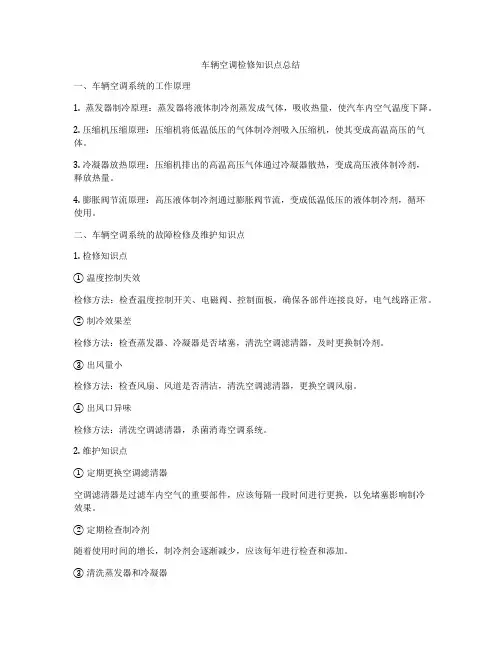

车辆空调检修知识点总结一、车辆空调系统的工作原理1. 蒸发器制冷原理：蒸发器将液体制冷剂蒸发成气体，吸收热量，使汽车内空气温度下降。
2. 压缩机压缩原理：压缩机将低温低压的气体制冷剂吸入压缩机，使其变成高温高压的气体。
3. 冷凝器放热原理：压缩机排出的高温高压气体通过冷凝器散热，变成高压液体制冷剂，释放热量。
4. 膨胀阀节流原理：高压液体制冷剂通过膨胀阀节流，变成低温低压的液体制冷剂，循环使用。
二、车辆空调系统的故障检修及维护知识点1. 检修知识点① 温度控制失效检修方法：检查温度控制开关、电磁阀、控制面板，确保各部件连接良好，电气线路正常。
② 制冷效果差检修方法：检查蒸发器、冷凝器是否堵塞，清洗空调滤清器，及时更换制冷剂。
③ 出风量小检修方法：检查风扇、风道是否清洁，清洗空调滤清器，更换空调风扇。
④ 出风口异味检修方法：清洗空调滤清器，杀菌消毒空调系统。
2. 维护知识点① 定期更换空调滤清器空调滤清器是过滤车内空气的重要部件，应该每隔一段时间进行更换，以免堵塞影响制冷效果。
② 定期检查制冷剂随着使用时间的增长，制冷剂会逐渐减少，应该每年进行检查和添加。
③ 清洗蒸发器和冷凝器蒸发器和冷凝器容易积聚灰尘和杂物，应该定期清洗，以确保制冷效果。
三、车辆空调系统的预防故障维护知识点1. 应用正确的制冷剂车辆空调系统需要使用制造商规定的适当制冷剂，不合规的制冷剂容易导致空调系统故障。
2. 避免过高过低的温度调节过高或过低的温度调节会增加空调系统的负荷，影响其寿命。
3. 避免长时间开启空调长时间开启空调容易造成空调系统过热，影响其性能。
四、车辆空调系统的安全知识点1. 制冷剂泄露的危害制冷剂泄露会对人体造成伤害，应该及时修复泄露部位，避免对人体的危害。
2. 注意空调系统的绝缘性能在进行维修时应该断开电源，避免发生电击。
3. 防止空调系统漏电进行维修时应该确保空调系统的绝缘性能，避免触电事故的发生。
总结：车辆空调系统的检修、维护和安全知识对车辆的安全和乘坐者的舒适度至关重要。
