汽车车身冲压加工

汽车装配技术发展趋势

装配模块化 柔性装配系统 汽车虚拟装配系统

涂装前金属的表面处理，也叫前处理技术； 涂装的施工工艺。表面处理主要包括清除工 件表面的油污、尘土、锈蚀、以及进行修补 作业时旧涂料层的清除等，以改善工件的表 面状态。
表面处理
表面处理是防锈涂装的重要工序之一 。 机械清理
化学表面处理
涂装
汽车车身一般采用喷涂方式进行涂装。
涂装设备
第五节


l) 多用于形状复杂的薄壁零件 , 并且能使其 强度高 , 刚度大 , 重量轻。 2) 冲压件表面光滑且有足够的尺寸精度 , 可满足一般互换性要求。 3) 操作简单迅速 , 易于实现自动化 , 生产率 高。 4) 冲模制造复杂 , 大批量 冲 压生产时才能 使冲压件成本降低。
油盘环的冲压生产过程
内覆盖件：
2. 车身覆盖件结构特点

1. 尺寸大： 2. 板材薄： 3. 形状复杂： 4. 用模型表达：
项目2. 2 冲压基本知识
冲压概念

冲压冲压，是靠压力机和模具对板材、带 材、管材和型材等施加外力，使之产生塑 性变形或分离，从而获得所需形状和尺寸 的工件（冲压件）的成形加工方法。

1.节省金属材料。 2. 能连接同类和不同类型的金属材料。 3.能化大为小，以小拼大。 4．结构强度高，产品质量好。 5.焊缝处密封性能好。 6.焊接后易产生焊接应力与变形，导致出现 裂纹。
焊接分类
熔焊
熔焊是在焊接过程中将 工件接口加热至熔化状 态，不施加压力完成焊 接的方法。熔焊时，热 源将等待焊接两工件接 口处迅速加热熔化，形 成熔池。熔池随热源向 前移动，冷却后形成连 续焊缝而将两工件连接 成为一体。
弯曲

将材料弯成一定角度或形状的冲压工序称 为弯曲，如压弯、卷边、扭曲等。
拉深

将平板毛坯拉成空心件，或将空心件的形 状和尺寸用拉深模作进一步改变的冲压工 序，称为拉深，有不变薄拉深和变薄拉深。
成形
使材料产生局部变形，以改变零件或毛坯形状 的冲压工序称为成形，如翻边、缩口等。
冲压的特点

热冲压
项目2. 3 典型汽车车身覆盖件冲压工 艺流程、模具、生产线
覆盖件的基本形状

（a）法兰形状； （c） 侧壁形状；
（b） 轮廓形状； （d） 底部形状
汽车覆盖件冲压要求

1. 2. 3. 4.
良好的表面质量； 符合要求的几何尺寸和曲面形状； 要有足够的刚性； 良好的工艺性。
压焊

压焊是在加压条 件下，使两工件 在固态下实现原 子间结合，又称 固态焊接。
钎焊

钎焊是使用比工件熔点低的金属材料作钎料，将工 件和钎料加热到高于钎料熔点、低于工件熔点的温 度，利用液态钎料润湿工件，填充接口间隙并与工 件实现原子间的相互扩散，从而实现焊接的方法。
第四节 涂装
汽车涂装工艺
汽车冲压设备
冷冲压机床按照实现机理不同分为机 械压力机 和液压机
机械压力机由机械机构来实现 动力的输入，具体又分为曲柄 压力机和摩擦式压力机
液压机的动力由液压设备来提
供，相对机械压力机来讲，可提 供的压力较大，而且可以实现准 确的压力值、行程的控制，但机 床成本高
图 2-14 液压机
图 2-15 摩擦压力机
装配
装配

装配是按一定的要求，用联接零件(螺栓、 螺母、销或卡扣等)把各种零件相互联接和 组合成部件，再把各种部件相互联接和组 合成整车。 满足：设计图纸规定的相互配合关系，以 使部件或整车达到预定的性能

汽车装配生产线主要设备

Biblioteka Baidu
1．输送设备 2．加注设备 3．螺栓紧固设备 4．专用设备 5. 检测设备
发动机盖板的工艺流程

下料拉伸→切边、冲孔→竖边→翻边→压 印、冲孔→检验。顶盖的工艺流程为拉伸 →切割→整形→翻边→冲孔→冲孔→切割 →检验。
冲压模具
1. 7-起重棒； 2-定位块； 3. 11-通气孔； 4-凸模； 5-导板； 6-压边圈； 8-凹模； 9-顶件装置； 10-定位键； 12-到位标记； 13-耐磨板； 14-限位板 图2-25 采用闭口式凹模结构的微型汽车后围拉深模
图 2-16 曲柄压力机
按床身的型式分：开式压力机和闭式压力 机。
图 2-17 开式压力机
图 2-18 闭式压力机
图 2-19 开式双动压力机
汽车冲压生产线
坯料准备，使用卷材、带料，实现卷材的开卷、较平，落料
冲压机械手
车身覆盖件的冲压工艺流程：
a） 坯料放入 b） 压边 c） 板料与凸模接触 d） 材料拉入 e） 压型 f） 下止点 g） 卸载
例：小轿车的车身，车架及车圈等零部件
冲压加工的三要素
冲压工艺与模具、冲压设备和冲压材料
板料冲压（液压）
冲压工艺分类
一、按变形性质分类 （一）分离工序
剪裁一冲孔、落料、切口等
（二）成形工序
如弯曲、拉深、成形等
按基本变形方式分类
（一）冲裁
使材料沿封闭或不封闭的轮廓剪裂而分离的冲压工 序为冲裁，如冲孔、落料等。
图 2-29 拉毛
图 2-30 变形
图 2-31 毛刺
图 2-32 麻点
图 2-33 凹陷
图 2-34 波浪
图 2-35
R 角不顺
第三节
焊接
焊接的基本概念

焊接的基本概念及分类焊接是在金属之间, 用局部加热或加压等手段,借助于金属内部 原子的结合力,使金属连接成整体的一种加 工方法。
焊接特点
图 2-26 开裂
图 2-27 暗伤
图 2-26 开裂
图 2-27 暗伤
图 2-28 起皱
图 2-29 拉毛
图 2-28 起皱
图 2-29 拉毛
图 2-30 变形
图 2-31 毛刺
图 2-26 开裂
图 2-27 暗伤
图 2-26 开裂
图 2-27 暗伤
图 2-28 起皱
图 2-29 拉毛
图 2-28 起皱
学习任务二 汽车车身冲压加工
导入新课
流线型的 车身是如 何制造出 来的？
汽车车身制造生产工艺流程
我国汽车车身制造技术、工艺的现状
冲压决定了车身的质量
焊接的质量也在很大程度上取决于冲压件的情况
传统点焊
激光焊接
项目2.1

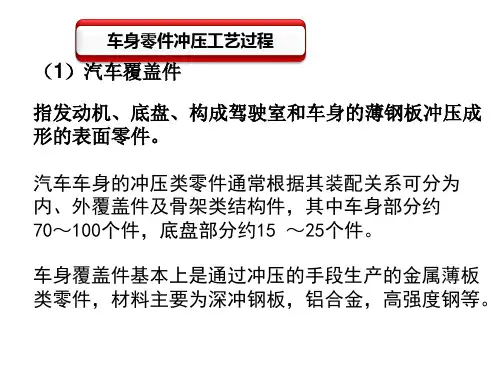

汽车车身覆盖件
1.汽车车身覆盖件 分类


外覆盖件：指人们直接看到的车身外部的 裸露件，如车门外板、顶盖、前围外盖板、 侧围外板以及长头商用车的发动机罩等； 内覆盖件：指车身壳体内部的覆盖件，它 们被覆盖上内饰件或被车身的其它零件所 遮挡一般不能直接被看到，如车门内板、 地板、仪表板及平头商用车的发动机盖板 等。
