初中数学三视图
人教版初中数学《三视图》优秀课件1
解：下图是组合体的三视图．
主视图
左视图
俯视图
巩固新知
3.画出图中简单组合体的三视图：
（2）加权平均数： =(xf+xf+…….+xf) （2）根据“油箱内剩余油量＝汽车油箱容量﹣汽车耗油量”解答即可；
解：三视图如下： （2）点M为“等轴距点”，B，M两点的“轴距长方形”为周长等于8的正方形，求M点的坐标；
_____S_1＞__S_3_＞__S_2_____．(用“＞”号连接)
6．(易错题)三棱柱的三视图如图所示，在△EFG中，FG＝18cm， EG＝14cm，∠EGF＝30°，则AB的长为____7cm.
7．如图是一个直四棱柱及其主视图和俯视图(等腰梯形). (1)根据图中所给数据，可求出俯视图(等腰梯形)的高为___4__； (2)在虚线框内画出左视图，并标出各边的长． 解：如图所示
8．(数学建模思想)如图是一个粮仓，其顶部是一个圆锥，底部是一个圆 柱．
(1)画出粮仓的三视图； (2)若这个圆锥的底面周长为32 m，母线长为7 m，为防雨水需要在粮仓 顶部铺上油毡，则需要油毡的面积是多少？(油毡接缝重合部分不计) (3)若这个圆柱的底面半径为4 m，高为5 m，粮食最多只能装至与圆柱同 样高，则最多可以存放多少体积的粮食？
俯视图 宽
正三棱柱 （2）
球 （3）
归纳：
主视图 左视图
三视图的具体画法为：
高
1. 确定主视图的位置，画出主视图； 长
宽
2. 在主视图正下方画出俯视图，注
宽
意与主视图“长对正”；
俯视图
3. 在主视图正右方画出左视图，注意与主视图“高平齐”，
与俯视图“宽相等”；
4. 为表示圆柱、圆锥等的对称轴，规定在视图中加画点划线
初中数学精品课件： 三视图与表面展开图
A． 国 C． 中
【答案】 B
图 33-4
B． 的 D． 梦
5．(2019·淄博)下列几何体中，其主视图、左视图和俯视图完
全相同的是
()
A．
B
C．
D．
【答案】 D
题型一 判断物体的三视图
三视图是分别从正面、左面、上面三个方向看同一个物体 所得到的平面图形，判断三视图时应注意尺寸的大小，即三个 视图的特征：主视图体现物体的长和高，左视图体现物体的宽 和高，俯视图体现物体的长和宽．
【典例 2】 (2018·青岛)一个由 16 个完全相同的小立方
体搭成的几何体，其最下面一层摆放了 9 个小立方体，
它的主视图和左视图如图 33-7 所示，则这个几何体的
搭法共有
种．
图 33-7
【解析】 这个几何体的搭法共有 10 种，如解图所示．
【答案】 10
(典例 2 解)
【类题演练 2】 如图 33-8 所示的三视图所对应的几何体是 ( )
图 33-9
A． 25π
B． 24π
C． 20π
D． 15π
【解析】 由主视图可知圆锥的底面直径为 8，
∴底面半径 r＝4.
由左视图可知圆锥的高为 3，
∴母线长 l＝ 32＋42＝5，
∴S 圆锥侧＝πrl＝20π.
【答案】 C
【类题演练 3】 (2019·甘肃)已知某几何体的三视图如图 33-10 所示，其
的小立方体搭成，下列说法正确的是
()
A． 主视图的面积为 4
B． 左视图的面积为 4
C． 俯视图的面积为 3
D． 三种视图的面积都为 4
【答案】 A
图 33-18
4．若一个几何体的三视图如图 33-19 所示，则该几何 ( ) A． 直三棱柱 B． 长方体 C． 圆锥 D． 立方体

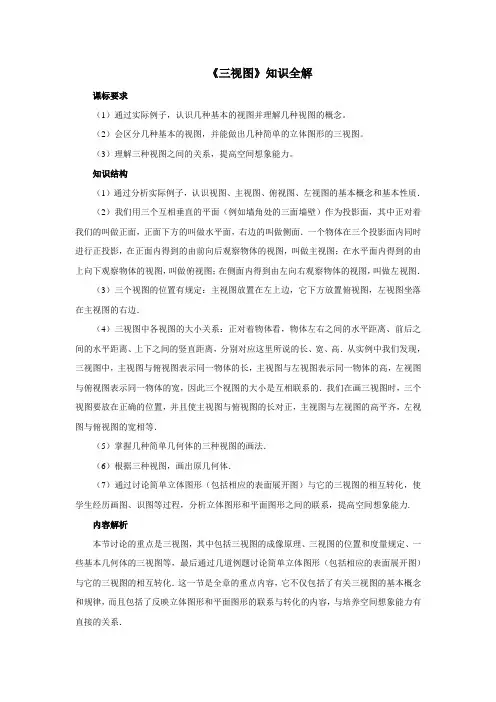

初中数学《三视图》知识全解
《三视图》知识全解课标要求（1）通过实际例子，认识几种基本的视图并理解几种视图的概念。
（2）会区分几种基本的视图，并能做出几种简单的立体图形的三视图。
（3）理解三种视图之间的关系，提高空间想象能力。
知识结构（1）通过分析实际例子，认识视图、主视图、俯视图、左视图的基本概念和基本性质．（2）我们用三个互相垂直的平面（例如墙角处的三面墙壁）作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到由左向右观察物体的视图，叫做左视图．（3）三个视图的位置有规定：主视图放置在左上边，它下方放置俯视图，左视图坐落在主视图的右边．（4）三视图中各视图的大小关系：正对着物体看，物体左右之间的水平距离、前后之间的水平距离、上下之间的竖直距离，分别对应这里所说的长、宽、高．从实例中我们发现，三视图中，主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高，左视图与俯视图表示同一物体的宽，因此三个视图的大小是互相联系的．我们在画三视图时，三个视图要放在正确的位置，并且使主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等．（5）掌握几种简单几何体的三种视图的画法．（6）根据三种视图，画出原几何体．（7）通过讨论简单立体图形（包括相应的表面展开图）与它的三视图的相互转化，使学生经历画图、识图等过程，分析立体图形和平面图形之间的联系，提高空间想象能力.内容解析本节讨论的重点是三视图，其中包括三视图的成像原理、三视图的位置和度量规定、一些基本几何体的三视图等，最后通过几道例题讨论简单立体图形（包括相应的表面展开图）与它的三视图的相互转化．这一节是全章的重点内容，它不仅包括了有关三视图的基本概念和规律，而且包括了反映立体图形和平面图形的联系与转化的内容，与培养空间想象能力有直接的关系．本节从两方面来反映平面图形与立体图形的联系．这一节的前面部分（例4之前，不含例4），主要有三视图的概念、规则以及画形状简单的几何体的三视图，这些是由立体图形得到相应平面图形的过程；这一节的后面部分（例4以后，含例4），主要为由三视图想出相应物体形状的内容，这些是由平面图形得到相应立体图形的过程．两方面结合起来，就从不同角度反映了平面图形与相应的立体图形是如何联系的．从技能上说，认识平面图形与立体图形的联系，有助于根据需要实现它们之间的相互转化，即学会画三视图和由三视图得出立体图形．从能力上说，认识平面图形与立体图形的联系，对于培养空间想象能力上非常重要的．本章的知识内容不多，介绍知识并不是编写本章最主要的目的，而最主要的目的是通过学习本章能切实发展学生的空间想象能力．重点难点本节内容的重点是视图、主视图、俯视图、左视图的基本概念和基本性质；掌握几种简单几何体的三种视图的画法．本节内容的难点是对于视图、主视图、俯视图、左视图的基本概念和基本性质的深刻理解；根据三种视图，画出原几何体；通过讨论简单立体图形（包括相应的表面展开图）与它的三视图的相互转化，使学生经历画图、识图等过程，分析立体图形和平面图形之间的联系，提高空间想象能力.教法导引在引出三视图的概念及规律时，先从一本书的简单例子分析起，借助它由特殊到一般地展开相关内容，然后再用基本几何体和支架、钢管、密封罐等物体为例，进行进一步的讨论．从理论上说，视图知识是以立体几何、画法几何等为基础依据的，利用这些基础可以对视图进行比较深入的分析．但是由于初中学生的知识储备的局限，在初中视图内容的教学不可能完全从理论角度深入进行，而应该借助直观模型的作用，做好由感性认识到理性认识的过渡，比较通俗易懂地介绍一些基本概念、基本原理（规律）．学法建议本节在学习过程中要重视结合实际例子讨论问题，在直观认识的基础上归纳基本规律．学生已经数次接触过“从不同方向看物体”等内容，对视图的知识已有初步的、朦胧的了解，只是还没有明确地接触过一些基本名词术语，对有关基本规律还缺乏归纳总结．感性认识需要上升为理性认识，理论指导下的实践会更明确有效，学生在已有的有关视图的初步感性认识的基础上，适当引入基本概念，归纳基本规律，使认识水平再次提升．。
初中数学三视图
从顶部方向观察物体所得到的 视图，反映物体的长和宽。
左视图
从左侧方向观察物体所得到的 视图，反映物体的高和宽。
作用
三视图能够全面、准确地表达 物体的形状、大小和空间位置 关系，是工程制图中不可或缺
的一部分。
正投影原理与性质
01
正投影定义
平行投影的一种，光线与投影面垂直时的投影。
02
正投影性质
艺术家利用三视图原理绘制立体造型的草图或效果图。
工程制图
工程师运用三视图进行工程设计和施工图的绘制。
06
总结回顾与拓展延伸
关键知识点总结回顾
三视图基本概念
正视图、侧视图、俯视图
简单几何体的三视图
如长方体、正方体、圆柱、圆锥等
三视图的投影规律
长对正、高平齐、宽相等
组合体的三视图
识别组合体的构成方式，画出其三视图
想象与表达
创意实践
引导学生通过想象和描述来表达空间形状 和位置关系，培养他们的空间想象力。
鼓励学生运用所学知识进行创意实践，如 设计建筑模型、制作立体拼图等，提高他 们的实践能力和创新意识。
THANKS
感谢观看
不同视角下的视图。例如，通过主视图和俯视图可 以确定物体的长度和宽度，进而推算出左视图的形 状和大小。同样地，通过左视图和俯视图也可以确 定物体的高度和宽度，进而推算出主视图的形状和 大小。这种转换方法在工程制图中非常实用，可以 帮助工程师更加准确地理解和表达物体的形状和结 构。
02
绘制三视图方法与技巧
确定主视图、俯视图和左视图
主视图
左视图
从正面看到的图形，反映物体的前面 形状。
从左面看到的图形，反映物体的左面 形状。

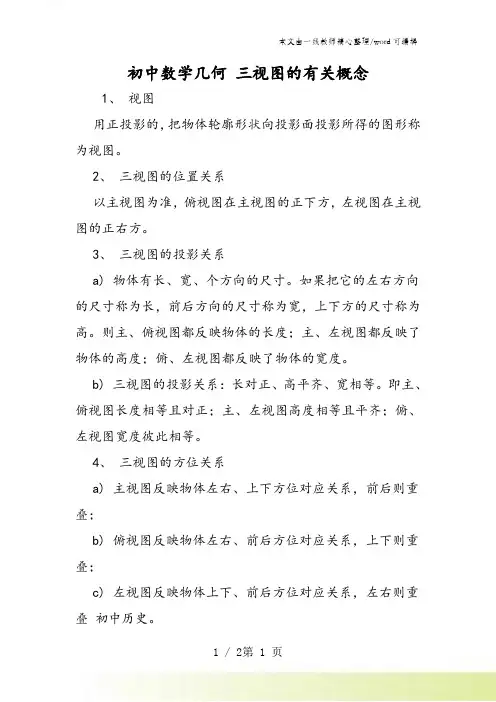

初中数学几何 三视图的有关概念
初中数学几何三视图的有关概念
1、视图
用正投影的，把物体轮廓形状向投影面投影所得的图形称为视图。
2、三视图的位置关系
以主视图为准，俯视图在主视图的正下方，左视图在主视图的正右方。
3、三视图的投影关系
a) 物体有长、宽、个方向的尺寸。
如果把它的左右方向的尺寸称为长，前后方向的尺寸称为宽，上下方的尺寸称为高。
则主、俯视图都反映物体的长度；主、左视图都反映了物体的高度；俯、左视图都反映了物体的宽度。
b) 三视图的投影关系：长对正、高平齐、宽相等。
即主、俯视图长度相等且对正；主、左视图高度相等且平齐；俯、左视图宽度彼此相等。
4、三视图的方位关系
a) 主视图反映物体左右、上下方位对应关系，前后则重叠；
b) 俯视图反映物体左右、前后方位对应关系，上下则重叠；
c) 左视图反映物体上下、前后方位对应关系，左右则重叠初中历史。
d) 以主视图为准，俯、左视图中靠近主视图一侧均表示物体后面，
远离主视图一侧均表示物体前面。
5、画三视图的基本方法
a) 确定主视方向。
一般选取最能反映物体形状结构特征的一面作为注释方向。
b) 布置视图。
按三视图的位置关系，画各视图的定位线，如中心线或某些边线。
c) 一般从主视图画起，按投影规律，再画另两个视图。
d) 按线型要求，描粗加深物体轮廓线，完成三视图绘制。
初中数学三视图(全国通用)非常优秀的课件
3、(2011年广安)由n个相同的小正方体堆 成的几何体，其视图如下所示，则n的最 大值是（ ） A、18 B、19 C、20 D、21
5.(2010·河南中考)如图是由大小
相同的小正方体组成的简单几何体
的主视图和左视图，那么组成这个
几何体的小正方体的个数最多为_____. 【解析】根据主视图和左视图的特点，结合俯视图可以得到 每个位置上的正方体个数最多的情况如图所示， 所以个数最多为7个. 答案：7
我相信你一定能 画出这个复杂几 何体的三视图！
练一练 你能说出下面这个几何体的三视图吗？
主视图
左视图
俯视图
请画出如图所示的三视图
（A）
（1）
（2）
想 一 想 ？
下面三视图是表示哪个几何体？
A
B
C
正视图 （ 左视图 （ 俯视图（
B B C A
） ） ）
B
C
考考你
正视图（ 左视图 （ 俯视图 （
1
2 2
1
正视图：
先根据俯视图确定正视图有 列， 再根据数字确定每列的方块有 个， 正视图有 3 列，第一列的方块有 1 个， 第二列的方块有 2 个，第三列的方块有 1 个， 侧视图有 2 列， 第一列的方块有 2 个， 第二列的方块有 2 个，
侧视图：
练习（2011四川绵阳）由四个相同的小正方 体搭建了一个积木，它的三视图如右图所示 ，则这个积木可能是 【答案】A
2 3- 3r ，圆柱侧面积 S=2πrh，S=
所以当r=1时，S有最大值.
答案：1
【反思】
1、你能画出一个几何体的三视图吗？ 2、你能由三视图得到该几何体吗？
3、你会由“给出数字的俯视图”画 出几何体的正视图、侧视图吗？
初中数学三视图的画法ppt课件
圆台
练习一： 画出下列基本几何体的三视图
六棱锥
圆台
正视图
侧视图
俯视图
六棱锥
小结：若相邻的两平面的相交，表面的交线是它们的分界线，在三视图中，分界线和可见轮廓线都用实线画出。
六棱锥的三视图
例3：画出下面几何体的三视图。
简单组合体的三视图
正视图
侧视图
俯视图
简单组合体的三视图
注意：不可见的轮廓线，用虚线画出。
2
3
5
2
4
A
B
C
D
小 结
三视图 正视图——从正面看到的图 侧视图——从左面看到的图 俯视图——从上面看到的图 画物体的三视图时,要符合如下原则: 位置：正视图 侧视图 俯视图 大小：长对正,高平齐,宽相等. 挑战“自我”,提高画三视图的能力.
简单组合体的三视图
正视图
侧视图
俯视图
简单组合体的三视图
四棱锥
圆台
主
左
俯
体验三视图的作法
六棱柱
主
左
俯
体验三视图的作法
练一练：画出左图的三视图
先布局定作图基准，从俯视图开始画起，后画主、左视图。
请同学自己做
请同学自己做
先布局定作图基准，从俯视图开始画起，后画主、左视图。
Φ
Φ
如果要做一个水管的三叉接头，工人事先看到的不是图1，而是图2，然后根据这三个图形制造出水管接头.
图2
图1
三通水管
练习: 根据三视图想像物体的形状。
圆柱
圆台
手电筒
从左向右看
圆柱
正六棱柱
螺丝杆
从左向右看
圆柱
四棱柱
初中数学 如何确定三视图的比例尺
初中数学如何确定三视图的比例尺确定三视图的比例尺是绘制物体的正投影、侧视图和俯视图时非常重要的一步。
以下是确定三视图比例尺的步骤：1. 确定投影平面：首先，确定正投影、侧视图和俯视图的投影平面。
正投影通常是在水平面上，侧视图在垂直平面上，而俯视图则在水平平面上。
2. 选择适当的比例尺：根据绘制的物体的大小和纸张的大小，选择一个适当的比例尺。
比例尺可以是实际尺寸的缩小比例，如1:100或1:50，也可以是放大比例，如2:1或5:1。
3. 确定尺寸：根据物体的实际尺寸，确定正投影、侧视图和俯视图的尺寸。
可以使用尺子或测量工具来测量物体的长度、宽度和高度。
4. 计算比例尺：根据物体的实际尺寸和选择的比例尺，计算出每个视图的比例尺。
比例尺是绘图时实际尺寸与绘图尺寸之间的比例关系。
5. 应用比例尺：使用比例尺将物体的实际尺寸转换为绘图尺寸。
可以使用比例尺的刻度线或标记来测量和标记绘图上的尺寸。
6. 校验比例尺：在绘制完三视图后，使用比例尺来检查绘图的准确性。
确保每个视图的尺寸按照相应的比例尺进行绘制。
确定三视图比例尺的关键是保持每个视图之间的一致性和比例关系。
比例尺的选择应该考虑到纸张的大小和绘图的可读性。
在绘制三视图时，准确的比例尺可以帮助我们更好地理解物体的尺寸和形状，以及进行设计、制造和测量等工作。
在确定比例尺时，还需要考虑到物体的细节和特征。
如果物体有很多细小的部分，可以选择较大的比例尺来绘制细节，以便更清晰地显示它们。
相反，如果物体较大，可以选择较小的比例尺来适应纸张的大小。
通过合理选择和应用比例尺，我们可以绘制出准确、可读性强的三视图，从而更好地理解和分析物体的形状和尺寸。
初中数学三视图 PPT课件 图文
你能画出它们主视图,左视图,俯视图吗？
正三棱柱
四棱柱
主视图 左视图
主视图 左视图
宽
宽
俯视图
俯视图
在画图时,看的见部分的轮廓通常画成实线,看 不见部分的轮廓线通常画成虚线. 画三视图要认真准确,特别是宽相等.
练习：画三视图
（2）正三棱柱被斜着截去一部分后形成的
（1）
（3）
(3)
(4)
空间想象力1
主视图
左视图
“做一做”
主视图
左视图
俯视图(1)
俯视图(2)
空间想象力1
主视图
左视图
“做一做”
主ห้องสมุดไป่ตู้图
左视图
俯视图(3)
俯视图(4)
空间想象力 2
“三视图”
已知某四棱柱的俯视图如图所示,尝试画出它的主视
图和左视图,并与同伴交流.
主视图
左视图
俯视图
小结 拓展
回味无穷
三视图
主视图——从正面看到的图
(6) (5)
如图，粗线表示嵌在玻璃正方体内的一根铁 丝，请画出该正方体的三视图：
主视图 左视图
俯视图
“做一做”
已知俯视图,画出它的主视图,左视图.
下图是底面为等腰直角三角形和等腰梯形的三棱柱, 四棱柱的俯视图,尝试画出它的主视图和左视图,并与 同伴交流.
俯视图(1)
俯视图(2)
俯视图(3) 俯视图(4)
主俯长对正
主左高平齐
左俯宽相等
实物的三视图
从正面,侧面,上面看这些几何体,它们的形状各是什么 样的?
圆柱
圆锥
主视图:长方形 等腰三角形
左视图:长方形 等腰三角形
初中数学人教版九年级下册优质教学设计29-2 第1课时《 三视图》
初中数学人教版九年级下册优质教学设计29-2 第1课时《三视图》一. 教材分析人教版九年级下册第29-2课时《三视图》的内容主要包括了什么是三视图，三视图的画法，以及三视图在实际应用中的意义。
通过本节课的学习，学生能够掌握三视图的基本概念，学会如何画出物体的三视图，并能够理解三视图在工程、建筑设计等方面的应用。
二. 学情分析九年级的学生已经掌握了二维图形的知识，对于空间图形有一定的认识，但对于三视图的概念和画法还不够熟悉。
因此，在教学过程中，需要引导学生从实际应用的角度去理解三视图的重要性，并通过实际操作，让学生掌握三视图的画法。
三. 教学目标1.知识与技能：让学生掌握三视图的概念，学会如何画出物体的三视图。
2.过程与方法：通过实际操作，让学生学会如何从不同角度观察物体，并画出其三视图。
3.情感态度与价值观：培养学生对数学的兴趣，让学生理解数学在实际生活中的应用。
四. 教学重难点1.重点：三视图的概念，三视图的画法。
2.难点：如何从不同角度观察物体，并画出其三视图。
五. 教学方法采用讲授法、演示法、实践法相结合的教学方法。
通过讲解三视图的概念，演示如何画出物体的三视图，然后让学生亲自动手实践，从而达到理解并掌握三视图的目的。
六. 教学准备1.教具准备：多媒体课件，模型物体。
2.教材准备：人教版九年级下册数学教材。
七. 教学过程1.导入（5分钟）通过提问方式引导学生回顾二维图形的知识，为新课的学习做好铺垫。
例如：请大家回忆一下，我们学过哪些二维图形？它们有什么特点？2.呈现（10分钟）利用多媒体课件，展示一些实际生活中的物体，如建筑、机器零件等，让学生观察这些物体，并思考如何从不同角度去观察它们。
3.操练（10分钟）让学生分组，每组选一个物体，从不同角度观察并画出其三视图。
教师在旁边指导，纠正学生的错误。
4.巩固（10分钟）通过一些练习题，让学生巩固所学的三视图知识。
例如：请根据给出的一组三视图，还原物体形状。
初中数学知识点精讲精析 三视图知识讲解
29.2 三视图1.三视图概念：物体的正投影从一个方向反映了物体的形状和大小，为了全面地反映一个物体的形状和大小，我们常常再选择正面和侧面两个投影面，画出物体的正投影。
如图 (1)，我们用三个互相垂直的平面作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面.一个物体(例如一个长方体)在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图，在水平面内得到的由上向下观察物体的视图，叫做俯视图;在侧面内得到由左向右观察物体的视图，叫做左视图.如图(2)，将三个投影面展开在一个平面内，得到这一物体的一张三视图(由主视图，俯视图和左视图组成).三视图中的各视图，分别从不同方面表示物体，三者合起来就能够较全面地反映物体的形状.三视图中，主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高.左视图与俯视图表示同一物体的宽，因此三个视图的大小是互相联系的.画三视图时.三个视图要放在正确的位置.并且使主视图与俯视图的长对正，主视图与左视图的高平齐.左视图与俯视图的宽相等画三视图的注意点：1、画一个立体图形的三视图时要考虑从某一个方向看物体获得的平面图形的形状和大小，不要受到该方向的物体结构的干扰。
2、在画三视图时，三个三视图不要随意乱放，应做到俯视图在主视图的下方，左视图在主视图的右边，三个视图之间保持：长对正，高平齐，宽相等。
典型例题例1.画出下图所示的一些基本几何体的三视图.分析:画这些基本几何体的三视图时，要注意从三个方面观察它们.具体画法为:1.确定主视图的位置，画出主视图;2.在主视图正下方画出俯视图，注意与主视图“长对正”。
3.在主视图正右方画出左视图.注意与主视图“高平齐”，与俯视图“宽相等”.解：例2.画出如图所示的支架(一种小零件)的三视图.分析:支架的形状，由两个大小不等的长方体构俯视图左视图主视图成的组合体.画三视四时要注意这两个长方体的上下、前后位置关系.解:如图29.2-7是支架的三视图例3.右图是一根钢管的直观图，画出它的三视图分析.钢管有内外壁，从一定角度看它时，看不见内壁.为全面地反映立体图形的形状，画图时规定;看得见部分的轮廓线画成实线.因被其他那分遮挡而看不见部分的轮廓线画成虚线.解:图如图29.2-7是钢管的三视图，其中的虚线表示钢管的内壁.例4．如图所示图形是一个多面体的三视图，请根据视图说出该多面体的具体名称。
初中数学 人教版九年级下册 29.2 三视图 课件
则V圆柱＝π，上部 1 球的半径为1，则 1V球＝ ，故此几
何体的体积为
.
4
4
4
3
3
综合各视图可知，物体的形状是正五棱柱.
左
视
图
解：物体是正五棱柱形状的，如图所示.
【方法总结】由三视图想象立体图形时，先分别根据主视图、 俯视图和左视图想象立体图形的前面、上面和左侧面的局部形 状，然后再综合起来考虑整体图形．
巩固练习
2.根据下列物体的三视图，填出几何体的名称： (1) 如图①所示的几何体是__六__棱__柱____； (2) 如图②所示的几何体是___圆__台____.
情景引入
题西林壁 横看成岭侧成峰， 远近高低各不同。 不识庐山真面目， 只缘身在此山中。
你知道这是为什么吗？
探索与思考
下图为某飞机的设计图，你能指出这些设计图是从哪几个方向 来描绘物体的吗？
探索与思考
下图为某汽车的设计图，你能指出这些设计图是从哪几个方向 来描绘物体的吗？
探索与思考
下图为某相机的设计图，你能指出这些设计图是从哪几个方向 来描绘物体的吗？
课后回顾
01
02
03
学习目标
第2课时 由三视图确定几何体
情景导入
下面是哪个几何体的三视图？
主视图
左视图
俯视图
A
B
C
D
探究新知
新知 由三视图确定几何体 考点探究1 根据三视图描述较简单物体的形状 例1 如图，分别根据三视图(1) (2)说出立体图形的名称.
图(1)
图(2)
分析：由三视图想象立体图形时，要先分别根据主视图、 俯视图和左视图想象立体图形的前面、上面和左侧面，然 后再综合起来考虑整体图形.
2024版初中数学三视图PPT课件
•三视图基本概念与性质•常见几何体三视图识别与绘制•组合体三视图分析与绘制技巧•复杂结构三视图解读与绘制方法目录•尺寸标注与规范在三视图中的应用•初中数学三视图解题策略与技巧01三视图基本概念与性质三视图定义及作用01020304主视图俯视图左视图作用正投影原理与特性正投影定义01正投影特性02正投影与中心投影的区别03视图间关系与转换长对正高平齐宽相等转换方法02常见几何体三视图识别与绘制长方体三视图正方体三视图识别方法030201长方体、正方体三视图圆锥三视图圆柱三视图主视图和左视图为三角形，俯视图为圆及圆心。
识别方法球体三视图主视图、左视图和俯视图均为圆形。
圆环三视图主视图和左视图为环形，俯视图为环形及圆心。
识别方法观察几何体的整体形状和轮廓线，确定各个视图的形状和尺寸。
同时，注意圆环内外圆的半径大小和位置关系。
03组合体三视图分析与绘制技巧视图选择根据组合体的形状和叠加方式，选择合适的视图表达，一般主视图选择最能反映组合体形状特征的方向。
叠加方式分析组合体是由哪些基本形体叠加而成，以及叠加的方式和位置关系。
尺寸标注注意各基本形体之间的定位尺寸和定形尺寸的标注，确保三视图的尺寸完整、清晰。
切割方式视图表达尺寸标注分析方法综合运用叠加和切割的分析方法，分析组合体的形状和位置关系。
视图选择根据组合体的形状和分析结果，选择合适的视图表达组合体的整体形状和细节特征。
尺寸标注注意各基本形体和切割面的尺寸标注，以及整体尺寸和细节尺寸的标注，确保三视图的尺寸全面、准确。
04复杂结构三视图解读与绘制方法相贯线的概念相贯线的性质相贯线的求法相贯线的应用实例截交线的概念截交线的性质截交线的求法截交线的应用实例组合体的三视图。
通过具体模型或图形展示组合体的结构特点及其三视图的绘制方法。
实例一切割体的三视图。
通过具体模型或图形展示切割体的结构特点及其三视图的绘制方法。
实例二相贯体和截交体的三视图。
通过具体模型或图形展示相贯体和截交体的结构特点及其三视图的绘制方法。
初中数学 三视图有哪些种类
初中数学三视图有哪些种类
在初中数学中，常见的三视图有以下几种种类：
1. 正投影视图：正投影视图又称为主视图或者平面视图，是根据物体的正交投影原理绘制的视图。
在正投影视图中，物体的各个面直接投影在平面上，形成了正视图、俯视图和侧视图。
正投影视图是最常见和最基本的三视图之一，可以全面地展示物体的形状和尺寸。
2. 斜投影视图：斜投影视图是根据物体的斜投影原理绘制的视图。
在斜投影视图中，物体的各个面在斜投影平面上投影，形成了斜视图、俯视图和侧视图。
斜投影视图相对于正投影视图来说，更能展示物体的立体感和真实形态。
3. 透视图：透视图是根据物体的透视原理绘制的视图。
在透视图中，物体的各个面根据透视规律进行变形和缩放，形成了透视图、俯视图和侧视图。
透视图能够更加真实地展示物体的立体感和空间位置关系，但是相对于正投影和斜投影来说，绘制和计算相对复杂。
以上是初中数学中常见的三视图种类。
不同的视图类型适用于不同的情况，根据具体需要选择适合的视图类型进行绘制和分析。
通过观察和分析三视图，可以更加全面地了解物体的形状、尺寸和空间位置关系，从而帮助解决实际问题。
人教版初中数学九年级下册29.2三视图(教案)
在今天的教学中，我尝试通过引入日常生活中的观察例子来激发学生对三视图的兴趣。我发现这样的导入方式确实能够吸引学生的注意力，让他们对接下来的教学内容产生好奇心。在讲授理论部分，我注意到了学生对三视图概念的理解基本到位，但在具体的案例分析中，一些学生在空间想象和视图转换上遇到了困难。
我意识到，对于三视图的理解和绘制，单纯的理论讲解是不够的，必须结合实际操作和案例分析。在实践活动中，学生分组讨论和实验操作环节，他们的参与度很高，通过动手制作和观察，对三视图有了更直观的认识。我观察到，通过小组合作，学生能够互相启发，共同解决问题，这有助于他们深化对知识点的理解。
3.成果展示：每个小组将向全班Leabharlann 示他们的讨论成果和实验操作的结果。
（四）学生小组讨论（用时10分钟）
1.讨论主题：学生将围绕“三视图在实际生活中的应用”这一主题展开讨论。他们将被鼓励提出自己的观点和想法，并与其他小组成员进行交流。
2.引导与启发：在讨论过程中，我将作为一个引导者，帮助学生发现问题、分析问题并解决问题。我会提出一些开放性的问题来启发他们的思考，如如何利用三视图来解决生活中的实际问题。
3.成果分享：每个小组将选择一名代表来分享他们的讨论成果。这些成果将被记录在黑板上或投影仪上，以便全班都能看到。
（五）总结回顾（用时5分钟）
今天的学习，我们了解了三视图的基本概念、重要性和应用。通过实践活动和小组讨论，我们加深了对三视图的理解。我希望大家能够掌握这些知识点，并在日常生活中灵活运用。最后，如果有任何疑问或不明白的地方，请随时向我提问。
3.重点难点解析：在讲授过程中，我会特别强调三视图的识别和绘制这两个重点。对于难点部分，如空间想象能力和视图之间的转换，我会通过举例和比较来帮助大家理解。
初中数学 如何使用三视图解决实际问题
初中数学如何使用三视图解决实际问题三视图是一种常用的图形表示方法，用于解决实际问题。
它通过从不同视角观察物体，并在平面上绘制其正面、侧面和顶视图，来提供物体的全面信息。
以下是关于三视图的更详细介绍和其在解决实际问题中的应用。
三视图是建筑、工程和制造等领域中广泛使用的一种图形表示方法。
它通过绘制物体的正面、侧面和顶视图，以实现对物体的全面描述。
每个视图都显示了物体的特定面向，使观察者能够了解物体的外形、尺寸和结构。
三视图通常用于解决与设计、制造和装配相关的实际问题。
以下是一些常见的应用场景：1. 建筑设计：三视图可用于绘制建筑物的平面布局、外观和结构。
建筑师可以通过观察三视图来确定建筑物的尺寸、形状和布局，以及建筑物内部的空间分配。
2. 机械工程：三视图可用于设计和制造机械零件和装配件。
工程师可以通过观察三视图来确定零件的形状、尺寸和位置，以确保零件之间的配合和装配的正确性。
3. 电子工程：三视图可用于设计和组装电子设备和电路板。
工程师可以通过观察三视图来确定电子元件的位置、连线和尺寸，以确保电路的正确连接和运作。
4. 制造业：三视图可用于设计和制造各种产品，如汽车、家具和玩具。
制造商可以通过观察三视图来确定产品的外观、尺寸和组装方式，以确保产品的质量和一致性。
三视图的使用需要一定的技巧和经验。
观察者需要理解不同视图之间的投影关系，并能够在脑海中将它们组合起来形成一个完整的物体形象。
此外，观察者还需要了解常用的符号和标记，以便正确地解读和绘制三视图。
总而言之，三视图是一种重要的图形表示方法，可用于解决各种与设计、制造和装配相关的实际问题。
通过观察物体的正面、侧面和顶视图，我们可以获得物体的全面信息，并在设计和制造过程中进行准确的决策和操作。
对于初中数学学习者来说，掌握三视图的基本原理和应用技巧，将有助于他们在解决实际问题时更加准确和高效。
2019年中考初中数学知识点：投影视图【性质及定理】 三视图定义与特点
数学试卷1）三视图：是指观测者从三个不同位置观察同一个空间几何体而画出的图形。
将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。
一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图--能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图--能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图--能反映物体的左面形状，三视图就是主视图、俯视图、左视图的总称。
（2）特点：一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
俯视图
长对正
主视图 左视图
俯视图
长对正:主视图和俯视图共同 反映了物体左右方向的尺寸.
试一试
你会画圆柱的三视图吗？试一试吧！
主视图
左视图
宽相 等
俯视图
宽相等:俯视图和左视 图共同反映了物体前 后方向的尺寸.
挑战自我
画出如图所示四棱锥的三视图。
正视图
左视图
俯视图
高平齐
长对正
主视图 俯视图
左视图
宽相等
理一理:
1、从正面看到的图形叫做主视图，从上 面看到的图形叫做俯视图，从左面看到的 图形叫做左视图。
2、画三视图必须遵循的法则：“长对齐，高平齐，
宽相等”
3、基本几何体的三视图： （1）正方体的三视图都是正方形。
（2）圆柱的三视图中有两个是长方形，另 一个是圆。
（3）圆锥的三视图中有两个是三角形，另 一个是圆。
§4.2 三视图
制作：库尔勒市第四中学 黄丽云
新闻 连接
新华社8月25日电: 2005年8月18日-25日历 时8天的“和平使命－2005”中俄联合军事 演习25日下午结束，曹刚川和伊万诺夫在 演兵场检阅了两军陆海空军参演部队。 ... 伊万诺夫在俄中军事演习结束后表示，今 后两国还将会举行新的联合军事演习，俄 中携手团结将成为亚太地区和平与稳定的 重要保障。
（4）棱锥的三视图中有两个是三角形，另 一个是正方形。 （5）球体的三视图都是圆形。
我相信你一定能 画出这个复杂几 何体的三视图！
练一练
1、画出下列立体图形的三视图。
2、指出左面三个平面图形是右面这个物体的三视图中 的哪个视图。
（ 正视图) （ 俯视图) （ 左视图)
正视图
练一练
左 视 图ຫໍສະໝຸດ CD思考：下图中的三视图表示哪个几何体？
正视图
侧视图
俯视图
B
A
正视图（ B ） 左视图（ B ） 俯视图（ C ）
A
B
C
考考你
正视图（ A ） 左视图 （ A ） 俯视图 （ B ）
A
B
C
【探探究究 】
1、如右图是由几个小立方体所
搭几何体的俯视图，小正方形
中的数字表示在该位置小正方
1
体的个数。
数学中我们只从三个不 同方向看同一物体，所以， 每一个物体都有三视图。
一起来学习简单物体的三视图吧！
从上面看 俯视图
从 左 面 看 左 视 图
从正面看 主视图
从上面看
从左面看
从正面看
主视图
左视图
俯视图
你能画出正方体和的三视图吗？
想一想,再动手画一画：
高平齐
主视图
左视图
高平齐:主视图和左视 图共同反映了物体上 下方向的尺寸.
看一看
在本次军演中展出了我国不少先进的武器:
看一看
聪明的同学,你发现了吗?我们总是从哪几个角度来展示的.
从正面看 从上面看
从侧面看
飞机 模型
想一想： 题西林壁 苏轼 横看成岭侧成峰， 远近高低各不同。 不识庐山真面目，
只缘身在此山中。
诗中说明了怎样的一个数学道理？
在生活中我们应从不同 角度，多方面地去看待一 件事物，分析一件事情。
俯视图
练一练
你能说出下面这个几何体的三视图吗？ 正视图
侧视图
俯视图
请画出如图所示的三视图
（A）
（1）
（2）
学到了什么？
实物图 立体图
从正
看
面看 平面图 到
主平视图
从左 面看
从上
平面图 平面图
了 什 么 画 什
三 视 图
左面视图 图 俯形视图
面看
么
想
下面三视图是表示哪个几何体？
一
想
？
A
B
侧视图：
第二列的方块有 2 个，
【反思】
1、你能画出一个几何体的三视图吗？
2、你能由三视图得到该几何体吗？ 3、你会由“给出数字的俯视图”画 出几何体的正视图、侧视图吗？
动手设计
请画出下面立体图形的三视图。 俯视方向 注意：根据“长对正，高平齐，宽相等” 画 三视图必须遵循的法则作图。
画好后，请你自己参照课本65页的图3—21给自己画的 图打分，并把画得不够好的地方修改过来，加油！
辨一辨，说一说：
1、一个几何体的视图是唯一的，但从 视图反过来考虑几何体时，它有多种 可能性。请你举一些例子加以说明。
提示：例如正方体的主视图是一个张方 形，但主视图是正方形的几何体就有很 多，如四棱柱，长方体，圆柱等。
谈谈收获 1、三视图的概念； 2、会画简单立体图形的三视图.
你能摆出这个几何体吗？
试画出这个几何体的正 视图与侧视图。
正视图：
侧视图：
21 2
21
不用摆出这个几何体，你能画出 这个几何体的正视图与左视图吗？
12
思考方法
先根据俯视图确定正视图有 列，
正视图：
再根据数字确定每列的方块有 个，
正视图有 3 列，第一列的方块有 1 个， 第二列的方块有 2 个，第三列的方块有 1 个， 侧视图有 2 列， 第一列的方块有 2 个，
