光纤激光控制器接口说明
IPG光纤激光器接口描述
YLP 系列掺镱光纤激光“B ”型及“B2”型实用简介及注意事项(您的设备是那种机型, 请注意查看随机说明!两种机型的接口略有不同!)：♦ 激光的内部结构示意图Master Oscillator(MO)：主振荡器Booster(BS)/Power amplifier ：功率放大器MO control ：主振荡器控制Booster control ：功率放大器控制Power level ：功率调节Modulation ：调制（激光开关信号）Emergency Stop ：急停信号 MO ON/OFF ：主震荡器开/关 Synchronization ：同步频率输入 Delivery fiber ：传导光纤 Output head ：激光输出头♦ 推荐激光电气连接示意图注意: 绿/黄线请接机壳, 不要悬空!♦电气连接注意事项：1.主电源（直流24伏）必须具备充足的功率（参考激光器相关参数中的最大电流消耗值）并能够具备在250微秒的短暂时间内可以提供超过50%的峰值电流。
通常的型号，电流消耗小于8安培，而峰值电流小于12安培即可。
电源必须保证正常使用时和峰值期间保持稳定的电压（所需要的稳定度请参阅相关的激光电气参数要求）。
电源的过压或不足及上电过程的杂波都会导致激光运行的不稳定。
2.连接主电源及激光器的导线必须使用合理的长度及面积，以保证不会产生太大的压降（特别是对峰值电流消耗而言）。
3.主电源24伏应当使用“悬浮”输出。
其负极应当仅与激光电源的蓝线连接。
错误的连接可能生成回路电流（上图画叉红线所示）4.激光接地（DB25针的10-15，24）和激光电源24伏的负极（蓝线）在激光模块内部被连接在一起。
在模块以外不允许将任何端口连接在一起！5.在模块内部共地端是通过一个470欧姆的电阻及并联的47纳法的电容与外壳相连接的。
这样的设计会中和地和机壳之间的电位。
6.控制卡的接地端可以在设计中同大地相连接。
如果没有的话，而控制卡电子线路具有“悬浮”地，不可以同24伏电源的负极及地线连接（蓝线和黄绿线），参考上图中的红虚线。
光纤机M2621转接板接线定义

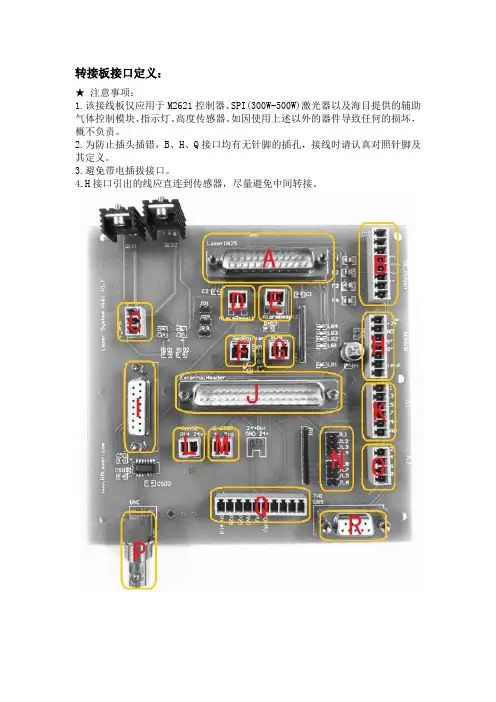

转接板接口定义：
★注意事项：
1.该接线板仅应用于M2621控制器、SPI(300W-500W)激光器以及海目提供的辅助气体控制模块、指示灯、高度传感器。
如因使用上述以外的器件导致任何的损坏，概不负责。
2.为防止插头插错，B、H、Q接口均有无针脚的插孔，接线时请认真对照针脚及其定义。
3.避免带电插拔接口。
4.H接口引出的线应直连到传感器，尽量避免中间转接。
如上图所示，接口定义如下：
该接口主要用于穿孔气与切割气的
控制，如图所示，从上到下依次接
+24v的电源地、穿孔气、切割气。
（如果穿孔气与切割气颠倒可在控
制手柄里进行修改）
切割头防高反保护信号（暂停）。
光纤激光控制器接口说明
使用说明书

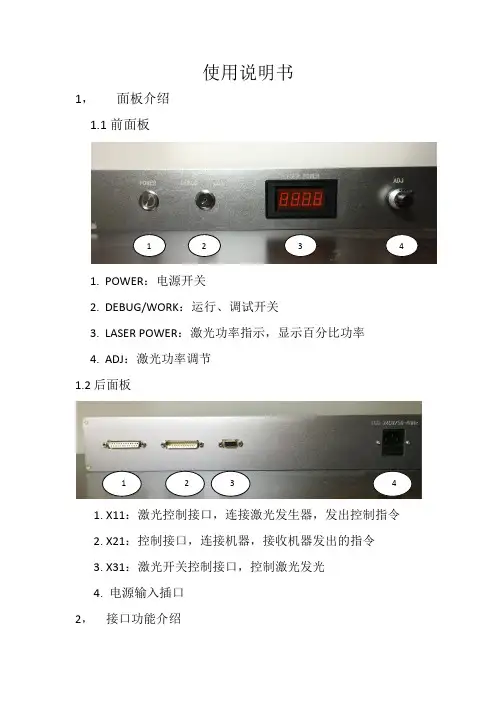

1，面板介绍
1.1前面板
1 2 3 4
1.POWER：电源开关
2.DEBUG/WORK：运行、调试开关
SER POWER：激光功率指示，显示百分比功率
4.ADJ：激光功率调节
1.2后面板
1 2 3 4
1. X11：激光控制接口，连接激光发生器，发出控制指令
2. X21：控制接口，连接机器，接收机器发出的指令
3. X31：激光开关控制接口，控制激光发光
4. 电源输入插口
2，接口功能介绍
X11：激光器控制接口
DB25母头，用于连接激光发生器，设置激光器运行模式，输出模拟电压信号，同时也是激光器故障信号转换口。
接口定义
X21：控制接口
DB25公头，用于连接机器，转换机器控制信号，同时也是激光器反馈信号转换口。
接口定义
X21：激光开关控制接口
DB9母头，用于控制激光器发光，同时也是激光器功率反信号选择口。
接口定义
3，系统接线。
光纤激光器 说明书
此标志代表激光器发光， 我们已经将此标志贴在产品的激光输出端。 一般安全指示 为 了 确 保 产 品 的 安全 操 作 和 最 佳 性 能 ， 除了 本 文 档 包 含 的 其它 信 息 外 ，请 遵 守 以 下 WARNING 和 CAUTION。 WARNING：激光器始终在经妥善接地的电源下工作。 CAUTION：在给激光器供电前，请确保 DC 供电电压正确（24VDC））使用， 错误的供电将会引起设备损坏。 WARNING：内部没有操作者可以维修任何的部件，必须要有资格的创鑫激光员工才能 维修。为了避免电路短路，不要打开机壳，对产品进行任何篡改，否则将 不负责保修。 WARNING：此激光器有一个用光纤缆连接的光学输出头。请务必小心处理此输出头。 WARNING：如果此设备在一个本文档没有具体指明的方式下使用，本设备 提供的保护可能会被损坏。此产品必须仅被用在正常的环境下
1. 描述 PDF 文件使用 "pdfFactory Pro" 试用版本创建
-4-
光纤激光器使用说明书
MFP系列脉冲光纤激光器是创鑫激光的尖端产品之一。它的出现对于高速度 、高分辨 率激光打标系统的集成具有革命性意义。 MFP系列的主要优势是超越了传统的二极管泵浦晶体激光器，包括（Nd）：YAG激光器。 它使用Q开关（光量开关）主振荡器和高功率光纤放大器（MOPFA）构造。MFP系列功耗 低且实用，耐用的设计，适合于实验室和市场应用。结构紧凑、单机、易于使用的设 计风格，可以直接集成到用户的设备中。 MFP系列激光器发射波长为1060nm左右和峰值功率高达7KW以上的周期性脉冲序列。激 光器的运行参数通过25Pin控制接口进行设定。配上 客 户 的 特殊控制器可以用于手持激光 器。此激光器需要一个外部 DC 供电 。 MFP系列激光器是一个理想的用于激光打标工业的高功率源。 光头带有光隔离器， 可以 直接应用于低反射材料（如塑料、木、纸等等），以及对于金属打标。 2. 附件 请根据下表确认本产品包含的附件： 项目 指导手册和测试结果 供电电源（可选） 3. 供电 MFP系列的供电电压为 24VDC。 电源线颜色 棕色 兰色 黄绿色 电路连接 +24V DC GND 激光器外壳 数量 1 1
激光器外部控制模式接线说明
激光器外部控制模式接线说明激光器外部控制模式接线说明图1说明：OUT和EXGND是SMC6480的两个I O口，分别接到继电器的13引脚和24V直流电源的COM端口，24V电源正接到继电器的14引脚，通过程序指令可以控制继电器13、14引脚上24V直流电压的通断。
当13、14引脚加上高电平，继电器的5、9引脚闭合接通，此时激光器的A1、A2两端会加上24V高电平，如果激光器所有条件准备就绪，就可以出光；若要关光，可通过程序指令使继电器断开5、9引脚。
图1 外部控制接线线路图激光器操作说明：IPG激光器有两种使用模式—TEST模式和Robot模式。
实验室现有的激光器是美版的，当激光器正面的钥匙旋钮左转打到REM时就是Robot 模式—（用机器手控制激光），右转打到ON时就是TEST模式--（用SMC6480外部控制激光）。
激光器的侧面旋钮和水冷机的侧面旋钮右转打到ON代表AC电源给内部接线端口供电，所以不论激光器用哪种模式，这两个侧面旋钮都是打到ON上。
激光器外部控制操作步骤：1、打开激光器和水冷机的侧面旋钮到ON 上2、打开逆变焊机和KUKA机器人的开关3、将激光器正面钥匙右转打到ON上4、打开LASERNET软件，点到control界面5、开启激光器电源—手动按下激光器正面的START按钮6、将外控按钮点开，将光闸通道1打开，将引导激光开启7、设置激光功率，点开激光发射按钮，此时没有出光8、通过SMC6480使外部24VDC加到A1、A2上。
激光出光。
备注：1、引导激光通道1、2分别代表熔覆头和焊接头的引导激光，光闸通道1、2分别代表熔覆头和焊接头的光闸。
2、激光器电源开启后激光器顶部的灯会亮下面的部分，当点开激光发射按钮，激光器顶部的灯全亮。
3、LASERNET无法启动激光器电源，但是可以通过LASERNET 下高压—关掉激光器电源。
4.IPG激光器接口说明
IPG激光器接口说明目录1 XP1接口 (2)1.1 外部输入信号: (2)1.2激光器输出信号 (3)2 XP2接口 (4)2.1 输入信号 (4)3 XP4接口 (5)P1、P2 模拟量输入, 模拟量电压0到10V（对应0-100%功率） (5)4、PA系统激光器通道 (5)第一通道控制激光器功率 (5)5、激光器上高压流程 (6)版本：V1.0编写：定制产品部时间：2016.61 XP1接口1.1 外部输入信号:Laser Request（激光器请求）高电平有效外部控制时此位必须置1，无此信号输入时其它输入信号都会被忽略。
控制器发出此信号时激光器会发出应答信号，B7（Laser assigned）置为高电平。
A2 Program start （程序启动）高电平有效，控制激光程序起动和停止。
程序号由A8到A14定义。
如果程序号是0000000和A6为高电平，那么激光器由模拟量控制A3 Internal Control Enabled 内控使能，高电平有效A4 Rest error（复位错误）高电平有效复位激光器系统的所有错误信息和激光器输出的错误信号，输入激活时间至少持续1ms。
A5 Guide laser ON (引导激光开启)A6 Analogue control ON（模拟量控制激活）高电平有效激活时程序号要为0000000A16 公共地C1 Laser ON （激光器电源开启）用于打开和关闭激光器主电源，如果主电源不能开启，B13（Warming output）会被置1. 如果主电源开启，输出 B8（Laser ON）会置1.C3至C6 双光纤通道选择 C3 最低位，C6最高位0000→Home position0001→通道10010→通道21.2激光器输出信号B1 Laser Ready（激光器准备好）高电平有效B2 Emission ON 高电平有效激光器光闸打开，正在出光B3 Internal control enabled 高电平有效内控使能B4 Laser Error（激光器错误）B5 Guide Laser is ON 红光打开时置1B6 Analogue Control is ON 模拟量控制模式时置1B7 Laser is assigned 激光器应答信号高电平有效。
PDU5500-FIBER 系列激光控制卡电气使用说明书
PDU5500-FIBER系列激光控制卡电气使用说明书一、概述PDU5500-FIBER系列打标焊接控制卡是专门针对激光打标焊接开发的小型工控机控制卡，结构简单，操作方便。
二、安装尺寸三、外观介绍四、LED指示灯说明注意：在对控制卡上电后第一时间查看LED1、LED6亮灯情况，如果异常马上断电检查接线情况。
位号说明LED1负向电源指示灯LED6正向电源指示灯LED3板卡空闲指示灯LED4板卡工作中指示灯LED5板卡错误指示灯LED8I\O24V电源指示灯五、接口说明5.1电源接口（J1，3PIN接线端子）5.1.1振镜不通过板卡J1端口供电接线方式管脚号板卡端丝印名称方向供电电源电压电源功率1+15V输入8V~28V>5W2GND输入GND3-15V不接注：如是以上方式接线，为避免振镜或板卡损坏需将振镜电源参考地与板卡电源参考地短接。
5.1.2振镜通过板卡J1端口供电接线方式方向供电电源电压电源功率供电线径管脚号板卡端丝印名称振镜功率+5W不小于0.75平方mm 1+15V输入振镜正向电源电压（8~28V范围内）2GND输入GND振镜功率+5W不小于0.75平方mm 3-15V输入振镜负向电源振镜功率+5W不小于0.75平方mm电压（-8~-28V范围内）例如：鹏鼎Ⅰ、Ⅱ代振镜供电，J1端口如下接线：管脚号板卡端丝印方向供电电源电压电源功率供电线径名称1+15V输入+15V振镜功率+5W不小于0.75平方mm 2GND输入GND振镜功率+5W不小于0.75平方mm 3-15V输入-15V振镜功率+5W不小于0.75平方mm方向供电电源电压电源功率供电线径管脚号板卡端丝印名称1+15V输入+24V振镜功率+5W不小于0.75平方mm 2GND输入GND振镜功率+5W不小于0.75平方mm 3-15V输入不接5.2振镜控制接口定义（J3，DB25母头）(XY2-100协议接口定义)管脚名称说明信号方向管脚名称说明信号方向1Clk-时钟信号-输出14Clk+时钟信号+输出2Sync-同步信号-输出15Sync+同步信号+输出3X_data-X振镜信号-输出16X_data+X振镜信号+输出4Y_data-Y振镜信号-输出17Y_data+Y振镜信号+输出5X_fb-（A-）X振镜反馈-（复用，飞行A-）输入18X_fb+（A+）X振镜反馈+（复用，飞行A+）输入6Y_fb-（B-）Y振镜反馈-（复用，飞行B-）输入19Y_fb+（B+）Y振镜反馈+（复用，飞行B+）输入9/10 /22+15V振镜供电电源+15V输出，与J1的1脚直连11/23/24GND GND，电源参考点输出，与J1的2脚直连12/1 3/25-15V振镜供电电源-15V输出，与J1的3脚直连7/8/20/21NC留用5.2.1振镜控制接口（J3，DB25母头）(SL2-100协议接口定义)振镜接线（SL2-100）SCANLAB振镜接口控制卡振镜接口振镜管脚号振镜信号定义控制卡管脚号接口定义1DATA IN+16x-data+6DATA IN-3X-data-5DATA OUT+18X-FB+9DATA OUT-5X-FB-7，8GND11,23,24GND注：①振镜信号（+，-）为一对差分信号，信号线要用屏蔽双绞线，振镜信号线长度<20m.②如果振镜电源从J3供电，供电线缆线径不小于0.75平方mm。
MFSC 2000X (G5) 单模块连续光纤激光器 使用手册说明书
深圳市创鑫激光股份有限公司引 语欢迎您使用深圳市创鑫激光股份有限公司研发生产的MFSC 系列光纤激光器产品，为便于更好使用及维护您的激光器设备，我们组织人员编撰了本文档。
由于编者本身水平有限，文档难免存在纰漏，用户在使用过程中如有任何的意见和建议,也请不吝赐教,以帮助我们不断修订完善。
再次感谢您使用创鑫激光的产品！在使用本产品前，请您仔细阅读创鑫激光提供的《MFSC 连续光纤激光器用户手册》，以熟悉操作和维护本设备。
我们强烈推荐操作人员在操作设备前，阅读本手册的第2章《安全信息》。
本手册将作为随机附件，为我们现有客户或潜在客户提供重要操作、安全及其他方面的信息。
请您务必仔细阅读使用手册，以防止造成不必要风险。
版权说明此用户手册版权为深圳市创鑫激光股份有限公司（以下简称“创鑫激光” ）所有，创鑫激光保留所有权。
除了版权法所允许的情况外，任何第三方单位或个人，未经创鑫激光许可，不得出于任何目的通过任何途径及媒介在可检索的系统上复制、改编、传播或出版此文档，复制件应保留相应版权和原始版本的所有声明。
创鑫激光确信本手册提供的信息是正确可靠的，但不作任何保证、陈述、表达或暗示此文档可用作其他场合的应用参考，且不承担任何因使用此文档侵犯专利或侵犯任何第三方权利所致的法律责任。
因使用文档可能导致的间接或直接损伤相关设备的情况，创鑫激光不负任何责任。
本文档中出现的创鑫激光和创鑫激光标志已被深圳市创鑫激光股份有限公司注册为商标。
此商标无违反任何商标法的规定。
创鑫激光对文档信息中所出现的专利或知识产权不授予任何权利。
对此文档中任何信息的改动和调整，恕不另行通知。
1公司简介深圳市创鑫激光股份有限公司成立于2004年，是国内首批成立的光纤激光器制造商之一，也是国内首批实现在光纤激光器、光学器件两类核心技术上拥有自主知识产权并进行垂直整合的国家高新技术企业之一。
公司现已发展成为国际知名的光纤激光器及核心光学器件研发、生产和销售为一体的激光器厂商，是国内市场销售额排名第二的国产光纤激光器制造商。
锐科1kw连续光纤激光器使用说明书
版本：V0连续光纤激光器使用说明书1000W武汉锐科光纤激光器技术有限责任公司WuHan Raycus Fiber Laser Technologies CO., LTD安全信息在使用该产品之前，请先阅读和了解这份用户手册并熟悉我们为您提供的信息。
这份用户手册提供了重要的产品操作，安全以及其他信息给您以及所有将来的用户作参考。
为了确保操作安全和产品的最佳性能，请遵循以下注意和警告事项以及该手册的其他信息去操作。
●连续光纤激光器是IV级的激光产品。
在接入交流电源前，要确保连接是正确的三相380VAC的电源，错误连接电源，将会损坏激光器。
●请确保使用带有可靠接地以及过流保护装置的交流电源。
使用时务必保证激光器的可靠接地，以避免可能产生的人身伤害。
●该激光器在1080nm波长范围内发出超过1000瓦的激光辐射。
避免眼睛和皮肤接触到光输出端直接发出或散射出来的辐射。
●不要打开激光器，因为没有可供用户使用的产品零件或配件。
所有保养或维修只能在锐科公司内进行。
●在操作该机器时要确保全程配戴激光安全防护眼镜。
即使佩戴了激光安全防护眼镜，也严禁直接观看输出头。
安全标识及位置上面二个安全标识符号表示有激光辐射，我们把这符号标在产品光纤盒体盖顶上。
目录1. 产品描述 (1)1.1. 产品描述 (1)1.2 实际配置清单 (1)1.3 使用环境要求及注意事项 (1)1.4 性能参数 (2)2. 安装 (2)2.1 安装尺寸图 (2)2.2 安装方法 (4)2.3 冷却系统要求 (4)3. 控制接口与操作 (5)3.1串口操作-超级终端 (8)3.2外部RS232控制 (15)3.3外部模拟量控制 (16)4. 质保及返修、退货流程 (17)4.1一般保修 (17)4.2保修的限定性 (17)4.3服务和维修 (17)版本：V0 1.产品描述1.1. 产品描述光纤激光器相对于传统的激光器，能够使每瓦的泵浦光转换效率提高10倍以上，低能量消耗的自动设计，适合实验室或室外操作。
激光控制器说明书
激光控制器说明书1. 产品简介激光控制器是一种用于控制激光设备的电子设备，能够对激光器进行精确的调节和控制。
它可以通过调整激光的功率、频率和模式等参数，实现对激光输出的精确控制。
激光控制器广泛应用于工业加工、医疗美容、科学研究等领域。
2. 主要功能•功率调节：通过调整电流来控制激光器的输出功率，实现功率的精确调节。
•频率调节：通过改变脉冲信号的频率，控制激光器的输出频率。
•模式选择：支持连续波模式和脉冲模式之间的切换，满足不同应用需求。
•其他功能：提供故障报警、温度监测、通信接口等功能，方便用户进行设备状态监测和远程控制。
3. 技术参数•输出功率范围：0-100W•输出波长：1064nm•调节精度：±1%•调节速度：10ms•工作温度：0-40℃•通信接口：RS232/4854. 使用方法1.连接电源：将激光控制器的电源线连接到电源插座，确保电源稳定。
2.连接激光器：将激光控制器的输出端口与激光器的输入端口相连，确保连接牢固。
3.打开电源开关：将激光控制器的电源开关打开，待设备启动完成后即可进行操作。
4.调节参数：根据实际需求，通过操作面板或者远程控制软件调节功率、频率等参数。
5.监测状态：通过激光控制器上的显示屏或者远程监测软件，实时监测设备的工作状态和参数。
6.关闭设备：在使用完毕后，先关闭激光控制器上的输出开关，再关闭电源开关。
5. 注意事项•请勿在高温、高湿度环境中使用该设备，以避免损坏设备和影响使用寿命。
•在操作过程中，请遵循相关安全规范，并佩戴防护眼镜以防止激光辐射对眼睛造成损害。
•请勿随意拆卸设备，以免损坏内部电路和元件。
•在清洁设备时，请使用干净柔软的布进行擦拭，避免使用有腐蚀性或者粉尘的物质。
•如遇到设备故障，请及时联系售后服务人员进行维修，切勿私自修理。
6. 常见问题解答Q: 激光控制器是否支持远程控制？A: 是的，激光控制器提供了通信接口，可以通过RS232/485接口实现远程控制和监测。
IPG光纤激光器说明书
产品质量保证条款谢谢贵公司购买我公司光纤激光器！贵公司需在发货后一个月内确认产品的质量问题，如果不能尽快在一个月内确认的话，就会造成在服务和供货上不必要的麻烦，特别是对于产品不是在美国本土安装的。
我们将给贵公司提供最好的质量和技术支持，在设备的安装和调试操作方面我们有一套详细的方案。
可以通过以下两种途径确认产品的质量：1.将已付资费同时写好地址的信封寄给我方2.直接上网进行确认所有提供的信息都是必须保密的有任何问题可以直接拨打客服电话（508）373-1157安全条款：1.警告鉴于对人体潜在的伤害，请按照规定的程序进行操作，如果不这样做的话，对自己或者他人都会造成伤害2.警示鉴于产品潜在的危险，请按照规定的程序进行操作，如果不这样做的话，对产品自身或者产品的零配件都会有损害3.重要事项关于产品的操作事项请按照说明书逐步操作。
你公司所购买的是400瓦的光纤激光器，执行标准是21 CFR 1040.10，激光波长达到1070纳米，通过光纤输出的激光的功率实际上已经超过400瓦，对人的眼睛和皮肤都会造成伤害，尽管这种辐射是不可见的，但是这种激光对人的角膜的伤害是无法避免的，在设备工作的时候必须带上激光护目镜。
警告：在设备工作中请根据波长范围选择合适的护目镜，请仔细阅读产品上的安全标签，产品的输出功率和波长范围。
有很多供应商为我们提供原材料和零配件。
如果设备经过重新安装或者改进的话，由终端客户负全责。
在设备的调试，操作过程当中如果不按照规定的程序运行，就会造成一定的危害在设备运行过程中，不要随意触动光纤激光器任何部件。
比如光纤准直器。
在靠近激光的位置会从不同的角度发散出激光，这些激光会从不同的镜面物体反射，反射的激光强度都会对人的眼睛和皮肤造成一定的伤害。
激光对人的皮肤，服装都会造成很大的伤害，激光可以引燃比如酒精，汽油之类的溶剂，激光可以进行切割和焊接，在安装和使用设备的时候请谨慎使用一些易燃的材料和气体。
IPG激光器接口说明
IPG激光器接口说明目录1 XP1接口 (2)外部输入信号: (2)激光器输出信号 (3)2 XP2接口 (4)输入信号 (4)3 XP4接口 (5)P1、P2 模拟量输入, 模拟量电压0到10V（对应0-100%功率） (6)4、PA系统激光器通道 (6)第一通道控制激光器功率 (6)5、激光器上高压流程 (7)1 定制产品v1.0 可编辑可修改版本：编写：定制产品部时间：1 XP1接口外部输入信号:Laser Request（激光器请求）高电平有效外部控制时此位必须置1，无此信号输入时其它输入信号都会被忽略。
控制器发出此信号时激光器会发出应答信号，B7（Laser assigned）置为高电平。
A2 Program start （程序启动）高电平有效，控制激光程序起动和停止。
程序号由A8到A14定义。
如果程序号是0000000和A6为高电平，那么激光器由模拟量控制A3 Internal Control Enabled 内控使能，高电平有效A4 Rest error（复位错误）高电平有效复位激光器系统的所有错误信息和激光器输出的错误信号，输入激活时间2 定制产品至少持续1ms。
A5 Guide laser ON (引导激光开启)A6 Analogue control ON（模拟量控制激活）高电平有效激活时程序号要为0000000A16 公共地C1 Laser ON （激光器电源开启）用于打开和关闭激光器主电源，如果主电源不能开启，B13（Warming output）会被置1. 如果主电源开启，输出 B8（Laser ON）会置1.C3至C6 双光纤通道选择 C3 最低位，C6最高位0000→Home position0001→通道10010→通道2激光器输出信号B1 Laser Ready（激光器准备好）高电平有效B2 Emission ON 高电平有效激光器光闸打开，正在出光B3 Internal control enabled 高电平有效内控使能B4 Laser Error（激光器错误）B5 Guide Laser is ON 红光打开时置13 定制产品B6 Analogue Control is ON 模拟量控制模式时置1B7 Laser is assigned 激光器应答信号高电平有效。
IPG激光器接口说明
.IPG激光器接口说明————————————————————————————————作者：————————————————————————————————日期：IPG激光器接口说明目录1 XP1接口 (4)1.1 外部输入信号: (4)1.2激光器输出信号 (5)2 XP2接口 (6)2.1 输入信号 (6)3 XP4接口 (7)P1、P2 模拟量输入, 模拟量电压0到10V（对应0-100%功率） (7)4、PA系统激光器通道 (7)第一通道控制激光器功率 (7)5、激光器上高压流程 (8)版本：V1.0编写：定制产品部时间：2016.61 XP1接口1.1 外部输入信号:Laser Request（激光器请求）高电平有效外部控制时此位必须置1，无此信号输入时其它输入信号都会被忽略。
控制器发出此信号时激光器会发出应答信号，B7（Laser assigned）置为高电平。
A2 Program start （程序启动）高电平有效，控制激光程序起动和停止。
程序号由A8到A14定义。
如果程序号是0000000和A6为高电平，那么激光器由模拟量控制A3 Internal Control Enabled 内控使能，高电平有效A4 Rest error（复位错误）高电平有效复位激光器系统的所有错误信息和激光器输出的错误信号，输入激活时间至少持续1ms。
A5 Guide laser ON (引导激光开启)A6 Analogue control ON（模拟量控制激活）高电平有效激活时程序号要为0000000A16 公共地C1 Laser ON （激光器电源开启）用于打开和关闭激光器主电源，如果主电源不能开启，B13（Warming output）会被置1. 如果主电源开启，输出 B8（Laser ON）会置1.C3至C6 双光纤通道选择 C3 最低位，C6最高位0000→Home position0001→通道10010→通道21.2激光器输出信号B1 Laser Ready（激光器准备好）高电平有效B2 Emission ON 高电平有效激光器光闸打开，正在出光B3 Internal control enabled 高电平有效内控使能B4 Laser Error（激光器错误）B5 Guide Laser is ON 红光打开时置1B6 Analogue Control is ON 模拟量控制模式时置1B7 Laser is assigned 激光器应答信号高电平有效。
4.IPG激光器接口说明
专业资料IPG激光器接口说明目录1 XP1接口 (2)1.1 外部输入信号: (2)1.2激光器输出信号 (3)2 XP2接口 (4)2.1 输入信号 (4)3 XP4接口 (5)P1、P2 模拟量输入, 模拟量电压0到10V（对应0-100%功率） (5)4、PA系统激光器通道 (5)第一通道控制激光器功率 (5)5、激光器上高压流程 (6)版本：V1.0编写：定制产品部时间：2016.61 XP1接口1.1 外部输入信号:Laser Request（激光器请求）高电平有效外部控制时此位必须置1，无此信号输入时其它输入信号都会被忽略。
控制器发出此信号时激光器会发出应答信号，B7（Laser assigned）置为高电平。
A2 Program start （程序启动）高电平有效，控制激光程序起动和停止。
程序号由A8到A14定义。
如果程序号是0000000和A6为高电平，那么激光器由模拟量控制A3 Internal Control Enabled 内控使能，高电平有效A4 Rest error（复位错误）高电平有效复位激光器系统的所有错误信息和激光器输出的错误信号，输入激活时间至少持续1ms。
A5 Guide laser ON (引导激光开启)A6 Analogue control ON（模拟量控制激活）高电平有效激活时程序号要为0000000A16 公共地C1 Laser ON （激光器电源开启）用于打开和关闭激光器主电源，如果主电源不能开启，B13（Warming output）会被置1. 如果主电源开启，输出 B8（Laser ON）会置1.C3至C6 双光纤通道选择 C3 最低位，C6最高位0000→Home position0001→通道10010→通道21.2激光器输出信号B1 Laser Ready（激光器准备好）高电平有效B2 Emission ON 高电平有效激光器光闸打开，正在出光B3 Internal control enabled 高电平有效内控使能B4 Laser Error（激光器错误）B5 Guide Laser is ON 红光打开时置1B6 Analogue Control is ON 模拟量控制模式时置1B7 Laser is assigned 激光器应答信号高电平有效。
创鑫激光 MFPT 20~70 脉宽可调脉冲光纤激光器 用户手册说明书
深圳市创鑫激光股份有限公司引 语欢迎您使用深圳市创鑫激光股份有限公司研发生产的MFPT 系列光纤激光器产品，为便于更好使用及维护您的激光器设备，我们组织人员编撰了本文档。
由于编者本身水平有限，文档难免存在纰漏，用户在使用过程中如有任何的意见和建议,也请不吝赐教,以帮助我们不断修订完善。
再次感谢您使用创鑫激光的产品！在使用本产品前，请您仔细阅读创鑫激光提供的《MFPT 脉冲光纤激光器用户手册》，以熟悉操作和维护本设备。
我们强烈推荐操作人员在操作设备前，阅读本手册的第2章《安全信息》。
本手册将作为随机附件，为我们现有客户或潜在客户提供重要操作、安全及其他方面的信息。
文档中文字为蓝色文字的部分，请您务必仔细阅读，以防止造成不必要风险。
版权说明此用户手册版权为深圳市创鑫激光股份有限公司（以下简称“创鑫激光” ）所有，创鑫激光保留所有权。
除了版权法所允许的情况外，任何第三方单位或个人，未经创鑫激光许可，不得出于任何目的通过任何途径及媒介在可检索的系统上复制、改编、传播或出版此文档，复制件应保留相应版权和原始版本的所有声明。
创鑫激光确信本手册提供的信息是正确可靠的，但不作任何保证、陈述、表达或暗示此文档可用作其他场合的应用参考，且不承担任何因使用此文档侵犯专利或侵犯任何第三方权利所致的法律责任。
因使用文档可能导致的间接或直接损伤相关设备的情况，创鑫激光不负任何责任。
本文档中出现的创鑫激光和创鑫激光标志已被深圳市创鑫激光股份有限公司注册为商标。
此商标无违反任何商标法的规定。
创鑫激光对文档信息中所出现的专利或知识产权不授予任何权利。
对此文档中任何信息的改动和调整，恕不另行通知。
1公司简介深圳市创鑫激光股份有限公司成立于2004年，是国内首批成立的光纤激光器制造商之一，也是国内首批实现在光纤激光器、光学器件两类核心技术上拥有自主知识产权并进行垂直整合的国家高新技术企业之一。
公司现已发展成为国际知名的光纤激光器及核心光学器件研发、生产和销售为一体的激光器厂商，是国内市场销售额排名第二的国产光纤激光器制造商。
RFL-P20MB脉冲光纤激光器使用说明书-锐科激光
RFL-P20MB脉冲光纤激光器使用说明书武汉锐科光纤激光技术股份有限公司Wuhan Raycus Fiber Laser Technologies CO., LTD.安全信息在使用该产品之前，请先阅读和了解这份用户手册并熟悉我们为您提供的信息。
这份用户手册提供了重要的产品操作、安全以及其他信息给您以及所有将来的用户作参考。
为了确保操作安全和产品的最佳性能，请遵循以下注意和警告事项以及该手册内其他信息去操作。
● 在打开24VDC电源前，请确保激光器连接正确的24VDC电源并确认正负极；若错误连接电源，将会损坏激光器。
● 激光器输出波长在1060~1085nm范围内，工作时可发出超过20W的激光辐射，属于IV级激光产品。
在使用过程中，请避免眼睛和皮肤接触到光输出端直接发出或散射出来的辐射。
●未经许可请不要打开激光器，因为没有可供用户使用的产品零件或配件。
所有保养或维修只能由锐科工作人员进行。
●不要直接观看输出头，在操作该机器时要确保长期配戴激光安全眼镜。
安全标识及位置上面二个安全标识符号表示有激光辐射，安全标识符号位于产品光纤盒体盖顶。
目 录1．产品描述 (1)1.1.产品描述 (1)1.2.实际配置清单 (1)1.3.使用环境要求及注意事项 (1)1.4.技术参数 (2)2.安装 (3)2.1.安装尺寸图 (3)2.2.安装方法 (4)3.控制接口 (5)4.操作程序 (9)4.1.前期检查工作 (9)4.2.操作步骤 (9)4.3.打标过程中应注意的事项 (10)5.质保及返修、退货流程 (10)5.1.一般保修 (10)5.2.保修的限定性 (10)5.3.服务和维修 (11)1．产品描述1.1. 产品描述锐科脉冲光纤激光器是为高速和高效的激光打标系统而专门研制的，具有脉冲宽度、频率独立可调的特点，在不同的脉宽和频率下均能保持较高的稳定峰值功率输出，为工业激光打标和其它应用提供了一款理想的高功率激光能量源。
MCXX板卡光纤激光器接口板说明
GND
6
I
A+编码器输入A相.
GND
7
O
RED-红光-的连接信号，内置红光的不需要接。
GND
8
O
RED+为红光+的连接信号，内置红光的不需要接。
GND
9
I
EMS急停信号输入脚（低电平有效），如果此管脚连接到地光纤激光器停止出光，接高电位或是悬空则激光器正常.
GND
10
I
FOOT-S脚踏开关输入脚（高电平有图4 DB4信号定义
信号详细说明如下：
管脚
IO
说明
参考地
1
I
此管脚和DB37的3脚连接一起，为外部输入0，此管脚为光电触发信号输入。
GND
2
I
此管脚和DB37的22脚连接一起，为外部输入1.
GND
3
I
此管脚和DB37的23脚连接一起，为外部输入3.
GND
4
O
此管脚和DB37的27脚连接一起，为外部输出4.
ems急停信号输入脚低电平有效如果此管脚连接到地光纤激光器停止出光接高电位或是悬空则激光器正常
MCXX板卡光纤激光器接口板说明
1信号说明3
信号说明
此接口板为MC8001和MC8017板卡连接光纤激光器转接板，板卡结构图如图1：
图1光纤激光器接口板框图
DB25直接和光纤激光器接口对接（支持的激光：IPG/创鑫/锐科）。
GND
DB37直接和MC8001板卡的37芯对接。
DB10的信号定义信号详细说明如下：
管脚
IO
说明
参考地
1
I
板卡外接电源+5V输入，如果使用外接电源从此管脚输入，如果是USB电源则悬空。
