机械制图练习题8[零件图]
(word完整版)机械制图零件图、装配图题库(有难度)
6. 极限与配合在零件图上的标注，其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级，这种形式用于的零件图上。
第二种形式是在孔或轴的基本尺寸后面，注出偏差值，这种形式用于的零件图上。
第三种是在孔或轴的基本尺寸后面，既注出基本偏差代号和公差等级，又同时注出上、下偏差数值，这种形式用于的零件图上。
（难度：B）7. 形位公差的框格用线绘制，分成格或多格。
（难度：A）8. 按作用不同，可将基准分为基准和基准。
（难度：A）9. 基孔制的孔（基准孔）的基本偏差代号用符号表示，其基本偏差值为。
基轴制的轴（基准轴）的基本偏差代号用符号表示，其基本偏差值为。
（难度：A）10. 基本偏差是决定公差带相对零线位置的。
（难度：A）11. 外螺纹的规定画法是：大径用表示；小径用表示；终止线用表示。
（难度：A）12. 当被连接零件之一较厚，不允许被钻成通孔时，可采用连接。
（难度：A）13. 剖切平面通过轴和键的轴线或对称面，轴和键均按形式画出，键的顶面和轮毂键槽的底面有间隙，应画条线。
（难度：A）14. Tr40×14(P7)LH-8e-L的含义_____________________________________________（难度：B）15. 模数大，齿距，齿厚、齿高也随之，因而齿轮的承载能力。
（难度：B）16. 螺纹的旋向有和两种，工程上常用螺纹。
（难度：B）17. 单个圆柱齿轮的剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按绘制，齿根线画成线。
（难度：B）18. 普通平键有、和三种结构类型。
（难度：B）19. 左旋螺纹要注写。
（难度：A）20. 普通平键的标记：键 GB/T1096 18×11×100表示b= mm，h= mm，L= mm的A型普通平键（A省略不注）。
（难度：B）第十章装配图1. 在装配图中，当剖切平面通过某些标准产品的组合件，或该组合件已由其他图形表达清楚时，可只画出。
机械制图-识读零件图-22题(答案)
1.该零件采用了哪些视图？哪些剖视图或剖面图？【答案】该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图（和局部剖视）。
2.指出该零件在长、宽、高三个方向的主要尺寸基准，并在图上用△标出来。
【答案】高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
3.图中G1/2"表示：（非螺纹密封的）管螺纹，1/2"表示公称直径（尺寸代号），是内螺纹（内、外）。
4.Φ36H8表示：Φ36是基本尺寸（公称直径），H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
5.说明符号6.3、6.3的含义。
【答案】前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法（非加工表面）获得的零件表面粗糙度。
6.在零件图右下角的空白处画出主视图的外形（虚线不画）。
1.该零件用 3 个视图进行表达，其中主视图采用了 全剖 。
2.该零件在长度方向的主要尺寸基准是 左右对称面 ；在宽度方向的主要尺寸基准是前后对称面 。
3.图中30±0.01表示：30是 基本 尺寸，其最大极限尺寸是 30.10mm ，该尺寸合格的条件是 30.10mm ≥实际尺寸≥29.90mm 。
4.解释图中2-M6-7H 的含义： 2个公称直径为6的普通粗牙螺纹，右旋，顶径和中径的公差带代号都为7H 。
5.说明符号6.3的含义。
表示用去除材料的方法获得的表面粗糙度，Ra 的值为6.3μm 。
三、装配图拆画零件图。
快速阀是用于管道截通的装置，内有齿轮齿条传运机构。
当手把13向上旋动时，齿条由于齿轮的拨动也向上移动，从而带动阀瓣5、6向上，打开阀门通道；反之，则通路截止。
阀瓣5、6由于弹簧张力紧紧压贴在阀体9内孔Φ28的凸缘上。
读懂装配图，回答问题并拆画零件图。
1.装配图中装配体的名称为 快速阀 ，装配体除了图中已标注的标准件以外共有15种个零件组成。
关于机械制图零件图习题--精选.doc
1、读零件图并回答问题1) 该零件属于轴套类零件。
零件名称轴，材料—— 45—————，比例———1:2 ————，件数——— 1————。
2) 图的左端上方粗实线图形称局部视图。
3) 主视图采用局部剖视，简化的画法。
还采用了局部放大、断面图和局部视图表达方法。
4) 图的右端下方的移出断面图中螺孔尺寸为。
5)图中表面粗糙图值最小为———————，最大为———————。
6)24 0. 200的最大极限尺寸为———————，最小极限尺寸为———————。
7)轴的左端外圆键槽尺寸，长———40————，宽——— 8————。
8)轴的右端外圆键槽尺寸，长———20————。
宽———— 6———。
9) φ 28K7（0.023）中的K表示———公差等级代号————，7 表示———公差等级————，公差值是0.020———————。
2、看懂十字接头零件图，并回答下列问题：1) 根据零件名称和结构形状，此零件属于箱壳类零件，采用HT200 材料。
2) 该零件由箱壳部分、套筒部分、底板部分、和肋板部分等组成。
3) 在主视图上，下列尺寸属于哪种类型（定形、定位）尺寸：80 是尺寸； 38 是尺寸；40 是定位尺寸；Ф 34 是定形尺寸。
0.039Ф400 的最大极限尺寸为，最小极限尺寸为，公差为。
4)5) 2×M10-7H 中的 M10表示公称直径为１０的螺纹；是粗牙普通螺纹；中顶径公差带代号为 7 Ｈ；旋向为右旋；是N 旋合长度。
6) 表示：被测要素为%%c 通孔轴线；基准要素为套筒轴线；公差项目为垂直度；公差值为 %% 。
7) 零件上共有个螺孔，他们的尺寸分别是8) 该零件外表面最光滑。
3、看懂主轴零件图，回答下列问题：。
机械制图习题集答案第8章
机械制图习题集答案第8章第8章机械制图习题集答案第1题：根据题目所给的条件，我们可以得出以下答案：a) 图中的零件A是一个螺纹销，它的外径是10mm，螺纹的螺距是2mm，螺纹的方向是右旋。
b) 图中的零件B是一个螺纹孔，它的内径是12mm，螺纹的螺距是2mm，螺纹的方向是右旋。
c) 图中的零件C是一个销轴，它的直径是8mm，长度是20mm。
d) 图中的零件D是一个螺母，它的外径是12mm，螺纹的螺距是2mm，螺纹的方向是右旋。
第2题：根据题目所给的条件，我们可以得出以下答案：a) 图中的零件A是一个平头螺栓，它的直径是10mm，长度是20mm。
b) 图中的零件B是一个垫圈，它的外径是20mm，内径是10mm。
c) 图中的零件C是一个螺母，它的外径是10mm，螺纹的螺距是2mm，螺纹的方向是右旋。
第3题：根据题目所给的条件，我们可以得出以下答案：a) 图中的零件A是一个螺纹销，它的外径是10mm，螺纹的螺距是2mm，螺纹的方向是右旋。
b) 图中的零件B是一个螺纹孔，它的内径是12mm，螺纹的螺距是2mm，螺纹的方向是右旋。
c) 图中的零件C是一个销轴，它的直径是8mm，长度是20mm。
d) 图中的零件D是一个螺母，它的外径是12mm，螺纹的螺距是2mm，螺纹的方向是右旋。
第4题：根据题目所给的条件，我们可以得出以下答案：a) 图中的零件A是一个平头螺栓，它的直径是10mm，长度是20mm。
b) 图中的零件B是一个垫圈，它的外径是20mm，内径是10mm。
c) 图中的零件C是一个螺母，它的外径是10mm，螺纹的螺距是2mm，螺纹的方向是右旋。
第5题：根据题目所给的条件，我们可以得出以下答案：a) 图中的零件A是一个螺纹销，它的外径是10mm，螺纹的螺距是2mm，螺纹的方向是右旋。
b) 图中的零件B是一个螺纹孔，它的内径是12mm，螺纹的螺距是2mm，螺纹的方向是右旋。
c) 图中的零件C是一个销轴，它的直径是8mm，长度是20mm。

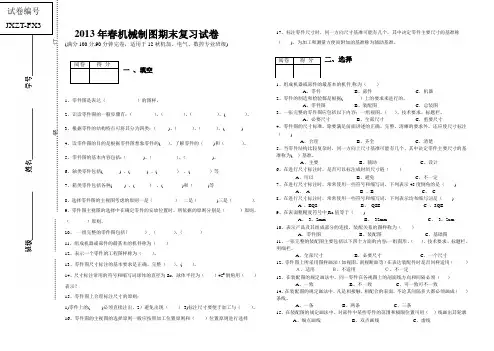

机械制图零件图复习题
阅卷得分阅卷得分2013年春机械制图期末复习试卷(满分100分,90分钟完卷，适用于12秋机加、电气、数控专业班级)一、填空1、零件图是表达（）的图样。
2、识读零件图的一般步骤有：（）、（）、（）、( ）。
3、根据零件的结构特点可将其分为四类：（)、（）、（）、( ).4、读零件图的目的是根据零件图想象零件的( ），了解零件的（)和（）。
5、零件图的基本内容包括:（)、（）、（)。
6、轴类零件包括( ) 、( ) 、( ）、( ）等.7、箱类零件包括各种( ) 、( ）、( )和（)等.8、选择零件图的主视图考虑的原则一是（）二是（)三是（）．9、零件图主视图的选择中在确定零件的安放位置时，所依据的原则分别是（）原则，（）原则。
10、一组完整的零件图包括( ）,（），（）11、组成机器或部件的最基本的机件称为（）.12、表示一个零件的工程图样称为（）。
13、零件图尺寸标注的基本要求是正确、完整（）、( ）。
14、尺寸标注常用的符号和缩写词球体的直径为Sø，球体半径为（）450倒角用（）表示？15、零件图上合理标注尺寸的原则：1)零件上的( )必须直接注出。
2）避免出现（）.3)标注尺寸要便于加工与（）。
16、零件图的主视图的选择原则一般应按照加工位置原则和（）位置原则进行选择. 17、标注零件尺寸时，同一方向尺寸基准可能有几个，其中决定零件主要尺寸的基准称（)，为加工和测量方便而附加的基准称为辅助基准。
二、选择1、组成机器或部件的最基本的机件,称为（）A、零件B、部件C、机器2、零件的制造和检验都是根据( ）上的要求来进行的。
A、零件图B、装配图C、总装图3、一张完整的零件图应包括以下内容：一组视图、（）、技术要求、标题栏。
A、必要尺寸B、全部尺寸C、重要尺寸4、零件图的尺寸标准，除要满足前面讲述的正确、完整、清晰的要求外，还应使尺寸标注（)A、合理B、齐全C、清楚5、当零件结构比较复杂时，同一方向上尺寸基准可能有几个、其中决定零件主要尺寸的基准称为( ）基准。
零件图(习题及答案)(课堂PPT)
12
9-5 读零件图（二）
姓名
班级
学号
1. 读端盖零件图,画出B向视图（虚线省略不画）。 2. 回答下列问题： （1）主视图为 旋转剖切的 全剖视图。 （2）零件上共有6个槽，槽宽为8 mm、槽深为 12 mm。 （3）零件上6× 7光孔的定位尺寸为 ?112 mm。 （4）4×M5-7H螺孔的定位尺寸为?57 mm。 （5）零件上Ⅰ表面的粗糙度为 ，标注 94h6表面的粗糙度为 。
第九章
零件图
返回 1
9-1 技术要求练习—粗糙度
1. 改正图中粗糙度的错误标注并加上左端面和右端面的Ra 为3.2¦ Μm，孔 25H7的Ra为1.6¦ Μm。
2
3
2. 根据文字说明，在零件图上标注表面粗糙度。 (1)底面Ra12.5 ¦ Μm。 (2) 10孔的内表面Ra为3.2 ¦ Μm。 (3)A面和B 面Ra为6.3¦ Μm。 (4) 18孔的内表面及其左端面Ra为3.2 ¦ Μm。 (5)倒角面Ra为25 ¦ Μm。 (6)其余表面均为不去除材料的毛坯面。
23
A AA
24
孔的公差带代号是 A11 ，基本偏差代号是 A ，公差等级是 11 。
（2）
采用的是基 孔 制，是 过盈 配合。
轴的公差带代号是 H7，基本偏差代号是 H ，公差等级是 7。
7
9-3 技术要求练习——形位公差
分析左图中的形位公差的标注错误，在右图中画出正确标注，并解释下列形位公差框的含义。
8
左端面对?20的轴线垂直度公差为?0.012 右端轴线对?20的轴线的同轴度为?0.012
13
9-6 读零件图（三）
姓名
班级
学号
1. 读拨叉零件图，在指定位置画出其左视图的外形图。
机械制图习题集答案第8章
8-6 齿轮、轴承和弹簧
8-5 齿轮、轴承和弹簧
1.已知齿轮模数m=4，小齿轮齿数z =18，大齿轮齿数z =36，试计算 大小两齿轮的分度圆、齿顶圆和齿根圆直径及两齿轮的传动比，并按 比例1:2完成这对齿轮的啮合图。
计算：d1=mz1=72 d2=mz2=144 da1=m(z1+2)=80 da2=m(z2+2)=152 df1=m(z1-2.5)=62 df2=m(z2-2.5)=134
该螺纹为非螺纹密封的管螺纹；大径为20.955mm；
小径为 18.631 mm；螺距为1.814 mm；
线数为 1 ；旋向为 左 。
返回
根据螺纹代号，查表并填写螺纹各要素。
该螺纹为梯形螺纹;公称直径为 20 mm; 螺距为 4 mm; 线数为 2 导程为 8 mm；旋向为 左
返回
5. 选择判断（在绘制正确的图形标号处画“√” ）。
(2) A级Ⅰ型六角螺母：螺纹规格 =24mm。
M
M24
44 12 标记 螺柱 GB/T897 M12X40
标记 螺母 GB/T6170 M24
垫圈 GB/T97.2 16
螺钉 GB/T67 M10X45
(5) A级六角头螺栓：螺纹规格 =M12、 公称长度 =55mm。
M12
0.6
30
7.5
55
（4）梯形螺纹，大径32mm，双线，导程12mm，左 旋，公差带代号为8e，长旋合长度。
5.将图中错误圈出，并在指定位置画出正确图形。
（1）
（2）
（2）
8-2 螺纹紧固件
1.查表后标注下列螺纹紧固件的尺寸数值，并注写其规定标记。
最新机械制图零件图习题(打印练习)
1、读零件图并回答问题1)该零件属于 轴套 类零件。
零件名称 轴 ，材料——45—————，比例———1:2————，件数———1————。
2)图的左端上方粗实线图形称 局部 视图。
3)主视图采用 局部 剖视， 简化 的画法。
还采用了 局部放大 、 断面图 和 局部视图 表达方法。
4)图的右端下方的移出断面图中螺孔尺寸为 。
5)图中表面粗糙图值最小为———1.6————，最大为———6.3————。
6) 240200.0-的最大极限尺寸为———24.000————，最小极限尺寸为———23.800————。
7) 轴的左端外圆键槽尺寸，长———40————，宽———8————。
8) 轴的右端外圆键槽尺寸，长———20————。
宽————6———。
9) φ28K7（020.0023.0++）中的K 表示———公差等级代号————，7表示———公差等级————，公差值是———0.003mm ————。
2、看懂十字接头零件图，并回答下列问题：1)2)根据零件名称和结构形状，此零件属于箱壳类零件，采用HT200 材料。
3)4)该零件由箱壳部分、套筒部分、底板部分、和肋板部分等组成。
5)6)在主视图上，下列尺寸属于哪种类型（定形、定位）尺寸：80是尺寸；38是尺寸；40是定位尺寸；Ф34是定形尺寸。
7)8)Ф40039.00 的最大极限尺寸为40.039 ，最小极限尺寸为40.000 ，公差为0.039 。
9)10)2×M10-7H中的M10表示公称直径为１０的螺纹；是粗牙普通螺纹；中顶径公差带代号为7Ｈ；旋向为右旋；是N 旋合长度。
11)12)表示：被测要素为%%c 通孔轴线；基准要素为套筒轴线；公差项目为垂直度；公差值为%%c0.02 。
13)零件上共有个螺孔，他们的尺寸分别是14)15)该零件外表面最光滑。
3、看懂主轴零件图，回答下列问题：。
机械制图习题答案第八章
车
答案 动画
立体 返回
8-1表面粗糙度
4.指出图中的表面粗糙度标注的错误，并重新加以标注。
车
车
返回
8-2 极限与配合
1.解释极限与配合代号的含义，查出偏差值并注在各零件图上。
轴套
轴
泵体
1） 轴套对泵体孔φ28H7/g6 基本尺寸 ，基 公差等级：孔 轴套外径：上偏差 泵体：上偏差
制 级； 配合 ，下偏差
答案 动画
立体 返回
8-2 极限与配合
2.根据零件图中标注的相应尺寸和公差带代号，在装配图中分别标注出配合代号。
返回
8-2 极限与配合
3.根据装配图所注配合尺寸，识别滚动轴承内、外圈的配合，并在指定零线附近画出公 差带图。
轴承外圈与孔的配合：是 轴承内圈与轴的配合：是 制 制 配合； 配合；
答案 动画
答案 动画
立体 返回
8-1表面粗糙度
2. 标注出零件中孔和底面（Ra为3.2μm) ，其余表面均为铸造表面的表面粗糙度。
（
)
返回
8-1表面粗糙度
3. 标注出齿轮零件图中轮齿齿侧（工作表面Ra为0.8μm)、键槽双侧（Ra为3.2μm)、槽 底（Ra为6.3μm)、孔和两端面（Ra为3.2μm) 、其余（Ra为12.5μm)的表面粗糙度。
4×M8-6H 4个大径为8的螺孔，公差带代号为6H。 4)图中①指的是 过渡 线，②指的是 相贯 线。
5) 最大极限尺寸为 查表改写为公差带代号为
6)解释图中 基准要素为
，最小极限尺寸为
。
，公差为
，
孔的轴线， 的含义：被测要素为 孔的轴线，公差项目为 同轴度，公差值为
。
7)在指定位置画出G向视图和E-E剖视图。 返回
机械制图习题集(机械专业)(第七版)-答案第二部分 (8)[2页]
![机械制图习题集(机械专业)(第七版)-答案第二部分 (8)[2页]](https://img.taocdn.com/s3/m/1ca1ae3553d380eb6294dd88d0d233d4b14e3fa2.png)
第二篇技能模块项目四绘制直齿圆柱齿轮零件图1.在未完成的两个视图的基础上，按规定画法画出两直齿圆柱齿轮的啮合图。
已知：齿数z1=24，z2=36，模数m=2。
2.识读从动齿轮零件图，并写出其识读步骤和识读内容。
(1)读标题栏，可知零件的名称、材料、绘图比例及第几角画法。
(2)分析视图表达方案，可知各视图的表达方案。
(3)读视图，可知各视图表达的内容及含义。
(4)读尺寸，可知各方向的基准。
(5)读技术要求，可知零件图中表面粗糙度、几何公差、尺寸公差及各种加工要求。
3.识读并抄画（徒手，于后页纸上）锥齿轮零件图，然后回答问题。
(1)该零件的名称叫锥齿轮，材料是45钢。
(2)该零件图采用了2 个图形，主视图是全剖视图，左视图采用了局部视图。
(3)该齿轮有33 个齿，模数是7 ，它的大端分度圆直径为Φ62.24 。
(4)该齿轮的表面粗糙度Ra值最小的部位在轮齿工作面，Ra值为1.6 μm。
(5)该齿轮的齿部要求进行表面淬火处理，达到洛氏硬度52～56HRC 。
(6)齿轮上轴孔的键槽宽度为6 mm ，键槽宽的公差带代号为H9 ，键槽工作面的表面粗糙度Ra值为 3.2 μm。
4.识读蜗杆零件图，然后回答问题。
(1)该零件的名称叫蜗杆，它与蜗轮啮合。
(2)该蜗杆的轴向模数为 3 ，分度圆直径为Φ36 ，齿顶圆直径为Φ42h7 。
(3)该蜗杆的头数为 2 ，表示是 双 线，导程角为 9°27′44″ ，轴向齿距为9.425±0.022 mm ，可算出导程为 18.85 mm 。
(4)轴向齿形中的9.425±0.022表示 齿距 的尺寸；法向齿形中的4.183021.0076.0--表示 齿厚 的尺寸。
(5)图上有两处砂轮越程槽，标注尺寸为 2×0.3 ，该标注形式表示槽宽为 2 mm ，槽深为 0.3 mm ，此处直径为 Φ24.4 。
(6)零件上要求表面粗糙度Ra 值最小的是 1.6 μm ，共有 6 处；其次是 3.2 μm ，有 2 处；再次是 6.3 μm ，有 1 处。
机械制图零件图习题
+88 +75
+101 +88
30
40
+45 +34
+50 +34
+59 +34
+54 +43
+59 +43
+68 +43
+59 +48
+64 +48
+73 +48
+76 +60
+85 +60
+84 +68
+96 +110 +128 +80 +94 +112
40 50
+65 +70 +79 +86 +95 +97 +113 +130 +152 +54 +54 +54 +70 +70 +81 +97 +114 +136
可编辑ppt
9
习题集P73
习题集P73
1.根据装配图的配合尺寸，在零件图上注基本尺寸和偏差数值, 填表。
先填表后注尺寸
-0.007 -0.020
+0.021 0
+0.059 +0.043
+0.025 0
H7 g6
H7 s6
φ20
φ20
φ33
φ33
φ20
φ33
查表P300-305
配合标记 基本尺寸 配合制度
8
50
可编辑ppt
习P2979
10-12 读懂零件形状，分析零件尺寸；画出主视、左视外形图。
机械制图练习题
机械制图练习题1班级姓名得分一．填空题1、图框线用________画出；不可见轮廓线用________画出;2、标题栏位于图纸的________;3、同一机件如在用不同的比例画出,其图形大小________；但图上标注的尺寸数值________;4、图纸的基本幅面有____；____；____；____；____五种;5、内外螺纹只有当________；________；________；________；________等五要素完全相同时,才能旋合在一起;6、________,________,________均符合国家标准的螺纹,称为标准螺纹;7、导程S和螺距P的关系是________;8、表面粗糙度符号顶角为________度;9、符号表示该表面是用________________方法获得的;10、基孔制配合的基准件是________,基准孔的基本偏差代号为________；基轴制配合的基准件是________,基准轴的基本偏差代号为________;二．是非题1、尺寸标注不应封闭;2、非回转体类零件的主视图一般应选择工作位置;3、表达一个零件,必须画出主视图,其余视图和图形按需选用;4、铸造零件应当壁厚均匀;5、上下偏差和公差都可以为正,为负和为0;三．作图题1、三角形EFG在平面ABCD上,求其H面投影;2、完成螺栓连接的图样;3、补全W投影;4、求作W投影;5、求作相贯线V、W投影;6、由轴测图补画视图;7、将物体的主视图改画成剖视图;机械制图练习题21、剖视图的种类可分为视图、视图和局部剖视图;答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制,最好画成与主要轮廓或剖面区域的对称线成角,互相平行,间隔均匀的线;答案：45゜；平行细实3、剖切面的种类可分为剖切面、的剖切面、几个相交的剖切面;答案：单一；几个平行；4、当机件具有对称平面时,在垂直于对称平面上投影所得的图形,可以为界,一半画成剖视图,一半画成 ;答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为视图, 其断裂边界应以线表示;答案：局部视图；波浪6、在局部剖视图中,波浪线不能与轮廓线 ,也不能轮廓线之外;答案：重合叠；超出7、假想用剖切平面将机件的某处切断,仅画出断面的图形,称为 ,简称 ;答案：断面图；断面8、画在视图轮廓线之外的断面,称为断面；画在视图轮廓线之内的断面,称为断面;答案：移出；重合9、移出断面的轮廓线用线绘制；重合断面的轮廓线用线绘制;答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线时,视图的轮廓线仍需完整的画出,不可 ;答案：重合叠；间断11、将机件的部分结构,用大于原图形所采用的比例画出的图形,称为图；放大部位用线圈出;答案：局部放大；细实12、肋板、轮辐及薄壁结构, 剖切时,一律不画剖面线,并用线将它们与相邻结构分开;答案：纵向；粗实13、较长机件采用折断画法后,其长度应按标注尺寸,断裂边缘常用线画出;答案：实长；波浪14、按一定规律分布的相同结构,只需画出几个完整的结构,其余用线相连或标明中心位置并注明 ;答案：细实；总数15局部放大图上标注的比例是指的线性尺寸与相应要素的线性尺寸之比;答案：放大图形；实际机件二、选择题：每题2分1、用剖切面完全地剖开机件所得的视图称视图;A全剖 B半剖 C 局部剖 D 断面2、用剖切面局部地剖开机件所得的视图称视图;A全剖 B半剖 C局部剖 D断面3．半剖视图以线为对称中心线;A双点画线B虚线 C细实线 D细点画线4全剖视图选用的是剖切面;A单一 B几个平行的 C几个相交的 D其它2、半剖视图选用的是剖切面;A单一 B几个平行的C几个相交的D其它答案：A3、局部剖视图选用的是剖切面;A单一 B几个平行的C几个相交的D其它答案：A4、六个基本视图中最常用的是视图;A主、右、仰 B主、俯、左C后、右、仰 D主、左、仰答案：B5六个基本视图的投影规律是“主俯仰后：长对正；：高平齐；俯左仰右：宽相等;”A主俯仰右B俯左后右 C主左右后 D主仰后右答案：C6、机件向不平行于任何基本投影面的平面投影所得的视图叫;A局部视图B斜视图C基本视图 D向视图答案：B7、在半剖视图中半个视图与半个剖视图的分界线用 ;A粗实线 B细实线C细点画线D波浪线答案：C8在局部剖视图中,视图与剖视部分的分界线用 ;A粗实线 B细实线C细点画线D波浪线答案：D9、重合剖面的轮廓线用线表示;A粗实 B细实C细点画D波浪答案：B10局部放大图的标注中,若被放大的部分有几个,应用数字编号,并在局部放大图上方标注相应的数字和采用的比例;A希腊 B阿拉伯C罗马D中国答案：C11机件具有若干相同结构如齿、槽等,并按一定规律分布时,只需画出几个完整的结构,其余用线连接,并注明该结构的总数;A粗实 B细实C细点画D波浪答案：B12对于零件上的肋板、轮辐、薄壁等,如剖切,不画剖面符号,且用粗实线将它们与相邻结构分开;A横向 B斜向 C纵向 D反向答案：C12、在下图的A-A断面图中,选出正确的断面图 ;答案：A13下图的A-A剖面图中,选出正确的断面图 ;答案：D14在下图中,选出正确的断面图 ;答案：A机械制图练习题3班级姓名得分一、单项选择题在每小题的四个备选答案中,选出一个正确答案,并将正确答案的序号填在题干的括号内;每小题2分,共6分1.已知直齿圆柱齿轮的齿数Z=50,模数m=2,其齿根圆直径是 ;A.Φ100B.Φ104C.Φ96D.Φ952.平面与圆球相交,截交线的空间形状是 ;A.椭圆B.双曲线C.圆D.直线3.已知A 点距H 、V 、W 面的距离分别为10、20、30；B 点在A 点下方5,右方10,前方15,因此可知B 的坐标为 ;A.20,35,15B.20,35,5C.20,5,15D.20,5,5二、双项选择题在每小题的五个备选答案中,选出二个正确的答案,并将正确答案的序号分别填在题干的括号内,多选、少选、错选均不得分;每小题3分,共6分1.已知主视图和俯视图,其正确的左视图是哪两个2.下列配合中属于基孔制配合的是哪两组 A.5js 6H B.6n 7G C.6h 7K D.6p 7H E.6h 7G 三、点线面作图题6分试作出直线EF 与平面ABC 的交点K 的两面投影,并运用重影点判别直线EF 的可见性不可见部分画虚线;四、截交线作图题8分求作圆柱被截切后的水平及侧面投影;五、相贯线作图题8分已知正面和侧面投影,完成水平投影;保留作图线;六、已知组合体的主视图和俯视图,完成组合体的左视图10分七、标注尺寸标出尺寸线、尺寸界线和箭头,不注尺寸数值,但要注 ,R 符号8分八、表达方法10分已知俯视图和半剖的主视图,将左视图画成A-A 全剖视图;机械制图练习题4一、填空题1、在画三视图时,可见的轮廓线用线表示,看不见的轮廓线用表示 ,对称中心线用表示;2、一个完整的尺寸包括、、尺寸界线三个基本要素；3、投影法分为两类;4、正投影的投影特性和类似性三种;5、在三面投影体系中,三个投影面英文名称的简写为和W面;6、空间直线相对于投影面的位置共有三种情况,分别为： ;7、投影面垂线中, 线在V面上的投影积聚为一点;8、在投影面平行面中,正平面在面上的投影反映实形,在和W面上的投影积聚为一条直线;9、在投影面平行线中,侧平线的面反映实长,另外投影分别平行于轴和Y轴;10、点的X坐标为零时,点在 ,点的X、Y坐标为零时,点在Z轴上,点的三个坐标均为零时,点在 ,二、选择题1、已知带有圆孔的球体的四组投影,正确的一组是 ;2．已知立体的主、俯视图,选择正确的左视图;3、已知圆柱截切后的主、俯视图,正确的左视图是 ;4、已知立体的主、俯视图,判断正确的左视图是 ;5、根据主、俯视图,选择正确的左视图;三、作图题1、按1：1作图做在第二张空白处机械制图练习题5班级姓名得分一填空题1、螺距P、导程Ph、线数n的关系是：；对于单线螺纹：2、螺纹按用途的不同,可分为和 ;3、常用的螺纹紧固件有等五种;4、螺纹紧固件连接的基本形式有：、和螺钉连接 ;5、圆柱齿轮按轮齿方向的不同分为、、人字齿等;6、键的种类很多,常用的有、钩头楔键等;7、M20×表示是螺纹,公称直径、螺距和旋向分别为 ;8、已知直齿圆柱齿轮分度圆的直径d=105mm,齿数z=35,则齿轮模数m为 .9、图框线用画出；不可见轮廓线用画出;10、标题栏位于图纸的 ;二选择题1．选择正确的左视图;2．选择正确的左视图;3．选择正确的左视图;4．选择正确的左视图;5．选择正确的左视图;三作图题1、参照图例完成下图形比例1：1,保留作图痕迹机械制图练习题6班级姓名学号得分一、在平面ABC内作一条水平线,使其到H面的距离为10mm;10分二、作平面△ABC和平面△EFG的交线,并判别可见性;10分三、根据给出的视图,补画第三视图或视图中所缺的图线;14分,每题7分1.2.四、在指定位置将主视图画成剖视图;12分五、补画视图中的缺线;12分六、指出下列螺纹画法中的错误,并将正确的画在指定位置;8分七、在指定位置画出剖面图键槽深为3mm;8分八、解释轴承304的含义,并在图中画出其与孔和轴的装配结构;8分九、读零件图,并回答问题;18分1．该零件采用了哪些视图、剖视图或其它表达方法说明数量和名称; 2．指出该零件在长、宽、高三个方向的主要尺寸基准;3．说明Φ40H7的意义;4．说明M68╳2的含义;5．画出左视图的外形;6.说明符号的含义;机械制图练习题6答案一、在平面ABC内作一条水平线,使其到H面的距离为10mm;10分二、作平面△ABC和平面△EFG的交线,并判别可见性;10分三、根据给出的视图,补画第三视图或视图中所缺的图线;14分,每题7分1.2.四、在指定位置将主视图画成剖视图;12分五、补画视图中的缺线;12分六、指出下列螺纹画法中的错误,并将正确的画在指定位置;8分七、在指定位置画出剖面图键槽深为3mm;8分八、解释轴承304的含义,并在图中画出其与孔和轴的装配结构;8分304：向心球轴承,04表示滚动轴承内径为20mm,3表示尺寸系列;九、读零件图,并回答问题;18分1．该零件采用了哪些视图、剖视图或其它表达方法2．指出该零件在长、宽、高三个方向的主要尺寸基准;3．说明Φ40H7的意义;4．说明M68╳2的含义;5．画出左视图的外形;6.说明符号的含义;答：1.主视图采用了全剖,左视图采用了局部剖,俯视图,B-B、C-C断面图及D-D局部剖视图;2.长度方向尺寸基准是M27孔的轴线,高度方向基准是底面,宽度方向基准是Φ45孔的轴线3.Φ40H7表示：基本尺寸为Φ40的孔,H7为公差带代号,H为基本偏差代号,7为公差等级;4. M68╳2表示,公称直径为68mm的普通细牙螺纹,M为螺纹代号,2为螺距;5.左视图外形略6. 前者表示用去除材料的方法获得的表面粗糙度,Ra的值为μm.；后者表示,是由不去除材料的方法获得的零件表面;机械制图练习题7班级姓名得分一、判断题;对的打√,错的打×每题3分,共15分1、机体的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及准确度无关;2、图样中所标注的尺寸,为该图样所示机件的最后完工尺寸,否则应另加说明;3、当需要指明半径尺寸是由其它尺寸所确定时,应用尺寸线和符号“R”标出,但要注写尺寸数字;4、在同一图形中,对于尺寸相同的孔、槽等成组要素,可仅在一个要素上注出其尺寸和数量;5、当标注极限偏差时,上下偏差的小数点必须对齐,小数点后的位数可不相同;二、单项选择题：每题5分,共25分1、同一基本尺寸的表面,若具有不同的公差时,应用分开;a、粗实线b、细实线c、虚线2、在机械制图中,汉字的高度不应小于 mm.a、 b、 c、3、在同一金属零件的零件图中,当图形中的主要轮廓线与水平成45°时,该图形的剖面线应画成与水平成的平行线;a、30°b、45°c、30°或60°4、绘制局部放大图时,当同一机件上有几个被放大的部分时,必须用依次标明被放大的部位;a、阿拉伯数字b、罗马数字c、希腊字母5、装配图中的指引线可画成折线,但只可曲折次;a、一b、二c、三三、多项选择题：每题5分,共10分1、下列字体高度属于公称尺寸系列的为：a、 b、 c、10mm d、14mm2、粗实线在图上的一般应用 ;a、可见轮廓线b、尺寸界线c、可见过渡线d、引出线四、简答题：每题10分,共20分1、请说明下面焊缝标注各个数字代表的含义;10分2、下面零件的机械加工工艺结构是错误的,请修正;每题5分,共10分12磨削五、完善尺寸标注不用标注尺寸值,标出尺寸线即可：共30分机械制图练习题7答案一、判断题;对的打√,错的打×每题3分,共15分3、机体的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及准确度无关; √2、图样中所标注的尺寸,为该图样所示机件的最后完工尺寸,否则应另加说明; √3、当需要指明半径尺寸是由其它尺寸所确定时,应用尺寸线和符号“R”标出,但不要注写尺寸数字;√4、在同一图形中,对于尺寸相同的孔、槽等成组要素,可仅在一个要素上注出其尺寸和数量;√5、当标注极限偏差时,上下偏差的小数点必须对齐,小数点后的位数可不相同;×二、单项选择题：每题5分,共25分1、同一基本尺寸的表面,若具有不同的公差时,应用 b 分开;a、粗实线b、细实线c、虚线2、在机械制图中,汉字的高度不应小于 c mm.a、 b、 c、3、在同一金属零件的零件图中,当图形中的主要轮廓线与水平成45°时,该图形的剖面线应画成与水平成 c 的平行线;a、30°b、45°c、30°或60°4、绘制局部放大图时,当同一机件上有几个被放大的部分时,必须用 b 依次标明被放大的部位;a、阿拉伯数字b、罗马数字c、希腊字母5、装配图中的指引线可画成折线,但只可曲折 a 次;a、一b、二c、三三、多项选择题：每题5分,共10分3、下列字体高度属于公称尺寸系列的为： a, b, c, da、 b、 c、10mm d、14mm4、粗实线在图上的一般应用 a, c ;a、可见轮廓线b、尺寸界线c、可见过渡线d、引出线四、简答题：每题10分,共20分1、请说明下面焊缝标注各个数字代表的含义;此标注表示对称交错断续角焊缝,焊角尺寸为5mm,其35段焊缝,每段焊缝长度为50mm,焊缝间距为30mm.4、下面零件的机械加工工艺结构是错误的,请修正;解：改正为：12五、 完善尺寸标注不用标注尺寸值,标出尺寸线即可：共30分机械制图练习题8班级 姓名 得分一、选择题共20题,每题2分,共40分;1、幅面代号为A4的幅面尺寸B ×L 为 ;×420 ×297 ×841 ×5942、左视图反映物体的 、 、 、 ;A.上、下、左、右B.上、下、前、后C.前、后、左、右D.3、如右图所示,直线CD 是 ; A.铅垂线B.侧垂线C.正垂线D.侧平线4、平行于水平面而与另外两个投影面均垂直的平面称为 ;A.正平面B.侧平面C.水平面D.一般位置平面5、截平面与圆柱轴线平行时,其截交线为 ;A.圆B.矩形C.椭圆D.椭圆弧加直线6、将机件向基本投影面投射所得的视图称为 ;A.局部视图B. 向视图C.基本视图D.斜视图7、半剖视图中半个剖视与半个视图之间的分界线用 ;A.双点画线B. 细点画线C.细实线D.细虚线8、钻孔的底部应画成 ;°°°°9、内螺纹的大径用表示,外螺纹的中径用表示;；d1 ；d2 ；d1 ；D210、沿一条螺旋线形成的螺纹为螺纹;A.单线B. 双线C.多线D.以上均不正确11、多线螺纹的线数为3,导程为24mm,则其螺距为 mm;12、在Tr40×14P7LH-7e的螺纹标记中,螺纹种类为 ;A.普通螺纹B.梯形螺纹C.锯齿形螺纹°非密封管螺纹13、螺纹终止线用来表示;A.粗实线B.细实线C.细虚线D.细点画线14、通过轮齿顶部的圆的直径称为齿顶圆直径,用字母来表示;D.以上均不正确15、在公式d=mz中,m称为齿轮的 ,它是设计、制造齿轮的重要参数;A.齿厚B.齿距C.模数D.齿数16、在普通平键中,B型键是结构;A.圆头B.方头C.单圆头D.以上均不正确17、55°非密封管螺纹的特征代号为 ;18、在滚动轴承代号6202中,02代表内径代号,则该轴承的内径为 mm;19、在滚动轴承代号6202中,6代表轴承类型为 ;A.圆锥滚子轴承B.深沟球轴承C.角接触球轴承D.推力球轴承20、一张作为加工和检验依据的零件图应包括以下基本内容：图形、尺寸、和标题栏;A.尺寸公差B.表面结构C.热处理D.技术要求二、填空题共40空,每空1分,共40分;1、正投影的三条投影规律是：主、俯视图对正,主、左视图平齐,俯、左视图相等;2、标注尺寸由、、三个要素组成,线性尺寸的数字应注写在尺寸线的或 ;3、截平面与圆锥轴线垂直时,其截交线为 ;4、由下向上投射所得的视图称为 ;5、斜视图常用来表达机件上的结构,向视图是可以自由移位的 ;6、内、外螺纹总是成对使用的,只有当内外螺纹的、、、和五个要素完全一致时,才能正常旋合;7、常见的螺纹牙型有、、和 ;8、沿同一条螺旋线形成的螺纹,相邻两牙在中径线上对应两点间的轴向距离称为 ;9、传动螺纹包括、和等;10、在普通螺纹标记中,粗牙螺距;11、在M16×14P7-5g6g的螺纹标记中,14表示 ,7表示 ,5g表示 ,6g表示 ;12、根据GB/规定的齿轮画法,齿顶圆和齿顶线用线绘制,分度圆和分度线用线绘制,齿根圆和齿根线用线绘制;13、键是标准件,常用的键有、和楔键;14、销是标准件,通常用于零件间的连接或定位;常用的有、和开口销;15、常见的三种螺纹紧固件是连接、连接和连接;三、判断题共20个小题,每小题1分,共20分;1、5 : 1是缩小比例;2、不可见轮廓线用细虚线绘制;3、投射线互相平行的投影方法称为中心投影法;4、正面用字母H表示;5、在正面上得到的视图称为俯视图;6、俯视图和左视图都反映物体的前后位置关系;7、同一机械图样中的同一零件的剖面线应方向相同、间隔相等;8、断面图的画法和剖视图的画法一致;9、外螺纹牙底或内螺纹牙顶相切的假想圆柱或圆锥的直径称为小径;10、螺纹上相邻两牙在中径线上对应两点间的轴向距离称为螺距;11、对于单线螺纹,导程等于螺距;12、普通螺纹属于紧固螺纹;13、右图中螺纹的旋向为左旋;14、在螺纹的标记中,无论何种螺纹,旋向为左旋时均应在规定的位置注写“LH”字样,未注“LH”者均指右旋螺纹;15、M8×1-LH表示的粗牙普通螺纹;16、在画外螺纹时,牙顶线用粗实线表示,牙底线用细实线表示;17、齿廓曲线和分度圆的交点处的径向与齿廓在该点处的切线所夹的锐角称为齿形角,用α表示;18、模数大,齿距p也大,齿厚s、齿高h也随之增大,因而齿轮的承载能力增大;19、键连接是一种可拆连接;20、在普通平键的标记：键 GB/T1096 18×11×100中,100表示键的长度L为100mm;四、解释下列标记的含义;共30分1、说明下列螺纹标记的含义;每题5分,共20分1M20× LH－5g6g－S2B36×14P7－7H－L3G1A1-LH4RC2、说明滚动轴承代号的含义;每题5分,共10分162042 30204五、计算题;20分=38,两齿轮的中心距a=130mm,已知两啮合齿轮的模数m=4mm,大齿轮齿数Z2试计算大小两齿轮分度圆、齿顶圆、齿根圆的直径及传动比i;机械制图练习题9班级姓名得分一、填空题30分1 ．标注时,大于半圆的圆弧应注________; 小于半圆的圆弧应注________2 ．当要求同时标注公差带代号和相应的极限偏差时,则后者应加上______3 ．实物小而复杂,画图时一般应选择比例4 ．基本视图有______个,即______视图、______视图、______视图、______视图、______视图、______视图5 ．用于一般连接的螺栓与被连接件的光孔间是否属于配合关系___________6 ．在装配图中,宽度小于或等于______mm的狭小面积的剖面,可用______代替剖面符号7 ．局部放大图应尽量配置在______附近8 ．已知立体的主、俯视图,正确的左视图是9 ．零件尺寸标注的合理性是指满足___________要求和____________要求10．在装配图中可假想沿某些零件的结合面______或假想将某些零件______后绘制,需要说明时可标注“拆去××等”二、选择题30分11．螺纹的公称直径是指螺纹的A、大径;B、中径;C、小径12．关于这里四种重合剖面的画法,哪一个图画的正确A B C D13．获得投影的要素有投射线、、投影面;A.光源B.物体C.投射中心D.画面14．生产现场和技术交流活动中的工程图样,是由或原图复制而成的复制图;A.描图B.工程图C.底图D.照片15．下列关于齿轮参数不正确的叙述是 ;a由于两齿轮啮合时齿距必须相等,所以模数也必须相等;b分度圆和节圆是两个几乎完全相同的概念,两啮合齿轮的中心距总是等于分度圆半径之和,或节圆半径之和; c对直齿圆柱齿轮而言,根据模数和齿数可以计算出齿轮的其他参数;d两齿轮啮合的传动比,等于它们的齿数之比,也等于节圆半径之比; 16．下列几种直线,与侧垂线不垂直的是 ;a正垂线; b铅垂线; c侧平线; d正平线; 17．已知一立体的主视图和俯视图,关于它的左视图,哪一个是正确的A B CD18．机械工程图样和建筑工程图样主要采用的方法绘制;A.平行投影B.中心投影C.斜投影D.正投影19．已知一立体的主视图和俯视图,关于它的三个左视图,有以下几种说法,哪一种判断是正确的A a、c正确B b正确C a正确D a、b正确20．国家标准规定,汉字系列为、、、5、7、10、14 ;三、作图题40分21．在指定位置将主视图画成全剖视图;22．已知两视图,求作第三视图;23．指定位置将机件的主视图画成阶梯剖视图;机械制图练习题10班级姓名得分一、填空10分1、标题栏中的比例是指与相应要素的线性尺寸之比;2、标注尺寸的三要素为、、 ;4、主俯视图长对正、、；为三视图的投影规律;5、同一机件如在用不同的比例画出,其图形大小________；但图上标注的尺寸数值________不同/相同;6、图纸的基本幅面有五种,其中________纸最小;二、已知立体的三面投影图和体上点的两面投影,标出它们的第三面投影,并填空12分三、请写出以下符号所代表的意义;6分φ R Sφ SR t C四、根据给出的两视图,求作左俯视图;15分五、选择正确的左视图,在正确答案的编号处打“√”;4×3=12分。
机械制图零件图习题及答案
机械制图零件图习题及答案机械制图是机械工程专业学生必修的一门课程，它是机械设计的基础，对于学生们来说是非常重要的。
在学习机械制图的过程中，零件图是一个非常重要的部分。
通过做一些习题，学生们可以更好地理解和掌握零件图的绘制方法和规范。
在机械制图中，零件图是将机械零件的形状、尺寸、位置和加工要求等信息以图形的形式表达出来的一种图形。
在绘制零件图时，需要遵循一定的规范和标准，以确保图纸的准确性和可读性。
下面是一些机械制图零件图的习题及答案，供学生们参考和练习：习题一：绘制一个直径为50mm的圆柱体。
答案：首先，确定圆柱体的中心位置，然后用半径为25mm的圆规画出圆柱体的外轮廓。
接着，用直尺将圆柱体的高度标注出来，并用直尺连接两个圆的上下切线，形成一个长方形。
最后，用直尺连接长方形的四个角，形成一个完整的圆柱体。
习题二：绘制一个直径为40mm的圆柱体上的螺纹孔。
答案：首先，按照习题一的方法绘制一个直径为40mm的圆柱体。
然后，根据螺纹孔的要求，在圆柱体上标注出螺纹孔的位置和尺寸。
接着，根据螺纹孔的规格，选择合适的螺纹符号并标注在图纸上。
最后，用直尺连接螺纹孔的两侧，形成一个完整的螺纹孔。
习题三：绘制一个直径为60mm的圆盘。
答案：首先，确定圆盘的中心位置，然后用半径为30mm的圆规画出圆盘的外轮廓。
接着，用直尺将圆盘的直径标注出来，并用直尺连接两个圆的上下切线，形成一个长方形。
最后，用直尺连接长方形的四个角，形成一个完整的圆盘。
习题四：绘制一个直径为80mm的圆盘上的凹槽。
答案：首先，按照习题三的方法绘制一个直径为80mm的圆盘。
然后，根据凹槽的要求，在圆盘上标注出凹槽的位置和尺寸。
接着，用直尺连接凹槽的两侧，形成一个完整的凹槽。
通过做这些习题，学生们可以更好地理解和掌握机械制图零件图的绘制方法和规范。
同时，通过不断练习，学生们的绘图能力和准确性也会得到提高。
希望这些习题及答案对学生们的学习有所帮助。
机械制图零件图习题(打印练习)
1) 该零件属于 轴套 类零件。
零件名称 轴 ，材料――45 ----------------- ，比例------- 1 ------------ 。
2) 图的左端上方粗实线图形称 局部 视图。
3) 主视图采用 局部 咅H 视， 简化的画法。
还采用了局部放大、 断面图 和局部视图表达方法。
4) 图的右端下方的移出断面图中螺孔尺寸为 ______________ 。
5) 图中表面粗糙图值最小为 ------- 1.6 ---------------- ，最大为 ------ 6.3 ---------------- 。
7) 轴的左端外圆键槽尺寸，长 ------- 40 ----------- ，宽 ----- 8 --------------- 。
8) 轴的右端外圆键槽尺寸，长 -------20 ----------- 。
宽 --------6 ------------ 。
0 0239)$ 28K7 ( ——. ---- )中的 K 表示 ---------- 公差等级代号 -------- ,7 表示 ------ 公差等级 -------- ，公差值是0.020------- 0.003mm ----------- 。
1、读零件图并回答问题.一与L.21一 &—95 RQ51C220~250HBQ 2. M URIS.tti】：21 45M S(tt). (s (f4)1:2 ------------ ，件数6) 24；2oo 的最大极限尺寸为24.000 ---------- ，最小极限尺寸为 23.800看懂十字接头零件图，并回答下列问题：根据零件名称和结构形状，此零件属于箱壳 类零件，采用 HT200____________ 材料。
该零件由 箱壳部分、套筒部分、底板部分、和肋板部分等组成。
在主视图上，下列尺寸属于哪种类型（定形、定位）尺寸： 80是 ______________ 尺寸；38是 _______________ 尺寸；40是________ 尺寸；①34是 定形尺寸。
机械制图练习题8[零件图]
![机械制图练习题8[零件图]](https://img.taocdn.com/s3/m/2a1cba895ef7ba0d4a733bf0.png)
第8部分阅读零件图阅读零件图回答问题：1．阅读输出轴零件图，回答下列问题：（1） 此零件是类零件，主视图符合位置原则。
（2） 主视图采用了剖视，用来表达；下方两个图形为图，用来表达和结构；右方图形为图，用来表达；上方图形为图，表达。
（3） 零件上50n6的这段轴长度为，表面粗糙度代号为。
（4） 轴上平键槽的长度为，宽度为，深度为，定位尺寸为。
（5） M22x1.5-6g的含义是。
（6） 图上尺寸22x22的含义是。
（7） 50n6的含义：表示基本尺寸为，公差等级为，是配合的非基准轴的尺寸及公差带标注， 其偏差值为。
（8） 的含义：表示被测要素为，基准要素为，公差项目为， 公差值为。
（9） 在图上指定位置画出C-C移出断面图。
2. 阅读偏心轴零件图，回答下列问题。
2．阅读偏心轴零件图，回答下列问题：（1） 该零件名称为，图号为，材料为，属于类零件。
（2） 绘图比例为，属于比例，表示是的两倍。
与主轴线的（3） 偏心轴的基本组成形体是个体，其直径尺寸分别为、、，28-0.03-0.08偏心距为。
的定位尺寸是和，其表面粗糙度为。
（4） 图中孔12+0.016（5） 零件上共有处倒角，尺寸为。
（6） 主视图中右部同一直径分别标注的原因是；38的表面粗糙度为，38-0.02的表面粗糙度为，该轴段处将与某零件的孔有关系。
-0.05的基本尺寸为，该尺寸最大可以加工到，最小可以加工到，其公差值为。
（7） 20-0.01-0.02（8） 右下图上方没有任何标注，是因为它的位置是在。
（9） 该零件图中表面粗糙度要求最高的是，最低的是。
3. 阅读轴套零件图，回答下列问题3．阅读轴套零件图，回答下列问题：（1） 该零件名称为，图号为，材料为，采用了比例。
（2） 该零件共用了个图形来表达，其中主视图作了，并采用了画法；A-A是图，B-B是， D-D是，还有一个图是。
（3） 在主视图中，左边两条虚线表示，其距离是，与其右边相连的圆的直径是。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制图练习题8[零件图]第8部分阅读零件图阅读零件图回答问题：1．阅读输出轴零件图，回答下列问题：（1） 此零件是类零件，主视图符合位置原则。
（2） 主视图采用了剖视，用来表达；下方两个图形为图，用来表达和结构；右方图形为图，用来表达；上方图形为图，表达。
（3） 零件上50n6的这段轴长度为，表面粗糙度代号为。
（4） 轴上平键槽的长度为，宽度为，深度为，定位尺寸为。
（5） M22x1.5-6g的含义是。
（6） 图上尺寸22x22的含义是。
（7） 50n6的含义：表示基本尺寸为，公差等级为，是配合的非基准轴的尺寸及公差带标注， 其偏差值为。
（8） 的含义：表示被测要素为，基准要素为，公差项目为， 公差值为。
（9） 在图上指定位置画出C-C移出断面图。
2. 阅读偏心轴零件图，回答下列问题机械制图练习题8[零件图]2．阅读偏心轴零件图，回答下列问题：（1） 该零件名称为，图号为，材料为，属于类零件。
（2） 绘图比例为，属于比例，表示是的两倍。
与主轴线的（3） 偏心轴的基本组成形体是个体，其直径尺寸分别为、、，28-0.03-0.08偏心距为。
的定位尺寸是和，其表面粗糙度为。
（4） 图中孔12+0.016（5） 零件上共有处倒角，尺寸为。
（6） 主视图中右部同一直径分别标注的原因是；38的表面粗糙度为，38-0.02的表面粗糙度为，该轴段处将与某零件的孔有关系。
-0.05的基本尺寸为，该尺寸最大可以加工到，最小可以加工到，其公差值为。
（7） 20-0.01-0.02（8） 右下图上方没有任何标注，是因为它的位置是在。
（9） 该零件图中表面粗糙度要求最高的是，最低的是。
机械制图练习题8[零件图]3. 阅读轴套零件图，回答下列问题3．阅读轴套零件图，回答下列问题：（1） 该零件名称为，图号为，材料为，采用了比例。
（2） 该零件共用了个图形来表达，其中主视图作了，并采用了画法；A-A是图，B-B是， D-D是，还有一个图是。
（3） 在主视图中，左边两条虚线表示，其距离是，与其右边相连的圆的直径是。
中间正方形的边长为， 中部40长的圆柱孔的直径是。
（4） 该零件长度方向的尺寸基准是，宽度和高度方向的尺寸基准是。
（5） 主视图中，67和1420.1属于尺寸，40和49属于尺寸； 所指的曲线是与的相贯线， 所指的曲线是与的相贯线。
（6） 尺寸1320.2的上偏差是，下偏差是，最大极限尺寸是，最小极限尺寸是，公差是。
（7） 轴套零件上表面值要求最高的是，最低的是。
（8） 表示：对的要求，公差值为。
机械制图练习题8[零件图]4．阅读管板零件图，回答下列问题：4. 阅读管板零件图，回答下列问题（1） 该零件名称为，材料为，比例为，属于类零件。
（2） 该零件的主视图采用了剖视；左视图采用了画法，以表示直径相同且成规律分布的孔，其中直径为25.5的 管孔有个，直径为16的孔有个；另外两个图分别是和。
（3） 此零件上有个螺纹孔，其尺寸为，含义为；其细部结构在图上表示，采用比例为。
（4） 管孔的细部结构在图上表示，采用比例为。
（5） 管板上25.5管孔的定位尺寸为，16安装孔的定位尺寸为。
（6） 管板多数表面的粗糙度为。
（7） 该零件的外形尺寸为，其右端面有和结构。
（8） 试给该零件制定出合理的技术要求。
机械制图练习题8[零件图]5. 阅读端盖零件图，回答下列问题5．阅读端盖零件图，回答下列问题：（1） 端盖的材料是，图样比例是，属于比例，类零件。
（2） 主视图采用了B-B剖视图，其主要表达意图是；左视图是图，主要表达。
（3） 该零件的轴向主要基准为，径向主要基准为。
（4） 右端面上11圆孔的定位尺寸为。
（5） 1/4是螺纹，其大径为，小径为，螺距为。
（6） 3-M6 13表示个孔，大径为，螺孔深为。
（7） 16H7是基制的孔，公差等级为级，其极限偏差为。
（8） 的含义：表示被测要素是，基准要素是，公差项目为， 公差值为。
（9） 零件左部凸台为形，定形尺寸为；右部凸台为形，定形尺寸为。
（10）在指定位置处画出右视的外形图（不画虚线）。
机械制图练习题8[零件图]6．阅读十字接头零件图，回答下列问题：（1） 根据零件名称和结构形状判断，该零件属于类零件。
（2） 十字接头的结构由三部分组成，分别为、和。
（3） 零件长、宽、高三个方向的主要基准为、、。
（4） 该零件用了个主要图形来表达，采用方法表达内部结构，用图表达肋板的形状和厚度。
（5） 指出主视图中下列尺寸属于哪种类型的尺寸：80是尺寸；38是尺寸；40是尺寸；24是尺寸；是尺寸。
22+0.033（6） 40+0.039的最大极限尺寸为，最小极限尺寸为，公差为，查表改写成公差带代号后应为 0，表示基制的孔。
（7） 的含义：表示被测要素为，基准要素为，公差项目为， 公差值为。
（8） 零件上共有个螺纹孔，它们的尺寸是。
（9） 该零件中要求最高的表面为，其表面粗糙度为。
（10） 在指定位置处画出B-B剖视图。
机械制图练习题8[零件图]7．阅读拨叉零件图，回答下列问题：（1） 该零件采用的材料牌号为，应用了比例，属于类零件。
（2） 拨叉零件共用了个图形来表达形体结构，主视图是，采用了方法，主要用来表达； 另外两个图形的名称为和，分别表达和。
（3） 零件长、宽、高三向的主要尺寸基准为、、。
（4） 主视图中表明键槽位于，其宽度为，深度为，两侧面的表面粗糙度为。
（5） 零件右下方有一个形状为的凸台，其直径尺寸为，定位尺寸为；其右端有一个， 尺寸为。
（6） B-B表明连接肋板的形状为形，其厚度为，表面粗糙度为。
（7） 该零件的主要结构是部位的结构和部位的结构。
表明其最大极限尺寸为，最小极限尺寸为，极限偏差为，转化成公差带代号后应标注（8） 20+0.021。
（9） 在指定位置处画出A向局部视图。
（10） 在零件图中加标一两项形位公差。
机械制图练习题8[零件图]8．阅读底座零件图，回答下列问题：（1） 该零件的名称是，材料为，属于类零件。
（2） 底座零件共用了个图形来表达形体结构，主视图采用了，左视图采用了；另外还有、和。
（3） 零件长向的尺寸基准为，宽向的尺寸基准为，高向的尺寸基准为。
（4） 主视图的表达目的是表明；左视图的表达目的是表明； 俯视图的表达目的是表明。
（5） 零件的前方主要形状为，其左右两边有形的凸台，后方有形的凸台。
（6） 该零件上一共有个螺纹孔，其中上端有个，标注为；前面有个， 标注为；后面有个，标注为；左右各有个，标注为。
（7） 该零件中的的配合表面有处，分别为， 其中要求最高的表面粗糙度为。
（8） 底座为件，其拔模斜度为，铸造圆角为。
（9） 在指定位置处画出左视图的外形图。
机械制图练习题8[零件图]10. 阅读减速器箱盖零件图，回答下列问题9．阅读减速箱箱盖零件图，回答下列问题：，材料为，比例为，表示图形是零件的倍。
，主要表达；左视图采用了，还有处，主要表达；俯视图主要表达；图是，表示制的孔，其极限偏差为，最大极限尺寸为，最小极限尺寸为，公差为。
机械制图练习题8[零件图]10．阅读阀盖零件图，回答下列问题：（1）阀盖零件图采用了哪些表达方法，各视图表达重点是什么？（2）用文字指出长、宽、高、三个方向主要尺寸基准。
（3）说明下列尺寸意义：□（4）左视图中的下列尺寸属于哪种类型尺寸（定形、定位）？□□（5） 最大极限尺寸为________，最小极限尺寸为________，公差为________,查表改写成 公差带代号为________。
（6）阀盖加工面表面粗糙度为 的共有________处。
（7）图中①指的是________线；②指的是________线。
（8）解释图中形位公差的意义：--------（9）画出G向视图和E--E剖视图。
11．阅读泵体零件图，回答下列问题：K向称为________图。
（2）泵体长方形底板的定形尺寸是________，底板上两沉孔的定位尺寸是________。
别是________、________、________。
（4）泵体上共有大小不同的螺纹孔________个，它们的螺纹标注分别是________________________________________。
（5）解释的含义________________________________。
（6）解释G1/8的含义________________________________。
（7）解释符号 的含义________________________________。
（8）内孔表面的表面粗糙度要求是________，外圆表面的表面粗糙度代号是________。
12．阅读减速箱箱体零件图，回答下列问题：13．阅读泵体零件图，回答下列问题：14．阅读蜗轮箱体零件图，回答下列问题：15．阅读轴架零件图，回答下列问题：16．阅读轴架零件图，回答下列问题：（1）该零件的名称是________，比例是________，材料是________，其中HT表示__________。
还有一个是________图。
（3）尺寸H9中，是________尺寸，H表示________，9表示________，H9表示________。
（4）尺寸M6-7H中：M表示________，6表示________尺寸，7H表示________。
（6）在移出剖面图上，尺寸30是________方向上的尺寸，28是________方向上的尺寸。
（7）支架左测圆筒的定形尺寸为________，支架右测斜板的定位尺寸是________。
