变频空调室外机变频模块替换指引
变频空调售后维修指南(玉、绿、凉系列)
变频空调售后维修指南（玉、绿、凉系列）1、外机控制器简要介绍1.1 室外机控制器各单元电路示意1.2 室外控制器关键位置的测试方法1.2.1 15V/12V/5V 等电源的测试点及测试方法1.2.2 5V 和3.3V 电源的测试点及测试方法1.2.3 整流桥的测试点及测试方法1.2.4 IGBT 和IPM 模块的测试点及测试方法1.3 室外机控制器状态指示灯的识别方法外机控制器3 灯彼此独立，三灯采用亮1s 灭1s 的方式，也就是亮1s，灭1s 为闪烁一次。
当一个灯连续灭3s 的时候说明上一个计数周期结束，当重新开始亮后，表示下一个计数周期开始。
2、常见售后故障分析2.1 通讯故障(E6)故障点的确认方法（根据外机板三个指示灯的显示情况进行判断）2.1.1 三灯均不亮1、首先用万用表的交流电压档测试外机电器盒接线板上N(1)与3之间的电压，如果无电压则检测内机侧接线板是否有电，如果内机侧接线板没有电压则检查内机接线是否正确，否则更换内机控制器。
2、如室内机供电正常，则检查室外机的接线是否正确，是否存在接线错误或接线松脱的现象。
3、如果以上2种现象均不存在则可以直接更换外机控制器。
2.1.2 三灯中任意一个灯或多个灯常亮外机板出现三灯常亮，一般由于外机控制器上的主IC 没有工作，因此直接更换外机板。
2.1.3 只有红灯闪烁1、用万用表直流电压档测量C503 两端的电压，如果电压值在0～3.3V 之间，说明内机已经发送了信号只是外机没有接收到，可以直接更换外机板。
2、如果C503 两端的电压恒为高电平（3.3V 左右）或者恒为低电平（0V 左右）则可以用万用表的交流电压档测量外机接线板上的通讯线（2）对零线（N1）之间的电压，电压在0V 至20V 左右跳动说明内机有信号发送，外机没有接收到，属于外机故障，更换外机板。
如果没有变动，则说明内机根本没有发送信号或通讯线断路，检查通讯线或更换内机控制器。
2.2 外风机不运转交流风机的测试方法：拔出风机的红色线，棕色线，黑色线，然后用万用表的电阻档测试红、棕、黑3 线两两之间的电阻，一般为几百欧，否则为开路，则判定为风机坏。
变频空调电路和变频模块分析
通讯电路通讯规则：从主机（室内机）发送信号到室外机是在收到室外机状态信号处理完50毫秒之后进行，副机同样等收到主机（室内机）发送信号处理完50毫秒之后进行，通讯以室内机为主，正常情况主机发送完之后等待接收，如500毫秒仍未接收到信号则再发送当前的命令，如果1分钟（直流变频为1分钟，交流变频为2分钟）内未收到对方的应答（或应答错误），则出错报警；同时发送信息命令给室外，以室外机为副机，室外机未接收到室内机的信号时，则一直等待，不发送信号，通讯时序如下所示：电路分析由于空调室内机与室外机的距离比较远，因此两个芯片之间的通信（+5V信号）不能直接相连，中间必须增加驱动电路，以增强通信信号（增加到+24V），抵抗外界的干扰。
下图为室内外通讯电路图，其中上部份为室内通讯电路，下部份为室外通讯电路。
二极管D1、电阻R1、R2、R47、电容C3、C4、稳压二极管CW1组成通讯电路的电源电路，交流电经D1半波整流，R1、R2限流后，R47电阻分流后，稳压二极管CW1将输出电压稳定在24V，再经C3、C4滤波后，为通信环路提供稳定的24V电压，整个通信环路的环流为3mA左右。
光耦IC1、IC2、PC1、PC2起隔离作用，防止通讯环路上的大电流、高电压串入芯片内部，损坏芯片，R3、R18、R21、R22电阻限流，将稳定的24V电压转换为3mA的环路电流，R23、R42电阻分流，保护光耦，D2、D5防止N、S反接。
当通信处于室内发送、室外接收时，室外TXD置高电平，室外发送光耦PC2始终导通，若室内TXD发送高电平“1”，室内发送光耦IC2导通，通信环路闭合，接收光耦IC1、PC1导通，室外RXD接收高电平“1”；若室内TXD发送低电平“0”，室内发送光耦IC2截止，通信环路断开，接收光耦IC1、PC1截止，室外RXD 接收低电平“0”，从而实现了通信信号由室内向室外的传输。
同理，可分析通信信号由室外向室内的传输过程。
悦轩风变频柜机维修指导
2.常见售后故障分析
2.4 IPM保护（H5） 1、拔掉电源插头3分钟后重新上电，如果马上出现H5， 则检查压缩机的接线是否有误或者松脱，如果接线无误则 更换外机控制器。更换外机控制器后如果仍然立刻出现 H5，则为压缩机故障，请更换压缩机。 2、如果运行一段时间后才出现H5保护，此时需要看 用户运行环境是否真正很恶劣（如冷凝器脏堵等），如果 运行环境恶劣则属于正常地保护；如果运行环境不恶劣， 则需要进一步检查压缩机线是否反接，模块螺钉是否打紧， 是否存在压缩机故障或者系统有堵塞的情况，如果以上故 障均不存在，则更换外机控制器。
4.注意事项
3.2、更换内机控制器故障依然存在 如果更换内机控制器故障依然存在，则需要检查接线是否有误， 检查内风机和感温包是否存在故障。 如果以上故障均不存在则请检查外机。 4、注意事项 1、更换变频机的外机控制器主板前，必须确认其是合格品之后方 可进行更换，防止由于更换的主板本来就是有故障的，以至于 影响后续的维修。需进行的测试如下：
注意事项
变频电器盒更换注意事项 3、各线不能碰管，不能碰四通阀体，不能碰压缩机体， 不能碰钣金件锐边。 压缩机的地线、风机的地线、电器 盒的地线必须单独打在一个地线螺钉孔，严禁一孔打多线， 地线示意图如附件所示。 4、切实做好电器盒的防水、防潮、防静电措施，在电器 盒拆卸和安装过程中必须佩戴静电环，在扎线过程中尽量 不要碰元器件。 5、严格按照变频电器盒部件维修指导页图示的走线以及 扎线方式，图示见附件。各线的插簧必须插到位，严禁虚 插、错插、漏插。扎线，严禁配线的两端拉得过紧，要求 留有一定的松度，以免配线因被拉过紧脱离插片、连接器 或感温包套管等。 线扎头留长3mm～5mm，防止线扎 头过长摩擦盖板发出异响。
关于变频机在维修过程中需更换室外电控板等必须直接更换室外电解读
请各中心、各销售公司要求各签约技术服务单位严格执行
特此通知！
国内营销公司售后管理部
编制/日期 审核/日期 批准/日期
申力 2008/10/9 发：售后管理部、各中心、各销售公司、各签约技术服务单位 温建华 2008/10/9 金江 2008/10/9
1、KFR-26GW/BP3DN1Y-C 2、KFR-35GW/BP3DN1Y-C 3、KFR-26GW/BP2DY-E 4. KFR-35GW/BP2DY-E 5. KFR-50LW/BP3DN1Y-C 6. KFR-26GW/BP2DY-M 7. KFR-35GW/BP2DY-M 8. KFR-51LW/BP2DY-E 9. KFR-26GW/BP2DY-N 10. KFR-35GW/BP2DY-N 11.KFR-26GW/BP2DN1Y-W 12. KFR-35GW/BP2DN1Y-W
关直接更换室外电控盒组件的
技术通知
第 1 页共 1 页
变频机电控的核心部件是变频模块,为保证变频模块在工作时的可靠性和稳定性, 在生产过程中,对变频模块的安装工艺要求极其严格.而在维修过程中需要更换室外电 控板时,都需要重新安装变频模块,为保证此时的变频模块安装工艺,现要求在维修过程 中有更换室外电控板等涉及到要重新安装变频模块时,必须直接更换室外电控盒组件, 以保证变频模块安装良好，具体涉及到的机型包括:

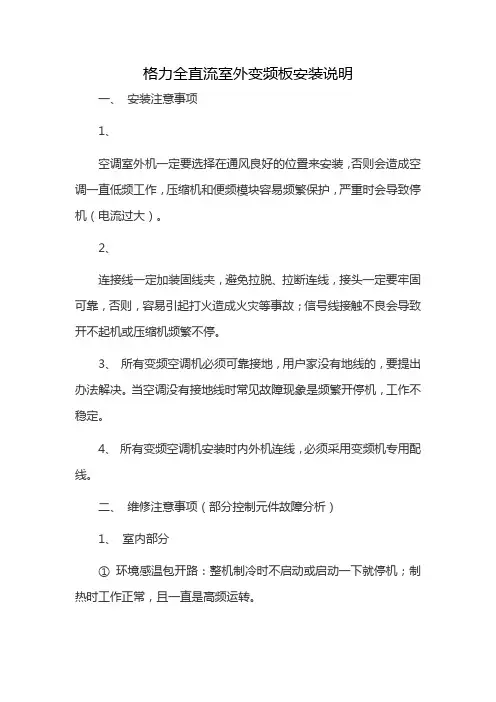

格力全直流室外变频板安装说明
格力全直流室外变频板安装说明一、安装注意事项1、空调室外机一定要选择在通风良好的位置来安装，否则会造成空调一直低频工作，压缩机和便频模块容易频繁保护，严重时会导致停机（电流过大）。
2、连接线一定加装固线夹，避免拉脱、拉断连线，接头一定要牢固可靠，否则，容易引起打火造成火灾等事故；信号线接触不良会导致开不起机或压缩机频繁不停。
3、所有变频空调机必须可靠接地，用户家没有地线的，要提出办法解决。
当空调没有接地线时常见故障现象是频繁开停机，工作不稳定。
4、所有变频空调机安装时内外机连线，必须采用变频机专用配线。
二、维修注意事项（部分控制元件故障分析）1、室内部分①环境感温包开路：整机制冷时不启动或启动一下就停机；制热时工作正常，且一直是高频运转。
②管温包开路是：分体机和灯箱柜机，容易出现工作6分钟至10分钟就停外机，液晶显示的会显示E2并停止室外机。
③管温包短路时：制冷是无防冻结保护,外机不启动；制热是无防高温保护，整机停止工作。
④所有温控元件阻值有偏差时，频率会一直出现高频不降频或是一直低频不上升。
（有些温控元件在不通电的情况下阻值正常，最好是通电检查。
）三、室外部分①压缩机过热保护器，当其出现保护时:停室外机，外机主板指示灯闪烁且长时间开不了机。
②室外化霜管温头开路时：制冷正常：制热时会45分钟就化霜一次，10分钟解除化霜，反复循环。
③室外化霜管温短路时：制冷制热均不会工作。
④室外机环境感温包开路时：对空调机运转不受影响。
⑤室外机环境感温包短路时：制冷时不受影响，制热时空调一直低频运转，频率不上升。
⑥压缩机排气口感温包开路时，空调机运转一直处于高频（不会降频）。
⑦压缩机排气口感温包短路时：制冷制热均开不起机。
⑧变频器（模块）的故障判断及更换a、开机后测量p 、N－之间是否有300V左右的直流电压b、检查5V与12V输出是否正常，可以在室外机找点测量c、如（a）和（b）正常之后，检测U、V、W三相是否有平衡交流电输出。
荣信变频单元板更换过程
荣信高压变频更换功率单元板过程第一步：拆卸单元下图为荣信变频单元1.要将1处的两根光纤拔掉放到一边。
注意两根光纤的上下顺序，可以看光纤上白色线号管的名称。
（如上图中，标号1处为光纤孔，2处为单元高压电缆接线柱，3处为固定单元的螺丝。
）13212.再将2处的5根高压电缆拆下。
拆电缆前先将这5根电缆从上到下做个标记，以便恢复接线时不会接错。
注意螺丝上红色的标记，恢复时要按照标记恢复。
（下图中间的三根为三相输入电缆（红圈圈上的），剩下的2根为单项输出电缆，输出电缆不要接错位置。
）。
23.将3处的固定螺丝拆掉（注：不用拆单元上端的螺丝，该螺丝为滑道螺丝，见下图红色标注），此时即可把单元从柜子上抽出。
一定要注意拆单元时注意别刮到光纤！第二步：更换单元板1.拔下4，5两处插子，拔下之前一定要做好标记，尤其是5处的4个线插子，安装时万万不能插反！！！（如上图中，标号4处有两个线3453插子，左侧的为温控信号，右侧的为单元板电源插子。
标号5处有4个线插子，分别为4路IGBT驱动线插子）452.拆下单元板四角上的四个螺丝（见下图），更换上新的板子，把4和5处共6个线插子都插好插紧！（一定注意要和原来顺序一样！！！）。
6第三步：安装单元更换完成，将单元安装回变频柜上，上好固定螺丝，按原来的顺序接好高压电缆，插好两根光纤（也要注意上下顺序，如忘了，可以参看其他单元）。
注意：1.卸单元的时候只卸下面的螺丝。
上面的不要卸。
2.先不要急于拆单元上的线，把上面我提到的要标注顺序的线都做好标记再拆，以确保恢复安装时能够正确！。
现场模块及变频器更换手册
• 3、手动输入配置参数， • 适用于所有变频器，必备HIM配置面板。 变频器参数有几百个，常用参数大概40个左 右，都需要手动输入，其他的可以使用默 认值。
变频器在更换后，首先进行 恢复出场值设置，步骤： HIM配置面板 1、先按“ALT”键,然后 按 (+/-),输入参数197,按回车进 行编辑 2、按上下键进行选择，将 197 参数设置为1，按下回车 进行保存。
2
总拼变频器
总拼变频器参数设置
参数号 43 44 44 45 54 55 79 80 82 83 参数名 Motor NP Hertz Motor NP RPM Motor NP Power Mtr NP Pwr Units Maximum Voltage Maximum Freq Speed Units Feedback Select Maximum Speed Overspeed Limit 当前设置值 50HZ 1440rpm 11 kilowatts 400VAC 110HZ Hz Open Loop 50 0 Motor Data Motor Data Motor Data Motor Data Torq Attributes Torq Attributes Spd Mode Limits Spd Mode Limits Spd Mode Limits Spd Mode Limits 参数组
• 感谢冲压车间支持！ • 同时因本人水平有限，发现 有什么问题请及时给与提醒， 指正，谢谢！
Chrisபைடு நூலகம்Chen 2009-12-14
网卡 设置网络节点地 址
配置波特 率
• 按照其控制方式的不同，变频器更换后参 数恢复分为3种模式： • 1、通过NetWORX将变频器备份下载到变 频器中，步骤类似于1756_DNB与1734的 更换，在此不做赘述。 • 适合网络控制类型变频器，（N300主线B 线输送控制变频器、调整线及摩擦线部分 变频器） • 2、通过HIM配置面板下载程序， • 适合所有变频器，目前很多变频器缺少HIM 配置面板。（程序保存及恢复步骤下面详 述）
51变频柜机室外售后通用电控盒的使用指引
27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62
KFR-51LW/BP2DN1Y-JM5(3) KFR-51W/BP2N1-ME190
DA150S1C-20FZ
DA130M1C-31FZ C-6RZ146H1A KFR-51LW/BP2DN1Y-JM6(3) KFR-51W/BP2N1-MF190 DA130M1C-31FZ KFR-51LW/BP2DN1Y-K(2) KFR-51W/BP2N1-E272 DA150S1C-20FZ C-6RZ146H1A KFR-51LW/BP2DN1Y-K(3) KFR-51W/BP2N1-E241 DA150S1C-20FZ DA150S1C-20FZ KFR-51LW/BP2DN1Y-K(3)A KFR-51W/BP2N1-E191 DA130M1C-31FZ KFR-51L2 DA150S1C-20FZ KFR-51LW/BP2DN1Y-KA(3) KFR-51W/BP2N1-E191 DA150S1C-20FZ KFR-51LW/BP2DN1Y-KD(3) KFR-51W/BP2N1-N191 DA130M1C-31FZ KFR-51LW/BP2DN1Y-KE(2) KFR-51W/BP2N1-F194 DA150S1C-20FZ KFR-51LW/BP2DN1Y-L(2) KFR-51W/BP2N1-C274 DA150S1C-20FZ DA150S1C-20FZ KFR-51LW/BP2DN1Y-L(3) KFR-51W/BP2N1-C247 C-6RZ146H1A DA130M1C-31FZ KFR-51LW/BP2DN1Y-L(3)A KFR-51W/BP2N1-C190 DA150S1C-20FZ KFR-51LW/BP2DN1Y-R(2) KFR-51W/BP2N1-C274 KFR-51LW/BP2DN1Y-R(3) KFR-51W/BP2N1-C247 KFR-51LW/BP2DN1Y-R(3)A KFR-51W/BP2N1-C190 KFR-51LW/BP2DY-E KFR-51LW/BP2DY-E(3) KFR-51LW/BP2DY-E(3)(E) KFR-51LW/BP2DY-H(4) KFR-51LW/BP2DY-Q(4) KFR-51LW/BP3DN1Y-F(3) KFR-51LW/BP3DN1Y-I(3) KFR-51LW/BP3DN1Y-IB(3) KFR-51LW/BP3DN1Y-IF(3) KFR-51LW/BP3DN1Y-J(1) KFR-51LW/BP3DN1Y-J(2) KFR-51LW/BP3DN1Y-L(1) KFR-51LW/BP3DN1Y-L(2) KFR-51LW/BP3DN1Y-L(3) KFR-51LW/BP3DN1Y-R(1) KFR-51LW/BP3DN1Y-K(1) KFR-51LW/BP3DN1Y-K(3) KFR-51LW/BP3DN1Y-KA(1) KFR-51LW/BP3DN1Y-KE(2) KFR-51LW/BP3DN1Y-V(1) KFR-51LW/BP2DN1Y-V(2) KFR-51W/BP2-240L KFR-51W/BP2-B242 KFR-51W/BP2-BE242 KFR-51W/BP2-241 KFR-51W/BP2-241 KFR-51W/BP3N1-A190 KFR-51W/BP3N1-D191 KFR-51W/BP3N1-C190 KFR-51W/BP3N1-J190 KFR-51W/BP3N1-D270 KFR-51W/BP3N1-D192 KFR-51W/BP3N1-C271 KFR-51W/BP3N1-C192 KFR-51W/BP3N1-C190 KFR-51W/BP3N1-C271 KFR-51W/BP3N1-E270 KFR-51W/BP3N1-E190 KFR-51W/BP3N1-E270 KFR-51W/BP3N1-F193 KFR-51W/BP3N1-F270 KFR-51W/BP2N1-F272 DA150S1C-20FZ DA150S1C-20FZ C-6RZ146H1A DA130M1C-31FZ DA150S1C-20FZ C-7RV113H0S DH210S1C-21FZ DH210S1C-21FZ DH210S1C-21FZ DH210S1C-21FZ DA130M1C-31FZ DA130M1C-31FZ DA130M1C-31FZ DA130M1C-31FZ DA150S1C-20FZ DA130M1C-31FZ DA150S1C-20FZ DA130M1C-31FZ DA130M1C-31FZ DA150S1C-20FZ DA150S1C-20FZ DA130M1C-31FZ DA150S1C-20FZ DA130M1C-31FZ DA150S1C-20FZ DA150S1C-20FZ
常见变频空调室外机电路工作原理及组成
常见变频空调室外机电路工作原理及组成一、室外机电控系统特点变频空调器电控系统由室内机和室外机组成。
本节对几种常见形式的室外机电控系统的特点作简单说明。
1.海信KFR-4001GW/BP室外机电控系统电控系统由室外机主板和模块板两块电路板组成。
室外机主板处理各种输入信号，对负载进行控制，并集成幵关电源电路，向模块板输出6路信号和直流15V电压，模块处理后输出频率与电压均可调的三相交流电，驱动压缩机运行。
2.海信KFR-2601GW/BP室外机电控系统电控系统由室外机主板和模块板两块电路板组成。
海信KFR-2601GW/BP室外机电控系统的特点与海信KFR-4001GW/BP基本相同；不同之处在于幵关电源电路设在模块板上，由模块板输出直流12V电压，为室外机主板供电。
3.海信KFR-26GW/11BP室外机电控系统电控系统由模块板和室外机主板两块电路板组成。
海信KFR-26GW/11BP室外机电控系统与前两类电控系统相比最大的区别在于，CPU和弱电信号处理电路集成在模块板上，是室外机电控系统的控制中心。
室外机主板的幵关电源电路为模块板提供直流5V和15V电压，并传递通信信号和驱动继电器，作用和定频空调器使用两块电路板中的强电板相同。
4,美的KFR—35GW/BP2DN1Y-H (3)室外机电控系统电控系统由室外机主板一块电路板组成。
功率模块、硅桥、CPU和弱电信号处理电路、通信电路等所有电路均集成在一块电路板上，从而提高了可靠性和稳定性，出现故障时维修起来也最简单，只需更换一块电路板，基本上就可以排除室外机电控系统的故障。
总结：① 交流变频空调器室内机主板与定频空调器室内机主板的单元电路基本相同，大部分单元电路的工作原理也相同，因此学习或维修时可以参考定频空调器电控系统。
② 室外机主板从整体看比较复杂，体积大且电路较多。
如果细分到单元电路，可以看出其实也有规律可循，只有部分电路或电气元器件相对于定频空调器而言是没有接触过的，只要认真学习，大多数读者都可以学会。
72变频柜机室外售后通用电控盒的使用指引
对应外机型号 KFR-72W/BP2N1-D273 KFR-72W/BP2N1-B331 KFR-72W/BP2N1-B270 KFR-72W/BP2N1-B274 KFR-72W/BP2N1-B334 KFR-72W/BP2N1-B333 KFR-72W/BP2N1-E333 KFR-72W/BP2N1-A332 KFR-72W/BP2N1-A270 KFR-72W/BP2N1-J333 KFR-72W/BP2N1-J270 KFR-72W/BP2N1-G333 KFR-72W/BP2N1-C330 KFR-72W/BP2N1-C271 KFR-72W/BP2N1-C274 KFR-72W/BP2N1-A271 KFR-72W/BP2N1-D273 KFR-72W/BP2N1-C333 KFR-72W/BP2N1-C330 KFR-72W/BP2N1-C271 KFR-72W/BP2N1-J270 KFR-72W/BP2N1-7 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59
KFR-72LW/BP2DN1Y-KE(2) KFR-72LW/BP2DN1Y-L(2) KFR-72LW/BP2DN1Y-L(3) KFR-72LW/BP2DN1Y-R(2) KFR-72LW/BP2DN1Y-R(3) KFR-72LW/BP2DN1Y-V(2) KFR-72LW/BP2DN1Y-V(3) KFR-72LW/BP2DY-E KFR-72LW/BP2DY-H(4) KFR-72LW/BP2DY-Q(4) KFR-72LW/BP3DN1Y-C KFR-72LW/BP3DN1Y-D(1) KFR-72LW/BP3DN1Y-F(3) KFR-72LW/BP3DN1Y-I(3) KFR-72LW/BP3DN1Y-IB(3) KFR-72LW/BP3DN1Y-IF(3) KFR-72LW/BP3DN1Y-J(1) KFR-72LW/BP3DN1Y-J(2) KFR-72LW/BP3DN1Y-K(1) KFR-72LW/BP3DN1Y-K(3) KFR-72LW/BP3DN1Y-KA(1) KFR-72LW/BP3DN1Y-KE(2) KFR-72LW/BP3DN1Y-L(1) KFR-72LW/BP3DN1Y-L(2) KFR-72LW/BP3DN1Y-L(3) KFR-72LW/BP3DN1Y-R(1) KFR-72LW/BP3DN1Y-V(1) KFR-72LW/BP3DN1Y-V(3)
自动空调调速模块更换(1)
自动空调调速模块的更换
1、打开前面罩，找到空调滤芯（在雨刮连杆下面），如下图：
2、在驾驶室内操作空调控制面板,使内外循环开关处于外循环状态,此时内外循环风门开启
（通过空调滤芯查看），如下图：
内外循环开关
内外循环风门
内外循环风门打开
3、拆掉空调滤芯：将3个空调滤芯固定卡扣向上推开即可拆卸，如下图
空调滤芯
空调滤芯固定卡扣
4、找到调速模块
调速模块
调速模块实物照片
5、用十字螺丝刀将固定调速模块的两个标准件松开，取出调速模块，将新的调速模块更换
上去，并将标准件拧紧，此时去驾驶室操作空调控制面板，查看故障是否消除，如故障消除，将空调滤芯重新装上，盖上前面罩，更换工作完成。
空调主控板更换案例分享
空调主控板更换案例分享
显示屏报E6 故障，应急启动开关失灵，控制电压5伏正常，开关正常。
美的这款空调24000BTA功率大保护功能完善，室内机室外机都有电脑版，都有变压器。
室外机是5跟接线，绿黄的花线不是地线而是通讯线。
都有光电耦合快控制。
外机使用 220v大功率继电器。
室内机电脑版4只小继电器都是风速调速控制，电脑版上没有启动电容。
使用其他电脑版替换安装前测试正常。
3种风机调速。
压缩机输出控制。
延时，温控都正常。
缺陷保护功能不完善，完全靠压缩机的自身保护。
原装风机居然是4档调速。
白线L 其他的红，黄，绿，灰。
234,250，320,346.风机的启动电容2UF 分体式安装在接线盒内。
拆除原装电脑版改变接线。
安装好替代的电脑版，试机正常。
外机继电器线圈供电由室内机的压缩机输出供电，继电器主触点供电，接电源接线柱。
主电源的220V 分支接室内机。
接收头安装到空旷的面板下。
遥控风速温控正常。
拆下来的室内室外机电脑版和变压器拆配件使用。
更换变频器措施范文
更换变频器措施范文变频器是一种能够控制和调节电机转速的设备，广泛应用于工业生产中。
然而，由于长时间使用或者其他原因，变频器可能会出现故障或需要更换。
下面将介绍更换变频器的具体措施。
一、故障诊断及检测在更换变频器之前，首先需要对其进行故障诊断和检测，确定故障原因以及是否需要更换。
故障诊断一般包括以下几个步骤：1.检查电源：确保电源供应稳定，并检查变频器的电源线是否连接正常。
2.检查设备：检查与变频器连接的电机和其他设备是否正常工作，排除其他故障因素的可能。
3.检查变频器本身：检查变频器是否出现故障报警、温度过高等异常情况，并检查变频器的显示屏、按键是否正常工作。
4.检查编程和参数设置：检查变频器的编程和参数设置是否正确，是否符合工作要求，并与原有设备的参数进行比对。
通过以上步骤的检测和诊断，可以确定是否需要更换变频器。
二、选购合适的变频器如果确定需要更换变频器，下一步就是选购合适的变频器。
在选择变频器时，需要考虑以下几个方面：1.功率和转速要求：根据原有设备的功率和转速要求，选择适合的变频器。
一般来说，要保证新的变频器能够满足原有设备的工作要求，并且有一定的余量。
2.控制方式和接口：根据工艺和控制需求，选择合适的控制方式和接口。
常见的控制方式包括电压源控制和电流源控制，而接口则包括模拟接口、数字接口、总线接口等。
3.品牌和质量：选择知名品牌的变频器，可以确保产品的质量可靠，售后服务完善，减少故障率和维修成本。
4.兼容性和扩展性：确保新的变频器能够兼容原有设备，并且具备一定的扩展性，以应对未来的工艺需求变化。
根据以上几个方面的考虑，选择合适的变频器品牌和型号。
三、更换变频器的步骤1.切断电源：在进行更换变频器之前，必须切断电源，以确保安全。
2.拆卸原有变频器：先拆卸原有变频器，注意标记好各个线缆的接线位置和编号，以便于后续安装。
3.安装新的变频器：根据新变频器的安装说明书，将其安装到相应位置。
注意接线准确无误，并进行牢固的固定，以防震动导致接线松动。
高压变频器功率单元替换步骤详解
高压变频器功率单元替换步骤详解单元柜内的功率单元模块的电气及机械性能完全一致，经确认由于某一单元故障而导致变频器不能正常工作，可以在允许设备退出的时间用备用单元替换。
功率单元的替换依照以下步骤进行：
1)停机，使变频器退出运行状态；
2)切断高压电源，推出高压柜小车(有旁路柜时.可以由旁路柜的隔离开关将变频器隔离)，将本地或远程高压分断开关锁定，并将高压柜接地开关接地；
3)打开单元柜柜门，等待所有单元的指示灯熄灭；
4)拔掉故障单元的TX、RX两根光纤头；
5)卸下故障单元的R、S、T输入电源接线和L1、L2输出连接铜排；
6)拆下故障单元与轨道的固定螺钉；
7)将故障单元沿轨道拔出，注意轻拿轻放；
8)将新单元上的光纤座塞子安放到更换下来的单元上；
9)按与上述拆卸相反的顺序将备用单元装上并接线；
10)系统重新上电投入运行。
JSK2011-021关于72变频柜机室外售后通用电控盒的使用指引(配件编码：2033483SH002)
示例 1：状态代码：0000 00 表示为 C-7RVN153HOW 压缩机， 无电子膨胀阀
示例 2：状态代码：0100 00 表示为 C-7RZ292H13AA 压缩机， 无电子膨胀阀
3、使用本通用电控盒时必须遵行先选择后上电原则，拨码开关必须正确对应表 1 压缩机型号 对照表及表二电子膨胀阀选择对照表进行选择之后方可上电进行试机运行。严禁上电之后再选择 严禁上电之后再选择 调整拨码开关。 （注：拨码开关必须拨到位，不能使拨码开关处于中间位置。 ） 调整拨码开关。 注：本通用电控盒板拨码开关如上图所示，SW1（四位）为压缩机选择开关，SW2（第一位） 为电子膨胀阀选择开关，开关拨到 ON 侧表示为 1，拨到数字侧表示为 0。
关于 72 变频柜机室外售后通用电控盒的 使用指引(配件编码：2033483SH002 使用指引 配件编码：2033483SH002) 配件编码
文件号：JSK2011-021 第7页 共8页
5、如更换前外机使用电控盒为正放电控盒，在使用本通用电控盒进行维修时，需要将顶盖处的 如更换前外机使用电控盒为正放电控盒，在使用本通用电控盒进行维修时， 海绵去掉，否则会影响顶盖的装配。 海绵去掉
需紧固此三处 螺钉
（1） 、将小挡板固定到本变频通用电控盒上； （2） 、紧固小挡板与中隔板处的螺钉及室内 端子板组件与右围板处的螺钉；
编制/日期 审核/日期 批准/日期
覃
森
2011-11-16 2011-11-16 2011-11-16 发：售后管理部、各分部售后管理部、 各签约技术服务单位
储诚兵 金 江
正放电控盒顶盖处海绵需去掉
五、使用本变频室外通用电控盒注意事项： 使用本变频室外通用电控盒注意事项： 1、 在使用本电控盒之前， 请重点确认故障外机所使用的压缩机型号及电子膨胀阀使用情况， 并按本指引中的表格对拨码开关进行选择； 2、使用本通用电控盒时必须遵行先选择后上电原则，拨码开关必须正确对应表 1 压缩机型 号对照表及表二电子膨胀阀选择对照表进行选择之后方可上电进行试机运行。严禁上电之后再 严禁上电之后再 选择调整拨码开关。 （注：拨码开关必须拨到位，不能使拨码开关处于中间位置。 ） 选择调整拨码开关。 3、状态灯运行情况说明：上电后注意观察黄灯，绿灯，红灯的闪烁情况，正常为 2 秒闪一 次。若出现快闪（每秒闪 2 次）的情况，则说明拨码开关选择失误，请重新检查更正后再上电 试机，具体如下： E51， （1）红灯灭，绿灯快闪，变频空调检测仪显示 E51，说明压缩机型号与本通用电控盒拨码 ）红灯灭，绿灯快闪， 选择不一致； 开关 SW1 选择不一致； E55，说明选择故障外机有电子膨胀阀， （2）黄灯快闪，变频空调检测仪显示 E55，说明选择故障外机有电子膨胀阀，但是外机没 黄灯快闪， 接回气温度传感器。 接回气温度传感器。
5．驱动器损坏，室外机启机就停（变频空调器室外机供电流程介绍）_空调器维修笔记（第2版）_[共2页]
![5．驱动器损坏，室外机启机就停（变频空调器室外机供电流程介绍）_空调器维修笔记（第2版）_[共2页]](https://img.taocdn.com/s3/m/23ffbd385ef7ba0d4b733b46.png)
第二部分 变频空调器故障维修笔记77器试机故障依旧，再开机测量继电器两端无12V 电压，反相驱动器TD62003AD 相对应输入端为1V ，远低于正常值，CPU 输出为5V 高电平。
CPU 与反相驱动器TD62003AD 中间只接有限流电阻R66，断电，测量其阻值已由正常的15k Ω变大为25k Ω，判断电阻损坏。
更换10k Ω/0.25W 电阻试机，室外机通电能听到主控继电器吸合声，压缩机工作，高频运行时滤波电容电压仍为265V 左右，制冷正常，故障排除。
图2-59 KFR-2701GW/Bp 室外机主控继电器驱动电路维修措施 更换电阻R66，由15k Ω/0.125W 更换为10k Ω/0.25W限流电阻损坏是此机型通病，主要原因为电阻功率小而电阻阻值大，实际使用时阻值容易变值增大，TD62003AD 输入端电压降低，内部电路不能反转，相应继电器不能吸合，便出现各种故障。
海信KFR-26GW/Bp 、KFR-2601GW/Bp 、KFR-28GW/Bp 、KFR-2801GW/Bp 、KFR-2701GW/Bp 、KFR-3501GW/Bp 、KFR-50LW/Bp 、KFR-5001LW/Bp 、KFR-60LW/Bp 等变频空调器，如果出现室外风机继电器（高风、中风、低风）、四通阀继电器、主控继电器在工作时不吸合的现象，首先检查CPU 至TD62003AD 反相驱动器之间的限流电阻，设计均为15k Ω/0.125W ，阻值容易变大，相应的继电器不能吸合，更换时应全部改为10k Ω/0.25W 电阻。
如果为应急使用，可直接将电阻短路，不会损坏主板。
KFR-26GW/Bp 、KFR-2601GW/Bp 、KFR-28GW/Bp 、KFR-2801GW/Bp 电阻位号从R305到R311，KFR-2701GW/Bp 、KFR-3501GW/Bp 电阻位号从R64到R67，KFR-50LW/Bp 、KFR-5001LW/Bp 、KFR-60LW/Bp 、电阻位号从R66到R72。
