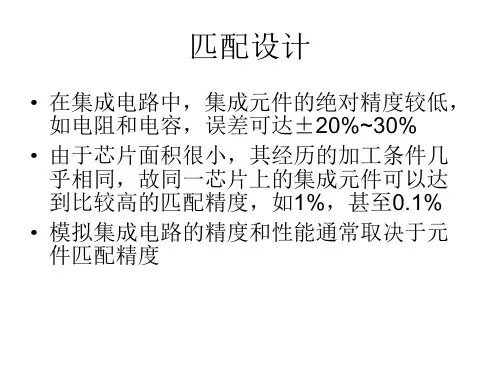

匹配设计
• 称均值mδ为系统失配 • 称方差sδ为随机失配 • 失配的分布: • 3δ失配:
| mδ |+3 sδ 概率99.7%
匹配设计
• 失配的原因
– 随机失配:尺寸、掺杂、氧化层厚度等影响元 件值的参量的微观波动(fluctuation)
匹配设计
• 晶体管匹配:主要关心元件之间栅源电压 (差分对)和漏极电流(电流镜)的偏差
– 栅源电压失配为:
k VGS Vt Vgs1 2k 2 – 漏极电流失配为:
2Vt I D 2 k2 1 I D1 k1 Vgs1
ΔVt, Δk为元件间的阈 值电压和跨导之差, Vgs1为第1个元件的有 效栅电压,k1, k2为两 个元件的跨导
• 降低系统失配的例子
– 一维公用重心设计 – 二维公用重心设计
匹配设计
• 降低系统失配的例子
– 单元整数比(R1:R2=1:1.5) – 均匀分布和公用重心 – Dymmy元件
R1 R2 R1 R2 R1
dummy R1 R2
R2 dummy
匹配设计
• 降低系统失配的例子
– 单元整数比(8:1) – 加dummy元件 – 公用重心布局 – 问题:布线困难,布线 寄生电容影响精度
15Ω
4u
匹配设计
• 系统失配例子 ——电容
假设对poly2的刻蚀 工艺偏差是0.1um, 两个电容的面积分 别是(10.1)2和(20.1)2, 则系统失配约为 1.1%
20um 20um
10um 10um
匹配设计

芯片设计中的模拟电路设计技巧是什么

芯片设计中的模拟电路设计技巧是什么

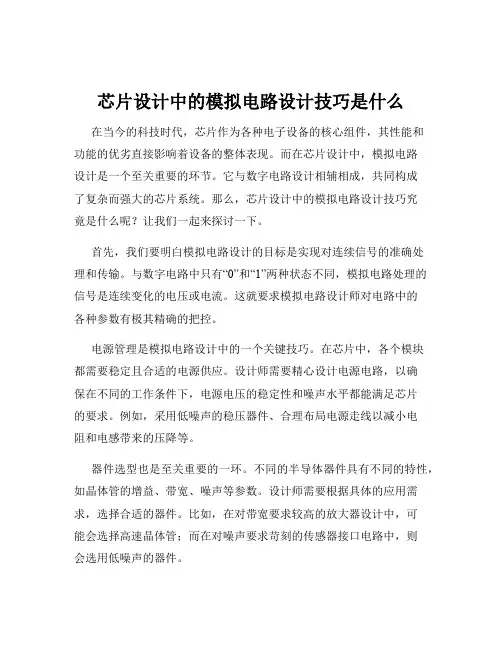

芯片设计中的模拟电路设计技巧是什么在当今的科技时代,芯片作为各种电子设备的核心组件,其性能和功能的优劣直接影响着设备的整体表现。

而在芯片设计中,模拟电路设计是一个至关重要的环节。

它与数字电路设计相辅相成,共同构成了复杂而强大的芯片系统。

那么,芯片设计中的模拟电路设计技巧究竟是什么呢?让我们一起来探讨一下。

首先,我们要明白模拟电路设计的目标是实现对连续信号的准确处理和传输。

与数字电路中只有“0”和“1”两种状态不同,模拟电路处理的信号是连续变化的电压或电流。

这就要求模拟电路设计师对电路中的各种参数有极其精确的把控。

电源管理是模拟电路设计中的一个关键技巧。

在芯片中,各个模块都需要稳定且合适的电源供应。

设计师需要精心设计电源电路,以确保在不同的工作条件下,电源电压的稳定性和噪声水平都能满足芯片的要求。

例如,采用低噪声的稳压器件、合理布局电源走线以减小电阻和电感带来的压降等。

器件选型也是至关重要的一环。

不同的半导体器件具有不同的特性,如晶体管的增益、带宽、噪声等参数。

设计师需要根据具体的应用需求,选择合适的器件。

比如,在对带宽要求较高的放大器设计中,可能会选择高速晶体管;而在对噪声要求苛刻的传感器接口电路中,则会选用低噪声的器件。

版图设计是模拟电路设计中容易被忽视但却极其重要的技巧。

良好的版图设计不仅能够提高电路的性能,还能增强芯片的可靠性。

在版图设计中,要考虑器件的匹配性、寄生参数的影响以及信号的完整性。

例如,对于需要高精度匹配的电阻或电容,应采用共心布局以减小工艺偏差带来的影响;对于高频信号线路,要注意减少寄生电感和电容,避免信号反射和衰减。

反馈技术在模拟电路设计中被广泛应用。

通过引入适当的反馈,可以改善电路的稳定性、线性度和增益精度。

负反馈能够减小增益误差、拓宽带宽并提高线性度,但如果反馈量过大,可能会导致电路不稳定。

因此,设计师需要准确计算反馈系数,以在性能优化和稳定性之间找到最佳平衡点。

噪声管理是模拟电路设计中必须面对的挑战。

实验一 匹配电路仿真与设计精品PPT课件

实验一 匹配电路仿真与设计精品PPT课件
fc
Lp
(b)
1. 打开ADS
三、ADS仿真步骤
OR
2. 新建一个Workspace,并命名为“学号或姓名”
3. 新建原理图
OR
元件库列表
原理图设计界面
元件列表
原理图编辑区
4. 在元件面板列表中选择“Simulating-S Param”,单击 和 放两个Term和一个S-P控件
5. 双击Term1、Term2端口,弹出设置对话框,设置参数:
二、基本阻抗匹配理论
Po
I 2RL
U
2 s
(Rs RL )2
RL
RL
kRs , Pi
U
2 s
Rs
Po
k (1 k)2
Pi
信号源的输出功率取决于Us、Rs和RL。在 信号源给定的情况下,输出功率取决于负 载电阻与信号源内阻之比k。当RL=Rs时可 获得最大输出功率,此时为阻抗匹配状态。 无论负载电阻大于还是小于信号源内阻, 都不可能使负载获得最大功率,且两个电 阻值偏差越大,输出功率越小。
2. 执行菜单命令【Insert】【Template】,选择“S_Params”,在原 理图中插入S参数仿真结果输出模版,并连线
3. 双击元件“MSUB”,设置微带线基本参数
4. 双击“DA_SSMatch1”控件,设置中心频率F、输入阻抗 (与源阻抗 ZS共轭匹配),负载阻抗Zload
5. 设置Term1、Term2的阻抗,S参数的扫频方案,完成设计
6. 双击S-Parameters控件,弹出设置对话框,设置参数
Start: 100MHz Stop: 1100MHz Step-size: 10MHz
7. 选择元件库 “Smith Chart Matching”,单击 ,在原理图中添 加“DA_SmithChartMatching”控件;单击工具栏“ ”和 “ ”,放置地并连接元件

集成电路版图设计基础第五章:模拟IC版图

集成电路版图设计基础第五章:模拟IC版图

电源分布是版图设计中非常重要 的一个环节,它涉及到如何合理 地分布电源网络,以保证电路的
稳定性和性能。
常用的电源分布技术包括电源网 格、电源岛和电源总线等,这些 技术可以有效减小电源网络的阻
抗和减小电压降。
热设计
在模拟IC版图设计中,热设计 是一个不可忽视的环节,它涉 及到如何有效地散热和防止热 失效。
验证与测试
功能验证
通过仿真测试或实际测试,验证版图实现的电路功能是 否正确。
时序验证
检查电路时序是否满足设计要求,确保电路正常工作。
ABCD
性能测试
对版图实现的电路进行性能测试,包括参数、频率、功 耗等方面的测试。
可测性、可维护性和可靠性测试
对版图进行测试,验证其在测试、维修和可靠性方面的 表现是否符合要求。
02
模拟IC版图设计流程
电路设计
确定设计目标
根据项目需求,明确电路 的功能、性能指标和限制 条件。
选择合适的工艺
根据电路需求,选择合适 的工艺制程,确保电路性 能和可靠性。
电路原理图设计
使用电路设计软件,根据 电路功能和性能要求,设 计电路原理图。
参数提取与仿真验证
对电路原理图进行仿真验 证,提取关键参数,确保 电路性能满足设计要求。
版图布局
确定版图布局方案
模块划分与放置
根据电路原理图和工艺制程要求,确定合 理的版图布局方案。
将电路原理图划分为若干个模块,合理放 置在版图上,确保模块间的连接关系清晰 、简洁。
电源与地线设计
考虑可测性、可维护性和可靠性
合理规划电源和地线的分布,降低电源和 地线阻抗,提高电路性能。
在版图布局时,应考虑测试、维修和可靠 性等方面的需求。

IC设计中的模拟电路布局与布线优化技巧

IC设计中的模拟电路布局与布线优化技巧

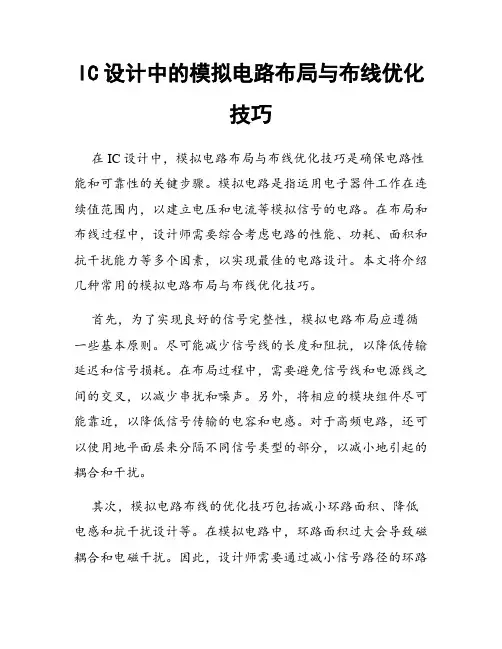

IC设计中的模拟电路布局与布线优化技巧在IC设计中,模拟电路布局与布线优化技巧是确保电路性能和可靠性的关键步骤。

模拟电路是指运用电子器件工作在连续值范围内,以建立电压和电流等模拟信号的电路。

在布局和布线过程中,设计师需要综合考虑电路的性能、功耗、面积和抗干扰能力等多个因素,以实现最佳的电路设计。

本文将介绍几种常用的模拟电路布局与布线优化技巧。

首先,为了实现良好的信号完整性,模拟电路布局应遵循一些基本原则。

尽可能减少信号线的长度和阻抗,以降低传输延迟和信号损耗。

在布局过程中,需要避免信号线和电源线之间的交叉,以减少串扰和噪声。

另外,将相应的模块组件尽可能靠近,以降低信号传输的电容和电感。

对于高频电路,还可以使用地平面层来分隔不同信号类型的部分,以减小地引起的耦合和干扰。

其次,模拟电路布线的优化技巧包括减小环路面积、降低电感和抗干扰设计等。

在模拟电路中,环路面积过大会导致磁耦合和电磁干扰。

因此,设计师需要通过减小信号路径的环路面积来降低干扰。

此外,对于高频和精密模拟电路,还需要特别注意地返回路径的布线,以减小共模干扰。

通过合理布线和引入电源平面,可以降低电感,提高电路的稳定性和可靠性。

另一个重要的优化技巧是降低功耗。

在设计模拟电路时,设计师应该注重功耗优化,以延长电池寿命和提高系统效率。

有效的方式包括降低功耗的电路架构选择、优化功耗的电源供应、使用合适的电源管理电路等。

此外,合理选择和优化器件工作状态也能够有效降低功耗。

例如,在未被使用时关闭模块或降低其工作频率。

此外,模拟电路布局和布线优化中还需要考虑EMI(电磁干扰)和ESD(静电放电)方面的设计。

对于EMI,可以通过合理的地引入来分隔不同信号类型的部分。

同时,考虑到ESD防护是非常重要的,需要对输入、输出和电源等接口进行静电放电保护设计。

使用合适的接地技术和正确的布局布线方式可以有效地降低EMI和ESD问题。

最后,借助于模拟电路设计工具,设计师可以更高效地实现模拟电路布局与布线的优化。
