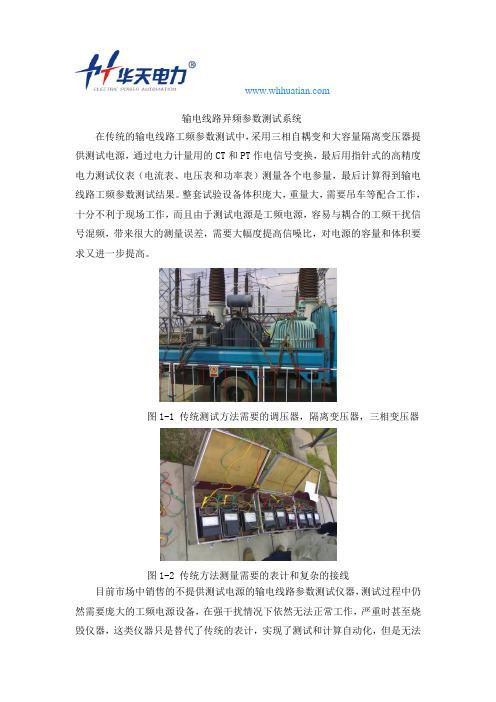

YTLP输电线路工频参数测试系统简介
1 功能
快速准确完成线路的正序电容,正序阻抗,零序电容,零序阻抗等参数的测量,还可以进行线路间互感和耦合电容测量。
2 特点:
2.1 一体化设计,体积小、重量轻。接线简单,各种参数的测试,测试端的接线倒换全部在内部自动完成,接一次线,完成所有测试,极大地提高了现场测试工作效率,如果对端操作配合熟练,一般完成一回线路试验的时间为20分钟。测试过程不需要换线,可以保证测试人员和仪器设备的安全。

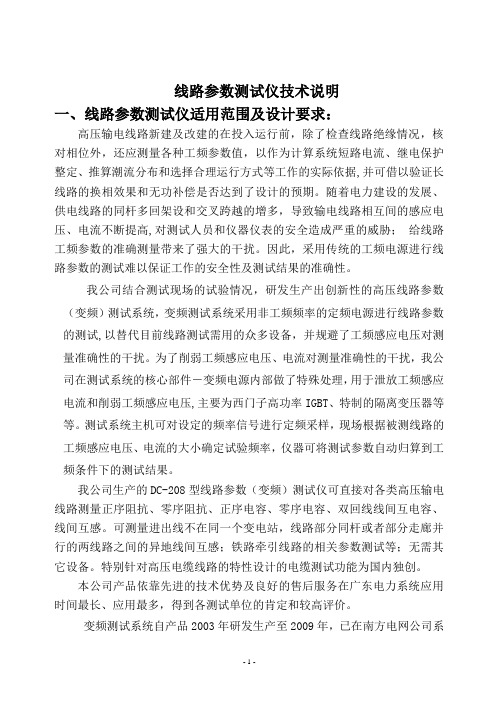

2.2 抗干扰能力强(具有抑制干扰影响的能力),抗干扰的原理是将现场的干扰电压泄放,抑制比可以达到最大200,将干扰电流减小,最大可以减小15倍。
2.3 测试频率选择47.5Hz和52.5Hz,异频测试的频率接近50Hz,具有更好的测试等效性,测试频率偏移导致的阻抗测试系统误差小于0.16%。
2.4 仪器设计已经考虑到短线路和电缆的测试,可以分辨0.001uF的电容和0.001Ω的电阻和电抗,在电容为0.01uF时的测试准确度可以保证:±3%读数±0.001μF;在电阻或电抗为0.01Ω时的测试准确度可以保证:±3%读数±0.001Ω;
2.5 测试信号与干扰信号为1:10倍的情况下,可以准确分离工频干扰和异频测试信号,从而准确测试线路工频参数。如果要求信号与干扰比为1:3的状态下才能分离工频干扰和异频测试信号,试验电压、电流(试验容量)将大出现有的三倍(容量大十倍)。这也是我们仪器采用200V试验电压和3A测试电流的依据。
3 技术指标
3.1 仪器供电电源:三相,~380V±10%,10A,50Hz (有效值)
3.2 仪器内部异频电源特性:
最大输出电压:三相,~200V(有效值)
最大输出电流:10A
输出频率:47.5Hz,52.5Hz
3.3 测量范围:
电容:0.01μF~50μF;
阻抗:0.01Ω~400Ω;
阻抗角:0°~360°;
3.4 测量分辨率:
电容:0.001μF;
阻抗:0.001Ω;
阻抗角:0.01°
3.5测量准确度:
电容:≥1μF时,±1%读数±0.01μF;
<1μF时,±3%读数±0.001μF;
阻抗:≥1Ω时,±1%读数±0.01Ω;
<1Ω时,±3%读数±0.001Ω;
阻抗角:±0.2°
3.6 抗干扰参数
干扰电压:接入仪器测试电源后的纵向感应干扰电压<350V;
干扰电流:线路首末两端短接接地时<40A;
能在仪器输出信号与干扰信号之比为1:10的条件下稳定准确完成测试。
3.7外形尺寸:长595×宽500×高530(mm3)
3.8重量:75Kg
