汽车点火开关原理0
汽车打火原理
汽车打火原理
汽车打火是指发动机成功启动，开始正常工作的过程。
汽车发动机打火需要以下几个原理配合作用：
1. 确保足够的燃料供应：汽车的燃料系统通过油泵将燃油从燃油箱中抽送到发动机。
在发动机启动之前，燃油系统需要建立足够的压力，并将燃油喷射进入发动机的气缸内，以提供燃烧所需的燃料。
2. 碰撞产生火花：汽车发动机通常使用火花塞来点燃燃油空气混合物。
发动机的正时系统确保在活塞达到压缩行程的正上方，并与火花塞的电极相接触时，点燃发动机内的燃料混合物。
3. 压缩空燃混合物：在发动机的压缩行程中，气缸内活塞定向上移，将燃料空气混合物压缩成高压状态。
这种高压状态使得燃料更容易发生燃烧，从而产生动力。
4. 引擎润滑系统：为了确保发动机能够正常工作，发动机润滑系统会通过油泵将润滑油供应到发动机的各个部件，减少部件之间的摩擦和磨损。
上述原理的协同作用使得汽车的发动机能够启动，开始提供动力。
在发动机成功打火之后，其他系统如冷却系统、充电系统等也将开始正常运作，以保证整个汽车的正常行驶。
汽车点火系统工作原理
汽车点火系统工作原理
汽车点火系统的工作原理是通过电流的流动来产生火花，从而点燃汽车发动机燃烧室中的燃油混合物。
汽车点火系统通常包括点火线圈、分电器、点火开关、点火塞和电源等组件。
当驾驶员转动点火开关时，电源会为点火系统提供电流。
电流首先经过点火线圈，点火线圈是由一对线圈绕组组成，其中一个绕组称为初级绕组，另一个绕组称为次级绕组。
当电流通过初级绕组时，它会产生磁场。
然后，通过点火塞连接到次级绕组的电流会在这个磁场的作用下产生高压电流。
高压电流进入分电器，分电器把它分发给各个缸体的点火塞。
分电器根据发动机的脉冲信号，决定将高压电流传递给哪个点火塞。
这样，每个汽缸的燃油混合物就能够被点燃。
点火塞位于发动机的燃烧室中，它由两个电极组成，通过电极之间的间隙，高压电流会产生火花。
当这个火花经过燃油混合物时，燃气就会被点燃。
这个过程会重复多次，以确保每个汽缸的燃油都能够燃烧。
通过点火系统的工作，汽车发动机就能够顺利运行起来。
点火系统的可靠性和效率对于发动机的性能和燃油消耗都有着重要影响。
点火系统的工作原理
点火系统的工作原理
点火系统主要是通过产生高压电弧来点燃气体混合物，使发动机正常运转。
其工作原理包括以下几个步骤：
1. 电源供给：点火系统需要接收电源供给以产生高能电弧。
在大多数汽车中，点火系统通过车辆的电瓶供电。
2. 点火线圈产生高压：点火线圈是点火系统中的关键组件，用于将电池供应的低电压转换为高电压。
点火线圈包括初级绕组和次级绕组。
当通过初级绕组的电流稳定时，它会产生磁场。
3. 点火触发器：点火触发器是控制点火系统的开关，当发动机的活塞到达上止点时，触发器会断开或闭合电路。
这将导致点火线圈中的磁场崩溃，从而在次级绕组中产生高电压。
4. 高压电弧产生：高电压经过次级绕组，并通过分电器分配到各个火花塞上。
当高电压接触到火花塞的中心电极时，会产生电弧。
这个电弧产生了足够的热能来点燃气体混合物。
5. 气体点燃：电弧引燃了气体混合物，并开始燃烧过程。
燃烧产生的能量推动活塞，驱动发动机正常运转。
总的来说，点火系统通过将低电压转换为高电压，并产生高压电弧来点燃气体混合物，使发动机顺利启动和运转。
发动机点火系统的原理
发动机点火系统的原理
发动机点火系统是一种用于提供高压电火花以点燃混合气体的系统，使发动机能够正常工作。
下面是发动机点火系统的工作原理：
1. 点火系统主要由一个点火线圈、点火开关、分电器和火花塞组成。
点火线圈拥有一个高压电源，将低电压转换为高压电源供火花塞点火使用。
2. 点火线圈从电池或者车辆的电力系统接收低压电源，通常为6V或12V。
3. 点火开关用来控制点火系统的开关状态。
当开关处于打开状态时，电流从电池流向点火线圈。
4. 在点火开关打开的情况下，电流流经点火线圈的初级线圈。
当电流通过初级线圈时，会在线圈内产生一个磁场。
5. 当点火开关突然关闭时，电流会突然中断，导致磁场突然崩溃。
这种突然崩溃会在次级线圈产生一个强大的电流。
6. 这个电流通过分电器，分别传送到每个火花塞。
分电器将高电压电流发送到每个火花塞。
7. 每个火花塞的中心电极和侧电极之间有一段空气间隙。
当高电压电流通过这个间隙时，会产生一个强大的电火花。
这个电火花能够点燃汽油和气体混合物，从而启动发动机。
总之，发动机点火系统通过将低压电源转换为高压电源，产生电火花来点燃燃料混合物，从而使发动机正常工作。

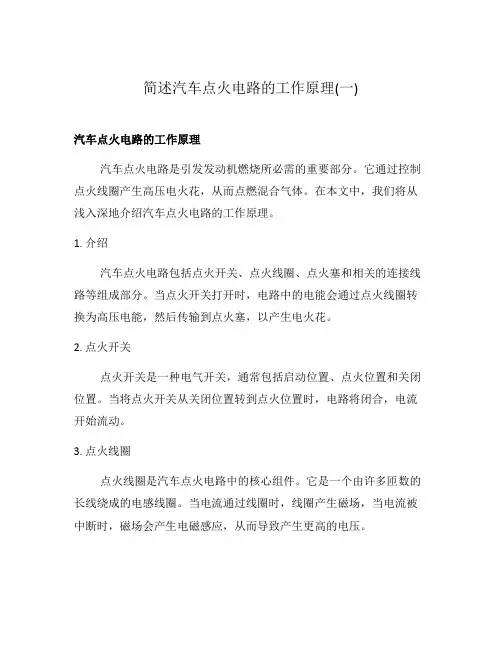

简述汽车点火电路的工作原理(一)
简述汽车点火电路的工作原理(一)汽车点火电路的工作原理汽车点火电路是引发发动机燃烧所必需的重要部分。
它通过控制点火线圈产生高压电火花，从而点燃混合气体。
在本文中，我们将从浅入深地介绍汽车点火电路的工作原理。
1. 介绍汽车点火电路包括点火开关、点火线圈、点火塞和相关的连接线路等组成部分。
当点火开关打开时，电路中的电能会通过点火线圈转换为高压电能，然后传输到点火塞，以产生电火花。
2. 点火开关点火开关是一种电气开关，通常包括启动位置、点火位置和关闭位置。
当将点火开关从关闭位置转到点火位置时，电路将闭合，电流开始流动。
3. 点火线圈点火线圈是汽车点火电路中的核心组件。
它是一个由许多匝数的长线绕成的电感线圈。
当电流通过线圈时，线圈产生磁场，当电流被中断时，磁场会产生电磁感应，从而导致产生更高的电压。
4. 点火塞点火塞是连接点火线圈和汽车发动机的组件。
它包含中心电极、侧电极、绝缘垫和金属外壳。
点火塞中的电火花将在燃烧室中点燃混合气体，使发动机工作。
5. 工作过程当点火开关置于点火位置时，电流流经点火线圈，通过磁感应产生较高的电压。
这个电压会被传送到点火塞，点火塞内部的电极间距会产生电火花。
电火花将点燃混合气体，引发发动机的燃烧过程。
6. 系统保护汽车点火电路通常还包括一些保护装置，以确保系统的安全和可靠性。
例如，点火开关上可能会添加一个启动保护开关，以防止在发动机启动时触发点火。
结论汽车点火电路是汽车发动机正常工作所必需的关键部分。
通过点火开关控制电流的流动，点火线圈将低电压转换为高电压，点火塞通过电火花引发燃烧过程。
保护装置可以确保系统的安全可靠性。
理解汽车点火电路的工作原理对于汽车维护和故障排除非常重要。
汽车点火电路的工作原理1. 介绍汽车点火电路是引发发动机燃烧所必需的重要部分。
它通过控制点火线圈产生高压电火花，从而点燃混合气体。
在本文中，我们将从浅入深地介绍汽车点火电路的工作原理。
2. 点火开关•点火开关是一种电气开关，通常包括启动位置、点火位置和关闭位置。
汽车点火开关结构及电路原理
点火开关介绍
点火开关是汽车上将蓄电池电 源分为不同档位的总控制开关
产品结构图： 锁体总成
点火开关 总成
微动开关 安装螺栓
安装支座
锁体总成爆炸图：
盖板
锁舌复位弹簧
传动杆
锁舌滑块 锁舌滑块
锁体
锁体总成结构图 （锁体隐藏后）：
各零件工作原理：
传动杆：
1、通过点火锁芯传递操作扭矩，通过转动带动 点火开关触片，实现不同的档位功能； 2、传动杆转动时带动锁舌滑块往上运动，带动 锁舌缩进锁体内，方向盘解锁。
锁舌滑块：
传动杆转动时带动锁舌滑块往复运动，带动锁 舌缩进和伸出锁体，方向盘解锁或闭锁。
锁舌：
固定在锁舌滑块上，缩进和伸出锁体，方向盘 解锁或闭锁
锁舌复位弹簧：
给锁舌闭锁复位提供弹力
盖板：
固定弹簧，内部结构防护
点火总成结构图:
点火总成原理：
1、通过传动杆传递的扭矩，转动点火转子，固定在点火转子上的触片转动与底座上的 不同的导电片接触，实现车上电源的切换：OFF、ACC、ON、START
3.铜锡合金（锡青铜）
具有高的耐磨性、机械性能，以及良好的耐蚀性。锡青铜带材经过热稳定 处理后，具有良好的弹性，在开关上可用做弹性接触片、导电片等,同时也是 开关插针的常用材料。棒材在开关上的应用如：组合开关上的喇叭触头等。 常用牌号：QSn6.5-0.1
4.铜铍合金（铍青铜）
该材料是在铜基材中加入了铍元素,经过高温回火后具有很高的强度、弹性、 屈服极限和疲劳极限，此外具有高的导电性、导热性、硬度、耐磨性和蠕变 抗力，是一种性能非常优良的合金，在开关电器上使用十分广泛，一般需要 经过酸洗或镀银。
电源开关爆炸图:
发动机的点火原理
发动机的点火原理发动机的点火系统是发动机正常运转的重要组成部分之一，它的作用是在汽缸内产生点火火花，引燃混合气体，从而使发动机正常工作。
本文将就发动机的点火原理进行详细探讨。
一、点火原理的概述点火原理就是在汽缸内产生高温高压的火花，使燃油点燃的过程。
发动机的点火原理主要有两种方式，即火花塞点火和压燃点火。
火花塞点火是发动机点火系统中最常见的一种方式，它利用高压电流通过火花塞产生火花，引燃燃油。
而压燃点火则是在缸内的温度和压力达到一定程度时，燃料自动点燃。
二、火花塞点火原理火花塞点火原理是目前最为广泛应用的一种点火方式。
其基本原理是通过高压电流使点火线圈产生高电压，通过火花线产生高强度电火花，从而点燃混合气体。
具体而言，火花塞点火原理可分为充电阶段、放电阶段和延长放电阶段三个过程。
1. 充电阶段在充电阶段，点火线圈通过开关连接到电源，点火线圈中的磁场开始充电。
充电时间和充电电压的大小决定了产生的火花能量大小。
2. 放电阶段当火花塞点火信号传来时，开关立刻断开，此时点火线圈中的磁场瞬间崩溃，产生高压电磁感应，使火花塞两端产生高电压。
电压达到一定程度时，空气中的燃油被电离，形成火花，从而点燃混合气体。
放电阶段的时间很短暂，通常只有几毫秒。
3. 延长放电阶段为了确保混合气体完全燃烧，火花塞的延长放电阶段发挥了重要作用。
延长放电阶段在点火结束后的几毫秒内继续提供火花，以保证混合气体充分燃烧。
延长放电时间通常由点火系统的控制模块控制，以适应不同工况下的点火要求。
三、压燃点火原理压燃点火原理是在发动机缸内的高温高压条件下，燃料自动点燃的一种点火方式。
压燃点火的关键在于混合气体的压力和温度，只有在适当的条件下才能发生自动点燃。
此时，不需要外部点火设备，燃烧是自发进行的。
压燃点火的主要应用在柴油机上。
柴油机通过增大压燃室的压缩比，提高压缩冷却效果，使燃油达到点火温度，从而实现压燃点火。
与火花塞点火系统不同，压燃点火没有点火线圈和火花塞等设备，更不需要点火时机控制。
点火器工作原理
点火器工作原理
点火器是一种用于点燃燃料的装置，它在各种领域中都有着广泛的应用，比如汽车发动机、煤气灶、火炮等。
它的工作原理主要是利用电火花或者火焰来点燃燃料，从而实现燃烧。
下面我们将详细介绍点火器的工作原理。
首先，我们来看看内燃机点火器的工作原理。
内燃机点火器通常采用的是火花塞式点火器。
当发动机工作时，点火器会周期性地产生高压电流，这个高压电流会通过点火线圈传导到火花塞上，当电流通过火花塞时，会产生一道强烈的电火花，这个火花就能够点燃气缸内的混合气，从而引发爆炸，推动活塞运动，驱动发动机工作。
其次，煤气灶点火器的工作原理也是类似的。
煤气灶点火器通常采用的是电火花点火器。
当我们按下点火开关时，点火器会产生一个高压电流，这个电流会通过点火电极传导到煤气喷嘴附近，当电流通过煤气时，会产生一道火花，从而点燃煤气，实现点火。
此外，火炮的点火器工作原理也是非常重要的。
火炮的点火器通常采用的是火药点火器。
当我们拉动扳机时，击针会击打火药底火，从而引燃火药，产生高温高压气体，推动炮弹飞出。
总的来说，点火器的工作原理可以归纳为利用电火花或者火焰来点燃燃料。
无论是汽车发动机、煤气灶还是火炮，点火器都扮演着至关重要的角色。
它的工作原理虽然简单，但却是现代科技应用中的重要一环。
希望通过本文的介绍，您对点火器的工作原理有了更深入的了解。
启动系统的组成及工作原理
2.启动机的主要部件的检测与维修
直流电动机的检修： (1)定子(励磁绕组)的检查 对励磁绕组的检查可通过外 部验试，看其是否有烧焦断路，如外部检查发现问题， 可用万用表测量电阻的方法进行检查。
励磁绕组断2K档 表笔的一端接壳体 另一端接磁场绕组 正常情况阻值为无限大 若阻值为零说明壳体与 励磁绕搭铁
起动机电磁开关的工作原理（1）
接通起动开关后，吸拉 线圈和保持线圈通电， 在电磁力的共同作用下， 使活动铁心克服弹簧力 右移，活动铁心带动拨 叉移动，将驱动齿轮推 向飞轮。 当驱动齿轮与飞轮啮合 时，接触盘也被活动铁 心推至与触点接触位置， 使起动机通电运转。接 触盘接通触点后，吸拉 线圈被短路，活动铁心 靠保持线圈的电磁力保 持其啮合位置。
1.启动机的拆装
器材：万用表、塞尺、锯片：三用游标卡尺 若干把：百分表架：拆装工具若干套。 步骤： (1)观察启动机在汽车上的安装：各接线柱 的名称及连接情况：熟悉启动机的工作 过程。 (2)典型启动机的拆装与检修。
注意事项： 启动机的拆装必须按照规定的步 骤进行，规定不能分解的部件或总成觉不可 随意分解。 分解时应按要求仔细分解启动机的构造、 部件的作用、工作原理、装配关系以及线路 的连接等。 拆下的零部件应按 先后顺序依次排列好， 以免装配时出现差错或遗漏。
给两个电刷加上直流电源，如上图（a）所示， 则有直流电流从电刷 A 流入，经过线圈abcd， 从电刷 B 流出，根据电磁力定律，载流导体 ab和cd收到电磁力的作用，其方向可由左手 定则判定，两段导体受到的力形成了一个转 矩，使得转子逆时针转动。
当电枢转了180°后，导体 cd转到 N极下， 导体ab转到S极下时，如上图（b）所示的位 置由于直流电源供给的电流方向不变，仍从 电刷 A流入，经导体cd 、ab 后，从电刷B流 出。这时导体cd 受力方向变为从右向左，导 体ab 受力方向是从左向右，产生的电磁转矩 的方向仍为逆时针方向。它们产生的转矩仍 然使得转子逆时针转动。
点火开关知识点总结图解
点火开关知识点总结图解一、点火开关的作用点火开关是汽车电路系统中的一个重要部件，其主要作用是控制点火系统和启动系统的电路，起到打开和关闭电路的作用。
它通过控制点火系统中的高压线圈和点火模块，使得发动机能正常工作；同时也控制着启动马达和点火塞的电路，实现发动机的启动。
二、点火开关的结构1. 外壳：通常是由塑料或者金属材料制成，具有一定的防水、防尘、防震的功能，能够长期安全可靠地工作。
2. 开关柄：有时被称为操作杆，是点火开关的手柄部分，可以通过转动或者按压来实现开关的功能。
3. 接线端子：点火开关上有多个接线端子，用来连接电路中的各个部件。
通常包括电源、点火、启动、发动机控制单元等接线端子。
4. 内部结构：点火开关内部包括了一系列的电气部件，如电阻器、继电器、接触器等，通过这些电气部件来实现开关的功能。
三、点火开关的工作原理1. 关闭状态：当点火开关处于关闭状态时，电路中的点火系统和启动系统处于断开状态，发动机无法正常工作。
2. 打开状态：当点火开关处于打开状态时，电路中的点火系统和启动系统处于连接状态，发动机可以通过点火塞产生火花来实现燃烧，从而正常工作。
3. 起动状态：在打开状态下，通过按下启动杆，可以使得启动系统中的启动马达开始转动，同时启动系统和点火系统连接正常。
四、点火开关的故障原因和处理方法1. 电路连接故障：由于接线端子接触不良或者线路短路导致，点火开关不能正常工作。
解决方法：检查接线端子，清理连接处，重新接线。
2. 开关损坏：开关柄无法正常操作，导致点火系统和启动系统连接不畅。
解决方法：更换损坏的点火开关。
3. 弹簧失效：点火开关内部弹簧破损或者弹性不足，影响点火开关的正常工作。
解决方法：更换弹簧或整个点火开关。
4. 电气部件损坏：点火开关内部电气部件如电阻器、继电器等损坏，导致点火开关无法正常工作。
解决方法：更换损坏的电气部件或整个点火开关。
五、点火开关的保养与维护1. 定期检查：定期检查点火开关的连接情况，确保接线端子和连接处干净良好，避免接触不良导致故障。
点火系统工作原理
点火系统工作原理
点火系统是汽车发动机中非常重要的一个部分，它的作用是将混合气点燃，使发动机正常工作。
点火系统的工作原理是通过高压电流将火花产生在火花塞上，点燃混合气，从而使发动机正常工作。
点火系统主要由点火线圈、点火开关、火花塞和电池组成。
当点火开关打开时，电池会向点火线圈提供电流，点火线圈会将低电压的电流转换成高电压的电流，然后将高电压的电流传递到火花塞上。
当高压电流通过火花塞时，会产生火花，点燃混合气，从而使发动机正常工作。
点火系统的工作原理可以分为两个阶段：充电阶段和放电阶段。
在充电阶段，点火线圈会将电池提供的低电压电流转换成高电压电流，并将其存储在点火线圈中。
在放电阶段，点火线圈会将存储在其中的高电压电流传递到火花塞上，产生火花，点燃混合气。
点火系统的工作原理非常简单，但是它对于发动机的正常工作非常重要。
如果点火系统出现故障，会导致发动机无法正常工作，甚至无法启动。
因此，我们在日常使用汽车时，需要定期检查点火系统的工作状态，确保其正常工作。
点火系统是汽车发动机中非常重要的一个部分，它的工作原理是通过高压电流将火花产生在火花塞上，点燃混合气，从而使发动机正
常工作。
我们需要定期检查点火系统的工作状态，确保其正常工作，以保证汽车的正常使用。
汽车启动的工作原理
汽车启动的工作原理
汽车启动是通过一系列机械和电气设备的协同工作实现的。
以下是汽车启动的工作原理：
1. 点火系统：当驾驶员转动钥匙或按下启动按钮时，点火系统开始工作。
点火系统会给每个汽缸的火花塞提供高电压，以产生火花引燃混合气。
在点火系统中，蓄电池会提供电力给点火线圈，点火线圈通过分配电流将电能转换为高压电流。
2. 启动电机：启动电机通过蓄电池提供的电能转换为机械能，驱动发动机的曲轴旋转。
当驾驶员启动汽车时，启动电机会与飞轮接触，启动电机的巧妙设计可以使其提供足够的转矩来旋转发动机。
一旦发动机开始旋转，启动电机就会自动分离。
3. 燃油供给系统：启动时，燃油泵开始工作并将燃油从油箱输送到发动机。
燃油通过燃油滤清器进行过滤，然后进入燃油喷射器。
喷射器会将燃油雾化，并在发动机气缸中与空气混合，以实现燃烧。
4. 空气供给系统：发动机启动需要大量的新鲜空气。
空气经过空气滤清器进行过滤，然后通过节气门进入进气歧管。
在进气歧管中，空气与燃油混合，并发送到每个汽缸的进气道。
5. 电力系统：启动时，电力系统会检查并确保蓄电池的电能足够，以支撑启动电机和其他电气设备的工作。
如果电能不足，可能需要充电或更换蓄电池。
通过这些关键的工作原理，汽车可以顺利启动并正常运行。
不同汽车可能会有细微的差异，但整体的原理大致相同。
直接启动原理
直接启动原理
直接启动是一种启动汽车发动机的方法，它不需要预热或者使用启动电池。
在直接启动的过程中，电流会直接传输到点火线圈，产生火花引燃燃料。
该方法主要通过以下几个步骤进行。
首先，启动电钥匙被插入汽车点火开关中。
然后，当钥匙被拧动到启动位置时，电流被发送到电动机。
这个过程会传输电流到点火线圈。
接下来，高压电流会通过起动电机中的电线传输到点火线圈。
点火线圈是一个变压器，能够将低压电流转换为高压电流，它位于火花塞之间。
然后，点火线圈会产生一道电火花，引燃汽车发动机中的燃料-空气混合物。
这个过程产生的能量会驱动发动机的运转。
最后，当发动机开始正常工作时，点火开关会自动返回到正常的工作位置。
发动机会继续以内燃机的方式运转，通过循环进一步燃烧燃料来维持运转。
直接启动的原理主要是通过点火线圈将电流转换为高压电流，从而引燃燃料。
这种启动方法相对于其他方式来说更加方便和高效。
然而，在低温环境下，直接启动可能会遇到一些问题，如点火线圈的功效降低。
因此，一些车辆在低温环境下可能还需要使用预热器或者启动电池来辅助启动发动机。
汽车电子点火系统原理
无触点电子点火系1.霍尔式。
(1)结构：此系统由电源、点火开关、电子点火模块、高能点火线圈、霍尔式分电器总成、火花塞等部件组成。
(2)组成部件(霍尔信号发生器)。
包括：霍尔点火信号传感器，真空离心点火提前装置，配电器。
(3)系统工作原理“接通点火开关ON档或ST档，发动机曲轴带分电器轴转动时，信号传感器转子叶片交替穿过霍尔元件气隙，当转子叶片进入气隙时，霍尔信号传感器输出11.1V~11.4V的高电位，高电位信号通过电子点火模块中的集成电路导通饱和，接通点火线圈初级电流，点火线圈铁芯储存磁场能；当转子叶片离开霍尔元件间隙时，霍尔信号传感器输出0.3V~0.4V的低电位，低电位信号通过电子点火模块使大功率三极管截止初级电流。
骤然消失使次级感应出大于20000V高压电，配电器将高压电按点火顺序准时地送给各工作缸火花塞跳头。
(4)霍尔效应原理。
当电流I通过放在磁场中的半导体基片且电流方向与磁场方向相垂直时，垂直与电流与磁通的半导体基片的横向侧面上即产生一个与电流和磁通密度成正比的电压。
2.磁脉冲传感器。
(1)结构：永久磁铁、转子和线圈组成。
(2)系统工作原理：当转子旋转时，由于转子轮齿与托架间隙不断发生变化，通过线圈的磁通量也不断变化，即转子的轮齿接近托架时间隙变的越来越小磁通量响应增加，转子的轮齿转离托架时，间隙变的越来越大，磁通量相应减小，如此在电磁线圈内感应出感应电动势，即输出信号。
(3)系统应用：广泛应用与汽车无触电点火系统及电控系统。
3.光电式传感器(1)结构：发光二极管，光敏二极管，光栅盘，控制电路。
(2)原理：利用光敏二极管和光电效应原理，通过其导通与截止来控制电子电路产生电压脉冲信号，当有光线照射到光敏二极管上时，光敏二极管导通，没有光线照射时二极管截止。
(3)应用于曲轴位置传感器。
晶体管点火装置的检修汽车晶体管点火装置可靠性较好，一般不需经常维修。
如果发动机不能发动，怀疑是晶体管点火装置有问题，可从分电器盖上拔出中央高压线，使其距离气缸体5~7mm，然后观察跳火情况。
汽车点火系统的工作原理
汽车点火系统的工作原理
汽车点火系统的工作原理是确保引擎启动和燃烧所需的电火花能够准确地在每个气缸的燃烧室内产生。
点火系统由以下几个主要部件组成：
1. 点火开关：通过控制电流流向点火线圈来操纵点火系统的开关。
2. 点火线圈：将电流从电池转换为高电压电能，以产生足够强的电火花，触发燃烧室内的燃料混合物。
3. 点火线：将高电压电能传输到每个汽缸的火花塞。
4. 火花塞：位于每个汽缸的燃烧室内，通过接收电火花来点燃燃料混合物。
当驾驶员转动钥匙或按下引擎启动按钮时，点火开关会闭合，使电流从电池流向点火线圈。
点火线圈通过一个变压器将电流从低电压（一般为12V）转换为高电压（数千伏）。
高电压电能在点火线的带动下，传输到每个火花塞的中心电极。
车辆的发动机控制单元（ECU）会根据引擎转速、负荷和其他相关传感器的信号，决定何时触发点火系统。
一旦ECU确定适当的时机，它会通过控制点火开关的闭合来引发电流流向点火线圈，这会导致高电压电能通过点火线传输到火花塞。
当电流通过火花塞时，它会在火花塞的电极之间产生电弧，此
电弧被称为电火花。
电火花产生的高温和压力会点燃燃烧室内的燃料与空气混合物，引擎因此启动或保持运行。
总结而言，汽车点火系统的工作原理是使用点火开关和点火线圈将电池提供的低电压转换为火花塞所需的高电压电能，以产生电火花，点燃燃料混合物并引发引擎运行。
汽车点火开关图解 点火开关线路接线图
汽车点火开关图解点火开关线路接线图汽车点火开关对于开车的人来说最熟悉不过了，每次开车都会接触到，但是你知道汽车点火开关构造吗，下面小编就图解告诉大家吧。
点火开关是汽车电路中最重要的开关，主要用来控制点火电路，另外还控制发电机磁场电路、仪表及照明电路、启动继电器电路以及辅助电器电路。
常用的点火开关有三挡位式与四挡位式。
三挡位式点火开关图解三挡位式点火开关具有0、Ⅰ、Ⅱ（或LOCK、ON、START）挡位。
0挡时钥匙可自由插入或拔出，顺时针旋转40°至Ⅰ挡，继续再旋转40°为Ⅱ挡，外力消除后能自动复位到Ⅰ挡。
下图所示为捷达轿车点火开关。
点火开关线路接线图点火开关位于0位置：点火开关处于关闭状态，汽车转向盘被锁死，具有防盗功能，此时电源总线30与P端接通，操作停车灯开关，可使停车灯点亮，与点火开关是否拔下无关，如将点火开关钥匙插入，将使30与SU端接通，蜂鸣器可工作。
点火开关位于Ⅰ位置：启动后，松开点火开关钥匙，点火开关将自动逆时针旋转回到位置Ⅰ，这是工作挡，这时P端无电，而15、X、SU三端通电，15通电使点火系统继续工作，X通电使前照灯、雾灯等工作，以满足夜间行驶的需要。
点火开关位于Ⅱ位置：电源总线30与50、15、SU端接通，使起动机运转，30与15接通使点火系统工作。
因P端断电，停车灯不能工作；因X端断电，前照灯、雾灯等不能工作，这样就将前照灯、雾灯等耗电量大的用电设备关闭，达到卸荷目的，以满足启动时需要瞬间大电流输入起动机的需要，发动机启动后，应立即松开点火开关，使其回到位置Ⅰ，切断起动机的电流，起动机驱动齿轮退回。
四挡位式点火开关图解现代汽车大量采用四挡位式点火开关。
四挡位式点火开关有LOCK、ACC、ON、START（或0、Ⅰ、Ⅱ、Ⅲ）四个挡位（下图），在三挡位的基础上增加了一个ACC电气附件元件工作挡，其他不变。
锁车后钥匙会处于LOCK状态，此时钥匙不仅锁住转向盘转轴，同时切断全车电源。
汽车点火工作原理
汽车点火工作原理
汽车点火工作原理是指通过点火系统来产生高压电火花，使混合气体在汽缸内发生燃烧。
汽车点火系统主要由点火线圈、分电器、点火开关、电瓶和火花塞等组成。
首先，当我们转动点火开关时，电流从电瓶流向点火线圈，通过点火线圈的一组初级线圈。
初级线圈通电后会产生一个磁场。
接下来，当点火开关松开并回到ON位置时，由于切断了电流，磁场突然消失。
根据电磁感应定律，磁场消失时会在初级线圈上产生一个高电压。
这时，点火线圈的另一组次级线圈会将初级线圈上的高压电压升高数倍，并通过分电器传送到每个火花塞。
分电器工作时，将高压电压分配给每个火花塞，以确保每个汽缸都能独立点火。
最后，高压电压到达每个火花塞，通过火花塞的电极之间的间隙产生电火花。
电火花能够引燃混合气体，并使其发生爆炸燃烧，从而驱动汽车的运动。
总之，汽车点火工作原理是基于通过点火系统产生高压电火花，来引燃混合气体，从而实现汽缸内的燃烧过程，推动汽车运动。
点火开关原理
点火开关原理一、引言点火开关是汽车发动机启动的关键部件之一，它起到控制点火系统的作用。
本文将详细介绍点火开关的原理及其工作过程。
二、点火开关的定义点火开关，顾名思义，是用来控制发动机点火系统的开关。
它通常由钥匙槽、电路接线和开关组成。
三、点火开关的工作原理1. 电路接线点火开关通过电路接线与发动机的点火系统相连。
当我们将钥匙插入钥匙槽并旋转时，电路接线会触发开关动作。
2. 开关动作点火开关的内部结构包含了多个开关接点。
当我们将钥匙旋转到不同的位置时，不同的开关接点会闭合或断开，从而控制点火系统的工作状态。
3. 点火系统的工作状态通过控制点火开关的旋转位置，我们可以实现以下几种点火系统的工作状态：(1) 关闭状态：当我们将钥匙旋转到最左侧位置时，点火开关处于关闭状态，点火系统断电，发动机无法启动。
(2) 供电状态：当我们将钥匙旋转到中间位置时，点火开关与点火系统相连，点火系统获得电源供应，但发动机尚未启动。
(3) 启动状态：当我们将钥匙旋转到最右侧位置时，点火开关与点火系统相连，点火系统获得电源供应，并且启动电路会触发发动机的启动。
四、点火开关的作用点火开关作为发动机启动的关键部件，具有以下几个重要的作用：1. 控制点火系统的通断：通过旋转点火开关，我们可以控制点火系统的通断状态，从而实现发动机的启动和停止。
2. 防盗功能：点火开关通常与车辆的防盗系统相连，只有正确插入钥匙并旋转到启动位置才能启动发动机，起到防盗的作用。
3. 提供电源供应：点火开关在启动状态下会为点火系统提供电源供应，保证发动机正常运转。
五、点火开关的注意事项1. 谨慎操作：在使用点火开关时，应该谨慎操作，避免因误操作而引发意外情况。
2. 定期维护：点火开关作为汽车的重要部件，需要定期检查和维护。
如果发现点火开关有异常情况，应及时更换或修理。
六、总结通过本文的介绍，我们了解到点火开关作为汽车发动机启动的关键部件，具有控制点火系统的通断、防盗功能和提供电源供应的作用。
磁感式点火系统的工作原理
磁感式点火系统的工作原理
磁感式点火系统是一种常用于汽车发动机上的点火系统，它的工作原理如下：
1. 磁感式点火系统由磁铁、磁力开关、点火线圈、点火开关和火花塞组成。
2. 当点火开关打开时，电流可以通过点火线圈。
3. 当电流通过点火线圈时，通过法拉第电磁感应原理，产生一个电磁场。
4. 磁力开关是一个由可移动磁芯和定位磁铁组成的开关。
在没有电流流过时，磁芯会被磁铁吸引住，关闭开关。
5. 当点火开关打开后，电流通过点火线圈，产生电磁场，磁芯会被磁力吸引而移开，打开磁力开关。
6. 一旦磁力开关打开，点火线圈里储存的能量就会瞬间释放。
7. 释放的电能通过点火线圈的高压线传递到火花塞上，形成高压电弧。
8. 高压电弧会点燃气缸内的燃料混合气，引发爆炸，推动活塞运动，驱动发动机运转。
总结起来，磁感式点火系统的工作原理是利用电流通过点火线圈产生的电磁场吸引磁力开关打开，从而释放电能产生高压电弧，点燃燃料混合气。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车点火开关原理
点火开关又称点火锁或电门锁，主要用来控制点火电路，另外还控制发电机磁场电路、起动发动机以及为整车电器系统供电等。
一般都具有拔出时方向盘能自动锁定功能、具有为电控系统提供控制识别信号功能，另外在点火开关内还装有防止重复起动的装置。
（在正常行驶状况下，若误操作将钥匙从位置I转向II，只能稍稍转过一个角度就被卡住，从而使起动机电源无法接通，避免了损坏起动机和发动机飞轮。
凡重新起动发动机前均须先将钥匙恢复至位置，拔出点火钥匙重新插入。
）一般现代汽车点火开关有两种：
一：传统的点火开关
（带锁芯型点火开关）
档位
1 ：起动档。
表示：“START或ST（日产、丰田）、或2档（解放）、或Q 档（跃进）、或D档（富康）、或AV V档（依维柯）”——起动机电机运转。
释放时钥匙会返回ON位置，即为不定位档。
2：工作档。
也叫点火档。
表示：“ON或IG（日产、丰田）、1档（解放）、D档（跃进）、M档（富康）、MAR档（依维柯）”——发动机和所有附件运转。
这是普通驾驶位置。
3 ：附件档。
“ACC档（日产、丰田）、3（解放）、A档（富康）——收音机等附件可以操作，但是发动机停止。
如果钥匙在ACC或LOCK位置时打开驾驶员车门，蜂鸣器将鸣叫，提醒驾驶员取下钥匙。
4 ：锁定档：“LOCK档（日产、丰田）、0档（解放）、S档（跃进）、0档（富康）、STOP档（依维柯）”——发动机停止和方向盘锁定。
只有在此位置才能取下钥匙。
必须插入钥匙将它从ACC扭至LOCK位置。
插入钥匙前必须将选档杆设置在“P”位置。
一旦取下钥匙，发动机停机装置系统将自动设定。
当起动发动机时，钥匙看上去被卡在了LOCK位置。
要将其松开，首先确保钥匙全部插入，然后再慢慢扭动钥匙，同时轻摇方向盘。
5 ：预热档：HEAT档（日产、丰田）、4档（解放）、H档（跃进）。
该档也为不定位当，该档时加热器工作，为发动机预热！注：当钥匙扭向ACC、ON 或START位置时，如果所有仪表的指针轻微移动，不表示故障。
点火开关每个挡位都是递进工的，目的是让电器设备逐个进入工作状态，这样还可以缓解由于瞬间通电造成的汽车电瓶的负担。
如果着车时在其它挡位不做停留，从LOCK 直接进入START的启动状态，会瞬间增加电瓶的负荷，同时由于各电器设备还没有完全进入工作状态，电脑很难正常指挥发动机启动，所以这种操作对电瓶和发动机，都是非常不利的。
经常这样操作会缩短电瓶的使用寿命，会造成发动机启动困难，促使积炭的产生。
正确行为：钥匙插进点火开关后，在每个挡位做瞬间停留大约1、2秒钟，这时能听见电器设备通电的声音然后再进入一下个挡位就可以了。
发动机不运转时，不要将点火开关设置在“ON”位置，以防止蓄电池放电和点火器受损。
捷达汽车常用的点火开关有三档位与四档位式。
三档位式点火开关具有0、I、II(或LOCK、ON、START)档位。
“0”档时钥匙可自由插入或拔出，顺时针旋转40°至I档，继续再旋转40°为II档，外力消除后能自动复位到I档。
如图6—47所示为捷达轿车点火开关工作原理。
(1)点火开关位于0位置
点火开关处于关闭状态，汽车转向盘被锁死，具有防盗功能。
此时电源总线30与P接通，操作停车灯开关，可使停车灯点亮，与点火开关是否拔下无关。
如将点火开关钥匙插入，将使30与SU端接通，蜂鸣器可工作。
(2)点火开关位于I位置
起动后，松开点火开关钥匙，点火开关将自动反时针旋转回到位置I，这是工作档。
这使P端子无电，而15、X、SU三端子通电。
15通电，点火系统继续工作；X通电使得前照灯、雾灯等工作，以满足夜间行驶的需要。
如果一次起动失败，若想再次起动，必须先将钥匙拧回到位置I，间隔30s 后，重新拧到II位置起动。
在点火开关内还装有防止重复起动的装置。
在正常行驶状况下，若误操作将钥匙从位置I转向II，只能稍稍转过一个角度就被卡住，从而使起动机电源无法接通，避免了损坏起动机和发动机飞轮。
(3)点火开关位于II位置电源总线30与50、15、SU端子接通，使起动机运转；、30与15接通使点火系统分电器等进人工作。
因P断电，停车灯不能工作；因X断电，前照灯、雾灯等不能工作。
这样就将前照灯、雾灯等耗电量大的用电设备关闭，达到卸荷目的，以满足起动时需要瞬间大电流输入起动机的需要。
发动机起动后，应立即松开点火开关，使其回到位置I，切断起动机的电流，起动机驱动齿轮退回。
现代汽车大量采用四档位式点火开关，它具有0、I、II、Ⅲ(或LOCK、ACC、ON、START)档位，在三档位的基础上增加了一个ACC电气附件元件工作档，其他不变。
如图6—48为富康四档位式点火开关工作原理图。
其中：
A——电气附件工作位置。
点火钥匙位于该位置时，可使用电气附件，此时蓄电池信号灯亮。
M——抿火位置(发动机不起动)。
此时下列指示灯亮：蓄电池充电指示灯、驻车和制动液面报警灯、机油压力报警灯、水温报警灯。
D——起动机工作位置。
发动机起动后，此时下列指示灯熄灭：蓄电池充电指示灯、驻车和制动液面指示灯、机油压力报警灯、水温报警灯。
发动机起动后应立即松开点火钥匙。
2M1，2N1——蓄电池电源人。
2N2，2G2，2Gl，2M2——点火开关输出，控制不同的电路。
二：带智能进入和起动系统点火开关
当钥匙在车内时，按下“ENGINE START STOP”开关（发动机开关），能起动和停止发动机，或选择ACC、ON或关闭点火。
未踩下制动踏板时，按下“ENGINE START STOP”开关，可改变下列点火开关模式。
慢慢用力按下“ENGINE START STOP”开关。
第一次——ACC（附件）模式（发琥珀色光）
收音机等附件工作。
第二次——ON模式（发琥珀色光）
发动机和所有附件运转。
第三次——点火关闭（指示灯熄灭）
再次按下“ENGINE START STOP”开关，使点火开关返回ACC。
当按下“ENGINE START STOP”开关时，如果蜂鸣器鸣叫并且智能进入和起动系统警告灯点亮，则表明钥匙不在车上。
如果踩下制动踏板，指示灯将变成绿色。
指示灯变成绿色时，不管选择何种模式，按下“ENGINE START STOP”开关一次，即可起动发动机。
（有关起动要领，请参见章节3。
）
如果“ENGINE START STOP”开关上的琥珀色指示灯闪烁，这表明按钮起动系统或转向锁止功能存在故障。
应立即关闭发动机，并与丰田经销店联系。
一旦关闭点火开关，发动机停机装置系统会自动设定。
当断开蓄电池或蓄电池耗完电时，按钮起动功能会存储当前模式，当重新连接、更换蓄电池或对蓄电池再次充电后，会自动选择存储模式。
在这些情况下，如果发动机在运转中，则关闭发动机并取下钥匙。
