金属屋面系统深化设计指导教材
彩钢板屋面系统深化设计技术要求

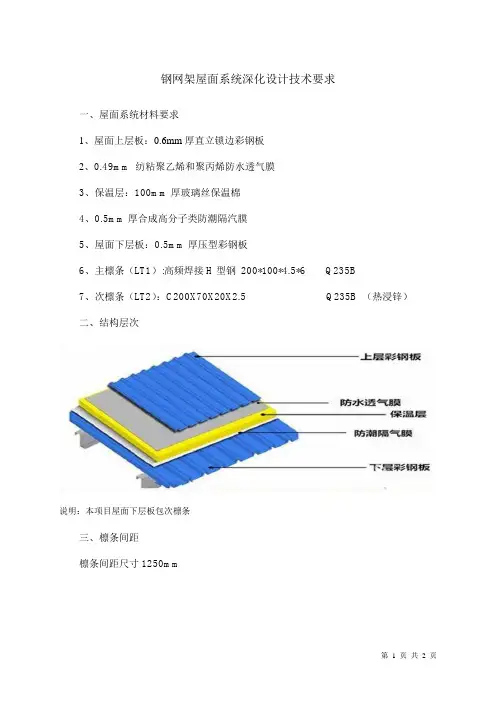

钢网架屋面系统深化设计技术要求
一、屋面系统材料要求
1、屋面上层板：0.6mm厚直立锁边彩钢板
2、0.49mm 纺粘聚乙烯和聚丙烯防水透气膜
3、保温层：100mm厚玻璃丝保温棉
4、0.5mm厚合成高分子类防潮隔汽膜
5、屋面下层板：0.5mm厚压型彩钢板
6、主檩条（LT1）:高频焊接H型钢200*100*4.5*6 Q235B
7、次檩条（LT2）：C200X70X20X2.5 Q235B （热浸锌）
二、结构层次
说明：本项目屋面下层板包次檩条
三、檩条间距
檩条间距尺寸1250mm
四、天沟托梁
将LT1（200*100*4.5*6）延伸到合适位置作为天沟托梁，间距就是LT1在B1轴端间距。
五、天沟规格及截面
2.0mm厚镀锌钢板
徐州京都建筑工程有限公司
2020年4月20日。
亚运某场馆金属屋面工程在深化设计条件下投资控制实例
确 定 后 的 合 同 报价 表 清单 中 屋面 外 表 面 型 材 相 应 清 单 项 目造 价 不 作 调 整 ； 同 相 应 清 单 项 目造价 减 少 ， 则其 它 构 造 层部 分 清 单 项 目造 价 同时 进 行 调 减 ， 调减 办法 ： 调减
工 程 技 术
皿圆
亚 运 某 场 馆 金 属 屋 面 工程 在 深 化 设 计 条 件 下 投 资 控 制 实 例
张 璞 （ 州市 重点公 共建设 项 目管理 办公室 广 东广州 ５ ６ ５ 广 ６ ） １ ０
摘 要： 以某大型体育馆双 曲金 属屋 面工程 为例， 逐步剖析其项 目 技术重点 难点， 并就深化设计条件下投 资控 制提 出 议， 建 供各位参考探讨。 关键 词 ： 曲金属屋 面 深化设 计 技术 难点 投 资控制 双 中 图分 类 号 ： Ｕ １ Ｔ ７ ２ 文 献 标 识 码 ： Ａ 文章 编 号 ： ２ ３ ９ （ ０ Ｏ ０ （ ） Ｏ ４ － ｌ １ ７ － ７ １ ２ １ ） ３ｂ － ０ ５ ０ ６ 该 馆 位 于 广 州 亚运 城 南 部 ， 屋 而 “ 其 飘 逸彩带” 的外 形 象 征 亚 运 友 谊 纽 带 ， 亚运 以 和 平 之 舟 的 寓 意 强 调 与 珠 江 水 系 相 互 交 融 ， 如 和 平 之 舟 ， 游 于珠 江 之 上 ， 显 犹 遨 彰 出 体 育建 筑 的 动 态 美 。 工 程 建 筑 外 形 及 本 其复杂 ， 工程 量 难 以 准 确 计 算 ， 且 随 着深 而 化 设 计 及 建 设 逐 步 实 施 ， 何 技 术 条 件 的 任 逐步完善 亦会带来设计 变更及造价 变化 ， 因 此加 强 工程 前 期 的 技 术 调 研 及 投 资 控 制 非常重要。 （ ） 商 、 修 口 、 修挂 钩 及 出屋 面 管 ２天 检 检 道 部 位 处 的 屋 面 节 点 ， 其 是 可 开 启 排 烟 尤 天 窗 部位 。 （ ） 水 系 统 中 的虹 吸 管 道 、 沟 板 材 ３排 天 搭接处 、 形缝 节点。 变 （ ） 间 曲率 急速 变 化 或 空 间 三 维 弯 转 ４空 曲面 处 的 构 造 节 点 ， 其 是 板 与 板 之 间 的 尤 错 缝 或 出现 剪 Ｉ 处 的 构 造 节 点 。 ： １ （ ） 属 屋 面 与玻 璃 幕 墙 搭 接 处 的 构 造 ５金 节 点 ， 其 是 曲 面 急 速 变 化 出 的 不 同材 质 尤 构造节点 。 （ ） 口收 口处 构 造 节 点 。 ６檐 （ ） 形 板 整 体 连 接 处 温 度 变 形 构造 节 ７扇 点。 （ ） 面 系统 与 泛 光 照 明 、 雷 等 系统 ８屋 防 间连接的构造 节点 。 （） 托 构 造 节 点 。 ９檩 （０ 直 立 锁 边 不 锈 钢 板 的 锁 边 、 座 、 １） 支 配件等构造节 点。
金属屋面工程在深化设计条件下控制
金属屋面工程在深化设计条件下的控制摘要：随着社会主义社会经济的不断发展，人们的生活水平得到不断地提高，同时对生活质量的要求也在逐渐提高，各种各样的生产技术和工业技术也在不断地升级，科学技术含量不断升高。
面对各种生产材料不断地升级，工程技术含量的增加，从而衍生出来的钢材，金属钛等新型材料在各种工程中的运用也越来越多。
为了迎接高新技术的到来，我们应当如何紧跟发展步伐，与社会发展共同进步。
本文将简要分析金属屋面工程在深化设计条件下的控制。
关键词：工程；金属屋面；深化设计随着经济的发展、科技的进步和人们意识的改变，为了从根本上改善人们的生活条件和工作环境，新兴的材料越来越多，金属屋面也越来越广泛地应用于京珠领域中。
无论是普通的工业建筑、传统的民用建筑还是设计新颖的公共建筑，随处可见金属屋面的身影，由于金属拥有良好的特质，所以受到大多数建筑商的欢迎。
金属材料正以其轻质、高强、设计量化、色彩丰富、造型独特和极富现代感等独居的魅力在建筑屋面领域中独领风骚，发挥出越来越重要的作用。
在多数的建筑中，我们都能发现它的存在，成为建筑界中不可或缺的一种材料。
本文将结合金属屋面工程的现状以及发展趋势，简要分析其在深化设计条件下的控制。
一、金属屋面工程的现状和发展趋势(一)金属屋面工程的现状屋面在建筑物中所起的作用简单地说就是防风避雨，是建筑物中的一种重要组成部分。
以具体的功能来描述，通常人们会关注以下几个方面，防水性，耐久性，安全性，外观效果及保温隔热，吸音降噪等使用方面的功而金属屋面从其使用的材料不同，可划分为很多类别，如钢板，铝板，不锈钢板，钛锌板，铝镁锰板，锌板，铜板等等，其中钢板的应用最为广泛，铝板次之，其他的金属材料受综合造价，生产工艺，设计能力，施工能力和供货渠道等因素的影响，目前在国内应用还有一定局限性。
防水性能是金属屋面工程中倍受关注的一个特性，从板型的设计考虑，必须做到科学严谨，并且经过一系列的实验，证明其可靠性，每种板型都有不同的使用范围，在使用时必须根据实际情况选择合适的板型，其次从节点设计上考虑，而目前屋面的防水性能好与否，关键在于对天沟，屋面开孔和温度变形等方面影响因素的处理。
居礼苑金属屋面墙面系统设计说明
设 计 说 明一、 设计依据及工程概况;(1)、设计依据：由于国内尚无相应技术规范，因此我司按照该项目建筑设计图纸、行业标准同时并参考了《金属与石材幕墙工程技术规范》JGJ133-2001、GB50207-94《屋面工程的技术规范》作为设计依据。
本工程幕墙荷载及作用已经主体结构设计单位对主体结构进行验算，无安全问题。
（2）、工程概况：本工程位于上海市青浦区高泾路，主体建筑、结构设计单位为上海普玄建设工程有限公司。
主体建筑为框架结构，最高建筑标高为21.00m，层高3m.地面粗糙度类别为B类，抗震设防烈度为7度，幕墙的结构设计使用年限为25年。
二、设计基本风压取值为0.65KN/㎡。
三、材料介绍1、钢材：采用Q235B型钢，热镀锌处理。
墙面竖向龙骨采用80×60×4镀锌方管间距1200mm，墙面横向龙骨采用40×40×4mm镀锌角钢间距600mm；屋面横竖龙骨采用40×40×4mm镀锌角钢间距1200mm×600mm，其收边收口处另行处理，连接方式参节点详图，焊缝等级为三级，焊接处均满焊且涂刷防锈漆。
钢材应符合下列规定：（1） 钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85。
（2） 钢材应有明显的屈服台阶，且伸长率不应小于20%。
（3） 钢材应有良好的焊接性和合格的冲击韧性。
2、面层金属板：0.7mmVM ZINC天然灰钛锌板钛锌板化学成分：锌-99%以上、钛-0.06%-0.20%、铜-0.08%-1.00%钛锌板物理特性：密度：7.2克/立方厘米纵向热膨胀度：0.022mm/m/℃熔点：420℃重结晶温度：300℃导热系数：110W/（m.k）导电系数：17MS/m 电火花：无火花磁化属性：抗磁体概略重量：5.04㎏／㎡机械特性：屈服强度：110-150N/mm2抗拉强度: 152-190N/ mm2首次断裂延伸率：≥40%对折实验：对折无裂纹折后在平整：无断裂抗蠕变形：≤0.08%埃氏标突实验：7.5毫米深无断裂维氏硬度：≥45使用年限：每年损耗不足1微米，使用年限为70-100年。
6、第六章 金属屋面安装方案
第九节金属屋面系统施工方案1 金属屋面系统特点1.1 金属屋面系统特点本标段所选用金属屋面系统具有自重轻、耐久性强、经济性能高的特点，具备良好的防水性能、优良的防火性能，所选用的材料是理想的绿色环保建筑材料。
铝镁锰合金屋面板是一种极具性价比的屋面材料，具有耐腐蚀、美观、重量轻、强度大、容易加工成型等诸多优点。
广泛应用于机场航站楼、车站及大型交通枢纽、会议及展览中心、体育场馆等大型建筑。
选用铝镁锰压型屋面板系统可充分利用该种新型建筑材料的高强、对曲线的完美贴合性以及超常耐久性的特性，再结合先进的钢结构技术，力求达到建筑空间与结构空间融合的自然、默契。
屋面底座采用“梅花型”连接头与屋面板相配合并与屋面板之间有一定的空隙，在风力变化下整个屋面板系统可自动滑动、伸缩、避免了由于风力变化屋面板伸缩引起的扣盖咬合缝发生错位，而产生屋面渗漏的现象。
用铝镁锰合金压型板，直立式锁边系统，屋面板横向搭接采用机械铰合，直立锁边面板在横向采用自防水技术，不使用钉接压，与天沟、铝板等的结合部采取有效的技术处理措施，确保屋面的防水性能和美观要求。
1.2 金属屋面系统构造1.2.1 体育场金属屋面构造层次序号名称构造1 装饰层4mm厚铝复合板2 面板层0.9mm铝镁锰屋面板3 柔性防水层 1.2mmPVC防水卷材4 隔声层双层12mm水泥纤维隔声板5 保温层100mm保温棉，容重36kg/m³6 底板层 1.5mm穿孔钢板1.2.2 体育馆金属屋面构造层次序号名称构造1 面板层0.9mm铝镁锰屋面板2 透气层高密度聚乙烯防水透汽膜3 保温层200厚玻璃丝棉保温(A级)4 柔性防水层 1.2mmPVC防水卷材5 保温层100mm保温棉，容重36kg/m³6 底板层 1.5mm穿孔钢板7 隔声层双层12mm水泥纤维隔声板8 吸音层50厚超细玻璃丝棉吸音(A级)9 隔尘层无纺布隔离层10 底板层 1.5mm穿孔钢承板2 主要工序及关键节点工艺要求2.1 测量、放线2.1.1 准备工作根据工程情况，配备经验丰富的测量工程师及测量技术人员。
金属屋面系统结构计算入门培训
学习方法
多角度学习
构件 软件 规范 计算书
学习方法
屋面构造
装
装
屋
T
自
檩
拉
底
檩
焊
饰
饰
面
码
攻
条
条
板
托
缝
板
板
板
钉
螺
骨
栓
架
豪沃克 PKPM Excel Excel Excel PKPM Excel Excel 探索者 探索者
学习方法
通用规范 工程相关 材料相关
勤查规范条文及其条文说明
用户手册及技术条件-PKPM-STS
用户手册及技术条件-3D3S
主要计算 内容
主要计算内容
1 2 3 4
屋面构造 特殊位置 排水计算 热工计算
主要计算内容
屋面构造
装
装
屋
T
自
檩
拉
底
檩
焊
饰
饰
面
码
攻
条
条
板
托
缝
板
板
板
钉
螺
骨
栓
架
豪沃克 PKPM Excel Excel Excel PKPM Excel Excel 探索者 探索者
主要计算内容
特殊位置
天沟
檐口
3D3S
3D3S
主要计算内容
பைடு நூலகம்
其他计算
排水计算
热工计算
Excel
Excel
谢谢
请批评指正！
荷载 屋面、采光顶 装饰板、金属墙面 玻璃幕墙 檩条、墙梁、拉条、压型钢板、连接 钢骨架、连接 屋面板、T码 屋面板、底板 预埋件 后置埋件 埋件 给排水 热工
金属屋面系统深化设计指导教材
一、工程概况南京奥体中心是国内目前最大的体育建筑群，主要由主体育场、体育馆、游泳馆、网球中心组成。
建筑大部分采用钢筋砼的板、梁柱体系，钢结构屋架，采用铝制屋面板防水，大部分屋面都为双曲面，汇水天沟都为坡天沟。
屋面采用先进的负压虹吸雨水排放系统。
本设计为网球中心的屋面系统设计。
二、精工HVS直立锁边铝镁锰合金屋面系统：随着钢结构建筑在国内的蓬勃发展, 特别是一些大跨度会展、机场、体育馆等公共建筑已是钢结构一统天下的时代，对于建筑的要求不仅仅是功能式的，更加体现出建筑的各性化、艺术化。
但国内的现有的传统围护材料，特别是屋面材料在造型的适应性、防水性、耐久性方面已无法满足设计要求。
而该类屋面系统往往依赖于进口，严重制约钢结构建筑的发展。
而精工钢构作为国内大型的综合型钢结构合资企业凭借自已强大的研发能力和合资方在该领域先进生产工艺及丰富的施工经验并且吸取国外同类屋面板的优点开发出HVS系列直立锁边铝合金屋面系统，经过多项工程的应用已经具有较为完善的配套体系及施工经验填补国内空白，带来了国内金属屋面板发展的新阶段，从而更加进一步推进钢结构建筑的发展。
三、设计依据及参照规范：1、本设计根据【南京奥林匹克体育中心网球中心屋面系统工程招标文件】。
2、江苏省建筑设计研究院设计变更通知单及南京奥林匹克体育中心网球中心屋面系统工程答疑书。
3、南京奥林匹克体育中心网球中心屋面系统心工程招标施工图。
4、金属屋面技术规范《金属屋面工程技术规范》JGJ102-96《金属与石材幕墙工程技术规程》JGJ133-20015、建筑设计规范《高层民用建筑设计防火规范》GB50045-95 2001版《建筑设计防火规范》GBJ16-87 2001版《建筑抗震设计规范》GB50011-2001《建筑防雷设计规范》GB50057-94《钢结构设计规范》GB50017-2002《建筑结构荷载规范》GB50009-2001《建筑供水和排水设计规范》GBJ15-88(1998版)6、材料标准《铝合金建筑型材》GB/T5237-2000金属屋面系统深化设计说明《铝及铝合金加工产品的化学成分》GB/T3190《碳素结构钢》GB700-88《低合金高强度结构钢》GB1597《平面钢化玻璃》GB/T9963-1998《铝及铝合金板材》GB/T3880-1997《建筑用铝型材铝板氟碳涂层》JC133-2000《建筑橡胶密封垫预成型实芯硫化的结构密封垫用材料》GB10711 《聚氨酯硬泡体防水保温工程技术规程》JCJ14-1999《建筑用硅酮结构密封胶》GB167767、检测方法《硬质泡沫塑料吸水率试验方法》（GB8801-88）《绝缘材料稳态热阴及有关特性的测定》（GB10294-88）《泡沫塑料和橡胶表观（体积）密度的测定》（GB/T6343-95）《硬质泡沫塑料尺寸稳定性试验方法》（GB8811-88）《硬质泡沫塑料压缩试验方法》（GB8813-88）8、其他规范及要求《建筑施工高处作业安全技术规范》JG80-91《施工现场临时用电安全技术规范》JGJ46-88等…..四、场地及自然条件：1、场地简况：该工程位于江苏省，东经118°48’，北纬32°00’2、自然条件：a、降水量：平均年总降水量：1034.1mm1日最大降水量：192.1mm1小时最大降水量：60.7mmb、气温：最低温度-9.0℃，最冷月平均3.0℃最高40.7℃温度，最热月平均32.0℃c、相对湿度：最冷月平均73%最热月平均81%五、荷载取值：1、屋面恒载：屋面板：0.3 KN/m2（包含屋面板、底板、避雷系统、保温棉）2、屋面活载：0.30KN/m23、雪荷载：0.65KN/m24、基本风压0.45KN/m25、屋面局部检修活荷载标准值为：1.0KN/m26、地震基本烈度：七度，设计基本地震加速度为0.10g，设计地震分组为第一组。
金属屋面系统
金属屋面系统一、引言金属屋面系统是一种常用于建筑物屋顶的材料，具有耐久、轻便、可塑性和防腐等特点。
本文档旨在提供关于金属屋面系统的详细信息，包括设计、安装、维护和维修等方面的指导。
二、设计要求1-按照建筑物的设计要求进行金属屋面系统设计，包括承重、防水、幕墙等方面的考虑。
2-选择适合的金属材料，如铝、锌、不锈钢等，考虑其耐久性、美观度和成本等因素。
3-考虑金属屋面系统的附属设施，如排水系统、通风系统、安全设备等。
三、材料选择1-根据设计要求选择合适的金属材料。
2-详细介绍各种金属材料的特性、优缺点和用途。
四、金属屋面系统安装1-准备工作：确认屋顶结构、清理现场并进行必要的防水处理。
2-安装步骤：包括金属板材的切割、定位、固定和密封等。
3-注意事项：防止漏水、强风等的影响，确保安装质量。
五、金属屋面系统维护1-定期检查金属屋面系统的状态，包括检查漏水、腐蚀等问题。
2-清理屋面，排除积水、杂物等。
3-维护涂层和密封胶条，确保其正常工作。
六、金属屋面系统维修1-识别维修需求，如漏水、破损等。
2-采取适当的维修方法，如更换损坏的金属板、修补漏水处等。
3-建议请专业人员进行维修，确保维修质量。
七、附件本文档涉及的附件包括：1-金属屋面系统设计图纸。
2-金属屋面系统施工工艺说明书。
3-金属屋面系统维护和维修记录表格。
八、法律名词及注释1-承重：建筑结构对屋顶承载的能力。
2-防水：防止雨水渗漏到建筑物内部。
3-幕墙：建筑外墙的装饰和保温结构。
4-漏水：屋面系统出现水渗漏的现象。
5-腐蚀：金属材料遭受氧化或化学侵蚀，导致质量减退。
金属屋面系统翻新施工方案 (2)
金属屋面系统翻新施工方案1. 引言金属屋面系统是一种常见的屋顶材料，具有较长的使用寿命和良好的耐候性。
然而，随着时间的推移，金属屋面系统可能会出现腐蚀、漏水等问题，需要进行翻新施工以延长其使用寿命。
本文档将介绍金属屋面系统翻新施工方案，包括施工准备、翻新工艺和质量控制等内容，旨在提供一种可行且有效的方案。
2. 施工准备在进行金属屋面系统翻新施工之前，需要进行一些准备工作，以确保施工的顺利进行。
以下是一些施工准备的步骤：2.1 定义施工范围和目标在开始施工之前，需要明确翻新的范围和目标。
这包括确定需要翻新的金属屋面区域、翻新的目的和预期的效果。
2.2 检查和评估现有系统在开始施工之前，需要对现有的金属屋面系统进行检查和评估。
这包括检查金属屋面的腐蚀情况、漏水点和其他结构问题，评估修复的难度和成本。
2.3 制定施工计划根据翻新的范围和目标，制定详细的施工计划。
计划包括施工步骤、所需的材料和工具、工期等内容。
2.4 准备施工材料和工具根据施工计划，准备所需的施工材料和工具。
这包括金属屋面涂料、密封剂、辅助材料、喷涂设备和清洁工具等。
3. 翻新工艺金属屋面系统翻新的工艺主要包括清洁、修复/更换和涂覆等步骤。
下面将详细介绍每个步骤的具体操作：3.1 清洁首先，需要清洁金属屋面系统，以去除表面的污垢和铺设的涂层。
可使用高压水枪或擦洗工具清洁屋面表面，确保清理干净并无残留。
3.2 修复/更换在清洁完成后，进行金属屋面系统的修复工作。
这包括修复腐蚀点、漏水点和其他结构问题。
对于严重受损的部分，可能需要更换金属片或进行补强处理。
3.3 涂覆修复完成后，进行金属屋面系统的涂覆工作。
涂覆可以起到保护屋面的作用，延长其使用寿命。
根据需要选择适当的金属屋面涂料，如聚酯涂料、有机硅涂料等，并按照涂覆工艺进行操作。
4. 质量控制在金属屋面系统翻新施工过程中，需要进行质量控制，以确保施工质量符合要求。
以下是一些质量控制的措施：4.1 检查重要节点在施工过程中，要定期检查重要节点的质量，如腐蚀点的修复、涂覆层的均匀性等。
大型场馆异型金属屋面深化设计与施工工法(2)
大型场馆异型金属屋面深化设计与施工工法大型场馆异型金属屋面深化设计与施工工法一、前言大型场馆的建设对于屋面结构的要求较高，异型金属屋面作为一种新兴的建筑材料，具有较高的耐腐蚀性和抗风压能力，逐渐成为大型场馆屋面的首选。
本文将详细介绍大型场馆异型金属屋面深化设计与施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点大型场馆异型金属屋面深化设计与施工工法具有以下特点：1. 结构合理：通过对场馆的结构特点和使用要求进行综合分析，合理确定异型金属屋面的形式和布置，确保结构的稳定和安全。
2. 耐候性强：异型金属屋面采用耐腐蚀材料制作，具有良好的耐候性，能够在恶劣环境下长期使用。
3. 抗风压能力高：采用特殊的结构设计和施工工艺，提高屋面的抗风压能力，确保在强风天气下不会出现屋面损坏或脱落。
4. 隔热保温效果好：通过在屋面内部设置隔热保温材料，提高建筑的能源利用率，减少能源浪费。
5. 施工周期短：采用先试验后生产的施工工艺，可以提前进行线下试验，减少施工现场的不确定性，缩短施工周期。
三、适应范围大型场馆异型金属屋面深化设计与施工工法适用于各种大型场馆，如体育馆、会展中心、文化艺术中心等，特别适用于对屋面要求较高的场所。
四、工艺原理工法的基本原理是根据大型场馆的结构特点和使用要求，设计出合适的异型金属屋面形式和布置，并在施工过程中采取相应的技术措施，确保屋面的稳定性和安全性。
工法通过改变屋面材料的形状和结构，提高屋面的抗风压能力和耐久性，同时优化屋面的隔热保温效果，降低建筑能耗。
五、施工工艺施工工艺包括以下几个阶段：1. 工程准备阶段：包括施工准备、施工图设计、材料准备等。
2. 异型金属屋面制作：根据设计要求，进行异型金属屋面的制作，包括材料切割、组装、焊接等。
3. 屋面安装：将制作好的异型金属屋面进行安装，包括吊装、固定等。
4. 屋面保护层施工：进行屋面保护层的施工，包括防水层、隔热保温层等。
钢结构屋面工程培训教材
※轻质彩钢板屋面※
一、彩板的分类： （二）镀层： （2）热镀锌铝合金钢板：是在连续热镀锌铝合 金生产线上把冷轧钢带浸入熔融含铝5%的锌铝 合金液中（目前国内尚未生产）。 热镀锌铝合金钢板的镀层厚度通常以钢板正 反两面的镀层重量来表示，美国ASTM A875M97 规定了9种规格，其中用于屋面材料的一般选 用150g/m2、195g/m2 、235g/m2 、300g/m2。 热镀锌铝合金钢板的耐腐蚀性是镀锌钢板的24倍，加工成型性好，价格适中，是镀锌钢板 的换代产品。
2016/12/3
23
※轻质彩钢板屋面※
四、单层压型钢板屋面 1、锁螺钉式压型钢板屋面 2、扣合式压型钢板屋面 3、咬合式压型钢板屋面
2016/12/3
24
※轻质彩钢板屋面※
五、单层压型钢板屋面图例一
2016/12/3
25
※轻质彩钢板屋面※
六、单层压型钢板屋面图例二
2016/12/3
26
※轻质彩钢板屋面※
2016/12/3
13
※轻质彩钢板屋面※
（四）、节点： 1、屋脊
屋脊盖板 通长密封胶 聚氨酯泡沫条填充 Φ5.5自攻螺丝 通长泡沫堵头
屋脊封板
2016/12/3
14
※轻质彩钢板屋面※
（四）、节点：(2、横向连接)
250-300
Φ5.5自攻螺丝
通长密封胶
2016/12/3
Φ5拉铆钉 外涂密封胶
通长密封条
2016/12/3 29
※采光屋面※
二、玻璃屋面节点图例一
2016/12/3
30
※采光屋面※
二、玻璃屋面节点图例二
2016/12/3
屋面结构深化设计手册-2021
C.防水层和附加层伸入水落口杯内不小于50mm，
图纸名称
屋面结构深化图
是否使用部品
3.落水斗（侧排、直落）
实施照片
部位
WM-3
深化样例
构件/节点
结构排水沟
深化点
5.结构排水沟优化
深化原则
A.倒置式屋面根据水落口定位及屋面坡向，确定结构排水沟位置，不得流经变形缝，减少走向弯折，通长贯通设置；
图纸名称
屋面结构深化图
是否使用部品
落水斗、圆钢吊环
实施照片
部位
WM-8
深化样例
构件/节点
塔楼地面
深化点
14.设备牵引钢丝绳孔洞定位优化
深化原则
A.设备底板牵引钢丝绳孔洞预留一次成型并进行洞口加筋，多个预留洞时应与轴线平行或整体平齐，严禁出现大小头，严禁在混凝土楼板上开洞
图纸名称
屋面结构深化图
是否使用部品
B.优化机房结构二次砌筑部位反坎随屋面结构一次浇筑成型，高度不低于泛水高度；
C.出屋面门洞依据门的型号确定反坎宽度、反坎高度高于建筑完成面，随屋面结构一次浇筑成型
D.高度＞900mm的女儿墙，分两次浇筑，第一次浇筑随屋面结构一次成型，高度不小于防水凹槽高度，
高度≤900mm的女儿墙，随屋面结构一次浇筑成型
图纸名称
屋面结构深化图
是否使用部品
5.刚性防水套管
实施照片
部位
WM-5
深化样例
构件/节点
烟风帽基础
深化点
8.烟风帽基础优化
9.PC烟风帽基础尺寸清单
深化原则
A.烟风帽定位准确，与轴线平行垂直；避免与出屋面管道、设备基础等位置重合，且保证一定间距，优先采用PC烟风帽基础；
金属屋面施工技术方案
屋面施工方案第一节、图纸深化设计1.1.1熟识主体建筑图纸(1)查看设计图纸是否完整、齐全，设计图纸和资料是否符合国家相关标准和满意本工程要求；(2)谨慎熟识设计图纸、有关的设计资料、设计依据、主体施工单位移交的相关资料〔如轴线、标高等〕、施工验收标准及有关技术规定；(3)查看设计图纸与设计总说明在内容上是否一样，以及设计图纸与其各组成局部之间有无冲突和错误；(4)查看建筑总平面图与其他构造图在几何尺寸、坐标、标高、说明等方面是否一样；(5)明确主体工程的构造形式和特点，设计图纸中的工程困难、技术要求高和施工难度大的分局部项工程。
1.1.2施工图设计在全面熟识和了解建筑图后，我司将依据业主、设计院的看法，组织设计人员在“方案设计”的根底上作施工图深化设计。
施工图设计主要从屋面分格排版的设计、节点的设计以及设计计算三方面进展。
并刚好将设计施工图提交业主、设计院等审核、确认。
施工图确认后，一方面即可主要构件的加工制作，并同时跟进主体施工进度进展主要构件的进场并进展放线和安装工作。
1.1.3图纸会审图纸会审分三阶段进展：(1)设计图纸的自审：在我公司收到主体承建方的设计图纸和相关技术文件后即组织工程技术人员熟识和自审图纸，写出自审图纸记录〔自审图纸的疑问和建议〕。
(2)图纸的会审：刚好提请业主组织建筑设计院和我公司进展设计图纸的会审，编写“图纸会审纪要”，作为与设计文件同时运用的技术文件和指导施工依据，以及建立单位与施工单位进展工程结算的依据。
(3)设计图纸的现场签证：在本工程施工过程中，发觉施工条件与设计图纸不符，或者图纸错误，或者由于材料规格、质量不能满意设计要求等须要对设计图纸进展修订时，刚好报请业主、设计院进展图纸的现场签证。
其次节、金属屋面施工方案1.2.1施工部署：(1)施工队伍支配本工程属于集中建筑群，比拟便于组织施工，遵照总包的施工进度支配，我司采纳分段工作面同时绽开施工的方法：在整个屋面分项工程中，分成2个大工作面，即顶部屋面、立面及檐口。
金属屋面工程在深化设计条件下的控制
金属屋面工程在深化设计条件下的控制摘要：随着社会主义社会经济的不断发展，人们的生活水平得到不断地提高，同时对生活质量的要求也在逐渐提高，各种各样的生产技术和工业技术也在不断地升级，科学技术含量不断升高。
面对各种生产材料不断地升级，工程技术含量的增加，从而衍生出来的钢材，金属钛等新型材料在各种工程中的运用也越来越多。
为了迎接高新技术的到来，我们应当如何紧跟发展步伐，与社会发展共同进步。
本文将简要分析金属屋面工程在深化设计条件下的控制。
关键词：工程；金属屋面；深化设计随着经济的发展、科技的进步和人们意识的改变，为了从根本上改善人们的生活条件和工作环境，新兴的材料越来越多，金属屋面也越来越广泛地应用于京珠领域中。
无论是普通的工业建筑、传统的民用建筑还是设计新颖的公共建筑，随处可见金属屋面的身影，由于金属拥有良好的特质，所以受到大多数建筑商的欢迎。
金属材料正以其轻质、高强、设计量化、色彩丰富、造型独特和极富现代感等独居的魅力在建筑屋面领域中独领风骚，发挥出越来越重要的作用。
在多数的建筑中，我们都能发现它的存在，成为建筑界中不可或缺的一种材料。
本文将结合金属屋面工程的现状以及发展趋势，简要分析其在深化设计条件下的控制。
一、金属屋面工程的现状和发展趋势(一)金属屋面工程的现状屋面在建筑物中所起的作用简单地说就是防风避雨，是建筑物中的一种重要组成部分。
以具体的功能来描述，通常人们会关注以下几个方面，防水性，耐久性，安全性，外观效果及保温隔热，吸音降噪等使用方面的功而金属屋面从其使用的材料不同，可划分为很多类别，如钢板，铝板，不锈钢板，钛锌板，铝镁锰板，锌板，铜板等等，其中钢板的应用最为广泛，铝板次之，其他的金属材料受综合造价，生产工艺，设计能力，施工能力和供货渠道等因素的影响，目前在国内应用还有一定局限性。
防水性能是金属屋面工程中倍受关注的一个特性，从板型的设计考虑，必须做到科学严谨，并且经过一系列的实验，证明其可靠性，每种板型都有不同的使用范围，在使用时必须根据实际情况选择合适的板型，其次从节点设计上考虑，而目前屋面的防水性能好与否，关键在于对天沟，屋面开孔和温度变形等方面影响因素的处理。
压型金属屋面围护系统深化设计研究
整个 基 地 各 生 产 车 间根 据 生 产工 艺 确 定建 筑 尺
冷地区 ， 冬 季 室外 最 低 温 度 约 一 ｌ ３℃ ， 室 内最 低 温度
收 稿 日期 ： ２ ０ １ ７ — ０ ５ — ０ ８
约 １ ０℃ ， 夏 季 屋 面板 最 高 温度 约 ６ Ｏ℃ ， 室 内温 度 约
业 区 康桥 路 ８ ５ ５号 ， Ｅ — ｍ ａ ｉ ｌ ： ｊ ｕ ｎ ｈ ｕ ａ ． ｙ ｕ ＠ｂ ｌ ｕ ｅ ｓ ｃ ｏ ｐ ｅ ｓ ｔ ｅ ｅ １ ． ｃ ｏ ｎ。 ｒ
ｒ ｆ ｌ 围建筑 防 水
＝ ＝ ＝ ＝ ＝ ＝ ＝ ＝＝ ＝ ＿ ＝ ＝ ＝ ＝＝ ＝ ＝ ＝ ＝ ＝＝ ＝ ＝ ＝ ＝ ＝ ＝ ＝＝ ＝ ＝ ＝ ＝ ＝ ＝ ＝ ＝ ＝ ＝＝ ＝ ＝ ＝ ＝ ＝ ＝ ＝＝ ＝ ＝ ＝ ＝ — ＝ ＝ ＝ ＝ ＝ ＝ ＝ ＝＝ ＝ ＝ ＝ ＝ ＝＝ ＝ 一
ｆ ｎ 扳；
板问 隙安装 ｚ 镀 锌 支撑 ，¨ ｊ Ｊ …定 ｆ Ｉ Ｊ 约 ２ ） ｚ 支撑 卡 Ｉ 】 天沟 问铺 没防 水胶 泥 ； ３ ）
ｔ 定 小锈 钠 锁 片通 过 ３ ６ ０ 。 卷 和存 一 起 ，使 板 与 同定 紧 锁 ， 提 供更 好的抗 风性 能 ； ４ ） 滑 动式 踟定
算， 檐 口、 采光 带和屋 面洞 口等节点部位的设计 ， 使屋面板满足热胀冷缩的变形 以及 防水等各项功能要 求。
关键词 ： 工业建筑 ； 压型金属屋面板 ； 围护 系统 ； 温度 变形 ； 节 点设 计 文章编号 ： １ ０ ０ ７ — ４ ９ ７ Ｘ（ ２ ０ １ ７ ） 一 １ １ － ０ ０ ０ １ — ０ ３ 中 图分 类 号 ： Ｔ Ｕ ２ ３ １ ； Ｔ Ｕ ７ ６ １ ． １ １ 文献 标 志 码 ： Ｂ
6、第六章 金属屋面安装方案
第九节金属屋面系统施工方案1金属屋面系统特点1.1金属屋面系统特点本标段所选用金属屋面系统具有自重轻、耐久性强、经济性能高的特点，具备良好的防水性能、优良的防火性能，所选用的材料是理想的绿色环保建筑材料。
铝镁锰合金屋面板是一种极具性价比的屋面材料，具有耐腐蚀、美观、重量轻、强度大、容易加工成型等诸多优点。
广泛应用于机场航站楼、车站及大型交通枢纽、会议及展览中心、体育场馆等大型建筑。
选用铝镁锰压型屋面板系统可充分利用该种新型建筑材料的高强、对曲线的完美贴合性以及超常耐久性的特性，再结合先进的钢结构技术，力求达到建筑空间与结构空间融合的自然、默契。
屋面底座采用“梅花型”连接头与屋面板相配合并与屋面板之间有一定的空隙，在风力变化下整个屋面板系统可自动滑动、伸缩、避免了由于风力变化屋面板伸缩引起的扣盖咬合缝发生错位，而产生屋面渗漏的现象。
用铝镁锰合金压型板，直立式锁边系统，屋面板横向搭接采用机械铰合，直立锁边面板在横向采用自防水技术，不使用钉接压，与天沟、铝板等的结合部采取有效的技术处理措施，确保屋面的防水性能和美观要求。
1.2金属屋面系统构造1.2.1体育场金属屋面构造层次1.2.2体育馆金属屋面构造层次2主要工序及关键节点工艺要求2.1测量、放线2.1.1准备工作根据工程情况，配备经验丰富的测量工程师及测量技术人员。
先获取以下数据和参数：1）、标高的基准点，轴线实际控制点；2）、每榀桁架上每条主檩安装点的标高的理论值；对控制点、基准点测量复核，并对照设计值进行内业计算，确定出钢主檩上檩托安装的标高。
2.1.2测量方法1）、轴线测量根据总平面布置，从坐标原点复核各测量基准点的位置，在各基准点上分别架设全站仪，按设计图上轴线所标示分度数分别测定各条轴线点，将其标定在相应位置的钢结构主檩上，在每节间检查该轴线是否与主檩中线重合，将结果反馈给设计部门（此线应作为檩条、金属板安装的基准线，如不重合应以中线为准）。
金属屋面施工方案
金属屋面系统施工组织设计文件施工组织设计目录第一章工程概况第二章工程特点及重点难点分析第三章编制依据第四章施工布署第五章施工平面布置第六章施工人员组织第七章施工机械、设备及工具组织第八章现场加工、吊运和运输第九章主要施工方法及配合保护措施第十章施工进度管理第十一章施工质量管理第十二章施工安全管理第十三章施工文明管理第十四章售后服务承诺第一章工程概况1. 工程名称：2。
工程地点：厦门市3。
工程概述：本工程的目标就是提供优质屋面系统为了更好地服务于教育系统.厦门杏林劳模中心体育馆面积约六千四百平方米,屋面造型为RIG-400/65直立锁边屋面。
由于其具备的特殊性和重要性，所以要求屋面系统具备良好的防水等功能性方面的性能，对其运动馆的隔音保温要求相当高。
第二章工程特点及重点难点分析本工程屋面板及泛水采用铝锰镁合金板，防水卷材，吸音棉，保温棉，其他配件采用配套配件(如:高强铝合金支座、隔热垫、滴水片、不锈钢自攻钉、铆钉、其它紧固件等），保温材料采用玻璃纤维保温棉.1。
屋面构造本工程屋面系统由下往上结构内容如下表所示：序号名称规格1 底板0。
5mm穿孔压型钢板2 吸音层48K 50mm玻璃吸音棉3 镀锌钢丝网50*50*1电镀丝4 隔气膜聚乙烯玻璃纤维加劲 260g/m25 保温层100mm厚容重24kg/m3玻璃保温棉6 金属固定座铝合金固定座带隔热垫R—155/57 1.5檩距7 面板0。
9mm厚65/400型“Zip lok/瑞珞克"直立锁边铝镁锰板（AA3004,H44, 氟碳涂层PVDF涂层)2。
采用的屋面系统性能及特点本工程屋面系统采用铝合金屋面系统。
瑞基德建筑材料（厦门)有限公司是世界先进的铝合金屋面系统设计生产跨国专业性公司，“Zip lok/瑞珞克”屋面系统是其专利产品,是目前国内最好的铝合金屋面系统供应商.“Zip lok/瑞珞克”铝合金屋面系统是一种构造合理、设计完善的屋面系统，它有效地解决了屋面板的热胀冷缩问题，并大大增强了屋面板的整体性和防水性能。
金属板屋面设计
金属板屋面设计4.9.1 金属板屋面防水等级和防水做法应符合表4.9.1的规定。
表4.9.1 金属板屋面防水等级和防水做法注：1 当防水等级为Ⅰ级时，压型铝合金板基板厚度不应小于0.9mm；压型钢板基板厚度不应小于0.6mm；2 当防水等级为Ⅰ级时，压型金属板应采用360°咬口锁边连接方式；3 在I级屋面防水做法中，仅作压型金属板时，应符合《金属压型板应用技术规范》等相关技术的规定。
4.9.2 金属板屋面可按建筑设计要求，选用镀层钢板、涂层钢板、铝合金板、不锈钢板和钛锌板等金属板材。
金属板材及其配套的紧固件、密封材料，其材料的品种、规格和性能等应符合现行国家有关材料标准的规定。
4.9.3 金属板屋面应按围护结构进行设计，并应具有相应的承载力、刚度、稳定性和变形能力。
4.9.4 金属板屋面设计应根据当地风荷载、结构体形、热工性能、屋面坡度等情况，采用相应的压型金属板板型及构造系统。
4.9.5 金属板屋面在保温层的下面宜设置隔汽层，在保温层的上面宜设置防水透汽膜。
4.9.6 金属板屋面的防结露设计，应符合现行国家标准《民用建筑热工设计规范》GB 50176的有关规定。
4.9.7 压型金属板采用咬口锁边连接时，屋面的排水坡度不宜小于5％；压型金属板采用紧固件连接时，屋面的排水坡度不宜小于10％。
4.9.8 金属檐沟、天沟的伸缩缝间距不宜大于30m；内檐沟及内天沟应设置溢流口或溢流系统，沟内宜按0.5％找坡。
4.9.9 金属板的伸缩变形除应满足咬口锁边连接或紧固件连接的要求外，还应满足檩条、檐口及天沟等使用要求，且金属板最大伸缩变形量不应超过100mm。
4.9.10 金属板在主体结构的变形缝处宜断开，变形缝上部应加扣带伸缩的金属盖板。
4.9.11 金属板屋面的下列部位应进行细部构造设计：1 屋面系统的变形缝；2 高低跨处泛水；3 屋面板缝、单元体构造缝；4 檐沟、天沟、水落口；5 屋面金属板材收头；6 洞口、局部凸出体收头；7 其他复杂的构造部位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、工程概况南京奥体中心是国内目前最大的体育建筑群，主要由主体育场、体育馆、游泳馆、网球中心组成。
建筑大部分采用钢筋砼的板、梁柱体系，钢结构屋架，采用铝制屋面板防水，大部分屋面都为双曲面，汇水天沟都为坡天沟。
屋面采用先进的负压虹吸雨水排放系统。
本设计为网球中心的屋面系统设计。
二、精工HVS直立锁边铝镁锰合金屋面系统：随着钢结构建筑在国内的蓬勃发展, 特别是一些大跨度会展、机场、体育馆等公共建筑已是钢结构一统天下的时代，对于建筑的要求不仅仅是功能式的，更加体现出建筑的各性化、艺术化。
但国内的现有的传统围护材料，特别是屋面材料在造型的适应性、防水性、耐久性方面已无法满足设计要求。
而该类屋面系统往往依赖于进口，严重制约钢结构建筑的发展。
而精工钢构作为国内大型的综合型钢结构合资企业凭借自已强大的研发能力和合资方在该领域先进生产工艺及丰富的施工经验并且吸取国外同类屋面板的优点开发出HVS系列直立锁边铝合金屋面系统，经过多项工程的应用已经具有较为完善的配套体系及施工经验填补国内空白，带来了国内金属屋面板发展的新阶段，从而更加进一步推进钢结构建筑的发展。
三、设计依据及参照规范：1、本设计根据【南京奥林匹克体育中心网球中心屋面系统工程招标文件】。
2、江苏省建筑设计研究院设计变更通知单及南京奥林匹克体育中心网球中心屋面系统工程答疑书。
3、南京奥林匹克体育中心网球中心屋面系统心工程招标施工图。
4、金属屋面技术规范《金属屋面工程技术规范》JGJ102-96《金属与石材幕墙工程技术规程》JGJ133-20015、建筑设计规范《高层民用建筑设计防火规范》GB50045-95 2001版《建筑设计防火规范》GBJ16-87 2001版《建筑抗震设计规范》GB50011-2001《建筑防雷设计规范》GB50057-94《钢结构设计规范》GB50017-2002《建筑结构荷载规范》GB50009-2001《建筑供水和排水设计规范》GBJ15-88(1998版)6、材料标准《铝合金建筑型材》GB/T5237-2000金属屋面系统深化设计说明《铝及铝合金加工产品的化学成分》GB/T3190《碳素结构钢》GB700-88《低合金高强度结构钢》GB1597《平面钢化玻璃》GB/T9963-1998《铝及铝合金板材》GB/T3880-1997《建筑用铝型材铝板氟碳涂层》JC133-2000《建筑橡胶密封垫预成型实芯硫化的结构密封垫用材料》GB10711 《聚氨酯硬泡体防水保温工程技术规程》JCJ14-1999《建筑用硅酮结构密封胶》GB167767、检测方法《硬质泡沫塑料吸水率试验方法》（GB8801-88）《绝缘材料稳态热阴及有关特性的测定》（GB10294-88）《泡沫塑料和橡胶表观（体积）密度的测定》（GB/T6343-95）《硬质泡沫塑料尺寸稳定性试验方法》（GB8811-88）《硬质泡沫塑料压缩试验方法》（GB8813-88）8、其他规范及要求《建筑施工高处作业安全技术规范》JG80-91《施工现场临时用电安全技术规范》JGJ46-88等…..四、场地及自然条件：1、场地简况：该工程位于江苏省，东经118°48’，北纬32°00’2、自然条件：a、降水量：平均年总降水量：1034.1mm1日最大降水量：192.1mm1小时最大降水量：60.7mmb、气温：最低温度-9.0℃，最冷月平均3.0℃最高40.7℃温度，最热月平均32.0℃c、相对湿度：最冷月平均73%最热月平均81%五、荷载取值：1、屋面恒载：屋面板：0.3 KN/m2（包含屋面板、底板、避雷系统、保温棉）2、屋面活载：0.30KN/m23、雪荷载：0.65KN/m24、基本风压0.45KN/m25、屋面局部检修活荷载标准值为：1.0KN/m26、地震基本烈度：七度，设计基本地震加速度为0.10g，设计地震分组为第一组。
六、设计原则、设计构思：满足建设单位提供的《南京奥林匹克体育中心网球中心屋面系统工程招标文件》。
的要求，根据国家有关规范、法令，在保证建筑立面效果及使用功能不受改变的前提下，采用新工艺、新材料、新技术，解决屋面板防漏、抗风、及隔热等问题，提高使用寿命、缩短施工周期，节约工程造价，体现现代建筑的特色，使造形美观大方，轻巧流畅，展示南京奥体中心的文化气息，雄伟的气势及时代特征。
七、屋面系统分析及主要材料的选用及特点说明:根据本工程的使用性质，该工程金属屋面板系统应具有绝对可靠的防水性能和较高的耐久性，合理的吸声、保温性能。
我公司在对标书及图纸做了详细的分析，结合国际、国内同类工程的设计经验，在满足以下条件的情况下：物理性能指标不小于下列规定来选用材料来保证屋面系统的质量。
风压变形性能V级雨水渗漏性能固定部位1600 KN/M2可开启部位350 KN/M2空气渗透性能固定部位0.01 (m3/m.h)可开启部位0.5 (m3/m.h) 保温性能 2 (w/m3/k)隔声性能35 dB耐冲击性能210 (N.m/s)平面外变形性能1/150★HVS65/415型屋面系统系列板型介绍屋面板在整个建筑屋面系统中占有极其重要的作用，特别是屋面板的板型、咬合方式、材料的选择，加工方法等方面直接影响屋面系统的性能，关系着建筑物的能否正常使用及满足建筑造型的需要。
结合现在一些大型工程屋面造型比较复杂的特点，一般呈双曲、单曲圆弧形为多数且屋面坡度较长。
通常屋面上还设有采光天窗。
所以对整个屋面系统的防水、抗风及耐久性方面的要求特别高。
而现在常用的彩钢屋面板就无法满足上述要求。
考虑到上述原因本公司结合国外先进经验自主开发出HVS系列直立锁边铝-镁-锰合金压型屋面板。
HVS-h/b断面形状及截面性能表:型号覆盖宽度(mm)展开宽度(mm)重量(kg/m)0.8mm0.9mm 1.0mm 1.2mm HVS-65/415 415 600 1.52 1.71 1.9 2.3型号厚度(mm)截面积(mm2)惯性矩Ix(mm4)抵抗矩Wx1(mm3)抵抗矩Wx2(mm3)Z0 HVS-65/4150.9 550 295586 19700 5200 15该屋面板引进国外先进的生产工艺，成熟的施工技术广泛用于国内外大型的机场、会展类建筑。
本公司可在工地现场辊压成型屋面板,避免板材运输的限制通长生产使屋面无接缝。
该屋面板的三大优点完全杜绝了屋面漏水及渗水现象的出现，第一：本屋面板采用专门的锁边机械将屋面板与支架连接成为一个防水及抗风的整体，又无需用螺钉穿透屋面板，且在温度变化下整个屋面板系统可通过特制的连接支座使屋面板自由滑动、伸缩避免了由于温度变化屋面板伸缩引起的扣盖咬合缝发生错位，而产生屋面渗漏的现象,减小屋面板变形对屋面结构的附加力。
（ST 铝合金支座选用表）:类 型H （mm ） H 1 （mm ）H 2(保温棉厚度)ST50 105 45 50 ST75 130 70 75 ST100 155 95 100 ST150 200 145 150第二：该屋面板具有可焊性的特点在天窗泛水、收边及屋面开孔位置无需防水胶、拉铆钉连接方式,采用现场焊接将整个屋面形成一个防水的整体。
本屋面板先进的板型设计,可自然弯曲或制作加工成双曲、穹拱曲及扇形屋面等复杂造形满足建筑造形的要求。
板 型 板厚（mm ） 建议檩距L(m)正弯R(m)反弯R(m)HVS-65/4150.8 1.5 36 400.9 1.6 40 45 1.0 1.8 48 501.22.0 55 60板 型 板厚（mm ） 最小板长b(m)正弯R(m)反弯R(m) HVS-65/4150.8 1.5 8.0 18 0.9 1.5 7.0 16 1.0 1.5 3.0 12 1.2 1.5 2.5 16HVS 铝合金屋面板高强铝合金支座 冷凝垫现场焊接自然弯曲的最小半径:预弯的最小半径:该屋面板系统除上述先进的板型设计外还具有非常完善的配件系统来保证HVS屋面的优秀的的性能。
配件应用示意防冷凝塑料支座垫发泡乳胶屋面端头密封件铝合金脊位密封板发泡乳胶密封件HVS屋面板通常应用在一些坡度方向较长的屋面，由屋面热膨胀比较大，大约是钢屋面板的两倍，所以为了避免热膨胀引起屋面板下滑而在一些位置设置“固定点”。
屋面板系统材料的选用HVS系列屋面板一般采用3004系列铝镁-锰合金，主要成份为铝还有少量的镁、锰、硅的化学成份，该类铝合金且有强度高、自重轻、化学性能相对稳定不会锈蚀的特点。
铝镁-锰合金板基板性能：合金型号抗拉强度(N/mm2)屈服强度(N/mm2)延伸率%折弯内侧半径(厚度2mm) AA3004H44 210-265 180 >4 R=2mm×2.0AA3005H44 165-215 135 >3 R=2mm×1.5△化学成份:化学成份(%)硅铁铜锰镁铬锌钛锰+铬其它铝最少最大0.4 0.4 0.1 0.52.63.60.3 0.2 0.15 0.1-0.6 0.15剩余△典型物理特性：1、密度（g/cm3） 2.672、熔点（O C）590-6453、线性膨胀系数(0-100 O C)－O C-1×106 23.84、弹性模量700005、液体容量比0.336、热传导率（0/H38硬度）1327、电阻率（20o C-μcm）0/H34硬度 5.38、比热(0-100O C)J/kg O C 9459、屈服强度≥150MPa10、抗拉强度≥180Mpa11、金属延伸率≥4%HVS铝合金屋面热膨胀估计值：表面类型达到温度每米的热膨胀值捶纹/光面40o C-40o C 1.0mm浅色40o C-40o C 1.0mm深色70o C-80o C 1.5mm伸缩固定方式表：1#固定点：铝拉铆钉固定2#固定点：不锈钢螺栓固定铝镁-锰合金板还具有良好的抗腐蚀各良好的可焊性能,由于建筑屋面暴露在大自然中,为了进一步提高耐侯性和彩色效果,铝合金在加工过和中,板面进行涂层处理，本工程屋面板外涂氟碳烤漆涂层。
氟碳烤漆涂层（适用于室外恶劣环境）：该涂料系统是目前世界上溶剂涂装系统中最优秀的系统，也是建筑工业用烤漆钢板涂料中最高级的产品，该涂料涂料具有非常好的防蚀性及色质保持性，其耐候性（光泽保持性，耐风化性，颜色耐久性）也是所有涂料系统中最出类拔萃的，用于铝镁锰合金板上更佳：1、铝镁锰板通过三辊三烤及以上氟碳漆，漆膜附着力强，不开裂、起皮。
2、面层氟碳含量可≥75%。
3、烤漆厚度35μm-40μm15，漆膜延伸率可≥7%。
对机械性能，耐紫外线及耐热性能方面极度优，氟碳烤漆涂层系统在实际户外常气候及有适当雨量洗涤的情况下，可在三十至三十五年内，漆层不产生裂痕，剥落或朽脱。
