并行语句

2. 异步进程敏感信号参数表中除时钟信号外，还有其它信号。例： process(clk,reset) begin if reset=‘1’ then date<=“00”; elsif (clk’event and clk=‘1’) then date<= in_date; end if; end process;
3.5.3 并行信号赋值语句包括三种：简单并行信号赋值；条件信号赋值；选择信号赋值。共同特点： 1. 赋值目标必须是信号，与其它并行语句同时执行，与书写顺序及是否在块语句中无关。 2. 每一信号赋值语句等效于一个进程语句。所有输入信号的变化都将启动该语句的执行。
1. 简单并行信号赋值语句即：信号<=表达式例：以下两种描述等价
例：用选择信号赋值语句描述四选一电路。用选择信号赋值语句描述四选一电路。 entity mux4 is port (i0,i1,i2.i3,a,b: in std_logic; q:out std_logic); end mux4; architecture rtl of mux4 is signal sel :std_logic_vector(1 downto 0); begin sel<=b&a; with sel select q<=i0 when sel=“00”, i1 when sel=“01”, i2 when sel=“10”, i3 when sel=“11”, ‘X’ when others; end rtl;
B3：BLOCK BEGIN Z<=S； END BLOCK B3； END BLOCK B2； Y<=S； END BLOCK B1；
3. 卫式（Guarded）块由保护表达式值的真、假决定块语句的执行与否，综合不支持。

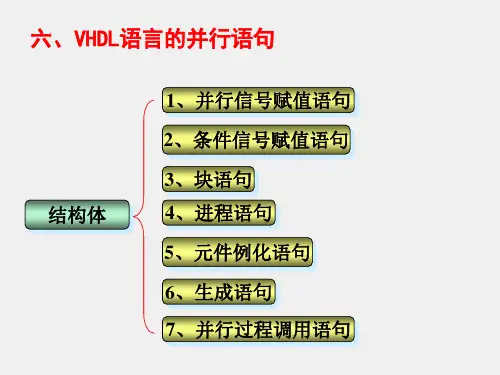

VHDL并行语句

过程调用的实质内容要先装入程序包中（Package）:
PROCEDURE 过程名（参数1；参数2；） IS [声明语句；]
BEGIN [顺序处理语句；]
END 过程名；
并行过程调用：
过程名（关联参数表）;
参数关联方式
位置关联方式名字关联方式 =>
例：设有一过程PROCEDURE vect(a,b:IN BIT;
output1 <= a AND b ; output2 <= c + d ; g <= e OR f ; h <= e XOR f ; s1 <= g ; END ARCHITECTURE curt；
2、条件信号赋值语句
赋值目标 <= 表达式 WHEN 赋值条件 ELSE 表达式 WHEN 赋值条件 ELSE ... 表达式；
PROCESS语句在VHDL程序中，是描述硬件并行工作行为的最常用、最基本的语句。
PROCESS 组成 PROCESS语句结构
进程说明
顺序描述语句
敏感信号参数表
信
变
进
子
顺
进
号
量
程
程
序
程
赋
赋
启
序
描
跳
值
值
动
调
述
出
语
语
语
用
语
语
句
句
句
语
句
句
句
说明
(1) 进程说明部分主要定义一些局部量，可包括数据类型、常数、属性、子程序等。但需注意，在进程说明部分中不允许定义信号和共享变量。
-- 指定信号
-- 指定变量
-- 过程调用

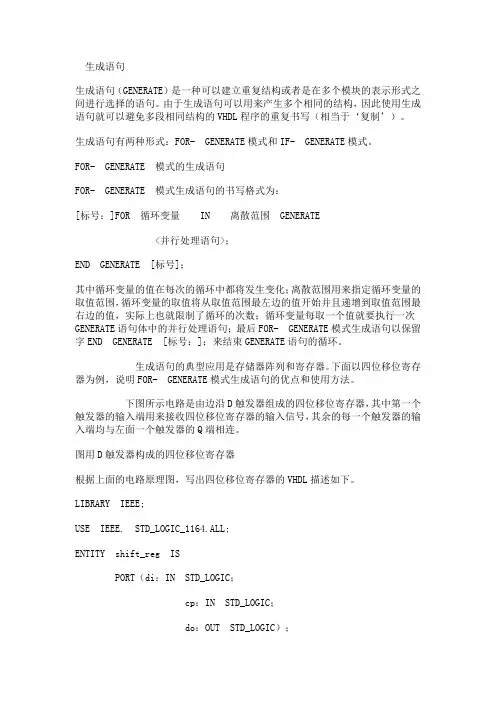

vhdl生成语句的使用

生成语句生成语句（GENERATE）是一种可以建立重复结构或者是在多个模块的表示形式之间进行选择的语句。

由于生成语句可以用来产生多个相同的结构，因此使用生成语句就可以避免多段相同结构的VHDL程序的重复书写（相当于‘复制’）。

生成语句有两种形式：FOR- GENERATE模式和IF- GENERATE模式。

FOR- GENERATE 模式的生成语句FOR- GENERATE 模式生成语句的书写格式为：[标号：]FOR 循环变量 IN 离散范围 GENERATE<并行处理语句>；END GENERATE [标号]；其中循环变量的值在每次的循环中都将发生变化；离散范围用来指定循环变量的取值范围，循环变量的取值将从取值范围最左边的值开始并且递增到取值范围最右边的值，实际上也就限制了循环的次数；循环变量每取一个值就要执行一次GENERATE语句体中的并行处理语句；最后FOR- GENERATE模式生成语句以保留字END GENERATE [标号：]；来结束GENERATE语句的循环。

生成语句的典型应用是存储器阵列和寄存器。

下面以四位移位寄存器为例，说明FOR- GENERATE模式生成语句的优点和使用方法。

下图所示电路是由边沿D触发器组成的四位移位寄存器，其中第一个触发器的输入端用来接收四位移位寄存器的输入信号，其余的每一个触发器的输入端均与左面一个触发器的Q端相连。

图用D触发器构成的四位移位寄存器根据上面的电路原理图，写出四位移位寄存器的VHDL描述如下。

LIBRARY IEEE;USE IEEE. STD_LOGIC_1164.ALL;ENTITY shift_reg ISPORT（di：IN STD_LOGIC；cp：IN STD_LOGIC；do：OUT STD_LOGIC）；ARCHITECTURE structure OF shift_reg ISCOMPONENT dff --元件说明PORT（d：IN STD_LOGIC；clk：IN STD_LOGIC；q：OUT STD_LOGIC）；END COMPONENT；SIGNAL q：STD_LOGIC_VECTOR(4 DOWNTO 0)；BEGINdff1：dff PORT MAP (di，cp，q（1）)； --元件例化dff2：dff PORT MAP (q（1），cp，q（2）)；dff3：dff PORT MAP (q（2），cp，q（3）)；dff4：dff PORT MAP (q（3），cp，do)；END structure；在上例的结构体中有四条元件例化语句，这四条语句的结构十分相似。

VHDL第六讲_VHDL元件例化语句最新版

FOR- GENERATE 模式的生成语句
FOR- GENERATE 模优选式文档生成语句的书写格16
其中循环变量的值在每次的循环中都将发生变化；离散范围用来指定循环变量的取值范围，循环变量的取值将从取值范围最左边的值开场并且递增到取值范围最右边的值，实际上也就限制了循环的次数；循环变量每取一个值就要执行一次GENERATE语句体中的并行处理语句；最后FORGENERATE模式生成语句以保存字END GENERATE [标号：]；来完毕 GENERATE语句的循环.
u1:nand_2 port map(a,b,y1);--元件例化 u2:nand_2 port map(c,d,y2); u3:nand_2 port map(y1,y2,y); end one;
优选文档
7
例1：利用2输入与非门元件，设计4输入的与非与非电路.
方法2：将元件声明放在程序包里进展说明
优选文档
19
思考题
设计一位二进制全加器，然后利用forgenerate生成语句实现4位二进制全加器，并仿真验证设计结果.
优选文档
优选文档
14
1位D触发器的VHDL程序文件： library ieee; use ieee.std_logic_1164.all; entity shift_reg1 is
port(clk:in std_logic; D:in std_logic; Q:out std_logic);
end entity; architecture one of shift_reg1 is begin
end mynand_4; architecture one of mynand_4 is signal y1,y2:std_logic; begin

第五章(VHDL主要描述语句)

(4) CASE语句执行中必须选中，且只能选中所列条件语
句中一条。这表明CASE语句中至少要包含一个条件语句。
CASE语句常用来描写总线行为、编码器和译码器的结构。CASE语句与IF语句功能相似但CASE语句的可读性好，非常简洁。
CASE语句的误用：
SIGNAL value ： INTEGER RANGE 0 TO 15 ； SIGNAL out_1 ： BIT ； CASE value IS -- 缺少 WHEN条件语句 END CASE ； -- 分支条件不包含2到15 CASE value IS WHEN 0 => out_1 <= „1‟； WHEN 1 => out_1 <=„0‟； END CASE ； -- 在5到10上发生重叠 CASE value IS WHEN 0 TO 10 => out_1 <= „1‟； WHEN 5 TO 15 => out_1 <= „0‟； END CASE ；
IF语句不仅可用于选择器设计，还可用于比较器，译码器等进行条件控制的逻辑设计。IF语句中至少应有一个条件句，条件句必须由布尔表达式构成，条件表达式中能使用关系运算操作及逻辑运算操作的组合表达式。 IF语句颠倒条件判别次序，会引起在综合时逻辑功能的变化，即IF语句判别条件不可颠倒。 IF语句中，先处理最起始的条件；如果不满足，再处理下一个条件。一般把条件约束最多的作为起始条件。
例
用IF语句描述一个二位等值比较器
ARCHITECTURE a OF compare IS LIBRARY IEEE; BEGIN PROCESS(a,b) USE IEEE.STD_LOGIC_1164.ALL; BEGIN ENTITY compare IS IF(a>b) THEN eater<='1';equal<='0';less<='0'; generic(n:natural:=2); ELSIF (a=b) THEN PORT( greater<='0';equal<='1';less<='0'; ELSE a,b:IN STD_LOGIC_VECTOR(n-1 DOWNTO 0); greater<='0';equal<='0';less<='1'; greater,equal,less:OUT STD_LOGIC); END IF; END PROCESS; END; END;

元件例化

元件例化语句元件例化就是引入一种连接关系，将预先设计好的设计实体定义为一个元件，然后利用特定的语句将此元件与当前的设计实体中的指定端口相连接，从而为当前设计实体引入一个新的低一级的设计层次。

在这里，当前设计实体相当于一个较大的电路系统，所定义的例化元件相当于一个要插在这个电路系统板上的芯片，而当前设计实体中指定的端口则相当于这块电路板上准备接受此芯片的一个插座。

元件例化是使VHDL 设计实体构成自上而下层次化设计的一种重要途径。

在一个结构体中调用子程序，包括并行过程的调用非常类似于元件例化，因为通过调用，为当前系统增加了一个类似于元件的功能模块。

但这种调用是在同一层次内进行的，并没有因此而增加新的电路层次，这类似于在原电路系统增加了一个电容或一个电阻。

元件例化是可以多层次的，在一个设计实体中被调用安插的元件本身也可以是一个低层次的当前设计实体，因而可以调用其它的元件，以便构成更低层次的电路模块。

因此，元件例化就意味着在当前结构体内定义了一个新的设计层次，这个设计层次的总称叫元件，但它可以以不同的形式出现。

如上所说，这个元件可以是已设计好的一个VHDL 设计实体，可以是来自FPGA 元件库中的元件，它们可能是以别的硬件描述语言，如Verylog 设计的实体。

元件还可以是软的IP 核，或者是FPGA 中的嵌入式硬IP 核。

元件例化语句由两部分组成，前一部分是对一个现成的设计实体定义为一个元件，第二部分则是此元件与当前设计实体中的连接说明，它们的语句格式如下：（1）元件定义语语句COMPONENT 元件名GENERIC (类属表)；PORT (端口名表)；END COMPONENT 文件名；（2）元件例化语句例化名：元件名 PORT MAP( [端口名 =>] 连接端口名，...) ；以上两部分语句在元件例化中都是必须存在的。

第一部分语句是元件定义语句，相当于对一个现成的设计实体进行封装，使其只留出对外的接口界面。
