西门子变频器工作原理西门子变频器也可用于家电产品。

使用西门子变频器的家电产品中不仅有电机（例如空调等），还有荧光灯等产品。

用于电机控制的西门子变频器，既可以改变电压，又可以改变频率。

但用于荧光灯的西门子变频器主要用于调节电源供电的频率。

汽车上使用的由电池（直流电）产生交流电的设备也以“inverter”的名称进行出售。

西门子变频器的工作原理被广泛应用于各个领域。

例如计算机电源的供电，在该项应用中，西门子变频器用于抑制反向电压、频率的波动及电源的瞬间断电。

1 西门子变频器的工作原理我们知道，交流电动机的同步转速表达式位：n ＝ 60 f(1 － s)/p (1)式中 n———异步电动机的转速；f———异步电动机的频率；s———电动机转差率；p———电动机极对数。

由式 (1) 可知，转速 n 与频率 f 成正比，只要改变频率 f 即可改变电动机的转速，当频率 f 在 0 ～ 50Hz 的范围内变化时，电动机转速调节范围非常宽。

西门子变频器就是通过改变电动机电源频率实现速度调节的，是一种理想的高效率、高性能的调速手段。

2 西门子变频器控制方式低压通用变频输出电压为 380 ～ 650V ，输出功率为 0.75 ～ 400kW ，工作频率为 0 ～ 400Hz ，它的主电路都采用交—直—交电路。

其控制方式经历了以下四代。

2.1U/f=C 的正弦脉宽调制（ SPWM ）控制方式其特点是控制电路结构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求，已在产业的各个领域得到广泛应用。

但是，这种控制方式在低频时，由于输出电压较低，转矩受定子电阻压降的影响比较显著，使输出最大转矩减小。

另外，其机械特性终究没有直流电动机硬，动态转矩能力和静态调速性能都还不尽如人意，且系统性能不高、控制曲线会随负载的变化而变化，转矩响应慢、电机转矩利用率不高，低速时因定子电阻和逆变器死区效应的存在而性能下降，稳定性变差等。

西门子G120变频器说明书[4]

西门子G120变频器说明书一、产品概述西门子G120变频器是一种可满足多样化要求的模块化变频器，组件采用模块化设计，功率范围宽，0.55 kW ~ 250kW，可确保始终能够组合出一种满足要求的理想变频器。

该系列变频器提供有三种电压型号，可连接 200 V、400 V 和 690 V 电网。

³西门子G120变频器由两部分组成：控制单元（CU）和功率模块（P M）。

控制单元负责控制和监视功率模块和连接的电机，并提供操作员界面和通信接口。

功率模块负责将输入的交流电转换为可调节的输出电压和频率，以驱动连接的电机。

高效能：采用空间矢量脉宽调制（SVPWM）技术，提高了输出电压的利用率，降低了谐波损耗，提高了效率和功率因数。

高可靠性：采用先进的散热设计，保证了功率模块的稳定运行。

具有过载、过压、欠压、过温、短路等多种保护功能，保证了变频器和电机的安全运行。

高灵活性：提供多种控制单元和功率模块的组合选择，满足不同的应用需求。

支持多种现场总线协议，如PROFINET、PROFIBUS、EtherNet/IP、CANopen、USS、Bacnet、Modbus等，实现与上位控制系统的无缝对接。

高智能化：具有自动调节功能，可根据电机参数和负载情况自动优化控制策略。

具有故障诊断功能，可显示故障代码和故障原因，并提供相应的解决方案。

具有数据备份功能，可将变频器参数保存在存储卡中，方便更换或复制。

二、产品型号G120C：是一种紧凑型变频器，集成了控制单元和功率模块于一体，适用于简单的应用场合，如风机、水泵等。

功率范围为0.55 kW ~ 18.5 kW。

G120 CU240B-2/CU240E-2：是一种标准型变频器，采用分离式的控制单元和功率模块，适用于中等复杂度的应用场合，如输送机、起重机等。

功率范围为0.55 kW ~ 132 kW。

G120 CU250S-2：是一种高性能型变频器，采用分离式的控制单元和功率模块，适用于高精度和高动态性能要求的应用场合，如数控机床、纺织机械等。

《西门子变频器培训》课件

变频器维护与保养
日常维护及保养工作
进行定期的日常保养工作，可以延长变频器的使用寿命，减少损耗和故障的发生。
安全注意事项
进行定期的日常保养工作，可以延长变频器的使用寿命，减少损耗和故障的发生。
寿命和损耗的评估方法
对变频器的寿命和损耗进行评估，可以更好地管理和掌控设备使用状态，及时进行修复和更换。
变频器操作与调试
1
启停和调速操作
2
进行启停和调速操作时，应保证变频器和
电机的匹配，合理设置起、停、运行等参
数。
3
参数配置及参数讲解
了解并合理配置参数，是保证变频器正常运行的基础，也是使用变频器的关键。
性能调试与优化
优化调节方法，保释传感器数据和输出波形，提高启动效率，降低噪声和震动。
变频器应用实例
变频器基础知识
结构和组成部分
变频器主要包括滤波电容、IGBT 等组成部分，通过调整频率和电压来实现对电机转速的控制。
工作原理与控制方式
变频器主要有矢量控制、直接转矩控制等控制方式，通过改变电机的电源电压来实现控制效果。
保护和故障处理方法
常见故障有过流、过压、过载等，应及时排除隐患，采取措施避免未来故障的发生。
变频器新技术和未来发展
1
新技术和研发趋势
变频器在智慧制造、大数据、人工智能等方面都有着广泛的应用前景，相关技术的发展也将带来新的变革。
2
能源控制方面的应用前景
环保形势下，变频器在能源控制方面也有着广泛的应用前景，可以实现节能、减排等目标。
3
绿色环保与可持续发展
变频器在应用中，将推动工业绿色化和可持续发展，为社会和环保事业做出更大的贡献。

教材：西门子变频器的三种控制

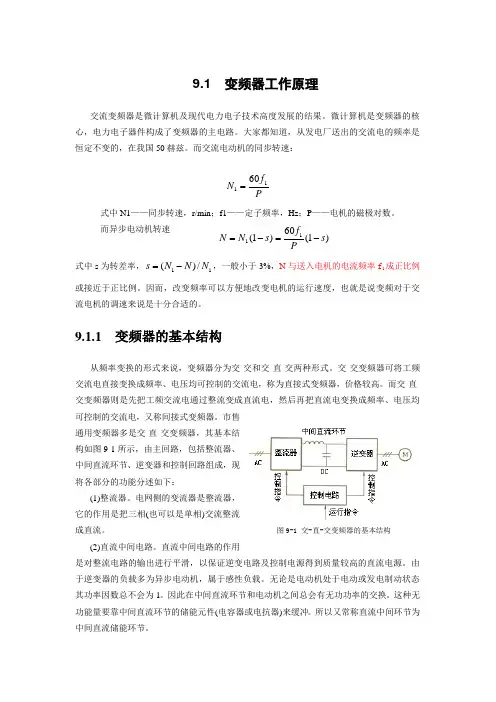

9.1 变频器工作原理交流变频器是微计算机及现代电力电子技术高度发展的结果。

微计算机是变频器的核心，电力电子器件构成了变频器的主电路。

大家都知道，从发电厂送出的交流电的频率是恒定不变的，在我国50赫兹。

而交流电动机的同步转速：式中N1——同步转速，r/min ；f1——定子频率，Hz ；P ——电机的磁极对数。

而异步电动机转速式中s 为转差率，11/)(N N N s -=，一般小于3%，N 与送入电机的电流频率f 1成正比例或接近于正比例。

因而，改变频率可以方便地改变电机的运行速度，也就是说变频对于交流电机的调速来说是十分合适的。

9.1.1 变频器的基本结构从频率变换的形式来说，变频器分为交-交和交-直-交两种形式。

交-交变频器可将工频交流电直接变换成频率、电压均可控制的交流电，称为直接式变频器，价格较高。

而交-直-交变频器则是先把工频交流电通过整流变成直流电，然后再把直流电变换成频率、电压均可控制的交流电，又称间接式变频器。

市售通用变频器多是交-直-交变频器，其基本结构如图9-1所示，由主回路，包括整流器、中间直流环节、逆变器和控制回路组成，现将各部分的功能分述如下：(1)整流器。

电网侧的变流器是整流器，它的作用是把三相(也可以是单相)交流整流成直流。

(2)直流中间电路。

直流中间电路的作用是对整流电路的输出进行平滑，以保证逆变电路及控制电源得到质量较高的直流电源。

由于逆变器的负载多为异步电动机，属于感性负载。

无论是电动机处于电动或发电制动状态其功率因数总不会为1。

因此在中间直流环节和电动机之间总会有无功功率的交换。

这种无功能量要靠中间直流环节的储能元件(电容器或电抗器)来缓冲。

所以又常称直流中间环节为中间直流储能环节。

Pf N 1160=)1(60)1(11s Pf s N N -=-=图9-1 交-直-交变频器的基本结构(3)逆变器。

负载侧的变流器为逆变器。

逆变器的主要作用是在控制电路的控制下将直流平滑输出电路的直流电源转换为频率及电压都可以任意调节的交流电源。

西门子变频器使用指南

西门子变频器使用指南引言本使用指南旨在向用户提供关于西门子变频器的基本信息和操作指南。

通过阅读本指南，用户将能够正确使用西门子变频器，并了解其基本原理和功能。

什么是西门子变频器？西门子变频器是一种用于控制电机转速和提供电力调节的设备。

它能通过改变电源频率和电压来控制电机的转速，从而满足不同的运行需求。

西门子变频器的安装在安装西门子变频器之前，请确保已阅读并理解附带的安装手册。

按照手册中的指示进行安装，确保变频器与电机和电源正确连接。

西门子变频器的基本操作1. 启动和停止：使用变频器的开关按钮或控制面板上的按钮启动和停止电机。

2. 转速调节：变频器可以通过调节频率和电压来改变电机转速。

通过控制面板上的调节按钮或旋转开关来调整所需的转速。

3. 运行模式选择：根据需求选择正确的运行模式，如手动模式、自动模式等。

4. 报警和故障处理：当变频器发生故障或存在问题时，控制面板上将显示相应的报警代码。

在遇到问题时，请参考附带的故障排除指南进行处理。

高级功能和设置西门子变频器还具有许多高级功能和设置，可以根据特定的应用需求进行配置。

一些常见的功能包括：- 定时启动和停止：根据设定的时间表，自动启动和停止电机。

- 多级转速控制：设定不同的转速模式，并通过输入信号来切换转速模式。

- 报警和事件记录：记录变频器的运行数据、报警和故障信息，以便于后续的故障排除和分析。

安全使用注意事项在使用西门子变频器时，请确保遵守以下安全使用注意事项：1. 请勿在潮湿或有爆炸危险的环境中使用变频器。

2. 在对变频器进行任何维护或检修工作之前，请确保将其断电并遵循相应的安全操作规程。

3. 请遵循附带的操作手册和指南，确保正确使用和操作变频器。

结论通过本使用指南，我们希望能够帮助用户正确使用西门子变频器，并了解其基本原理和操作方法。

如果在使用过程中遇到任何问题，请参考附带的官方文档或咨询专业人士的意见。

祝您在使用西门子变频器时取得成功！请注意：本使用指南仅供参考，请始终遵循西门子变频器的官方指南和操作手册。

2024版西门子变频器培训

02
检查变频器外观是否完好，有无损坏或变形
03
04
准备安装工具和材料，如螺丝刀、扳手、电缆等
12
确保安装场地干燥、通风良好，且无腐蚀性气体和尘埃
安装步骤与接线方法
将变频器固定在安装板上，注意安装板应平整且坚固
2024/1/27
连接输出电机电缆，同样要确保电缆规格和接线质量
连接输入电源电缆，确保电缆规格与变频器要求相符，接线牢固可靠
使用诊断工具
利用西门子提供的诊断软件或面板操作，对变频器进行故障诊断。
分析故障原因
根据故障代码、诊断结果及实际运行情况，分析故障原因并制定
相应的解决方案。
2024/1/27
21
保养周期及建议
2024/1/27
保养周期根据变频器使用频率、环境等因素，制定合理的保养周期，通常建议每年进行一次全面保养。
上电前检查
再次确认所有接线正确，无短路或接地现象
系统联调
将变频器与控制系统进行联合调试，确保整个系统运行平稳、可靠
2024/1/27
14
04
西门子变频器操作与使用
Chapter
2024/1/27
15
操作界面及功能介绍
01
主界面
显示当前运行状态、故障信息等，提供基本的操作按钮和菜单选项。
03
整流电路
将交流电转换为直流电，为后续的逆变电路提供稳定的直流电源。
2024/1/27
逆变电路
将直流电转换为交流电，通过控制逆变电路的输出频率和电压来控制电动机的转速。
控制电路
接收外部控制信号，对整流电路和逆变电路进行控制和保护。

零基础实全彩图学习变频器之西门子变频器

零基础实全彩图学习变频器之西门子变频器1.1西门子变频器的安装与接线西门子MM440是目前应用较为广泛的变频器。

变频器在交流电机调速控制系统中，主要有两种典型使用方法，分别为单相交流和三相交流变频调速系统，如图所示。

图单相和三相交流变频调速系统结构组成西门子MM440是用于控制三相交流电动机速度的变频器系列。

该系列有多种型号。

这里选用的MM440订货号为6SE6440一2UC13 7AA1，外形如图所示。

该变频器额定参数为：·电源电压：220V，单相交流·额定输出功率：0.37KW·额定输出电流：2.5A·操作面板：基本操作板CBOP)1.2 MM440变频器的接线(1）变频器接线端子及功能打开变频器后，就可以连接电源和电动机的接线端子。

接线端子在变频器机壳下端。

西门子MM440系列为用户提供了一系列常用的输入输出接线端子，用户可以方便的通过这些接线端子来实现相应的功能，打开变频器后可以看到变频器的接线端子如图下图所示。

这些接线端子的说明如下：(2）变频器控制电路的接线变频器的控制电路工般包括输入电路、输出电路和辅助接口等部分，输入电路接收控制器(PLC)的指令信号(开关量或模拟量信号),输出电路输出变频器的状态信息(正常时的开关量或模拟量输出、异常输出等)，辅助接口包括通信接口、外接键盘接口等。

通用变频器是一种智能设备,其特点之一-就是各端子的功能可通过调整相关参数的值进行变更。

1.3 MM440变频器面板介绍面板操作方法用基本操作面板（BOP）更改参数的数值下面以更改参数P0004的数值为例介绍操作步骤，见表3-3、表3-4。

①用BOP改变P0004参数过滤功能，见表3-3。

表3-3 用BOP改变P0004参数过滤功能②以P0719为例修改下标参数，见表3-4。

表3-4 修改下标参数由于高级操作面板AOP是可选件，在这里不作详细介绍，如需要可参看随机使用手册。

Siemens 6SE70系列变频器讲解

恢复缺省设置P053=6 允许参数存取6：允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0：具有PMU的标准设置1：具有OP1S的标准设置P970=0 参数复位参数设置P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机，国际标准P100= 1：V/f控制3：无测速机的速度控制4：有测速机的速度控制5：转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流，如果此值未知，设P103=0 当离开系统设置，此值自动计算。

P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3：高强度冲击系统（在：P100=3，4，5时设置）P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10：无脉冲编码器11：脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0：线性（恒转矩）1：抛物线特性（风机/泵）P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度P453= % 反向旋转时的最大频率或速度数值参考P352和P353P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115=2 静止状态电机辩识（按下P键后，20S之内合闸）P115=4 电机模型空载测量（按下P键后，20S之内合闸）没有金钢钻也能揽点儿瓷器活。

呵呵！本人维修心得（我不是搞维修的，只是好奇不是很专业）纯属个人意见，有不对之处请指正，谢谢！注：CUVC板接触不实会造成很多假像现像一）显示００８意思：装置脉冲封所，处于禁止运行状态可能原因如控制字1的2，3位（包括X9使能端子）；或运行信号未断，报故障了直接复位，二）报警F002－－－故障意思：母线欠电压。

１）一般为熔断器烧毁。

装置外有，装置内部也有。

可用万用表量出是哪的烧了。

西门子变频器说明书

西门子变频器说明书西门子变频器说明书1. 引言西门子变频器是一种高性能的电机调速设备，能够根据需要调整电机的运行频率，实现电机的无级调速。

本说明书将介绍西门子变频器的基本原理、安装要求、操作方法和故障排除等内容，以帮助用户更好地使用和维护西门子变频器。

2. 变频器的基本原理变频器通过改变电源的频率，控制电机的转速。

它由输入回路、整流器、滤波器、逆变器和输出回路等组成。

输入回路将电源的交流电转换为直流电，整流器将直流电转换为可控的直流电。

滤波器用于消除电源中的噪声和干扰。

逆变器将可控直流电转换为可控交流电，从而实现电机转速的调节。

输出回路将变频器产生的交流电供应给电机。

3. 安装要求3.1 电源连接- 将变频器与电源连接时，需要注意电源的相序，确保与变频器的要求相符。

- 接线需要牢固可靠，避免接触不良或松动。

- 接线时应注意线缆的选择，保证其额定电压和电流满足要求。

3.2 接地- 变频器需要良好的接地，确保安全可靠。

- 接地线的截面积应符合要求，接地线的长度应尽量短。

- 接地电阻应符合标准要求。

3.3 散热- 安装变频器时，需要考虑散热问题。

应在通风良好的地方安装，确保变频器的散热良好。

- 变频器的周围不应有阻塞物，确保空气流通。

4. 操作方法4.1 启动和停止- 启动变频器前，需要先检查各部件连接是否良好。

- 启动变频器时，应按照正确的步骤进行，避免产生故障。

- 停止变频器时，应先减小负载，然后再停止变频器。

4.2 频率和转速调节- 变频器可以通过调节频率来控制电机的转速。

- 频率和转速的调节方法有多种，可以通过旋钮、按钮或界面来进行设置。

- 调节时需要根据实际需要进行调整，避免过高或过低。

5. 故障排除5.1 常见问题及解决方法- 若变频器无法启动，可以检查电源是否正常，接线是否良好。

- 若变频器工作异常，可以检查各部件是否受损，是否有杂音等异常情况。

- 若变频器频率调节不稳定，可以检查参数设置是否正确，是否存在干扰等问题。

2024版一文轻松教你玩转西门子V20变频器

01西门子Chapter变频器定义及作用变频器定义变频器作用西门子V20变频器特点高性能易操作高可靠性多样化功能应用领域与市场需求应用领域市场需求02设备安装与调试Chapter01确认变频器型号、规格及配件是否齐全，检查设备外观是否完好。

020304阅读产品手册，了解设备性能、安装要求及操作注意事项。

准备安装工具及材料，如螺丝刀、扳手、电缆等。

检查安装场地是否符合要求，如通风良好、无腐蚀性气体、无剧烈振动等。

安装前准备工作010204设备接线及参数设置按照接线图连接电源输入、电机输出及控制信号线路，确保接线正确无误。

根据实际需要设置变频器参数，如电机额定功率、额定电压、额定频率等。

熟悉变频器操作面板及功能键，掌握参数设置方法及操作流程。

完成接线及参数设置后，仔细检查一遍，确保无误。

03上电前检查电机带载试运行调试过程中注意事项电机空载试运行调试过程与注意事项03基本操作与功能应用Chapter操作面板介绍及使用基本操作操作面板概述详细讲解如何开关机、设置参数、启动/停止电机等基本操作。

面板显示信息解读常用功能操作指南频率设定与调整01电机参数设置02故障诊断与处理03高级功能应用举例矢量控制介绍西门子V20变频器矢量控制原理及实现方法，提高电机控制精度和响应速度。

通讯功能详细讲解如何通过通讯接口与外部设备（如PLC、触摸屏等）进行数据交换和控制。

节能运行探讨如何通过优化变频器参数设置和采用先进的控制策略，降低电机运行能耗，提高系统效率。

04故障诊断与排除方法Chapter01020304可能由于电机过载、加速时间过短、电机故障等原因引起。

过电流故障可能由于电源电压过高、减速时间过短、制动电阻故障等原因造成。

过电压故障可能由于电源电压过低、电源缺相、主回路故障等原因导致。

欠电压故障可能由于环境温度过高、冷却风扇故障、散热器堵塞等原因引起。

过热故障常见故障类型及原因01020304观察故障现象检查测量分析故障原因排除故障故障诊断流程和方法排除故障技巧和注意事项保持冷静和耐心熟悉变频器结构和原理记录和总结安全第一在检查和维修过程中，务必注意人身安全和设备安全，遵守相关安全操作规程。

西门子变频器讲解

西门子变频器讲解1．西门子变频器的结构及各部分的功能;整流部分：主要是把三相交流电整成直流；直流回路部分：对整流部分出来的直流电压进行稳压和滤波逆变部分：将直流回路的电压逆变成可调频的三相交流电2．在变频器内部有的电路板,分别起的作用CUVC控制板：控制功能及参数设定电源板：24V控制电源的提供,直流母线的采集IVI背板：电流互感器,变频器测温线,与触发板进行通讯整流单元触发板：触发晶闸管,将三相交流电整流成直流IGBT触发板：触发IGBT,将直流电转换为交流电3．西门子变频器CUVC控制板上的端子功能4个可以作为输入或输出的IO端子3.4.5.6,3个只能作为输入的IO端子7.8.9;两个模拟输入口和,两个模拟输出口和4. 西门子变频器中如何使其运行在40HZA．由面板直接给定40HZB．由参数给固定频率,比如将P443=45,将P405=40HZC．由模拟信号给定,比如为模拟通道1给定,设置=44—20MA,在模拟通道中输入的电流值;5.在西门子变频器参数中,控制字和状态字的意思,并介绍以下参数的意思：P330、P443、P590、P571和P572、P578和P579; 控制字为变频器的输入型号,用来控制变频器的启动,停止,快停,方向,变频器内部的参数等,状态字为变频器的输出信号,用来显示变频器的运行状态,如准备信号,运行反馈信号,故障反馈等P330：负载类型0为线性恒转矩负载,1为抛物线特性,如风机等P443：为变频器的速度给定源P590：用来选择开关量连接器的BICO参数P571和P572：用来选择变频器的旋转磁场方向;P578和P579：用来选择变频器内部的电机数据组常见问题：1．西门子变频器出现F037故障模拟信号有出错,检查模拟输入的电缆是否有断路,模拟信号线是否接反;2．西门子变频器出现F011故障F011为变频器过流报警,需检查以下机个方面1.检查负载情况,机械是否被卡死2.拆开电机电缆,用摇表检查电机和电缆是否存在短路和对地情况3.用万用表检查功率单元是否完好4.用万用表检查电流互感器时候玩完好5.更换IVI背板,测试6.更换CUVC控制板,测试3．西门子变频器出现F015故障,如何进行检查F015为变频器堵转报警,应检查以下几个方面：1.检查负载情况,机械是否被卡死2.如有编码器,应检查编码器的接线,或直接更换新的编码器；检查编码器的电缆和屏蔽电缆是否良好3.更换CUVC控制板,测试。

《西门子系列变频器》课件

3 输送带
4 机床
适用于输送带的西门子系列变频器可精确控制输送速度和负载力，提高生产效率。
通过调整机床的进给速度和加工参数，西门子系列变频器能够提高加工质量和效率。
功能与优点
强大的故障诊Biblioteka 功能西门子系列变频器通过内置的故障诊断系统，能够快速识别并定位设备故障，提高维修效率。
提高工业生产效率
3 深入了解和应用
通过本课件的介绍，希望能够引导观众进一步了解西门子系列变频器的使用和应用场景。
通过优化控制和调速功能，西门子系列变频器能够提高工业生产线的效率和生产能力。
方便远程监测
西门子系列变频器内置通信系统，可以实现对设备的远程监测和控制，提高工作效率和响应速度。
安装与调试
1
变频器的安装
将变频器正确安装到设备上，并连接必要的电源和信号线，确保安全和稳定的运行。
2
变频器的调试和运行
精确控制
通过精确控制电机进给速度，变频器能够满足不同工况对速度和扭矩的要求。
可靠性高
西门子系列变频器采用优质材料和先进工艺，确保设备稳定运行并具有长寿命。
应用领域
1 水泵
2 风机
西门子系列变频器广泛应用于水泵系统，以实现精确的水流控制和节能运行。
在工业风机中，使用西门子系列变频器可以实现精确的风量控制和智能节能。
进行适当的参数设置和调试，确保变频器与设备协同工作，并满足预期的性能要求。
3
常见问题及解决方案
介绍一些常见的变频器故障和解决方案，帮助用户更好地使用和维护设备。
总结
1 优点和应用
西门子系列变频器具有高效节能、精确控制和可靠性高的特点，广泛应用于各个工业领域。

实训指导书(西门子MM420变频器)全解

任务1 变频器的面板操作与运行任务目的：1. 熟悉变频器的面板操作方法。

2. 熟练变频器的功能参数设置。

3. 熟练掌握变频器的正反转、点动、频率调节方法。

任务引入：变频器MM420系列（MicroMaster420）是德国西门子公司广泛应用与工业场合的多功能标准变频器。

它采用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具备超强的过载能力，以满足广泛的应用场合。

对于变频器的应用，必须首先熟练对变频器的面板操作，以及根据实际应用，对变频器的各种功能参数进行设置。

相关知识点：一．变频器面板的操作利用变频器的操作面板和相关参数设置，即可实现对变频器的某些基本操作如正反转、点动等运行。

变频器面板的介绍及按键功能说明详见本书任务1.4变频器的调试，具体参数号和相应功能参照系统手册。

二．基本操作面板修改设置参数的方法MM420在缺省设置时，用BOP控制电动机的功能是被禁止的。

如果要用 BOP 进行控制，参数 P0700应设置为 1，参数 P1000 也应设置为 1。

用基本操作面板(BOP)可以修改任何一个参数。

修改参数的数值时，BOP有时会显示“busy”，表明变频器正忙于处理优先级更高的任务。

下面就以设置P1000=1的过程为例，来介绍通过基本操作面板(BOP)修改设置参数的流程，见表2-1。

表2-1 基本操作面板(BOP)修改设置参数流程键，访问参数键，直到显示键，直到显示键，显示当前值键，达到所要求的值键，存储当前设置键，显示键，显示频率任务训练：一、训练内容通过变频器操作面板对电动机的启动、正反转、点动、调速控制。

二、训练工具、材料和设备西门子MM420变频器、小型三相异步电动机、电气控制柜、电工工具（1套）、连接导线若干等。

三、操作方法和步骤1．按要求接线系统接线如图2-1所示，检查电路正确无误后，合上主电源开关QS 。

图2-1 变频调速系统电气图2．参数设置（1）设定P0010＝30和P0970＝1，按下P 键，开始复位，复位过程大约3min ，这样就可保证变频器的参数回复到工厂默认值。

西门子变频器工作原理介绍

西门子变频器工作原理介绍变频器工作原理:变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。

我们现在使用的变频器主要采用交—直—交方式(VVVF变频或矢量控制变频)，先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。

变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成。

主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类:电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。

电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。

它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。

整流器:最近大量使用的是二极管的变流器，它把工频电源变换为直流电源。

也可用两组晶体管变流器构成可逆变流器，由于其功率方向可逆，可以进行再生运转。

平波回路:在整流器整流后的直流电压中，含有电源6倍频率的脉动电压，此外逆变器产生的脉动电流也使直流电压变动。

为了抑制电压波动，采用电感和电容吸收脉动电压(电流)。

装置容量小时，如果电源和主电路构成器件有余量，可以省去电感采用简单的平波回路。

逆变器:同整流器相反，逆变器是将直流功率变换为所要求频率的交流功率，以所确定的时间使6个开关器件导通、关断就可以得到3相交流输出。

以电压型pwm逆变器为例示出开关时间和电压波形。

控制电路是给异步电动机供电(电压、频率可调)的主电路提供控制信号的回路，它有频率、电压的“运算电路”，主电路的“电压、电流检测电路”，电动机的“速度检测电路”，将运算电路的控制信号进行放大的“驱动电路”，以及逆变器和电动机的“保护电路”组成。

(1)运算电路：将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。

西门子系列变频器的基本介绍

p= t n/ 9550 式中：p 电动机功率(kw)、t 转矩(n. m)、n 转速(r/ min)
转矩t与转速n的关系根据负载种类大体可分为3种。
(1)即使速度变化转矩也不大变化的恒转矩负载，此类负载如传送带、起重机、挤压机、压缩机等。
(2)随着转速的降低，转矩按转速的平方减小的负载。此类负载如风机、各种液体泵等。
SINAMICS G120C紧凑型变频器，在许多方面为同类变频器的设计树立了典范。包括它紧凑的尺寸，便捷的快速调试，简单的面板操作，方便友好的维护以及丰富的集成功能都将成为新的标准。
日常维护
操作人员必须熟悉西门子变频器的基本工作原理、功能特点。
冷却风扇
变频器的功率模块是发热最严重的器件，其连续工作所产生的热量必须要及时排出，一般风扇的寿命大约为20kh～ 40kh。按变频器连续运行折算为3～5年就要更换一次风扇，避免因散热不良引发故障。
现在西门子在中国市场上的主要机型就是 M M 4 2 0 ， MM440.6SE70系列。
参数设置
控制方式：即速度控制、转距控制、PID控制或其他方式。采取控制方式后，一般要根据控制精度，需要进行静态或动态辨识。
最低运行频率：即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。而且低速时，其电缆中的电流也会增大，也会导致电缆发热。
给变频器除尘
变频器根据使用环境的不同，应定期检查散热通道、及电路板中有无积累灰尘，一般每半年清理一次，至少也要一年清理一次，以确保变频器散热良好，使其避免因散热不良而引发故障。
在保养的同时要仔细检查变频器，定期送电，带电机工作在 2hz 的低频约10分钟，以确保变频器工作正常。

《西门子变频器培训》课件

《西门子变频器培训》课件汇报人：2023-12-24•西门子变频器简介•西门子变频器的工作原理•西门子变频器的安装与调试目录•西门子变频器的维护与保养•西门子变频器的案例分析01西门子变频器简介变频器通过电力电子技术和微处理技术实现频率的调节，可以精确控制电机的转速和转矩，实现高效、节能的运行。

变频器的主要组成部分包括整流器、滤波器、逆变器和控制器等，各部分协同工作实现电机的调速和控制。

变频器是一种将固定频率的交流电转换为可变频率和电压的设备，广泛应用于电机控制和节能领域。

变频器的基本概念西门子变频器的发展经历了多个阶段，从最初的模拟电路控制到现在的数字电路控制，实现了技术的不断升级和改进。

随着电力电子技术和微处理技术的不断发展，西门子变频器的性能和功能也不断增强，能够满足各种复杂的应用需求。

西门子变频器在发展过程中，不断创新和优化，提高了产品的可靠性和稳定性，为用户提供了更加高效、可靠的解决方案。

西门子变频器在工业自动化领域应用广泛，如纺织、印刷、包装、电梯等，能够实现电机的精确控制和高效运行。

在交通运输领域，西门子变频器用于地铁、动车、船舶等交通工具的牵引和制动控制，提高运行安全性和舒适性。

在能源领域，西门子变频器用于风力发电、水力发电等可再生能源的控制和调节，提高能源的利用效率。

此外，西门子变频器还应用于市政工程、环保工程等领域，为城市的可持续发展提供技术支持。

02西门子变频器的工作原理电源输入逆变器控制电路保护电路变频器的组成结构01020304变频器接收来自电网的电能，经过滤波和整流后供给逆变器。

逆变器将直流电转换为频率可调的交流电，供给电动机。

控制电路对输入的信号进行处理，控制逆变器的开关状态，实现变频调速。

保护电路对变频器进行过流、过压、欠压等保护，确保设备安全运行。

空间矢量控制（SVC）通过控制逆变器的开关状态，实现电动机的转矩和速度的控制。

直接转矩控制（DTC）通过检测电动机的电压和电流，控制电动机的转矩和速度。

西门子变频器基础知识

参数切换
P1121的设置不仅要根据工艺要求设定，同时还要注意到所带设备的情况，特别是具有大惯量的负载，如
通讯控制果时间较短，起动时可能会过流跳闸，停车时可能过
压跳闸；
为了防止机械冲击，使设备起停平稳，可通过参数
控制变频器的方法
• 为了防止机械冲击，使设备起停平稳，可通过参数P1130 －P1134设置平滑圆弧；
大 • 多极电机额定电流会超过变频器额定电流 • 绕线电机、同步电机、磁滞电机等特殊电机电
流较大，不能仅按功率选型 • 根据负载类型进展选型； • 恒转矩负载为较常见负载类型；〔注意：一些
特殊的风机、水泵，如罗茨风机、深井泵应视作恒转矩负载来选型〕
• 根据工艺选型；
• 一拖多项选择型时应注意按变频器额定电流 80％选型，且注意电缆长度问题；
控制方式拟输入〕
PID闭环控 • 制
通过面板控制，P0700＝1，P1000＝1，如面板需安装在现场或控制柜盘面上，那么需
通过面板安装组件将BOP或AOP引出，其中
BiCo
又可分为：
参数切换 • 用于单机控制的BOP面板安装组件：通讯控制 6SE64用0于0单机－的0面板P安M装组0件0－0AA0
产品选型
转矩
负载类型
变频器选型
转矩
恒转矩辊道
转速
转矩
变转矩风机、水泵
转矩
转速
恒转矩恒功率卷绕
转速
转矩
高起动转矩搅拌
时间
周期性负载起重机时间
产品选型
负载类型 • 产品选型的根本原那么：变频器选型 • 根据变频器额定输出电流进展选型，电机功率
只作相应参考； • 注意国产电机因功率因数低，额定电流可能较
