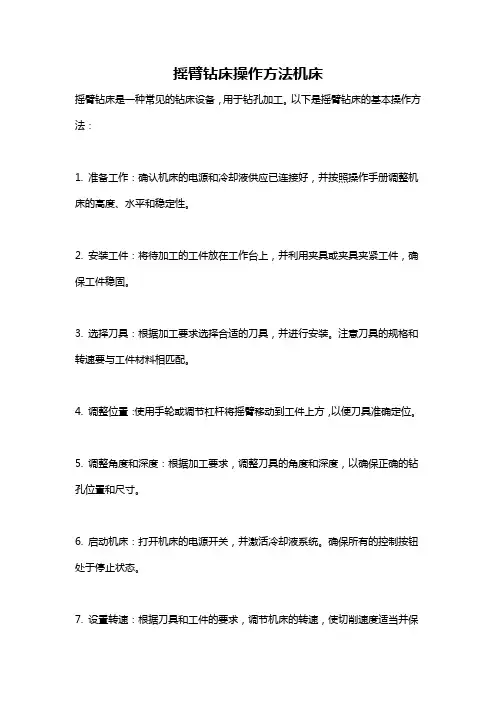

摇臂钻床是一种常见的钻床设备，用于钻孔加工。
以下是摇臂钻床的基本操作方法：
1. 准备工作：确认机床的电源和冷却液供应已连接好，并按照操作手册调整机床的高度、水平和稳定性。
2. 安装工件：将待加工的工件放在工作台上，并利用夹具或夹具夹紧工件，确保工件稳固。
3. 选择刀具：根据加工要求选择合适的刀具，并进行安装。
注意刀具的规格和转速要与工件材料相匹配。
4. 调整位置：使用手轮或调节杠杆将摇臂移动到工件上方，以便刀具准确定位。
5. 调整角度和深度：根据加工要求，调整刀具的角度和深度，以确保正确的钻孔位置和尺寸。
6. 启动机床：打开机床的电源开关，并激活冷却液系统。
确保所有的控制按钮处于停止状态。
7. 设置转速：根据刀具和工件的要求，调节机床的转速，使切削速度适当并保
持稳定。
8. 开始加工：按下启动按钮，开始加工。
持续监控加工过程，确保刀具的稳定和工件的准确性。
9. 结束加工：当加工完成后，停止机床的运行，并等待刀具完全停止旋转。
然后将摇臂移开，取出已加工的工件。
10. 清理和维护：清理切屑和冷却液，并按照机床的维护指南对机床进行定期维护和保养。
以上是摇臂钻床的基本操作方法，具体的操作步骤可能会因机床型号和加工要求的不同而有所差异，请在使用前仔细阅读机床的操作手册，并按照其要求进行操作。
