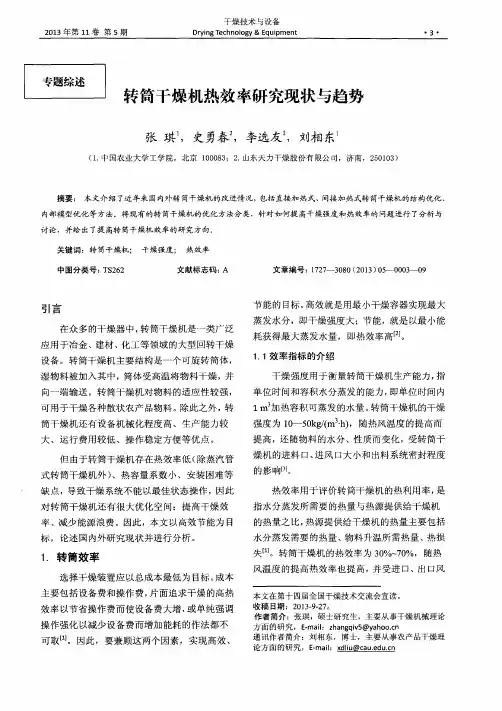

回转筒干燥机三种加热形式
转筒干燥机热效率研究现状与趋势
引 言
在众多的干燥器中， 转筒干燥机是一类广泛
应用 于 冶金 、 建 材 、化工 等领 域 的大 型 回转干 燥
节 能 的 目标 。 高效 就是 用最 小干 燥容 器 实现最 大
蒸发 水分 ，即 干燥 强度 大 ；节 能 ，就 是 以最小 能 耗获 得最 大蒸 发 水量 ， 即热效 率高 ［ ２ ］ 。 １ ． １ 效 率指 标 的介绍
操 作强 化 以减 少设 备 费而增 加 能耗 的作 法都 不
可取 ［ １ 】 。 因此 ，要兼顾 这 两个 因素 ，实现 高效 、
本文在第十四届全 国干燥技术交流会宣读 。 收稿 日期：２ ０ １ ３ ． ９ ． ２ ７ 。 作者简介 ：张琪，硕士研究 生，主要从事干燥机械理论 方面的研究，Ｅ － ｍａ ｉ ｌ ：ｚ ｈ ａ ｎ ｇ ｑ ｉ ｖ ５ ＠ｙ ａ ｈ ｏ ｏ ． ｃ ｎ 通讯作者简介：刘相东 ，博士，主要从事农产品干燥理 论 方 面 的研 究 ， Ｅ － ｍａ ｉ ｌ ： ＠塑 ： ： 』 Ｃ
摘要 ： 本文介绍 了近年来 国内外转 筒干燥机 的改进情况 ，包括直接 加热式 、间接加热式转筒干燥机的结构优化 、
内部模型优化 等方法。将现有的转筒干燥机 的优化 方法分类，针 对如何提 高干燥强度和热效率的 问题进行 了分析与
讨论 ，并给 出 了提 高转 筒干燥机 效率的研究方 向
关键 词：转 筒干燥机 ； 干燥 强度 ； 热效 率 中图分类 号： Ｔ Ｓ ２ ６ ２ 文献标志码 ： Ａ 文章编号 ： １ ７ ２ ７ —３ ０ ８ ０（ ２ ０ １ ３ ） ０ ５ 一ｏ ０ ０ ３ —Ｏ ９
干燥技术与设备 ２ ０ １ ３年第 １ １ 卷 第 ５期
Ｄｒ ｙｉ ｎ ｇ Ｔ ｅｃ ｈｎ ｏｌ ｏｇ ｙ＆ Ｅ ｑｕ ｉ ｐｍ ｅｎ ｔ
转筒式烘干机工作原理及使用指南
转筒式烘干机工作原理及使用指南一、工作原理1.加热元件：通常是由电加热器或燃气加热器来提供热能。
加热元件将空气加热到适当的温度。
2.转子：转子播撒热空气到烘干机的筒体中。
转子使湿衣物不断被热风吹干，并将湿气通过排气管排出。
3.控制面板：用来设置烘干模式、温度、时间等参数。
二、使用指南1.准备工作在使用转筒式烘干机之前，首先要将湿衣物洗净并脱水。
除非你有带烘干功能的洗衣机，否则需要手动将衣物脱水。
2.分拣衣物根据衣物的材质和厚度，将衣物分成不同的组。
通常，需要单独烘干厚重的毛衣、床单等，而轻薄的内衣和袜子可以一起烘干。
3.设置烘干模式根据衣物的种类和需要，选择适当的烘干模式。
一般有标准模式、快速模式、定时模式、特殊模式等。
标准模式适用于大部分衣物，快速模式适用于轻薄的衣物，定时模式适用于需要特定时间的衣物。
4.设置温度5.设置时间根据衣物的湿度和厚度，设置合适的烘干时间。
一般情况下，需要保持湿度较高的衣物需要更长的时间来烘干，而干燥度较低的衣物则需要较短的时间。
6.开始烘干将湿衣物放入烘干机的筒体内，并确保衣物平均散开，以利于热风的均匀分布。
关闭筒门，按下开关开始烘干。
7.注意事项在使用烘干机时，需要注意以下几点：-不要过度填充烘干机，以免衣物无法均匀接触到热风并导致烘干不均匀。
-定期清理烘干机的滤网，以防止积灰影响烘干效果。
-使用烘干机时，确保周围通风良好，避免热风无法顺利排出。
-不要长时间将衣物暴露在高温下，以免损坏衣物纤维。
总之，转筒式烘干机在家庭生活中起到了重要的作用。
正确地使用烘干机可以提高烘干效率，延长衣物的寿命。
转筒干燥机轴向窜动的调整
转筒干燥机轴向窜动的调整转筒干燥机是对大量物料进行干燥的最常用设备。
由于其运转可靠、操作弹性大、适应性强、处理能力大，在化工、冶金、建材、轻工行业被广泛使用。
在我厂复混肥造粒干燥中应用效果很好。
按被干燥物料的加热方式，干燥机可分为3种：直接传热、间接传热和两种传热同时采用的复式传热转筒干燥机。
筒体是转筒干谋机的基体，物料在它内部进行传热、传质，并被输送移动(2)支承装置筒体的支承装置是由滚圈、托轮、挡轮三部分组成。
整个筒体质量通过滚圈传给托轮，滚圈在托轮上滚动.挡轮起阻挡筒体轴向窜动的作用。
滚圈有整体式和组合式，在筒体上固定方式分为松套式和铆固式。
操作温度高、直径较大的干燥机多采用松套结构。
滚圈均布于筒体上的鞍座。
鞍座下垫有数块调节垫片，以调节滚圈与筒体的同轴度。
如果所有托轮都与筒体轴线平行，则托轮与滚圈接触面之间的滑动垮擦力就能阻止筒体向下移动。
若托轮轴与筒体轴线不相平行，筒体就可能向上或向下移动为了将筒体位置限制在允许范围内，必须应用挡轮以阻止筒体在轴向方向上下窜动。
挡轮的常见型式有3种。
带有突缘的挡轮用两侧的突缘来阻挡筒体的轴向窜动。
这种型式仅用于倾斜角小和轻型设备上，优点是结构简单。
球面挡轮，不需精确安装，由于是点接触，受力较小，故仅用于较轻型设备上。
锥面挡轮，锥型挡轮与滚圈是线接触，能承受较大的轴向力，因此，使用较广泛。
(3)传动装置转筒干燥机的传动装置包括：电机、减速机、齿轮、齿圈等部分。
(4)进出料装置及密封装置。
2检修过程中的轴向窜动调整根据转筒干燥的工作原理、结构特点和生产中维护转筒干燥机的经验，要保证转筒干燥机长期安全运转，关键在于调整托轮。
1所示1结构特点⑴筒体2.1调整托轮的目的(1)维护转筒干燥机轴线的直线性；(2)保持筒体沿轴向正常地往复窜动，从而使挡轮保持静止不转或作短时间的、受力甚微的运动；(3)使各挡轮、托轮较均匀地承担筒体载荷。
2.2调整方法(1)检查观察挡轮受力、转动及滚圈与托轮的相对位置是否处于中间(对正)；(2)调整方法根据筒体回转方向调整托轮的中心线，采取朝某一方向同时歪斜托轮，使其与筒体中心线形成微小的偏角，一般不大于0° 30；以免加速托轮磨损变形。
三筒烘干机工作原理
三筒烘干机工作原理
三筒烘干机是一种常见的家用电器，用于将湿衣物通过电热加热使其迅速干燥。
其工作原理可以简述如下：
1. 加热元件：在烘干机内部，通常有一个电热加热元件。
当烘干机启动时，电流通过加热元件，产生大量的热量。
2. 空气循环：烘干机的中部有一个空气循环系统。
当加热元件发生加热时，空气被吸入并通过加热元件加热后，形成高温的干燥空气。
3. 风叶：烘干机内部有一个风叶，它通过电机的带动以高速旋转。
当风叶旋转时，它会将热空气推到滚筒内侧。
4. 滚筒：烘干机的内部有一个大型滚筒，在滚筒内放置要烘干的衣物。
当滚筒旋转时，衣物与热空气接触，从而使湿气在较高的温度下蒸发。
5. 排湿：滚筒上部通常有一个排湿口，用于排放湿气。
湿气从滚筒中逃逸，并借助排湿口排出烘干机。
6. 控制系统：烘干机通常有一个控制系统，用于设置烘干时间和温度。
用户可以根据需要选择不同的烘干模式。
总的来说，三筒烘干机通过加热元件产生热气，利用风叶将热空气推到滚筒内侧，以高温使湿气蒸发，最终通过排湿口排出机外，从而实现衣物的快速干燥。
双锥回转真空干燥机说明书
双锥回转真空干燥机使用说明书目录一、原理及参数 -------------------------------------------------------（）1.1工作原理 -----------------------------------------------------（）1.2 结构参数 ----------------------------------------------------（）1.3性能及规格----------------------------------------------------（）二、安装说明 --------------------------------------------------------（）2.1 主机的安装 --------------------------------------------------（）2.2调试 --------------------------------------------------------（）三、操作使用说明 ----------------------------------------------------（）3.1 开、停机步骤 ------------------------------------------------（）3.2 操作规程 -----------------------------------------------------（）四、维修保养与安全规程 ----------------------------------------------（）4.1 维护保养 ----------------------------------------------------（）4.2 安全规程 ----------------------------------------------------（）五、故障检修----------------------------------------------------------（）5.1 常见故障排除 ------------------------------------------------（）5.2 设备易损件明细表 --------------------------------------------（）六、使用注意事项------------------------------------------------------（）七、附图 ------------------------------------------------------（）一、原理及参数1.1工作原理本干燥机适用于粉粒状物料的真空干燥及混合，对于干燥含有溶剂或者有毒气体的物料溶剂易回收。
第03章-3 烘燥机
□
按加热热源不同分为电热式和燃气式两类， 电热式有石英管和炭化硅管等几种；燃气式
有金属网式和多孔陶瓷板覆金属网式等。
28
1、电热石英管式红外线辐射器
P.130-131.
29
工作原理:
电热丝加热，升温产生红外线 ( 第一次辐射 ) 。 石英管是红外线的半透明体，能够将波长小于 4μm 的红外线近于全部透射；将大于 4μm 的红 外线几乎全部吸收，并转化成热能使石英管温 度升高达600℃以上，发生第二次辐射，放出波
一定的速度吹向织物表面（气流方向有平行
和垂直织物运动方向两种），利用对流传热
原理，将空气中的热量传递给织物。
15
热风烘燥的特点
织物不直接与热源接触，烘燥过程受 热均匀而缓和，烘后织物手感好，表面无 极光，不易造成染料或树脂的泳移（仍有 泳移现象存在）；可采用多种热源加热；
能适应多种织物材料加工和各种加工工艺
1、一次加热循环回用（一次全机大循环） P.115-116. 2、多次加热循环回用（全机分段循环）
18
（二）热风烘燥机种类
热风烘燥机的种类较多，按织物输送方式的 不同，可分为导辊式热风烘燥机、布铗、针板 链式热风烘燥机、悬挂式热风烘燥机和圆网式
热风烘燥机等四大类。
19
1、导辊式热风烘燥机
P.116-119.
32
（如机织物、针织物、纱线和散纤维等）
的需求,能源消耗大,费用较高。
16
（一）热风烘燥过程
由于热风烘燥过程中热空气是传递热量的载热体，同 时又是吸收蒸发水分的载湿体，这样就决定了热风烘燥 提高烘燥效率的局限性。热风烘燥为非接触式烘燥。水 分汽化方向与热量传递方向相反。
17
要使织物干燥，不仅取决于传递给织物的热量， 而且还取决于织物周围空气的含湿量。要达到干 燥的目的，必须同时考虑空气的温度与湿度两个 参数。 在实际烘燥过程中，热风烘燥机的热空气是循 环加热使用的。常用的热空气循环使用加热方式 有两种：
转筒干燥机工作原理
转筒干燥机工作原理
转筒干燥机是一种常用的干燥设备，可用于将湿润的物料进行干燥处理。
它的工作原理通过以下几个步骤实现：
1. 物料进料：湿润的物料通过进料口进入转筒干燥机的转筒内部。
转筒通常具有带刮板的螺旋形内壁，以促使物料在转动中均匀受热和干燥。
2. 干燥热源：转筒干燥机通常需要外部供应热量，可以是燃气、蒸汽或电力等形式。
通过加热器将热源引入转筒内，实现物料的干燥过程。
3. 热量传递：湿润的物料与热源接触后，开始发生热量传递。
热源将热量传递给物料，使其温度升高。
湿润物料中的水分开始蒸发，并成为湿空气。
4. 排湿除水：湿空气通过排风系统排出转筒干燥机。
在排出的过程中，通过另外的设备（如除尘器或湿度控制系统）去除湿气、灰尘等杂质。
5. 干燥结束：随着时间的推移，湿润物料中的水分逐渐蒸发殆尽，到达规定的干燥程度后，干燥过程结束。
总体而言，转筒干燥机的工作原理是利用外部热源和转筒内部的热风对湿润物料进行热量传递，使其水分蒸发并排出，进而实现对物料的干燥处理。
回转干燥
回转干燥资讯发布时间：2006-11-6一、回转圆筒干燥机（一）回转圆筒干燥机基本情况回转圆筒干燥机由稍作倾斜而转动的长筒所构成。
湿物料在筒内前移过程中，直接或间接得到了干燥介质的给热而达到干燥目的。
此类干燥器广泛应用在各种散粒物料的干燥，现已发展到应用于溶液及膏状物料的干燥上。
由于回转圆筒干燥机产量大，流体阻力小，操作上允许波动范围大，操作方便，成本低，故目前化工、食品、粮食、矿物等行业的干燥应用较多。
目前国内现有干燥器直径600-2500mm，长度1000-27000mm。
一般材料为碳钢，或钢体内衬铝、衬钢、衬环氧树脂、不锈钢等。
目前国内筒体结构的两种，一种是圆筒和圆筒内抄板组成，目前抄板的形式有儿十种之多。
一种是三层不同直径的圆筒套装而成。
前一种结构相对筒单，用的比较广泛。
后一种在碳酸钙、首蓿草等干燥中使用。
干燥器安装在与水平倾斜度为2°-10°的机架上，转速为1-l0r/min 可调，一般进出料用带式输送或斗式提升机完成，机械化程度较高，被干燥物料进出口含水率分别为50%-0.1%，一般为0.5%左右。
对于耐高温及清洁度没要求的矿产品，如粘土及耐火材料等，可用烟道气为干燥介质；对于产品清洁度要求高的物料，则可采用热空气作干燥介质。
干燥介质的温度可在100-1400℃范围内。
如果气体进口温度为200℃，湿物料的含水率较高，回转圆筒干燥机的容积气化强度为10-15 kg水/h·m3，热效率为30-50%左右；若气体进口温度为500℃，容积气化强度在35 kg水/h·m3左右，热效率约为60％左右。
回转圆筒干燥机的抄板如设计合理，可使物料粒子的90%处于悬浮状态。
操作气速与粒子的物性和形状大小有关，一般粒子直径约l mm时，气速可取0.3-1m/s。
若粒子直径在5mm左右，气速可取3-4m/s，回转圆筒干燥机的容积传热系数约为100-200kca1/m3·h·℃。
干燥机及工作原理
干燥机及工作原理干燥机是一种常见的家用电器，广泛应用于家庭、办公室和工业领域，用于去除物体表面的水分和湿气。
它的主要工作原理是通过加热和循环通风，将湿气转化为水蒸气并排出，从而实现快速干燥。
干燥机的工作原理可以分为以下几个步骤：1.加热：干燥机内部装有一个加热器，通常是电加热器或气体加热器。
当加热器开始工作时，它会将热量传输到干燥机的工作室中，从而提供干燥过程所需的热量。
2.通风：干燥机内配有一个风扇，用于循环空气。
风扇会将室内的空气吸入到干燥机中，并通过过滤网去除其中的灰尘和杂质，然后通过加热器加热。
3.转化为水蒸气：通过加热，干燥机内的空气温度上升，湿气开始转化为水蒸气。
这是因为加热使空气中的水分子的动能增加，从而使其转化为气态。
4.排出水蒸气：当水分子转化为水蒸气后，干燥机内的风扇会将其排出。
通常，在干燥机的便槽或底部设有排水管道，以便收集和排出产生的水蒸气。
通过循环加热和通风，干燥机能够在相对较短的时间内将物体表面的水分去除。
它可以应用于很多场合，例如洗碗机、洗衣机、家电、衣物和毛巾等等。
干燥机可以有效地去除水分，防止细菌和霉菌滋生，延长物体的使用寿命。
值得一提的是，干燥机的使用也需要注意一些安全事项。
首先，要确保干燥机稳定放置在平坦的地面上，并避免与易燃物接触。
另外，使用过程中要注意定期清理过滤网，以确保通风效果和干燥效果。
此外，干燥机工作时会产生热量，因此要确保周围空间有足够的通风和散热条件。
最后，干燥机的电器配件应安装正确，避免因电路问题引发火灾等安全隐患。
总结起来，干燥机通过加热和循环通风的方式，将物体表面的湿气转化为水蒸气，并排出去除。
它能够快速干燥物体，减少湿气对物体的影响，防止细菌和霉菌滋生。
在使用干燥机的过程中，需要注意安全事项，定期清理和维护，以保证其正常运行和寿命。
干燥窑炉的种类
干燥窑炉的种类
干燥窑炉的种类繁多，根据不同的分类标准可以分为不同的类型。
以下是几种常见的分类方式：
1. 根据加热方式：干燥窑炉可以分为直接加热式和间接加热式两种。
直接加热式是指干燥介质直接与物料接触，如热风炉、燃气炉等；间接加热式是指干燥介质通过传热壁与物料接触，如红外线炉、微波炉等。
2. 根据操作方式：干燥窑炉可以分为间歇式和连续式两种。
间歇式是指物料一批一批地干燥，干燥过程结束后需要停炉；连续式是指物料连续不断地通过干燥窑炉，干燥过程连续进行。
3. 根据传热方式：干燥窑炉可以分为对流式、传导式和辐射式三种。
对流式是指热量通过流动的干燥介质传递给物料；传导式是指热量通过固体物料传递；辐射式是指热量通过电磁波传递给物料。
4. 根据结构形式：干燥窑炉可以分为立式、卧式和组合式三种。
立式是指窑炉呈竖直方向布置，物料从顶部加入，干燥完成后从底部卸出；卧式是指窑炉呈水平方向布置，物料从一端加入，干燥完成后从另一端卸出；组合式是指将立式和卧式组合在一起，适用于不同物料的干燥。
以上是几种常见的干燥窑炉的分类方式，希望对你有所帮助。
在实际使用时，可以根据具体的干燥要求和物料特性选择适合的干燥窑炉。
回转干燥机工作原理
回转干燥机是一种常用于工业中的干燥设备，其主要工作原理是通过旋转筒体将物料暴露在加热介质（通常是热风或燃气）中，使其迅速失去水分，从而实现干燥的过程。
以下是回转干燥机的工作原理的详细说明：
1. 物料投入：需要干燥的物料从进料口投入到回转干燥机的筒体中。
这些物料可以是颗粒、颗粒状或粉状的，通常是含有水分的。
2. 筒体旋转：回转干燥机的筒体会以一个稳定的速度进行旋转。
这个旋转的运动使得物料在筒体内不断受到离心力的影响，同时也保证了物料能够均匀地暴露在加热介质中。
3. 加热介质进入：加热介质，通常是热风或燃气，被引入到回转干燥机中。
这个热介质可以通过筒体内部的加热器加热，也可以通过外部的加热系统提供。
4. 传热和传质：热介质在筒体中传热给物料，使物料的水分迅速升温并蒸发。
同时，水分经过蒸发后变成水蒸气，通过排气口排出。
5. 湿物料和干燥物料分离：经过一段时间的旋转和加热，物料中的水分被逐渐蒸发，形成干燥物料。
干燥物料最终从回转干燥机的出料口排出。
6. 除尘处理：由于湿物料中可能携带有一些细小的颗粒或粉尘，回转干燥机通常配备了除尘系统，以确保排出的气体是清洁的。
7. 循环利用：一些回转干燥机设计中还包含了对热介质的循环利用系统，以提高能效，
降低能源消耗。
总体而言，回转干燥机通过旋转、传热和传质的过程，将湿物料中的水分蒸发出来，实现了对物料的高效干燥。
这种设备广泛应用于化工、冶金、建材等行业。
回转圆筒式干燥机
（1）矩形滚圈: 其截面为实心矩形，形状简单。由于截面是整体的，铸造缺陷相对来说不显得突出，裂缝少。矩形滚圈可 以铸造，也可以锻造，即采用大型水压机锻制滚圈。由于铸造质量的原因，大型回转干燥机中，矩形滚圈使用较多。
（2）箱型滚圈: 刚性大，有利于增强筒体刚度，与矩形相比可节省材料。但由于截面形状复杂，在铸造冷缩过程中易产 生裂纹等缺陷。这些缺陷有时导致横截面断裂。由于箱形滚圈内圈中部有一段不加工，因此可设计成带键滚圈。
回转圆筒式干燥机
回转圆筒式干燥机的工作原理 回转圆筒式干燥机的结构 回转圆筒式干燥机的操作维护 回转圆筒式干燥机的常见故障
01
回转圆筒式干燥机的工作原理
一、回转圆筒式干燥机工作原理
回转圆筒干燥机是一种处理物料干燥的设备，分为直接烘干机和复式传热回转圆筒烘干机这三种。 设计 根据干燥介质和物料的流动方向不同，分为顺流回转圆筒干燥机，
二、回转圆筒式干燥机的结构
3．滚圈与齿圈 筒体是借助滚圈支承在托轮上的,滚圈又称轮带，滚圈随筒体滚动，因此托轮和滚圈都必须要有一定的刚性，它是用锻钢
或铸钢制成的（铸钢的型号是ZG270—500），铸钢经车削机加工而成，滚圈的断面有实心矩形、正方形、空心箱形数种。 小型回转圆筒也有钢轨或型钢弯接而成的。通过垫板，挡块等零件，活套安装在筒体外圈上，其结构形式和固定方式与回转 窑类同。回转烘干机筒体有前后两个滚圈。滚圈的作用是把筒体和物料的重量传递给托轮支承装置。
干燥机工作原理
干燥机工作原理干燥机是一种常见的工业设备，用于将湿润的物料转化为干燥的物料。
它广泛应用于化工、制药、食品加工、冶金等领域。
干燥机的工作原理主要包括传热、传质和物料流动三个方面。
一、传热干燥机的传热主要通过对流、传导和辐射三种方式进行。
对流传热是指通过空气或气体对物料表面进行传热，使物料表面的水分蒸发。
传导传热是指通过物料内部的分子传递热量，使物料内部的水分蒸发。
辐射传热是指通过辐射能量传递热量，使物料表面和内部的水分蒸发。
二、传质传质是指物料内部的水分通过扩散、渗透和蒸发等方式从物料内部向外部传递。
干燥机中的传质过程是指物料内部的水分在传热的作用下，从高浓度区域向低浓度区域扩散，使物料表面的水分蒸发。
三、物料流动物料流动是指物料在干燥机内部的流动过程。
通常，干燥机内部设有搅拌装置或流化床，以保证物料的均匀流动，提高干燥效果。
物料流动的好坏对干燥效果有重要影响。
干燥机的工作过程通常分为预热、干燥和冷却三个阶段。
在预热阶段，干燥机通过加热空气或气体，使其达到一定温度，以提高物料表面的温度。
在干燥阶段，物料表面的水分开始蒸发，并通过传热和传质的作用，使物料内部的水分逐渐向外部传递。
在冷却阶段，干燥机通过减少加热空气或气体的温度，使物料表面的水分凝结，并通过物料流动将其排出。
干燥机的工作原理可以通过以下实例进一步说明。
假设有一台旋转筒干燥机，物料为湿润的颗粒状物料。
在干燥机内，物料通过旋转筒的转动，使物料均匀分布在筒壁上。
同时，加热空气通过干燥机的进气口进入筒内，并与物料表面接触。
在传热的作用下，物料表面的水分开始蒸发，并通过传质的作用，使物料内部的水分逐渐向外部传递。
同时，物料的流动保证了干燥效果的均匀性。
最终，干燥后的物料通过干燥机的出料口排出。
总结起来，干燥机的工作原理主要包括传热、传质和物料流动三个方面。
通过对流、传导和辐射的传热方式，物料表面的水分蒸发。
物料内部的水分则通过传质的方式从高浓度区域向低浓度区域扩散。
什么是回转圆筒干燥机,它的优势是什么？
干燥机在我国的生产中占据了很大的作用，让我的生活的得到了很大的改善，还有在回转圆筒干燥机方面的应用还是很多的，特别是于冶金、建材、轻工等部门。
因为回转圆筒干燥器是一种处理大量物料干燥的干燥器。
由于运转可靠，操作弹性大、适应性强、处理能力大，回转圆筒干燥器一般适用于颗粒状物料，也可用部分掺入干物料的办法干燥粘性膏状物料或含水量较高的物料，并已成功地用于溶液物料的造粒干燥中。
一、回转圆筒干燥机（一）回转圆筒干燥机基本情况回转圆筒干燥机由稍作倾斜而转动的长筒所构成。
湿物料在筒内前移过程中，直接或间接得到了干燥介质的给热而达到干燥目的。
此类干燥器广泛应用在各种散粒物料的干燥，现已发展到应用于溶液及膏状物料的干燥上。
由于回转圆筒干燥机产量大，流体阻力小，操作上允许波动范围大，操作方便，成本低，故目前化工、食品、粮食、矿物等行业的干燥应用较多。
目前国内现有干燥器直径从600mm到2600mm，长度1000mm～27000 mm 。
一般材料为碳钢，或钢体内衬铝、衬钢、衬环氧树脂、不锈钢等。
目前国内筒体结构的两种，一种是圆筒和圆筒内抄板组成，目前抄板的形式有几十种之多。
一种是三层不同直径的圆筒套装而成。
前一种结构相对筒单，用的比较广泛。
后一种在碳酸钙、苜蓿草等干燥中使用。
干燥器安装在与水平倾斜度为2°～10°的机架上，转速为1～10r/min可调，一般进出料用带式输送或斗式提升机完成，机械化程度较高，被干燥物料进出口含水率分别为50%～0.1%，一般为0.5%左右。
对于耐高温及清洁度没要求的矿产品，如粘土及耐火材料等，可用烟道气为干燥介质；对于产品清洁度要求高的物料，则可采用热空气作干燥介质。
干燥介质的温度可在100~1400℃范围内。
如果气体进口温度为200℃，湿物料的含水率较高，回转圆筒干燥机的容积气化强度为10~15kg水/h?m3，热效率为30~50%左右；若气体进口温度为500℃，容积气化强度在35 kg水/h?m3左右，热效率约为60%左右。
烘干设备的工作原理
烘干设备的工作原理
烘干设备是一种用于将潮湿的物品或材料进行加热和脱水的装置。
其工作原理主要包括以下几个步骤：
1. 加热：烘干设备内部会安装加热元件，一般是电加热器或燃气加热器。
这些加热元件会产生高温热源，将设备内部的温度升高至设定温度。
2. 空气循环：烘干设备还有一个重要的部件就是风机，它的作用是通过转动产生强风吹拂物品或材料表面，帮助加速蒸发水分的过程。
同时，通过风机的带动，空气在设备内部进行循环，将湿气带走，进一步促进物品表面的脱水。
3. 湿气排出：烘干设备内部会设有通风口或排气管道。
当物品或材料表面的湿气被风机带走后，湿气会经过这些排气口或管道排出设备外部，从而保持设备内部的相对干燥环境。
4. 控制系统：烘干设备通常还配备了一个控制系统，用于设定和控制设备的工作温度和运行时间。
通过这个控制系统，用户可以根据自己的需求来调节设备的工作参数，从而实现对物品或材料进行精确的烘干。
总的来说，烘干设备通过加热、空气循环和湿气排出等步骤，将物品或材料中的水分蒸发出去，进而达到快速干燥的效果。
这种工作原理使得烘干设备在许多行业中得以广泛应用，如食品加工、建筑材料、纺织品等领域。
转筒干燥器的工业分类及热量衡算
的传热效果。
对于耐高温的物料，适合采用逆流式干燥。
叶片式穿流转筒干燥器在筒体内壁装有许多倾斜叶片，热风从端部进入转筒底部，从下部有料层的叶片间吹入筒内。
优点是能保证热风与物料在充分接触下进行干燥，避免出现热风短路现象。
适合于干燥粒状、块状或片状物料，如焦炭、大豆、砂糖等。
通气管式转筒干燥器与常规直接加热式相似，差别是筒内取消了抄板，增加了一个不随筒体转动的中心管，中心管上装有许多沿长度方向均匀分布，而沿圆周方向则主要集中在中心管下部的分支管。
其特点是物料在筒内移动的过程中，可以形成稳定的料层，对物料飞扬情况有很好的抑制作用；热风从端部进入中心管，高速地从埋在料层中的分支管小孔中喷出，与物料强烈接触，强化了传热传质过程[2]。
3.2 间接加热式转筒干燥器间接加热转筒干燥器是干燥介质不直接与湿物料接触，干燥过程所需的全部热量都是经过传热壁面传给被干燥物料的。
根据干燥介质的不同，分为常规式和蒸汽管式两种。
该类干燥器适合干燥降速干燥阶段较长的物料，因为它可以在相当稳定的干燥温度下，使物料有足够长的停留时间；还适用于干燥热敏性物料，但不适用于黏性大、易结块的物料。
3.3 复式加热转筒干燥器该干燥器主要由转筒和中央内管组成，流体间以传导和对流传热的组合方式进行热量交换。
热风先进入中央内管，以热传导方式将热量传给管外的物料，然后折入管外，与物料以对流传热的方式在中央内管和转筒的环隙间逆流接触换热，最后热风由原料入口端排出。
这种结构的优点是高温热风先通过中央内管进行热传导，再转入环状空间后热风温度有所下降，使得转筒外壁与环境间的热损失降低，提高了热量利用率。
4 干燥器物料衡算和热量衡算以空气为干燥介质的干燥过程的物料衡算和热量衡算主要包括水分蒸发量计算、耗用空气量计算及干燥过程的热量计算。
空气加热的干燥器流程简图如图1所示。
1 概述转筒干燥器属于半悬浮床干燥器，被广泛应用于化工，食品等工业生产中。
适合干燥颗粒状或块状物料，如纯碱、硝铵和各种盐类。
工业烘干机的工作原理
工业烘干机的热源来自燃烧装置，本烘干机采用顺流式加热方式。
因此需要烘干的物料，从进料箱、进料溜进入筒体，即被螺旋抄板推向后。
由于烘干机倾斜放置，物料一方面在重力和回转作用下流向后端，另一方面物料被抄板反复抄起，带至上端再不断地扬撒下来，使物料在筒内形成均匀的幕帘，充分与筒内的热气流进行热交换，由于物料反复扬撒，所含的水分逐渐被烘干，从而达到烘干的目的。
基本信息回转烘干机|转筒烘干机|工业烘干机回转滚筒干燥机广泛应用于食品、饲料、化工、医药、矿山等行业。
设备工作过程如下：脱水后的湿物料加入干燥机后，在滚筒内均布的抄板器翻动下，物料在干燥机内均匀分散与热空气充分接触，加快了干燥传热﹑传质。
在干燥过程中，物料在带有倾斜度的抄板和热气质的作用下，至干燥机另一段星形卸料阀排出成品。
该机适用于含水小于85%的各类糟渣物料的干燥，如啤酒糟、豆渣、喷浆玉米皮、煤泥、果渣等，对于开辟饲料资源，降低饲养成本，减少环境污染具有良好效果。
目前，我国转筒烘干机主要出口产品是振动烘干设备，真空烘干设备，中小型粮食、食品及农林土特产品烘干设备，年出口量超过几百台，出口的主要地区是东南亚及其他发展中国家，并已经打开欧美市场的大门。
技术参数设备型号Ql-1Ql-2Ql-3配套动力(千瓦)35.511烘干室数量(个)2-32-32-3生产率(吨/小时)含水45%的锯末降至含水15%0.3-0.40.6-0.81-1.2加热方式燃煤或生物质燃煤或生物质燃煤或生物质占地面积50m 50m 50 -60m整机重量(吨)1.21.82.5操作1、打开机门，将脱水机脱水后的物料均匀地旋转在转筒内，然后将门关闭锁紧。
2、根据织物种类，选择合适的时间，调节定时装置至所需时间。
3、按启动按钮，起动风机，根据用户需要，转筒旋转方向可选择单向旋转和双向旋转。
只要将电脑板开关旋向单向或双向，机器就会根据要求执行单向运转或双向运转。
(正转25秒，停5秒，反转25)4、经常从观察窗观看内部织物的翻转情况，如发现意外情况应及时切断电源，检查故障。
转筒式干燥机支座的安装
转筒式干燥机支座的安装摘要：随着科学技术不断发展，我国化工行业也取得了一定的进步，转筒式干燥机作为PTA原料装置的重要设备，其效能在目前也有了很大的提升。
转筒式干燥机在安装及运行过程中有着自身的特殊性，尤其在其支座的安装及调整中表现十分明显。
转筒式干燥机的支座定位十分重要，只有确保其安装及找正准确，才能确保整个干燥机的安装定位完毕。
基于此，本文对转筒式干燥机支座的安装及找正进行了分析与探讨。
关键词：PTA装置转筒式干燥机支座安装找正一、转筒式干燥机简介转筒式干燥机主要包括四个部分：1）简体。
利用的是厚度为10～15mm的碳素钢或者低合金钢板焊接而成。
2）扬料装置。
属于简体内壁上的用于提升物料的一种金属板。
3）传动装置。
主要是由电动机通过减速机带动一对链轮（或开式齿轮），从而使得固定在筒体上的大链轮或者大齿圈转动。
4）密封装置及托轮装置。
总的来说，转筒式干燥机是以圆形简体为基础按照一定斜度安装的低速旋转干燥设备，主要作用在于对块状或者粒状的原料或者燃料进行连续干燥（本文主要指的是对PTA原料进行干燥）。
目前，我国转筒式干燥机构造十分简单，但运行十分可靠，而且对物料的适应性极强，加之干燥能力大，已经受到了化工行业的青睐。
我国化工行业的PTA 原料装置所使用的便是转筒式干燥机，且应用越来越普遍。
根据干燥物料的加热方式不同，可以分为三种：直接传热式、间接传热式及复合传热式，而其中直接传热式又可以分为顺流干燥式与逆流干燥式两类，直接传热式的干燥效率较高，而间接传热式的干燥效率较低，复合传热式则结合了两者的优点，干燥效果十分良好。
二、转筒式干燥机支座安装基础处理1.基础中心与标高的定位我国目前大部分的转筒式干燥机的出入口在与其它设备连接的时候，采用的皆为直接连接，因此一旦支座定位较差，那么就会给直接连接的设备安装及运行带来一定的困难，从而影响安装及运行质量。
因此，必须准确标出支座的定位中心线、纵横中心线、标高基准线及地脚螺栓孔中心线等，并且标出之后还要由相关的测量人员进行核实，待无误之后才能进行使用。
回转窑内燃料的燃烧解读
②喷嘴的直径
这种传统简单喷嘴直径可以用下式计算：
1.30V 1 d 1000 v
式中： d—喷嘴直径，mm；
V1 —一次风用量，m3 / s
v—喷嘴内风速，m/s。 在常规情况下，一次空气量约占总空气用量15～20%。
因此
V a GP V1 3600 100
式中：
Va
—燃烧1kg煤所需实际空气量，N m 3 / kg —单位熟料煤耗，kg煤/kg熟料； G—每小时熟料产量kg/h； P—一次空气占总空气用量的百分率。
L f =3.2 D f
烧成带长度：
燃烧带只是烧成带中温度最高的部分，烧成带长度 可按下式计算：
Ls
Ls
=（0.60～0.65）
Lf
（3）燃烧带的表面积热力强度（也称表面积热负荷） 和截面积热力强度（也称截面积热负荷）
表面积热力强度：燃烧带单位表面积上所发出的热量。
截面积热力强度：燃烧带单位截面积上所发出的热量。 计算公式分别为：
4、窑内火焰长度与火焰温度分布（火焰形状） 对烧成的影响
（1）火焰长度 火焰长度及火焰长度对烧成的影响： 火焰的长度一般是指从喷煤管口到火焰终止断面的距离， 燃烧条件的变化则火焰长度会有很大的变化。 火焰长度对烧成工艺影响很大，当发热量一定时，如火 焰过长，烧成带的温度就会降低，物料过早出现液相，易引 起结圈，此外还会造成不完全燃烧，废气温度会提高，煤耗 加大等。 相反，火焰过短，高温部分过于集中，容易烧垮窑皮及 衬料，不利于窑的长期安全运转。 因此，火火焰长度应根据窑的实际操作条件，加以调整与控 制。
二、煤粉燃烧过程：
回转窑煤粉的燃烧设备为单管式烧嘴。
在回转窑的烧成带，物料进行的主要物理化学反应是 C2 S 吸收 f CaO 生成 C3 S ，这是微吸热反应。为了使生成
