8259中断控制器实验报告
8259中断控制实验
8259中断控制实验1 实验目的1. 掌握8259中断控制器的工作原理；2. 学习8259的应用编程方法；3. 掌握8259级联方式的使用方法。
2 实验设备PC机一台，TD-PITE实验装置一套。
3 实验内容及步骤1. 中断控制器8259简介在Intel 386EX芯片中集成有中断控制单元（ICU），该单元包含有两个级联中断控制器，一个为主控制器，一个为从控制器。
该中断控制单元就功能而言与工业上标准的82C59A是一致的，操作方法也相同。
从片的INT连接到主片的IR2信号上构成两片8259的级联。
在TD-PITE实验系统中，将主控制器的IR6、IR7以及从控制器的IR1开放出来供实验使用，主片8259的IR4供系统串口使用。
8259的内部连接及外部管脚引出如图2-3-1所示。
INTR串口0MIR6MIR7SIR1图2-3-1 8259内部连续及外部管脚引出图表2-3-1列出了中断控制单元的寄存器相关信息。
表2-3-1 ICU寄存器列表初始化命令字1寄存器（ICW1）说明见图2-3-2所示。
ICW1图2-3-2 初始化命令字1寄存器初始化命令字2寄存器（ICW2）说明见图2-3-3所示。
7ICW2中断向量地址图2-3-3 初始化命令字2寄存器初始化命令字3寄存器（ICW3）说明，主片见图2-3-4，从片见图2-3-5。
7ICW3（主片）图2-3-4主片初始化命令字3寄存器7ICW3（从片）图2-3-5 从片初始化命令字3寄存器初始化命令字4寄存器（ICW4）说明见图2-3-6。
7ICW4图2-3-6 初始化命令字4寄存器操作命令字1寄存器（OCW1）说明见图2-3-7。
OCW1图2-3-7 操作命令字1寄存器操作命令字2寄存器（OCW2）说明如图2-3-8所示。
7OCW2图2-3-8 操作命令字2寄存器操作命令字3寄存器（OCW3）说明如图2-3-9所示。
7OCW3图2-3-9 操作命令字3寄存器查询状态字（POLL ）说明如图2-3-10所示。
微机实验三8259中断控制实验
姓名：学号：2.3 8259中断控制实验2.3.1 实验目的1. 掌握8259中断控制器的工作原理；2. 学习8259的应用编程方法；3. 掌握8259级联方式的使用方法。
2.3.2 实验设备PC机一台，TD-PITE实验装置一套。
2.3.3 实验内容及步骤1、8259单中断实验8259的IR7相连，每按动一次单次脉冲，产生一次外部中断，在显示屏上输出一个字符“7”。
图2-3-11 8259单中断实验接线图实验步骤（1）按图2-3-11连接实验线路；（2）编写实验程序，经编译、链接无误后装入系统；（3）运行程序，重复按单次脉冲开关KK1＋，显示屏会显示字符“7”以说明响应了中断。
实验结果分析主程序运行过程中遇到中断请求，进而响应中断请求，即在屏幕上输出字符“7”。
实验流程图2、主8259 多中断实验实验步骤：（1）按上图所示完成实验电路连线。
KK1＋连接到主片8259的IR7上，KK2＋连接到从片8259的IR6上。
（2）打开PC机，运行Wmd86软件，进入Wmd86集成开发环境。
（3）对程序进行编译、连接、加载和运行，并验证实验程序的正确性。
（4）分别按动单次脉冲开关KK1＋或KK2+时，显示屏上会显示什么信息，将屏幕截图填在实验报告数据处理分析部分的表2中。
（5）如果同时按KK1＋和KK2+时，显示屏上会显示什么信息，并在实验结论对实验结果进行解释。
流程图中断请求分析与实验一相比，中断向量表多存储了M6。
主程序在运行过程中接到中断请求，于是响应中断，在处理中断程序的过程中再次接到中断请求，于是再次响应中断，处理中断程序。
处理完后逐层返回。
3. 8259级联实验实验接线图如图2-3-12所示，KK1＋连接到主片8259的IR7上，KK2＋连接到从片8259的IR1上，当按一次KK1＋时，显示屏上显示字符“M7”，按一次KK2＋时，显示字符“S1”。
编写程序。
实验步骤（1）按图2-3-12连接实验线路；（2）输入程序，编译、链接无误后装入系统；（3）运行程序，按动KK1＋或KK2＋，观察实验结果，验证实验程序的正确性； （4）若同时按下KK1＋和KK2＋，观察实验结果，解释实验现象。
微机原理8259中断控制完整实验报告
实验5 8259中断控制实验实验时间2019年11月27日
实验类型■验证性□设计性□综合性
1. 实验目的
掌握8259中断控制器的工作原理
2. 实验内容及过程（主要内容、操作步骤）
利用系统总线上中断请求信号MIR6，设计一个单一中断实验3. 测试数据及实验结果
4. 实验分析及总结（主要考察内容）
1.显示字符“7”时，前面的“0137H”中的“37H”是“7”的ASCII码，若要改变显示的字符，就更改ASCII码。
2.中断服务程序的入口地址有段基址和段内偏移，故有32位，一个中断在中断向量表里面占4个字节，这4个字节就是中断服务程序的入口地址。
实验第一步就是在初始化中断向量表，就是告诉系统中断服务程序在哪里，填上IQR6的段基址和段内偏移（38H-3BH）。
其次就是对8259A主从片进行初始化，很多东西可以不初始化，就用到了主片，8259A从片上也接了一个中断。
再下面就是中断服务程序，实验中中断服务程序有延时，但是在正常编程情况下中断服务程序决不允许有延时，中断服务程序要快进快出
教师评阅
评价指标：实验目的、操作步骤、设计、算法、程序结构、实验结果、实验分析、实验总结。
8259中断控制实验报告材料
深圳大学实验报告课程名称：微机原理与接口技术实验项目名称：8259中断控制实验学院：信息工程学院专业：电子信息工程指导教师：报告人：学号：201019 班级：电子实验时间：2012.5.18实验报告提交时间：2012.6.9教务处制STIAA1: NOP ;无限循环,等待中断发生JMP AA1MIR7: STICALL DELAYMOV AX, 0137HINT 10H ;显示字符7MOV AX, 0120HINT 10HMOV AL, 20HOUT 20H, AL ;中断结束命令IRETDELAY: PUSH CX ;延时子程序MOV CX, 0F00HAA0: PUSH AXPOP AXLOOP AA0POP CXRETCODE ENDSEND START实验结果如图所示,能够正确执行设定功能.实验程序分析:一般中断实验,为了保护现场,程序开头都会引用堆栈把把现在的程序放入堆栈中进行保护,所以, PUSH DS就起到这样的作用.在中断程序结束后,为了能回到之前执行的程序入口,还得用POP DS 指令返回现场.这个实验是关于8259的单中断,不牵涉级联问题,所以,8259的初始化只需要看主片就可以了.初始化的时候,一般先使用CLI指令将所有的可屏蔽中断禁止,然后写入初始化字.8259有四个初始化控制字ICW1,ICW2,ICW3,ICW4,由于8259只有一根地址线,因此对各个控制字的操作是按照一定的顺序并结合某些数据位来进行寻址设置的.当初始化完成后,对8259的操作命令字的寻址是通过8259的地址线A0和某些数据位结合来进行的. 其初始化控制字和控制命令辽的赋值理由我已经在注释中给出.另外,在初始化程序中我们用了STI这条指令打开中断,那么进入MIR7中断程序中,我们为什么又执行STI这条指令呢,会不会重复了?经过实验,我们知道这条指令并不是没用的,如果缺少后面这条STI指令,实验中我们会发现,当按一次KK1开关的时候,屏幕会显示一个字符7,但是,再按KK1的时候,就没有反应了,起初并不知道怎么解释这个现象,后来才知道8086CPU执行完一次中断后,会自动将相应的中断位屏蔽,所以,如果我们想按一次KK1就发生一次中断,就得重新在程序中打开中断,也就是STI. 另外,RET指令是短信返回指令,而IRET指令则是中断短程返回指令,一般中断程序也大多是短程的.那么,中断发生的时候,CPU又是怎样进入中断子程序的呢?这就需要我们正确地设置中断向量表的了.实验板上主中断序号7可用,也就是我们得利用3CH-3FH这矢量地址.所以在程序开始的时候,就采用MOV AX, OFFSET MIR7,MOV SI, 003CH,MOV [SI], AX这三句来获得偏移地址IP,接着高地址位置又用MOV AX, CS,MOV SI, 003EH,MOV [SI], AX这三条指令来获得CS. CPU根据CS,IP就能转入正确的中断程序执行中断了.而中断程序结尾处,用了MOV AL, 20H OUT 20H, AL以及IRET这三条指令,是为了说明这是正常的EOI，可以通知8259A此次服务结束.MOV AL, 30HOUT 0A1H, AL ;ICW2MOV AL, 02HOUT 0A1H, AL ;ICW3MOV AL, 01HOUT 0A1H, AL ;ICW4MOV AL, 0FDHOUT 0A1H,AL ;OCW1 = 1111 1101MOV AL, 6BHOUT 21H, AL ;主8259 OCW1STIAA1: NOPJMP AA1MIR7: CALL DELAYMOV AX, 014DHINT 10H ;MMOV AX, 0137HINT 10H ;显示字符7MOV AX, 0120HINT 10HMOV AL, 20HOUT 20H, AL ;中断结束命令IRETSIR1: CALL DELAYMOV AX, 0153HINT 10H ;SMOV AX, 0131HINT 10H ;显示字符1MOV AX, 0120HINT 10HMOV AL, 20HOUT 0A0H, ALOUT 20H, ALIRETDELAY: PUSH CXMOV CX, 0F00HAA0: PUSH AXPOP AXLOOP AA0POP CXRETCODE ENDSEND START实验结果截图如下,能够正确执行设定功能.。
8259单级中断控制器试验[1]
![8259单级中断控制器试验[1]](https://img.taocdn.com/s3/m/720f2934a32d7375a4178034.png)

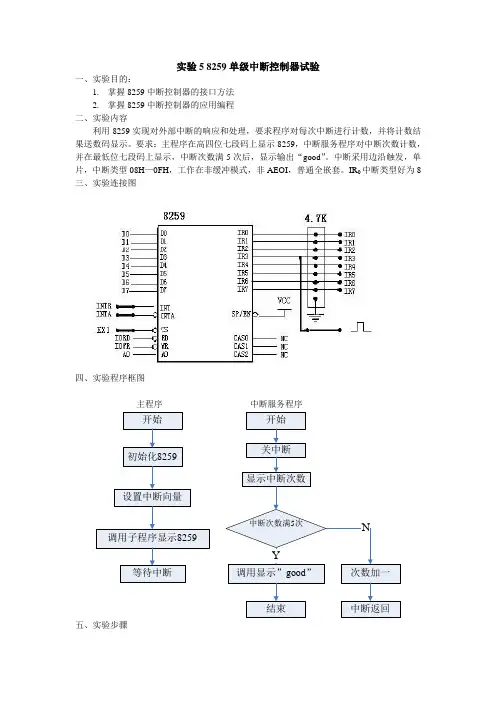

实验5 8259单级中断控制器试验一、实验目的：1.掌握8259中断控制器的接口方法2.掌握8259中断控制器的应用编程二、实验内容利用8259实现对外部中断的响应和处理，要求程序对每次中断进行计数，并将计数结果送数码显示。
要求：主程序在高四位七段码上显示8259，中断服务程序对中断次数计数，并在最低位七段码上显示，中断次数满5次后，显示输出“good”。
中断采用边沿触发，单片，中断类型08H—0FH，工作在非缓冲模式，非AEOI，普通全嵌套。
IR0中断类型好为8 三、实验连接图四、实验程序框图主程序中断服务程序五、实验步骤1.连接硬件电路（1）8259的INT接8088的INTR；（2）8259的INTA接8088的INTA；（3）接8259的IR3；（4）8259的CS接EX1；（5）JX4连JX17。
2. 编写源程序，编译装载并执行。
3. 拨动AN开关按钮，按满10次显示good。
4．若要求脉冲信号接8259的IR4，则程序该如何修改？五、实验报告整理完整的实验程序。
CODE SEGMENT ;H8259.ASMASSUME CS:CODEINTPORT1 EQU 0060HINTPORT2 EQU 0061HINTQ3 EQU INTREEUP3INTQ7 EQU INTREEUP7PA EQU 0FF21H ;字位口PB EQU 0FF22H ;字形口PC EQU 0FF23H ;键入口ORG 12D0HSTART: JMP STA R T0BUF DB ?,?,?,?,?,?intcnt db ?data1: db 0c0h,0f9h,0a4h,0b0h,99h,92h,82h,0f8h,80h,90h,88h,83h,0c6h,0a1hdb 86h,8eh,0ffh,0ch,89h,0deh,0c7h,8ch,0f3h,0bfh,8FHSTAR T0: CLDCA LL BUF1CA LL WRINTVER ;WRITE INTRRUPTMOV A L,13HMOV DX,INTPORT1OUT DX,A LMOV A L,08HMOV DX,INTPORT2OUT DX,A LMOV A L,09HOUT DX,A LMOV A L,0F7HOUT DX,A LMOV intcnt,01H ;TIME=1STIWATING: CA LL DISP ;DISP 8259-1JMP WATINGWRINTVER: MOV AX,0HMOV ES,AXMOV DI,002CHLEA A X,INTQ3STOSWMOV AX,0000hSTOSWMOV DI,003CHLEA A X,INTQ7STOSWMOV AX,0000hSTOSWRETINTREEUP3: CLIMOV A L,INTCNTCALL CONVERSMOV BX,OFFSET BUF ;077BHMOV A L,10HMOV CX,05HINTRE0: MOV [BX],A LINC BXLOOP INTRE0MOV A L,20HMOV DX,INTPOR T1OUT DX,A LADD INTCNT,01HCMP INTCNT,06HJNA INTRE2CALL BUF2 ;DISP:good INTRE1: CA LL DISPJMP INTRE1CONVERS: AND A L,0FHMOV BX,offset buf ;077A HMOV [BX+5],A LRETINTRE2: MOV A L,20HMOV DX,INTPOR T1OUT DX,A LSTIIRETINTREEUP7: CLIMOV A L,20HMOV DX,INTPORT1OUT DX,A Lcall buf3 ;disp:errINTRE3: CA LL DISPJMP INTRE3DISP: MOV A L,0FFH ;00HMOV DX,PAOUT DX,A LMOV CL,0DFHMOV BX,OFFSET BUF DIS1: MOV A L,[BX]MOV AH,00HPUSH BXMOV BX,OFFSET DATA1ADD BX,AXMOV A L,[BX]POP BXMOV DX,PBOUT DX,A LMOV AL,CLMOV DX,PAOUT DX,A LPUSH CXDIS2: MOV CX,00A0HLOOP $POP CXCMP CL,0FEH ;01HJZ LX1INC BXROR CL,1 ;SHR CL,1JMP DIS1LX1: MOV A L,0FFHMOV DX,PBOUT DX,A LRETBUF1: MOV BUF,08HMOV BUF+1,02HMOV BUF+2,05HMOV BUF+3,09HMOV BUF+4,17HMOV BUF+5,01HRETBUF2: MOV BUF,09HMOV BUF+1,00HMOV BUF+2,00HMOV BUF+3,0dHMOV BUF+4,10HMOV BUF+5,10HRETBUF3: MOV BUF,0eHMOV BUF+1,18HMOV BUF+2,18HMOV BUF+3,10HMOV BUF+4,10HMOV BUF+5,10HRETCODE ENDSEND STA R T。
8259中断控制实验报告
8259中断控制实验报告实验报告：8259中断控制实验一、实验目的：学习和掌握8259中断控制器的工作原理和使用方法。
二、实验设备：计算机、8259中断控制器芯片、连接线、示波器等。
三、实验原理：1.8259中断控制器简介8259是Intel公司推出的一个通用中断控制器芯片，它可以管理多种设备的中断请求，并对中断请求进行优先级排序和处理。
8259具有级联功能，可以通过级联实现更多的设备中断管理。
2.8259工作原理8259中断控制器有两个主要模块：中断请求译码器和中断向量地址寄存器。
中断请求译码器用于判断中断请求的优先级，按照优先级排序，将中断请求发送给CPU。
中断向量地址寄存器用于存储中断向量的地址，CPU根据中断向量的地址来执行相应的中断服务程序。
3.8259中断控制器的寄存器8259中断控制器有多个重要的寄存器，包括中断屏蔽寄存器、中断请求寄存器、中断服务地址寄存器等。
中断屏蔽寄存器用于屏蔽或打开特定中断请求。
中断请求寄存器用于存储当前的中断请求状态。
中断服务地址寄存器用于存储中断向量的地址。
四、实验内容：1.配置8259中断控制器将8259中断控制器连接到计算机，并通过连接线将适当的引脚连接到需要中断控制的设备上。
2.编写中断服务程序根据实验要求，编写相应的中断服务程序，并将其存储在中断服务地址寄存器指定的内存地址中。
3.设置中断向量地址将中断向量的地址存储在中断向量地址寄存器中，使CPU能够根据中断请求执行相应的中断服务程序。
4.测试中断控制功能通过测试设备向8259中断控制器发送中断请求，观察计算机是否能正确处理中断请求，并执行相应的中断服务程序。
五、实验结果与分析：经过以上实验步骤，我们成功配置了8259中断控制器，并编写了相应的中断服务程序。
在测试过程中，通过向8259中断控制器发送中断请求，我们观察到计算机正确地处理了中断请求，并执行了我们编写的中断服务程序。
这表明我们成功地完成了8259中断控制实验。
8259中断控制实验
IRQ1——键盘中断
IRQ2——8259从片
IRQ3——串口2
IRQ4——串口1
IRQ5——并行口2
IRQ6——软盘控制器
IRQ7——并行口1
从片：IRQ8——实时时钟中断
IRQ9——RE—DTNECT
IRQA——保留
IRQB——保留
IRQC——保留
IRQD——协处理器
IRQE——硬盘控制器
在dos中输入命令lab8运行程序
显示“program run!Exit after interrupt 40 times”
按键
产生第一次中断，在屏幕上输出“This is SXL_100 interrupt”
按键五次，在屏幕上进行了5次输出
再一次按键，在屏幕上进行了第七次输出
再一次按键，在屏幕上进行了第八次输出
in al,dx ;读入9052中断状态
mov irq_mark,al ;保存9052中断状态
or al,5bh
out dx,al;开放9052中断
;中断向量的保存和设置
mov ah,35h;取72h号(中断类型号)中断向量保存在ES:BX
mov al,int_vect
int 21h
mov ax,es
五、源程序、程序框图、程序函数及过程介绍
程序框图
源程序
data segment
int_vect equ 71h
ioport_0 equ 0dc80h
int_time db 00h ;计数器
csreg dw ?
ipreg dw ?
irq_mark db ? ;9052屏蔽状态
int_mark db ? ;8259屏蔽寄存器状态
实验4(8259中断控制器)
利用实验台上单脉冲作为中断请求信号， 要求每按一次开关产生一次中断，中断10次后 程序返回DOS。
2、实验目的
掌握PC机中断处理系统的基本原理 学会编写中断服务程序
3、实验基本原理
PC机用户可使用的硬件中断只有可屏蔽中断，由8259中断控制器管理。中 断控制器用于接收外部的中断请求信号，经过优先级判别等处理后向CPU发出可 屏蔽中断请求。对于PC/AT及286以上的微机，由于扩展了一片8259中断控制器， 对外提供16个中断源。
D7 IRQ7 1
D6 IRQ6 1
D5 IRQ5 1
D4 IRQ4 1
D3 IRQ3 0
D2 IRQ2 1
Байду номын сангаас
D1 IRQ1 1
D0 IRQ0 1
1：被屏蔽 0：未屏蔽
③ 发送EOI结束中断
中断结束命令（EOI）
MOV AL, 20H OUT 20H, AL
主片8259中断命令 寄存器地址。
电路接线提示
主片
从片
中断屏蔽寄存器口地址：21H 中断命令寄存器口地址：20H
4、程序流程图
开始 设置中断矢量
（IRQ3） 允许中断IRQ3 设置中断次数计
数器 循环等待
主程序
中断开始
显示相应中断的 提示信息
发中断结束命令
计数器减1
为0吗？ Y
关闭中断IRQ3
N 中断返回
开中断
返回DOS 中断服务程序
①设置中断向量
IRQ
MOV AX, CS MOV DS, AX MOV DX, OFFSET INT3
MOV AL, 0BH MOV AH, 25H INT 21H
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
竭诚为您提供优质文档/双击可除8259中断控制器实验报告
篇一：8259中断控制器实验报告
8259中断控制器实验报告
作者：一实验目的
1，掌握8259A的工作原理。
2，掌握编写中断服务程序方法。
3，掌握初始化中断向量的方法。
二，实验设备
cpu挂箱，8086cpu模块
图1-cpu挂箱
三，实验内容
用电平开关的输出作为中断源，每个开关对应于一个中断源。
在中断服务程序中，
通过74Ls273输出一个数据，以点亮于中断源对应位置的LeD灯。
四，实验原理
1.本实验用到三部分电路：电平开关电路、简单I/o扩展电路和8259中断控
制器电路；
2.8086的中断系统是向量中断方式，内存中特定位置有一中断向量表，表内
存有不同中断类型的中断向量，不同的中断向量对应不同的偏移地址；
3.中断类型由8359通过数据总线送给8086,8086内部电路会将该类型值自动乘4，而后赋给指令指针，从而转向中断向量表的相应单元取得中断入口地址，之后就进入中断服务程序；
4.中断类型的高5位由8359寄存器Icw2决定，低3位由中断源IRx的编码自动填充，IRo~IR7的编码分别是000,001,010,011,100,101,110,111。
五，实验步骤
1，实验接线
cs0-cs8259cs1-cs27300~07-LeD1~LeD8K1~K8-IR0~IR7InT-InT(8086cpu板)InTA-InTA(8086cpu板)2，编译调试程序3，全速运行程度，拨动某一电平开关，观察LeD的亮灭情况。
六，实验结果
全速运行程序，由上向下拨动开关时，相应位置的LeD
灯点亮，其余LeD灯全灭
七，源代码
Assumecs:coDe
coDesegmenTpubLIcoRg100hsTART:moVcx,0sTART1：cLImoVDx,04A0hmoVAx,13houTDx,AxmoVDx,04A2hmoVAx,80h ouTDx,Ax
moVAx,01houTDx,AxmoVAx,00houTDx,AxnopmoVAx,0
moVDs,AxmoV
ADDDI,2
DI,200hmoVDs:[DI],100h
;初始化中断向量表
moVAx,oFFseTint0moVDs:[DI],AxADDDI,2
moVDs:[DI],100hADDDI,2
moVAx,oFFseTint1moVDs:[DI],AxADDDI,2
moVDs:[DI],100hADDDI,2
moVAx,oFFseTint2moVDs:[DI],AxADDDI,2
moVDs:[DI],100hADDDI,2
moVAx,oFFseTint3moVDs:[DI],AxADDDI,2
moVDs:[DI],100hADDDI,2
moVAx,oFFseTint4moVDs:[DI],AxADDDI,2
moVDs:[DI],100hADDDI,2
moVAx,oFFseTint5moVDs:[DI],Ax
ADDDI,2
moVAx,oFFseTint6moVDs:[DI],AxADDDI,2
moVDs:[DI],100hADDDI,2
moVAx,oFFseTint7moVDs:[DI],Ax
ADDDI,2；上述程序为芯片8259的初始化程序moVDs:[DI],100hmAIn:moVAx,0sTI
wAITIng:cmpAx,0hJewAITIngmoVDx,04b0houTDx,AxmoVcx,0 DeLAY:LoopDeLAYJmpsTART1Int0：cLInop
moVAx,oFehIReTInt1：cLInop
moVAx,oFDhIReTInt2：cLInop
moVAx,oFbhIReTInt3：cLInop
moVAx,oF7hIReTInt4：cLInop
moVAx,oeFhIReTInt5：cLInop
moVAx,oDFhIReTInt6：cLInop
moVAx,obFhIReTInt7：cLInop
moVAx,o7FhIReT
篇二：8259中断控制实验报告
深圳大学实验报告
班级：
实验时间：
实验报告提交时间：
教务处制
篇三：8259中断控制实验报告
实验六8259中断控制
一、实验目的
1.学习8086/8088cpu中断系统的知识。
2.学习8259中断控制器的使用。
二、实验内容
1.编写程序，使8255的A口控制LeD灯。
cpu执行主程序时四个绿灯亮。
用脉冲信号作为8259的IR3的输入信号，向cpu请求中断。
cpu在中断服务程序中熄灭绿灯，并使4个红灯亮。
中断服务程序结束，又返回主程序，再使绿灯亮。
2.编写程序，使8255的A口控制LeD灯。
cpu执行主程序时四个绿灯亮。
用脉冲信号作为8259的IR3的输入信号，向cpu请求中断。
cpu在中断服务程序中每中断一次，使4个红色LeD灯中每次只亮一个灯，并随每一次中断逐次移动一个灯的位置，中断服务程序结束，又返回主程序，再使绿灯亮。
三、实验区域电路连接图
（1）8259的InT连8088的InTR（xl5）；
（2）8259的InTA连8088的InTA（xl2）；
（3）“”插孔和8259的3号中断IR3插孔相连；（单脉冲与时钟单元)；
（4）8259的cs端接ex1（60h）；
（5）连Jx4→Jx17。
（6）IowR→IowR；
（7）IoRD→IoRD；
（8）A0→A0;(9)pA0…pA3→L2,L6，L10，L14;pA4…pA7→L3,L7,L11,L15。
四、程序框图
1.
2.
五、实验步骤
（1）8259的InT连8088的InTR（xl5）；
（2）8259的InTA连8088的InTA（xl2）；
（3）单脉冲插孔和8259的3号中断IR3插孔相连；（单脉冲与时钟单元)；
（4）8259的cs端接ex1（60h）；
（5）连Jx4→Jx17。
（6）IowR→IowR；
（7）IoRD→IoRD；
（8）A0→A0;(9)pA0…pA3→L2,L6，L10，L14;pA4…pA7→L3,L7,L11,L15。
六、实验程序
1.。
