卫星直播系统综合接收解码器技术规格及参数要求

合集下载

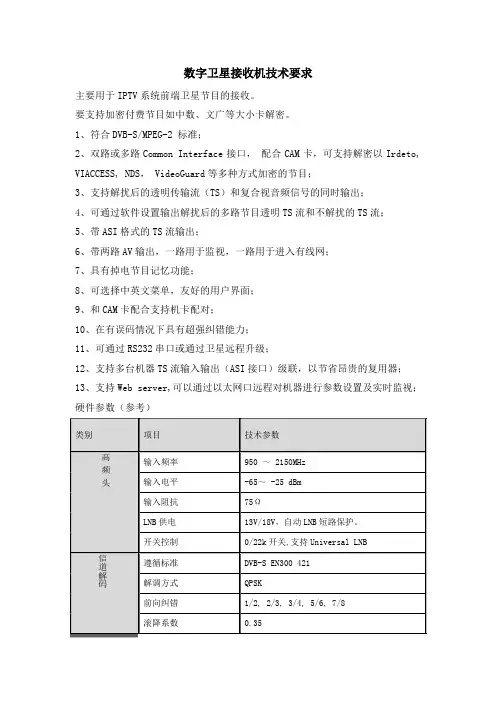

卫星接收机技术要求

数字卫星接收机技术要求
主要用于IPTV系统前端卫星节目的接收。

要支持加密付费节目如中数、文广等大小卡解密。

1、符合DVB-S/MPEG-2 标准；
2、双路或多路Common Interface接口，配合CAM卡，可支持解密以Irdeto, VIACCESS, NDS， VideoGuard等多种方式加密的节目；
3、支持解扰后的透明传输流（TS）和复合视音频信号的同时输出；
4、可通过软件设置输出解扰后的多路节目透明TS流和不解扰的TS流；
5、带ASI格式的TS流输出；
6、带两路AV输出，一路用于监视，一路用于进入有线网；
7、具有掉电节目记忆功能；
8、可选择中英文菜单，友好的用户界面；
9、和CAM卡配合支持机卡配对；
10、在有误码情况下具有超强纠错能力；
11、可通过RS232串口或通过卫星远程升级；
12、支持多台机器TS流输入输出（ASI接口）级联，以节省昂贵的复用器；
13、支持Web server,可以通过以太网口远程对机器进行参数设置及实时监视；硬件参数（参考）。
