管壳式与板式水水换热器的比较分析

管壳式与板式水水换热器的比较分析管壳式和板式水水换热器是两种常见的换热设备，它们在应用范围、换热效果、维护保养等方面都有不同的特点。

本文将分析对比这两种换热器的优缺点，以帮助读者选择适合自己的换热器。

一、管壳式水水换热器管壳式换热器是由一个管壳和多个外管、内管组成的传热设备。

内管和外管之间的空间中流体进行传热，通常用于高温、高压、高粘度、易腐蚀、易结垢的介质换热。

其优点主要有以下几点：1. 适用范围广：管壳式换热器可以适用于多种工业领域，如化工、石化、制药、航空航天等。

2. 效率高：由于管壳式换热器的传热面积大，因此效率相对较高。

3. 维护保养方便：管壳式换热器可以进行组件化维护，随时更换外管和内管，便于清洗和维护。

但管壳式水水换热器也有其缺点：1. 制作成本高：管壳式换热器的制造成本较高，因为需要制造大量外管和内管。

2. 占用空间大：管壳式换热器由于外形尺寸较大，占用的空间相对较大。

3. 流体压降大：由于管壳式换热器的内部设计，流体的压降大，需要消耗更多的能量。

二、板式水水换热器板式换热器是由多个密封的板组成，板上的通道构成流体的管道，在板上进行传热。

板式换热器通常用于低温、低压、低粘度、不易腐蚀、不易结垢的介质换热。

其优点主要有以下几点：1. 占用空间小：板式换热器通常比管壳式换热器小，占用的空间相对较小。

2. 制作成本低：板式换热器的制造成本相对较低，因为只需要制造少量密封板即可。

3. 传热效果好：由于板式换热器的传热面积大，传热效果好。

但板式换热器也有其缺点：1. 不适用于高温高压：由于板式换热器的密封性不够，不适用于高温、高压介质。

2. 维护保养复杂：由于板式换热器的结构复杂，维护保养需要额外耗费一定的时间和精力。

3. 稳定性差：由于板式换热器板间的连接处容易出现渗漏情况，不够稳定。

综上所述，管壳式水水换热器和板式水水换热器在适用范围、效率、维护保养等方面都有不同的特点。

根据实际需要选择适合自己的换热器是关键。

板式换热器与壳管式讲义换热器---之比较

(6)价格低。采用相同材料，在相同换热面积下．板式换热器价格比壳管式约低40％～60％。
(7)制作方便。板式换热器的传热板是采用冲压加工，标准化程度高，并可大批生产，壳管式换热器一般采用手工制作。
(8)容易清洗。框架式板式换热器只要松动压紧螺挂，即可板开板柬，卸下板片进行机械清洗，在需要经常清洗设备的场合使用十分方便。
(9)热损失小。板式换热器只有传热板的外壳板暴露在大气中，因此散热损失可以忽略不计，不需要保温措施。而壳管式换热器热损失大，则必需保温。
(10)容量较小。是壳管式换热器的 10％～20％。
(11)单位长度的压力损失大。由于传热面之间的间隙较小，传热面上有凹凸，因此比传统的光滑管的压力损失大。
(4)容易改变换热面积或流程组合。只要增加或减少几张板片，即可达到增加或减少换热面积的目的；改变板片排列或更换几张板片，即可达到所要求的流程组合，适应新的换热工况，而壳管式换热器的传热面积几乎不可度仅为0.4～0.8mm，壳管式换热器的换热管厚度为2.0--2.5mm，壳管式的壳体比扳式换热器的框架重得多，板式换热器一般只有壳管式重量的1/5左右。
(12)不易结垢。由于内部水流湍急，不易结垢，其结垢系数仅为管式换热器的1/3～1/10。
(13)板式换热器采用密封垫密封，工作压力一般不宜超过2.5MPa，介质温度应低于250~C以下，否则有可能泄漏。
THANK YOU
此外．冷、热液体在板式换热器内的流动平行于换热面．无旁流，因此使得板式换热器的末端温差小，对水一水换热可低于1。c，而壳管式换热器一般为5。c。
(3)占地面积小。板式换热器结构紧凑，单位体积内的换热面积为壳管式的2—5倍，也不象壳管式那样要预留抽出管柬的检修场地，因此实现同样的换热量，扳式换热器占地面积约为壳管式换热器的1/5— 1/10。

板式换热器与管式换热器比较

板式换热器性能及报价一、概述：板式换热器占地面积少换热效率高、节省能源、维护简单的换热设备，其被广泛地应用于各个行业。

在能够使用的板式换热器的场合，板式换热器已成为了设计人员首选的换热设备。

二、结构及材质：1、结构板式换热器由一组波纹金属组成，板上有角孔，供传热的两种流体通过。

金属板片安装在固定板和活动压紧板所组成的框架内，并用夹紧螺栓夹紧，板片上装有密封垫片，将流体通道密封，并且引导流体交替地流至各自通道内。

2、板式材质常用材料如下：※不锈钢（AISI 304/316，SMO（18/12/6.5））※钛钛钯合金※合金Incoloy825※哈式合金Hastelloy3、密封垫材质※丁晴橡胶（NBR）（-20℃～135℃）※氟橡胶（FPM or VITON）（-50℃～250℃）※三元乙丙胶（EPDM）（-50℃～180℃）4、密封垫材质压紧板、导杆、夹紧螺柱材料：一般为碳钢，也可根据用户要求采用不锈钢。

接管、法兰材料：一般为碳钢，也可根据用户要求采用不锈钢。

三、特点：1、换热效率高：板式换热器的传热系数K值可高达3000～7000w/m2.℃，因此板式换热器只需要管壳换热器的1/2～1/4即可达到同样的换热面积。

2、利于低温资源的利用：由于二种介质几乎是全逆流流动，加上换热效率极高，板式换热器二种介质的最小温差可以达到1℃。

3、结构紧凑、拆洗方面：在同等工况条件下，板式换热器的所占空间仅为管壳式换热器的1/5，拆洗时只需松开夹紧螺栓，在原空间范围内即能拆装，不必预留很大的空间来检修。

4、阻力损失小、热损失小：在相同的传热系数的条件下，板式换热器的阻力损失可控制在壳管换热器的1/3的范围内。

板式换热器的结构紧凑和体积小，换热器的外表面也很小，因而热损失也很小，通常设备不需保温。

四、安装使用1、按照安装图给定的设备安装尺寸，制作基础平台，并布置地脚螺栓；2、移动、运送板式换热器时，避免剧烈碰撞和损坏板片；3、安装前检查并清理管路杂物，以防杂物进入板式换热器内堵塞流道；对应连接管路，并在靠近板式换热器的管路上安装温度计和压力表，便于检视换热器的运行情况；4、检查夹紧螺柱，如有松动，拧紧并保持两压紧板间平行度偏差不大于1mm；5、除工艺上有特殊要求，一般先开启需要加热或冷却侧冷介质的阀门，待其流动正常后缓慢开启热源或冷源侧介质的阀门；6、根据进出口温度和压力数据，将相关阀门开启动适当位置，保持稳定工作状态；7、正常使用中，应经常记录温度和压力状态参数，检查设备工作状况；经常检查板式换热器的密封位置，观察是否有渗漏并采取卸压、夹紧等措施；8、使用超过150℃或有腐蚀性、易燃的介质，建议在板片束两侧加薄铁皮保护装置；9、板片清洗可用水冲或化学清洗剂，应使用软刷子，不得使用钢刷。

7关于板式换热器和管壳式换热器比较2007

板式换热器和管壳式换热器优势比较一．板式换热器简介：板式换热器是由一组波纹金属板组成，板片上有四个角孔供热交换的两种液体通过。

金属板片安装在固定板和活动压紧板的框架内，并用夹紧螺栓加以夹紧。

板片装有密封垫片，将流体通道密封，并且导流体交替地流至各自的通道内。

流体的流量，物理性质，压力降和温度差决定了板片的数目、尺寸和板片的波纹形式。

波纹板片不但大大提高了湍流程度，并且形成许多支撑点，足以承受介质间的压力差。

基本性能范围压力 2.5Mpa温度150传热面积0.1-2，200m²介质流量0.3-1，000Kg/s接口尺寸50-450mm二．管壳式换热器简介：管壳式换热器是由一组管束，管壳和引流导板组成，两种液体分别通过管束内、外进行传热，管束安装在管壳内，并由一组导流板支撑，在换热器的一端，社有某一介质的腔室，通过一胀管式的挡板与另一液体隔离。

在换热器的两端设有端盖，供检修和维修保养用。

流体的流量、物理性质、压力降和温度差决定了管束的多少及长度，这也决定了管壳的直径和长度。

基本性能范围压力基本无限制温度基本无限制三．板式换热器和管壳式换热器比较1.体状态比较对于水/水管式换热器来讲，冷却水在管束内流动被冷却水在管束外流动，管束内介质的流速一般在0.8-1.2m/s左右（视冷却水侧的压降要求），故其流动状态为层流，管束的直径一般为10mm- 15mm之间。

由于冷却水质一般选用海水、河水或冷却塔水，故很容易引起结垢，形成绝热层，造成热传递效率急剧下降，因此必须经常清洗去除结垢，以保证传热效果。

对于水/水板式换热器来讲，冷却水和被冷却水在板片的两侧对流，介质流速一般在0.5-7 m/s左右（视介质的允许压力降）。

由于板片呈鱼骨形的形状，故其流动为旋转湍流，其流体通道为4mm- 8mm之间（视选择的型号而定）。

由于流体的流动状态均为旋转湍流，故冷却水质可为海水，河水或冷却塔水，也不太容易引起结垢，故清洗频率要比管壳式低得多。

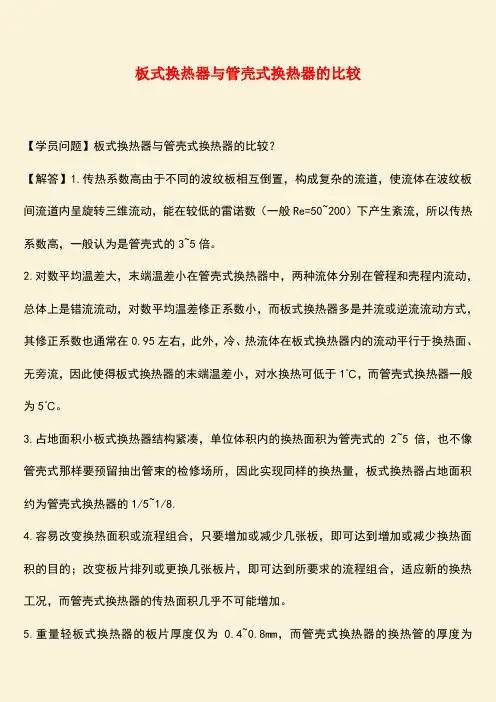

推荐：板式换热器与管壳式换热器的比较

板式换热器与管壳式换热器的比较【学员问题】板式换热器与管壳式换热器的比较？【解答】1.传热系数高由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下产生紊流，所以传热系数高，一般认为是管壳式的3~5倍。

2.对数平均温差大，末端温差小在管壳式换热器中，两种流体分别在管程和壳程内流动，总体上是错流流动，对数平均温差修正系数小，而板式换热器多是并流或逆流流动方式，其修正系数也通常在0.95左右，此外，冷、热流体在板式换热器内的流动平行于换热面、无旁流，因此使得板式换热器的末端温差小，对水换热可低于1℃，而管壳式换热器一般为5℃。

3.占地面积小板式换热器结构紧凑，单位体积内的换热面积为管壳式的2~5倍，也不像管壳式那样要预留抽出管束的检修场所，因此实现同样的换热量，板式换热器占地面积约为管壳式换热器的1/5~1/8.4.容易改变换热面积或流程组合，只要增加或减少几张板，即可达到增加或减少换热面积的目的；改变板片排列或更换几张板片，即可达到所要求的流程组合，适应新的换热工况，而管壳式换热器的传热面积几乎不可能增加。

5.重量轻板式换热器的板片厚度仅为0.4~0.8mm，而管壳式换热器的换热管的厚度为2.0~2.5mm，管壳式的壳体比板式换热器的框架重得多，板式换热器一般只有管壳式重量的1/5左右。

6.价格低采用相同材料，在相同换热面积下，板式换热器价格比管壳式约低40%~60%.7.制作方便板式换热器的传热板是采用冲压加工，标准化程度高，并可大批生产，管壳式换热器一般采用手工制作。

8.容易清洗框架式板式换热器只要松动压紧螺栓，即可松开板束，卸下板片进行机械清洗，这对需要经常清洗设备的换热过程十分方便。

9.热损失小板式换热器只有传热板的外壳板暴露在大气中，因此散热损失可以忽略不计，也不需要保温措施。

而管壳式换热器热损失大，需要隔热层。

10.容量较小是管壳式换热器的10%~20%.11.单位长度的压力损失大由于传热面之间的间隙较小，传热面上有凹凸，因此比传统的光滑管的压力损失大。

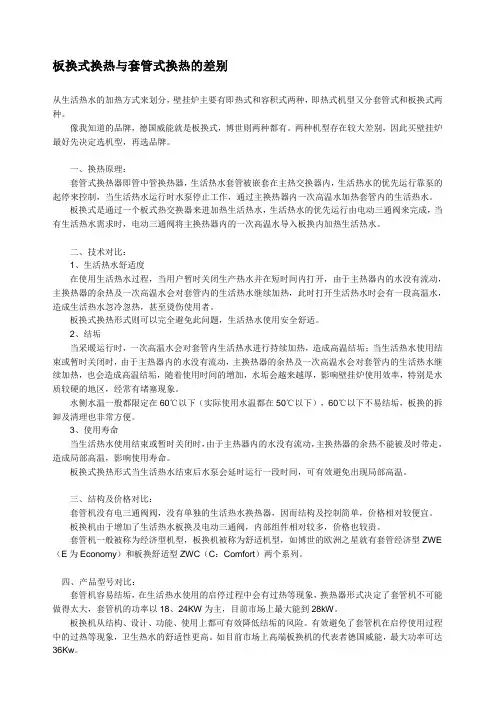

板换式换热与套管式换热的差别

板换式换热与套管式换热的差别从生活热水的加热方式来划分，壁挂炉主要有即热式和容积式两种，即热式机型又分套管式和板换式两种。

像我知道的品牌，德国威能就是板换式，博世则两种都有。

两种机型存在较大差别，因此买壁挂炉最好先决定选机型，再选品牌。

一、换热原理：套管式换热器即管中管换热器，生活热水套管被嵌套在主热交换器内，生活热水的优先运行靠泵的起停来控制，当生活热水运行时水泵停止工作，通过主换热器内一次高温水加热套管内的生活热水。

板换式是通过一个板式热交换器来进加热生活热水，生活热水的优先运行由电动三通阀来完成，当有生活热水需求时，电动三通阀将主换热器内的一次高温水导入板换内加热生活热水。

二、技术对比：1、生活热水舒适度在使用生活热水过程，当用户暂时关闭生产热水并在短时间内打开，由于主热器内的水没有流动，主换热器的余热及一次高温水会对套管内的生活热水继续加热，此时打开生活热水时会有一段高温水，造成生活热水忽冷忽热，甚至烫伤使用者。

板换式换热形式则可以完全避免此问题，生活热水使用安全舒适。

2、结垢当采暖运行时，一次高温水会对套管内生活热水进行持续加热，造成高温结垢；当生活热水使用结束或暂时关闭时，由于主热器内的水没有流动，主换热器的余热及一次高温水会对套管内的生活热水继续加热，也会造成高温结垢，随着使用时间的增加，水垢会越来越厚，影响壁挂炉使用效率，特别是水质较硬的地区，经常有堵塞现象。

水侧水温一般都限定在60℃以下（实际使用水温都在50℃以下），60℃以下不易结垢，板换的拆卸及清理也非常方便。

3、使用寿命当生活热水使用结束或暂时关闭时，由于主热器内的水没有流动，主换热器的余热不能被及时带走，造成局部高温，影响使用寿命。

板换式换热形式当生活热水结束后水泵会延时运行一段时间，可有效避免出现局部高温。

三、结构及价格对比：套管机没有电三通阀阀，没有单独的生活热水换热器，因而结构及控制简单，价格相对较便宜。

板换机由于增加了生活热水板换及电动三通阀，内部组件相对较多，价格也较贵。

板式换热器和管式换热器的安全可靠性对比

上篇我们简述了板式换热器和管式换热器两者性能的对比，那么从安全可靠性角度出发，两者又有何区别呢？今天就简单的带大家来了解下:板式换热器1）板式换热器采用了不锈钢隔板将油、水隔开。

由于不锈钢不易结垢，不易受到酸、碱等有害物质的腐蚀，使用寿命长。

相对来说，板式换热器不会发生内漏现象。

而管式冷油器采用了铜管将油、水隔开。

铜管易于结垢，受酸、碱等有害物质的腐蚀，为冷油器泄漏提供不利条件。

铜管胀接在管板上，具有因水冲击、振动或胀接质量等问题的影响，造成冷油器铜管发生泄漏的可能。

2）板式换热器的板间通道很窄，一般为3－5mm，当换热介质中含有较大的固体颗粒或纤维物质时，就容易堵塞板间通道。

而管式冷油器铜管通径大，较小颗粒不易于造成堵塞。

针对该问题我厂在板式换热器冷却水入口前加装滤网，定期排污，得到有效控制。

艾瑞德板式换热器（江阴）有限公司作为专业的可拆式板式换热器生产商和制造商，专注于可拆式板式换热器的研发与生产。

ARD艾瑞德专业生产可拆式板式换热器（PHE）、换热器密封垫（PHEGASKET）、换热器板片(PHEPLATE)并提供板式换热器维护服务（PHEMAINTENANCE）的专业换热器厂家。

ARD艾瑞德拥有卓越的设计和生产技术以及全面的换热器专业知识，一直以来ARD致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，良好地运行于各行业，ARD已发展成为可拆式板式换热器领域卓越的厂家。

ARD艾瑞德同时也是板式换热器配件（换热器板片和换热器密封垫）领域专业的供应商和维护商。

能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号将近2000种的板式换热器板片和垫片，ARD艾瑞德实现了与各品牌板式换热器配件的完全替代。

板式换热器和壳管式换热器有啥区别？看完你就全明白！

板式换热器和壳管式换热器有啥区别？看完你就全明⽩！板式换热器和壳管式换热器有啥区别？看完你就全明⽩！今天和⼤家⼀起探讨下板式换热器和壳管式换热器的区别。

换热器如何分类？按传热⽅式可分为：间壁式换热器、蓄热式换热器、流体连接间接式换热器、直接接触式换热器、复式换热器。

按⽤途可分为：加热器、预热器、过热器、蒸发器。

按结构可分为：浮头式换热器、固定管板式换热器、U形管板换热器、板式换热器等。

壳管式与板式换热器不同点之⼀：结构1、壳管式换热器结构：管壳式换热器由壳体、传热管束、管板、折流板（挡板）和管箱等部件组成。

壳体多为圆柱形，内有管束，管束两端固定在管板上。

传热有两种热流体和冷流体，⼀种是管内流体，称为管侧流体；另⼀种是管外流体，称为壳侧流体。

为了提⾼管外流体的传热系数，通常在管壳内设置若⼲挡板。

挡板可以提⾼壳程内流体的速度，使流体按规定的距离多次穿过管束，提⾼流体的湍流度。

换热管可在管板上等边三⾓形或⽅形布置。

等边三⾓形布置紧凑，管外流体湍流程度⾼，传热系数⼤。

⽅形布置便于清洁管外，适⽤于易结垢的流体。

2、板式换热器结构：可拆卸板式换热器是由许多冲压有波纹薄板按⼀定间隔，四周通过垫⽚密封，并⽤框架和压缩螺钉重叠⽽成。

板和垫⽚的四个⾓孔构成了流体分配器和集液管。

同时，冷流体和热流体被合理地分离，以便它们在每个板的两侧被分离。

在通道中流动，通过板进⾏热交换。

板式换热器壳管式与板式换热器不同点之⼀：分类1、壳管式换热器分类：（1）固定管板换热器管板与管壳两端管束为⼀体，结构简单，但仅适⽤于冷、热流体温差不⼤，壳程⽆需机械清洗时的换热操作。

当温差稍⼤，壳侧压⼒不太⾼时，可在壳上安装弹性补偿环，以减⼩热应⼒。

（2）浮头换热器管束⼀端的管板可以⾃由浮动，完全消除了热应⼒，整个管束可以从壳体中拉出，便于机械清洗和维护。

浮头换热器应⽤⼴泛，但其结构复杂，成本⾼。

（3）U形管换热器的每根管⼦弯成U形，两端固定在上下两区的同⼀管板上。

官方-套管机和板换机优劣比较

套管机和板换机优劣比较的七个维度壁挂炉除了具有采暖的功能之外，不可忽视的还具备提供卫生、洗浴、生活热水的功能。

在中国，壁挂炉市场上，生活热水的产生方式有两种，一是板式换热器方式，二是套管式换热器方式。

板换机的发展史比套管机更悠久，技术也更成熟。

从两者的市场占有情况来看，欧洲以板换机为主，国内则以套管机为主。

以下通过热效率、停水温度、废气排放、寿命、卫浴水路水阻、结垢、产品故障七个维度来分析套管机和板换机的优劣性以及在中国供暖环境下的适应性。

就万家乐板换和套管产品在市场上的表现以及实验室所反映出来的数据表明，两种换热方式无论是在采暖季还是非采暖季热效率并没有明显的差异。

目前两者的热效率均可达90%以上，若非冷凝机将热效率再向上提升，将在集烟罩、风机等处产生冷凝水。

冷凝水倒流回热交换器将腐蚀热交换器，大大缩短了热交换器的使用寿命。

传统观念认为板换机停水温升较小，套管机停水温升较大。

其实，并不是在任何情况下板换机停水温升低。

通过模拟实验表明，在非采暖季节，冷态水25℃-30℃、卫生洗浴热水温度45℃的实验标准环境下，板换机停水温升在10K左右，套管机的停水温升仍为负值；在供暖季节，供暖出水80℃、回水60℃、卫浴水温45℃的环境下，板换机的停水温升仍为10K左右，而套管机的停水温升则从负值上升到17K，此时洗浴水温已经超过了60℃，易烫伤人。

传统观念的形成来源于此。

套管机的停水温升达到17K，原因在于洗浴水被关闭后，器具转到供暖状态，进行了再点火，对套管内的“卫浴死水”进行加热，导致停水温升非常高。

万家乐针对这一情况通过程序控制，使套管机在由洗浴水转到供暖状态时，机器水泵立即运转，但延时3分钟再点火，从而解决了套管机卫浴水停水温升高的难题，同时不会影响供暖和洗浴功能的使用。

套管机在“卫浴状态”下水泵不运转，在非供暖季节水泵几乎不运行（卫浴关水后，水泵只循环运转10%），在供暖季节时期，水泵也会每天得到“短暂的休息”。

换热器类型大全

4、热管
热管是60年代中期发展起来堵塞一种新型传热元件。它是由一根抽除不凝性气体的密封金属管内充以一定量的某种工作液体而成。工作液体在热端吸收热量而沸腾汽化，产生的蒸汽流至冷端冷凝放出潜热，冷凝液回至热端，再次沸腾汽化。如此反复循环，热量不断从热端传至冷端。冷凝液的回流可以通过不同的方法（如毛细管作用、重力、离心力）来实现，目前应用最广的方法是奖具有毛细结构的吸液芯装在管的内壁，利用毛细管的作用是冷凝液由冷端回流至热端
在套管式换热器中，一种流体走管内，另一种流体走环隙
适当选择两管的管径，两流体均可得到较高的流速，且两流体可以为逆流，对传热有利。另外，套管式换热器构造较简单，能耐高压，传热面积可根据需要增减，应用方便
缺点：管间接头多，易泄露，占地较大，单位传热面消耗的金属量大。因此它较适用于流量不大，所需传热面积不多而要求压强较高的场合。 4）列管式换热器优点：单位体积所具有的传热面积大，结构紧凑、紧固传热效果好。能用多种材料制造，故适用性较强，操作弹性
3、翅片式换热器
1）翅片管换热器翅片管换热器是在管的表面加装翅片制成，翅片与管表面的连接应紧密无间，否则连接处的接触热阻很大，影响传热效果。常用的连接方法有热套、镶钳、张力缠绕和焊接等方法。此外，翅片管也可采用整体轧制、整体铸造或机械加工等方法制造。当两种流体的对流传热系数相差较大时，在传热系数较小的一侧加翅片可以强化传热。
（2）浮头式换热器浮头式换热器的特点是有一端管板不与外壳连为一体，
可以沿轴向自由浮动。这种结构不但完全消除了热应力的影响，且由于固定端的管板以法兰与壳体连接，整个管束可以从壳体中抽出，因此便于清洗和检修。故浮头式换热器应用较为普遍，但它的结构比较复杂，造价较高。（3）U型管式换热器

换热器分类

换热器分类换热器种类繁多，若按其传热面的形状和结构进行分类可分为管型、板型和其他型式换热器。

而管型换热器又可分为管壳式换热器、套管式换热器、蛇管式换热器；板型换热器可分为板式换热器、板翅式换热器、板壳式换热器、螺旋板式换热器。

其他型式换热器是为了满足一种特殊要求而出现的换热器，如回转式换热器、热管换热器等。

管壳式换热器若按功能命名又可分为冷凝器、加热器、再沸器、蒸发器、过热器等。

以下介绍一些常用的几种换热器。

一、管壳式换热器它由许多管子组成管束，管束构成换热器的传热面。

此类换热器又称为列管式换热器。

换热器的管子固定在管板上，而管板又与外壳联接在一起。

为了增加流体在管外空间的流速，以改善换热器的传热情况，在筒体内间隔安装了许多折流板。

换热器的壳体和两侧管箱上开有流体的进出口，有时还在其上装设有检查孔，为安置仪表用的接口管、排液孔和排气孔等。

在换热器中，一种流体从一侧管箱(称为前管箱)流进管子里，经另一侧管箱(称为后管箱)流出(对奇数单管程换热器)，或绕过管箱，流回进口侧前管箱流出(对偶数单管程换热器)，这条路径称为管程。

另一种流体从筒体上的连接管进出换热器壳体，流经管束外，这条路径称为壳程。

图5-10所示即为二管程、单壳程，工程上称为1-2型换热器(1表示壳程数，2表示管程数)。

管壳式换热器是把管子与管板连接，再用壳体固定。

根据其不同的连接与固定方式又可分为固定管板式、釜式浮头式、U型管式、滑动管板式、填料函式等。

1. 固定管板式换热器固定管板换热器的两端管板，采用焊接方法与壳体连接固定。

这种换热器结构简单；在相同的壳体直径内，排管最多，比较紧凑。

由于两个管板被换热管互相支攫，与其他管壳式换热器相比，管板最薄，不仅造价低而且每根管子内侧都能进行清洗。

但壳侧清洗较难，不能进行机械清洗，所以宜用于不易结垢的流体。

当管束和壳体之间的温差太大而产生不同的热膨胀时，常会使管子与管板的接口脱开，从而发生介质泄漏。

板式与壳管式换热器比较说明

板式与壳管式换热器比较说明-CAL-FENGHAI.-(YICAI)-Company One1板式与壳管式换热器比较说明换热器是空调设备用来实现冷热流体之间热量交换的部件，是空调设备必不可少的组成部分，也是决定设备换热效率、节能效果的重要因素之一。

目前空调设备常用的换热器主要有两大类：一类是壳管式换热器，另一类是板式换热器，下面将针对两种换热器的特点予以比较说明，并提出选型的参考意见，供客户参考。

1.板式换热器板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种换热器。

各种板片之间形成薄矩形通道，冷热流体分别在板片间形成的窄小而曲折的通道中流过，通过板片进行换热。

2.壳管式换热器壳管式换热器是在个圆筒形壳体内设置许多平行管子（也称管束），让冷热流体分别从管内空间（称为管程）和管外空间（称为壳程）流过进行热量交换。

壳管式换热器是目前应用最广泛的一种，在所有换热设备中占主导地位。

3.两种换热器比较壳管式换热器长期使用换热效率优于板式换热器板式换热器刚投入使用时换热效率略优于壳管式换热器，但由于板式换热器流体通过的毛细通道既多且狭窄，流体中的水垢或脏物附着在板换的内壁上，就会造成板换传热部位的结垢和腐蚀，导致主机换热效率降低，制冷输出力大幅衰减，单位制冷量能耗上升，运行成本增加。

必须定期对板换进行清洗，且板换使用时间越长，清洗周期越短。

板换清洗不可能做到绝对干净，久而久之，板式换热器的换热效率随使用时间的增加而降低，影响空调的使用效果。

壳管式换热器管束通过管板固定，各管之间的间隙较大，不会出现堵塞的现象，因此，长期使用不会降低换热器的换热效率。

壳管式换热器使用安全性优于板式换热器板式换热器由于流道狭窄，流体在进入流道时容易出现分流不均，非常容易出现因流量少而导致流体结冰，堵塞冻坏板换的现象，板换一旦冻坏，则无法维修必须更换，增加主机维护成本。

壳管式换热器流体通道间隙大，流量均匀，避免了上述“冰堵”现象的发生，能够稳定、安全的运行。

板式换热器和壳管式换热器比较

1 传热效率高板片波纹的设计以高度的薄膜导热系数为目标，板片波纹所形成的特殊流道，使流体在极低的流速下即可发生强烈的扰动流（湍流），扰动流又有自净效应以防止污垢生成因而传热效率很高。

一般地说，板式换热器的传热系数K值在3000～6000W/m2.oC范围内。

这就表明，板式换热器只需要管壳式换热器面积的1/2～1/4 即可达到同样的换热效果。

2 使用安全可靠在板片之间的密封装置上设计了2道密封，同时又设有信号孔，一旦发生泄漏，可将其排出热换器外部，即防止了二种介质相混，又起到了安全报警的作用。

3 占地小，易维护板式换热器的结构极为紧凑，在传热量相等的条件下，所占空间仅为管壳式换热器的1/2～1/3。

并且不象管壳式那样需要预留出很大得空间用来拉出管束检修。

而板式换热器只需要松开夹紧螺杆，即可在原空间范围内100%地接触到换热板的表面，且拆装很方便。

4 随机应变由于换热板容易拆卸，通过调节换热板的数目或者变更流程就可以得到最合适的传热效果和容量。

只要利用换热器中间架，换热板部件就可有多种独特的机能。

这样就为用户提供了随时可变更处理量和改变传热系数K值或者增加新机能的可能。

5 有利于低温热源的利用由于两种介质几乎是全逆流流动，以及高的传热效果，板式换热器两种介质的最小温差可达到1oC。

用它来回收低温余热或利用低温热源都是最理想的设备。

在相同传热系数的条件下，板式换热器通过合理的选择流速，阻力损失可控制在管壳式换热器的1/3范围内。

6 阻力损失少因结构紧凑和体积小，换热器的外表面积也很小，因而热损失也很小，通常设备不再需要保温。

7 冷却水量小板式换热器由于其流道的几何形状所致，以及二种液体都又很高的热效率，故可使冷却水用量大为降低。

反过来又降低了管道，阀门和泵的安装费用。

8 在投资效率低相同传热量的前提下，板式换热器与管壳式换热器相比较，由于换热面积，占地面积，流体阻力，冷却水用量等项目数值的减少，使得设备投资、基建投资、动力消耗等费用大大降低，特别是当需要采用昂贵的材料时，由于效率高和板材薄，设备更显经济。

板式换热器相对于管式换热器的优势及优点

随机应变由于换热板容易拆卸，通过调节换热板的数目或者变更流程就可以得到最合适的传热效果和容量。

只要利用换热器中间架，换热板部件就可有多种独特的机能。

这样就为用户提供了随时可变更处理量和改变传热系数K值或者增加新机能的可能。

热损失小:因结构紧凑和体积小，换热器的外表面积也很小，因而热损失也很小，通常设备不再需要保温。

使用安全可靠:在板片之间的密封装置上设计了2道密封，同时又设有信号孔，一旦发生泄漏，可将其排出热换器外部，即防止了二种介质相混，又起到了安全报警的作用。

有利于低温热源的利用:由于两种介质几乎是全逆流流动，以及高的传热效果，板式换热器两种介质的最小温差可达到1oC。

用它来回收低温余热或利用低温热源都是最理想的设备。

冷却水量小:板式换热器由于其流道的几何形状所致，以及二种液体都又很高的热效率，故可使冷却水用量大为降低。

反过来又降低了管道，阀门和泵的安装费用。

占地少，易维护:板式换热器的结构极为紧凑，在传热量相等的条件下，所占空间仅为管壳式换热器的1/2～1/3。

并且不象管壳式那样需要预留出很大得空间用来拉出管束检修。

而板式换热器只需要松开夹紧螺杆，即可在原空间范围内100%地接触倒换热板的表面，且拆装很方便。

ARD艾瑞德板式换热器（江阴）有限公司拥有世界上最先进的设计和生产技术以及最全面的换热器专业知识，一直以来ARD艾瑞德板式换热器（江阴）有限公司致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，目前已有超过50，000台的板式换热器良好地运行于各行业，ARD艾瑞德板式换热器（江阴）有限公司已发展成为可拆式板式换热器领域的全球领导者。

ARD艾瑞德板式换热器（江阴）有限公司同时也是板式换热器配件（换热器板片和换热器密封垫）领域全球排名第一的供应商和维护商。

能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、日阪/HISAKA、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号的板式换热器板片和垫片。

板式与管式热交换器的比较分析

板式与管式热交换器的比较分析在各种乳制品生产过程中,对物料的杀菌是不可缺少的工序,常用的杀菌设备是板式热交换器随着超高温灭菌乳的飞速发展,另一种杀菌设备管式热交换器也普遍使用,本文对用于乳制品生产两种典型的杀菌设备,即板式热交换器和管式热交换器进行了分析比较。

以便大家在选用时选到自己适合的避免选择不当带来的麻烦。

板式与管式热交换器的比较1设备的体积板式热交换器由夹在框架中的一组不锈钢传热板组成,结构紧凑,在较小工作体积内可容纳较大的传热面积,这是板式换热器突出的优点之一,并且将加热段、冷却段和热回收段有机地结合在一起;而同样传热面积的管式热交换器的体积就要大。

2传热效率在板式热交换器中,加热和冷却介质是在两块不锈钢薄板之间形成的空隙中流动,由于板与板之间的间隙很小,一般仅3·5~4mm,流体在其中流动时可获得较高的流速,且传热板上冲压有一定形状的凸凹波纹,迫使流体不断改变流动的方向,形成激烈的湍流,破坏了滞流层,降低了热阻。

这种状态不仅能使流体在板间均匀分布,还可获得较高的传热系数,为达到同样的传热量,板式热交换器是最经济的一种。

为了达到同样的效果,管式热交换器的传热管也冲有波纹,但传热系数和单位面积的传热量比板式热交换器要小。

3工作的温度及压力管式热交换器因其结构的特性,更加耐高温高压,抗热胀冷缩能力强;而板式热交换器受板材和密封垫圈的限制,不能承受较高的温度及压力,加热面对结垢比较敏感。

4应用场合板式热交换器一般应用于巴氏杀菌的高温短时杀菌(72~75℃, 15s),物料经板式热交换器巴氏杀菌后,杀死致病菌和有害菌,并钝化部分酶类,产品需在冷藏条件下储存。

管式热交换器一般应用超高温瞬时杀菌(UHT, 137~140℃, 4s),在这一温度下保持一定的时间以达到商业无菌水平,然后在无菌状态下灌装于无菌包装容器中的产品。

UHT产品能在非冷藏条件下分销,可保持相当时间而产品不变质。

物料经管式超高温灭菌系统杀死所有能导致产品变质的微生物,使产品能在室温下贮存一段时间。
