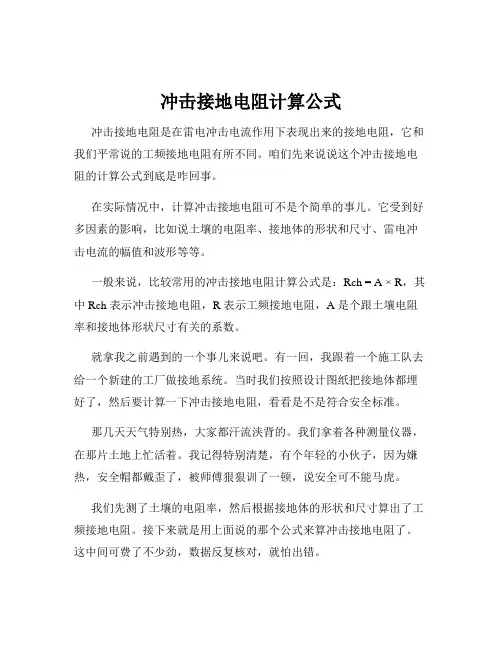

冲击接地电阻计算公式

冲击接地电阻计算公式

冲击接地电阻计算公式冲击接地电阻是在雷电冲击电流作用下表现出来的接地电阻,它和我们平常说的工频接地电阻有所不同。

咱们先来说说这个冲击接地电阻的计算公式到底是咋回事。

在实际情况中,计算冲击接地电阻可不是个简单的事儿。

它受到好多因素的影响,比如说土壤的电阻率、接地体的形状和尺寸、雷电冲击电流的幅值和波形等等。

一般来说,比较常用的冲击接地电阻计算公式是:Rch = A × R,其中 Rch 表示冲击接地电阻,R 表示工频接地电阻,A 是个跟土壤电阻率和接地体形状尺寸有关的系数。

就拿我之前遇到的一个事儿来说吧。

有一回,我跟着一个施工队去给一个新建的工厂做接地系统。

当时我们按照设计图纸把接地体都埋好了,然后要计算一下冲击接地电阻,看看是不是符合安全标准。

那几天天气特别热,大家都汗流浃背的。

我们拿着各种测量仪器,在那片土地上忙活着。

我记得特别清楚,有个年轻的小伙子,因为嫌热,安全帽都戴歪了,被师傅狠狠训了一顿,说安全可不能马虎。

我们先测了土壤的电阻率,然后根据接地体的形状和尺寸算出了工频接地电阻。

接下来就是用上面说的那个公式来算冲击接地电阻了。

这中间可费了不少劲,数据反复核对,就怕出错。

最后算出来的结果,发现跟预期的有点偏差。

大家一下子都紧张起来,赶紧重新检查各个环节。

结果发现是有个测量数据记错了,重新算完之后,总算是松了一口气。

其实啊,在实际工作中,要准确计算冲击接地电阻,除了掌握公式,还得对各种情况有充分的了解和经验。

比如说,不同类型的土壤,电阻率差别可大了。

沙质土壤的电阻率就比黏土的高得多。

而且,接地体的形状也很有讲究。

像那种长条形的接地体和圆形的接地体,在计算冲击接地电阻的时候,系数 A 的取值就不一样。

再比如说,雷电冲击电流的幅值和波形也会对冲击接地电阻产生影响。

电流幅值越大,冲击接地电阻往往会越小;而波形不同,电阻值也会有所不同。

总之,计算冲击接地电阻可不是一件轻松的事儿,需要我们认真对待,仔细计算,才能确保接地系统的安全可靠。

接地电阻计算方法

接地电阻计算方法

接地电阻计算方法:
首先要用仪器测试土壤电阻率是多少,然后要知道水平接地体的电阻,采用垂直接地体的电阻是多少,最后才能计算。

比如:普通压制非金属接地模块,成本低但不容易降低电阻,铜包钢、热镀锌材料寿命短。

腾辉烧制接地模块是理想的垂直接地体,寿命长、无污染、不容易碎并且运输方便。

烧制模块相当于一个金属导体。

国内烧制模块推荐品牌:万佳防雷、扬博防雷、腾辉智能防雷、捷力通防雷等
根据地网土层的土壤电阻率,采用下式计算接地模块用量:水平埋置,单个模块接地电阻:
Rj =0.068×[ρ÷(a×b)-2]
并联后总接地电阻:Rnj = Rj /nη
式中:ρ―土壤电阻率(Ω/m)
a、b―接地模块的长、宽(m);
Rj―单个模块接地电阻(Ω);
Rnj―总接地电阻(Ω);
n―接地模块个数;
η―模块调整系数,一般取0.6―0.9。

接地电阻:50欧姆、30欧姆、20欧姆、10欧姆、4欧姆、1欧姆、0.5欧姆、0.2欧姆、0.1欧姆。

编辑:
河南扬博防雷科技有限公司宋利源
山西捷力通防雷科技有限公司杨利涛徐启贵。

人工接地极工频接地电阻的计算

人工接地极工频接地电阻的计算

人工接地极工频接地电阻的计算(约40个公式)一、单根人工垂直接地极工频接地电阻Rg 的通用计算公式简化后的公式:(单根人工垂直接地极简化计算公式来自顾慈祥、冯宝忆编著的<电器设备的防雷技术>1965年2月第一版) [此计算公式来自前苏联接地标准]。

主用公式:R :垂直接地极的接地电阻(Ω);ρ:土壤电阻率(Ω·m );L :垂直接地体深度(m );d: 接地体直径(圆钢、钢管为外直径;角钢为边宽,扁钢为宽度的 1/2(m ); r :接地体半径(圆钢、钢管为外半径;角钢为边宽,扁钢为宽度的 1/2(m );二、单根人工水平接地极的工频接地电阻Rg 的数值可按下列简化公式计算: (单根人工水平接地极简化计算公式来自顾慈祥、冯宝忆编著的<电器设备的防雷技术>1965年2月第一版)。

[此计算公式来自前苏联接地标准]。

Rg :水平接地极的工频接地电阻(Ω);ρ:土壤电阻率(Ω.m );L :水平接地体总长度(m );d :水平接地体的直径或等效直径 (m ); h :水平接地体的埋设深度(m )k :与接地装置型式有关的系数 (见表1)表1、 系数k 与接地体型式的关系rLLn L R 22πρ=dLLn L R 42πρ=dtkl L R ng 22πιρ=三、单根人工垂直接地极工频接地电阻Rv 的通用计算公式。

{公式来自DL/621-1997《交流电器装置的接地》附录A :“人工接地极工频接地电阻的计算”公式:(单根人工垂直接地极)},Rv :垂直接地极的接地电阻(Ω); ρ:土壤电阻率(Ω·m ); L :垂直接地极长度(m ); d :接地极形体直径(m );(圆钢、钢管为外直径;扁钢为宽度的 1/2;等边角钢为0.84边宽;不等边角钢为 ;四、单根人工水平接地极的工频接地电阻Rg 的数值可按下列通用公式计算(公式来自DL/621-1997《交流电器装置的接地》附录A ):R :水平接地极的工频接地电阻(Ω);ρ:土壤电阻率(Ω.m );L :水平接地体总长度(m );d :水平接地体的直径或等效直径 (m ); h :水平接地体的埋设深度(m )A :与接地装置型式有关的系数 (见表1) 表1 水平接地极的形状系数表五、DL/621-1997《交流电器装置的接地》附录A : 复合接地网主边缘水平接地极为闭合的复合接地极(接地网)的接地电阻可利用下式计算;8式中:Rn ——任意形状边缘闭合接地网的接地电阻,Ω; Re ——等值方形接地网的接地电阻,Ω;S ——接地网的总面积,m 2;d ——水平接地极的直径或等效直径,m ;Rv = ρ 2πL (Ln8Ld — 1) b 1 b 2(b 12 +b 2 2) √ 0.71 0012.0l n 3LSS L a ⎪⎪⎭⎫ ⎝⎛-=()R SB L S hdB e =++-⎛⎝ ⎫⎭⎪02131295.lnρρπB hS=+1146.eR a Rn 1=⎪⎪⎭⎫ ⎝⎛+=A hd l Ln L R 22πρh ——水平接地极的埋设深度,m ; L 0——接地网的外缘边线总长度,m ; L ——水平接地极的总长度,m 。

接地电阻常用计算公式

接地电阻常用计算公式

造———水平接地极的总长度( 皂);
澡———水平接地极的埋设深度( 皂);
凿———水平接地极的直径或等效直径( 皂);
粤———水平接地极的形状系数。
水平接地极的形状系数可采用表 猿鄄 员 所列数值。
(猿鄄 源)
·圆愿·
接地设计与工程实践
表 猿鄄员摇 水平接地极的形状系数 粤
水平接地
极形状
形状系数 粤 原 园郾 远 原 园郾 员愿 园
图 猿鄄苑摇 在垂直方向上具有两层结构的土壤
图 猿鄄 愿摇 地网面积、视在电阻率、网孔个数、接地体半径、接地网长宽比与系数 运 的关系
·猿源·
接地设计与工程实践
猿郾 远郾 圆摇 垂直接地极
垂直接地极穿过两层土壤时( 见图 猿鄄 怨 ),通
过下式计算接地电阻值:

越 圆ρπα(造 造灶
源造 凿
垣 悦)
园郾 源愿 园郾 愿怨

圆郾 员怨 猿郾 园猿 源郾 苑员 缘郾 远缘
猿郾 猿摇 架空线路杆塔接地电阻的计算
杆塔水平接地装置的工频接地电阻可利用下式计算:


ρ 圆π蕴
造灶
蕴圆 澡凿

粤贼
式中,粤贼和 蕴 按表 猿鄄 圆 取值。
表 猿鄄圆摇 式(猿鄄缘)中的参数
接地装置种类
形摇 摇 状
(猿鄄 缘)
怨员源 园郾 怨员 园郾 圆员
第 猿 章摇 接地电阻常用计算公式
·猿员·
式(猿鄄 员园) 中,经常用所有测量的电阻率的一个平均值来代替均匀土壤电阻 率。如果在式(猿鄄 员园) 中采用这个平均电阻率,则通常由式(猿鄄 员园) 计算的电阻 要比直接从实际中测量的电阻要大。表 猿鄄 猿 中所显示的这些计算的和测量的电阻值 并没有反映这种倾向,因为计算是建立在“ 在现场所测的电阻率的最低平均值” 的基础上的。

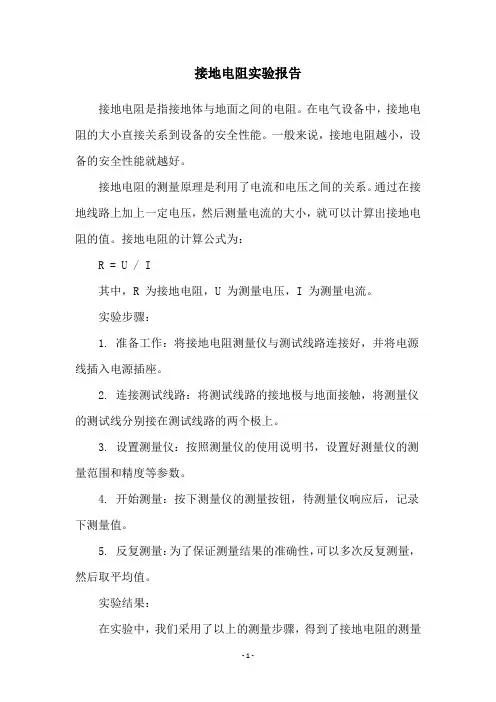

接地电阻实验报告

接地电阻实验报告

接地电阻实验报告
接地电阻是指接地体与地面之间的电阻。

在电气设备中,接地电阻的大小直接关系到设备的安全性能。

一般来说,接地电阻越小,设备的安全性能就越好。

接地电阻的测量原理是利用了电流和电压之间的关系。

通过在接地线路上加上一定电压,然后测量电流的大小,就可以计算出接地电阻的值。

接地电阻的计算公式为:
R = U / I
其中,R 为接地电阻,U 为测量电压,I 为测量电流。

实验步骤:
1. 准备工作:将接地电阻测量仪与测试线路连接好,并将电源线插入电源插座。

2. 连接测试线路:将测试线路的接地极与地面接触,将测量仪的测试线分别接在测试线路的两个极上。

3. 设置测量仪:按照测量仪的使用说明书,设置好测量仪的测量范围和精度等参数。

4. 开始测量:按下测量仪的测量按钮,待测量仪响应后,记录下测量值。

5. 反复测量:为了保证测量结果的准确性,可以多次反复测量,然后取平均值。

实验结果:
在实验中,我们采用了以上的测量步骤,得到了接地电阻的测量
结果。

根据实验数据计算,得出了接地电阻的值为 XX 欧姆。

实验结论:
通过本次实验,我们了解了接地电阻的概念和作用,掌握了接地电阻的测量原理和方法,同时也掌握了接地电阻测量仪的使用方法。

同时,我们也得出了接地电阻的具体测量结果,为电气设备的安全维护提供了重要的参考依据。

圆柱形导体接地电阻的计算

圆柱形导体接地电阻的计算

电磁场仿真实验报告2010级4班吴开宇2010302540009圆柱形导体接地电阻的计算一、基本原理一般来说,接地电阻由连接导线的电阻、连接导线和接地体的接触电阻、接地体本身的电阻和电流流入大地时所具有的电阻组成。

由于前三项与最后一项相比很小,可忽略不计,所以接地电阻为电流从接地体流入地中时所具有的电阻,即:R=U/I(其中U为接地体对于无穷远的电压,I为流经接地体而注入大地的流散电流)。

二、相关数据试求长为1m,直径0.05m,与大地垂直的、上圆柱表面与地面持平的管形接地体电阻(电阻率ρ1= 1.5×10-7Ω·m)。

我们无法建一个无穷大的土壤模型,而离开接地电极距离为接地电极尺寸10倍以内的土壤对接地电阻值有较大影响,因此一个长宽高分别为4m、4m、20m 的长方体土壤块基本满足我们的精度要求(电阻率ρ2=500Ω·m)。

圆柱形导体接地体接地电阻计算的物理模型三、实验步骤0、定义分析类型。

进入Main Menu>Preferences,在弹出的对框中选中“Electric”,点击“OK”(command: /COM, Electric)。

1、进入前处理菜单。

进入Main Menu>Preprocessor,点开菜单即可(command: /PREP7)。

2、建立一个圆柱体模型。

点击Modeling>Create>Volumes>Cylinder>Solid Cylinder。

在弹出的对话框中,“WPX”和“WPY”分别为圆心在工作平面上的X和Y坐标,“Radius”为圆柱体的半径,“Depth”为圆柱体的深度;依次填入“0,0,0.025,-1”,点击“OK”。

这样建立了一个半径为0.025m,长度为1m的圆柱体(command: SPH4,0,0,0.025,-1)。

建立圆柱体和长方体的对话框3、建立一个长方体的土壤模型。

点击Modeling>Create>Volumes>Block>By 2 Corners & Z,在弹出的对话框中,“WPX”和“WPY”分别为长方体一角在工作平面上的X和Y坐标,“Width”为长方体的宽,“Height”为长方体的高,“Depth”为长方体的深度;依次填入“-2,-2,4,4,-20”,点击“OK”。

接地电阻的计算与影响接地电阻的因素

接地电阻的计算与影响接地电阻的因素

接地电阻的计算与影响接地电阻的因素接地电阻的大小影响着用电设备操作人员的安全以及设备的正常运行。

本文通过接地电阻计算公式分析影响接地电阻的几个主要因素,并结合工程实际讨论降低接地电阻的若干措施,并比较这些措施对接地电阻阻值的影响。

标签:接地电阻;影响;电阻率1、前言接地是维护电力系统安全可靠运行,保障设备和运行人员安全的重要措施之一。

接地电阻值是确认接地装置的有效性以及判断接地系统是否符合设计要求的重要参数。

在项目设计前期,就要对接地系统的接地电阻阻值进行计算,以判断照此方案设计接地装置能否满足规范及业主要求。

本文以化工厂的接地系统为背景,介绍了几种国内外常用的接地电阻计算方法,并以伊朗甲醇项目为实例进行计算和比较,分析影响接地电阻的因素,并提出了一些自己的看法。

2、接地电阻的计算2.1、国内计算方法GB 50065-2011 《交流电气装置的接地设计规范》附录A中给出了人工接地极工频接地电阻的计算公式。

对于以水平接地极为主边缘闭合的复合接地网的接地电阻可利用下式计算:2.2、IEEE计算方法IEEE Std 80-2000 IEEE Guide for Safety in AC Substation Grounding 第14章中给出了两种接地电阻的算法:Sverak算法和Schwarz公式。

2.2.1、Sverak算法:3、案例分析下面就以MEKPCO伊朗甲醇项目为例,按照不同设计方案,采用上述几种算法对接地电阻进行计算。

图3.1给出了该项目全场接地网总图:厂区位置土壤电阻率。

厂区接地网为沿着厂区围墙和栅栏敷设的边缘闭合接地网,长280m,宽230m,,水平接地体总长度,埋设深度,接地极采用铜包钢,共打120根。

下面分别以水平接地体选择95㎡裸铜线(直径)和95㎡PVC黄绿线两种方案计算全厂接地电阻。

3.1、方案一:水平接地体采用95㎡裸铜线采用裸导体作为水平接地体是国内外普遍做法,因为裸导体直接与土壤接触可以起到散流的作用,此时接地网为既有水平接地体又有垂直接地体的边缘闭合型复合接地网。

接地电阻的计算

接地电阻的计算

1.1.1、当角钢为0.05×0.05×1 m长和0.05×0.05×2 m长时的电阻率ρ : k角=2π L/(ln(4L/d)-0.31) ρ =k角× R
R 10 10 L 1 2 b1 0.05 0.05 b2 0.05 0.05 d 0.0422169 0.0422169 K 1.48070248 2.545407285 ρ 14.8070248 25.45407285
A 5.65 R 1.668213011
形状 A 5.65 3.03 1 0.89 0.48 0 —0.18 —0.6
3、以水平接地体为主,且边缘闭合的复合接地体,其接地电阻的计算:
R=(0.22-0.007L1/L2)× ρ /(√(L1× L2))× (1+B)+ρ /(2π L)× (LN((L1× L2)/(9hd))-5B) ρ 1000 L1 400 L2 200 d 3 L 700000 h 20 B=1/(1+4.6h/( √L1× L2)) R 1.278162575
对于角钢 对于角钢
当角钢为0.05× 0.05× 1m长时的电阻率ρ 为: 14.807025 当角钢为0.05× 0.05× 2m长时的电阻率ρ 为: 25.454073
1.1.2、当圆钢为d=0.08×1 m长和d=0.08×2 m长时的电阻率ρ : k圆=2π L/(ln(4L/d)-0.31) ρ =k圆× R
对于扁钢 对于角钢 圆钢(管)
பைடு நூலகம்
1.1、土壤电阻率ρ 的计算
R 30 10 10 L 1 2 1 b 0.16 3 0.05 b1 0.05 b2 0.05 d 0.05 0.042216853 0.05 ρ 46.26688794 25.45407285 15.42229598

接地电阻常用计算公式

接地电阻常用计算公式
表圆鄄圆摇秦皇岛某圆圆园噪灾变电站视在电阻率圆园皂测点电极间距皂员圆猿缘员园员缘圆园视在电阻率皂圆猿郾员猿苑郾愿猿源郾缘源愿郾怨远远郾苑员园猿员员圆员郾接地电阻值要求砸园郾缘显然表层电阻率相当理想可是考虑到电阻率往下呈逐渐升高的趋势该勘测设计院还是将数据发给多个其他单位的专家以听取意见结果全都认为愿员接地设计与工程实践员猿猿郾缘皂伊员怨园皂的水平地网即可使接地电阻值降至园郾缘
接地设计与工程实践
员愿园园 Ω·皂) 曲线,曲线与表 圆鄄 猿 中的实际视在电阻率值几乎保持一致,仅在 圆园皂 析得到的。在实际中,电阻率往往都是不均匀的,存在着一定的波动,如果曲线 跟实测值之间的误差能像图 圆鄄 愿 所示的这么小,则认为电阻率的分层解析已经比较 精确了。
极间距处,曲线跟实际值之间表现出微小的误差。但这是在完全理想的情况下解
阻率曲线我们可以发现,当最大极间距离 葬 皂葬曾 值小于 圆园皂 时,几乎不可能将 源 根 视在电阻率曲线区别开来,此时很难准确解析实际分层土壤视在电阻率。当最大 极间距离 葬 皂葬曾 小于 远园皂 时,源 根视在电阻率曲线仍保持了较大的一致性,如果土壤 水平分层相对均匀,土壤分层状况大致可以解析出来,如果土壤电阻率在水平方 向存在着一定的分层状况或者比较不均匀,那么实测值的波动很容易导致解析值 线已经明显分叉开来,此时土壤的分层解析工作就容易得多,也准确得多。 跟实际分层状况产生较大误差。当最大极间距离 葬 皂葬曾 达到 圆园园皂 时,源 条电阻率曲
其实,除非借助电脑软件,否则,很难估准电阻率状况。
圆园皂 以上电阻率为 愿园 Ω·皂,圆园皂 以下为 员圆园园 Ω·皂。
模拟反演出表 圆鄄 猿 中的数据为一种典型的理想的两层电阻率的系列视在电阻率值, 图 圆鄄 苑 所示为实测视在电阻率与分析土壤电阻率分层情况( 愿园 Ω · 皂 原 圆园皂 原

接地电阻计算方法

接地电阻计算方法
>1000
1000~2500
最小尺寸 直径10mm 厚度4mm 壁厚3.5mm
截面 48mm2 厚度4mm

圆钢
室内 室外
直径6mm 直径8mm
地 线
扁钢
室内 截面48mm2 厚度3mm
室外 截面48mm2 厚度4mm
垂直接地体根 数确定:
n≥RE1/η
RE 垂直接地体的 利用系数η值 (环形敷设)
根数
垂直接地体的
1
间距与其长度
2

3
10 0.52~0.58 0.66~0.71 0.74~0.78
20 0.44~0.50 0.61~0.66 0.68~0.73
30 0.41~0.47 0.58~0.63 0.66~0.71
满足热稳定的 最小截面:
Smin=4.52I
(1) k
多石土壤
砂、砂砾
Ω.m 50 60
100 200
300 400 100
类别
接 地 体
接地体及 接地线的 最小尺寸 规格
材料及使用场所 圆钢 角钢 钢管
扁钢
较湿时 30~100 30~100
30~300 100~200
100~100
250~1000
较干时 50~300 50~300
80~1000 250
接地电 阻计算
方法
单根垂直接地 体(棒形):
RE1≈σ/l 单根水平接地 体:
RE1≈2σ /l 多根放射形水 平接地带(n≤ 12,每根长 l ≈60m):
环形接地带:
RE≈0.062 σ/n+1.2
σ值(参考):
RE≈0.6σ /√A
土壤类别

接地电阻的计算、应用、降低和设计

接地电阻的计算、应用、降低和设计

1) 一般情况下,接地装置的接地电阻应符合下 式 R<=2000/I 式中:R——考虑到季节变化的最大接地电阻单位 (Ω); I——计算用的流经接地装置的入地短路电流单位 (A)。采用在接地装置内、外短路时,经接地装置流 入地中的最大短路电流对称分量最大值,该电流应按 5~10年发展后的系统最大运行方式确定,并应考虑系 统中各接地中性点间的短路电流分配,以及避雷线中分 走的接地短路电流。 2) 当接地装置的接地电阻不符合式(5)要求时,可通过技 术经济比较增大接地电阻,但不得大于5Ω,且应符合 本标准6.2.2的要求。
充分利用水工建筑物(水井、水池等)以及其它与水接触 的混凝土内的金属体作为自然接地体,可在水下钢筋混 凝土结构物内梆扎成的许多钢筋网中,选择一些纵横交 叉点加以焊接,与接地网连接起来。
当利用水工建筑物做为自然接地体仍不能满足要求, 或者利用水工建筑物作为自然接地体有困难时,应优先 在就近的水中(河水、池水等)敷设外引(人工)接地装置( 水下接地网),接地装置应敷设在水的流速不大之处或 静水中,并要回填一些大石块加以固定。 7 采取伸长水平接地体 结合工程实际运用,经过分析,结果表明,当水平接 地体长度增大时,电感的影响随之增大,从而使冲击系 数增大,当接地体达到一定长度后,再增加其长度,冲 击接地电阻也不再下降。一般说来,水平接地体的有效 接地电阻的具体 措施时,应根据当地原有运行经验、气候状况、地形地 貌的特点和土壤电阻率的高低等条件进行全面、综合分 析,通过技术经济比较来确定,因地制宜地选择合理的 方法。这样,既可保障线路、设备的正常运行,又可避 免接地装置工程投资过高情况的发生。
模块三、接地电阻的计算 单根垂直接地体(棒形):RE1≈σ/l 单根水平接地体:RE1≈2σ/l 多根放射形水平接地带(n≤12,每根长 l≈60m): RE≈0.062σ/n+1.2 环形接地带:RE≈0.6σ/√A

电气计算EXCEL表格:接地电阻计算

电气计算EXCEL表格:接地电阻计算

Ktn
Kts
#DIV/0! 0.054
m 1.000 Ktd #DIV/0! Ktmax #DIV/0!
h
Kth 0.257
Ug #######
d
L1
Ktl
K'tmax
#DIV/0! #DIV/0!
Utmax
#DIV/0!
K td = 0 .401 + 0 .522 / 6 d
K th = 0 .257 0 .095 5 h K tL = 0.168 0.002 ( L2 / L1 )
K s = 0 .234 + 0 .414 lg S
U t max = K t max U g
1. 最大接触电位差系数
孔的规格
n
d
L1
0
7.420 0.030
Kd
KL
Kn
Ks
1.184 1.000 0.181 1.045
3.最大接触电势
Ug
Ktmax
2172.492
0.223
Us 404.819 #DIV/0!
U = 174 + 0 .17 ρ f
t
t
接触电压和跨步电压 1.接触电势允许值 ρf 400
t 0.200
R0 #DIV/0!
R0 #DIV/0!
A
R0
#DIV/0!
#DIV/0!
#DIV/0!
d
0.030
Rw 0.259 #DIV/0! #DIV/0!
Ut 541.128 #DIV/0!
U = 174 + 0 .17 ρ f
I 4660.00
I 8388.00
Ug 2172.492

接地电阻常用计算公式.doc

接地电阻常用计算公式.doc

第猿章摇接地电阻常用计算公式本章计算式基本被编入作者提供下载的耘曾糟程藻序造中,读者可直接采用。

猿郾员摇半球、圆盘工频接地电阻公式猿郾员郾员摇半球如图猿鄄员所示,与地表齐平的均匀土壤中半球接地电阻公式为砸越ρ(猿鄄员)圆则式中摇ρ———土壤电阻率(Ω·皂);图猿鄄员半摇球模型则———半球半径(皂)。

半球接地最不经济,其公式几无实际意义,但可以用来更好地帮助理解接地,后面会有详述。

猿郾员郾圆摇圆盘与地面齐平的置于均匀土壤中的圆盘接地电阻公式为π ρ槡摇砸越源槡杂(猿鄄圆)ρ越源则式中摇ρ———土壤电阻率(Ω·皂);杂———圆盘面积(皂圆);则———圆盘半径或者与接地网面积杂等值的圆半径(皂)。

圆盘(或平板)接地极不经济,其公式也无实际意义,但有助更好地理解接地,另外,在此基础上衍生出来的网状接地电阻公式被广为采纳(参见后面的式(猿鄄远)、式(猿鄄苑))。

猿郾圆摇常用人工接地极工频接地电阻公式猿郾圆郾员摇垂直接地极的接地电阻计算当造跃跃凿时,有第猿章摇接地电阻常用计算公式· 圆苑·砸越ρ(造灶愿造(猿鄄猿)圆π造凿原员)式中摇砸———垂直接地极的接地电阻(Ω);———土壤电阻率(· 皂);ρΩ造———垂直接地极的长度(皂);凿———接地极用圆钢时,圆钢的直径(皂)。

当用其他形式钢材时,凿等效直径应按下式计算(见图猿鄄猿):钢管摇摇摇摇摇摇摇凿越凿员扁钢凿越遭圆等边角钢凿越园郾愿源遭不等边角钢源)槡员圆员垣遭圆图猿鄄圆垂摇直接地图猿鄄猿几摇种形式钢材极的示意图的计算用尺寸猿郾圆郾圆摇不同形状水平接地极的接地电阻计算计算式如下:ρ造砸越圆(造灶澡凿(猿鄄源)圆π造垣粤)式中摇砸———水平接地极的接地电阻(Ω);造———水平接地极的总长度(皂);澡———水平接地极的埋设深度(皂);凿———水平接地极的直径或等效直径(皂);粤———水平接地极的形状系数。

水平接地极的形状系数可采用表猿鄄员所列数值。

接地电阻值的计算

接地电阻值的计算

0.108737057 最终电阻值
0.050563607 计算过程需要
0.05817345 计算过程需要
不是最 终结果
手册—电气一次部分>第十六章 接地电阻计算公式:
途绿色的为需要填写的基本参数,红色字体为计
L--接地体的总长度, S--接地网的总面积 包括垂直接地体在内 (m²) (m)
h(m) 0.8
主接地扁钢 mm -50x5
ห้องสมุดไป่ตู้
主接地扁钢面积 m² 0.00025
土壤电阻率 Ω •m(最大 值) 100
垂直接地极根数 42
主接地网长度-50x5 3000
R 复合接地体的接地电阻(Ω )
根据<电气工程电气设计手册—电气一次部分>第十六章
写的基本参数,红色字体为计算结果。
d--水平接地体的直径或 h--水平接地体的埋深 等效直径(m) (m)
d² 7.96178E-05
d 0.008922883
L(总长度) 3105
r(等效半径) 494.4267516
S(面积) 767597.5318

接地电阻计算方法

接地电阻计算方法

多石土壤
砂、砂砾
Ω.m 50 60
100 200
300 400 100类别来自接 地 体接 地 线
接地体及 接地线的 最小尺寸 规格
材料及使用场所 圆钢 角钢 钢管
扁钢
圆钢
较湿时 30~100 30~100
30~300 100~200
100~100
250~1000
较干时 50~300 50~300
80~1000 250
根数
垂直接地体的
1
间距与其长度
2

3
10 0.52~0.58 0.66~0.71 0.74~0.78
20 0.44~0.50 0.61~0.66 0.68~0.73
30 0.41~0.47 0.58~0.63 0.66~0.71
满足热稳定的 最小截面:
Smin=4.52I
(1) k
>1000
1000~2500
室内
最小尺寸 直径10mm 厚度4mm 壁厚3.5mm
截面 48mm2 厚度4mm 直径6mm

圆钢
室外 直径8mm
地 线
扁钢
室内 截面48mm2 厚度3mm
室外 截面48mm2 厚度4mm
垂直接地体根 数确定:
n≥RE1/η
RE 垂直接地体的 利用系数η值 (环形敷设)
接地电 阻计算
方法
单根垂直接地 体(棒形):
RE1≈σ/l 单根水平接地 体:
RE1≈2σ /l 多根放射形水 平接地带(n≤ 12,每根长 l ≈60m):
环形接地带:
RE≈0.062 σ/n+1.2
σ值(参考): 土壤类别
RE≈0.6σ /√A

变电所各种降阻措施及接地电阻计算方法

变电所各种降阻措施及接地电阻计算方法

Rs=α1Re -cρ1ln(1-K)/2π(H+H0)
。 式中α1、Re 意义及计算公式同式(1)~(4) 表示上层土壤的电阻率; 其中土壤电阻率采用 ρ1,
ρ2 则表示下层土壤的电阻率。
其余参数照式(8)计算: K=(ρ1-ρ2)/( ρ1+ρ2)
c= 1
|K|≤0.6 或 H/ S >0.5 |K|>0.6 且 H/ S ≤0.6(9)
Rz Rp R= n Rz + Rp n
1
η
(28)
Rnc = Rn −
l ρ (ln ) πL hd
n为垂直接地极数量; η 为利用系数(η<1), (25) 与垂直接地极长度与间距有关,通常可取0.65~ 0.9。
式中各参数物理意义同前文。
5
采用离子接地体
离子接地单元由铜合金接地极、 内离子填充剂
ln( (
1 ) 1− K
(14)
n − 1) 2 q 2 + 1 F0
q =
L1 + L2 + h H
H>L1+L2+h H≤L1+L2+h
(15) (16)
1
Rb =
ρ2 g 0 F0 2πnL2
4( L1 + L2 ) 0.31( L1 + L2 ) + 2.27h − d0 L1 + L2 + 2.27h
γ = [1.39ln(L0/
(10)
H0 = β
S
)-1.78]
S
/L0
方法就是用电阻率低的土壤置换变电所场坪一定 范围内的土壤,如用陶土、黏土、黑土、田园土、 泥浆等等,这些土壤的电阻率多在 200Ω·m 以下, 可以有效改善整个接地网周围的土壤环境。 换填土是一种比较方便、便宜且有效的方法, 条件是变电所附近有这些电阻率较低的土壤, 如果 运土的代价太大,则有必要进行技术经济比较。有 时,也将降阻剂、土壤、水以一定比例混和后作为 换填土。 换填土有 2 种方式, 一是全所范围内一定深度 的土壤全部换填,二是在接地体的周围局部换填, 视变电所场坪大小而定。2 种情况的接地电阻计算 方法不一样。 方法一:全部换填,变电所场坪范围一定深度 的土壤(如 2m)全部换填后,接地网周围的土壤 实际上就变成了一个双层土壤环境。 双层土壤的接 地电阻计算方法在不少文献中都介绍过。 这里推荐 另一种计算公式:

接地电阻常用计算公式

接地电阻常用计算公式

铁塔接地装置
蕴 越源 ( 造 员 垣 造圆 ) 粤 贼 越 圆郾 园
钢筋混凝土杆辐射形接地装置
蕴 越 源 造 员 垣 造圆
铁塔接地装置最经济高效,不仅适用于输电线路杆塔,同样适合于雷达、通 信等远离人群的基站铁塔。 钢筋混凝土杆辐射形接地装置最典型。除了对跨步电压、接触电压较高的变 电站、水电厂等人员 密 集 处 的 接 地 装 置 外,一 般 均 应 采 取 类 似 上 述 辐 射 形 接 地 方案。
水平地网和垂直接地极之间互接地电阻为
水平地网和垂直接地极结合而成的接地电阻低于单独部分的接地电阻,但仍 然高于它们并联的接地电阻值。
· 猿圆·
接地设计与工程实践
图 猿鄄 源摇 系数 噪员
图 猿鄄 缘摇 系数 噪圆
猿郾 远摇 两层土壤的接地电阻计算公式
猿郾 远郾 员摇 水平地网 ( 见图 猿鄄 远 ) ,则以下式计算水平地网接地电 阻值: 园郾 缘 ρ员 ρ圆 槡 杂 ( 猿鄄 员缘 ) 杂圆 垣 ρ圆 槡 杂员 ρ员 槡 — —分别为覆盖电阻率 为 ρ员 、 式中 摇 杂员 、 杂圆 — 砸越 如果 垂 直 方 向 具 有 两 层 结 构( 见 图 猿鄄 砸越 杂— — —接地网总面积( 皂圆 ) 。 ; ρ圆 的土壤的面积( 皂圆 )
砸越
愿造 ρ ( 造灶 原 员) 圆 π造 凿
凿— — —接地极用圆钢时,圆钢的直径( 皂) 。当用其他形式钢材时, 凿 等效直 钢管摇 摇 摇 摇 摇 摇 摇 凿 越 凿员 扁钢 等边角钢 不等边角钢 凿越 遭 圆 径应按下式计算( 见图 猿鄄 猿 ) :
凿 越 园郾 愿源 遭 凿 越 园郾 苑员
从下表提供 缘 个不同的变电所的计算电阻率和实际测量电阻率比较的一些情

接地电阻公式计算

接地电阻公式计算

接地电阻公式计算
接地电阻是指接地系统中接地体与大地之间的电阻,它是保证接地系统正常运行的重要指标之一。

接地电阻的计算需要根据具体的接地系统结构和大地条件来确定。

一般而言,接地电阻的计算公式如下: R = ρL / A
在此公式中,R表示接地电阻,ρ表示大地电阻率,L表示接地体的长度,A表示接地体的截面积。

这个公式说明了接地电阻与接地体长度成反比例关系,与接地体截面积成正比例关系。

因此,在设计接地系统时,需要合理选择接地体的长度和截面积,以确保系统的接地电阻符合规定要求。

此外,接地系统中还可能存在多个接地体并联的情况,此时需要按照一定的公式进行计算。

对于接地体并联的情况,接地电阻的计算公式如下:
1/R = ∑(1/Ri)
在此公式中,Ri表示单个接地体的电阻值,∑表示对所有接地体电阻值取和。

这个公式说明了多个接地体并联时,总的接地电阻等于各个接地体电阻的倒数之和。

总之,接地电阻的计算是保证接地系统正常运行的必要环节,需要根据具体条件选择合适的计算公式,并合理设计接地体的长度和截面积。

- 1 -。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、人工接地体接地电阻值的计算
1、垂直接地体的接地电阻计算
当L>>d时
表一
土壤电阻率-ρ(Ω·m)ρ =100接地体的长度-L(m)L = 2.5接地体的直径或等效直径-d(m) d =0.05接地电阻-R(Ω)R =33.75
2、水平接地体的接地电阻计算
表二
土壤电阻率-ρ(Ω·m)ρ =150接地体的长度-L(m)L =25接地体的直径或等效直径-d(m) d =0.02水平接地体埋深-h h =0.8水平接地体的形状系数-A A =0.378接地电阻-R(Ω)R =10.46
3、复合接地体的接地电阻计算
以水平接地体为主,且边缘闭合的复合接地体接地电阻
表三
土壤电阻率-ρ(Ω·m)ρ =3000接地网总面积-S(㎡)S =10000接地体的长度(含垂直接地体)-L(m)L =1000水平接地体直径或等效直径-d(m) d =0.15水平接地体埋深-h h =3接地电阻-R(Ω)R =15.65
4、工频接地电阻与冲击接地电阻的换算
表四
工频接地电阻-R~(Ω)R~ =10
换算系数-A A =3
冲击接地电阻-R i(Ω)R i = 3.33
表五
形状——L
A00.378
5、接地体有效长度的计算
表六
敷设接地体处的土壤电阻率-ρ(Ω·m)ρ =1500
接地体有效长度-Le Le=77.46
Y+**□○0.867 2.14 5.278.81 1.690.48。

相关文档
最新文档
