【CN209671319U】一种液压缸用缓冲装置【专利】
一种液压缓冲装置[实用新型专利]
![一种液压缓冲装置[实用新型专利]](https://img.taocdn.com/s3/m/39075d0d0166f5335a8102d276a20029bc646350.png)
专利名称：一种液压缓冲装置
专利类型：实用新型专利
发明人：李计星,敖勇,曾政,孔祥震,张正伟,谢昊天,吴谆谆,邵海龙,张丰华,盛启杰
申请号：CN202122141708.7
申请日：20210907
公开号：CN215672988U
公开日：
20220128
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种液压缓冲装置，包括外缸体，所述外缸体设置有第一容腔和第二容腔；所述第二容腔内穿置有缸套；所述第一容腔及所述缸套内穿置有可动缸体；所述可动缸体内穿置有活塞；所述活塞右端连接有活塞杆；所述活塞杆穿出所述外缸体右端，所述活塞杆和所述外缸体右端可滑动连接。
本实用新型的有益效果是：本实用新型具有二级缓冲效果，一级缓冲具有较大的缓冲行程和回缩速度，保证高速碰撞初期碰撞物的安全；二级缓冲具有较大的阻尼系数，可以在碰撞末期提供更大的液压阻尼效果，加速碰撞物的减速直至停止，保证碰撞物最终的缓冲效果；碰撞物在撞击活塞杆，橡胶块可以起到初步的缓冲作用，增加本实用新型的使用寿命。
申请人：机科发展科技股份有限公司
地址：100044 北京市海淀区首体南路2号
国籍：CN
代理机构：山东诚杰律师事务所
代理人：王志强
更多信息请下载全文后查看。

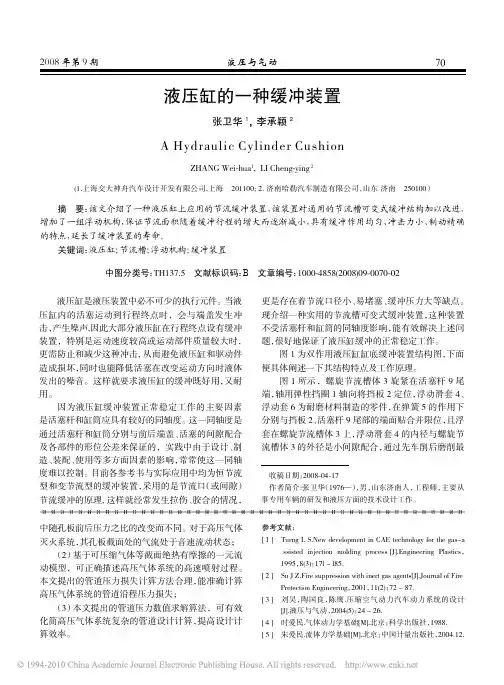

液压缸的一种缓冲装置
中随孔板前后压力之比的改变而不同。
对于高压气体灭火系统，其孔板截面处的气流处于音速流动状态；（2）基于可压缩气体等截面绝热有摩擦的一元流动模型，可正确描述高压气体系统的高速喷射过程。
本文提出的管道压力损失计算方法合理，能准确计算高压气体系统的管道沿程压力损失；（3）本文提出的管道压力数值求解算法，可有效化简高压气体系统复杂的管道设计计算，提高设计计算效率。
参考文献：[１]Turng L S.New development in CAE technology for the gas-a ssisted injection molding process[J].Engineering Plastics，1995，8(3)：17l-l85．[２]Su J Z.Fire suppression with inert gas agents[J].Journal of Fire Protection Engineering，2001，11(2)：72-87．[３]刘昊，陶国良，陈鹰.压缩空气动力汽车动力系统的设计[J].液压与气动，2004(5)：24-26.[４]时爱民.气体动力学基础[M].北京：科学出版社，1988．[５]朱爱民.流体力学基础[M].北京：中国计量出版社，2004.12.液压缸是液压装置中必不可少的执行元件。
当液压缸内的活塞运动到行程终点时，会与端盖发生冲击，产生噪声,因此大部分液压缸在行程终点设有缓冲装置，特别是运动速度较高或运动部件质量较大时，更需防止和减少这种冲击,从而避免液压缸和驱动件造成损坏，同时也能降低活塞在改变运动方向时液体发出的噪音。
这样就要求液压缸的缓冲既好用，又耐用。
因为液压缸缓冲装置正常稳定工作的主要因素是活塞杆和缸筒应具有较好的同轴度。
这一同轴度是通过活塞杆和缸筒分别与前后端盖、活塞的间隙配合及各部件的形位公差来保证的，实践中由于设计、制造、装配、使用等多方面因素的影响，常常使这一同轴度难以控制。
一种具有缓冲功能的液压油缸[实用新型专利]
![一种具有缓冲功能的液压油缸[实用新型专利]](https://img.taocdn.com/s3/m/ac2e0d0119e8b8f67d1cb996.png)
专利名称：一种具有缓冲功能的液压油缸专利类型：实用新型专利
发明人：张力钧
申请号：CN201822201204.8
申请日：20181227
公开号：CN209671307U
公开日：
20191122
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种液压缸，具体说是具有缓冲功能的液压油缸。
它包括缸体，缸体的口部固定有盖板，缸体内有活塞，盖板对应的活塞一端上同心设置有驱动杆，驱动杆对应的盖板上有中心孔，驱动杆的一端穿过盖板的中心孔伸出在外，且驱动杆与盖板间呈滑动密封状连接。
其特点是所述活塞内同心设置有柱状的空腔，空腔内同心设置有柱塞，柱塞与空腔间呈滑动状配合，空腔内填充有压力油，柱塞上均布有轴向通孔。
位于缸体内的驱动杆一端穿过活塞的一端伸入到空腔内，驱动杆与活塞间呈滑动密封状配合，位于空腔内的驱动杆一端固定在柱塞上。
该液压油缸的使用寿命较长。
申请人：无锡宏锦液压机械有限公司
地址：214183 江苏省无锡市惠山区玉祁镇蓉联工业园
国籍：CN
代理机构：无锡大扬专利事务所(普通合伙)
代理人：张胜飞
更多信息请下载全文后查看。
液压缸缓冲结构专利
液压缸缓冲结构专利液压缸是一种常见的工业设备，广泛应用于各种机械系统中。
在实际工作过程中，液压缸往往需要承受较大的压力和冲击力，这就需要一种缓冲结构来减缓冲击力，保护液压缸及其周围设备的安全运行。
针对这一问题，一种新型的液压缸缓冲结构专利被提出。
该液压缸缓冲结构专利的特点在于设置了缓冲装置，用于减缓液压缸的冲击力。
该缓冲装置包括缓冲筒、缓冲柱和缓冲垫。
当液压缸受到冲击力时，冲击力首先被传递到缓冲筒上。
缓冲筒内部的液体被压缩，从而减缓了冲击力的传递速度。
然后，缓冲柱将剩余的冲击力传递给缓冲垫，缓冲垫再将冲击力传递给液压缸的底座。
通过这种缓冲结构，液压缸的冲击力得到了有效的减缓，保护了液压缸及其周围设备的安全。
该液压缸缓冲结构专利的优点在于，它能够有效减缓液压缸的冲击力，提高了液压缸的使用寿命，减少了设备的维护成本。
此外，该缓冲结构还具有结构简单、安装方便等特点，适用于各种液压系统。
具体而言，该液压缸缓冲结构专利的缓冲筒内部设置有缓冲液体，缓冲液体的种类和容量可以根据具体情况进行选择。
缓冲柱和缓冲垫的材料可以选用耐磨性好、强度高的材料，以确保其耐用性和可靠性。
此外，缓冲柱和缓冲垫的形状和尺寸也可以根据液压缸的具体参数进行设计和调整，以最大程度地发挥缓冲效果。
值得注意的是，该液压缸缓冲结构专利还可以进一步改进。
例如，在缓冲筒内部设置多个缓冲液体间隔，可以增加缓冲效果；或者在缓冲筒内设置可调节的缓冲装置，可以根据实际需要调整冲击力的减缓程度。
此外，还可以考虑在缓冲装置上添加防尘盖板或密封圈，以确保缓冲装置的正常工作，并防止外部环境对其造成影响。
该液压缸缓冲结构专利通过设置缓冲装置，有效减缓了液压缸的冲击力，提高了液压缸的使用寿命，保护了液压缸及其周围设备的安全。
该专利具有结构简单、安装方便等优点，适用于各种液压系统。
此外，该专利还可以进行进一步改进，以提高其缓冲效果和适用性。
在实际应用中，应根据液压缸的具体参数和工作环境选择合适的缓冲装置，并注意定期检查和维护，以保证其正常运行。
【CN209539701U】一种具有缓冲功能的液压油缸【专利】
代理人 邓声菊
(51)Int .Cl . F15B 15/14(2006 .01) F15B 15/22(2006 .01)
(10)授权公告号 CN 209539701 U Байду номын сангаас45)授权公告日 2019.10.25
( 54 )实用新型名称 一种具有缓冲功能的液压油缸
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920009750 .3
(22)申请日 2019 .01 .02
(73)专利权人 韶关市涵泰科技有限公司 地址 512026 广东省韶关市武江区莞韶城 一期黄沙坪创新园3栋108
(72)发明人 刘彬 罗秀芳 刘锦辉 文雪云
权利要求书1页 说明书3页 附图1页
CN 209539701 U
CN 209539701 U
权 利 要 求 书
1/1 页
1 .一种具有缓冲功能的液压油缸，其特征在于，包括缸盖(1)、缸筒(2)、缸底(3)、活塞 杆 (4) 、导向套 (5) 、出 油口 (6) 、活塞 (7) 、密封圈 (8) 、进油口 (9) 、第一缓冲组件和第二缓冲 组件；
缸盖(1)、缸筒(2)和缸底(3)由上至下依次连接；缸底(3)上设置有滑槽； 出油口 (6)设置在缸筒(2)上部；进油口 (9)设置在缸筒(2)下部；活塞杆(4) 、导向套 (5)、活塞(7)和密封圈(8)设置在缸筒(2)内部； 导向套(5)与缸筒(2)连接；活塞杆(4)包括固定部(41)和缓冲部(42) ，固定部(41)位于 缓冲部 (42) 下方 ，活塞杆 (4) 与导向 套 (5) 滑动连接 ；活塞 (7) 设置在固定部 (41) 上 ；密封圈 (8)设置在活塞(7)外周； 第一缓冲组件包括第一弹性件(10)、密封套(11)、第一挡板(12)和固定件(13) ；第一弹 性件 (10) 套设在缓冲部 (42) 上 ；固定件 (13) 设置在缓冲部 (42) 上 ，固定件 (13) 位于第一弹 性件 (10) 下方 ；第一挡板 (12) 套设在缓冲部 (42) 上 ，且位于第一弹性件 (10) 和固定件 (13) 之间；密封套(11)套设在第一挡板(12)外周； 第二缓冲组件包括推块(14)、第二挡板(15)和第二弹性件(16) ；推块(14)设置在缓冲 部 (42) 下端 ，推块 (14) 尺寸不大于滑槽尺寸 ；第二弹性件 (16) 设置在缸底 (3)的 滑槽内 ；第 二挡板(15)设置在第二弹性件(16)上，且滑动设置在滑槽内。 2 .根据权利要求1所述的一种具有缓冲功能的液压油缸，其特征在于，缸盖(1) 、缸筒 (2)和缸底(3)依次可拆卸密封连接。 3 .根据权利要求1所述的一种具有缓冲功能的液压油缸，其特征在于，缸底(3)上设置 的滑槽为圆形凹槽，朝向为竖直向上方向。 4 .根据权利要求3所述的一种具有缓冲功能的液压油缸，其特征在于，推块(14)和第二 挡板(15)为盘形构件。 5 .根据权利要求1所述的一种具有缓冲功能的液压油缸，其特征在于，密封套(11)为圆 环形结构，截面呈“[”形，且由耐油橡胶材料制成。 6 .根据权利要求1所述的一种具有缓冲功能的液压油缸，其特征在于，导向套(5)与缸 筒(2)可拆卸连接。 7 .根据权利要求1所述的一种具有缓冲功能的液压油缸，其特征在于，第一弹性件(10) 和第二弹性件(16)均为螺旋弹簧。 8 .根据权利要求7所述的一种具有缓冲功能的液压油缸，其特征在于，第二弹性件(16) 的弹性系数大于第一弹性件(10)的弹性系数。 9 .根据权利要求1所述的一种具有缓冲功能的液压油缸，其特征在于，第一挡板(12)上 均匀开设有至少两个第一通孔(121) ，推块(14)上均匀开设有至少两个第三通孔(141) ，第 二挡板(15)上开设有与第三通孔(141)一一对应的第二通孔(151)。
一种液压缸及其缓冲装置[实用新型专利]
![一种液压缸及其缓冲装置[实用新型专利]](https://img.taocdn.com/s3/m/696f2b3c360cba1aa911da0d.png)
专利名称：一种液压缸及其缓冲装置专利类型：实用新型专利
发明人：陈兵兵,王亮
申请号：CN201120129260.0
申请日：20110427
公开号：CN202012529U
公开日：
20111019
专利内容由知识产权出版社提供
摘要：本实用新型公开一种液压缸及其缓冲装置。
公开的缓冲装置包括具有中心孔的缓冲套；还包括弹簧和与缸体固定的外缓冲部件；所述缓冲套外壁面与所述外缓冲部件的内壁面之间形成节流油道，且二者在轴向方向上滑动配合；所述弹簧位于缸体与缓冲套之间；在自由状态下，缓冲套的内端伸入液压缸的液压腔中；缓冲套的内端面能够与活塞的缓冲止挡面密封配合。
利用本实用新型提供的缓冲装置，不需要缓冲套的外壁面与导向套的内壁面相配合，不会产生由于缓冲套错位而产生缓冲套卡死的现象；可以减少或避免缓冲套与外缓冲部件之间配合面的拉伤，保证缓冲装置的可靠性和缓冲效果。
申请人：三一重工股份有限公司
地址：410100 湖南省长沙市经济技术开发区三一工业城
国籍：CN
代理机构：北京集佳知识产权代理有限公司
更多信息请下载全文后查看。
【CN209781341U】一种液压缸用缓冲装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920362839.8(22)申请日 2019.03.21(73)专利权人 阜新凯斯特姆液压机械有限公司地址 123000 辽宁省阜新高新技术产业开发区盛明路32-2号(72)发明人 王景生 王朕 张铨 (51)Int.Cl.F15B 15/14(2006.01)F15B 15/22(2006.01)(54)实用新型名称一种液压缸用缓冲装置(57)摘要本实用新型涉及液压缸技术领域，且公开了一种液压缸用缓中装置，包括缸筒，所述缸筒的右侧固定安装有延伸至缸筒内部的端块，所述缸筒的左侧插装有延伸至缸筒内部的活动杆，所述活动杆的外部套接有固定环，所述活动杆的外部套接有位于固定环左侧的活塞，所述活动杆的外部套接有位于活塞左侧的缓中套，所述端块的左侧设置有位于缸筒内部的插入槽，所述端块的左侧开设有位于插入槽上方的节流孔。
该液压缸用缓冲装置，使得缓冲效果更好，从而避免活动杆与端块产生较强碰撞，提高缓冲效果，使得长时间使用后内部仍不会产生损坏，降低了液压缸维修更换成本，提高液压缸的使用寿命。
权利要求书1页 说明书3页 附图1页CN 209781341 U 2019.12.13C N 209781341U权 利 要 求 书1/1页CN 209781341 U1.一种液压缸用缓冲装置，包括缸筒(1)，其特征在于：所述缸筒(1)的右侧固定安装有延伸至缸筒(1)内部的端块(2)，所述缸筒(1)的左侧插装有延伸至缸筒(1)内部的活动杆(3)，所述活动杆(3)的外部套接有固定环(4)，所述活动杆(3)的外部套接有位于固定环(4)左侧的活塞(5)，所述活动杆(3)的外部套接有位于活塞(5)左侧的缓冲套(6)，所述端块(2)的左侧设置有位于缸筒(1)内部的插入槽(7)，所述端块(2)的左侧开设有位于插入槽(7)上方的节流孔(8)，所述端块(2)的底部开设有贯穿端块(2)并与插入槽(7)的右侧连通的进入孔(11)，所述端块(2)的顶部开设有贯穿端块(2)并与节流孔(8)的右侧和进入孔(11)的顶部连通的调节孔(9)，所述端块(2)的顶部插装有位于调节孔(9)内部的限流螺钉(12)，所述活动杆(3)的右侧固定安装有位于缸筒(1)内部的限流塞(13)，所述端块(2)的左侧开设有位于插入槽(7)下方并与进入孔(11)左侧连通的限流孔(14)，所述限流孔(14)的内壁左端固定安装有固定片(15)，所述固定片(15)的右侧固定安装有位于限流孔(14)内部的连接弹簧(16)，所述连接弹簧(16)的右侧固定安装有位于限流孔(14)内部的封口球(17)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920282911.6
(22)申请日 2019.03.06
(73)专利权人 焦作市广成液压机械制造有限公
司
地址 454000 河南省焦作市山阳区工业路
39号60幢
(72)发明人 成富安 李英霞 韩修春 张学勤
(74)专利代理机构 焦作市科彤知识产权代理事
务所(普通合伙) 41133
代理人 郑菊梅
(51)Int.Cl.
F15B 15/22(2006.01)
F16F 15/04(2006.01)
(54)实用新型名称
一种液压缸用缓冲装置
(57)摘要
本实用新型公开了一种液压缸用缓冲装置，
包括缸筒和活塞杆，所述活塞杆远离缸筒的一端
固定安装有一个固定块，所述活塞杆与缸筒连接
处设有安装板，所述固定块与安装板之间安装有
缓冲装置，所述缸筒的内槽设有减震装置，所述
缸筒的两侧外壁对称安装有防护装置。
优点在
于：本实用新型在缸筒底部安装了减震装置，且
在缸筒与固定块之间安装了缓冲装置，通过第一
弹簧和第二弹簧的回弹力作用下，使得活塞杆不
会快速压进缸筒中，避免了活塞杆对缸筒的破
坏，其次，在缸筒的外壁上安装了防护装置，可以
保护缸筒减少所受到的水平冲击力作用。
权利要求书1页 说明书3页 附图3页CN 209671319 U 2019.11.22
C N 209671319
U
权 利 要 求 书1/1页CN 209671319 U
1.一种液压缸用缓冲装置，包括缸筒（1）和活塞杆（2），其特征在于，所述活塞杆（2）远离缸筒（1）的一端固定安装有一个固定块（5），所述活塞杆（2）与缸筒（1）连接处设有安装板（10），所述固定块（5）与安装板（10）之间安装有缓冲装置，所述缸筒（1）的内槽设有减震装置，所述缸筒（1）的两侧外壁对称安装有防护装置，所述减震装置包括挡板（3）和第一弹簧（4），所述缸筒（1）远离活塞杆（2）一端的内壁上固定安装有第一弹簧（4），所述第一弹簧（4）靠近活塞杆（2）的一端固定安装有挡板（3），所述缓冲装置包括伸缩杆（6）和第二弹簧（7），所述固定块（5）与安装板（10）相靠近的两个外壁之间等距离的安装有多个伸缩杆（6），每个所述伸缩杆（6）上均套设有第二弹簧（7），且第二弹簧（7）位于固定块（5）与安装板（10）之间，每个所述伸缩杆（6）两端均固定安装有安装块（8），所述安装板（10）与固定块（5）相靠近的两个外壁上对称开设有插槽，所述安装板（10）和固定块（5）的外壁上均等距离插设有螺栓（9），每个所述螺栓（9）均贯穿固定块（5）和安装板（10）的外壁并延伸至插槽中，每个所述安装块（8）上均开设有螺纹孔，所述螺纹孔与螺栓（9）螺纹啮合，所述防护装置包括保护板（12）、弹杆（13）和第三弹簧（14），所述缸筒（1）的两侧外壁上均等距离安装有多个弹杆（13），每侧所述弹杆（13）远离缸筒（1）的一端均共同安装有保护板（12），每个所述弹杆（13）上均套设有第三弹簧（14），且第三弹簧（14）位于保护板（12）与缸筒（1）之间，所述安装板（10）与缸筒（1）之间设有密封圈（11）。
2。
