工具及仪表的使用
工具仪表使用管理制度
工具仪表使用管理制度工器具和仪表管理制度（40*60KT板白底蓝字，字会小些）一般规定2.1.1工器具和仪表应符合国家及行业相关标准要求，并应有产品合格证和使用说明书。
施工人员应按照使用说明书的要求进行安全操作。
施工作业时应选择合适的工具和仪表，并正确使用。
2.1.2工、器具和仪表应定期检查、维修、保养，发现损坏应及时修理或更换。
电动工具、动力设备及仪表的检查、维修、保养及管理应由具备一定专业技术知识的人员专人负责。
2.1.3用电工具、设备的电源线不应任意接长或拆换，插头、插座应符合国家相关标准，不得任意拆除或调换。
2.1.4施工工具、器械的安装应牢固，松紧适度，防止使用过程中脱落或断裂。
2.1.5施工作业时，作业人员不得将有锋刃的工具插入腰间或放在衣服口袋内。
运输或存放这些工具应平放，锋刃口不可朝上或向外，放入工具袋时刃口应向下。
2.1.6不得将长条形工具倚立在靠近墙、汽车、电杆的位置。
放置长条形工具或较大的工具时应平放。
2.1.7传递工具时，不得上扔下掷。
2.1.8使用带有金属的工具时，应避免触碰电力线或带电物体。
简单工具2.2.1使用手锤、榔头不应戴手套，抡锤人对面不得站人。
铁锤木柄应牢固，木柄与铁锤连接处，应用楔子将木柄楔牢固，防止铁锤脱落。
2.2.2手持钢锯的锯条安装应松紧适度，使用时不左右摆动。
2.2.3滑车、紧线器应定期注油保养，保持活动部位活动自如。
使用时，不得以小代大或以大代小。
紧线器手柄不得加装套管或接长。
2.2.4各种吊拉绳索和钢丝绳在使用前应进行检查，如有磨损、断股、腐蚀、霉烂、碾压伤、烧伤现象之一者不得使用。
在电力线下方或附近，不得使用钢丝绳、铁丝或潮湿的绳索牵拉吊线等物体。
2.2.5使用铁锹、铁镐时，应与他人保持一定的安全距离。
2.2.6使用剖缆刀、壁纸刀等工具时，应刀口向下，用力均匀，不得向上挑拨。
2.2.7台虎钳应装在牢固的工作台上，使用台虎钳夹固工件时应夹牢固。
常用电工工具及仪表使用概述
常用电工工具及仪表使用概述引言在电工领域工作，使用适宜的工具和仪器是非常重要的。
本文将介绍一些常用的电工工具和仪表，以及它们的使用方法和本卷须知，帮助电工人员更好地完成工作任务。
1. 根本电工工具1.1 绝缘螺丝刀绝缘螺丝刀是电工工具中常用的一个工具，它具有绝缘柄，以防止电工在操作电器时触电。
在使用绝缘螺丝刀时，需要注意保持刀尖的锋利度，以确保能够轻松拧动螺丝。
1.2 钳子钳子是电工工具中必备的工具之一，常用的有长钳、尖嘴钳和剥线钳等。
在使用钳子时，需要注意保持钳口的清洁，防止在使用过程中滑脱。
1.3 电工剪刀电工剪刀是一种专门用于剪切电线和电缆的工具。
在使用电工剪刀时，需要保持剪刀的刃口锋利，并注意防止剪断过粗的电线，以免损坏剪刀。
1.4 起子起子也是电工常用的工具之一，常见的有十字起子和平头起子。
在使用起子时，需要选择适宜的起子尺寸，防止使用不适宜的起子导致损坏螺丝口。
2. 测量仪表2.1 万用表万用表是电工常用的测量仪表之一，它可以测量电压、电流和电阻等参数。
在使用万用表时，需要选择适宜的测量量程，并注意将测量笔正确接入被测电路。
2.2 夹式电流表夹式电流表是一种便于测量电流的工具，它可以通过夹住电线直接测量电流的大小。
在使用夹式电流表时，需要选择适宜的量程，并确保夹头夹住电线牢固可靠。
2.3 真有效值电压表真有效值电压表可以准确测量交流电压的有效值，它在电器维修和安装中非常实用。
在使用真有效值电压表时，需要选择适宜的量程，并确保电压表正确接入电路。
3. 本卷须知在使用电工工具和仪表时，需要注意以下事项： - 选择适宜的工具和仪表，不要使用不适宜的工具； - 在使用绝缘螺丝刀和夹式电流表时，确保其绝缘性能良好，防止触电事故的发生； - 保持工具和仪表的清洁和锋利度，以确保操作的精确性和平安性； - 在测量电压和电流时，首先确认电路处于平安状态，并采取必要的防护措施； - 在使用仪表前，务必仔细阅读并遵守使用说明书和操作规程。
电工工具及仪表的使用教案
课题电工工具及仪表的使用课型新课授课班级授课时数8教学目标1．了解常用电工仪表的分类、常用标志符号及应用。
2．掌握直流及交流电流、电压的测量原理和直接测量方法，了解扩大电流、电压测量量程的方法。
3．掌握用电阻表测量电阻和用兆欧表测量绝缘电阻的方法，了解测量电阻的其他方法。
教学重点1．电工仪表的精确度等级的含义及正确选用方法。
2．直流电流的测量方法和用分流器扩大其量程的原理及方法。
3．交流电流的直接测量方法和用电流互感器扩大其测量量程的原理及方法。
4．直流电压和交流电压的测量方法。
教学难点磁电系仪表及电磁系仪表的基本结构及工作原理，并根据其工作原理了解仪表的使新课用范围。
学情分析教学效果教后记Ａ．引入在电气线路、用电设备的安装、使用及维修过程中，电工仪表对整个电气系统的检测、监视和控制起着极为重要的作用。
Ｂ．新授课第一节常用电工仪表的基本知识一、常用电工仪表的分类（介绍性引入）（介绍1．按测量对象不同：电流表、电压表、功率表、电度表、电阻表。
2．按仪表的工作原理：磁电式、电磁式、电动式、感应式。
3．按测量电流种类：交流表、直流表、交直流两用表。
4．按使用性质和装置方法：固定式、携带式。
5．按误差等级：0.1级、0.2级、0.5级、1.0级和1.5级。
二、电工仪表常用面板符号电工仪表面板上的符号表示该仪表的使用条件，有关电气参数的范围、结构和精确度等级等，为该仪表的选择和使用提供了重要依据。
符号含义符号含义电流表电度表毫安表电阻表电压表兆欧表毫伏表仪表倾斜 60放置性讲解）（引导学生按类别记忆）交流电正端钮直流电负端钮交直流电公共端钮（多量程仪表或复用表用）符号含义符号含义三相交流电接地端钮磁电式仪表及外壳相连的端钮磁电式比率表以标度尺量程百分数表示的精确度等级，如1.5级电磁式仪表以标度尺长度百分数表示的精确度等级，如1.5级电磁式比率表以指示值的百分数表示的精确度等级，如1.5 级。
（举例讲解）（介绍性讲解）灵敏度越高，测量精确度越高，误差越小，仪表质量越好。
电工工具和仪表的使用
黑龙江农业工程职业学院
二、电工仪表的使用
1.指针式万用表
（1）指针式万用表的结构 万用表由表头、测量电路及转换开关等 三个主要部分组成。 （2）指针式万用表的使用
1）准备工作。由于万用表种类型式很多， 在使用前要做好测量的准备工作： 2）测量电压： 3）测量电流： 4）测电阻：
黑龙江农业工程职业学院
（3）指针式万用表的使用的注意事项： 1）在使用万用表之前，应先进行“机械调零”，即在没有被测电 量时 ，使万用表指针指在零电压或零电流的位置上。 2）在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样 一方面可以保证测量的准确，另一方面也可以保证人身安全。 3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高 电压或大电流时 ，更应注意。否则，会使万用表毁坏。如需换挡， 应先断开表笔，换挡后再去测量。 4）万用表在使用时，必须水平放置，以免造成误差。同时， 还要 注意到避免外界磁场对万用表的影响。 5）万用表使用完毕，应将转换开关置于交流电压的最大挡。如果 长期不使用 ，还应将万用表内部的电池取出来，以免电池腐蚀表内 其它器件。
3）电阻的测量
4）电容的测量
黑龙江农业工程职业学院
5）二极管和蜂鸣通断测量
6）晶体管参数测量（hFE）
黑龙江农业工程职业学院
（2）测量范围
测量物理量 直流电压 交流电压 直流电流
量程 200mV～1000V 2V～750V 20μA～20A
测量物理量 交流电流 电阻 电容
量程 200μA～20A 20Ω～200MΩ 2nF～20μF
（3）数字万用表的使用方法
1）直流(交流）电压的测量
2）直流（交流）电流测量
黑龙江农业工程职业学院
电工工具和仪表的使用
钳工常用工具、量具、仪表的名称、用途与使用方法
钳工常用工具、量具、仪表的名称、用途与使用方法一、钳工常用工具1. 螺丝刀：用于拧紧或拆卸螺丝。
根据螺丝头部的槽口形状，螺丝刀可分为一字形和十字形螺丝刀。
使用时，应选用合适的螺丝刀，并确保刀口与螺丝头部槽口匹配，避免损坏螺丝。
2. 扳手：用于拧紧或拆卸螺栓和螺母。
常用的扳手有活动扳手、开口扳手和管钳等。
使用时，应选择合适的扳手，并确保扳手与螺栓或螺母匹配，避免损坏螺栓或螺母。
3. 锤子：用于敲击物体，使其变形或移位。
常用的锤子有铁锤、木锤和橡胶锤等。
使用时，应选择合适的锤子，并确保锤子的重量和形状适合于被敲击物体，避免损坏物体。
4. 钢锯：用于锯割金属材料。
使用时，应将钢锯放置在平整的表面上，并保持锯条与被锯割物体垂直。
同时，应逐渐施加压力，避免损坏锯条。
5. 电钻：用于在金属、木材或塑料等材料上打孔。
使用时，应选择合适的钻头，并确保电钻与被钻孔材料匹配，避免损坏材料。
同时，应注意安全，避免受伤。
二、量具1. 游标卡尺：用于测量长度、宽度、高度和深度等尺寸。
使用时，应将游标卡尺放置在平整的表面上，并将被测量物体放在卡尺的测量爪之间。
同时，应注意保持卡尺的清洁和精度。
2. 千分尺：用于测量微小尺寸。
使用时，应将千分尺放置在平整的表面上，并将被测量物体放在测量头上。
同时，应注意保持千分尺的清洁和精度。
3. 百分表：用于测量形状误差和位置误差。
使用时，应将百分表放置在平整的表面上，并将被测量物体放在测量头上。
同时，应注意保持百分表的清洁和精度。
4. 量角器：用于测量角度。
使用时，应将被测量物体放置在量角器的直尺上，并根据需要调整角度。
同时，应注意保持量角器的清洁和精度。
三、仪表1. 万用表：用于测量电流、电压和电阻等电气参数。
使用时，应选择合适的量程，并将红黑表笔分别插入相应的插孔中。
同时，应注意保持万用表的清洁和精度。
2. 钳形表：用于测量交流电流和电压。
使用时，应将钳形表放置在平整的表面上，并将被测量导线放入钳口中。
常用电工工具及仪表的使用
空耗电池；若长期不用，应将电池取出。 ➢黑表笔接“COM”插孔，红表笔接“V•Ω”等插孔。 ➢当显示屏出现“LOBAT”或“←”时，表明电池电压不 足，
应予更换。 ➢若测量电流时，没有读数，应检查熔丝是否熔断。 ➢不宜在日光及高温、高湿环境下使用与存放（工作温度
过的电气设备，也须进行接地放电，才可再次测 ➢ 手摇发电机要保持匀速，不可忽快忽慢地使指针
量或使用。
不停地摆动。
➢ 测量前，要先检查仪表是否完好：将接线柱L、 E分开，由慢到块摇动手柄约1分钟，使兆欧表内 发电机转速稳定（约120转/分），指针应指在 “”处；再将L、E短接，缓慢摇动手柄，指针
➢ 测量过程中，若发现指针为零，说明被测物的绝 缘层可能击穿短路，此时应停止继续摇动手柄。 ➢ 测量具有大电容的设备时，读数后不得立即停止 摇动手柄，否则已充电的电容将对兆欧表放电，有 可能烧坏仪表。
第2章 常用电工工具及仪表的使用
2.1.1 验电器
1、低压验电器
2. 1常用电工工具
➢使用前，必须在有电源处对验电器进行测试，
以证明该验电器确实良好，方可使用。
➢验电时，应使验电器逐渐靠近被测物体，直至 氖管发亮，不可直接接触被测体。
➢验电时，手指必须触及笔尾的金属体，否则带 电体也会误判为非带电体。
在刻度中的影子）。 ➢根据被测对象，正确读取标度尺上的数据。 ➢Βιβλιοθήκη 量完毕应将转换开关置空挡或OFF挡或电
压最高挡；若长时间不用，应取出内部电池。
2. 2 电压表 电流表 万用表
2.2.3 万用表
1➢.数若字被测式电万压用或表电流的极性为负，则显示值前将带“-”号。
工具和仪表的使用安全规定范文（三篇）
工具和仪表的使用安全规定范文工具和仪器的使用安全是保障工人和生产设备安全的基础，也是保证工作质量和效率的关键。
以下是一份关于工具和仪器使用安全规定的范文，包括了工作人员的规范行为、设备的安全操作、防护措施、应急处理等方面的内容。
一、工作人员的规范行为1. 所有工作人员必须经过相关培训并获得相应的证书，方可上岗操作，未经培训和证书的人员不能独立使用工具和仪器。
2. 操作人员应按照操作规程进行操作，不得随意修改和变动。
3. 操作人员必须熟悉工具和仪器的使用方法、性能及维护保养知识，并在使用前进行检查，确保设备处于正常工作状态。
4. 操作人员必须佩戴符合安全要求的劳保用品，如安全帽、安全鞋、防护手套等。
5. 非操作人员禁止擅自触摸和使用工具和仪器，如无特殊情况，禁止将工具和仪器带离工作现场。
二、设备的安全操作1. 使用前必须仔细阅读设备的使用说明书和安全操作规程，确保清楚了解设备的性能和使用要求。
2. 操作时应注意设备的稳定性，必要时应进行固定或者使用支架。
3. 使用电动工具时，必须检查电源是否正常，电线是否有损坏，如发现问题及时修理。
4. 使用手动工具时，必须保持工作区域整洁，避免杂物和其他人员干扰。
5. 使用液压工具时，必须检查液压系统的压力，确保工作安全。
三、防护措施1. 所有可移动件都必须设有保护罩或者防护网，防止意外发生。
2. 使用液压和气动工具时，必须戴好防护眼镜，避免液压和气动压力造成的喷射伤害。
3. 操作高温设备时，必须佩戴隔热手套和防护面具，防止烫伤和灼伤。
4. 操作电动工具时，必须确保设备接地正常，减少触电风险。
5. 操作大型设备时，必须使用安全带，并确保安全带牢固可靠。
四、应急处理1. 在使用过程中，如发现设备出现异常，应立即停机，并通知相关人员进行维修。
2. 在紧急情况下，操作人员应迅速采取逃生和自救措施，并及时报告事故。
3. 所有设备必须定期进行检查和维护保养，确保设备的正常运行。
电工工具及仪表的使用教案2
电工工具及仪表的使用-教案章节一：电工工具概述教学目标：1. 了解电工工具的分类及功能。
2. 掌握常见电工工具的使用方法。
教学内容：1. 电工工具的分类：通用电工工具、专用电工工具、测量工具等。
2. 常见电工工具的功能及使用方法：螺丝刀、扳手、钢尺、电笔、测电笔、绝缘电阻表等。
教学活动：1. 教师讲解电工工具的分类及功能。
2. 学生观看实物或图片，了解各种电工工具的外观。
3. 教师演示常见电工工具的使用方法。
4. 学生分组练习，互相交流心得。
章节二：电工仪表概述教学目标：1. 了解电工仪表的分类及功能。
2. 掌握常见电工仪表的使用方法。
教学内容：1. 电工仪表的分类：电压表、电流表、钳形表、万用表等。
2. 常见电工仪表的功能及使用方法：电压表、电流表、钳形表、万用表等。
教学活动：1. 教师讲解电工仪表的分类及功能。
2. 学生观看实物或图片，了解各种电工仪表的外观。
3. 教师演示常见电工仪表的使用方法。
4. 学生分组练习，互相交流心得。
章节三：电压表的使用教学目标：1. 掌握电压表的使用方法。
2. 能够正确测量电路中的电压。
教学内容：1. 电压表的结构及工作原理。
2. 电压表的使用方法：接线、校零、选择量程、读数等。
教学活动：1. 教师讲解电压表的结构及工作原理。
2. 学生观看电压表的使用方法演示。
3. 教师指导学生进行电压测量实验，分组练习。
4. 学生互相交流实验心得，总结电压测量的注意事项。
章节四：电流表的使用教学目标：1. 掌握电流表的使用方法。
2. 能够正确测量电路中的电流。
教学内容：1. 电流表的结构及工作原理。
2. 电流表的使用方法：接线、校零、选择量程、读数等。
教学活动：1. 教师讲解电流表的结构及工作原理。
2. 学生观看电流表的使用方法演示。
3. 教师指导学生进行电流测量实验，分组练习。
4. 学生互相交流实验心得，总结电流测量的注意事项。
章节五：钳形表的使用教学目标：1. 掌握钳形表的使用方法。
工具和仪表的使用安全规定（5篇）
工具和仪表的使用安全规定1工作时必须选择合适专用的工具，并正确使用，不得任意代替。
2装柄的各种工具，其柄把必须完好，并安装坚固，严防使用时脱落。
3锋刃的工具，在携带与传递时，应盛在工具袋内或用吊绳绑牢吊上，不准插入腰带上或放置在衣服口袋内。
严禁将工具从杆上，楼上或梯子掷下或上抛。
4锋刃的工具，要经常进行检查，存放运输要平放，锋刃口不可朝上向外，在工具袋内应向下，以免伤人。
5在使用有锋刃的工具时，应避免伤及自己或他人。
6使用钢剪切断线条或钢绞线时，必须注意剪下的线头不致弹起并碰到自己的面部或伤及他人。
7使用手锤、榔头应注意：(1)不允许带手套操作。
(2)锤平时，握平锤和大锤的人不可面对面站立，应斜对面站立。
____台虎钳要装在牢靠的工作台上，用台虎钳夹工件时要夹牢，防止工件脱落伤人。
9不可用锉刀、板手、剪子、钳子敲击或撬工件。
10使用钢锯应注意：(1)锯条要装牢固、松紧适中。
(2)使用时用力要均匀，不要左右摆动，以免钢锯条折断伤人。
(3)锯长物件时，要用支架或人扶持，以免物体摆动。
11使用切割机时应注意：(1)操作者不要站在砂轮的正前方，应站在侧面，以防砂轮破裂伤人，操作人员应戴防护眼镜。
(2)搁工件的架子离砂轮不得大于____毫米，必须安装牢固。
(3)工件对砂轮的压力不可过大，以免砂轮破裂。
(4)不可在薄的砂轮侧面磨料件，否则砂轮有破裂危险。
(5)不准在砂轮上磨铅、铜等软金属；不准带手套操作。
12使用管钳时，不可将手靠近钳口。
13在挥动板斧时，必须注意勿受他物的障碍，并勿使他人靠近，否则自己或他人可能受到反击的严重伤害。
14皮卷尺里面有铜丝，使用时避免触碰电力线，以免发生触电事故。
15各工种使用的防护用品，应参照有关部门的规定，正确使用，并注意妥善保存，防止油污、受潮、受热等变质现象。
工具和仪表的使用安全规定（2）1. 使用工具和仪表之前，应仔细阅读操作说明书或使用手册，并按照要求正确操作。
2. 选择合适的工具和仪表进行操作，不得使用已损坏或有缺陷的工具和仪表。
电工工具及仪表的使用教案2
一、教案基本信息教案名称：电工工具及仪表的使用-教案课时安排：2课时（90分钟）教学目标：1. 让学生了解和掌握电工工具及仪表的基本知识和使用方法。
2. 培养学生安全、正确使用电工工具及仪表的操作技能。
3. 增强学生对电工工具及仪表的维护和保养意识。
教学内容：1. 电工工具的种类及使用方法。
2. 电工仪表的种类及使用方法。
3. 电工工具及仪表的安全使用注意事项。
教学方法：1. 讲授法：讲解电工工具及仪表的基本知识、使用方法及安全注意事项。
2. 示范法：演示电工工具及仪表的操作使用。
3. 练习法：学生分组练习，教师巡回指导。
二、教学过程1. 导入新课教师简要介绍电工工具及仪表在电气安装、维修等领域的应用，激发学生的学习兴趣。
2. 讲解与演示(1) 电工工具讲解常用电工工具的分类、功能及使用方法，如螺丝刀、扳手、钢卷尺、电笔等。
(2) 电工仪表讲解常用电工仪表的分类、功能及使用方法，如电压表、电流表、万用表等。
(3) 安全注意事项讲解电工工具及仪表的安全使用注意事项，如遵守操作规程、避免触电等。
3. 学生练习学生分组进行练习，教师巡回指导，纠正错误操作。
4. 课堂小结三、课后作业1. 复习本节课所学内容，掌握电工工具及仪表的基本知识和使用方法。
2. 查阅资料，了解电工工具及仪表的维护和保养方法。
四、教学评价1. 学生能熟练掌握电工工具及仪表的基本知识和使用方法。
2. 学生能安全、正确地进行电工工具及仪表的操作。
3. 学生能了解电工工具及仪表的维护和保养方法。
五、教学资源1. 电工工具及仪表实物。
2. 教学PPT。
3. 操作手册、资料等。
六、教学建议1. 课前准备：确保电工工具及仪表实物、教学PPT等教学资源准备齐全。
2. 课堂纪律：加强课堂管理，确保学生安全、正确地进行练习。
3. 教学反馈：关注学生在练习过程中的表现，及时发现问题并进行指导。
4. 课后跟进：及时批改课后作业，了解学生掌握情况，针对性地进行辅导。
(完整版)常用电工工具和电工仪表的使用
常用电工工具和电工仪表的使用1、电工仪表一、电工仪表类型常用直读式电工仪表：磁电式、电磁式和电动式。
（整流、电子、感应等）。
组成：①.产生转动转矩部分；②.产生阻转矩部分；③.阻尼器。
原理：转动转矩与测量电量（电流）成正比（电流的电磁作用）；阻转矩与指针偏转角度成正比（弹簧弹性）；阻尼器只有在指针转动过程才起作用，其作用是使指针迅速稳定，避免振荡，缩短测量时间。
1）磁电式仪表磁电式仪表没工作（没有电）时也有磁场。
螺旋弹簧作用：①.引入电流；②.产生阻转矩。
阻尼器：铝框（原理与异步机鼠笼转子相似）。
特点：刻度均匀、灵敏度和准确度高、阻尼器消耗能量少，受外界磁场干扰小；但只能测量直流、价格较高、易过载。
2）电磁式仪表；原理：固定（定子）与可动（转子）铁片被线圈流过电流磁化，产生推斥力。
螺旋弹簧：只产生阻转矩（不承受电流）。
阻尼器：空气阻尼器。
特点：可测交、直流，通过电流大，构造简单，价格低；但刻度不均，易受外界磁场影响，精度低。
3）电动式仪表。
原理：固定线圈产生磁场，可动线圈流过电流受到电动力作用。
螺旋弹簧作用：①.引入电流；②.产生阻转矩。
（空气阻尼器）。
特点：可测直、交流（测功率、功功率因数），无铁心准确度高；但受外磁场影响大，过载能力小。
二、电流和电压的测量1）电流的测量接线：串联在电路中。
扩程：磁电式采用并联低阻值的分流器（∵是直流、且允许通过电流小）；电磁式则采用电流互感器（∵是交流，表头和分流器中流过的电流并不能严格与它们的电阻值成比例关系——有电感因素，因此并联分流器测量不准确）。
2）电压的测量接线：与被测电路并联。
伏特计的电阻值要求很大（越大、对被测电路影响越小）。
由于表头电阻值通常不大。
因此必须串联高阻值的倍压器限制电流。
扩程：不论是磁电式还是电磁式都可通过串联高阻值的倍压器进行扩程。
测量交流电的电磁式仪表利用电压互感器扩程也应串联倍压器限流。
三、功率的测量1）单相交流和直流功率的测量接线应注意极性，若有一个极性接反，指针受力变反，不能读出功率的数值。
常用电工工具及常用仪表操作使用
数字万用表的使用
（3）集电极、发射极判别
用hFE档判别。在已知管子类型的情况下（此处设为NPN管），将
基极插入B孔，其它两极分别插入C、E孔。若结果为hFE＝1∽10（或
十几），则三极管接反了；若hFE＝10∽100（或更大），则接法正
确。
7．带声响的通断测试
先将黑表笔插入COM插孔，红表笔插入V／Ω插孔，然后将功能开 关置于通断测试档（与二极管测试量程相同），将测试表笔连接到被 测导体两端。如果表笔之间的阻值低于约30Ω，蜂鸣器会发出声音。
按测量电流种类的不同，可分为单相交流表、直流表、交直 流两用表、三相交流表等；
按使用性质和装置方法的不同，可分为固定式（开关板式）、 携带式；
按测量准确度不同，可分为0．1、0．2、0．5、1．0、 1．5、2．5、5．0共七个等级。
万用表
以MF30型指针式万用表和DT840型数字式万用表为例，了解其结 构和性能，学会使用万用表正确测量电压、电流、电阻等基本电量 的方法，熟悉有关使用的注意事项。
钳形电流表
用钳形电流表可直接测量交流电路的电流，不需断开电路。 结构和工作原理 外形结构如图所示。测量部分主要由一只电磁式电流表和穿心式电
流互感器组成。穿心式电流互感器铁心做成活动开口，且成钳形，。
钳形电流表的外形结构
钳形电流表
原理：当被测载流导线中有交变电流通过时，交流电流的磁通在互 感器副绕组中感应出电流，使电磁式电流表的指针发生偏转，在表 盘上可读出被测电流值。
数字万用表的使用
4．电阻的测量 先将黑表笔插入COM插孔，红表笔插入V／Ω插孔（注意：红表笔
极性此时为“＋”，与指针式万用表相反），然后将功能开关置于 OHM量程，将两表笔连接到被测电路上，显示器将显示出被测电阻 值。 5．二极管的测试 先将黑表笔插入COM插孔，红表笔插入V／Ω插孔，然后将功能开 关置于二极管档，将两表笔连接到被测二极管两端，显示器将显示 二极管正向压降的mV值。当二极管反向时则过载。 根据万用表的显示，可检查二极管的质量及鉴别所测量的管子是硅 管还是锗管 。 （1）测量结果若在1V以下，红表笔所接为二极管正极，黑表笔为 负极； （2）测量显示若为550∽700mV者为硅管；150∽300mV者为 锗管。
常用工具与量具及仪表
(3)测量前应检查兆欧表.应当注意，兆欧表的转轴上 没有游丝，无须进行机械调零。
(4)测量时连接导线应采用单股线分开连接不得采用 双股绝缘线.
(5）一般在转速120 r/min左右时持续摇动1 min， 待指针稳定后读数。
(6）在测量过程中，如果指针指向“0”位，表明被 测绝缘已经失效。应立即停止转动摇把，防止烧坏兆 欧表。
设电压表原来的量程为 Uo，扩大后的量程为U 电压量程扩大倍数为： U/U0=（Ro+Rv）/ Ro 倍压器的电阻为：
Rv=Ro(U/U0—1)
(2)交流电压的测量
测量交流电压常使用电磁式仪表，其表头 内的固定线圈是用细导线绕制而成的，匝 数较多，它与磁电式电压表一样串有倍压 器以扩大量程。测量600V以上的电压时， 一般都要通 过电压互感器将电压降低以 后再测量。
(3)游标卡尺使用注意事项
1)测量前，应将游标卡尺清理干净，并将两量 爪合并，检查游标卡尺的精度情况；规格的 游标卡尺要用标准棒校准检查。
2)测量时，工件与游标卡尺要对正，测量位置 要准确，两量爪要与被测工件表面贴合，不 能歪斜，并掌握好两量爪与工件接触面的松 紧程度。
(3)游标卡尺使用注意事项
使用兆欧表测量绝缘电阻时注意事项：
(1)被测设备必须停电。 (2）应根据被测对象选用不同电压的兆欧表。测
量额定电压500 V以下的线路或设备应采用 500 V或1000 V的兆欧表；测量500 V以上 的线路或设备应采用1 000 V或2 500 V的兆 欧表；测量10 kV及10 kV以上的线路或设备 应采用2 500 V的兆欧表。测量新的和大修后的 线路或设备应采用较高电压的兆欧表；测量运行 中的线路或设备应采用较低电压的兆欧表。
(1)测量前应将被测接地体与其他接地体分开，以保证测量的正确性。 应尽可能把被测接地与电力网分开。这样有利于测量的安全，也有利于 消除杂散电流引起的误差，还能防止将测量电压反馈到与被测接地体连 接的其他导体上引起事故。(2)测量前应检查仪表、连接线和辅助电极 是否完好，并做机械调零。必要时做一下短路试验，以检验仪表的误差。 (3)测量电极间的连线应避免与邻近的高压架空线路平行，以防止感应 电压的危险。测量电极的排列应避免与地下金属管道平行，以保证测量 结果的真实性。(4)必须正确选定测量电极的位置。如测量电极位置选 择不当，会产生很大的测量误差。而且土壤电阻率越高，测量误差越大。 令电流极与被测接地体之间的距离为l,、电压极与被测接地体之间的距 离为1,。为了得到比较准确的测量结果，对于占地面积较大的网络接地 体，可取l。为接地网对角线长度的2-3倍，取lp=0. 5-v0. 61c；对于 集中埋设的小型复合按地体，可取lc =80 m, lp=20 m；对于单管垂 直接地体，可取1c=40 m, lp=20 m.(5）接好线后，将仪表水平放置， 开选择适当的倍率，以提高测量精度。(6)测量时，摇把的转速应由慢 至快，至120 r/min左右时调节电位器：摇把转速应均匀、稳定，不要 时快时慢；调节平衡后应将转速由伏至慢，逐渐停止下来。
常用电工工具与仪表的使用
常用电工工具与仪表的使用一、试电笔使用时，必须手指触及笔尾的金属部分，并使氖管小窗背光且朝自己，以便观测氖管的亮暗程度，防止因光线太强造成误判断，其使用方法见下图所示当用电笔测试带电体时，电流经带电体、电笔、人体及大地形成通电回路，只要带电体与大地之间的电位差超过60v时，电笔中的氖管就会发光。
低压验电器检测的电压范围的60~500V。
注意事项：l 使用前，必须在有电源处对验电器进行测试，以证明该验电器确实良好，方可使用。
l 验电时，应使验电器逐渐靠近被测物体，直至氖管发亮，不可直接接触被测体。
l 验电时，手指必须触及笔尾的金属体，否则带电体也会误判为非带电体。
验电时，要防止手指触及笔尖的金属部分，以免造成触电事故二、电工刀在使用电工刀时：l 不得用于带电作业，以免触电。
l 应将刀口朝外剖削，并注意避免伤及手指。
l 剖削导线绝缘层时，应使刀面与导线成较小的锐角，以免割伤导线。
使用完毕，随即将刀身折进刀柄三、螺丝刀使用螺丝刀时，l 螺丝刀较大时，除大拇指、食指和中指要夹住握柄外，手掌还要顶住柄的末端以防施转时滑脱。
l 螺丝刀较小时，用大拇指和中指夹着握柄，同时用食指顶住柄的末端用力旋动。
l 螺丝刀较长时，用右手压紧手柄并转动，同时左手握住起子的中间部分（不可放在螺钉周围，以免将手划伤），以防止起子滑脱。
注意事项l 带电作业时，手不可触及螺丝刀的金属杆，以免发生触电事故。
l 作为电工，不应使用金属杆直通握柄顶部的螺丝刀。
l 为防止金属杆触到人体或邻近带电体，金属杆应套上绝缘管。
四、钢丝钳钢丝钳在电工作业时，用途广泛。
钳口可用来弯绞或钳夹导线线头；齿口可用来紧固或起松螺母；刀口可用来剪切导线或钳削导线绝缘层；侧口可用来铡切导线线芯、钢丝等较硬线材。
钢丝钳各用途的使用方法见上图所示。
注意事项l 使用前，使检查钢丝钳绝缘是否良好，以免带电作业时造成触电事故。
l 在带电剪切导线时，不得用刀口同时剪切不同电位的两根线（如相线与零线、相线与相线等），以免发生短路事故。

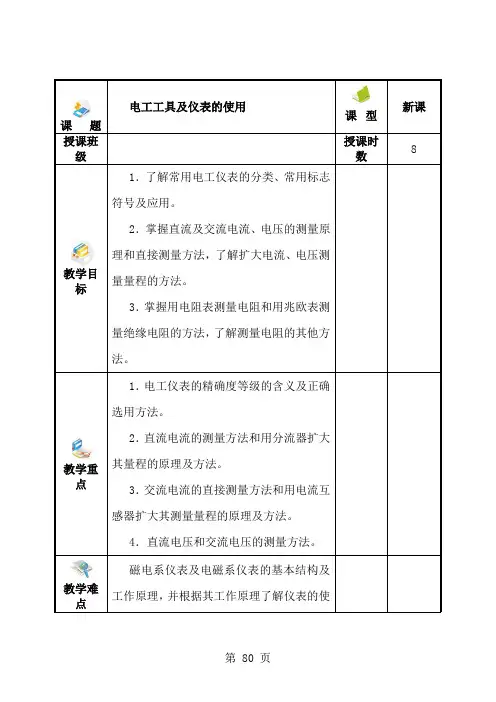

电工工具及仪表的使用教案
电工工具及仪表的使用教案第一章：电工工具概述1.1 电工工具的分类与作用1.2 常用电工工具的识别与使用方法1.3 电工工具的安全使用与维护第二章：测量工具及使用2.1 电流表、电压表的使用方法2.2 钳形电流表、高压测量仪的使用方法2.3 电能表、万用表的使用方法第三章：电工常用仪表设备3.1 电工仪表的分类与作用3.2 兆欧表、绝缘电阻表的使用方法3.3 电桥、示波器的使用方法第四章：常用电工测量方法4.1 电流测量、电压测量的方法与注意事项4.2 电阻测量、电容测量、电感测量的方法与注意事项4.3 功率测量、电能测量的方法与注意事项第五章：电工工具与仪表的选用及维护5.1 电工工具与仪表的选择原则5.2 电工工具与仪表的使用与维护方法5.3 电工工具与仪表的常见故障与排除方法第六章：安全用电与急救知识6.1 电工安全用电的基本原则6.2 触电事故的预防与处理6.3 电工常用的安全防护设备6.4 电气火灾的预防与扑救方法6.5 电工事故的急救处理方法第七章：电缆与电线的选择与敷设7.1 电缆与电线的类型及性能7.2 电缆与电线的选择原则7.3 电线敷设的方法与注意事项7.4 电缆接头的制作与维护7.5 电缆线路的检查与维护第八章：变压器的识别与使用8.1 变压器的工作原理与类型8.2 变压器的结构与性能8.3 变压器的识别与检测方法8.4 变压器的安装与维护方法8.5 变压器常见故障与处理方法第九章：电动机的识别与使用9.1 电动机的类型与结构9.2 电动机的工作原理与性能9.3 电动机的识别与检测方法9.4 电动机的安装与维护方法9.5 电动机常见故障与处理方法第十章：照明设备及其控制10.1 照明设备的选择与安装10.2 常用照明控制设备的使用方法10.3 照明线路的敷设与维护10.4 节能照明设备及其应用10.5 照明设备常见故障与处理方法第十一章：电工常用元器件识别与检测11.1 电阻、电容、电感的识别与检测11.2 交流接触器、继电器的识别与检测11.3 断路器、熔断器的识别与检测11.4 电子元件的识别与检测11.5 元器件故障分析与更换方法第十二章：低压配电设备的安装与维护12.1 低压配电柜的安装与调试12.2 开关柜、配电盘的安装与维护12.3 漏电保护器、断路器的安装与调试12.4 电气线路的检查与故障排除12.5 低压配电设备的安全操作与维护第十三章：电气控制线路的设计与调试13.1 电气控制线路的设计原则与方法13.2 控制电路图的阅读与绘制13.3 电气控制设备的安装与调试13.4 常用控制电路的应用与分析13.5 电气控制线路的故障诊断与维修第十四章：PLC控制系统的设计与应用14.1 PLC的基本工作原理与结构14.2 PLC编程软件的使用方法14.3 PLC控制系统的设计与调试14.4 PLC控制系统与传统控制系统的比较14.5 PLC控制系统的维护与故障处理第十五章：现代电工技术与新兴领域15.1 智能电网与分布式能源15.2 电动汽车与充电设施15.3 物联网技术与电工应用15.4 节能技术及其在电工领域的应用15.5 电工领域的未来发展趋势与挑战重点和难点解析本文主要介绍了电工工具及仪表的使用、测量工具及使用、电工常用仪表设备、常用电工测量方法、电工工具与仪表的选用及维护、安全用电与急救知识、电缆与电线的选择与敷设、变压器的识别与使用、电动机的识别与使用、照明设备及其控制、电工常用元器件识别与检测、低压配电设备的安装与维护、电气控制线路的设计与调试、PLC控制系统的设计与应用以及现代电工技术与新兴领域等十五个章节的内容。
中控常用安全工器具及仪器仪表的使用
中控常用安全工器具及仪器仪表的使用一、安全工器具及仪器仪表使用培训(常用仪表使用方法、安全用具使用方法)1、日本共立KYORITSU 3121高压绝缘电阻测试仪(2500V)1）最适用于CV电缆及用电设备、高电压机器的绝缘测试；即使少量淋雨也无妨的防水构造；采用自动量程方式的双重刻度显示板。
当指针式高压绝缘电阻测试仪电源旋钮按下工作时蜂鸣器发声，提示有高压出现在仪表的接线端和地端（L端和E端），在测试时，确保电路接地，通常仪表的接地保护端(G端）接大地。
A、机械调零功能开关⑥置OFF位，调表针指示在“∞”刻度上。
用起子转动调零螺丝（安装在前面板的中央）。
B、电池检查 当电池装入仪表后，功能开关⑥置于BATT•CHECK位（电池检测），按下电源按钮⑤，当指针指示在BATT ．GOOD区起始端向右，则电池电量足够使仪表正常工作，否则需更换电池。
注意：应避免此项长时间检测，因为此时将比绝缘测试时消耗更大的电流。
C、绝缘阻值读取本仪表为了拓宽量程，内部采用了量程自动转换电路，因此表盘为双色刻度显示，上档为绿色区，下档为橙色区，当仪表测量绝缘阻抗时，表盘上如红色发光二极管亮，则绝缘阻值按橙色区内的刻度值读取；如绿色发光二极管亮则绝缘阻值按绿色区内的刻度值读取。
2、胜利VC60B+ 数字兆欧表1）VC60B数字兆欧表操作规程（1）使用条件：数字兆欧表（以下简称兆欧表）在消防设施和电气安全检测中用于检测回路或系统的绝缘电阻值。
规格：6节AA电池供电，具有欠压指示，自动关机功能。
使用环境温度：0℃～40℃湿度：30%RH～85%RH存放环境温度：-10℃～+50℃存放相对湿度：＜85%RH测量精度：±（4%+8d）（2）安全注意事项兆欧表的L端为高压输出端，其E端必须接大地。
禁止手持高压端测量。
测量前，被测对象应脱离电网，在经过人工放电证明安全条件下方可拆线或接线。
测量前，应检查所选择的测试电压LCD或面板提示的电压是否一致。
工具和仪表的使用安全规定
工具和仪表的使用安全规定主要是为了确保工作场所的安全和工作人员的安全。
以下是一些常见的工具和仪表使用安全规定：1. 熟悉和理解使用说明书：在使用任何工具或仪表之前，必须先仔细阅读和理解使用说明书。
了解正确的使用方法和注意事项是确保安全的关键。
2. 佩戴个人防护装备（PPE）：根据具体工作环境的要求，佩戴合适的个人防护装备，如安全帽、护目镜、手套和耳塞等。
3. 维护工具和仪表的良好状态：保持工具和仪表的清洁、整齐和良好状态。
检查工具和仪表是否有损坏或松动的部分，并及时修复或更换。
4. 正确使用工具和仪表：在使用工具和仪表时，必须按照正确的方法和程序进行操作。
不要使用不正确或损坏的工具，也不要超载或错误使用工具。
5. 妥善存放工具和仪表：在使用完工具和仪表后，妥善存放它们。
避免将工具和仪表扔在地上或随意放置，以免引发意外事故。
6. 遵守工具和仪表的使用限制：在使用工具和仪表时，必须遵守其使用限制。
不要超出工具和仪表的额定使用能力，以免造成损坏或危险。
7. 停电或断开电源：在操作需要电源的工具和仪表之前，确保电源已经停电或已经断开。
这样可以避免触电事故的发生。
8. 使用正确的保护装置：根据需要，使用正确的保护装置来保护自己和他人的安全。
例如，在使用锯床时，应使用适当的切割导轨和切割护罩。
9. 妥善处理废弃物和剩余物料：在使用完工具和仪表后，妥善处理废弃物和剩余物料。
不要将它们随意丢弃或留在工作区域，以免造成伤害或污染环境。
10. 接受必要的培训和指导：在使用新的工具或仪表之前，必须接受必要的培训和指导。
了解正确的使用方法和注意事项，并确保有足够的经验和技能来操作工具和仪表。
最重要的是遵守安全规定，并时刻保持警惕。
如果发生任何事故或不安全的情况，立即报告并采取适当的措施来防止进一步的伤害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可对直通连线和交错连线进行断路 或短路测试
远程测试器
主测试器
电工常用工具 焊接工具
电工常用工具
电烙铁
电烙铁分为外热式和内热式两种。
内热式的电烙铁体积较小，而且价格便宜。 一般电子制作都用20W-30W的内热式电烙铁。 内热式的电烙铁发热效率较高，而且更换烙铁头 也较方便。
外热式因发热电阻在电烙铁的外面而得名。 它既适合于焊接大型的元部件，也适用于焊接小 型的元器件。由于发热电阻丝在烙铁头的外面， 有大部分的热散发到外部空间，所以加热效率低， 加热速度较缓慢。一般要预热6～7分钟才能焊接。 其体积较大，焊小型器件时显得不方便。但它有 使用时间较长，功率较大的优点，有25W，30W， 50W，75W，100W，150W，300W等多种规格。 大功率的电烙铁通常是外热式的。
特点：电工钳使用时常与电线之类的带电导体接触， 故其手柄上一般都套有聚氯乙烯等绝缘材料制成的 护管，以确保操作者的安全。
钳嘴的形式很多，常见的有尖嘴、平嘴、扁嘴、圆 嘴、弯嘴等样式，可适应对不同形状工件的作业需 要。 常用的有虎钳、偏口钳及尖嘴钳。
电工常用工具
虎钳
虎钳是一种夹钳和剪切工具、其外形如左图。 主要由钳头和钳柄组成，钳头包括钳口、齿口、刀口、和铡口。 钳子的各部位的作用是： ①齿口可用来紧固或拧松螺母； ②刀口可用来剖切软电线的橡皮或塑料绝缘层，也可用来剪切电线、 铁丝； ③铡口可以用来切断电线、钢丝等较硬的金属线； ④钳子的绝缘塑料管耐压500V以上，有了它可以带电剪切电线。
按头部形状分为一字、十字、内六星等。
部分特殊抗磁防静电改锥可抗磁、防静电，主要用于 高灵敏度的电容、电磁线圈和各种电阻装配维修。
电工常用工具
电工绝缘扳子
绝缘棘轮扳子、绝缘扭力扳子 绝缘十字扳手
绝缘套筒、套头
电工常用工具 电工钳子
定义：钳子是一种用于夹持、固定加工工件或者扭 转、弯曲、剪断金属丝线的手工工具。
螺丝刀式：形状为一字螺丝刀，可兼职试电笔和一字螺丝刀用。 感应式：采用感应式测试，无需物理接触，可检查控制线、导体和插座上的电压或 沿导线检查断路位置，而其有声光提示，因此极大的保障了维护人员的人身安全。
电工常用工具
使用注意事项： 1、使用试电笔之前，首先要检查试电笔里有无安全电阻，再直观检查试电笔是否有损坏， 有无受潮或进水，检查合格后才能使用。 2、使用试电笔时，不能用手触及试电笔前端的金属探头，这样做会造成人身触电事故。 3、使用试电笔时，一定要用手触及试电笔尾端的金属部分，否则，因带电体、试电笔、 人体与大地没有形成回路，试电笔中的氖泡不会发光，造成误判，认为带电体不带电， 这是十分危险的。 4、在测量电气设备是否带电之前，先要找一个已知电源测一测试电笔的氖泡能否正常发 光，能正常发光，才能使用。 5、在明亮的光线下测试带电体时，应特别注意氖泡是否真的发光(或不发光)，必要时可 用另一只手遮挡光线仔细判别。千万不要造成误判，将氖泡发光判断为不发光，而将有 电判断为无电。 6、如果试电笔氖管发光微弱，切不可就断定带电体电压不够高，也许是试电笔或带电体 测试点有污垢，也可能测试的是带电体的地线，这时必须擦干净测电笔或者重新选测试 点。反复测试后，氖管仍然不亮或者微亮，才能最后确定测试体确实不带电。
切勿把钳子当锤子使！ 不可用钳子剪切双股带电电线，会短路!
电工常用工具 电缆剪线钳
电缆断线钳
棘轮机构设计，轻松省力，可单手操作。 回转式钳口可单配。
电工常用工具
扁线齐口断线钳
在电子信息行业，用于整齐切断65mm以下宽度 的扁平信号线。
液压断线钳
用于切断铜电缆、铝电缆、钢芯强化铝电缆。
电工常用工具 导线切剥工具
电工实操培训一
电工常用工具及仪表的使用
MBC维修车间 Maintenance Shop ，MBC Manu. Dept.
电工常用工具及仪表
电工常用工具
工具包可根据实际需要进行选择组合
电工常用工具 电笔（试电笔 ）
定义：用来检查测量低压导体和电气设备外壳是否带电的一种常用工具。笔体中有一氖 泡，测试时如果氖泡发光，说明导线有电，或者为通路的火线。 分类：
顶切剥线钳
•带有开口弹簧及调节螺钉 • 窄刀口 • 切割深度预设
常用于小直径电线
电工常用工具
电工常用工具 导线压接工具
端子压线钳
棘轮机构，压接力一致，压 线效率高。
电工常用工具 机械压线钳
液压压线钳
用于压接线鼻子,亦可用于对接压线管 液压传动机构产生压力
电工常用工具 网线压线钳
电工常用工具 网线测试仪
横向切口，再变向右划，切出纵向切口， 完成剥线工程
自动根据线径调节 剥线尺寸，避免损 伤电芯
鹰嘴剥线钳
颚式剥线钳
使用方法：将待剥皮的线头置于钳头的刃口中，用手将两钳柄一捏，然后一 松，绝缘皮便与芯线脱开。
电工常用工具
根据导线内部金属丝尺寸 自适应，从而不伤内部导 线；而且剥线长度可调节。
电工常用工具
使用中，切忌乱扔。以免损坏绝缘塑料管。电工常用的钢丝钳由 150mm、175mm、200mm及250mm等多种规格。
电工常用工具 偏口钳（斜口钳）
斜口钳主要用于剪切导线，元器件多余的引线，还 常用来代替一般剪刀剪切绝缘套管、尼龙扎线卡等。来自电工常用工具尖嘴钳
尖嘴钳又叫修口钳，主要用来剪切线径较细的单股与多股线，以及给 单股 导线接头弯圈、剥塑料绝缘层等。 其外形如左图，由尖头、刀口和钳柄组成。 电工用尖嘴钳的钳柄上套有标称额定电压的绝缘套管。 尖嘴钳由于头部较尖，使用于狭小空间的操作。 使用用尖嘴钳弯导线接头的操作方法是：先将线头向左折，然后紧靠 螺杆依顺时针方向向右弯即成。
电工常用工具 电工绝缘改锥及组套
定义：紧固或拆卸螺钉的工具 别名：螺丝起子、螺丝刀 分类：按头部形状分类为一字，十字，梅花等 特点： 绝缘安全，用于交流1000V或直流1500V以下
电工绝缘夹持改锥：
可自动夹住螺丝，不用手扶，提高 带电作业安全性。
电工常用工具 仪表改锥
广泛用于维修调试计算机、手机、打印机、手表及各 种仪器仪表 ，可连续快速旋转。
电工常用工具
电工刀
按刀口形状分为弯刃和直刃。 用电工刀剖削电线绝缘层时,可把刀略微翘起一些,用刀刃 的圆角抵住线芯。切忌把刀刃垂直对着导线切割绝缘层, 因为这样容易割伤电线线芯。
多功能电工刀：除了刀片以外,还带有尺子、 锯子等
电缆旋转剥皮器
• 用于剥离直径8－28㎜电缆的绝缘保护层 • 内切刀锋利，先刺入电缆护皮旋转，切出
