电气阀门定位器YT-1000系列使用说明书

YT-1000系列

使用说明书

目录

1 结构 (1)

先导阀 (3)

2 作用 (3)

反馈部分 (4)

4 反馈信号调整： (5)

2作用 (7)

3 动作原理 (7)

安装 (9)

注意事项 (9)

安装时必要的工具 (9)

YT-1000L的安装 (9)

利用支架安装YT-1000L (9)

配管 (13)

注意事项 (13)

使用的空压条件 (13)

配管条件 (14)

执行机构和气管的连接 (14)

调节 (14)

零点调节 (14)

量程调节 (15)

自动/手动开关（旁路开关） (15)

底座调节 (16)

节流孔调节 (17)

产品维护和检查 (17)

故障诊断和措施 (18)

1 结构

先导阀

先导阀为定位器关键核心零部件，极易损坏，本公司生产的YT-1000系列先导阀可替代原装定位器先导阀。

厂家直销高仿韩国永泰YT-1000型系列电气阀门定位器

此宝贝名称：先导阀，行业内称：放大器，

2 作用

作用是：力平衡原理通过喷嘴调节气体流量的输出大小。

先导阀是阀门定位器的主要部件之一。先导阀就像是人的心脏一样，非常关键。好的先

导阀可以保证定位器的精确动作和使用寿命。

是电气阀门定位器的核心部件。也是易损坏部件。欢迎新老客户购买备件使用。

反馈部分

反馈部分模块结构简图：

YT-1000系列电气阀门定位器为我厂引进国外先进技术，并采用进口元件研制而成。该系列定位器除原有阀门定位器功能外，另有阀门位置信号反馈功能、还可以带阀门开度LCD现场显示功能。

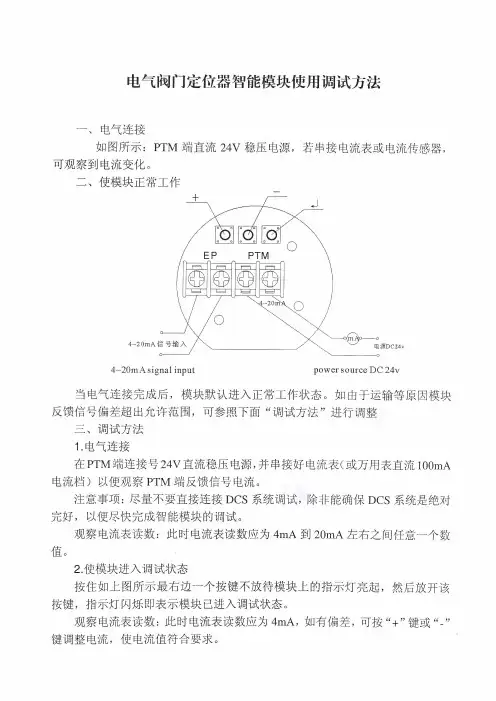

4 反馈信号调整：

调整反馈信号以前，需先调整好定位器，并正确连接DC24v反馈用电源。序

号

操作按键说明电流表读数LED灯状态

1 长按“SET”

确定键

打开上盖。

按住“ SET/确定键”。

当模块LED指示灯全亮然后慢闪烁，

放开按键，系统进入调试状态。

在调整之前不定

LED灯全亮

后慢闪烁几

下

2 短按“SET”

确定键

给定定位器输入信号为4mA，待电流

表读数达到整定值后，按一下“确定

键”。

即表示4mA位置调整完毕，系统自

动进入8mA位置调整等待状态。（可

通过“+”“-”）键调整，具体见最

后备注项

4.00MA→8.00MA

左右

LED灯闪烁

一下

3 短按“SET”

确定键

给定定位器输入信号为8mA，待电流

表读数达到整定值后，按一下“确定

键”。

即表示8mA位置调整完毕，系统自

动进入12mA位置调整等待状态。

（可

通过“+”“-”）键调整，具体见最

后备注项

8.00MA→12.00MA

左右

LED灯闪烁

一下

4 短按“SET”

确定键

给定定位器输入信号为12mA，待电

流表读数达到整定值后，按一下“确

定键”。

即表示12mA位置调整完毕，系统自

动进入16mA位置调整等待状态。

（可

通过“+”“-”）键调整，具体见最

后备注项

12.00MA→16.00MA

左右

LED灯闪烁

一下

5 短按“SET”

确定键

给定定位器输入信号为16mA，待电

流表读数达到整定值后，按一下“确

定键”。

即表示16mA位置调整完毕，系统自

动进入20mA位置调整等待状态。

（可

通过“+”“-”）键调整，具体见最

16.00MA→20.00MA

左右

LED灯闪烁

一下

后备注项

6 短按“SET”

确定键

给定定位器输入信号为20mA，待电

流表读数达到整定值后，按一下“确

定键”。

此时LED灯会闪烁几下后保持一个

亮度不变，表示调整完毕。（可通过

“+”“-”）键调整，具体见最后备

注项

变化几次回到

20.00MA

LED灯闪烁

几下

备注

＋：增加

键－：降

低键

当调整反馈信号时，如遇到系统返回

的电流信号偏差超出可接受范围，可

按“+”或“-”来提高或降低输出电

流，使反馈信号达到允许值。

有偏差的值→整定

值

说明：“+”、

“-”键2-6

步骤可能会

用到

如需要在给定信号4mA的位置返回20mA反馈信号，可在第一步时给定定

位器输入信号为20mA，然后每步调整时按20mA－16mA－12mA－8mA－4mA 依次递减定位器的输入信号。

注意：反馈信号电流在出厂时已经过整定，误差不会超过0.5mA。
