自动喷水灭火系统设计 (6)水力计算

自动喷水灭火系统设计 (6)水力计算

水力计算9. 1 系统的设计流量9. 1. 1 喷头的流量应按下式计算:系统最不利点处喷头的工作压力应计算确定。

9. 1. 2 水力计算选定的最不利点处作用面积宜为矩形,其长边应平行于配水支管,其长度不宜小于作用面积平方根的1.2倍。

9. 1. 3 系统的设计流量,应按最不利点处作用面积内喷头同时喷水的总流量确定:9. 1. 4 系统设计流量的计算,应保证任意作用面积内的平均喷水强度不低于本规范表5.0.1和表5.0.5-1~表5.0.5-6的规定值。

最不利点处作用面积内任意4只喷头围合范围内的平均喷水强度,轻危险、中危险级不应低于本规范表5.0.1规定值的85%;严重危险级和仓库危险级不应低于本规范表5.0.1和表5.0.5-1~表5.0.5-6的规定值。

9. 1. 5 设置货架内置喷头的仓库,顶板下喷头与货架内喷头应分别计算设计流量,并应按其设计流量之和确定系统的设计流量。

9. 1. 6 建筑内设有不同类型的系统或有不同危险等级的场所时,系统的设计流量,应按其设计流量的最大值确定。

9. 1. 7 当建筑物内同时设有自动喷水灭火系统和水幕系统时,系统的设计流量,应按同时启用的自动喷水灭火系统和水幕系统的用水量计算,并取二者之和中的最大值确定。

9. 1. 8 雨淋系统和水幕系统的设计流量,应按雨淋阀控制的喷头的流量之和确定。

多个雨淋阀并联的雨淋系统,其系统设计流量,应按同时启用雨淋阀的流量之和的最大值确定。

9. 1. 9 当原有系统延伸管道、扩展保护范围时,应对增设喷头后的系统重新进行水力计算。

9. 2 管道水力计算9. 2. 1 管道内的水流速度宜采用经济流速,必要时可超过5m/s,但不应大于10m/s。

9. 2. 2 每米管道的水头损失应按下式计算:9. 2. 3 管道的局部水头损失,宜采用当量长度法计算。

当量长度表见本规范附录C。

9. 2. 4 水泵扬程或系统入口的供水压力应按下式计算:9. 3 减压措施9. 3. 1 减压孔板应符合下列规定:1 应设在直径不小于50mm的水平直管段上,前后管段的长度均不宜小于该管段直径的5倍;2 孔口直径不应小于设置管段直径的30%,且不应小于20mm;3 应采用不锈钢板材制作。

自动喷水灭火系统设计流量算式的探讨(精)

自动喷水灭火系统设计流量算式的探讨(精)

自动喷水灭火系统设计流量算式的探讨(精)筑龙网 w w .z h u l o n g .c o m 自动喷水灭火系统设计流量算式的探讨杨爱明程建华孙经贤提要: 分析认为《自动喷水灭火系统设计规范》(GBJ84 - 85 和(GB50084 - 2001中系统设计流量算式存在着不够完善或比较繁琐,且难实际操作的问题。

提出以(G B50084 - 2001 第9.1.4条规定的喷水强度为基点,计算出系统最大和最小设计流量,再根据实际作用面积内安装的喷头数确定系统设计流量的算法。

关键词:自动喷水灭火系统设计流量算式1 自动喷水灭火系统设计流量的计算《自动喷水灭火系统设计规范》(GBJ84 - 85 (以下简称“原自规” 第7.1.1 条:“自动喷水灭火系统设计秒流量,宜按下式计算。

”其算式为: Qs = 1.15 ~ 1.30Q1 (1式中Qs ———系统设计秒流量,L/ s ;Ql ———喷水强度与作用面积的乘积,L/ s 。

由式(1可见,系统设计流量是以作用面积内全部喷头的喷水量至少应等于规范规定的喷水强度为基点,再考虑水力计算,是从作用面积内最不利点处算起,其它有利点处喷头工作压力较最不利点处大,因此用 1.15~1.30的系数作流量修正系数。

这种算式只能算是一种估算,因为它没有考虑作用面积内安装的喷头数量和实际的喷水不均匀性。

《自动喷水灭火系统设计规范》( GB50084 -2001 (以下简称“新自规”9.1.3条:“系统的设计流量,应按最不利点处作用面积内喷头同时喷水的总流量确定。

”其表达式为(2 式中Qs ———系统设计流量,L/ s ;筑龙网 w w .z h u l o n g .c o mqi ———最不利点处作用面积内各喷头节点的流量,L/ min ;n ———最不利点处作用面积内的喷头数。

算式(2看来比较完善,但实际如何操作,条文没有说明。

我们认为首先必须搞清楚,一“最不利点处作用面积”如何界定?二作用面积内喷头节点流量计算时,起始点喷头工作压力如何设定?“最不利点处作用面积”,易误解为:离喷淋水泵供水最高、最远处的作用面积。

自动喷淋系统计算

自动喷淋系统计算

自动喷淋系统计算1、设计数据设计喷水强度qp=6L/min·m 2,计算作用面积160m 2,最不利点喷头出口压力p=50kpa.。

室内最高温度40℃,采用68℃温级玻璃球吊顶型(或边墙型)d=15闭式喷头。

一个喷头的最大保护面积为12.5m 2。

布置在电梯前的走廊上。

在走廊上单排设置喷头,其实际的作用面积为22.5m 2轻危险级、中级场所中配水支管2、流量计算(1)理论设计流量:s L m L Q /1660160min /62=⨯•=(2)一个放火分区的实际作用面积的计流量:s L m L q /25.2605.22min /62=⨯•=3、喷头布置的间距计算:(1)一个喷头最大保护半径,A=12.5m 2 R=14.35.12=1.9m (2)走廊最宽为1.5m ,所以b=0.75m 喷头的最大间距为:S=222b R -=2275.09.12-=3.4m (3)喷头的个数: n=S L =54.32.16≈个 4、水力计算最不利层自喷各支管段的计算根据图2--21最不利层喷头计算图图2—2(1)各支管段的流量计算:①a 处的喷头出水量;/94.050133.0S L H k q a a === a-b 管采用DN=25mm ,A=0.4367h a-b =210b a ALq -=294.04.34367.010⨯⨯⨯=13.1KpaHb=Ha+ha-b=50+13.1=63.1Kpa②b 处的喷头出水量;/06.11.63133.0S L H k q b b === q b-c =q a +q b =0.94+1.06=2.00L/S b-c 管采用DN=32mm ,A=0.09386h b-c =210c b ALq -=200.24.309386.010⨯⨯⨯=12.76Kpa H c = H b +H b-c =63.1+12.76=75.86Kpa③c 处的喷头出水量;/16.186.75133.0S L H k q c c ===④其它喷头都以上面一样算,为了计算简便以表格的形式。

消防栓系统水量和喷淋系统水量计算题例题

消防栓系统水量和喷淋系统水量计算题例题

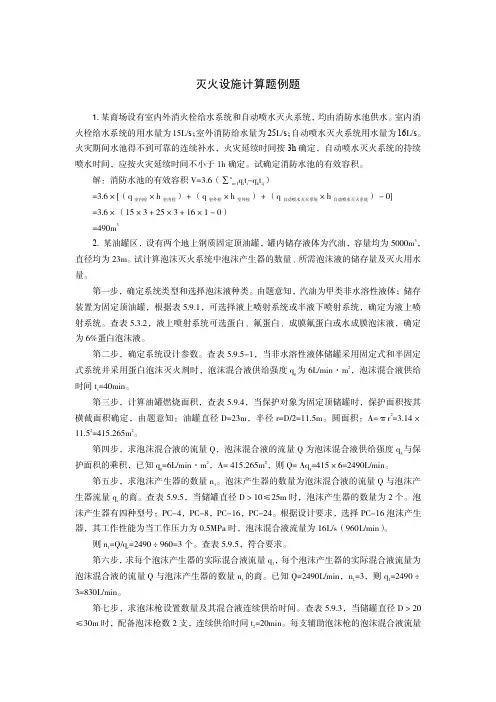

灭火设施计算题例题1.某商场设有室内外消火栓给水系统和自动喷水灭火系统,均由消防水池供水。

室内消火栓给水系统的用水量为15L /s ;室外消防给水量为25L /s ;自动喷水灭火系统用水量为16L /s 。

火灾期间水池得不到可靠的连续补水,火灾延续时间按3h 确定,自动喷水灭火系统的持续喷水时间,应按火灾延续时间不小于1h 确定。

试确定消防水池的有效容积。

解:消防水池的有效容积V=3.6(∑nn=1q i t i -q b t ij )=3.6×[(q 室内栓×h 室内栓)+(q 室外栓×h 室外栓)+(q 自动喷水灭火系统×h 自动喷水灭火系统)-0]=3.6×(15×3+25×3+16×1-0)=490m32.某油罐区,设有两个地上钢质固定顶油罐,罐内储存液体为汽油,容量均为5000m 3,直径均为23m。

试计算泡沫灭火系统中泡沫产生器的数量、所需泡沫液的储存量及灭火用水量。

第一步,确定系统类型和选择泡沫液种类。

由题意知,汽油为甲类非水溶性液体;储存装置为固定顶油罐,根据表5.9.1,可选择液上喷射系统或半液下喷射系统,确定为液上喷射系统。

查表5.3.2,液上喷射系统可选蛋白、氟蛋白、成膜氟蛋白或水成膜泡沫液,确定为6%蛋白泡沫液。

第二步,确定系统设计参数。

查表5.9.5-1,当非水溶性液体储罐采用固定式和半固定式系统并采用蛋白泡沫灭火剂时,泡沫混合液供给强度q g 为6L/min·m 2,泡沫混合液供给时间t 1=40min。

第三步,计算油罐燃烧面积,查表5.9.4,当保护对象为固定顶储罐时,保护面积按其横截面积确定,由题意知:油罐直径D=23m,半径r=D/2=11.5m。

圆面积:A=πr 2=3.14×11.52=415.265m 2。

第四步,求泡沫混合液的流量Q,泡沫混合液的流量Q 为泡沫混合液供给强度q g 与保护面积的乘积,已知q g =6L/min·m 2,A=415.265m 2,则Q=Aq g =415×6=2490L/min。

自动喷淋系统的计算

自动喷淋系统的计算

自动喷淋系统的计算自动喷淋系统由水源、加压贮水设备、喷头、管网、报警阀等组成。

自动喷淋系统前十分钟所用水由设在高位水箱提供,十分钟至一小时的喷淋用水由地下室贮水池提供。

根据规范中的要求选择闭式喷水灭火系统。

自动喷淋灭火系统的基本数据(1)喷头的选择《自动喷洒灭火系统设计规范》,闭式湿式自动喷水灭火系统适用范围:因管网及喷头中充水,故适用于环境温度为4~700C之间的建筑物内,所以选用闭式湿式喷头。

(2) 由于该建筑为中度危险等级,喷头总数大于800 个,故需进行分区,地下一层至五层为低区,六至二十七层为高区。

本系统设置7个报警阀,每个报阀组控制的最不利喷头处,都设末端试水装置,每层最不利喷头处均设直径为25mm的试水阀。

每个报警阀部位都设有排水装置,其排水管径为试水阀直径的2倍,取50mm。

(3)查高规,自动喷水灭火系统的基本设计数据见下表:表3-1最不利点喷头最低工作压力不应小于0.05MPa。

(4)管径确定如下表自动喷洒管径确定表表3-2喷头的布置根据建筑物结构与性质,本设计采用作用温度为68℃闭式吊顶型玻璃球喷头,喷头采用2.5m×3.0m和2.7m×3.0m矩形布置,使保护范围无空白点。

作用面积划分作用面积选定为矩形,矩形面积长边长度:L=1.2F=(1.2×160)m=15.2m,短边长度为:10.5m。

最不利作用面积在最高层(五层和二十七层处)最远点。

矩形长边平行最不利喷头配水支管,短边垂直于该配水支管。

每根支管最大动作喷头数n=(15.2÷2.5)只=6只作用面积内配水支管N=(10.5÷3)只=3.5只,取4只动作喷头数:(4×6)=24只实际作用面积:(15.2×9.8)2m=148.962m﹤1602m水力计算(采用作用面积)从系统最不利点开始进行编号,直至水泵处,从节点 1 开始,至水池吸水管为止,进行水力计算。

自动喷水灭火系统的设计计算例题

自动喷水灭火系统的设计计算例题

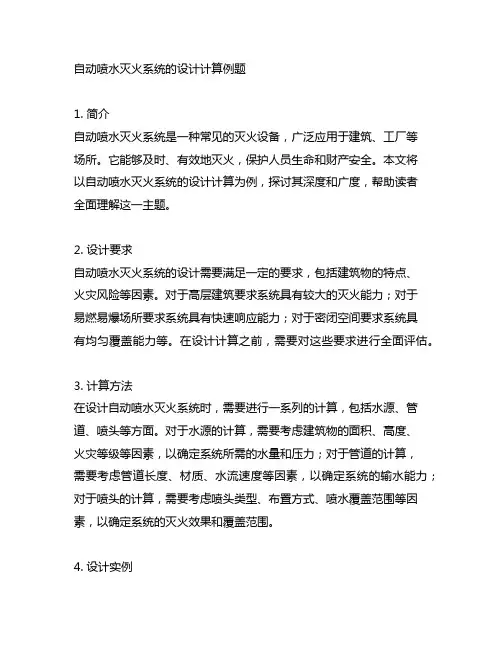

自动喷水灭火系统的设计计算例题1. 简介自动喷水灭火系统是一种常见的灭火设备,广泛应用于建筑、工厂等场所。
