网络机房机柜、设备布置、验收要求文档

网络机房机柜、设备布置、验收要求文档

网络机房机柜、设备布置、验收要求文档---1. 引言本文档旨在规定网络机房中机柜、设备布置以及验收要求,以确保网络环境的正常运行和安全性。

准确配置和安装机柜及设备是网络建设的基础,同时验证和验收过程可以保证机柜布置符合要求并满足功能需求。

2. 机柜布置要求2.1 机柜选择- 机柜应具备合适的尺寸,以容纳网络设备和配线管理。

- 机柜应具备良好的散热能力和通风系统,以确保设备正常工作温度。

2.2 机柜布局- 机柜内的设备布局应合理,以确保空间充分利用。

- 机柜内的设备安装应遵循制造商的规定和指南。

- 连接设备的电缆和数据线应有序布置,并使用适当的配线管理工具。

2.3 机柜标识- 机柜上应有清晰的标识,包括机柜编号、设备名称和端口信息。

3. 设备布置要求3.1 网络设备选择- 网络设备应根据实际需求进行选择,并具备合适的性能和功能。

- 网络设备应符合相关法规和安全要求。

3.2 设备安装与布线- 设备的安装应符合制造商的规定和指南。

- 电源线和数据线等布线应整齐、有序,并采用适当的固定和保护措施。

- 网络设备的布置应方便维护和管理。

4. 验收要求4.1 机柜验收- 检查机柜是否完好无损,外观是否良好,通风系统是否正常运行。

- 检查机柜内设备的布局和标识是否符合要求。

- 测试机柜内设备的电源和网络连接是否正常。

4.2 设备验收- 检查网络设备的外观是否完好,是否符合规定要求。

- 检查设备的配置是否正确,并测试设备的各项功能是否正常。

- 测试设备的网络连接和数据传输是否稳定。

5. 结论本文档所述的网络机房机柜、设备布置和验收要求,有助于确保网络机房的正常运行和安全性。

正确配置机柜和设备,并按照验收要求进行验证,可以提高网络环境的可靠性和性能。

以上是网络机房机柜、设备布置、验收要求的文档。

机房布线施工规范标准

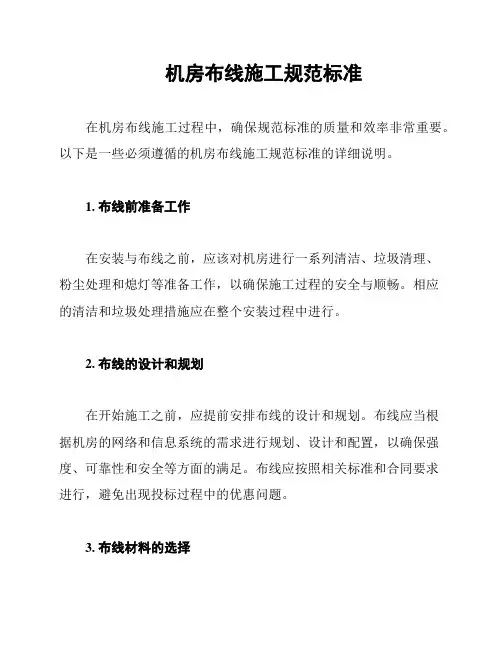

机房布线施工规范标准

机房布线施工规范标准
在机房布线施工过程中,确保规范标准的质量和效率非常重要。

以下是一些必须遵循的机房布线施工规范标准的详细说明。

1. 布线前准备工作
在安装与布线之前,应该对机房进行一系列清洁、垃圾清理、
粉尘处理和熄灯等准备工作,以确保施工过程的安全与顺畅。

相应
的清洁和垃圾处理措施应在整个安装过程中进行。

2. 布线的设计和规划
在开始施工之前,应提前安排布线的设计和规划。

布线应当根
据机房的网络和信息系统的需求进行规划、设计和配置,以确保强度、可靠性和安全等方面的满足。

布线应按照相关标准和合同要求
进行,避免出现投标过程中的优惠问题。

3. 布线材料的选择
布线材料的选择应根据业主需求、设计规定、安全性和环保等方面的综合要求进行。

材料应选用符合国家标准和产业标准的优质材料,应符合机房的特定要求。

4. 布线工艺和施工要求
布线工艺和施工要求主要包括:线缆走向的确定、线缆铺设方式的确定、走道、天花板、地板等铺设工艺的进行、接头安装方法与接头固定等。

在施工过程中,应注意材料的搭配和位置的摆放,并避免安装过程中发生损失或不良影响。

5. 安装调试与验收
在机房布线安装之后,应进行调试、功能测试和人为破坏的抗性测试,以确认所有设备和工艺的可靠性和完整性。

验收程序应按照工程验收规范的要求来进行,以确保机房布线的质量。

根据上述机房布线施工规范标准,我们可以确保机房布线施工工作的质量和效率,为机房和网络信息的顺畅运行提供了保障。

机房布线规范标准

机房布线规范标准

机房布线规范目录机房布线规范1目录3第一章总则4第二章机房环境要求5第三章机架基本要求7第四章设备机架安装及摆放标准8第一节设备安装前要求8第二节机架加固与防震8第三节设备机架安装8第四节外围终端设备9第五节电缆走线架(走线槽道)9第五章机房线缆要求10第一节信号线缆布放要求10第二节电源线布放要求10第三节尾纤布放要求12第六章标签规范13第一节线缆标签格式13第二节设备标签17第一章总则第一条为了加强机房通信质量管理,为数据设备提供安全、稳定、标准、优质的机房环境,根据相关法律、法规及信息产业部政策文件,结合运达实际情况制定本规范。

第二条本规范适用于机房,作为数据机房建设和管理相关依据。

第三条本规范未涉及到的内容应当在保证机房安全、稳定、标准、优质的原则下协商实施,并将此类问题及解决方案及时上报有限公司,以备今后修订规范时参考补充。

第四条本规范的解释权所属有限公司网络部。

第五条本规范自发布之日起执行。

第二章机房环境要求第六条机房应提供公共操作间及工作区,用于设备调试及维护,以尽量减少维护人员进入设备区。

有条件的机房可以考虑设置辅房,用于工程期间设备的临时存放。

第七条为了适应运达数据业务的迅速发展,数据机房应设置维护专区,用于放置试点设备。

对维护专区具体要求如下:1.物理区域的隔离:由于试点设备经常需要进行现场维护测试,为了确保整体网络安全,维护专区应与其他区域物理隔离。

2.专用的网络接入设备:为了尽可能减少试点设备对运营网络的影响,维护专区应通过专门的设备接入运营网络。

网络接入设备需具备安全隔离的能力。

3.试点设备测试结束后,如果正式投入运营,需要割接出维护专区,纳入正常运营网络统一管理。

第八条机房不应有易燃易爆品、污染气体、强电磁场、强震动源、强噪声源及所有危害系统正常操作或运行的因素。

第九条机房所有门窗应密封,同时避免阳光直射,以减少尘埃、噪音等外来干扰,机房各门及走道的尺寸应保证设备运输方便。

网络布线规范要求

网络布线规范要求

网络布线规范要求-CAL-FENGHAI.-(YICAI)-Company One1网络布线规范一、每根网线的两头要用独立的标志标记出来,比如用白色的标签在两头同时标记“A1”,用以表示是一根线的两头,两头标签一致,如遇多层建筑,标签为“A—B”方式,“A”为楼层数,“B”为网孔号,如2楼的20号网线,标签为“2—20”,单层建筑楼层数可以忽略。

若只有一排房间编号由“从东向西”“从南向北”进行编号。

若有两排房间,如果是东西走向,就从东南房间顺时针进行编号;如果是南北走向,就从西南房间顺时针编号。

二、布线过程中不允许将网线折死弯,网线不能有硬伤,一定要爱护网线,比如将网线捆好,不要踩网线,搬运东西的时候不要砸到网线等。

三、工程采用的网线是超五类非屏蔽式双绞线,品牌可采用AMP、阿尔卡特、朗讯等品牌。

四、当网线与强电交叉或平行分布时,不能将网络线路和电源线路铺设在同一管槽内,也不能将网线与电源穿入同一墙面孔内。

五、机房的网线要按交换机的位置留2米左右的余量。

六、机房到每个网点的网线,中间不能有接头,不能折死弯,不能被挤压,安装RJ45模块,如不用RJ45模块,直接放线即可;放线的原则是根据电脑的具体位置,将网线按直角的走法留到电脑的摆放位置,然后留出1米左右的余量。

七、每根网线的长度不得超过一百米,以防衰减。

光缆标签规范一、光缆盒上标注明确光缆另一端的地点。

二、光缆尾纤上两端标明光缆的走向。

三、光缆在机柜中整齐走向。

四、光缆编号,以设备管理系统的为准。

交换机标签规范一、交换机管理地址。

二、交换机安装位置。

三、交换机编号,以设备管理系统的为准。

2。

机房布线规范

机房布线规范

机房布线规范机房布线时不得随意,网线应在现场进行实际布线,新建或整改机房时,网线、光纤跳接线不准许使用同一理线器或机柜理线槽,应分别在各自专用理线器或机柜理线槽中进行布线,并且设备电源线与网线、光纤跳接线不准许相互缠绕,应与网线、光纤跳接线分开单独进行捆扎。

网线若与强电线路平行,网线与强电线路应保持适当距离,在整理、绑扎网线、光纤跳接线时,固定扎绳严禁绑扎过紧。

一、设备电源线布线规范1、UPS电源输出插座只做为连接其他电源插座的专用插座,不得连接任何网络设备电源线。

2、当机房存在多台设备机柜时,设备电源线不得跨机柜进行连接及布线。

3、设备电源线应布线于设备安装位置所对应的机柜背面,按照设备实际排列顺序,根据实际情况将设备电源线有序捆扎于机柜背面两侧,如机柜背面具备理线槽,应根据实际情况将设备电源线有序布线于机柜背面两侧理线槽中,并进行相应捆扎。

二、网线布线规范1、在单台机柜内布线时,网线布线规范(参考机柜内设备布局图)a、交换机一连接到机框一或交换机二连接到机框三时,网线布线规范交换机一的前16个端口应与机框一的卡槽一一对应,及交换机一的RJ-45端口1连接到机框一从左至右第1个卡槽的RJ-45端口,交换机一的RJ-45端口2连接到机框一从左至右第2个卡槽的RJ-45端口,以此类推。

布设网线时,网线应从交换机一RJ-45端口出线并向下延伸,从网线布线专用理线器上侧分线槽穿入网线布线专用理线器中(注:针对交换机进行网线布设时,应将交换机端口1和2的网线布入理线器从左至右第一个分线槽中,将交换机端口3用理线器下侧分线槽穿出向下接入机框一相应卡槽的RJ-45端口(注:针对机框进行网线布设时,应将机框从左至右第一个卡槽RJ-45端口网线布入理线器从左至右第一个分线槽中,将机框从左至右第二个卡槽RJ-45端口网线布入理线器从左至右第二个分线槽中,以此类推),交换机二连接到机框三,布线规则同理。

b、交换机一或二连接到机框二时,网线布线规范交换机一的后8个端口应与机框二的前8个卡槽一一对应,及交换机一的RJ-45端口17连接到机框二从左至右第1个卡槽的RJ-45端口,交换机一的RJ-45端口18连接到机框二从左至右第2个卡槽的RJ-45端口,以此类推。

机房网络设备布线要求规范

机房网络设备布线要求规范

连尚网络机房布线规范文档修订记录序号1. 版本号1.0修订日期2018-1-29修订概述初稿完成修订人章明辉批准人备注连尚网络机房布线规范 (1)1. 概述 (4)2. 名词解释和互联说明 (6)3. 机房内布线规范 (9)3.1 核心设备布线规范 (9)3.2 内网接入布线规范 (10)3.3 桥架内布线规范 (11)3.4 机柜内布线规范 (12)3.4 线缆标签规范 (14)1. 概述随着连尚业务的不断发展,IDC 规模越来越大。

为了提高连尚IDC 新到网络设备上线交付时间及效率,,对机房的光纤和网线布放方面提出了更高的要求与标准,文档中总结规划了相对更符合当下IDC 网络设备布线规范操作及验收标准方面的具体解决方案。

此文档目的为了指导服务商在网络设备光纤和网线布放、电源捆绑能够更标准、更规范,统一网络建设布线验收标准。

2. 名词解释和互联说明机房网络互联拓扑:TOR :内网接入交换机, 1U 的盒式网络设备,配备 48 个 10G 光口和 4 个 40G 光口; 10G 光口用AOC 线缆下联服务器万兆端口, 40G 光口用 MPO 光纤上联到机房内网核心,单台 TOR 覆盖 2 个机柜的服务器接入;ILO :服务器 ILO 接入交换机, 亦称管理网接入交换机, 1U 的盒式网络设备, 配备 48 个 10/100/1000M自适应电口和 1 个 1/10G 光口, 48 个电口下联服务器千兆网口和网络设备MGMT 端口; 光口用 10G多模光纤上联到机房管理网核心,单台ILO 覆盖 2 个机柜的服务器和网络设备接入;ISP 安全 设备外网边界外网边界外网核心 外网核心接入接出 接入接出数据中心核心 数据中心核心内网 核心 内网 核心 内网 核心 内网 核心TORTOR内网核心:网络核心设备,框式网络设备,配备多个40G 光口和10G 光口等(具体看情况配置),40G 光口通过MPO 光纤下联至机房内TOR ,40G 光口通过MPO 光纤上联至机房数据中心核心设备;数据中心核心:网络核心设备,框式网络设备,配备多个40G 光口和10G 光口等(具体看情况配置),40G 光口通过MOP 光纤下联至内网核心,10G 光口通过10G 单模光纤连接传输(专线),10G 光口通过10G 多模光纤连接统一接入接出设备;统一接入接出设备:类似于NAT 转换设备,用于公网与私网地址之间转换,单台配备多个10G 光口,10G 光口通过多模光纤下联数据中心核心,上联外网核心;另外通过10G 多模光纤连接会话同步交换机,用于不同设备间会话同步;外网核心:外网区域核心网络设备,配备40G 和10G 光口,10G 光口通过多模光纤下联至统一接入接出、独立外网区域的外网接入以及安全设备,40G 光口通过MPO 光纤上联外网边界;外网边界:与ISP 互联的网络设备,配置40G 和10G 光口,10G 光口通过单模光纤上联至ISP 设备,另外10G 光口通过多模光纤连接安全设备,40G 光口通过MPO 光纤下联外网核心;10G -AOC 线缆:类似于光纤的线材,两端集成了光模块,用于TOR 交换机与服务器万兆网口之间连接;管理网线:六类或者超六类铜缆线,RJ45 接头,用于ILO 接入交换机与服务器千兆网口及网络设备MGMT 口之间连接;3. 机房内布线规范同一IDC ,同一规格机架,布线方式应总体一致,方便日常运维。

公司设备机房建设要求 网络布线要求

公司设备机房建设要求  网络布线要求

分公司设备机房建设要求
各分公司必须建设交换设备机房,负责本地网络接入、本地通讯接入以及与总公司的连接。

设备机房必须达到如下要求:
(一)面积不少于15平方米,如果有支公司接入,则要求不少于25平方米;
(二)施工必须满足设备机房施工及验收规范SJ/T30003-
93要求;
(三)良好的防静电措施。

如:防静电地板、防静电服、防静电鞋等。

防静电地板必须接地,接地电阻不大于4 欧姆;
(四)设置温度调节设备;
(五)保持室内无尘土、通风良好;
(六)室内照明不低于150Lx,载重量不小于200牛/平米。

(七)最少须购置3个标准机柜,用于安装各种通讯、路由、交换设备以及配线架;
(八)电源插座每个容量不少于300W,每个机柜不少于16个电源接入口;
(九)符合国家有关防火规范,并具有严格安保措施。

1。

机房布线规范

机房布线规范

综合布线规范要求1.机房所有的线路必须捆扎整齐,线路两头做好线路标签。

2.机房所有的线路的布放必须在机房内的走线架上走线,绝对不可以在机房内随意乱飞线、跳线。

3.机房内线路的布放一定要按照强弱电分开走线。

4.机柜内线路的捆扎,按照在面对机柜背面左强(电)右弱(电)的规定进行捆扎。

5.机房内所布放的光纤跳线,如需要从走线架走线的话,一定要给光纤跳线套管或对光纤跳线有所保护后才可以布放。

6.光纤跳线在布放时,要注意线路的弯曲度,弯曲半径不可小于线路直径的10 倍;不可过力的拉伸光纤;光纤头在布放线过程中要注意保护,不要碰撞,以免光头破碎或表面磨花。

7.对于线路焊接一定要牢固,不可出现虚焊、漏焊的情况出现。

8.对于机房内确定是不用的线路,应该及时进行清理。

9.对于机柜内临时不用的线路也应该予以捆扎整齐或盘好放于机柜内。

10.综合布线系统还要求有很好安全性,这就要求所有的线缆都要进行端接,即使不用的线对也要做好端接.11.综合布线系统必须遵循的原则是可靠性,这就要求采用经过国际认证的线缆进行布线。

12.在综合布线系统中网线与强电线缆要隔开至少18CM,最好不要与强电线缆长距离并行,尽量少交叉,必要时使用屏蔽双绞线。

办公室卫生管理制度一、主要内容与适用范围1.本制度规定了办公室卫生管理的工作内容和要求及检查与考核。

2.此管理制度适用于本公司所有办公室卫生的管理二、定义1.公共区域:包括办公室走道、会议室、卫生间,每天由行政文员进行清扫;2.个人区域:包括个人办公桌及办公区域由各部门工作人员每天自行清扫。

1. 公共区域环境卫生应做到以下几点:1)保持公共区域及个人区域地面干净清洁、无污物、污水、浮土,无死角。

2)保持门窗干净、无尘土、玻璃清洁、透明。

3)保持墙壁清洁,表面无灰尘、污迹。

4)保持挂件、画框及其他装饰品表面干净整洁。

5)保持卫生间、洗手池内无污垢,经常保持清洁,毛巾放在固定(或隐蔽)的地方。

6)保持卫生工具用后及时清洁整理,保持清洁、摆放整齐。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

连尚网络机房布线规范
文档修订记录
连尚网络机房布线规范 (1)
1.概述 (4)
2.名词解释和互联说明 (5)
3.机房内布线规范 (7)
3.1 核心设备布线规范 (7)
3.2 内网接入布线规范 (8)
3.3 桥架内布线规范 (8)
3.4 机柜内布线规范 (9)
3.4 线缆标签规范 (11)
1.概述
随着连尚业务的不断发展,IDC规模越来越大。

为了提高连尚IDC新到网络设备上线交付时间及效率,,对机房的光纤和网线布放方面提出了更高的要求与标准,文档中总结规划了相对更符合当下IDC网络设备布线规范操作及验收标准方面的具体解决方案。

此文档目的为了指导服务商在网络设备光纤和网线布放、电源捆绑能够更标准、更规范,统一网络建设布线验收标准。

2.名词解释和互联说明
机房网络互联拓扑:
TOR:内网接入交换机,1U的盒式网络设备,配备48个10G光口和4个40G光口;10G光口用AOC 线缆下联服务器万兆端口,40G光口用MPO光纤上联到机房内网核心,单台TOR覆盖2个机柜的服务器接入;
●ILO:服务器ILO接入交换机,亦称管理网接入交换机,1U的盒式网络设备,配备48个10/100/1000M
自适应电口和1个1/10G光口,48个电口下联服务器千兆网口和网络设备MGMT端口;光口用10G 多模光纤上联到机房管理网核心,单台ILO覆盖2个机柜的服务器和网络设备接入;
●内网核心:网络核心设备,框式网络设备,配备多个40G光口和10G光口等(具体看情况配置),40G
光口通过MPO光纤下联至机房内TOR,40G光口通过MPO光纤上联至机房数据中心核心设备;
●数据中心核心:网络核心设备,框式网络设备,配备多个40G光口和10G光口等(具体看情况配置),
40G光口通过MOP光纤下联至内网核心,10G光口通过10G单模光纤连接传输(专线),10G光口通过10G多模光纤连接统一接入接出设备;
●统一接入接出设备:类似于NA T转换设备,用于公网与私网地址之间转换,单台配备多个10G光口,
10G光口通过多模光纤下联数据中心核心,上联外网核心;另外通过10G多模光纤连接会话同步交换机,用于不同设备间会话同步;
●外网核心:外网区域核心网络设备,配备40G和10G光口,10G光口通过多模光纤下联至统一接入
接出、独立外网区域的外网接入以及安全设备,40G光口通过MPO光纤上联外网边界;
●外网边界:与ISP互联的网络设备,配置40G和10G光口,10G光口通过单模光纤上联至ISP设备,
另外10G光口通过多模光纤连接安全设备,40G光口通过MPO光纤下联外网核心;
●10G-AOC线缆:类似于光纤的线材,两端集成了光模块,用于TOR交换机与服务器万兆网口之间
连接;
●管理网线:六类或者超六类铜缆线,RJ45接头,用于ILO接入交换机与服务器千兆网口及网络设备
MGMT口之间连接;
3.机房内布线规范
同一IDC,同一规格机架,布线方式应总体一致,方便日常运维。

核心网络设备,内网接入设备,管理网接入设备等不同角色的网络设备布线都应整齐,光纤和网线不应该挡住网络设备进出风口,不宜预留到机架底部太长,光纤和网线上贴的标签要清晰。

网络设备正面插光纤和网线的方式应尽可能保持一致,对光纤和网线进行摁绑,网络设备背面电源线和网线整齐不杂乱,强弱分开,具有整体感。

3.1 核心设备布线规范
IDC核心网络设备,尤其是内网核心设备,因与TOR互联数量会比较多,因此光纤也会较多。

核心网络设备光纤布放必须整齐,不能横竖乱穿插,机柜内布线美观是网络设备布线规范中重点之一,光纤布放示意图:
光纤从设备的左侧或者右侧垂直布放,布放的地方不能挡住网络设备进出风口。

光纤每隔一段距离用扎带进行捆绑(注:不能用白色固定扎带),但不能捆的太紧且弯曲度不能太大,100 度到 130 度间,通常约110 度(下同),要能松放自如,贴好标签,插到设备端口上后尽量不要将标签挡住,要有留一定长度空间方便拔插光纤。

3.2 内网接入布线规范
内网接入交换机位于机架顶端,内网TOR交换机40G的MPO光纤上联到内网核心,10G-AOC线缆下联至服务器。

ILO交换机1G或者10G端口上联到管理网核心,千兆端口下联服务器,机房2个机柜一台共用一台内网TOR和1台ILO接入交换机(本机柜内用5米线缆,跨相邻机柜用8米线缆),每个机柜内大致放置18台服务器。

光纤和网线布放示意图:
内网接入交换机布放的线缆通过理线器整理,在理线器上每4根网线用扎带做捆绑,每一根网线上标有唯一的一个标签,另一端放到机架内托盘位置。

光纤下放长度无须太长,弯曲度不能太大,贴好标签且上联到不同核心的光纤应尽量用不同颜色的标签来区分。

3.3 桥架内布线规范
机房内网络设备之间互联线缆均需要经过桥架走线(单机柜内除外),桥架内光纤布放示意图:
如图所示,桥架内光纤和网线分开整齐布放,每隔一段距离用扎带捆绑,保持美观。

3.4 机柜内布线规范
机柜内(普通服务器机柜)主要有内网AOC线缆和ILO管理网线线缆,另外有电源线线缆。

因此单机柜内线缆数量会较多,每种线缆都需要在机柜内侧摁扎布放。

如下图所示
不同线缆用不同颜色的线区分,如内网线:蓝色,ILO线:灰色,电源线:黑色,预留的线缆长度不宜过长,能从一侧PDU到另外一侧PDU即可,预留过长线缆会对理线造成影响。

上下两台服务器之间布线及捆绑要求如下图:(因网线有电磁干扰,要做到强弱分开,电源线与网线要分开捆扎)
3.4 线缆标签规范
●核心-内网TOR标签:因单台TOR有4条MPO线分别上联4台内网核心,因此用标签颜色来区分上联到不
同内网核心,如红色、黄色、蓝色、绿色分别对应内网核心1,2,3,4;标签格式统一用“机柜A~机柜B#第几根”模式,如XX机房-02-01~XX机房-01-08#1。

按照习惯,机柜A为核心机柜,机柜B为非核心机柜。

●特殊设备互联标签:无论是网线还是光纤纤等特殊网络设备之间互联布线,标签统一标注为“机架A~
机架B#第几根”模式,如XX机房-02-08~XX机房-01-08#1。

●内网接入交换机-服务器互联标签:正面反映内网接入交换机的机架位和端口信息,反面反映服务器
的机架位信息;如正面 A1-4-J-17-24-Gi1/1,反面 J-17-01(其中A1-4表示机房名,J指的是第J 列,017指的是 17个机柜,24表示第24个托盘位置,Gi1/1 指的是交换机的1/1端口。

反面表示为服务器所在机架位);
注意:
1.单个机柜48U高度,每2U空间上一台服务器,即每2U上一个托盘,从下至上依次对应关系是01、
02、03……24等
2. 因单个机柜有2路PDU供电,因此将2路PDU分别取名为A路和B路,电源标签命名有字母和
数字组成,数字在前字母在后,数字命名均有两位数表示。

例如 01A-24A,01B-24B。
