洗衣机的基本结构和形式
全自动滚筒洗衣机的结构原理及故障维修
子上掉下以及进水不止造成水淹事故； • ★ 洗衣机安装的位置必须有地漏，以防止水淹事故的发生； • ★ 洗衣机安装的位置不能在地面不平且易滑地方，否则容易出现震
动移位的问题； • ★ 洗衣机底部的可调底角，必须调成水平状态；
用手摸洗衣机箱体右下 角排水泵位置，检查洗 衣机排水泵是否振动
是
拧开过滤器门，看排水 泵内是否有杂物堵塞
否
检查排水泵输入端是否 有220V～240V电压
否
检查电源驱动板向排水 泵的输出端是否有 220V～240V电压,若无 电压为电脑板故障，应 更换电脑板
否 若桶内无水，检 查水位传感器及 导压管是否良好
进水管
电机的输入电源
方式：后端插片连 接
排水泵
水泵过滤网（一体式 ）
2.滚筒洗衣机的工作原理
滚筒洗衣机是通过内筒的正反转运动，使得衣物在离心 力作用下被提升筋托起，然后在重力作用下跌落，如 此反复，对衣物产生撞击、摔打和揉搓作用，从而达 到洗净效果。
主要洗净方式： • 1.滚筒的内筒里安装三条提升筋 ，依靠提升筋的作用，将衣物托
滚筒洗衣机的优点： 1、衣物磨损率低，仅为普通洗衣机的1/30； 2、不缠绕、洗涤效果均匀； 主要由其工作原理决定，普通洗衣机主要通过机械力来工作，衣物容 易打卷成团，洗涤不均匀且磨损严重；
3、可以加热洗涤消毒杀菌；
4、省水用水量约为普通波轮洗衣机的40%左右 ；
3.滚筒洗衣机安装使用注意事项
• 3.1包装螺栓的拆卸： • 取下洗衣机的包装箱、包装泡沫、包装袋，特别应注意取下包装螺栓。 • 取出包装螺栓、包装套管，将附件袋中的包装孔盖盖到后盖板的孔中。
2022-2023学年三年级下学期综合实践活动学会使用洗衣机教学设计
2022-2023学年三年级下学期综合实践活动学会使用洗衣机教学设计背景和目的综合实践活动是现代教育的重要组成部分，旨在通过实践的方式激发学生的创造力和创新精神。
因此，在三年级下学期的综合实践活动课程中，我们将把重点放在教授学生使用洗衣机的技能上，并通过课堂演示和现场操作等方式，帮助学生学会使用洗衣机，了解它的基本原理和维护方法。
教学设计教学目标•理解洗衣机的基本原理和组成结构。
•掌握洗衣机的操作方法和维护技巧。
•能够根据不同的衣物种类和洗涤需求，选择不同的洗衣程序和洗涤剂。
•培养学生的团队合作精神和创新意识。
教学内容1.洗衣机的基本原理和组成结构–洗涤原理：摩擦、冲刷、清洗、漂洗和脱水。
–洗衣机的组成结构：电机、减速器、齿轮、传动轴等。
2.洗衣机的操作方法和维护技巧–操作流程：放衣物、加洗涤剂、选择洗涤程序、启动洗衣机、脱水。
–维护技巧：清洗滚筒、拆卸过滤器、清洗排水管道等。
3.选择不同的洗衣程度和洗涤剂–洗衣程序的选择：标准、短洗、深度清洗等。
–洗涤剂的选择：洗衣粉、洗衣液、洗衣皂等。
4.团队合作和创新意识–以小组为单位完成一次洗衣任务，培养学生的团队合作精神。
–鼓励学生在洗衣过程中提出创新点子，为洗衣任务增添乐趣和创新元素。
教学安排1.第一堂课：了解洗衣机的基本原理和组成结构。
–演示洗衣机的内部结构和工作原理。
–介绍洗衣机的各个部位和作用。
2.第二堂课：学会操作洗衣机和维护技巧。
–分组进行现场操作演示和讲解。
–学生通过操作洗衣机来体验洗衣的整个过程。
3.第三堂课：选择不同的洗衣程序和洗涤剂。
–分组讨论和分享洗衣程序和洗涤剂选择的技巧。
–培养学生的独立思考能力和判断能力。
4.第四堂课：完成洗衣任务并总结–洗衣任务分为学生小组进行，每个小组完成一个洗涤任务。
–学生通过小组合作完成洗衣任务，增强了合作精神。
–最后进行总结和答疑，巩固学生的知识。
教学评价此次综合实践活动的评价将通过以下几个方面进行：1.学生发表看法。
教你如何正确使用洗衣机
教你如何正确使用洗衣机洗衣机是现代家庭中必备的电器之一，它的出现极大地方便了我们的生活。
然而，很多人在使用洗衣机时存在一些误区，甚至不注意正确的操作方法。
本文将详细介绍如何正确使用洗衣机，以帮助大家更好地利用这一家电。
一、洗衣机的基本结构和工作原理洗衣机主要由外壳、电机、进水系统、排水系统、控制系统等组成。
电机通过带动机械部件使内桶旋转，从而实现衣物的清洗。
二、洗衣机的使用前准备在使用洗衣机之前，需要做一些准备工作。
首先，检查洗衣机的电源线是否插好，插口是否接地良好。
其次，确认洗衣机的进水管是否连接稳固，水龙头是否打开。
最后，检查洗衣机内桶是否为空，确保内部洁净。
三、正确选择洗衣程序洗衣机一般会提供多种洗涤程序供用户选择，如标准洗、轻柔、快洗等。
在选择洗衣程序时，需根据衣物的材质和脏污程度进行合理选择。
常见的衣物材质如棉质、毛织品和丝绸等都有对应的洗涤程序，选择适当的程序可以更好地保护衣物。
四、合理放置衣物在放置衣物时，需要注意以下几点。
首先，避免将衣物过多地放入洗衣机，以免影响洗涤效果和内桶的正常旋转。
其次，尽量将衣物分成重量相近的几份，均匀放置在内桶中，以保证洗涤的均匀性。
最后，避免将有易碎物品和硬物品一起洗涤，防止对洗衣机和衣物造成损坏。
五、使用合适的洗涤剂洗衣机的洗涤效果很大程度上与洗涤剂的选择有关。
在选择洗涤剂时，可以根据洗衣机的使用说明或者洗衣剂包装上的标示来确认使用的剂量和种类。
同时，注意洗涤剂的质量，选择正规品牌和合格产品，以免对衣物和洗衣机产生不良影响。
六、掌握正确的操作方法在使用洗衣机时，掌握正确的操作方法能够提高洗涤效果和延长洗衣机的使用寿命。
首先，合理设置洗衣机的洗涤时间和转速，根据衣物的材质和脏污程度进行设置。
其次，合理选择洗涤剂溶解时间，避免剂量过多或过少。
最后，在洗涤过程中，尽量避免频繁开启洗衣机的盖子，以免破坏洗衣机内部的洗涤环境。
七、注意洗后的处理洗衣机完成洗涤后，需要及时将衣物取出并做好相应的处理。

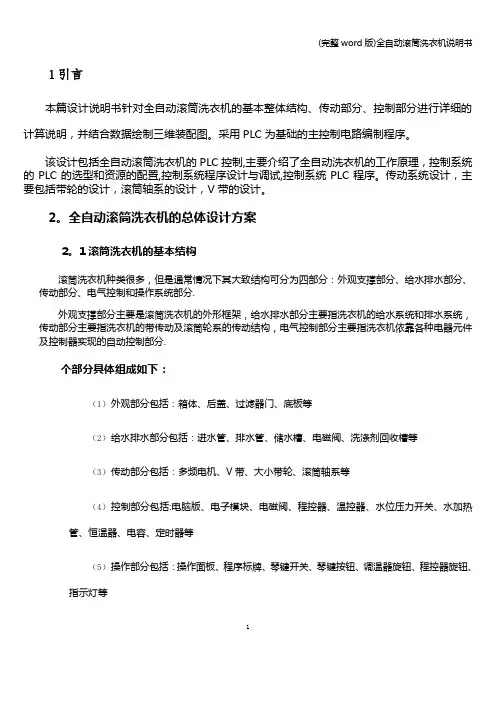

(完整word版)全自动滚筒洗衣机说明书
1引言本篇设计说明书针对全自动滚筒洗衣机的基本整体结构、传动部分、控制部分进行详细的计算说明，并结合数据绘制三维装配图。
采用PLC为基础的主控制电路编制程序。
该设计包括全自动滚筒洗衣机的PLC控制,主要介绍了全自动洗衣机的工作原理，控制系统的PLC的选型和资源的配置,控制系统程序设计与调试,控制系统PLC程序。
传动系统设计，主要包括带轮的设计，滚筒轴系的设计，V带的设计。
2。
全自动滚筒洗衣机的总体设计方案2。
1滚筒洗衣机的基本结构滚筒洗衣机种类很多，但是通常情况下其大致结构可分为四部分：外观支撑部分、给水排水部分、传动部分、电气控制和操作系统部分.外观支撑部分主要是滚筒洗衣机的外形框架，给水排水部分主要指洗衣机的给水系统和排水系统，传动部分主要指洗衣机的带传动及滚筒轮系的传动结构，电气控制部分主要指洗衣机依靠各种电器元件及控制器实现的自动控制部分.个部分具体组成如下：（1）外观部分包括：箱体、后盖、过滤器门、底板等（2）给水排水部分包括：进水管、排水管、储水槽、电磁阀、洗涤剂回收槽等（3）传动部分包括：多频电机、V带、大小带轮、滚筒轴系等（4）控制部分包括:电脑版、电子模块、电磁阀、程控器、温控器、水位压力开关、水加热管、恒温器、电容、定时器等（5）操作部分包括：操作面板、程序标牌、琴键开关、琴键按钮、调温器旋钮、程控器旋钮、指示灯等12.2滚筒洗衣机各部分的设计方案2。
2。
1主体部分洗涤部分主要由内筒(不锈钢滚筒)、外筒(盛洗涤液用，又称盛水桶)、内筒叉形架、转轴、外筒叉形架、滚动轴承等组成。
（1）内筒及内筒叉形架内筒又称滚筒。
滚筒是滚筒式洗衣机对衣物进行洗涤，洗涤效果有着直接关系。
内筒用厚度为2—3毫米的抛光不锈钢板卷制而成的。
有直径为3。
5—5毫米的圆孔，孔与孔之间的距离大约为15—20毫米.圆孔自内向外冲刷，翻边向外，内壁光滑,以防洗涤时刮伤衣物.在滚筒内壁沿轴向有三条凸筋，这三条凸筋在洗涤过程中起举升织物的作用.凸筋的高度一般在85—95毫米，横断面为等边三角形。
波轮式全自动洗衣机
关键字：波动式、全自动、洗衣机、系统分析。
引言：利用电能产生机械作用来洗涤衣物的清洁电器。
按其额定洗涤容量分为家用和集体用两类。
中国规定洗涤容量在6kg以下的属于家用洗衣机：家用洗衣机主要由箱体、洗涤脱水桶（有的洗涤和脱水桶分开）、传动和控制系统等组成，有的还装有加热装置。
洗衣机一般专指使用水作为主要的清洗液体，有别于使用特制清洁溶液，及通常由专人负责的干洗。
本文主要介绍波轮式洗衣机的系统设计，包括方案设计，总体设计，以及子系统的介绍，其中着重介绍波轮洗衣机的传动系统。
正文：一．方案设计1.设计任务：设计洗衣机，实现衣物洗涤、衣物江漂洗、衣物脱水功能。
要求设备稳定可靠，操作简单，生产成本低，面向广大人群。
图（1）总功能图（2）主要分功能图（3）完善的功能结构以上框图为洗衣机的功能结构图。
图（1）为洗衣机的总功能图。
放入衣物、水和洗涤剂，提供动力，输入控制信号，通过波轮搅拌，将衣物洗净脱水并排出污水，显示停止信号。
图（2）为该洗衣机的主要分功能，即动力供应和转换，容纳衣物和水并搅拌，控制与定时，脱水与排水，初步建立功能结构图。
图（3）然后进一步考虑在实现各分功能时还需满足的要求。
，最终得到完善的功能结构图，如图（3）所示。
二．介绍：对洗衣机设备，为实现相应功能，执行系统需要多个子系统。
包括：洗涤系统——实现衣物的去污；漂洗系统——实现冲洗衣物表面的污垢；脱水系统——实现衣物去水脱干。
电动机将电能转换为机械能为执行系统提供动力。
由于我国洗衣机行业是以生产波轮洗衣机主，固电容运转式电动机运用较为广泛。
联接电动机与执行系统的是传动系统，在本方案，采用的是皮带传动。
三．总体设计设计洗衣机的相关技术依据如下：1.额定洗涤容量额定洗涤容量：指洗衣机正常洗涤条件下，能够洗涤的于衣物的最大重量，单位为公斤。
2.额定水量：额定水量：指洗涤额定衣量时所需要的水量，单位为升或公斤。
额定洗衣量与额定水量之比取1：20(波轮式)。
洗衣机说明书详细介绍洗衣机的各种模式和使用方法
洗衣机说明书详细介绍洗衣机的各种模式和使用方法洗衣机说明书洗衣机是现代家庭中必备的电器之一。
它的出现有效地解放了人们的双手，减轻了家务负担。
但是，对于一些新手用户来说，洗衣机的各种模式和使用方法可能会感到困惑。
本说明书将详细介绍洗衣机的各种模式和使用方法，以帮助用户更好地利用洗衣机进行衣物清洗。
一、基本结构和操作1. 洗衣机的基本结构洗衣机通常由外壳、控制面板、洗涤室、漂洗室、脱水室和电动机等组成。
外壳起到保护和美观的作用，控制面板上配备了各种按钮和显示屏用于操作。
洗涤室用于放置衣物和洗涤液，漂洗室用于进行衣物漂洗，脱水室用于衣物的脱水过程。
电动机作为驱动装置，控制洗衣机的转动和运行。
2. 洗衣机的基本操作在使用洗衣机之前，确保电源插座和水源已经连接好。
按下电源按钮，洗衣机进入待机状态。
接下来，根据衣物的数量和材质选择合适的模式和程序。
通常，洗衣机的控制面板上会配备旋钮或按钮用于选择模式和程序。
可以根据需要调节水温和洗涤时间等参数。
确定设置好之后，按下启动按钮即可开始洗衣。
二、洗衣机的模式和使用方法1. 标准模式标准模式适用于普通日常衣物的清洗，包括T恤、衬衫、内衣等。
在选择标准模式时，确保适当设置洗涤液的浓度和水温。
然后，将衣物放入洗涤室，注意不要超过洗衣机的负荷限制。
关闭洗衣机盖门后，按下启动按钮开始洗涤。
2. 快速模式快速模式适用于少量衣物的迅速清洗，如运动服、内裤等。
在选择快速模式时，注意时间的设置，通常为15分钟至半小时。
将衣物放入洗涤室后，关上洗衣机门，按下启动按钮即可开始洗涤。
3. 高温模式高温模式适用于高度清洁的衣物，如浴巾、床单等。
选择高温模式时，确保水温设定为较高温度，但要注意避免对某些衣物造成损坏。
同样，将衣物放入洗涤室，关闭盖门后按下启动按钮开始洗涤。
4. 羊毛模式羊毛模式适用于羊毛制品、精细织物等。
在选择羊毛模式前，要确保选项中有此模式。
设置合适的水温和时间，将衣物放入洗涤室后按下启动按钮开始洗涤。
波轮洗衣机基本结构原理
一、波轮双桶洗衣机基本结构及工作原理波轮双桶洗衣机一般是由洗涤部分、脱水部分、进、排水部分和传动部分组成。
1 、洗涤部分：波轮双桶洗衣机的洗涤部分包括洗涤桶、波轮、轴套（或减速器）和线屑过滤系统，这部分的功能主要是完成洗涤和蓄水漂洗（或溢水漂洗）。
（ 1）洗涤桶：洗涤桶的作用是盛放衣物和洗涤液并实现洗涤任务的容器，对于酸碱有一定的抗腐蚀能力，并具有一定的强度。
一般采用ABS 或聚丙烯塑料，与脱水外桶一起整体注塑成型，也称双连桶，有些新型洗衣机的双连桶与箱体是一体注塑成型的，这样可以使洗衣机配合更加紧密，提高洗衣机的防锈效果。
洗涤桶的俯视截面一般为方形，四周圆角半径通常都大于50mm，其目的是在洗涤过程中多产生小湍流，以增加衣物舒展伸长，提高洗涤的均匀性，为了增加洗涤效果，有的洗衣机还在洗涤桶壁上增加了凸筋结构。
（ 2）波轮：波轮是波轮洗衣机实现洗涤的主要机械运动件，洗涤时洗衣机通过波轮的运转，带动水流转动，从而在衣物之间、衣物与水流之间、衣物与桶壁、波轮之间产生相对运动。
波轮直径的大小、波轮上的凸筋的高度、形状、波轮转速的快慢、转停时间的长短以及安装波轮洗衣机基本结构原理位置等，对洗衣机的洗净度和磨损率都有很大影响。
波轮材料一般采用ABS 或增强聚丙烯塑料注塑成型，为了提高波轮中心孔与波轮轴配合连接位置的强度，一般会在注塑时在波轮中心孔处预埋一个高强度塑料或金属的内衬，洗涤容量在5公斤以下的洗衣机内衬的内孔一般为方孔，配合轴套使用；洗涤容量在5公斤以上的洗衣机由于波轮与轴配合处承受的力量要大得多，一般内衬采用金属材料（有个别型号洗衣机采用不锈钢内衬），内衬内孔采用花键配合。
目前海尔洗衣机采用的波轮主要为新水流大波轮，从形状以及形成的水流来分主要有偏心波轮、螺旋飓风波轮、盆型波轮、手洗式波轮和搓板式波轮。
（3）轴套（或减速器）：轴套（或减速器）的作用是支撑波轮、传递动力完成洗涤，轴套或减速器安装在洗衣机洗涤桶的底部，通过顶部的密封圈与洗涤桶密封配合，轴套顶端的洗涤轴安装波轮，洗涤时，电动机运转，通过皮带、皮带轮将动力传递到轴套上，带动洗涤轴、波轮转动，起到传递动力的作用，具体的轴套和减速器的结构、工作原理将在后面的部分进行讲解。
全自动洗衣机的结构基本知识
观察是否有开裂
用于盛放衣物，并且用
于脱水时分离衣物上的 洗涤液。上部装有内置盐 水的平衡圈，用于脱水时
直接观察内桶没有机械损伤。 内桶桶壁光洁平整，无锈蚀现象
保持平稳
用于安装离合器、电机 直接观察内桶没有机械损伤。
等主要零件及盛放整机 整机盛水后观察底部应无漏水现
用水。
象。
全自动洗机的结构原理
(2012年版)
中国营销总部售后管理部 2012年3 月
(内部资料 严禁外传)
一、全自动洗衣机定义及基本结构构成 二、全自动洗衣机的工作原理 三、全自动洗衣机部件特征及故障检测
第一部分：全自动洗衣机定义及功能介绍
1、全自动洗衣机定义： 同时具有洗涤、漂洗和脱水各功能，它们之间的转换不
由电动机带着转动，搅 直观检查波轮是否有机械损伤，螺丝孔是否变形、 动洗涤桶内的洗涤液。形 变大。螺丝孔损坏易造成波轮打滑 成水流洗涤衣物
皮带、散热 轮、皮带轮
（1）皮带是否脱落，如果是可重新安装好。
由电机带动散热轮、皮 带带动离合器完成洗涤 和脱水工作、散热轮起到 电机散热及减速作用。
（2）皮带是否过松，如果是可调整电动机固定位置 使皮带松紧程度合适，如果不能调整合适可更换合适 的皮带。
2、全自动洗衣机的组成： 主要包括控制部分、动力部分、传动部分、减震部分、进
排水部分、支撑部分
第三部分：洗衣机部件特征及故障检测
1、控制部分： 控制整个工作过程，主要包括电脑板、联动开关。
部件称 电脑板
安全 开关
实 物图
部件作用
故障检测
控 制 洗 衣 机 的 工 作 状 为了防水，计算机板整
态，按照预定程序完成洗 体用密封胶密封，因此只
全自动洗衣机洗衣机使用说明书
全自动洗衣机洗衣机使用说明书全自动洗衣机使用说明书第一章：产品概述本产品是一款全自动洗衣机，具有先进的洗涤技术和方便的操作功能。
它采用了高效的清洁系统，能够有效地洗净衣物，并保护衣物的质量。
本说明书将详细介绍如何正确地使用全自动洗衣机，以确保您能够充分利用其功能并获得满意的洗衣效果。
第二章：产品外观与基本结构1. 外观描述：本洗衣机采用时尚简约的设计风格，整体造型美观大方。
表面涂层采用耐磨材料，易于清洁。
2. 基本结构：洗衣机主体包括控制面板、洗衣桶、水位传感器、排水管、滤网等组成。
每个部件的功能及位置请参考附图。
第三章：准备工作1. 安装：将洗衣机放置在平稳的地面上，确保插头与电源连接，然后接通电源。
2. 水源连接：将冷水管和热水管连接到洗衣机的进水口。
确保水源供应稳定。
3. 排水管连接：将排水管连接到洗衣机的排水口，并确保排水通畅。
4. 清洁空桶：首次使用前，打开洗衣机门，用清水清洗洗衣桶，以去除可能的污垢。
第四章：基本操作1. 选择模式：根据衣物的种类和污渍程度，选择合适的洗涤模式。
可供选择的模式包括标准洗、快洗、强力洗等。
2. 加入衣物：打开洗衣机门，放入衣物，并注意不要超过洗衣桶容量的限制。
3. 加入洗涤剂：按照洗涤剂区域指示，加入适量的洗涤剂。
可根据需要选择添加柔顺剂。
4. 设置洗涤时间：根据需要，可手动调节洗涤时间。
同时，也可以设置预约洗衣功能。
5. 启动洗衣机：关闭洗衣机门后，按下启动按钮，洗衣机即可开始工作。
6. 结束洗涤：洗衣机洗涤完成后，会自动停止工作并发出提醒音。
此时，根据需要可选择漂洗、脱水等功能。
第五章：注意事项1. 电源要求：仅使用额定电压和频率的电源供电，以免损坏洗衣机。
2. 衣物分类：根据衣物的材质、颜色和污渍程度进行分类，选择合适的洗涤模式和温度。
3. 洗涤剂选择：根据衣物的种类和洗衣机的要求选择合适的洗涤剂，并按照说明书的用量添加。
4. 洗衣桶容量：不要超过洗衣机规定的最大容量，以免影响洗涤效果和洗衣机寿命。
机电一体化系统设计第五章 洗衣机
漂洗性能：漂洗性能指洗衣机漂清衣物的能力。 漂洗比是通过漂洗前后测定的洗涤液及漂洗液 的电导率来确定:
漂洗比=(A-B)/(A-C)K
18.05.2020
7
洗衣机设计的基础
洗衣机设计的主要性能指标
脱水性能：脱水性能指脱水机或洗衣机的脱水 装置，对漂洗后衣物内水分甩干的能力，双筒 洗衣机的脱水率应大于50%.
18.05.2020
11
洗衣机设计的基础
洗衣机分类
按洗涤方式
滚筒式洗衣机:这种洗衣 机的结构特点是有一个 盛水的圆柱形外筒，外 筒中有一个可旋转的内 筒。内筒壁上开了许多 规则排列的小孔，并有 几条突出的肋。衣物投 放在内筒中，内筒有规 律地旋转。突出的肋将 衣物带起到一定高度又 将衣物抛落在洗涤液中， 这样就在内筒中完成洗 涤过程
19
全自动洗衣机的基本结构设计
全自动洗衣机按基本结构，也可分为套筒式 和滚筒式两大类; 按控制方法，可分为电动 程控器控制和电脑控制两大类。
1955年，日本研制出独具风格、并流行至今的 波轮式洗衣机
18.05.2020
2
洗衣机设计的基础
洗衣机的工作原理
洗衣机洗净衣物的过程实质上是在化学力和机 械力的共同作用下，将衣物上的污垢从衣物表 面及纤维孔隙中拉挤出来的过程
通过水、洗涤剂和机械力三者的作用，降低、 削弱和破坏了污垢与织物间所形成的表面附着、 机械附着、分子间引力结合和化学结合,使垢脱 离衣物，达到洗净的目的
磨损率：洗衣机在洗涤过程中对衣物的磨损
噪声：不大于75dB 消耗功率：
起动特性：洗衣机在电源电压达到额定值的85% 时(即187V)，电动机及相应电器部件应能起动运 转。
电压波动特性：当电源电压在额定值上下波动 10%.洗衣机应能无故障运转
波轮洗衣机结构设计解读
创新技术
Product Design Training>>
神奇的三洋超音波
何为超音波 20Hz
低频波
20KHz
可听波
1MHz
超音波
频率太低，人耳听不见
人耳听的见
频率太高，人耳听不见
振动数每秒在2万次以上，人耳听不见的音波即为超音波。
超音波是振动频率为每 秒20000次以上的一种冲击 波，是人耳听不到的一种振 动波，它可以彻底击落污垢。 合肥三洋洗衣机采用了这种 先进的洗涤方式，来达到提 高洗涤均匀度，降低洗涤剂 用量，节约用水用电的目的， 既经济又环保。
基础知识
Product Design Training>>
等级2：后罩盖 等级2：箱体铆接完成
等级3：左、右角板 等级2：箱体把手 等级3：上连板
等级3：箱体 等级3：铆钉
等级2：底托屏蔽板 等级2：底托 等级2：缓冲垫（3） 等级2：可调脚组件 等级2：可调脚
等级2：排水内管 等级2：可调脚螺母 等级2：可调脚套
洗涤过程分两步完成，第一步高浓度溶化洗涤剂； 第二步进行正常洗涤，提前一步， 提高效率。
创新技术
Product Design Training>>
人工智能 模糊控制
三洋最先开发的人工智能，模糊控制洗衣技术， 能模仿人的感觉、思维、判断能力，通过多种传感器 判断衣物重量、布质和衣物的洗涤状态等，由智能电 脑不断采集处理信息，决定水位的高低、洗衣粉的用 量、 洗涤时间和方式等，并自动执行完成整个洗衣 过程。
1 2 3 4 5
名 称
≤0.012 ≤0.017 ≤0.022 ≤0.027 ≤0.032
波轮式
≤20 ≤24 ≤28 ≤32 ≤36
波轮洗衣机基本结构原理
波轮洗衣机基本结构原理1.外壳：波轮洗衣机通常由金属或塑料外壳组成，用于保护内部零部件和提供结构强度。
2.控制面板：波轮洗衣机的控制面板通常位于机身顶部或前面，包括开/关按钮、洗涤程序选择按钮、温度选择按钮等。
3.电机：波轮洗衣机通过电机提供动力，实现洗衣机转动的运行。
电机通常位于机身底部并与其他部件通过皮带（或直接连接）相连。
4.波轮：波轮是洗衣机内部的一个关键组件，它位于机身底部的洗涤缸内，用于搅拌和清洗衣物。
波轮多采用塑料制成，具有特殊的设计，可以形成波浪形动作，增加衣物与洗衣液的接触面积，提高清洗效果。
5.滤网：波轮洗衣机内部设有一个滤网，用于阻隔污渍和杂质，防止它们进入水管和排水口，同时防止破坏洗衣机的内部部件。
6.内筒：波轮洗衣机的内筒是承载衣物的部分，它一般由不锈钢或塑料制成，具有一定的强度和耐腐蚀性。
7.进水阀：进水阀是波轮洗衣机中的一个关键组件，用于控制进水量和进水时间。
进水阀通常位于机身后部或底部，可以根据洗涤程序的要求控制进水量，并防止水溢出。
8.排水泵：排水泵用于排出洗衣机内的脏水，它可以将脏水从洗衣机内部抽出，并通过排水管排出。
1.加水：用户在控制面板上选择洗涤程序、温度和洗涤时间后，按下开关按钮启动洗衣机。
洗衣机会通过进水阀控制进水量和进水时间，将适量的水注入洗涤缸。
2.搅拌和清洗：洗衣机启动后，电机会驱动波轮旋转。
波轮的特殊设计会产生波浪效应，使衣物在水中上下翻转，并与洗衣液充分接触。
同时，洗衣液中的化学成分和摩擦力帮助去除衣物上的污渍和污垢。
3.排水：在洗涤完成后，洗衣机会通过排水泵将脏水抽出，并通过排水管排出。
排水过程一般较短，通常只需要几分钟。
4.脱水：排水完成后，洗衣机启动脱水程序。
在脱水过程中，电机高速旋转，使内筒快速旋转，从而将衣物中的水分通过离心力排除，使衣物稍微湿润，方便用户拿出并晾干。
5.停机：脱水完成后，洗衣机停止工作，并提示用户可以取出洗好的衣物。
全自动波轮式洗衣机原理结构
减速离合器 • 减速离合器可以说是全自动波轮式洗衣机 的“心脏”，洗衣机的洗涤和脱水均由减 速离合器控制。在洗涤状态时，要求波轮 以较低的速度（约140r/min）转动，在脱水 状态时，要求洗涤脱水桶以较高的速度 （ 700r/min -800r/min以上）转动，通过对 电动机转速（1400r/min）的不同转速和传 动的转换，来实现洗涤和脱水动作。
• 工作原理 • 1、洗涤状态 • 排水电机未动作时，棘爪臂处于原始位置，即棘爪正对棘 轮的轴心，棘爪处于棘轮齿高2/3处。卡住棘轮。方线扭 簧由于棘轮在上一动作中被棘爪逆时针拨过一个角度而被 拨松，传距轴套与齿壳脱离；制动臂也处于原始位置。由 于制动臂扭簧的使用，使制动带抱紧制动轮。大皮带轮带 动齿轮轴运转，经行星齿轮减速后，洗涤轴转速约 140r/min。 • 2、脱水状态 • 排水电机通电后，排水阀上的排水拉块带动制动臂转过一 个角度。使制动带松开，同时棘爪臂转位，使得棘爪与棘 轮脱离，方线扭簧处于抱紧状态。这样方线扭簧与传距轴 套抱合，使得与齿壳成为一体，皮带轮的转动就带动内桶 同步转动，其间不经行星齿轮减速器减速，转速高约为 700-800r/min。
• （3）波轮： • 对洗涤衣物产生机械洗涤力的主要部件， 其形状、尺寸大小、转速等洗涤的洗净率、 磨损率、缠绕率都有重要影响。本公司均 采用蝶形波轮，洗净度较高，衣物缠绕率 小。
• 传动系统： 主要由离合器、 电动机、电容、 风叶轮、三角皮 带等组成，是洗 衣机工作的动力 部分。全自动波 轮式洗衣机由一台电动机来实现洗涤和脱水 两大功能，其洗涤和脱水 状态的转换通过 离合器来控制 。
• （3）安全开关 • 安全开关在全自动洗衣机中主要起到安全保护作 用，脱水过程中安全开关是否接通，是全自动洗 衣机进行脱水动作的必备条件。 • 安全开关工作原理是：当门盖关合时安全开关的 探棒被机盖抬起来推动安全杠杆向上带动摆动板 把动触片抬高，使动触片上的镀金触点与静触片 相通，电路接通，电脑程控板得到信息后开始脱 水程序。在洗衣机脱水过程中，如果中途打开机 盖安全开关在弹簧片的作用下，摆动板回落，动 触片与静触片分离，电脑程控板收到电路断开的 信息后，使电机停转，并启动刹车系统，使脱水 桶迅速停转，使用用户可以在脱水中途安全拿取 或添加衣物。
波轮洗衣机基本结构及原理培训手册
9
波轮洗衣机的脱水原理
波轮式洗衣机采用离心方式脱水，在衣物放入脱水桶后，电 机带动脱水桶高速旋转，因衣物对水的吸引力小于水作圆周运动 的向心力，所以在离心力的作用下，水由脱水桶侧壁上的小孔中 甩出。 脱水转速一般双桶为1300rpm，全自动为700-800rpm左右。 离心脱水方式具有脱水率高，脱水均匀，不损伤衣物，无皱 纹等优点。
离心脱水
10
双桶洗衣机的基本结构
波轮双桶洗衣机是目前国内销量最大的一种洗衣机，它虽然有许多种规格及型号， 但为了完成洗涤、漂洗、脱水工作，主要是由洗涤部分、脱水部分、进排水部分、传 动部分、控制部分构成。
11
洗涤部分
洗衣机的洗涤部分包括洗涤桶、波轮、减速器、线屑收集系统。 这部分的功能是完成洗涤和蓄水漂洗（或溢流漂洗）任务。
进水、排水部分 进水系统
双桶洗衣机的进水系统为手动进水，它的进水结构很简单，用一 根进水软管直接接到洗衣机洗涤桶上方的进水口。
排水系统
双桶洗衣机的排水结构如下图所示，它由1个四通阀和橡胶阀塞组成。其中， 四通阀的4个管口分别与洗涤桶、排水管、洗涤桶溢水管、脱水外桶排水管相连通。 在四通阀上，只有与洗涤桶连通的管道上装有排水阀门，其余两个管口的水直接通 过四通阀的排水口，从排水管中排出。当转动排水旋钮于不排水位置时，排水拉线 松驰，橡胶阀塞将排水阀口紧紧堵住，这时洗涤桶的水被橡胶阀塞封住。当排水时， 排水旋钮拧到“排水”位置，排水拉线将橡胶阀塞向上提，这时洗涤桶内的水迅速 流出，排出机外。
14
脱水部分
脱水部分主要由脱水桶、脱水外桶、刹车机构、减振装置 组成。
脱水外桶
在双桶洗衣机中，脱水外桶一般都与洗涤桶连在一起,合称 连体桶 。脱水外桶的作用有两个：一是安放脱水内桶和安装 水封；二是盛接喷淋漂洗和脱水内桶工作时甩出的水，并通过 外桶的排水口将之排出机外。
洗衣机基本构造及产品知识
洗衣机细节解读
洗衣机细节解读：
4、去毛器 5、内桶 6、操作面板
1、箱体类型
塑料PP 金属箱体
制作成本较低，使用中不生锈，运 输过程中不易损坏；结构不如 金属 箱体结实，一般用于中低端机器。
制作成本相对较高，如长时间放在潮 湿地方使用会有生锈的情况；结实耐 用，现在主有要PCM\VCM等材质。
2、上盖的类型-1
滚筒 B D H K Y
变频
自动投放 烘干 空气洗（臭 氧洗） 衣净即停 触摸 喷淋 筒灯 防烫罩 加大水冲击力，充分溶解洗 涤溶剂 蓝光、照明、好看
1
2 3 臭氧洗，臭氧发生器，O3 有除油祛味、杀菌功能 污浊传感器、感知衣物脏污
B
双桶 玻璃上盖
金属洗涤桶 金属脱水桶
1
X
T
2
3
T
P L
F
第四节
洗衣机型号识别
皮带轮 皮带
外筒轴承嵌件
内筒总成 外筒前段
前平衡块
电动机
外筒后端 水位管 减震器
加热器
门密封圈
外筒排水管
3、门体组件
门铰链
门内框
门外框
门锁
门钩
前面板
门玻璃
4、分配器盒组件
分配器盒盖上盖 分配器盒盖下盖 进水管
抽屉
喷淋导管
抽屉把手 分配器盒
外筒进水管
5、控制面板及盖板组件
顶框
电脑板盒
控制面板
旋钮
第四节
洗衣机型号识别
按国家标准G B/T 4 2 8 8 —2008 家用和类似用途电动洗衣机的标准规定 ，洗衣机的 型号由6位数字组成：1234-56 用汉语拼音表示洗衣机或脱水机：“X”表示洗衣机；“T”表示脱水机。 表示自动化程度：“P”表示普通型；“B”表示半自动型；“Q”表示全自动型。 表示洗衣方式： “G”表示滚筒式；“B”表示波轮式；“J”表示搅拌式；“S”表 示双驱动洗衣机。 洗衣机的规格在型号中以额定洗涤（或脱水）容量（kg）数值乘以10表示。 用阿拉伯数字表示工厂设计的机器代号。 用汉语拼音字母表示洗衣机结构型号：“S”为双桶，单桶不加注。
洗衣机基础知识ppt课件
• 1880年，美国又出现了蒸气洗衣机，蒸气动力开始 取代人力。 之后，水力洗衣机、内燃机洗衣机也相继出现。到 1911年，美国试制成功世界上第一台电动洗衣机。 电动洗衣机的问世，标志着人类家务劳动自动化的 开端。 电动洗衣机几经完善，在1922年迎来一种崭新的洗 衣方式“搅拌式”。搅拌式洗衣机由美国玛依塔格 公司研制成功。这种洗衣机是在筒中心装上一个立 轴，在立轴下端装有搅拌翼，电动机带动立轴，进 行周期性的正反摆动，使衣物和水流不断翻滚，相 互摩擦，以此涤荡污垢。搅拌式洗衣机结构科学合 理，受到人们的普遍欢迎。
27
I:波轮洗干一体机（热烘干）
• 新鲜空气从进风口进入机身，经专用智
能PTC电辅发热装置加热，形成大面积
暖风。暖风通过盛水桶上方，带走衣物
中的水分。接着，潮湿的空气将通过洗
衣机背部的冷凝系统，空气中的水分在
此转变成冷凝水，通过专用排水管排出
机外，而已被干燥的空气将重新进入循
环系统。这种先进的烘干方式,真正做到
26
3、内衣洗 内衣外衣分开洗，体现健康生活。 4、搅拌洗 真丝、羊毛等高档衣物，采用搅拌洗 不起皱、不变形。 5、童装洗
一般的标准程序是一洗两漂一脱水， 洗涤时间是12分钟。而设置了儿童洗 程序以后洗涤时间为18分钟、漂洗3 次（电脑自动设定）、洗涤节拍略有 变化（要舒缓一些）。洗涤残留最低， 儿童皮肤不过敏。 6、预约洗 1-24小时预约洗涤，错开用电用水高 峰防止衣物起皱。
进水管接头（与水龙头连接处） 未接好
进水管与洗衣机接头处未接好
将进水管接头重新安装 将洗衣机接头处拧紧
排水管出水口位置过高或未放倒 排水管弯折扭结或被堵塞
放低排水管
将排水管放顺畅以及解决排 水管堵塞问题
自动洗衣机实训总结报告
一、实训背景随着科技的不断发展，家电行业也经历了翻天覆地的变化。
自动洗衣机作为现代家庭生活中不可或缺的家电之一，其智能化、自动化程度越来越高。
为了更好地掌握自动洗衣机的原理、结构及维修技术，提高自身的实践能力，我们开展了为期一周的自动洗衣机实训。
二、实训目的1. 熟悉自动洗衣机的结构、原理和维修技术。
2. 掌握自动洗衣机的操作方法，提高实际操作能力。
3. 培养团队协作精神，提高沟通与表达能力。
三、实训内容1. 自动洗衣机的基本结构及原理（1）洗涤系统：由波轮、电机、传动系统、水桶等组成。
洗涤过程中，电机驱动波轮旋转，使衣物在水中翻转、摩擦，从而达到清洗的目的。
（2）进排水系统：由进水阀、排水阀、水泵等组成。
进水阀控制水进入洗衣机，排水阀控制水排出洗衣机。
（3）控制操作系统：由电脑程序控制器、传感器、按钮等组成。
电脑程序控制器根据用户设定的时间和程序，控制洗衣机的洗涤、漂洗、脱水等过程。
（4）减震支撑系统：由减震器、支撑架等组成。
用于减小洗衣机在洗涤、脱水过程中产生的震动，保证洗衣机的稳定运行。
2. 自动洗衣机的维修技术（1）故障诊断：通过观察洗衣机的运行状态、分析故障现象，初步判断故障原因。
（2）故障排除：根据故障原因，采取相应的维修措施，排除故障。
（3）常见故障及维修方法1）进水故障：检查进水阀、进水管、水泵等部件，确保其正常工作。
2）排水故障：检查排水阀、排水管、水泵等部件，确保其正常工作。
3）洗涤故障：检查电机、波轮、传动系统等部件，确保其正常工作。
4）脱水故障：检查电机、波轮、传动系统等部件，确保其正常工作。
5）控制故障：检查电脑程序控制器、传感器、按钮等部件，确保其正常工作。
3. 自动洗衣机的操作方法（1）根据洗衣需求，选择合适的洗涤程序。
（2）设定洗涤时间、水温、脱水时间等参数。
（3）将衣物放入洗衣机，关闭门盖。
（4）启动洗衣机，开始洗涤过程。
四、实训收获1. 通过实训，我们对自动洗衣机的结构、原理及维修技术有了更深入的了解。
全自动洗衣机
(2)安全开关 如图所示为一种防振型安全开关，它比普通洗衣机脱 水桶的盖开关多了一种功能：当洗衣机桶出现异常振动时，能自动切 断电源。安全开关串联于脱水电路中，脱水时打开洗衣机盖，微动开 关断开，电源断开而使电动机断电，同时由于电磁铁也断电，使离合 器转换为洗涤状态，制动装置制动而使脱水桶迅速停转。当洗衣桶异 常振动时，撞击到调节螺钉，并带动杠杆使微动开关断开，电源断开， 洗涤桶停转。
微电脑控制全自动洗衣机电路原理框图
全自动滚筒式洗衣机
一、滚筒洗衣机的特点分类、结构
二、工作原理 三、控制原理
滚筒洗衣机特点
滚筒洗衣机特点
1、衣物以半浸泡方式在水中进行洗涤；
2、洗涤方式分为雨淋、浸泡、摔打；
3、不缠绕，磨损小，可洗涤羊绒等高档衣物； 4、可进行洗涤、脱水、烘干三合一； 5、洗涤时间较长； 6、可加热洗涤； 7、耗水量少； 8、相对较重。
减震器 damper
主控板 control panel 水槽至外筒软管 distributor-tub hose 抽屉 drawer 抽屉面板 drawer panel 前板 front panel 门 door 内筒 drum 提升筋 lifter 外筒 tub 排水泵 drain pump 底饰板 low panel
微处理器工作原理
（1）水位传感器
（2）衣物不平衡检测传感器
（3）布质、
布量的检测 （4）脏污程度传感器 （5）水温的检测
水位传感器
水位检测的精度直接影响洗净度、 水流强度、 洗涤时间等参数。对于 模糊控制的洗衣机, 要求水位的检测 必须是连续的, 故常采用谐振式水位 传感器。谐振式水位传感器是利用 电磁谐振电路LC 作为传感器的敏感 元件, 将被测物体的变化转变为LC 参数的变化, 最终以频率参数输出。
