园林设计总平面图

第九章园林工程图--园林总平面图园林设计的五阶段1、任务书阶段2、基地调查和分析阶段3、方案设计阶段4、初步设计阶段5、施工图设计阶段方案设计阶段* 设计图纸：* 1、场地现状图* 2、总平面图* 3、功能分区图* 4、种植设计总平面图* 5、主要景点的大平面图* 6、主要景点的立面图或效果图* 7、设备管网与场地外线衔接的示意图或文字说明初步设计阶段* 设计图纸（园林景观专业）* 1、总平面图* 2、竖向布置图* 3、种植设计总平面图* 4、水景设计图* 5、铺装设计图* 6、园林景观建筑、小品设计图* 7、设备管网与场地外线衔接的示意图或文字说明施工图设计阶段* 设计图纸（园林景观专业）* 1、总平面图、平面分区图及分区放大平面图* 2、竖向布置图* 3、种植设计总平面图及种植详图* 4、水景设计图及详图* 5、铺装设计图及详图* 6、园林景观建筑、小品设计图及详图* 7、设备管网与场地外线衔接的示意图或文字说明园林工程图根据内容和作用的不同可分为：园林设计图：包括园林总平面图、竖向设计图、种植设计图。

园林施工图：建筑施工图：园林建筑施工图、假山工程图、园路工程图、驳岸工程图。

结构施工图设备施工图总平面图是园林总体规划设计图的简称，它表明了一个区域范围内园林总体规划设计的内容，反映了组成园林各个部分之间的平面关系及长宽尺寸，它是反映园林工程总体设计意图的主要图纸，也是绘制其它图纸及造园施工的依据。

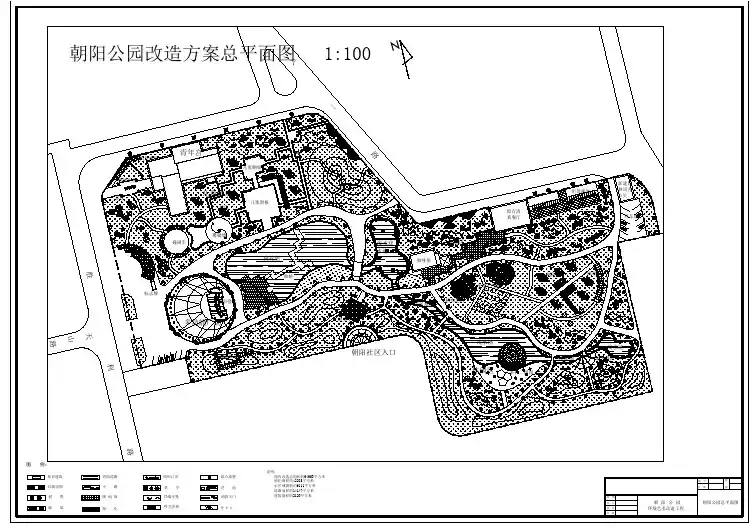

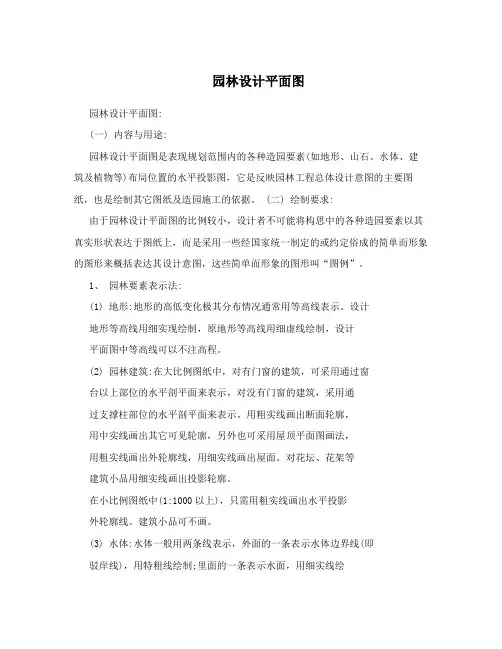

第一节总平面图的内容总平面图是表现整个规划区域范围内各造园要素及周围环境的水平正投影图。

总平面图图纸上应反映出地形现状、山石水体、道路系统、植物的种植位置、建筑物位置、风景透视线、定点放线的依据等。

主要内容有：一、图名、图例。

二、规划用地区域现状及规划的范围。

二、对原有地形地貌等自然状况的改造和新的规划。

四、以详细尺寸或坐标网格标明山石、建筑物、道路、水系系统及地下或架空管线的位置和外轮廓，并注明其标高。

五、以图例符号表示的园林植物及其种植位置等。

六、比例尺、指北针或风向频率玫瑰图。

七、标题栏和会签栏。

八、设计说明。

总平图主要为展现绿化的全貌，应简单、清楚、明了，细部可省略，以免造成因过于繁琐复杂而杂乱无章。

第二节总平面图的绘制要求与方法由于园林设计总平面图的比例较小，设计者不可能将构思中的各种造园要素以其真实形状表达于图纸上，而是采用一些经国家统一制定的或"约定俗成"的简单而形象的图形来概括表达其设计意图，这些简单而形象的图形叫做"图例"，常用图例参考附表《风景园林图例图示标准》。

一、总平面图的绘制要求（一）园林要素的表示法城市园林绿地的类型较多，功能性质各不相同，但其组成要素基本上是一致的，即由园林植物、园林建筑、园林小品、园路、园桥、园石、水景等所组成。

了解园林组成要素的特性、分类、以及在图上的表示方法，是我们学习园林制图必不可少的基础。

1、地形在总平面图中要表明设计地形和原有地形的状态。

（1）地形的高低变化及其分布情况通常用等高线表示。

等高线是以某个参照水平面为依据，用一系列等距离假想的水平面切割地形后获得的水平正投影（标高投影）图来表示地形的方法。

（2）在总平面图中，设计地形等高线用细实线绘制，原有地形等高线用细虚线绘制，等高线的高程可以标注，也可以不标注，如图1-1所示。

2、园林建筑园林建筑是园林与建筑有机结合的产物，在园林中的地位比较高。

在总平面图中一般要表示建筑工程的形状、位置、朝向以及建筑的附属设施等。

（1）熟悉总平面图中建筑工程的图示方法（见附表《风景园林图例图示标准》），绘制时要遵守图例要求。

（2）在大比例尺图纸中，对有门窗的主要建筑，可采用通过窗台以上部位的水平剖面图来表示，对没有门窗的建筑，采用通过支撑柱部位的水平剖面图来表示，用粗实线画断面轮廓，用中实线画出其它可见轮廓,如图6-1所示。

也可采用屋顶平面图来表示（仅实用于坡屋顶和曲面屋顶），用粗实线画出外轮廓，用细实线画出屋面，如图6-5所示。

园林中有些建筑物也可用中（细）线表示其外轮廓，如图6-2、3所示。

对建筑的附属部分，如散水、台阶、花池、景墙等，用细实线绘制投影轮廓，也可不画，如图6-4所示。

在小比例图中的园林建筑及园林小品（1：1000以上），只须用粗实线画出水平投影外轮廓线。

（3）标注标高：总平面图中的主要建筑应标注建筑物首层室内地面、室外地坪及道路的标高。

图中所注的标高均为绝对高程（单位：m）。

（4）如有地下管线或构筑物，图中也应画出它的位置，以便作为平面布置的参考。

在一个园林工程中，如果有比较详细的建筑平面图，则园林设计总平面图中的建筑物可简单表示。

3、植物园林植物是现代园林中重要构成要素之一，它具有明显的时空节奏、独立的景观表象、突出的园林意境，是形成园林特色的好材料，也是园林其他景观不可缺少的衬托。

园林植物品类繁多，一般可分为树木、灌丛、攀援植物、花卉、草地几大类。

在园林设计总平面图中用平面符号和图例表示园林植物，见附表《风景园林图例图示标准》。

绘制图例，要注意曲线过渡自然，图形应形象、概括。

（1）树木的画法在总平面图中，经常用大小不等的"黑点"表示植物种植位置及树杆的粗细，用一个不规则的圆圈表示树冠的形状和大小，这种画法一般用于1：500或1：1000的总平面。

在1：50－1：200的平面图上，树的平面符号要能区分原有树和新植树、乔木和灌木、常绿树和落叶树、针叶树和阔叶树，因此树的平面符号要有一定变化的树冠线。

原有大树、孤立树和重点树木的树冠曲线可以表现出树枝和树叶的图案，例如松柏用成簇针状叶，杨树用三角形叶片，柳树用线点表示树冠曲线。

树木平面表示法，世界各国的习惯有所不同。

在我国各大城市虽有共同之处，又有所差别，有些平面图中往往要画上图例，用以表明图中各种不同的符号所代表的意义，以利于读图者阅读图纸。

（2）灌木的画法灌木是一类特殊的树木，它没有明显的主干，单株灌木的平面图画法与乔木相同。

但在园林中灌木常以群体形式出现，多为成片和成行种植，其枝叶互相穿插和渗透，无法用单株灌木的表示形式来区分各自的轮廓，所以常用花灌木冠幅外缘连线来表示。

（3）绿篱的画法绿篱分为常绿绿篱和落叶绿篱。

常绿绿篱多用斜线或弧线交叉表示。

落叶绿篱则只画绿篱外轮廓线或加上种植位置的黑点来表示。

修剪绿篱外轮廓线整齐平直，不修剪的绿篱外轮廓为自然曲线。

（4）草坪及地被植物的画法草坪及地被植物的平面图画法可用小圆点、线点、小圆圈等来表示。

为了衬托出乔灌木的轮廓线，一般在草地边缘、建筑边缘、道路旁、图例符号周边等处一般点得密些，然后逐渐变稀。

（5）露地花卉花卉的种类较多，其平面表示法可灵活对待，如花带可用连续曲线画出花纹，或用自然曲线画出花卉种植范围，中间用小圆圈来表示花卉。

有时为了取得直观效果，以简单花卉图案直接画在设计图上。

（6）现状树现状树一般按现在实际树冠大小画图，可参考表6－1所列冠径。

表6－1树冠直径单位：m树种弧立树高大乔木中小乔木常绿大乔木锥形幼树花灌木绿篱冠径10－155－103－74－82－31－3宽1－1.54、山石园石是园林四大组成要素之一，在中国园林特别是中国古典园林中，可以说是无园不石，无园不山。

园林中园石可以分点缀石置、山石小品、堆叠的假山等三种形式，这三种形式的园石在总平面图中均采用其水平投影轮廓概括表示，以粗实线绘出边缘轮廓，以细实线概括绘出皴纹。

5、水体在园林中水的平面表示法很多，常用的有以下两种：（1）一种方法是用粗实线画出水池轮廓，轮廓内画两至三条随水池轮廓的细线（似池底等高线），细线之间的距离可不等。

画自然式水池，池内曲线要流畅自然，曲线间的距离不要画成等距离，应有宽窄进出。

规则水池的池内线应当规则整齐。

（2）另一种方法是用连续平行线，整齐等距地将水池完全画满。

画大水面时将池边平行线加密，池中间线条稀疏。

为避免和平面图中其它图例混淆，还可以用断续平行线画水面。

当图面变化少，不够灵活泼时，在水池平面图上也可以用"网巾法"画出起伏的微波。

为了说明水池的性质，可在水池平面图上画上鱼、荷花或喷泉等。

6、园路总平面图中的园路用细实线画出路缘，对铺装路面也可按设计图案简略示出。

（二）编制图例的说明《风景园林图例图示标准》（CJJ67－95）中图例是常用的植物平面图图例，如果再使用其它图例，可依据编制图例的原则和规律进行派生，同时应在图纸上适当的位置画出并注明其含义。

为了使图面清晰，便于阅读，对图中的建筑应予以编号，然后再注明相应的名称，（三）标注定位尺寸和坐标网园林设计总平面图中定位方式有两种，一种是根据原有景物定位，标注新设计主要景物与原有景物之间的相对距离，如图6－5所示。

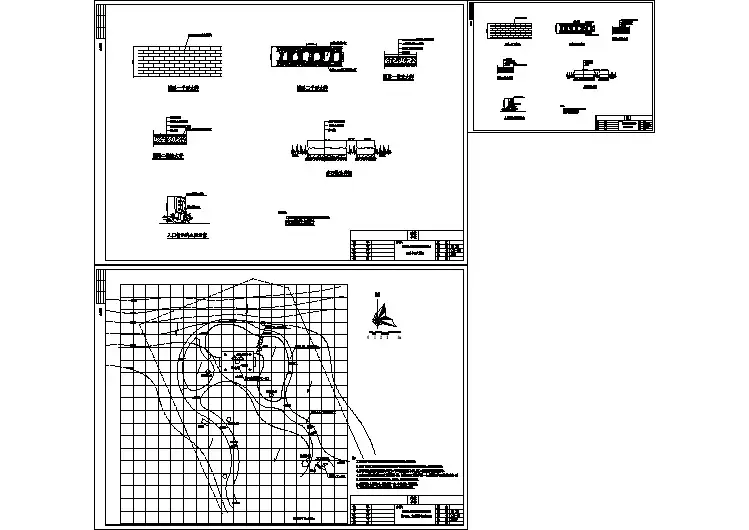

另一种是采用直角坐标网定位。

直角坐标网有建筑坐标网和测量坐标网两种标注方式。

建筑坐标网是以工程范围内的某一点为"零"点，再按一定距离画出网格，水平方向为B轴，垂直方向为A轴，便可确定网格坐标。

测量坐标网是根据造园所在地的测量基准点的坐标，确定网格的坐标，水平方向为Y轴，垂直方向为X轴，如图1－1所示。

坐标格用细实线绘制。

（四）绘制比例、风向频率玫瑰图或指北针，注写标题栏1、比例尺：为了便于阅读，园林设计总平面图宜采用线段比例尺。

2、指北针或风向玫瑰图：总平面图中的指北针可参照国标中图例符号，即画一直径为24mm的圆，在圆中画一指针，指针的尾部宽为3mm，尖端所指的方向为北向，线型为细实线。

如需较大直径的指北针时，指针的尾部宽度宜为直径的1/8。

指北向符号也可以自行设计。

风向频率玫瑰图也是总平面图上用来表示该地区每年风向频率的标志。

它以十字坐标定出东、南、西、北、东南、东北、西北、西南等十六个方向后，根据该地区多年平均统计的各个方向吹风次数的百分数值，而绘成的折线图形，我们叫它风向频率玫瑰图。

图上所表示的风的吹向，是指从外面吹向地区中心的。

3、注写标题栏：根据"国标"中标题栏的格式来注写。

（五）书写设计说明为了更清楚的表达设计意图，必要时总平面图上可书写说明性文字，如图例说明、公园的方位、朝向、占地范围、地形、地貌、周围环境及建筑物室内外绝对标高等。

二、总平面图的绘图步骤1、用红色纲笔或细绘图笔将现状地形及主要地上物描在图上。

用红色钢笔或颜色铅笔将综合管线图描在总平面图上。

2、将设计好的道路系统、活动场地用中粗绘图笔画在图上，并注清道路的设计尺寸。

规则广场注明长宽尺寸，圆形广场注明圆心和半径。

长度一般以米（m）为单位。

3、园林建筑、园林设施用中粗绘图笔或粗绘图笔画，并用细线画出轴线关系。

若以方格网作为放线依据，图中建筑及园林设施的坐标位置应注清。

4、对景、借景等风景透视图用虚线表示，画出透视线关系的目的是为了表明设计意图，在施工建筑过程中应予以重视。
