项目十：汽车前照灯检测与分析(19)

对于远光灯的照射方向，国家标准规定：四灯制前照灯其远光单光束的 调整要求在屏幕上(也就是距离前灯10 m远)光束中心离地面高度为 0.85—0.9H，水平位置要求左灯向左偏不得大于100 mm（避免炫目）， 向右偏不得大于170 mm。右灯向左或者向右偏不得大于170 mm。 光束照射方向都只能是向下偏而不能向上偏，目的是能照到前方路面。 照射方向的偏移量实际上是非常小的，下面把偏移量折算成光轴角α (光 束偏离正前方的微小角度)，看看是什么结果。例如假定H=850 mm，则： 对于近光灯： 向下偏0.8H相当于α =58'27"； 左右偏100mm相当于α =58'27"； 对于远光灯： 向下偏0.9H相当于α =29'13"； 左右偏170 mm相当于α =58'27"； 左灯向左偏100 mm相当于α =34'23"。
前照灯配光特性
三、远光的配光要求
1、远光灯光束在屏幕上的分布大体上是椭圆的光形。一般照度最大
的点与车灯对应的中心点并不重合，而略低于中心点。由于远光灯 主要是要照亮远方的路面，所以屏幕上的某些点，例如中心点和最 大照度点等，都不能小于相应的规定值。例如，对于白炽灯，最大 照度Emax不应小于32 lx，中心点的照度不应小于0.9 Emax 。
前照灯配光特性

2、前照灯近光的配光要求： 最主要的是在屏幕上要有明显的“明暗截止线”，即图中的hHH3线。 这条线的右侧与水平方向成15°角，上方是“暗区”，下方是“亮区"。 在Ⅲ区要求尽可能暗些，该区任何点照度不大于0.7lx；尤其是B50L处， 照度不能超过0.7 lx，以免造成对方驾驶员炫目。 Ⅳ区代表车前方25～50 m处路面，是近光灯最主要的照明区域。要求 该区任何点的照度不小于2 lx，以保证有足够的照明。 I区代表车前l0～25 m近处路面，是照得最亮的区域。为了避免周围区 域产生过大的明暗对比，该区最大照明限制在20 lx以下。
二、对前照灯性能的要求 主要包括配光特性、发光强度和光束照射方向等。 1）配光特性 测试前照灯配光特性的方法，按有关国家标准规定，是在汽车前方25m 处放置一屏幕，测试近光灯在屏幕上的照度分布。图中H对应前照灯的中心 点，HV对应右车道中心线。图中划分了I、Ⅱ、Ⅲ、Ⅳ区，对应于路面和前 方的不同位置，还标出了若干测试点，如B50L相当于前方50 m距离处迎面 汽车驾驶员眼睛的位置。50 V表示本车前方50 m的路面，25R对应于车前方 25 m右边线的位置，50L为左侧车道50 m处位置等。
3)检测仪使用注意事项 （1）按说明书要求，正确安装设备 （2）正确连接电源和各种线缆，前照灯检测仪在检测时要在前照灯间移动， 因此线缆应有足够长度和适当防护措施。 （3）仪器使用前应检查各指示器的零位是否漂移，受光器的受光面是否蒙 有灰尘或受到污染，对追踪光轴式检测仪的追踪性能应作周期性校准。 （4）要避开外来光线的影响，对于四灯制的汽车，检测时应将同侧的两只 前照灯遮住一只，然后再检测另一只。 （5）按检测仪的说明书要求制定相应的操作规程，正确操作检测仪。
用屏幕法检测前照灯照射位置
2）发光强度 发光强度是对远光灯最重要的检测项目之一。表4—12给出了国 家标准《机动车运行安全技术条件》(GB7258-2004)对前照灯远光发 光照度的规定。
前照灯远光光束发光强度最小值要求 单位：坎德拉 表
检查项目 机动车类型 一灯制 三轮汽车 最高设计车速小于70km/h 的汽车 其它汽车 摩托车 轻便摩托车 拖拉机 运输机 组 标定功率＞18km 标定功率≤18km 8000 ----10000 4000 --6000b 新注册车 二灯制 6000 10000 18000 8000 --8000 6000 四灯制a --8000 15000 --------一灯制 6000 ----8000 3000 --5000b 在用车 二灯制 5000 8000 15000 6000 --6000 5000 四灯制 --6000 12000 ---------
左右光轴刻度尺零点校准
光轴偏斜量和发光强度显示
3)投影式前照灯检测仪的检测方法 (1）将被测车尽可能与检测仪的导轨保证垂直方向驶近检测仪，使前照灯与 检测仪受光器相距3m。 (2)用汽车摆正找准器使检测仪与被测车对正。 (3)开亮前照灯，移动检测仪，使光束照射到受光器上，并使上下和左右光轴 偏斜指示计的指示值为零。此时，根据投影屏上前照灯光束的影像位置，即 可得出光轴的偏斜量。 ( 4)根据光度计上的指示值，即可得出前照灯的发光强度。 4)自动追踪光轴式前照灯检测仪的检测方法 (1)将被测车尽可能与检测仪的导轨保证垂直方向驶近检测仪，使前照灯与检 测仪受光器相距3m。 (2)用汽车摆正找准器使检测仪与被测车对正。 (3)开亮前照灯，接通检测仪电源，用控制器上的上下、左右控制开关移动检 测仪的位置，使前照灯光束照射到受光器上。 (4)按下控制器上的测量开关，受光器随即追踪前照灯光轴，根据光轴偏斜指 示计和光度计的指示值，即可得出光轴偏斜量和发光强度。
2、ECE配光方式
称为欧洲配光方式。

其远光配光与SAE配光方式相同；近光灯丝位于反射镜焦点之前， 且在灯丝下设一遮光屏。这样，近光光线只落在反射镜上半部分而向 下倾斜反射，照到屏幕上时，可看到明显的明暗截止线和明暗截止线 转角点的光

ECE配光方式有两种：一种在配光屏幕上，左半边明暗截止线是 与水平的前照灯基准中线高度水平线h—h重合，右半部分明暗截止线 以h—h与V—V线（汽车纵向中心平面在屏幕上的投影线）的交点为起 点，呈15°向右上方倾斜。另外一种配光方式，灯光在屏幕上的投影 呈Z字形。左半部分投影明暗截止线在h—h线下250mm处，右半部分则 先在左半部分投影明暗截止线与V—V线交点处向上倾斜45°角，与 h—h线相交后成为水平线，明暗截止线在屏幕上呈Z字形。我国前照 灯的近光灯已采用Z字形配光方式
前照灯特性 1. 发光强度 2. 光束照射方向 3. 配光特性
一、发光强度
1、发光强度（坎德拉cd） 光线在给定方向上发光强弱。 一个光源发出频率为540THz的单色辐射，若在一定方向上的辐射强 度为1/683W/sr（即1/683瓦特每球面度），则此光源在该方向上的发 光强度为1cd。 2、照度（勒克斯Lx） 表示受光表面被照明的程度。
国家标准对近光灯的发光强度没有作具体的规定。因为近光灯照明距 离较近，一般在40 m左右，所以发光强度远比远光要低。 远光灯发光强度也不是越大越好。因夜间会车时，车灯由远光变为近光， 照明距离突然从100 m左右减到50 m以内，50 m以外的路面一下子变暗， 眼睛不能适应这种突然变化，几秒钟内看不清远处路面，造成盲目开车， 也是很危险的。

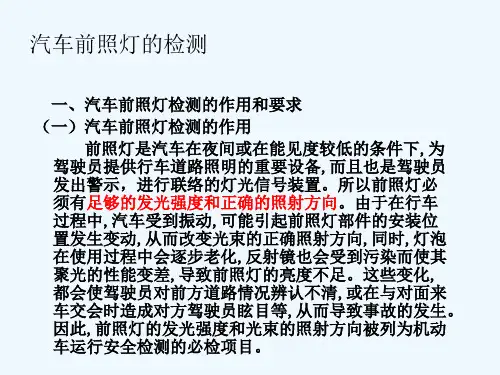

前照灯的检测项目与标准
国家标准《机动车运行安全技术条件》(GB7258-2004)对前照灯 的安装、使用以及性能方面有如下要求： 一、对前照灯安装、使用的要求 1）在正常使用条件下，机动车前照灯光束照射位置应保持稳定。 2） 装有前照灯的机动车应有远、近光变换装置，并且当远光 变 为近光时，所有远光应能同时熄灭。同一辆机动车上的前照灯不允 许左、右的远、近光灯交叉开亮ห้องสมุดไป่ตู้ 3）前照灯的远、近光灯上下并列设置时，近光灯应位于上侧， 其它情况下近光灯应位于外侧。 4）所有前照灯的近光都不允许眩目。
发光强度与照度的关系
照度＝发光强度/离开光源距离的平方
二、光束照射位置
光束照射位置：如果把光束最亮区域看做是光轴的中心，那么它 对于水平、垂直坐标轴交点的偏离，就表示它的照射位置。
三、配光特性
前照灯的远光是夜间行车照明用的，当无迎面来车或不尾随其他 车辆时，希望灯光照得远并使路面有足够的亮度；前照灯的近光是会 车时用的，要求光束倾向路面一侧，避免对面来车驾驶员炫目。因此， 前照灯发出的光线应满足一定的分布。配光特性就是用等照度曲线表 示的明亮分布特性。 前照灯配光标准：美国的SAE标准和欧洲的ECE标准。我国国家标 准所规定的配光标准与ECE标准一致，按照此标准制造的前照灯属于 “非对称防眩光前照灯”。两种配光方式的远光基本相同，区别在于 近光的照射位置和防炫目的方法。 前照灯的配光特性应满足的要求是远光要有良好照明，近光应具 有足够照度和不炫目。
3．前照灯检测仪的维护
维护 周期 维护部位 维护要领
切断“光轴•光度”转换开关 （相当于不受光状态），检查 光度计和光轴偏斜指示计的指 针机械零点
调修方法
指针若不在零点，用零点调整 旋钮将指针调到零点 有污垢，用软布擦净

1、SAE配光方式 称为美国配光方式。 远光灯丝位于反射镜焦点处；近光灯丝位于焦点之上。 所发出的光线经反射后，大部分向下倾斜，从而下部较亮而上 部较暗，所形成的光形分布是水平方向宽，垂直方向窄。若等照度曲 线左右对称，不偏向一边，上下扩展不太宽，就是好的配光特性。 SAE配光方式的近光照射在屏幕的光斑没有明显的明暗截止线。
2)屏幕式前照灯检测仪的检测方法
(1)将被测车尽可能与检测仪的屏幕或导轨保证垂直方向驶近检测仪，使前照灯与 检测仪受光器相距3m。 (2)用汽车摆正找准器使检测仪与被测车对正。 (3)开亮前照灯，用前照灯照准器使检测仪与被测车前照灯对正，然后把固定屏幕 调整到与前照灯一样高，要特别注意使受光器与被测前照灯配光镜的表面中心重 合。 (4）使固定屏幕上左右光轴刻度尺的零点与活动屏幕上的基准指针对正 (5）上下 和左右移动受光器，使光度计指示值达到最大，此时，根据受光器上的基准指针 所指活动屏幕上的上下刻度值和活动屏幕上的基准指针所指固定屏幕上的左右刻 度值，即可得到光轴偏斜量。根据此时光度计上的指示值，可得出前照灯发光强 度。
社会能力
1、培养学生相互沟通能力 2、培养学生团队协作的能力 3、培养学生的思维修能力
概
述
前照灯是由灯泡、反射镜和配光镜构成。反射镜表面形状为旋转 抛物线，当灯丝位于焦点处时，光线经反射镜反射后，可形成平行光束 射向远方；配光镜即为车灯前部的透光玻璃，光线通过时，可达到所要 求的配光性能。 前照灯在汽车上的安装数量一般有二灯制和四灯制。二灯制前照灯 均为远、近光双光束灯，对称安装在汽车前部两侧；四灯制前照灯，每 侧两只，装在外侧的两只是远、近双光束灯，装在内侧的两只是远光单 光束灯。
