用双缝干涉测量光的波长(含答案)
4.4实验:用双缝干涉测量光的波长(解析版)
4.4实验:用双缝干涉测量光的波长 同步练习一、实验题1.(2021·江苏省泗阳中学高二阶段练习)现有毛玻璃屏A 、双缝B 、白光光源C 、单缝D 和透红光的滤光片E 等光学元件,要把它们放在如图所示的光具座上组装成双缝干涉装置,用以测量红光的波长。
(1)将白光光源C 放在光具座最左端,依次放置其他光学元件,由左至右,表示各光学元件的字母排列顺序应为C ,______,______,______A ;(2)本实验的步骤有:①取下遮光筒左侧的元件,调节光源高度,使光束能直接沿遮光筒轴线把屏照亮 ①按合理顺序在光具座上放置各光学元件,并使各元件的中心位于遮光筒的轴线上 ①用米尺测量双缝到屏的距离①用测微目镜(其读数方法同螺旋测微器)测量数条明纹间的距离在操作步骤①时,还应注意______和______,为了增加屏上相邻明纹(暗纹)间的距离,可采取______或______的方法;(3)将测微目镜的分划板中心刻线与某条明纹中心对齐,将该明纹定为第1条明纹,此时手轮上的示数如图所示,然后同方向转动测微目镜,使分划板中心刻线与第6条明纹中心对齐,记下此时图中手轮上的示数为______mm ,求得相邻明纹的间距x ∆为______mm ;(4)已知双缝间距d 为42.010m -⨯,测得双缝到屏的距离l 为0.700m ,由计算式λ=______,可以求得所测红光波长为______nm 。
【答案】E D B 单缝和双缝间距 单缝与双缝相互平行 减小双缝间距离 增大双缝到屏的距离 13.810 2.290 d xLλ=∆ 654 【详解】(1)[1][2][3]为获取单色线光源,白色光源后面要有滤光片、单缝、双缝,即E 、D 、B 。
(2)[4][5]在操作步骤①时还应注意单缝和双缝间距5cm ~10cm ,使单缝与双缝相互平行,使一个线光源变为频率相等的两个线光源。
[6][7]根据Lxdλ∆=知为增加相邻亮纹间的距离,可采取减小双缝间距离,或增大双缝到屏的距离。
2025年高考物理复习之小题狂练600题(实验题):用双缝干涉测量光的波长(10题)
2025年高考物理复习之小题狂练600题(实验题):用双缝干涉测量光的波长(10题)一.实验题(共10小题)1.(2024•沙坪坝区校级模拟)某同学利用双缝干涉测量光的波长的实验装置如图甲所示,单色光在双缝与毛玻璃之间发生干涉,在目镜中可观察到干涉条纹。
(1)在实验当中,该同学观察到条纹很清晰但测量头中的分划板中心刻线与干涉条纹不在同一方向上,如图乙所示,为了使干涉条纹与分划板中心刻线在同一方向上,最合理的操作是仅将(填选项前的字母)旋转一个适当角度。
A.单缝B.双缝C.测量头(2)该同学正确操作后观察到的干涉条纹如图丙所示,转动测量头的手轮,使分划板中心刻线对准a 位置,手轮的读数如图丁所示,此时手轮的读数为mm。
(3)已知双缝间距为d,双缝到毛玻璃的距离为1,分划板中心刻线对准a位置时手轮的读数记作x1,继续转动手轮,分划板中心刻线对准b位置时手轮的读数记作x2(x2>x1),则所测单色光的波长λ=(用题中物理量符号表示)。
2.(2024•武汉模拟)图(a)是用双缝干涉测量光的波长的实验装置。
(1)测量过程中,下列说法正确的是。
A.换用间距更大的双缝,相邻两亮条纹中心的距离增大B.把绿色滤光片换成红色滤光片,相邻两亮条纹中心的距离增大C.把屏向远离双缝的方向移动,相邻两亮条纹中心的距离减小(2)在某次测量中,测量头如图(b)所示,调节分划板的位置,使分划板中心刻线对齐某亮条纹的中心,此时螺旋测微器的读数为mm;转动手轮,使分划板中心刻线向一侧移动到另一条亮条纹的中心,由螺旋测微器再读出一读数。
(3)若实验测得第1条亮条纹到第4条亮条纹中心间的距离x=0.960mm,已知双缝间距d=1.5mm,双缝到屏的距离l=1.00m,则对应的光波波长λ=nm(保留3位有效数字)。
3.(2024•广东三模)在“用双缝干涉测量光的波长”实验中(装置如图1所示)。
(1)下列说法正确的是。
A.调节光源高度使光束沿遮光筒轴线照在屏中心前,应放上单缝和双缝B.用测量头测量时,应使分划板中心刻线与亮条纹的中心对齐C.屏上的干涉条纹与双缝垂直(2)如果用激光器做光源,该实验照样可以完成,这时可以去掉的部件是。

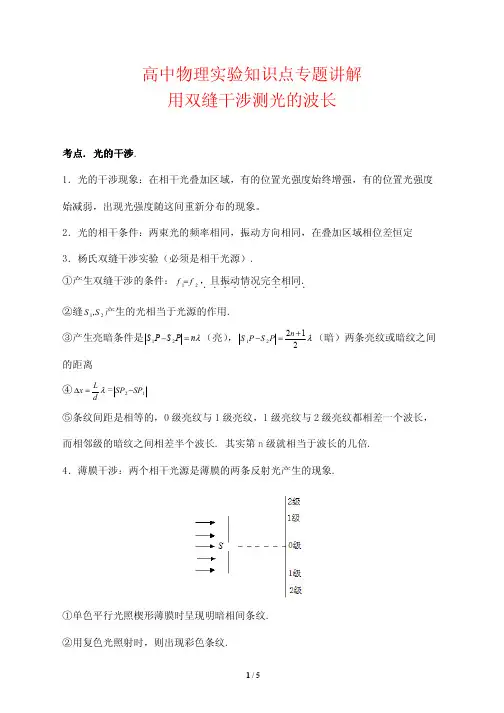

高中物理实验知识点专题讲解19---用双缝干涉测光的波长 含答案
4/5
【点评】对同一装置,干涉条纹间距与波长成正比 热点关注 知识:光的干涉的应用 例 4(09 年福建卷)【题号:3200002262】13. 光在科学技术、生产和生活中有着广 泛的应用,下列说法正确的是 A. 用透明的标准平面样板检查光学平面的平整程度是利用光的偏振现象 B. 用三棱镜观察白光看到的彩色图样是利用光的衍射现象 C. 在光导纤维束内传送图像是利用光的色散现象 D. 光学镜头上的增透膜是利用光的干涉现象 【点评】掌握各种物理现象形成的原理
一、实验目的 1.了解光波产生稳定的干涉现象的条件。 2.观察白光和单色光的双缝干涉图样。 3.测定单色光的波长。
二、实验器材 双缝干涉仪(由光具座、光源、滤光片、单缝、双缝、遮光筒、毛玻璃屏、测量头组 成),另外还有学生电源、导线、 __刻度尺_____。
三、光的干涉条件
2/5
例 1.在双缝干涉实验中,以白光为光源,在屏幕上观察到了彩色干涉条纹.若在双 缝中的一缝前放一红色滤光片(只能透过红光),另一缝前放一绿色滤光片(只能透过 绿光),这时( ). A.只有红色和绿色的双缝干涉条纹,其他颜色的双缝干涉条纹消失 B.红色和绿色的双缝干涉条纹消失,其他颜色的干涉条纹依然存在 C.任何颜色的双缝干涉条纹都不存在,但屏上仍有光亮 D.屏上无任何光亮
(2)设光源 S 到平面镜的垂直距离和到光屏的垂直距离分别为 a 和 L,光的波长为 λ,在光屏上形成干涉条纹。写出相邻两条亮纹(或暗纹)间距离 Δx 的表达式。
3/5
【解析】 (1)见图 (b)。
(2)由双缝干涉相邻亮纹(或ห้องสมุดไป่ตู้纹)间距离公式:
。
根据平面镜成像的对称性得 d=2a,
所以
。
【点评】杨氏双缝干涉是光的波动性的有力证据,要牢记干涉现象中相邻两亮纹(或
江苏省扬州市扬州中学 《实验:用双缝干涉测量光的波长》单元测试题含答案
江苏省扬州市扬州中学《实验:用双缝干涉测量光的波长》单元测试题含答案一、实验:用双缝干涉测量光的波长实验题1.(1)在用双缝干涉测光的波长的实验中,所用实验装置如图甲所示.①转动测量头的手轮,使分划板中心刻线对准第1条亮条纹,读下手轮的读数如图甲所示.继续转动手轮,使分划板中心刻线对准第10条亮条纹,读下手轮的读数如图乙所示.则相邻两亮条纹的间距是________mm.②如果用上述装置测量氦氖激光器发出激光的波长,则图中除了白炽灯换成激光发射器以外,其他不必要的器材元件有________.(2)在测量玻璃折射率的实验中,两位同学先在白纸上放好截面是正三角形的三棱镜ABC,并确定AB和AC界面的位置.然后在棱镜的左侧画出一条直线,并在线上竖直插上两枚大头针P1和P2,再从棱镜的右侧观察P1和P2的像.正确完成上述操作后,在纸上标出大头针P3、P4的位置(图中已标出).为测量该种玻璃的折射率,两位同学分别用圆规及刻度尺作出了完整光路和若干辅助线,如图2甲、乙所示.在图2中能够仅通过测量ED、FG的长度便可正确计算出折射率的是图_______(选填“甲”或“乙”),所测玻璃折射率的表达式n=_________(用代表线段长度的字母ED、FG表示).2.用双缝干涉测光的波长,实验中采用双缝干涉仪,它包括以下元件(其中双缝和光屏连在遮光筒上):A.白炽灯 B.单缝片 C.光屏 D.双缝 E.滤光片(1)把以上元件安装在光具座上时,正确的排列顺序是:________;(2)在双缝干涉实验中,分别用红色和绿色的激光照射同一双缝,在双缝后的屏幕上,红光的干涉条纹间距△x1与绿光的干涉条纹间距△x2相比,△x1________△x2(填“>”、“=”或“<”).若实验中红光的波长为630nm,双缝与屏幕的距离为1.00m,测得第l条到第6条亮条纹中心问的距离为10.5mm,则双缝之间的距离为________mm.3.同学们利用图示装置测量某种单色光的波长。
《实验:用双缝干涉测量光的波长》单元测试题(含答案)
《实验:用双缝干涉测量光的波长》单元测试题(含答案)一、实验:用双缝干涉测量光的波长实验题1.(1)利用甲图所示装置研究光的某些现象,下列说法正确的是______。
A.若在光屏上得到的图样如(a)图所示,则光源和光屏间放置的是单缝挡板B.若光源和光屏间放置的是双缝挡板,光源由红光换作蓝光后,图样的条纹宽度会变窄C.若光源和光屏间放置的是三棱镜,光源能发出红、绿、紫三色光,则红光最有可能照射不到光屏上D.若光源和光屏间放置的是三棱镜,光源能发出红、绿、紫三色光,则紫光最有可能照射不到光屏上(2)用双缝干涉测量某单色光的波长时,所得图样如乙图所示,调节仪器使分划板的中心刻线对准一条亮条纹A的中心,测量头卡尺的示数如丙图所示,其读数为______mm,移动手轮使分划板中心刻线对准另一条亮条纹B的中心,测量头卡尺的示数为18.6mm。
已知双缝挡板与光屏间距为0.6m,双缝相距0.2mm,则所测单色光的波长为______m。
2.用双缝干涉测光的波长实验装置如图甲所示,已知双缝与屏的距离L,双缝间距d.用测量头来测量亮纹中心的距离测量头由分划板、目镜、手轮等构成,转动手轮,使分划板左右移动,让分划板的中心刻线对准亮纹的中心(如图乙所示),记下此时手轮上的读数,转动测量头,使分划板中心刻线对准另一条亮纹的中心,记下此时手轮上的读数.(1)分划板的中心刻线分别对准第1条和第4条亮纹的中心时,手轮上的读数如图丙所示,则对准第1条时读数x1= ______mm (允许误差)、对准第4条时读数x2= ______mm(允许误差)(2)写出计算波长λ的表达式,λ= ______ (用x 1、x 2、L 、d 表示,不用计算).(3)在屏上观察到了干涉条纹如果将双缝的间距变大,则屏上的干涉条纹的间距将变______ ;(选大或小)3.小明和小强两位同学根据老师的要求到实验室想利用双缝干涉实验仪测量光的波长,实验老师给他提供(如图甲所示的)实验仪器。
实验:用双缝干涉测量光的波长试题(含答案)
实验:用双缝干涉测量光的波长试题(含答案)一、实验:用双缝干涉测量光的波长实验题1.如图甲所示,在“用双缝干涉测光的波长”的实验中,将实验仪器按要求安装在光d=的双缝屏.从仪器注明的规格可知,像屏与双缝屏间具座上,并选用缝间距0.20mmL=.然后,接通电源使光源正常工作.的距离700mm①已知测量头上主尺的最小刻度是毫米,副尺(游标尺)上有20分度.某同学调整手轮后,从测量头的目镜看去,使分划板中心刻度线与某条纹A中心对齐,如图乙所示,此时测量头上主尺和副尺的示数情况如图丙所示,此示数为__________mm;接着再转动手轮,使分划板中心刻度线与某条纹B中心对齐,测得A到B条纹间的距离为8.40mm.利用上述测量结果,经计算可得经滤光片射向双缝的色光的波长λ=__________m(保留2位有效数字).②另一同学按实验装置安装好仪器后,观察到光的干涉现象效果很好.若他对实验装置作了一下改动后,在像屏上仍能观察到清晰的条纹,且条纹数目有所增加.以下改动可能实现这个效果的是__________.A.仅将滤光片移至单缝和双缝之间 B.仅将单缝远离双缝移动少许C.仅将单缝与双缝的位置互换 D.仅将红色滤芯光片换成绿色的滤芯光片2.在“用双缝干涉测量光的波长”实验中,将双缝干涉实验仪按要求安装在光具座上,如图所示。
已知双缝间的距离为d,在离双缝L远的屏上,用测量头测量条纹间宽度。
(1)将测量头的分划板中心刻线与某亮纹中心对齐,将该亮纹定为第1条亮纹,此时手轮上的示数如图(甲)所示;然后同方向转动测量头,使分划板中心刻线与第6条亮纹中心对齐,记下此时如图(乙)所示的手轮上的示数为________mm,求得相邻亮纹的间距Δx为________mm;(2)波长的表达式λ=________(用Δx、L、d表示);(3)若改用频率较高的单色光照射,得到的干涉条纹间距将________(填“变大”、“不变”或“变小”);(4)图为上述实验装置示意图。
第4章 第5节 用双缝干涉实验测定光的波长
第4章第5节用双缝干涉实验测定光的波长D.只是半波长的奇数倍【解析】光的干涉现象出现亮条纹的条件:δ=nλ(n=0,±1,±2…)【答案】 A4.(3分)如图4-5-2所示,是单色光双缝干涉实验某一时刻的波形图,实线表示波峰,虚线表示波谷.在此刻,介质中A点为波峰相叠加点,B点为波谷相叠加点,A、B连线上的C点为某中间状态相叠加点.如果把屏分别放在A、B、C三个位置,那么()图4-5-2A.A、B、C三个位置都出现亮纹B.B位置出现暗纹C.C位置出现亮或暗条纹由其他条件决定D.以上结论都不对【解析】在干涉现象中,所谓“振动加强点”是指两列波在该点引起的振动方向总是相同的,该点的振幅是两列波的振幅之和,而不要理解为该点始终处于波峰或波谷,在某时刻它也可以位于平衡位置(如图中C点),所谓“振动减弱点”是指两列波在该点引起的振动方向总是相反的,该点的振幅是两列波长的振幅之差,如果两列波的振幅相同,则该点始终在平衡位置,对光波而言,该点是完全暗的.本题中,A、B、C连线上所有点到缝S1、S2的距离相等,所以A、B、C三点都是振动加强点,屏上对应出现的是亮条纹,所以A正确.【答案】 A课标导思1.了解光波产生稳定干涉图样的条件.2.会用公式Δx=Ldλ测定波长.学生P 52一、实验目的1.了解光波产生稳定干涉图样的条件.2.观察白光及单色光的双缝干涉图样.3.掌握用公式Δx =L d λ测定波长的方法.4.会用测量头测量条纹间距离.二、实验原理1.相邻明纹(暗纹)间的距离Δx 与入射光波长λ之间的定量关系推导如图4-5-3所示,双缝间距d ,双缝到屏的距离L .双缝S 1、S 2的连线的中垂线与屏的交点为P 0.对屏上与P 0距离为x 的一点P ,两缝与P 的距离PS 1=r 1,PS 2=r 2.在线段PS 2上作PM =PS 1,则S 2M =r 2-r 1,因d ≪L ,三角形S 1S 2M 可看作直角三角形.有:r 2-r 1=d sin θ(令∠S 2S 1M =θ).图4-5-3则:x ≈L tan θ≈L sin θ有:r 2-r 1=d x L若P 处为亮纹,则d x L =±kλ,(k =0,1,2,…)解得:x =±k L d λ.(k =0,1,2,…)相邻两亮纹或暗纹的中心距离:Δx =L d λ.2.测量原理由公式Δx =L d λ可知,在双缝干涉实验中,d 是双缝间距,是已知的;L 是双缝到屏的距离,可以测出,那么,只要测出相邻两明条纹(或相邻两暗条纹)中心间距Δx ,即可由公式λ=d l Δx 计算出入射光波长的大小.3.条纹间距Δx 的测定测量头由分划板、目镜、手轮等构成,测量时先转动测量头,让分划板中心刻线与干涉条纹平行,然后转动手轮,使分划板向左(向右)移动至分划板的中心刻线与条纹的中心对齐,记下此时读数,再转动手轮,用同样的方法测出n个亮纹间的距离a,可求出相邻两亮纹间的距离Δx=an-1.三、实验器材双缝干涉仪(包括:光具座、光源、滤光片、单缝、双缝、遮光筒、光屏及测量头,其中测量头又包括:分划板、目镜、手轮等)、学生电源、导线、米尺.学生P52一、实验步骤1.按图4-5-4所示安装仪器.图4-5-42.将光源中心、单缝中心、双缝中心调节在遮光筒的中心轴线上.3.使光源发光,在光源和单缝之间加红(绿)色滤光片,让通过后的条形光斑恰好落在双缝上,通过遮光筒上的测量头,仔细调节目镜,观察单色光的干涉条纹,撤去滤光片,观察白光的干涉条纹(彩色条纹).4.加装滤光片,通过目镜观察单色光的干涉条纹,同时调节手轮,划板的中心刻线对齐某一条纹的中心,记下手轮的读数,然后继续转动使分划板移动,直到分划板的中心刻线对齐另一条纹中心,记下此时手轮读数和移过分划板中心刻度线的条纹数n.5.将两次手轮的读数相减,求出n条亮纹间的距离a,利用公式Δx=a/(n-1),算出条纹间距,然后利用公式λ=dLΔx,求出此单色光的波长λ(d、L仪器中都已给出).6.换用另一滤光片,重复步骤3、4,并求出相应的波长.二、注意事项1.单缝、双缝应相互平行,其中心大致位于遮光筒的轴线上,双缝到单缝距离应相等.2.测双缝到屏的距离l可用米尺测多次取平均值.3.测条纹间距Δx时,用测量头测出n条亮(暗)纹间的距离a,求出相邻的两条亮(暗)纹间的距离Δx=an-1.三、误差分析本实验为测量性实验,因此应尽一切办法减少有关测量的误差,实验中的双缝间距d是器材本身就给出的,因此另外就要注意L和Δx的测量.1.L的测量因本实验中,双缝到屏的距离较大,L的测量误差影响不太大,也应尽量用米尺(精确到mm)准确去测定,如果可能,可多次测量求平均值.2.条纹间距Δx的测定(1)分划板的调节,分划板上的刻线形状如图4-5-5所示,一条水平刻线,三条竖直刻线,待视场中出现清晰的干涉条纹后,使竖直刻线与干涉条纹平行,若不平行,松开测量头上的紧固螺钉,转动测量头使其平行.图4-5-5(2)若直接测相邻两亮纹的间距Δx,相对误差较大,可象图4-5-6那样,转动手轮,使分划板中心刻线对齐左侧某一条清晰亮纹(暗纹),记下游标尺读数x1;然后使分划板右移,让竖直中央刻线与第七条亮(暗)纹对齐,记下游标尺读数x7,则Δx=x7-x16.图4-5-6(3)分划板刻线能否与干涉条纹对齐,对测量结果影响很大,由于明、暗条纹的界线不清晰,具体的对齐方法如下:把明(暗)纹嵌在分划板两条短刻线之间,使条纹的两边缘与短刻线的距离相等,这时即为对齐,如图4-5-7所示.图4-5-7(4)为更有效地减小实验误差,x1、x7的读数应重复测几次,取其平均值.一、实验原理的理解分别以红光和紫光先后用同一装置进行双缝干涉实验,已知λ红>λ紫,在屏上得到相邻亮纹间的距离分别为Δx1和Δx2,则()A.Δx1<Δx2B.Δx1>Δx2C .若双缝间距d 减小,而其他条件保持不变,则Δx 1增大D .若双缝间距d 减小,而其他条件保持不变,则Δx 不变【导析】 依据条纹间距表达式Δx =L d λ进行分析解答.【解析】 该题考查条纹间距的表达式.由Δx =L d λ,λ红>λ紫,得Δx 红>Δx紫,B 项正确.当双缝间距d 减小,其他条件不变时,条纹间距Δx 应增大,故C 项正确.【答案】 BC 根据Δx =L d λ即可得出结论透膜,一般用折射率为1.38的氟化镁,为了使波长为5.52×10-7 m 的绿光在垂直表面入射时使反射光干涉相消,求所涂的这种增透膜的厚度?【解析】 由于人眼对绿光最敏感,所以通常所用的光学仪器其镜头表面所涂的增透膜的厚度只使反射的绿光干涉相消,但薄膜的厚度不易过大,只需使其厚度为绿光在膜中波长的14,使绿光在增透膜的前后两个表面上的反射光互相抵消.而光从真空进入某种介质后,其波长会发生变化.若绿光在真空中波长为λ0,在增透膜中的波长为λ,由折射率与光速的关系和光速与波长及频率的关系得:n =c v =λ0f λf ,即λ=λ0n ,那么增透膜厚度 h =14λ=λ04n =5.52×10-74×1.38m =1×10-7 m.【答案】 1×10-7 m二、实验操作过程和实验原理的理解现有毛玻璃屏A、双缝B、白光光源C、单缝D和透红光的滤光片E等光学元件,要把它们放在图4-5-8所示的光具座上组装成双缝干涉装置,用以测量红光的波长.图4-5-8(1)本实验的实验步骤有:①取下遮光筒左侧的元件,调节光源高度,使光束能直接沿遮光筒轴线把屏照亮;②按合理顺序在光具座上放置各光学元件,并使各元件的中心位于遮光筒的轴线上;③用米尺测量双缝到屏的距离;④用测量头(其读数方法同螺旋测微器)测量数条亮纹间的距离.在操作步骤②时还应注意____________和________________________.(2)将测量头的分划板中心刻线与某亮纹中心对齐,将该亮纹定为第1条亮纹,此时手轮上的示数如图4-5-9甲所示.然后同方向转动测量头,使分划板中心刻线与第6条亮纹中心对齐,记下此时图乙中手轮上的示数________mm,求得相邻亮纹的间距Δx为________mm.(3)已知双缝间距d为2.0×10-4m,测得双缝到屏的距离l为0.700 m,由计算公式λ=________,求得所测红光波长为________m.图4-5-9【导析】依据实验操作规程和数据处理方法进行解答.【解析】本题重点考查了实验操作规程、条纹间距与波长等数据的处理问题,这些也都是历届高考考查的热点问题.(1)单缝与双缝的间距为5~10 cm,使单缝与双缝相互平行.(2)甲图的读数为2.320 mm,乙图的读数为13.870 mm,Δx=13.870-2.3206-1mm=2.310 mm(3)由Δx=ldλ可得:λ=dlΔx=2.0×10-40.700×2.310×10-3m=6.6×10-7m.【答案】(1)见解析(2)13.870 2.310(3)ld·Δx 6.6×10-7测量头有千分尺(如本例题)和游标卡尺两种结构,应根据各自的读数规则读数;利用Δx=|a2-a1|n-1计算Δx时,一定要明确n的含义.螺旋测微器是日常生活和工厂中经常使用的一种精度较高的测量长度的仪器,能正确地使用和读数是一种起码的技能,它是高考的热点.螺旋测微器的读数原则是:①以mm为单位;②整数部分由固定刻度的整数决定;③小数部分则由固定部分的半刻度和可动部分的示数共同决定:若固定部分过半刻线,则可动部分的示数加上“0.5”,若没有过半刻线,就由可动部分的示数来确定,有一点必须明确,示数一定要读到小数点后面的第三位.A.白炽灯,B.单缝片,C.光屏,D.双缝,E.滤光片(其中双缝和光屏连在遮光筒上).(1)把以上元件安装在光具座上时,正确的排列顺序是A______(A已写好).(2)正确调节后,在屏上观察到红光干涉条纹,用测量头测出10条红亮纹间的距离为a;改用绿色滤光片,其他条件不变,用测量头测出10条绿亮纹间的距离为b,则一定有________大于________.【解析】双缝干涉仪各组成部分在光具座上的正确排序为光源,滤光片、单缝、双缝、屏,或把它们全部倒过来,因本题第一项已经填好,故答案是唯一的.由Δx=ldλ知,波长越长,条纹越宽,间距越大,或由干涉条纹的特征均可得出a一定大于b.【答案】(1)EBDC(2)a b三、实验误差分析在“用双缝干涉实验测定光的波长”的实验中,若测量头中的分划板中心刻度线与干涉条纹不平行,出现如图4-5-10所示的情形,在这种情况下用测量出的相邻明(或暗)条纹间距Δx计算光波波长,则计算出的波长λ和光的实际波长λ0的关系是()图4-5-10A.λ>λ0B.λ=λ0C.λ<λ0D.无法确定【导析】分析判断出Δx的变化,再由λ=dLΔx即可得出结果.【解析】由图4-5-10可以看出,分划板中心刻度线与干涉条纹不平行导致相邻明(或暗)条纹间距Δx偏大,从而使计算出的光波波长λ=dLΔx偏大,故答案选A.【答案】 A由λ=dLΔx可知,对λ的测量产生影响的主要有两个因素,即L和Δx的测量值.到干涉图样,这可能是由于()A.光束的中央轴线与遮盖光筒的轴线不一致,相差较大B.没有安装滤光片C.单缝与双缝不平行D.光源发出的光束太强【解析】安装实验器件时要注意:光束的中央轴线与遮光筒的轴线要重合,光源与光屏正面相对,滤光片、单缝和双缝要在同一高度,中心位置在遮光筒轴线上,单缝与双缝要相互平行,才能使实验成功.当然还要使光源发出的光束不致太暗.据上分析,可知选项A、C正确.【答案】 AC2.在双缝干涉实验中,中间明条纹(零级明条纹)到双缝的路程差为零,那么从双缝到第三级明条纹之间的路程差是( )A .1.5λB .2λC .2.5λD .3λ【解析】 由Δx =nλ(n =0、1、2、3…)可知屏上的第三级亮条纹对应n =3.【答案】 D3.如图4-5-11为双缝干涉实验中产生的条纹图样:甲图为绿光进行实验的图样,a 为中央亮条纹;乙为换用另一种单色光进行实验的图样,a ′为中央亮条纹.则以下说法正确的是( )图4-5-11A .乙图可能是用红光实验产生的条纹,表明红光波长较长B .乙图可能是用紫光实验产生的条纹,表明紫光波长较长C .乙图可能是用紫光实验产生的条纹,表明紫光波长较短D .乙图可能是用红光实验产生的条纹,表明红光波长较短【解析】 由图可知,乙图中的条纹间距大,由Δx =L d λ可知λ乙>λ甲,A正确.【答案】 A4.在“用双缝干涉测光的波长”的实验中,装置如图4-5-12所示.双缝间的距离d =3 mm.图4-5-12(1)若测定红光的波长,应选用________色的滤光片.实验时需要测定的物理量有:________和________.【解析】 该题考查实验原理和螺旋测微器的读数,由于测红光的波长,因此用红色滤光片.由Δx =L d λ可知要想测λ必须测定L 和Δx .【答案】 (1)红 L Δx5.用波长未知的单色光做双缝干涉实验,若双缝间的距离为1 mm ,缝到屏的距离为1 m ,第20级亮条纹中心在中央亮条纹(零级亮条纹)中心上方1.78 cm 处,则该单色光的波长是多少微米?【解析】 Δx =1.78×10-220m =8.9×10-4 m λ=d Δx L =1×10-3×8.9×10-41 m =8.9×10-7 m=0.89 μm【答案】 0.89 μm。
【原创】2020年高考回归复习—光学实验之用双缝干涉实验测光的波长含答案
高考回归复习—光学实验之用双缝干涉实验测光的波长1.如下图所示:某同学对实验装置进行调节并观察实验现象:(1)图甲、图乙是光的条纹形状示意图,其中干涉图样是__________.(2)下述现象中能够观察到的是:A.将滤光片由蓝色的换成红色的,干涉条纹间距变宽B.将单缝向双缝移动一小段距离后,干涉条纹间距变宽C.换一个两缝之间距离较大的双缝,干涉条纹间距变窄D.去掉滤光片后,干涉现象消失2.如图所示,在“用双缝干涉量测光的波长”实验中,光具座上放置的光学元件依次为:①光源、②、③、④、⑤遮光筒、⑥毛玻璃。
(1)②、③、④三个光学元件依次为________。
A.滤光片、单缝、双缝B.单缝、滤光片、双缝C.单缝、双缝、滤光片D.滤光片、双缝、单缝(2)如果实验时将红色滤光片换为绿色滤光片,则相邻亮纹(暗纹)间的距离______。
A.变大 B.变小 C.不变 D.可能变大可能变小(3)若测得双缝与屏的距离为L=1.00m,双缝间距为d=1.5mm,第1条亮纹与第3条亮纹中心间的距离Δx=0.640mm,则对应光波的波长λ为____nm。
3.现有毛玻璃屏A、双缝B,白光光源C、单缝D和透红光的滤光片E等光学元件,要把它们放在如图所示的光具座上组装成双缝干涉装置,用以测量红光的波长。
(1)将白光光源C放在光具座最左端,依次放置其他光学元件,由左至右,表示各光学元件的字母排列顺序应为C、______、______、______、A。
(2)本实验的步骤有:①取下遮光筒左侧的元件,调节光源高度,使光束能沿遮光筒的轴线把屏照亮;②按合理的顺序在光具座上放置各光学元件,并使各元件的中心位于遮光筒的轴线上;③用刻度尺测量双缝到屏的距离;④用测量头(其读数方法同螺旋测微器)测量数条亮纹间的距离。
在操作步骤②时还应注意______和______。
(3)将测量头的分划板中心刻线与某亮纹中心对齐,将该亮纹定为第1条亮纹,此时手轮上的示数如图甲所示然后同方向转动测量头,使分划板中心刻线与第6条亮纹中心对齐,记下此时如图乙所示的手轮上的示数为______mm,求得相邻亮纹的间距 x为______mm。
2021届高考物理必考实验十六:用双缝干涉测量光的波长【含答案】
2021届高考物理必考实验十六:用双缝干涉测量光的波长1.实验原理如图1所示,两缝之间的距离为d ,每个狭缝都很窄,宽度可以忽略.两缝S 1、S 2的连线的中垂线与屏的交点为P 0,双缝到屏的距离OP 0=l .则相邻两个亮条纹或暗条纹的中心间距:Δx =l dλ.若已知双缝间距,再测出双缝到屏的距离l 和条纹间距Δx ,就可以求得光波的波长. 2.实验器材双缝干涉仪,即光具座、光源、滤光片、单缝、双缝、遮光筒、毛玻璃屏、测量头.另外,还有学生电源、导线、刻度尺等. 3.实验步骤(1)将光源、遮光筒、毛玻璃屏依次安放在光具座上,如图所示.(2)接好光源,打开开关,使灯丝正常发光.(3)调节各器件的高度,使光源灯丝发出的光能沿轴线到达光屏.(4)安装双缝和单缝,中心大致位于遮光筒的轴线上,使双缝与单缝的缝平行,两者间距5~10 cm ,这时可观察白光的干涉条纹.(5)在单缝和光源间放上滤光片,观察单色光的干涉条纹. 4.数据处理(1)安装测量头,调节至可清晰观察到干涉条纹.(2)使分划板中心刻线对齐某条亮条纹的中心,记下手轮上的读数a 1,将该条纹记为第1条亮纹;转动手轮,使分划板中心刻线移动至另一亮条纹的中心,记下此时手轮上的读数a 2,将该条纹记为第n 条亮纹,则相邻两亮条纹间距Δx =|a 2-a 1|n -1. (3)用刻度尺测量双缝到光屏间的距离l (d 是已知的). (4)重复测量、计算,求出波长的平均值. 5.误差分析(1)光波的波长很小,Δx 、l 的测量对波长λ的影响很大.(2)在测量l 时,一般用毫米刻度尺;而测Δx 时,用千分尺且采用“累积法”. (3)多次测量求平均值. 6.注意事项(1)双缝干涉仪是比较精密的仪器,应轻拿轻放,不要随便拆解遮光筒、测量头等元件. (2)滤光片、单缝、双缝、目镜等如有灰尘,应用擦镜纸轻轻擦去.(3)安装时,注意调节光源、滤光片、单缝、双缝的中心均在遮光筒的中心轴线上,并使单缝、双缝平行且竖直,间距大约5~10cm.(4)调节的基本依据是:照在像屏上的光很弱.主要原因是灯丝与单缝、双缝、测量头与遮光筒不共轴线所致.干涉条纹不清晰的主要原因一般是单缝与双缝不平行. (5)测量头在使用时应使中心刻线对应着亮(暗)条纹的中心. (6)光源灯丝最好为线状灯丝,并与单缝平行靠近.【典例1】(2019·全国卷Ⅱ·34(2))某同学利用图所示装置测量某种单色光的波长.实验时,接通电源使光源正常发光;调整光路,使得从目镜中可以观察到干涉条纹.回答下列问题:(1)若想增加从目镜中观察到的条纹个数,该同学可________; A .将单缝向双缝靠近 B .将屏向靠近双缝的方向移动 C .将屏向远离双缝的方向移动 D .使用间距更小的双缝(2)若双缝的间距为d ,屏与双缝间的距离为l ,测得第1条暗条纹到第n 条暗条纹之间的距离为Δx ,则单色光的波长λ=________;(3)某次测量时,选用的双缝的间距为0.300mm ,测得屏与双缝间的距离为1.20m ,第1条暗条纹到第4条暗条纹之间的距离为7.56mm.则所测单色光的波长为______nm(结果保留3位有效数字). 答案 (1)B (2)d ·Δxn -1l(3)630解析 (1)若想增加从目镜中观察到的条纹个数,需要减小条纹间距,由公式Δx =l dλ可知,需要减小双缝到屏的距离l 或增大双缝间的距离d ,故B 项正确,A 、C 、D 项错误. (2)由题意可知,Δx n -1=l d λ⇒λ=d ·Δxn -1l. (3)将已知条件代入公式解得λ=630nm.【典例1】 用某种单色光做双缝干涉实验时,已知双缝间的距离d 的大小恰好是图11丁中游标卡尺的读数;双缝到毛玻璃屏间的距离的大小是图丙中的毫米刻度尺的读数;实验时先移动测量头(如图甲所示)上的手轮,把分划板中心刻线对准靠近最左边的一条亮条纹中心(如图乙所示),并记下手轮上的读数x 1(如图戊所示),然后转动手轮,把分划板中心刻线向右移动,直到对准第7条亮条纹中心并记下手轮上的读数x 2(如图己所示),由以上测量数据求该单色光的波长.(结果保留两位有效数字)答案 8.0×10-7m解析 根据条纹间距公式Δx =l d λ可知,波长λ=d lΔx ,由题图丁可直接读出d =0.25mm =0.00025m ,双缝到屏的距离由题图丙读出l =74.90cm =0.7490m .由题图乙、戊、己可知,两条相邻亮条纹间的距离Δx =14.700-0.3006mm =2.400mm =0.002400m.将以上数据代入得λ=d Δx l =0.00025×0.0024000.7490m≈8.0×10-7m.【典例2】 (多选)在双缝干涉实验中,用绿色激光照射在双缝上,在缝后的屏幕上显示出干涉图样.若要增大干涉图样中两相邻亮条纹的间距,可选用的方法是( ) A.改用红色激光 B.改用蓝色激光 C.减小双缝间距D.将屏幕向远离双缝的位置移动E.将光源向远离双缝的位置移动 【答案】 ACD【解析】根据干涉图样中两相邻亮条纹的间距Δx =ldλ可知,要使Δx 增大,可以增大波长或增大双缝到屏的距离或缩小双缝间的距离,所以选项A 、C 、D 正确,B 、E 错误.【针对训练2】在杨氏干涉实验中,若单色光的波长λ=5.89×10-7m ,双缝间的距离d =1mm ,双缝到屏的距离l =2m ,则第1个亮条纹到第11个亮条纹的中心间距为______________. 【答案】 1.178×10-2m【解析】由Δx =l dλ可知 Δx =1.178×10-3m ,则第1个亮条纹到第11个亮条纹的中心间距为x =10Δx =1.178×10-2m.【典例3】 在“用双缝干涉测量光的波长”实验中(实验装置如图),下列说法错误的是( )A.调节光源高度使光束沿遮光筒轴线照在屏中心时,应放上单缝和双缝B.测量某条干涉亮条纹位置时,应使测量头分划板中心刻线与该亮条纹的中心对齐C.为了减小测量误差,可用测量头测出n 条亮条纹间的距离a ,求出相邻两条亮条纹间距Δx =an -1D.将滤光片放在单缝与双缝之间不改变实验结果 【答案】 A【解析】 调节光源高度使光束沿遮光筒轴线照在屏中心时,不需放单缝和双缝,故A 错误;测量某条干涉亮条纹位置时,应使测量头分划板中心刻线与该亮条纹的中心对齐,故B 正确;n 条亮条纹之间有n -1个间距,相邻两条亮条纹的间距Δx =an -1,故C 正确;根据实验原理知D 正确.【针对训练3】 在“用双缝干涉测量光的波长”实验中,选用红色滤光片和间距为0.20mm 的双缝,双缝与屏的距离为600mm.某同学正确操作后,在目镜中看到如图甲所示的干涉条纹.换成紫色滤光片正确操作后,使测量头分划板刻线与第k 级暗条纹中心对齐,在目镜中观测到的是图乙中的______(填字母),此时测量头的读数为25.70mm.沿同一方向继续移动测量头使分划板刻线与第k +5级暗条纹中心对齐,此时测量头标尺如图丙所示,其读数是_______mm ,紫光的波长等于________nm.【答案】 D 19.40 420 【解析】由干涉条纹间距Δx =lλd可知,换上紫色滤光片后,在其他条件不变的情况下,间距变小,干涉条纹变密,分划板应该在正中央,所以为D.游标卡尺读数为19.40mm.平均条纹间距Δx =25.70-19.405mm=1.26mm ,根据λ=d lΔx ,解得λ=420nm.【典例4】 (2015·全国卷Ⅰ)在双缝干涉实验中,分别用红色和绿色的激光照射同一双缝,在双缝后的屏幕上,红光的相邻干涉条纹间距Δx 1与绿光的相邻干涉条纹间距Δx 2相比,Δx 1____Δx 2(填“>”“=”或“<”).若实验中红光的波长为630nm ,双缝与屏幕的距离为1.00m ,测得第1条到第6条亮条纹中心间的距离为10.5mm ,则双缝之间的距离为________mm. 【答案】 > 0.300【解析】双缝干涉条纹间距Δx =l dλ,红光波长长,所以红光的双缝干涉条纹间距较大,即Δx 1>Δx 2.相邻亮条纹间距Δx =10.5 mm 5=2.1 mm =2.1×10-3m ,根据Δx =l d λ可得d =lλΔx=0.300 mm.【针对训练4】 (多选)利用如图所示装置研究双缝干涉现象并测量光的波长时,有下面几种说法,其中正确的是( )A.实验装置中的①②③元件分别为滤光片、单缝、双缝B.将滤光片由紫色的换成红色的,干涉条纹间距变宽C.将单缝向双缝移动一小段距离后,干涉条纹间距变宽D.测量过程中,把5个条纹间距数成6个,导致波长测量值偏小E.去掉滤光片后,干涉现象消失 【答案】 ABD【解析】 实验装置中的①②③元件分别为滤光片、单缝、双缝,故A 正确;将滤光片由紫色的换成红色的,波长变长,根据干涉条纹间距公式Δx =l dλ知条纹间距变宽,故B 正确;将单缝向双缝移动一小段距离后,条纹间距不变,故C 错误.把5个条纹间距数成6个,则Δx 偏小,根据Δx =l dλ,可知波长的测量值偏小,故D 正确;去掉滤光片,将出现彩色的干涉条纹,故E 错误.【典例5】在“用双缝干涉测量光的波长”的实验中,装置如图所示.双缝间的距离d =3mm.若测定红光的波长,选用红色的滤光片,实验中测得双缝与屏之间的距离为0.70m ,通过测量头(与螺旋测微器原理相似,手轮转动一周,分划板前进或后退0.500mm)观察第1条亮条纹的位置如图7甲所示,其读数为________mm ;观察第5条亮条纹的位置如图乙所示,其读数为______mm.则可求出红光的波长λ=________m.【答案】 0 0.640 6.86×10-7【解析】由测量头的数据可知a 1=0,a 2=0.640mm , 所以Δx =a 2-a 15-1=0.6404mm =1.60×10-4m ,λ=d Δx l =3×10-3×1.60×10-40.70m≈6.86×10-7m.【针对训练5】某同学用单色光进行双缝干涉实验,在屏上观察到如图甲所示的条纹,仅改变一个实验条件后,观察到的条纹如图乙所示.他改变的实验条件可能是( )A.减小光源到单缝的距离B.减小双缝之间的距离C.减小双缝到光屏之间的距离D.换用频率更高的单色光源 【答案】 B【解析】改变条件后亮条纹之间的间距变大,由公式Δx =l dλ可知,要使Δx 增大,可增大双缝到光屏之间的距离l ,C 错;减小双缝之间的距离d ,B 对;换用波长更长,即频率更低的单色光源,D 错;改变光源到单缝的距离不会改变Δx ,A 错.【典例6】(多选)在“用双缝干涉测量光的波长”实验中,若用单色光照射后观察毛玻璃屏上的条纹如图所示,则有( )A.若只适当增大单缝的宽度,则条纹间距将减小B.若只适当增大双缝的间距,则条纹间距将减小C.若只适当增大照射光的频率,则条纹间距将增大D.若只适当增大双缝到光屏的间距,则条纹间距将增大 【答案】 BD【针对训练6】(多选)利用图中装置研究双缝干涉现象时,下面几种说法正确的是( )A.将屏移近双缝,干涉条纹间距变窄B.将滤光片由蓝色的换成红色的,干涉条纹间距变宽C.将单缝向双缝移动一小段距离后,干涉条纹间距变宽D.换一个双缝之间距离较大的双缝,干涉条纹间距变窄 【答案】 ABD【解析】由条纹间距公式Δx =l dλ可知,A 项中l 减小,Δx 变小;B 项中λ变大,Δx 变大;D 项中d 变大,Δx 变小.故A 、B 、D 正确.【典例7】(多选)某同学在做双缝干涉实验时,按装置图安装好实验装置,在光屏上却观察不到干涉图样,这可能是由于( )A.光束的中央轴线与遮光筒的轴线不一致,相差较大B.没有安装滤光片C.单缝与双缝不平行D.光源发出的光束太强 【答案】 AC【解析】安装实验器材时要注意:光束的中央轴线与遮光筒的轴线要重合,光源与光屏正面相对,滤光片、单缝和双缝要在同一高度,中心位置在遮光筒轴线上,单缝与双缝要相互平行,才能使实验成功.当然还要使光源发出的光束不致太暗.综上所述,可知选项A、C正确.【针对训练7】(多选)英国物理学家托马斯·杨巧妙地解决了相干光源问题,第一次在实验室观察到了光的干涉现象.图为实验装置简图,M为竖直线状光源,N和O均为有狭缝的遮光屏,P为像屏.现有四种刻有不同狭缝的遮光屏,实验时正确的选择是( )A.N应选用遮光屏1B.N应选用遮光屏3C.O应选用遮光屏2D.O应选用遮光屏4【答案】AC【典例8】(多选)关于“用双缝干涉测量光的波长”实验,正确的说法是( )A.实验时应调节各器件共轴,并且单缝和双缝的缝应相互平行B.观察到的白光的干涉图样是:在视野中可以看到彩色的干涉条纹,中央为一条白亮的零级干涉条纹;彩色条纹的排列,以零级亮条纹为中心左右对称,在第一级亮条纹中紫色在最外侧C.看到白光的干涉条纹后,在单缝前面放上红色或绿色滤光片,即可看到红黑相间或绿黑相间的干涉条纹,且红条纹的相邻条纹间距比绿条纹的相邻条纹间距大D.测量时应使测量头的分划板的中心刻线对齐条纹的中心再读数【答案】ACD【针对训练8】某同学在做“双缝干涉测量光的波长”的实验时,第一次分划板中心刻线对齐第2条亮纹的中心时(如图5甲中的A),游标卡尺的示数如图乙所示,第二次分划板中心刻线对齐第6条亮纹的中心时(如图丙中的B),游标卡尺的示数如图丁所示.已知双缝间距d=0.5mm,双缝到屏的距离l=1m,则:(1)图乙中游标卡尺的示数为________cm.(2)图丁中游标卡尺的示数为________cm.(3)所测光波的波长为________m(保留两位有效数字).【答案】 (1)1.250 (2)1.775 (3)6.6×10-7【解析】 (1)游标卡尺的固定刻度读数为1.2cm ,游标尺上第10个刻度游标读数为0.05×10mm=0.50mm =0.050cm ,所以最终读数为1.2cm +0.050cm =1.250cm.(2)游标卡尺的固定刻度读数为1.7 cm ,游标尺上第15个刻度游标读数为0.05×15 mm=0.75 mm =0.075cm ,所以最终读数为:1.7cm +0.075cm =1.775cm. (3)Δx =1.775cm -1.250cm6-2≈0.131cm根据Δx =l dλ得,λ=6.6×10-7m.【典例9】如图甲是利用双缝干涉测某单色光波长的实验装置,测得双缝屏到毛玻璃屏的距离l 为0.2m 、双缝的距离d 为0.4mm ,图乙是通过该仪器的观测装置看到的毛玻璃屏上的干涉图样,其中1、2、3、4、5…是亮条纹的编号,图丙、图丁是利用该仪器测光的波长时观察到的情景,图丙是测第1号亮条纹的位置,此时观测装置上千分尺的读数为________mm ,图丁是测第4号亮条纹的位置,此时观测装置上千分尺的读数为________mm.根据上面测出的数据可知,相邻两条亮条纹间的距离Δx =________mm ,计算波长的数学表达式λ=________,被测光的波长为________nm.【答案】 0.510 1.485 0.325Δx ·dl650【解析】 题图丙是测第1号亮条纹的位置,此时千分尺的读数为0.5 mm +0.01×1.0 mm=0.510mm ; 题图丁是测第4号亮条纹的位置,此时千分尺的读数为1mm +0.01×48.5mm=1.485mm ; 相邻两条亮条纹间的距离Δx =1.485-0.5103mm =0.325mm ;根据双缝干涉条纹的间距公式Δx =l dλ,得λ=Δx ·dl,代入数据得:λ=0.325×10-3×0.4×10-30.2m =6.5×10-7m =650nm.【针对训练9】在“用双缝干涉测量光的波长”实验中(1)某同学先将光源靠近遮光筒的双缝端并等高放置,然后在筒的另外一侧观察,发现筒的上壁照得很亮,此时他应将遮光筒的观察端向________(填“上”或“下”)调节. (2)某次测量如图所示,则读数为________mm.(3)几位同学实验时,有的用距离为0.1mm 的双缝,有的用距离为0.2mm 的双缝;同时他们还分别用红、紫两种不同颜色的滤光片遮住光源进行了观察,图8选自他们的观察记录,其中正确反映实验结果的是________.(已知红光波长大于紫光的波长)【答案】(1)上 (2)5.007 (3)BD【解析】 (1)发现筒的上壁照得很亮说明光线向上,即观察端偏下,所以应将观察端向上调节; (2)螺旋测微器的固定刻度为5mm ,可动刻度为0.7×0.01mm=0.007mm ,所以最终读数为5mm +0.007mm =5.007mm ; (3)根据Δx =lλd可知,当红光分别通过距离为0.1mm 和0.2mm 的双缝时,距离越大的条纹间的距离越小,故B 正确;同理,当红光和紫光通过相同距离的双缝时即l 、d 相同情况下,波长越长的条纹间的距离越大,故D 正确.【典例10】在用双缝干涉测量光的波长的实验中,请按照题目要求回答下列问题:(1)如图(a)、(b)两图都是光的条纹形状示意图,其中干涉图样是________.(2)将下表中的光学元件放在图(c)所示的光具座上组装成用双缝干涉测量光的波长的实验装置,并用此装置测量红光的波长.元件代号 A B C D E元件名称光屏双缝白光光源单缝透红光的滤光片将白光光源C放在光具座最左端,依次放置其他光学元件,由左至右,各学光元件的排列顺序应为________.(填写元件代号)(3)已知该装置中双缝间距d=0.50mm,双缝到光屏的距离l=0.50m,在光屏上得到的干涉图样如图(d)所示,分划板在图中A位置时游标卡尺如图(e)所示,则其示数x A=______mm;在B位置时游标卡尺如图(f)所示,则相邻两条纹间距Δx=________mm.(4)由以上所测数据,可以得出形成此干涉图样的单色光的波长为________m.(5)若改用频率较高的单色光照射,得到的干涉条纹间距将________(填“变大”“不变”或“变小”).【答案】(1)(a) (2)EDBA(3)111.15 0.60 (4)6.0×10-7(5)变小。
实验:用双缝干涉测量光的波长试题(含答案)
实验:用双缝干涉测量光的波长试题(含答案)一、实验:用双缝干涉测量光的波长实验题1.在“用双缝干涉测量光的波长”实验中,实验装置如图所示.(1)以线状白炽灯为光源,对实验装置进行了调节并观察实验现象后,总结出以下几点A.灯丝和单缝及双缝必须平行放置B.干涉条纹与双缝垂直C.干涉条纹疏密程度与双缝宽度有关D.干涉条纹间距与光的波长有关以上几点中你认为正确的是______________.(2)当测量头中的分划板中心刻线对齐某条刻度线时,手轮上的示数如图甲该读数为_____________mm.(3)如果测量头中的分划板中心刻线与干涉条纹不在同一方向上,如图所示.则在这种情况下测量干涉条纹的间距Δx时,测量值____________实际值.(填“大于”、“小于”或“等于”)2.(1)利用甲图所示装置研究光的某些现象,下列说法正确的是______。
A.若在光屏上得到的图样如(a)图所示,则光源和光屏间放置的是单缝挡板B.若光源和光屏间放置的是双缝挡板,光源由红光换作蓝光后,图样的条纹宽度会变窄C.若光源和光屏间放置的是三棱镜,光源能发出红、绿、紫三色光,则红光最有可能照射不到光屏上D.若光源和光屏间放置的是三棱镜,光源能发出红、绿、紫三色光,则紫光最有可能照射不到光屏上(2)用双缝干涉测量某单色光的波长时,所得图样如乙图所示,调节仪器使分划板的中心刻线对准一条亮条纹A的中心,测量头卡尺的示数如丙图所示,其读数为______mm,移动手轮使分划板中心刻线对准另一条亮条纹B的中心,测量头卡尺的示数为18.6mm。
已知双缝挡板与光屏间距为0.6m,双缝相距0.2mm,则所测单色光的波长为______m。
3.某同学用如图所示的实验装置测量光的波长。
(1)用某种单色光做实验时,在离双缝1.2m远的屏上,用测量头测量条纹的宽度:先将测量头的分划板中心刻线与某亮纹中心对齐,将该亮纹定为第1条亮纹,此时手轮上的示数如图甲所示;然后同方向转动测量头,使分划板中心刻线与第4条亮纹中心对齐,此时手轮上的示数如图乙所示。
专题4.3双缝干涉测量光的波长(解析版)
专题4.3双缝⼲涉测量光的波长(解析版)2020年⾼考物理100考点最新模拟题千题精练(物理实验)第四部分选考实验专题4.3 双缝⼲涉测量光的波长1.(2019北京通州⼆模)在“⽤双缝⼲涉测光的波长”实验中,将所⽤器材按要求安装在如图甲所⽰的光具座上,然后接通电源使光源正常⼯作。
像屏上出现的⼲涉条纹如图⼄所⽰,下列操作中,⼀定可以使条纹间距变⼤的是()A.换⼀个紫⾊滤光⽚B.换⼀个⾼聚焦凸透镜C.增⼤单缝与双缝间的距离D.增⼤双缝到像屏的距离【参考答案】D【名师解析】根据双缝⼲涉条纹间距规律公式△x=可知,使条纹间距△x变⼤的⽅式有:增⼤双缝到光屏的距l,减⼩双缝间距d,增⼤单⾊光的波λ。
因为红光的波长⼤于紫光的波长,所以换⼀个紫⾊滤光⽚,会使条纹间距变⼩。
故A错误;换⼀个⾼聚焦凸透镜,只是使光屏上所成的像更清晰些,不影响条纹间距⼤⼩;故B错误;增⼤单缝与双缝间的距离,光屏上的成像情况不受影响;故C错误;增⼤双缝到像屏的距离,可使条纹间距变⼤,故D正确。
2.(2019浙江G12名校协作体模拟)某同学⽤双缝⼲涉实验仪测量光的波长,如图(a)所⽰(1)实验中选⽤的双缝间距为d=0.50mm,双缝到像屏的距离为L=0.70m,在像屏上得到的⼲涉图样如图(b)所⽰,分划板刻线在图中B位置时,如图(c)游标卡尺的读数为______mm,则⼊射的单⾊光波长λ=______m.(计算结果保留三位有效数字)(2)关于该实验,下列说法⽌确的是______A.如果去掉滤光⽚,则⽆法发⽣⼲涉现象B.如果去掉凸透镜,也能在屏上得到⼲涉条纹C.如果⽤激光作为光源,则⽆需凸透镜和单缝,也能在屏上得到⼲涉条纹D.如图(d)所⽰,分划板中⼼刻线与⼲涉条纹不平⾏,可通过调节拨杆使它们平⾏【参考答案】(1)115.50,5.36×10-7;(2)BC。
【名师解析】(1)分划板刻线在图中B位置时,游标卡尺的读数为115+0.05×10mm=115.50mm,在A位置时,游标卡尺的读数为111.00mm,则相邻条纹间距为:△x=mm=0.75mm根据△x=得:λ==m=5.36×10-7m。
实验:用双缝干涉测量光的波长试题(含答案)
(2)将激光束照在双缝上,在光屏上观察到的现象是图选项中的__________;
A. B. C. D.
(3)保持双缝到光屏的距离不变,换用间隙更小的双缝,在光屏上观察到的条纹间距将___________;保持双缝间隙不变,减小双缝到光屏的距离,在光屏上观察到的条纹间距将___________;(均选填“变宽”“变窄”或“不变”)
(2)[4].将激光束照在双缝上,将出现双缝干涉现象,而双缝干涉图样是中间为亮条纹的明暗相间的等间距条纹,则A正确。
(3)[5][6].根据双缝干涉条纹间距公式 可知在其他条件不变,d减小时,条纹间距变宽;而在其他条件不变,L减小时,条纹间距变窄。
(4)[7][8].图乙的读数:螺旋测微器固定刻度读数为13. 5mm,可动刻度读数为37. 0×0. 01mm,两者相加为13. 870mm。图甲的ቤተ መጻሕፍቲ ባይዱ数:甲图中固定刻度读数为2mm,可动刻度读数为32. 0×0. 01mm,两者相加的读数为2. 320mm,由以上读数可知;
②在光电效应实验中,用紫外线照射锌板可以使光电子离开锌板,如果只增加紫外线的照射强度光电子的最大初动能是否会增加。请说明你的观点及依据________________。
2025年高考物理总复习实验十四用双缝干涉测光的波长
知识巩固练1.(多选)利用如图所示装置研究双缝干涉现象时,下列说法正确的是 ( )A.将屏移近双缝,干涉条纹间距变窄B.将滤光片由蓝色的换成红色的,干涉条纹间距变宽C.将单缝向双缝移动一小段距离后,干涉条纹间距变宽D.换一个两缝之间距离较大的双缝,干涉条纹间距变窄【答案】ABD2.在“用双缝干涉测量光波长”的实验中,用图甲装置测量红光的波长.(1)图甲中标示器材P 应为________.A.凸透镜B.凹透镜C.红色滤光片D.红色毛玻璃片(2)图乙为干涉图样,转动测量头上的手轮,使分划板中心刻线对准图乙所示的明条纹A 的中心,此时游标卡尺的示数如图丙所示,则游标卡尺的读数x 1=________mm.(3)再转动手轮,使分划板中心刻线向右边移动,直到对准明条纹B 的中心,此时游标卡尺的示数如图丁所示,已知双缝间距离d =0.20 mm ,双缝到毛玻璃屏间的距离为l =75.0 cm ,则该单色光的波长是________nm.【答案】(1)C (2)0.4 (3)720【解析】(1)图甲中标示的器材P 应为红色滤光片,C 正确,A 、B 、D 错误.(2)游标卡尺为10分度游标卡尺,精确值为0.1 mm ,图丙游标卡尺的读数为0 mm +4×0.1 mm =0.4 mm.(3)图丁游标卡尺的读数为16 mm +6×0.1 mm =16.6 mm ,由图乙可知6Δx =16.6 mm -0.4 mm =16.2 mm ,解得Δx =2.7 mm ,根据公式Δx =l d λ,解得λ=d Δx l =0.2×10-3×2.7×10-30.75 m =720 nm.综合提升练3.利用双缝干涉测定光的波长实验中,双缝间距d =0.4 mm ,双缝到光屏间的距离l =0.5 m ,用某种单色光照射双缝得到干涉条纹如图甲所示,分划板在图中A 、B 位置时,游标卡尺示数也如图中所给出,则:(1)分划板在图甲中A 、B 位置时游标卡尺示数如图乙所示,分别为x A =______mm ,x B =______mm ,相邻两条暗纹间距Δx =______mm.(2)波长的表达式λ=______(用Δx 、l 、d 表示),该单色光的波长λ=______m.(3)若改用频率较高的单色光照射,得到的干涉条纹间距将________(填“变大”“不变”或“变小”).【答案】(1)11.1 15.6 0.75 (2)d l Δx 6.0×10-7 (3)变小【解析】(1)游标卡尺读数时:一要注意精确度;二要注意读数时主尺读数应为游标尺零刻度线所对主尺位置的读数;三要注意单位,无论是主尺读数还是游标尺读数都要以mm 为单位读取.本题中还要注意主尺上的数字的单位是cm ,不是mm.由图可知x A =11.1 mm ,x B =15.6 mm ,Δx =16×(15.6-11.1) mm =0.75 mm. (2)由Δx =l d λ得λ=d l Δx =0.4×10-30.5×0.75×10-3 m =6.0×10-7 m. (3)从λ=d l Δx 可知,波长越长的光,干涉条纹间距越大.根据频率、光速与波长的关系,可知频率越高的光,波长越短,所以干涉条纹间距越小.。
(完整版)实验:用双缝干涉测量光的波长
实验十六用双缝干涉测量光的波长(同时练习使用测量头)1.实验原理如图1所示,光源发出的光,经过滤光片后变成单色光,再经过单缝S时发生衍射,这时单缝S相当于一个单色光源,衍射光波同时到达双缝S1和S2之后,S1、S2双缝相当于两个步调完全一致的单色相干光源,相邻两条亮(暗)条纹间的距离Δx与入射光波长λ,双缝S1、S2间距离d及双缝与屏的距离l有关,其关系式为:Δx=ldλ,因此,只要测出Δx、d、l即可测出波长λ.图1两条相邻亮(暗)条纹间的距离Δx用测量头测出.测量头由分划板、目镜、手轮等构成,如图2所示.图22.实验器材双缝干涉仪,即:光具座、光源、滤光片、单缝、双缝、遮光筒、毛玻璃屏、测量头,另外还有学生电源、导线、刻度尺.3.实验步骤(1)观察双缝干涉图样①将光源、遮光筒、毛玻璃屏依次安放在光具座上,如图3所示.图3②接好光源,打开开关,使灯丝正常发光.③调节各器件的高度,使光源灯丝发出的光能沿遮光筒轴线到达光屏.④安装单缝和双缝,尽量使缝的中点位于遮光筒的轴线上,使单缝与双缝平行,二者间距约为5~10 cm.⑤在单缝和光源间放上滤光片,观察单色光的干涉条纹.(2)测定单色光的波长①安装测量头,调节至可清晰观察到干涉条纹.②使分划板中心刻线对齐某条亮条纹的中央,如图4所示,记下手轮上的读数,将该条纹记为第1条亮条纹;转动手轮,使分划板中心刻线移动至另一亮条纹的中央,记下此时手轮上的读数,将该条纹记为第n 条亮条纹,测出n 条亮条纹间的距离a ,则相邻两亮条纹间距Δx =a n -1.图4 ③用刻度尺测量双缝到光屏间距离l (d 是已知的).④重复测量、计算,求出波长的平均值.1.数据处理(1)条纹间距的计算:移动测量头的手轮,分划板中央刻线在第1条亮条纹中央时读数为a 1,在第n 条亮条纹中央时读数为a n ,则Δx =a n -a 1n -1. (2)根据条纹间距与波长的关系Δx =l d λ得λ=d lΔx ,其中d 为双缝间距,l 为双缝到光屏的距离. (3)测量时需测量多组数据,求λ的平均值.2.注意事项(1)调节双缝干涉仪时,要注意调整光源的高度,使它发出的光束能够沿着遮光筒的轴线把屏照亮.(2)放置单缝和双缝时,缝要相互平行,中心大致位于遮光筒的轴线上.(3)调节测量头时,应使分划板中心刻线和亮条纹的中心对齐,记清此时手轮上的读数,转动手轮,使分划板中心刻线和另一亮条纹的中心对齐,记下此时手轮上的读数,两次读数之差就表示这两条亮条纹间的距离.(4)不要直接测Δx ,要测多条亮条纹的间距再计算得到Δx ,这样可以减小误差.(5)白光的干涉观察到的是彩色条纹,其中白色在中央,红色在最外层.3.误差分析(1)双缝到光屏的距离l的测量存在误差.(2)测条纹间距Δx带来的误差:①干涉条纹没有调整到最清晰的程度.②误认为Δx为亮条纹的宽度.③分划板刻线与干涉条纹不平行,中心刻线没有恰好位于亮条纹中心.④测量多条亮条纹间的距离时读数不准确,此间距中的条纹数未数清.命题点一教材原型实验例1现有毛玻璃屏A、双缝B、白光光源C、单缝D和透红光的滤光片E等光学元件,要把它们放在如图5甲所示的光具座上组装成双缝干涉装置,用以测量红光的波长.甲图5(1)将白光光源C放在光具座最左端,依次放置其他光学元件,由左至右,表示各光学元件的字母排列最佳顺序应为C、________、A.(2)本实验的步骤有:①取下遮光筒左侧的元件,调节光源高度,使光束能直接沿遮光筒轴线把屏照亮;②按合理顺序在光具座上放置各光学元件,并使各元件的中心位于遮光筒的轴线上;③用米尺测量双缝到屏的距离;④用测量头(其读数方法同螺旋测微器)测量数条亮条纹间的距离.在操作步骤②时还应注意________和________.(3)将测量头的分划板中心刻线与某条亮条纹中心对齐,将该亮条纹定为第1条亮条纹,此时手轮上的示数如图乙所示.然后同方向转动测量头,使分划板中心刻线与第6条亮条纹中心对齐,记下此时图丙中手轮上的示数为______ mm,求得相邻亮条纹的间距Δx为______ mm.(4)已知双缝间距d 为2.0×10-4 m ,测得双缝到屏的距离l 为0.700 m ,由计算式λ=________,求得所测红光波长为________ nm.答案 (1)E 、D 、B (2)见解析 (3)13.870 2.310 (4)d l Δx 6.6×102 解析 (1)通过滤光片获得单色光,通过单缝获得线光源,通过双缝获得相干光,故最佳顺序为E 、D 、B .(2)单缝和双缝间距为5~10 cm ,使单缝与双缝相互平行.(3)题图丙中固定刻度读数为13.5 mm ,可动刻度读数为37.0×0.01 mm.二者相加为13.870 mm ,图乙中的读数为2.320 mm ,所以Δx =13.870-2.3206-1mm =2.310 mm. (4)根据Δx =l d λ,得λ=d lΔx ,代入数据得λ=6.6×102 nm. 变式1 (多选)(2017·全国卷Ⅱ·34(1))在双缝干涉实验中,用绿色激光照射在双缝上,在缝后的屏幕上显示出干涉图样.若要增大干涉图样中两相邻亮条纹的间距,可选用的方法是( )A.改用红色激光B.改用蓝色激光C.减小双缝间距D.将屏幕向远离双缝的位置移动E.将光源向远离双缝的位置移动答案 ACD解析 根据干涉图样中两相邻亮条纹的间距Δx =l dλ 可知,要使Δx 增大,可以增大波长或增大双缝到屏的距离或缩小双缝间的距离,所以选项A 、C 、D 正确,B 、E 错误.变式2 用某种单色光做双缝干涉实验时,已知双缝间的距离d 的大小恰好是图中游标卡尺的读数,如图6丁所示;双缝到毛玻璃屏间的距离的大小由图中的毫米刻度尺读出,如图丙所示;实验时先移动测量头(如图甲所示)上的手轮,把分划线对准靠近最左边的一条亮条纹(如图乙所示),并记下螺旋测微器的读数x 1(如图戊所示),然后转动手轮,把分划线向右移动,直到对准第7条亮条纹并记下螺旋测微器的读数x 2(如图己所示),由以上测量数据求该单色光的波长.(结果保留两位有效数字)图6答案 8.0×10-7 m解析 根据条纹间距公式Δx =l d λ可知,波长λ=d l Δx ,代入题目提供的数据就可求解,由题图丁可直接读出d =0.25 mm =0.000 25 m ,双缝到屏的距离由题图丙读出l =74.90 cm =0.749 0 m.由题图乙、戊、己可知,两条相邻亮条纹间的距离Δx =14.700-0.3006mm =2.400 mm =0.002 400 m. 将以上数据代入得λ=d Δx l =0.000 25×0.002 4000.749 0m ≈8.0×10-7 m. 命题点二 实验拓展与创新例2 (2015·全国卷Ⅰ·34(1))在双缝干涉实验中,分别用红色和绿色的激光照射同一双缝,在双缝后的屏幕上,红光的干涉条纹间距Δx 1与绿光的干涉条纹间距Δx 2相比,Δx 1____Δx 2(填“>”“=”或“<”).若实验中红光的波长为630 nm ,双缝与屏幕的距离为1.00 m ,测得第1条到第6条亮条纹中心间的距离为10.5 mm ,则双缝之间的距离为________ mm. 答案 > 0.3解析 双缝干涉条纹间距Δx =l dλ,红光波长较长,所以红光的双缝干涉条纹间距较大,即Δx 1>Δx 2.相邻条纹间距Δx =10.5 mm 5=2.1 mm =2.1×10-3 m ,根据Δx =l d λ可得d =lλΔx=0.3 mm. 变式3 1801年,托马斯·杨用双缝干涉实验研究了光波的性质,1834年,洛埃利用平面镜同样得到了杨氏干涉的结果(称洛埃镜实验).图7(1)洛埃镜实验的基本装置如图7所示,S 为单色光源,M 为平面镜,试用平面镜成像作图法画出S 经平面镜反射后的光与直线发出的光在光屏上相交的区域.(2)设光源S 到平面镜的垂直距离和到光屏的垂直距离分别为a 和L ,光的波长为λ,在光屏上形成干涉条纹,写出相邻两条亮条纹(或暗条纹)间距离Δx 的表达式.答案 见解析解析 (1)如图所示(2)Δx =L d λ,因为d =2a ,故Δx =L 2a λ.。
16-4 实验十六:用双缝干涉测光的波长(练)(全国通用)(解析版)
专题16.4 用双缝干涉测光的波长一、单选题1.(2022·江苏·宝应县教育局教研室高二期中)如图所示为双缝干涉的实验装置,图中有四个光学元件的名称空缺,关于它们的名称正确的是()A.①单缝①滤光片①双缝B.①滤光片①双缝①遮光筒C.①凸透镜①双缝①遮光筒D.①凸透镜①单缝①双缝【答案】D【解析】凸透镜对光有会聚作用,光源后面要有凸透镜、单缝、双缝,则①是凸透镜,①是单缝,①是双缝,遮光筒可防止外界光干扰实验,①是遮光筒。
故选D。
2.(2022·广东广州·高二期末)杨氏双缝干涉实验,除给定条件外其它不变,下列说法正确的是()A.两缝间距越小条纹间距越小B.光屏离双缝越远条纹间距越大C.七色光中,用紫光做实验时条纹间距最大D.用白光做双缝干涉实验得到的是黑白相间的条纹3.(2022·四川资阳·高二期末)根据物理学史事实,下列叙述中错误..的是()A .托马斯·杨通过双缝干涉实验证实了光具有波动性B .麦克斯韦根据自然规律的统一性提出变化的电场产生磁场并通过实验证明了电磁波的存在C .爱因斯坦提出的光子假说很好地解释了光电效应实验,说明光具有粒子性D .卢瑟福通过对α粒子散射实验的研究,提出了原子的核式结构模型 【答案】B【解析】A .托马斯·杨通过双缝干涉实验证实了光具有波动性,故A 正确;B .麦克斯韦根据自然规律的统一性,提出变化的电场产生磁场,赫兹通过实验证明了电磁波的存在,故B 错误;C .爱因斯坦提出的光子假说很好地解释了光电效应实验,说明光具有粒子性,故C 正确;D .卢瑟福通过对α粒子散射实验的研究,提出了原子的核式结构模型,故D 正确。
本题选择错误的,故选B 。
二、多选题4.(2022·辽宁朝阳·高二期末)在“利用双缝干涉测量光的波长”实验中,将双缝干涉实验装置按如图所示安装在光具座上,单缝a 保持竖直方向,并选用缝间距为d 的双缝b ,并使单缝与双缝保持平行,调节实验装置使光屏上出现清晰干涉条纹。
高中物理(新人教版)选择性必修一同步习题:实验_用双缝干涉测量光的波长(同步习题)【含答案及解析】
第四章光4 实验:用双缝干涉测量光的波长基础过关练题组一实验原理与实验步骤1.用单色光做双缝干涉实验,下列说法正确的是( )A.相邻两亮条纹或暗条纹的中心间距相等B.中央亮条纹的宽度是两侧亮条纹宽度的2倍C.屏与双缝之间的距离减小,则屏上条纹间的距离增大D.在实验装置不变的情况下,红光的条纹间距小于蓝光的条纹间距2.用如图所示的装置来观察光的双缝干涉现象时,以下推断正确的是( )A.狭缝屏的作用是使入射光到达双缝屏时,双缝就成了两个振动情况总是相同的光源B.若入射光是白光,则像屏上的条纹是黑白相间的干涉条纹C.屏上某点到双缝的距离差为入射光波长的1.5倍时,该点处一定是亮条纹D.双缝干涉中亮条纹之间的距离相等,暗条纹之间的距离不相等3.(2019天津实验中学高三上期中)(多选)在“用双缝干涉测量光的波长”实验中(实验装置如图),下列说法哪些是正确的( )A.调节光源高度,使光束沿遮光筒轴线照在屏中心时,应放上单缝和双缝B.测量某条干涉亮条纹位置时,应使分划板中心刻线与该亮条纹的中心对齐C.为了减小测量误差,可测出n条亮条纹间的距离a,求出相邻两条亮条纹间距Δx=an-1D.某同学用黄光作为入射光,为了增大干涉条纹的间距,可以采用的方法是改用蓝光作为入射光题组二实验数据处理及误差分析4.某次实验中,测得第一级亮条纹和第三级亮条纹中心相距4.0×10-2 m,若双缝间距为0.1 mm,双缝到屏的距离为l=4.0 m,则光波的波长为( )A.8.0×10-8 mB.5.0×10-7 mC.1.5×10-8 mD.1.0×10-7 m5.在“用双缝干涉测量光的波长”的实验中,调节测量头的位置,使分划板中心刻线对齐某亮条纹的中心,如图所示,此时手轮的读数是mm。
转动测量头,使分划板中心刻线向一侧移动到另一条亮条纹中心位置,再次记下手轮上的读数。
若实验测得的4条亮条纹中心间的距离为0.960 mm,且已知双缝间距d=1.5 mm,双缝到屏的距离l=100 cm,则对应的光波的波长为λ=cm。
第十四章 实验十四 用双缝干涉测量光的波长
实验十四 用双缝干涉测量光的波长 目标要求 1.掌握由Δx =l dλ测量光的波长的原理,并会测单色光波长.2.观察单色光的双缝干涉图样,掌握测量头测量条纹间距的方法.实验技能储备1.实验原理单色光通过单缝后,经双缝产生稳定的干涉图样,图样中相邻两条亮(暗)条纹间距Δx 与双缝间距d 、双缝到屏的距离l 、单色光波长λ之间满足λ=d lΔx . 2.实验步骤(1)观察双缝干涉图样①将光源、遮光筒、毛玻璃依次安放在光具座上,如图所示.②接好光源,打开开关,使灯丝正常发光.③调节各器件的高度和角度,使光源灯丝发出的光能沿遮光筒轴线到达光屏.④安装单缝和双缝,尽量使缝的中点位于遮光筒的轴线上,使单缝与双缝平行,二者间距约为5~10 cm.⑤在单缝和光源间放上滤光片,观察单色光的干涉条纹.(2)测量单色光的波长①安装测量头,调节至可清晰观察到干涉条纹.②使分划板中心刻线对齐某条亮条纹的中心,记下此时手轮上的读数a 1,将该条纹记为第1条亮条纹;转动手轮,使分划板中心刻线移动至第n 条亮条纹的中心,记下此时手轮上的读数a n .③用刻度尺测量双缝与光屏间距离l (d 是已知的).④改变双缝间的距离d ,双缝到屏的距离l ,重复测量.3.数据分析(1)条纹间距Δx =a n -a 1n -1.(2)波长λ=d l Δx . (3)计算多组数据,求λ的平均值.4.注意事项(1)安装时,注意使光源、透镜、滤光片、单缝、双缝的中心均在遮光筒的中心轴线上,并使单缝、双缝平行且间距适当.(2)光源灯丝最好为线状灯丝,并与单缝平行且靠近.(3)调节的基本依据:照在光屏上的光很弱,主要原因是灯丝与单缝、双缝,测量头与遮光筒不共轴;干涉条纹不清晰,一般原因是单缝与双缝不平行.考点一 教材原型实验例1 如图所示,在“用双缝干涉测量光的波长”实验中:(1)在光具座上放置的光学元件依次为:①光源、②滤光片、③________、④________、⑤遮光筒、⑥光屏(含测量头).(2)利用图中装置研究双缝干涉现象时,下列说法中正确的是________.A .将光屏移近双缝,其他条件不变,干涉条纹间距变小B .将滤光片由蓝色的换成红色的,其他条件不变,干涉条纹间距变大C .将单缝向双缝移动一小段距离后,其他条件不变,干涉条纹间距变大D .换一个两缝之间距离更大的双缝,其他条件不变,干涉条纹间距变小E .去掉滤光片,其他条件不变,干涉现象消失(3)在某次测量中,将测量头的分划板中心刻线与某条亮条纹中心对齐,将该亮条纹记为第1条亮条纹,此时手轮上的示数如图甲所示.然后同方向转动测量头,使分划板中心刻线与第6条亮条纹中心对齐,此时手轮上的示数如图乙所示,则此示数为________ mm ,由此可求得相邻亮条纹的间距Δx 为________ mm.(4)已知双缝间距d 为2.0×10-4 m ,测得双缝到屏的距离l 为0.700 m ,由计算式λ=__________,求得所测红光波长为________ nm.答案 (1)单缝 双缝 (2)ABD(3)13.870 2.310 (4)Δxd l 660 解析 (1)由题图可知,③为单缝,④为双缝.(2)将光屏移近双缝,l 减小,则由Δx =l dλ可知,在其他条件不变时,干涉条纹间距变小,故A 正确;将滤光片由蓝色的换成红色的,则波长λ变大,所以其他条件不变时,干涉条纹间距变大,故B 正确;将单缝向双缝移动一小段距离后,其他条件不变时,干涉条纹间距不变,故C 错误;换一个两缝之间距离更大的双缝,则d 变大,在其他条件不变时,干涉条纹间距变小,故D 正确;去掉滤光片,其他条件不变,会形成彩色干涉条纹,故E 错误.(3)由题图乙可得读数为x 2=13.5 mm +37.0×0.01 mm =13.870 mm ,由题图甲可得读数为x 1=2 mm +32.0×0.01 mm =2.320 mm ,则相邻亮条纹的间距Δx =x 2-x 15=13.870-2.3205mm =2.310 mm.(4)由Δx =l d λ可得λ=d l Δx ,代入数据解得,波长为λ=2.310×10-3×2.0×10-40.700m =6.6×10-7 m =660 nm.例2 (2023·浙江省镇海中学模拟)(1)如图所示,小王同学做在“用双缝干涉测量光的波长”实验中发现目镜中干涉条纹与分划板中心刻线始终有一定的角度,下列哪个操作可以使得分划板中心刻线与干涉条纹平行________.A .仅拨动拨杆B .仅旋转单缝C .仅前后移动凸透镜D .仅旋转毛玻璃处的测量头(2)小王同学将分划板中心刻线与干涉条纹调平行后,将测量头的分划板中心刻线与某条亮条纹中心对齐,将该亮条纹定为第1条亮条纹,此时手轮上的示数如图所示,手轮上的示数是________ mm.答案 (1)D (2)50.15解析 (1)若要使得分划板中心刻线与干涉条纹平行,则仅旋转毛玻璃处的测量头即可,故选D.(2)手轮上的示数是50 mm +0.05 mm ×3=50.15 mm.考点二 探索创新实验例3 洛埃德在1834年提出了一种更简单的观察干涉的装置.如图所示,单色光从单缝S 射出,一部分入射到平面镜后反射到屏上,另一部分直接投射到屏上,在屏上两光束交叠区域里将出现干涉条纹.单缝S 通过平面镜成的像是S ′.(1)通过洛埃德镜在屏上可以观察到明暗相间的干涉条纹,这和双缝干涉实验得到的干涉条纹一致.如果S 被视为其中的一个缝,________相当于另一个“缝”.(2)实验中已知单缝S 到平面镜的垂直距离h =0.15 mm ,单缝到光屏的距离D =1.2 m ,观测到第3条亮条纹中心到第12条亮条纹中心的间距为22.78 mm ,则该单色光的波长λ=________ m .(结果保留1位有效数字)(3)以下哪些操作能够增大光屏上相邻两条亮条纹之间的距离________.A .将平面镜稍向上移动一些B .将平面镜稍向右移动一些C .将光屏稍向右移动一些D .将光源由红色光改为绿色光答案 (1) S ′ (2)6×10-7 (3)AC解析 (1)通过洛埃德镜在屏上可以观察到明暗相间的干涉条纹,这和双缝干涉实验得到的干涉条纹一致.如果S 被视为其中的一个缝,S ′相当于另一个“缝”.(2)第3条亮条纹中心到第12条亮条纹中心的间距为22.78 mm ,则相邻亮条纹间距为Δx =22.78×10-312-3m ≈2.53×10-3 m ,等效双缝间的距离为d =2h =0.30 mm =3.0×10-4 m ,根据双缝干涉条纹间距Δx =D d λ,则有λ=d D Δx =3.0×10-4×2.53×10-31.2m ≈6×10-7 m. (3)根据双缝干涉条纹间距Δx =D d λ可知,仅增大D 、仅减小d 或仅增大波长λ都能够增大光屏上相邻两条亮条纹之间的距离,所以A、C正确.课时精练1.(2021·浙江6月选考·17(2))如图所示是“用双缝干涉测量光的波长”实验的装置.实验中:(1)观察到较模糊的干涉条纹,要使条纹变得清晰,值得尝试的是________.(单选)A.旋转测量头B.增大单缝与双缝间的距离C.调节拨杆使单缝与双缝平行(2)要增大观察到的条纹间距,正确的做法是________.(单选)A.减小单缝与光源间的距离B.减小单缝与双缝间的距离C.增大透镜与单缝间的距离D.增大双缝与测量头间的距离答案(1)C(2)D解析(1)若粗调后看到的是模糊不清的条纹,则最可能的原因是单缝与双缝不平行,要使条纹变得清晰,可尝试调节拨杆使单缝与双缝平行,故选C.(2)根据Δx=ldλ,可知要增大条纹间距,可以增大双缝到光屏的距离l或减小双缝的间距d,故选D.2.可发出红、黄、绿三色光的多层警示灯,被广泛应用于数控机床、电子机械自动化生产线等工业领域.某同学想采用如图甲所示的实验装置测定三种色光的波长.(1)打开多层示警灯的绿光灯,将遮光筒对准光源放置.在光源和双缝之间还必须放置一个________(选填“滤光片”或“单缝”),其目的是保证经双缝得到的两列光是________(选填“相干”或“非相干”)光;(2)已知双缝之间的距离为0.6 mm,双缝到屏的距离为1.5 m,绿光的干涉图样如图乙所示,分划板中心刻线在A 位置时螺旋测微器的读数为1.128 mm ,在B 位置时读数如图丙所示,为________ mm ,则该绿光的波长为________ nm(计算结果保留三位有效数字);(3)在不改变其他条件的情况下,该同学又进行了几组实验,通过照相底片记录了干涉图样,分别测量了红光、黄光的波长(红光为625 nm 、黄光为570 nm).图(a)、(b)、(c)是实验中记录下的三种色光的干涉图样,但被不小心弄混了,经判断绿光产生的干涉图样是图________(选填(a)、(b)或(c)).答案 (1)单缝 相干 (2)6.526 540 (3)(c)解析 (1)在光源和双缝之间还必须放置一个单缝,其目的是保证经双缝得到的两列光是相干光.(2)分划板中心刻线在B 位置时读数为6.5 mm +2.6×0.01 mm =6.526 mm条纹间距为Δx =6.526-1.1284mm =1.349 5 mm 由Δx =l d λ解得该绿光的波长λ=d l Δx =0.6×10-31.5×1.349 5×10-3 m =5.398×10-7 m ≈540 nm.(3)由波长关系λ红>λ黄>λ绿,可知在其他条件不变的情况下,干涉图样条纹间距Δx 红>Δx 黄> Δx 绿,所以绿光的条纹间距最小,则绿光产生的干涉图样是题图(c).3.寒假期间小明利用图甲所示的物品,测量了某型号刀片的厚度.实验过程如下:(1)点燃蜡烛,用蜡烛火焰把玻璃片的一面熏黑;(2)并齐捏紧两片刀片,在玻璃片的熏黑面划出两条平直划痕;(3)如图乙所示,将激光光源和玻璃片固定在桌上,并将作为光屏的白纸固定在距离足够远的墙上.(4)打开激光光源,调整光源的高度并使激光沿水平方向射出,恰好能垂直入射在两划痕上.(5)观察白纸上的干涉条纹如图丙所示.用刻度尺测出a 、b 两点间的距离为________ cm ,则两相邻暗纹中心之间的距离Δy =________ cm.(6)测得玻璃片到光屏的距离L =3.00 m ,已知该红色激光的波长λ=700 nm ,利用公式求出双划痕间距d =________ mm ,即为刀片厚度(结果保留两位有效数字).答案 (5)10.50 2.1 (6)0.10解析 (5)用刻度尺测出a 、b 两点间的距离为10.50 cm ,两相邻暗纹中心之间的距离为Δy =10.505cm =2.1 cm. (6)刀片的厚度为Δy =L d λ,解得d =0.10 mm.。
高考物理 考点一遍过 考点 用双缝干涉测光的波长(含解析)
取夺市安慰阳光实验学校实验:用双缝干涉测光的波长一、实验:用双缝干涉测光的波长 1.实验原理如实验原理图甲所示,电灯发出的光,经过滤光片后变成单色光,再经过单缝S 时发生衍射,这时单缝S 相当于一个单色光源,衍射光波同时到达双缝S 1和S 2之后,S 1、S 2双缝相当于两个步调完全一致的单色相干光源,相邻两条明(暗)条纹间的距离Δx 与入射光波长λ,双缝S 1、S 2间距离d 及双缝与屏的距离l有关,其关系式为:λdlx =∆,因此,只要测出Δx 、d 、l 即可测出波长λ。
两条相邻明(暗)条纹间的距离Δx 用测量头测出。
测量头由分划板、目镜、手轮等构成。
如实验原理图乙所示。
2.实验器材双缝干涉仪,即:光具座、光源、滤光片、单缝、双缝、遮光筒、毛玻璃屏、测量头,另外还有学生电源、导线、刻度尺。
3.实验步骤(1)观察双缝干涉图样①将光源、遮光筒、毛玻璃屏依次安放在光具座上,如实验原理图丁所示。
②接好光源,打开开关,使灯丝正常发光。
③调节各器件的高度,使光源灯丝发出的光能沿遮光筒轴线到达光屏。
④安装双缝和单缝,尽量使缝的中点位于遮光筒的轴线上,使双缝与单缝平行,二者间距约5 cm~10 cm 。
⑤在单缝和光源间放上滤光片,观察单色光的干涉条纹。
(2)测定单色光的波长①安装测量头,调节至可清晰观察到干涉条纹。
②使分划板中心刻线对齐某条亮条纹的,记下手轮上的读数,将该条纹记为第1条亮纹;转动手轮,使分划板中心刻线移动至另一亮条纹的,记下此时手轮上的读数;将该条纹记为第n 条亮纹,测出n 个亮条纹间的距离a ,则相邻两亮条纹间距1-=∆n ax 。
③用刻度尺测量双缝到光屏间距离l (d 是已知的)。
④重复测量、计算,求出波长的平均值。
二、实验中的注意事项 1.数据处理(1)条纹间距的计算:移动测量头的手轮,分划板刻线在第1条亮纹时读数为a 1,在第n 条亮纹时读数为a n ,则。
(2)根据条纹间距与波长的关系λdl x =∆得x ld ∆=λ,其中d 为双缝间距,l 为双缝到屏的距离。
高考物理《实验:测定玻璃的折射率 用双缝干涉测量光的波长》真题练习含答案
高考物理《实验:测定玻璃的折射率用双缝干涉测量光的波长》真题练习含答案1.(1)如图所示,某同学在“测定玻璃的折射率”的实验中,先将白纸平铺在木板上并用图钉固定,玻璃砖平放在白纸上,然后在白纸上确定玻璃砖的界面aa′和bb′.O为直线AO 与aa′的交点.在直线AO上竖直地插上P1、P2两枚大头针.下面关于该实验的说法正确的是________;A.插上大头针P3,使P3挡住P2和P1的像B.插上大头针P4,使P4挡住P3、P2和P1的像C.为了减小作图误差,P3和P4的距离应适当大些D.为减小测量误差,P1、P2的连线与玻璃砖界面的夹角应越大越好(2)某同学在纸上画出的界面aa′、bb′与玻璃砖位置的关系如图所示,他的其他操作均正确,且均以aa′、bb′为界面画光路图.则该同学测得的折射率测量值________真实值.(填“大于”“小于”或“等于”)答案:(1)ABC(2)小于解析:(1)确定大头针P3的位置的方法是大头针P3能挡住P1和P2的像,A正确;确定大头针P4的位置的方法是大头针P4能挡住P3和P1、P2的像,B正确;为了提高测量的精确度,P3、P4之间的距离应适当大一些,C正确;P1和P2的连线与法线的夹角尽量大些,即P1、P2的连线与玻璃砖界面的夹角适当小些,折射角也会大些,折射现象较明显,角度的相对误差会减小,故D错误.(2)依题意作出光路图如图所示,从图可知,虚线所对应折射角的测量值大于实线所对应的真实折射角,根据折射定律可知,折射率为n=sin isin r,因为折射角偏大,可知测量值小于真实值.2.[2023·海南卷][本题第(2)小问的物理量是根据题目编写的,与原题有些许出入]如图所示,在用激光测玻璃砖折射率的实验中,玻璃砖与光屏P平行放置,从另一侧用激光笔以一定角度照射,此时在光屏上的S1处有激光点,移走玻璃砖,光点移到S2处,(1)请在图中画出激光束经玻璃砖折射后完整的光路图;(2)已经测出AB=l1,OA=l2,S1S2=l3,则折射率n=________(用l1、l2、l3表示);(3)若改用宽度比ab更小的玻璃砖做实验,则S1S2间的距离会________(填“变大”“变小”或“不变”).答案:(1)如图所示(2)l1(l1-l3)2+l22(l1-l3)l21+l22(3)变小解析:测玻璃砖折射率的实验(1)光线穿过平行玻璃砖的出射光线和入射光线平行,过S1作BS2的平行线,交ad于C 点,连接OC,光路图如答图所示.(2)根据几何关系可知,入射角的正弦值sin i=l1l21+l22,折射角的正弦值sin r=l1-l3(l1-l3)2+l22,根据折射定律n=sin isin r=l1(l1-l3)2+l22(l1-l3)l21+l22.(3)若玻璃砖的宽度变小,ad边与两条光线的交点距离变小,即BC变小,则S1S2间的距离也会变小.3.在“用双缝干涉测光的波长”实验中(实验装置如图):(1)下列说法正确的有________.(填选项前的字母)A .调节光源高度使光束沿遮光筒轴线照在屏中心时,应放上单缝和双缝B .测量某条干涉亮纹位置时,应使测微目镜分划板中心刻线与该亮纹的中心对齐C .为了减小测量误差,可用测微目镜测出n 条亮纹中心间的距离a ,求出相邻两条亮纹间距Δx =a n -1(2)将测量头的分划板中心刻线与某亮条纹的中心对齐,将该亮条纹定为第1条亮条纹,此时手轮上的示数如图甲所示,然后同方向转动测量头,使分划板中心刻线与第6条亮条纹中心对齐,此时手轮上的示数如图乙所示,则图甲读数为________mm ,求得这种色光的波长λ=________m .(已知双缝间距d =0.2 mm ,双缝到屏间的距离L =700 mm ,结果保留两位有效数字)答案:(1)BC (2)2.320 6.6×10-7解析:(1)调节光源高度使光束沿遮光筒轴线照在屏中心时,不需放单缝和双缝,A 错误;测量某条干涉亮纹位置时,应使测微目镜分划板中心刻线与该亮纹的中心对齐,B 正确;n 条亮纹之间有n -1个间距,相邻条纹的间距为Δx =a n -1 ,C 正确.(2)图甲中螺旋测微器的固定刻度读数为2 mm ,可动刻度读数为0.01×32.0 mm =0.320 mm ,所以最终读数为2.320 mm.图乙中螺旋测微器的固定刻度读数为13.5 mm ,可动刻度读数为0.01×37.0 mm =0.370 mm ,所以最终读数为13.870 mm ,则有Δx =13.870-2.3205mm =2.310 mm ,根据双缝干涉条纹的间距公式Δx =l d λ,可得λ=d Δx l,代入数据得λ=6.6×10-7 m .。
学生实验:用双缝干涉测量光的波长
下或左右调节灯泡,反复调节几次,使灯丝的放大像及缩小像
均成在单缝中心.
滤光片: 获取单 色光
单缝:双缝:
获取 获 取 相 线光源 干光源
遮光筒
屏
光源
L1
L2
图 5-2-2
2.观察双缝干涉图样
4.在遮光管的另一端装上测量头.在单缝管上装上拨杆,边观察,边 左右移动拨杆,以调节单缝与双缝平行,直至看到白光的干涉条纹最清
2.用刻度尺测量双缝到光屏的距离 l(双缝间距 d 是已知的).
l 3.将测得的 l、d、Δx 代入 Δx= λ,求出光的波长 λ,重复 d 测量、计算,求出波长的平均值.
4.换用不同颜色的滤光片,观察干涉图样的异同,并求出相 应的波长.
六、注意事项 1 .放置单缝和双缝时,必须使缝平行,间距大约为 5 ~ 10 cm. 2.要保持光源、滤光片、单缝、双缝和光屏的中心在同一条 轴线上. 3.测量头的中心刻线要对应着亮(或暗)条纹的中心.
线和干涉条纹,然后绕光轴转动测量头,使分划线与干涉条纹平行,固 定好测量头后即可进行测量.
ΔX
ΔX
ΔX
ΔX ΔX
ΔX
第 二 条 亮 纹
第 一 条 亮 纹
零 级 亮 条 纹
第 一 条 亮 纹
第 二 条 亮 纹
第 三 条 暗 纹
第 二 条 暗 纹
第 一 条 暗 纹
第 一 条 暗 纹
第 二 条 暗 纹
取下遮光筒左侧的元件,调节光源高度,使光束直接沿遮光 筒轴线把屏照亮,故A错误;根据实验操作可知B、C正确.
(2)读数为1.5 mm+47.0×0.01 mm=1.970 mm.
方法总结
(1)应掌握测量头的读数方法.
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实验十五用双缝干涉测量光的波长一、实验目的1.理解双缝干涉的原理,能安装和调试仪器.2.观察入射光分别为白光和单色光时双缝干涉的图样.3.掌握利用公式Δx=ldλ测波长的方法.二、实验原理单色光通过单缝后,经双缝产生稳定的干涉图样,图样中相邻两条亮(暗)条纹间的距离Δx与双缝间的距离d、双缝到屏的距离l、单色光的波长λ之间满足λ=d·Δx/l.三、实验器材双缝干涉仪,即:光具座、光源、滤光片、单缝、双缝、遮光筒、毛玻璃屏、测量头,另外还有学生电源、导线、刻度尺.附:测量头的构造及使用如图1甲所示,测量头由分划板、目镜、手轮等构成,转动手轮,分划板会向左右移动,测量时,应使分划板的中心刻度对齐条纹的中心,如图乙,记下此时手轮上的读数.然后转动测量头,使分划板中心刻线与另一条纹的中心对齐,再次记下手轮上的刻度.两次读数之差就表示这两个亮条纹间的距离.图1实际测量时,要测出n条亮条纹(暗条纹)的宽度,设为a,那么Δx=an-1.四、实验步骤1.安装仪器(1)将光源、遮光筒、毛玻璃屏依次安放在光具座上,如图2所示.图2(2)接好光源,打开开关,使白炽灯正常发光.调节各部件的高度,使光源灯丝发出的光能沿轴线到达光屏.(3)安装单缝和双缝,中心位于遮光筒的轴线上,使双缝和单缝相互平行.2.观察与记录(1)调整单缝与双缝间距为几厘米时,观察白光的干涉条纹.(2)在单缝和光源间放上滤光片,观察单色光的干涉条纹.(3)调节测量头,使分划板中心刻度线对齐第1条亮条纹的中心,记下手轮上的读数a1;转动手轮,使分划板向一侧移动,当分划板中心刻度线与第n条相邻的亮条纹中心对齐时,记下手轮上的刻度数a2,则相邻两条纹间的距离Δx=\f(|a1-a2|,n-1).(4)换用不同的滤光片,测量其他色光的波长.3.数据处理用刻度尺测量出双缝到光屏间的距离l,由公式λ=错误!Δx计算波长.重复测量、计算,求出波长的平均值.五、误差分析测定单色光的波长,其误差主要由测量引起,条纹间距Δx测量不准,或双缝到屏的距离测不准都会引起误差,但都属于偶然误差,可采用多次测量取平均值的方法来减小误差.六、注意事项1.调节双缝干涉仪时,要注意调整光源的高度,使它发出的一束光能够沿着遮光筒的轴线把屏照亮.2.放置单缝和双缝时,缝要相互平行,中心大致位于遮光筒的轴线上.3.调节测量头时,应使分划板中心刻线和条纹的中心对齐,记清此时手轮上的读数,转动手轮,使分划板中心刻线和另一条纹的中心对齐,记下此时手轮上的读数,两次读数之差就表示这两条纹间的距离.4.不要直接测Δx,要测多个亮条纹的间距再计算得Δx,这样可以减小误差.5.白光的干涉观察到的是彩色条纹,其中白色在中央,红色在最外层.记忆口诀亮光源、滤光片,单缝双缝成一线;遮光筒、测量头,中间有屏把像留;单缝双缝平行放,共轴调整不能忘;分划线、亮条纹,对齐平行测得准;n条亮纹读尺数,相除可得邻间距;缝距筒长记分明,波长公式要记清.例1在“用双缝干涉测光的波长”实验中:(1)实验装置采用双缝干涉仪,它由各部分光学元件在光具座上组成,现准备了下列仪器:A.光源,B.双缝片,C.单缝片,D.滤光片,E.毛玻璃(其中双缝片和光屏连在遮光筒上).把以上仪器安装在光具座上时,正确的排列顺序是____________.(2)关于本实验,正确的说法是()A.实验时应调节各器件共轴,并且单缝和双缝的缝应相互平行B.观察到的白光的干涉图样是:可以看到彩色的干涉条纹,中央为一条白亮的零级干涉条纹;彩色条纹的排列,以零级亮条纹为中心左右对称,在第一级亮条纹中紫色在最外侧C.看到白光的干涉条纹后,在单缝前面放上红色或绿色滤光片,即可看到红黑相间或绿黑相间的干涉条纹,且红条纹的间距比绿条纹的间距大D.测量时应使测量头的分划板的中心刻线对齐条纹的中心再读数例2 利用双缝干涉测定光的波长实验中,双缝间距d=0.4 mm,双缝到光屏的距离l=0.5 m,用某种单色光照射双缝得到干涉条纹如图3所示,分划板在图中A、B位置时游标卡尺读数也如图中所示,则:图3(1)分划板在图中A、B位置时游标卡尺读数分别为x A=______mm,x B=______mm,相邻两条纹间距Δx=______mm;(2)波长的表达式λ=________(用Δx、l、d表示),该单色光的波长λ=________m; (3)若改用频率较高的单色光照射,得到的干涉条纹间距将________(填“变大”、“不变”或“变小”).例3在观察光的干涉现象的实验中,将两片刀片合在一起,在涂有墨汁的玻璃片上划出不同间隙的双缝;按图4所示的方法,让激光束通过自制的双缝.图4(1)保持缝到光屏的距离不变,换用不同间隙的双缝,双缝的间隙越小,屏上明暗相间的条纹间距________(选填“越大”或“越小”);(2)保持双缝的间隙不变,光屏到缝的距离越大,屏上明暗相间的条纹间距________(选填“越大”或“越小”);(3)在狭缝间的距离和狭缝与屏的距离都不变的条件下,用不同颜色的光做实验,发现用蓝色光做实验在屏上明暗相间的条纹间距比用红色光做实验时______(选填“大”或“小”).1.利用图5中装置研究双缝干涉现象时,下面几种说法中正确的是()图5A.将屏移近双缝,干涉条纹间距变窄B.将滤光片由蓝色的换成红色的,干涉条纹间距变宽C.将单缝向双缝移动一小段距离后,干涉条纹间距变宽D.换一个两缝之间距离较大的双缝,干涉条纹间距变窄2.某同学在做双缝干涉实验时,按各元件的合理顺序正确的安装好实验装置,在光屏上却观察不到干涉图样,这可能是由于()A.光束的中央轴线与遮光筒的轴线不一致,相差较大B.没有安装滤光片C.单缝与双缝不平行D.光源发出的光束太强3.如图6所示是用双缝干涉测量光的波长的实验设备示意图.图6(1)图中①是光源,⑤是光屏,它们之间的②③④依次是________、________、________.(2)以下哪些操作能够增大光屏上相邻两条亮纹之间的距离( )A.增大③和④之间的距离B.增大④和⑤之间的距离C.将红色滤光片改为绿色滤光片D.增大双缝之间的距离(3)在某次实验中,已知双缝到光屏之间的距离是600 mm,双缝之间的距离是0.20 mm,单缝到双缝之间的距离是100 mm,某同学在用测量头测量时,先将测量头目镜中看到的分划板中心刻线对准某条亮纹(记作第1条)的中心,这时手轮上的示数如图7甲所示,然后他转动测量头,使分划板中心刻线对准第7条亮纹的中心,这时手轮上的示数如图乙所示.这两次示数依次为________mm和________mm,由此可以计算出这次实验中所测得的单色光的波长为________nm.图74.现有毛玻璃屏A、双缝B、白光光源C、单缝D和透红光的滤光片E等光学元件,要把它们放在如图8所示的光具座上组装成双缝干涉装置,用以测量红光的波长.图8(1)将白光光源C放在光具座最左端,依次放置其他光学元件,由左至右,表示各光学元件的字母排列顺序应为C、____、____、____、A.(2)本实验的步骤有:①取下遮光筒左侧的元件,调节光源高度,使光束能沿遮光筒的轴线把屏照亮;②按合理的顺序在光具座上放置各光学元件,并使各元件的中心位于遮光筒的轴线上;③用刻度尺测量双缝到屏的距离;④用测量头(其读数方法同螺旋测微器)测量数条亮纹间的距离.在操作步骤②时还应注意__________________________和_______________________.(3)将测量头的分划板中心刻线与某亮纹中心对齐,将该亮纹定为第1条亮纹,此时手轮上的示数如图9甲所示.然后同方向转动测量头,使分划板中心刻线与第6条亮纹中心对齐,记下此时如图乙所示的手轮上的示数为________mm,求得相邻亮纹的间距Δx为________mm.图9(4)已知双缝间距d为2.0×10-4m,测得双缝到屏的距离l为0.700m,由计算式λ=_ _______,求得所测红光波长为________nm.5.在“用双缝干涉测光的波长”实验中,将双缝干涉仪按要求安装在光具座上(如图10所示),并选用缝间距d=0.2mm的双缝屏.从仪器注明的规格可知,像屏与双缝屏间的距离L=700mm.然后,接通电源使光源正常工作.图10图11(1)已知测量头主尺的最小刻度是毫米,副尺上有50分度.某同学调整手轮后,从测量头的目镜看去,第1次映入眼帘的干涉条纹如图11(a)所示,图(a)中的数字是该同学给各暗纹的编号,此时图(b)中游标尺上的读数x1=1.16mm;接着再转动手轮,映入眼帘的干涉条纹如图(c)所示,此时图(d)中游标尺上的读数x2=________ mm;(2)利用上述测量结果,经计算可得两个相邻明纹(或暗纹)间的距离Δx=______mm;这种色光的波长λ=______ nm.答案课堂探究例1 (1)AD CBE或EBCD A (2)ACD例2 (1)11.1 15.6 0.75 (2)错误!Δx 6.0×10-7 (3)变小例3 (1)越大 (2)越大 (3)小随堂训练1.ABD 2.AC3.(1)滤光片、单缝、双缝 (2)B(3)0.641(±0.002) 10.293(±0.002)5364.(1)E D B (2)放置单缝、双缝时,必须使缝平行 单缝、双缝间的距离要适当(3)13.870 2.310 (4)d Δx l660 5.(1)15.02 (2)2.31 660。
