数控刀片型号的识别

数控刀片型号与介绍精品PPT课件

KC9315, KC9325, KC9110, KC9125
13
-MN Geometry
-MN 半精加工负前角切削刃
04 刀尖圆弧半径 = 0,4mm 1 刀尖圆弧半径 = 1/64 (.015)
应用范围
进给量 .006-.020 ipr ( 0.15 -0.50) 切深 .020-.200 in. ( 0.50 - 5.0)
-S0420
-MN
-FP
-RP
-MS-F GG-FS -S0425
-FN
-FF
-FN
-FF
-T0820
-T0420
-NG
-T0420
6 Material Groups
9
Steel Geometries
NEW
10
-RN Geometry
-RN 粗加工负前角切削刃
08 刀尖圆弧半径 = 0,8mm 2 刀尖圆弧半径 = 1/32 (.031)
9 = CVD 5 = PVD 8 = Gen. Purpose
1 = A: 钢 2 = R: 不锈钢 3 = F: 铸铁 4 = N: 非铁金属 5 = S: 高温合金
6 = H: 硬材料 0 = 通用材料
15
耐磨性 01 50 韧性
7

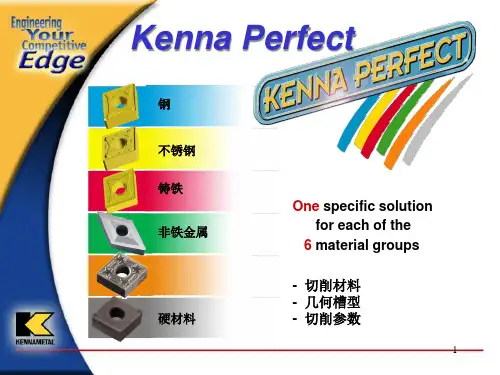

Kenna Perfect
Steel
Stainless Steel Cast Iron
3
表面粗糙度图标
• 粗加工 • 半精加工 • 精加工 • 超精加工
4
刀片符号识别
ANSI
刀尖圆弧角 ISO
断屑槽名称应用范围
5
KennaPERFECT 刀片材质介绍
6
KennaPERFECT

数控车床刀片型号大全

数控刀片上一般都会有一连串的字母加数字来作为数控刀片的型号，对于专业的人员来说，看懂这些字母以及数字的含义非常简单，但是对于很多商家来说这些字母都认识，字母代表的意义却是截然不知道的。

数控刀具是指与数控机床(包括加工中心、数控车床、数控镗铣床、数控钻床、自动线以及柔性制造系统)相配套使用的各种刀具的总称,是数控机床不可缺少的关键配套产品。

在国外数控刀具发展很快,品种很多,已形成系列。

在我国,由于对数控刀具的研究开发起步较晚,数控刀具成了工具行业中最薄弱的一个环节。

数控刀具的落后已经成为影响我国国产和进口数控机床充分发挥作用的主要障碍。

数控刀具必须适应数控机床高速、高效和自动化程度高的特点,一般应包括刀具及连接刀柄:刀柄要连接刀具并装在机床的动力头上,因此已逐渐标准化和系列化。

近年来,快速发展的数控加工技术促进了数控刀具的发展。

每当一种新型数控刀具产品的面市,会使数控加工技术跃上一个新台阶,产生巨大的经济和社会效益。

数控刀具的分类方法很多。

一般可按下列方法进行分类。

1.按刀具切削部分的材料分按刀具切削部分的材料可分为高速钢刀具、硬质合金刀具、陶瓷刀具、立方氮化硼刀具、金刚石刀具和涂层刀具等。

2.按刀具的结构形式分按刀具的结构形式可分为整体式、镶嵌式和特殊形式等。

(1)整体式。

整体式包括钻头和立铣刀等。

(2)镶嵌式。

镶嵌式包括刀片采用焊接和机夹式等。

(3)特殊形式。

特殊形式包括复合式和减振式等。

3.按切削加工工艺分按切削加工工艺可分为车削刀具、铣削刀具、钻削刀具和镗削刀具等。

(1)车削刀具。

车削刀具包括外圆车刀、内孔车刀、切槽(断)刀、端面车刀、螺纹车刀等:(2)铣削刀具。

铣削刀具包括面铣刀、立铣刀和螺纹铣刀等。

(3)钻削刀具。

钻削刀具包括钻头、铰刀和丝锥等。

(4)镗削刀具。

镗削刀具包括粗镗刀和精镗刀等。

数控加工刀具可分为常规刀具和模块化刀具两大类。

模块化刀具是发展方向。

发展模块化刀具的主要优点：减少换刀停机时间，提高生产加工时间；加快换刀及安装时间，提高小批量生产的经济性；提高刀具的标准化和合理化的程度；提高刀具的管理及柔性加工的水平；扩大刀具的利用率，充分发挥刀具的性能；有效地消除刀具测量工作的中断现象，可采用线外预调。

数控车床刀片型号含义

实用文档
刀片编号规则
实用文档
刀片编号规则
实用文档
刀片编号规则
实用文档
刀片编号规则
ap
刀尖角越大
安全性光洁度切削力实用文档
刀尖角越小
减震性最小切深
刀片编号规则
实用文档
刀片编号规则
R/L
9 刀具切削方向
实用文档
刀片编号规则
——— 10 刀片断屑槽形式及槽宽
实用文档
刀片编号规则
切削参数的选择需参考。
而且公差定义的方法也与车镗iso刀片不同ap刀尖角越大安全性光洁度切削力减震性最小切深刀尖角越小10刀片断屑槽形式及槽宽13切削参数的选择需参end谢谢
可转位刀片型号含义
实用文档
1
国际标准：9位我国标准：9+1位
实用文档
Hale Waihona Puke 刀片编号规则实用文档刀片编号规则
实用文档
刀片编号规则
铣刀片的公差等级比较多, 从精到粗依此排列有: A, F, C, H, E, G, J, K, L, M, N, U, 而且公差定义的方法也与车镗ISO刀片不同
实用文档
THE END 谢谢
实用文档
14

数控刀具型号怎么看【经验分享】

数控刀具型号怎么看内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.教你认识数控刀片的规格型号首先以一个简单的例子，来概述一下要介绍的数控刀片的型号。

DNMG150408-MS 是一款刀片，一般刀片型号都是由10个号位来表示刀片的。

这个型号中前四个字母表示刀片的特征，接着六个数字表示刀片的尺寸型号特征。

D表示55°菱形刀片，N表示刀片后角是0°，M是刀片制造的精度等级，G表示前刃面及中心孔型，15表示切削刃长度数值是15mm，04表示刀片厚度4.76mm厚，08表示刀尖圆弧半径0.8mm。

（1）第一个字母一般表示数控刀片的形状，常用的通常有H、O、P、S、T、C、D 和E，分别是正六角形、正八角形、正五角形、正方形、菱形80度顶角、菱形55度顶角和菱形75度顶角。

（2）第2个字母很显然是表示刀片后角角度，常用的字母通常为A、B、C、D、E、F、G、O，A表示后角角度为3°，B为5°，C为7°，D为15°，E为20°，F为25°，G为30°，N为0°，P为11°，O表示其他后角角度。

（3）第3个字母表示刀片精度等级，最常用的是M级与G级，一般粗加工及半精加工精加工刀片都是M级，精密加工用刀片以及超硬刀片一般都是G级。

（4）第4个字母表示刀片的前刃面及中心孔型（槽和孔）。

（5）数字总共有6个，分为三组，第一组表示刀片刃长，第二组表示刀片厚度，第三组表示刀片刀尖圆弧半径。

（6）后面的字母表示刀片的材质，数控刀片的材质很多，不同的材质生产出来的产品自然也会有所不同，因此在求购数控刀片的时候一定要注意选择刀片的材质，不同的材质价格也是截然不同的。

数控车床刀具型号【大全】

数控刀片上一般都会有一连串的字母加数字来作为数控刀片的型号，对于专业的人员来说，看懂这些字母以及数字的含义非常简单，但是对于很多商家来说这些字母都认识，字母代表的意义却是截然不知道的。

数控刀具是指与数控机床(包括加工中心、数控车床、数控镗铣床、数控钻床、自动线以及柔性制造系统)相配套使用的各种刀具的总称,是数控机床不可缺少的关键配套产品。

在国外数控刀具发展很快,品种很多,已形成系列。

在我国,由于对数控刀具的研究开发起步较晚,数控刀具成了工具行业中最薄弱的一个环节。

数控刀具的落后已经成为影响我国国产和进口数控机床充分发挥作用的主要障碍。

数控刀具必须适应数控机床高速、高效和自动化程度高的特点,一般应包括刀具及连接刀柄:刀柄要连接刀具并装在机床的动力头上,因此已逐渐标准化和系列化。

近年来,快速发展的数控加工技术促进了数控刀具的发展。

每当一种新型数控刀具产品的面市,会使数控加工技术跃上一个新台阶,产生巨大的经济和社会效益。

数控刀具的分类方法很多。

一般可按下列方法进行分类。

1.按刀具切削部分的材料分按刀具切削部分的材料可分为高速钢刀具、硬质合金刀具、陶瓷刀具、立方氮化硼刀具、金刚石刀具和涂层刀具等。

2.按刀具的结构形式分按刀具的结构形式可分为整体式、镶嵌式和特殊形式等。

(1)整体式。

整体式包括钻头和立铣刀等。

(2)镶嵌式。

镶嵌式包括刀片采用焊接和机夹式等。

(3)特殊形式。

特殊形式包括复合式和减振式等。

3。

按切削加工工艺分按切削加工工艺可分为车削刀具、铣削刀具、钻削刀具和镗削刀具等。

(1)车削刀具。

车削刀具包括外圆车刀、内孔车刀、切槽(断)刀、端面车刀、螺纹车刀等:(2)铣削刀具。

铣削刀具包括面铣刀、立铣刀和螺纹铣刀等。

(3)钻削刀具。

钻削刀具包括钻头、铰刀和丝锥等。

(4)镗削刀具。

镗削刀具包括粗镗刀和精镗刀等。

数控车刀型号1、YG3x/ K01/ 1420 92.5 /适于铸铁、有色金属及合金、淬火钢、合金钢、小切削断面高速精加工。

数控车床刀片型号含义

7
刀片编号规则
精品ppt
8
刀片编号规则
ap
刀尖角越大
安全性光洁度切削力精品ppt
刀尖角越小减震性最小切深
9
刀片编号规则
精品ppt
10
刀片编号规则
R/L
9 刀具切削方向
精品ppt
11
刀片编号规则
—— —
10 刀片断屑槽形式及槽宽
精品ppt
12
刀片编号规则
精品ppt
切削参数的选择需参考。
10
精品ppt
2
刀片编号规则
精品ppt
3
刀片编号规则
精品ppt
4
刀片编号规则
铣刀片的公差等级比较多, 从精到粗依此排列有: A, F, C, H, E, G, J, K, L, M, N, U, 而且公差定义的方法也与车镗ISO刀片不同
精品ppt
5
刀片编号规则
精品ppt
6
刀片编号规则
精品ppt
13
THE END 谢谢
精品ppt
14
ap刀片编号规则刀尖角越大安全性光洁度切削力减震性最小切深刀尖角越小文档仅供参考如有不当之处请联系本人改正
可转位刀片型号含义
精品ppt
1
国际标准：9位
T N M G 22 04 08 E N 123456789
我国标准：9&# E N _ V 2
123456789

数控刀片的牌号及用途

■数控刀片牌号用途牌号用途YBC151 高耐磨性的机体与MT-TiCN、厚AL2O3、TiN涂层的组合，是钢，铸钢和不锈钢材料精加工在高速切削下的理想牌号。

YBC251 刃口安全性能良好的韧性基体与MT-TiCN,厚AL2O3、TiN涂层的极佳结合，是钢材加工的通用牌号，适应于钢，铸钢和不锈钢的半精加，精加工等。

YBC351 高强度与抗槊性变形基体与MT-TiCN,厚AL2O3、TiN涂层的结合，具有好的韧性及抗槊性变形、适用于钢、铸钢、不锈钢的轻型粗加工和粗加工。

YBM151 特殊组织结构基体与TiN体、薄AL2O3、TIN涂层结合，具用良好抗扩散磨损性及抗抵抗槊性变形能力，适合较好情况下进行不锈钢的精加工及办精加工。

YBM251 韧性及强度好的基体与TiN、薄AL203、TiN涂层结合，优先选用于不锈钢的半精加工，轻型粗加工（车削、镗削）可在连续切削与断续切削条件下使用。

YBM351 TIALN和TIN的PVD涂层合金，有极好的切削强度与抗冲击性能及非常好耐磨性，使用于车加工和镗销不锈钢及P30范围内的材料的低速重负荷粗加工。

YBD151 高耐磨性的基体与MT-Ti(CN)、厚AL2O3、TiN涂层的极佳组合，是球墨铸铁与灰口铸铁加工的首选牌号，允许有较高的切削速度。

YBD251 TiAlN和TiN的PVD涂层合金，具用良好的韧性与耐磨性，适用于精车、镗加工和轻型铣削不锈钢及钻加工铸铁、不锈钢和合金铸铁，也可用于中、低速切断与切槽低碳钢。

YBG201 TiN的PVD涂层合金，具用良好的韧性和耐磨性，是高质量的螺纹加工低碳钢、不锈钢和铸铁的专用牌号、也用于钻加工（周边和中心部位都参与切削的刀片）。

YB235 韧性非常好的基体，与TiN、TiCN涂层相结合。

刀刃安全性好。

在中、于低速情况下粗加工。

适用于钢、奥氏体不锈钢、铸钢的车、铣、镗、钻（带周边切削刃刀片），主要用于P40和M35材料。

YC10 适用于钢、铸钢的精加工、宜采用较高切削速度和中，小进给量。

硬质合金数控刀片型号的具体含义

硬质合金数控刀片型号的具体含义硬质合金数控刀片型号的具体含义可转位刀片标准１．GB2079－87（代替GB2079－80）无孔的硬质合金可转位刀片：此标准等采用国际标准ISO0883－1995。

标准中规定了TNUN、TNGN、TPUN、TPGN、SNUN、SNGN、SPUN、SPGN、TPUR、TPMR、SPUR、SPMR共12种类型刀片的系列尺寸。

2．GB2077－87（代替GB2077－80）硬质合金可转位刀片圆角半径：此标准等效采用国际标准ISO3286－1976。

标准规定刀尖圆角半径r的尺寸系列为0.2、0.4、0.8、1.6、2.0、2.4、3.2mm。

３．GB2078－78（代替GB2078－80）带圆孔的硬质合金可转位刀片：此标准等效采用国际标准ISO3364－1985。

标准中规定了TNUM、TNMM、TNUG、TNMG、TNUA、TNMA、ENUM、FNMM、WNUM、SNUM、SNMM、SNUG、SNMG、SNUA、SNMA、CNUM、CNMM、CNUG、CNMG、CNUA、CNMA、DNUM、DNMM、DNUG、DNMG、DNUA、DNMA、VNUM、VNMM、VNUG、VNMG、VNUA、VNMA、RNUM、RNMM共36种类型的带圆孔硬质合金刀片尺寸系列。

４．GB2081－87（代替GB2081－80）硬质合金可转位铣刀片：此标准等效采用国际标准ISO3365－1985。

此标准规定了SNAN、SNCN、SNKN、SPAN、SPCN、SPKN、SECN、TPAN、TPCN、TPKN、TECN、FPCN、LPEX共13种类型的可转位铣刀片系列尺寸。

５．GB2080－87（代替GB2080－80）沉孔硬质合金可转位刀片：此标准等效采用国际标准ISO6987／1－1993。

标准中规定了TCMW、TCMT、WCMW、WCMT、SCMW、SCMT、CCMW、CCMT、DCMW、DCMT、RCMW、RCMT共12种类型的沉孔硬质合金可转位刀片系列尺寸。

数控车床刀片和刀杆型号含义

ap
刀尖角越大
安全性光洁度切削力
刀尖角越小减震性最小切深
8
刀片编号规则
R/L
9
刀片编号规则
10
刀片编号规则
11
刀片编号规则
4015
12
刀片编号规则
切削参数的选择需参考CoroKey。注意： 1、线速度Vc与进给 Fn参数补偿关系表； 2、硬度与CMC参考硬度相同，否则需要查询修正表；
13
14
刀杆编号规则-外圆
15
刀杆编号规则-外圆
16
刀杆编号规则-外圆
17
刀杆编号规则-外圆
18
刀杆编号规则-外圆
19
刀杆编号规则-外圆
20
刀杆编号规则-外圆
右手刀杆
外圆
右手刀片
21
刀杆编号规则-外圆
22
刀杆编号规则-外圆
C5 – SVHBR – 22040 -11
+/- 0.002mm
26
刀杆编号规则-内孔
27
刀杆编号规则-内孔
28
刀杆编号规则-内孔
29
刀杆编号规则-内孔
30
刀杆编号规则-内孔右手刀杆源自内孔左手刀片31
刀杆编号规则-内孔
32
刀杆编号规则－切断切槽
33
刀杆编号规则－切断切槽
34
刀杆编号规则－切断切槽
35
知识回顾 Knowledge
Review
23
刀杆编号规则-外圆
24
刀杆编号规则-外圆
25
刀杆编号规则-内孔
L4/D < 4
可以用整体钢刀杆进行普通内孔车削;
4< L4/D <6~7

数控车床刀片型号大全

数控车床刀片型号内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.数控刀片上一般都会有一连串的字母加数字来作为数控刀片的型号，对于专业的人员来说，看懂这些字母以及数字的含义非常简单，但是对于很多商家来说这些字母都认识，字母代表的意义却是截然不知道的。

数控刀具是指与数控机床(包括加工中心、数控车床、数控镗铣床、数控钻床、自动线以及柔性制造系统)相配套使用的各种刀具的总称,是数控机床不可缺少的关键配套产品。

在国外数控刀具发展很快,品种很多,已形成系列。

在我国,由于对数控刀具的研究开发起步较晚,数控刀具成了工具行业中最薄弱的一个环节。

数控刀具的落后已经成为影响我国国产和进口数控机床充分发挥作用的主要障碍。

数控刀具必须适应数控机床高速、高效和自动化程度高的特点,一般应包括刀具及连接刀柄:刀柄要连接刀具并装在机床的动力头上,因此已逐渐标准化和系列化。

近年来,快速发展的数控加工技术促进了数控刀具的发展。

每当一种新型数控刀具产品的面市,会使数控加工技术跃上一个新台阶,产生巨大的经济和社会效益。

数控刀具的分类方法很多。

一般可按下列方法进行分类。

1.按刀具切削部分的材料分按刀具切削部分的材料可分为高速钢刀具、硬质合金刀具、陶瓷刀具、立方氮化硼刀具、金刚石刀具和涂层刀具等。

2.按刀具的结构形式分按刀具的结构形式可分为整体式、镶嵌式和特殊形式等。

(1)整体式。

整体式包括钻头和立铣刀等。

(2)镶嵌式。

镶嵌式包括刀片采用焊接和机夹式等。

(3)特殊形式。

特殊形式包括复合式和减振式等。

3。

按切削加工工艺分按切削加工工艺可分为车削刀具、铣削刀具、钻削刀具和镗削刀具等。

(1)车削刀具。

车削刀具包括外圆车刀、内孔车刀、切槽(断)刀、端面车刀、螺纹车刀等:(2)铣削刀具。

数控刀片字母含义【详细解说】

如果你天天与数控加工打交道,自然就离不开刀具,刀具必须具备比工件材料更硬的特性,还要能承受加工过程中产生的切削热。

数控刀片字母又表示什么含义的呢？这是本文的重点。

接下来，主要讲解一下该型号的含义。

在掌握刀具基本知识后，只需要一张图就可完全掌握数控刀片编码的规则！刀具可以分为公制（ISO）和英制（ANSI）两种其主要区别在于中间的数字，另外不同的刀具其表示方法也不同。

例如：ISO：CNMG120408PSABSI：CNMG432PS第一位的字母代表刀片的形状，公制与英制是一样的。

H：6角形120°、O：8角形135°、P：5角形108°、S：四方形90°、T：3角形60°、C：菱形80°、D：菱形55°、E：菱形75°、F：菱形50°、M：菱形86°、V：菱形35°、W：6角形80°、L：长方形90°、A：平行四边形顶角85°、B：平行四边形顶角82°、K：平行四边形顶角55°、R：圆形第二位的字母代表刀片后角，公制与英制是一样的。

A：3°、B：5°、C：7°、D：15°、E：20°、F：25°、G：30°、N：0°、P：11°第三位的字母代表刀片的公差，公制与英制相同，其公差根据刀片尺寸不同而不同。

第四位的字母代表孔/断屑槽符号，这个的种类比较多，不一一细说，只挑两种常用的说，一般的外圆刀片都是G（有孔，双面带断屑槽），镗孔刀片多为T（有孔，且单埋头孔，单面有断屑槽）第三、四两位的意思你可以在使用时查下你所选用的刀具的刀具样本，上面都会有说明。

上述的字母意思适用于所有的车削用可转位刀片，从第五位开始则有了区别，先来说金属陶瓷、图层硬质合金以及硬质合金的刀片：第五位的数字，ISO代表切刃长度，ANSI代表内接缘径第六位的数字代表厚度，ISO的单位为mm，而ANSI的为：inch第七位的数字代表刀尖角，ISO的单位为mm，而ANSI的为：inch最后两位字母代表任意符号，如：主切刃符号、断屑槽符号等。

数控刀片型号知识，原来还有这么多学问。

C NMG120412-NM4
APHW200460TR-A27
第一位字母，表示可转位刀片的形状
CNMG120412-NM4
APHW200460TR-A27
第二位字母，表示可转位刀片的后角
CNMG120412-NM4
APHW200460TR-A27
第三位字母，表示可转位刀片的精度等级
1.副刀刃经磨削
2.根据刀片尺寸
(见ISO 1832)
CNMG120412-NM4
APHW200460TR-A27
第四位字母，表示可转位刀片的前刃面及中心孔型CNMG120412-NM4
APHW200460TR-A27
第五、六位数字，表示可转位刀片刃口长度的整数值
CNMG120412-NM4
APHW200460TR-A27
第七、八位数字，表示可转位刀片的厚度
CNMG120412-NM4
APHW200460TR-A27
第九、十位为数字时，表示可转位刀片刀尖圆弧半径
第九、十位为字母时，分别表示可转位刀片主偏角及修光刃后角
APHW200460
TR-A27
第十一位字母表示刃口形状
APHW200460TR-A27
第十二位字母时，表示切削方向
CNMG120412-NM4
APHW200460TR-
A57
连字符以后为厂方标记，如断屑槽代号，本例为瓦尔特的厂方标记。

常用的数控刀具牌号

常用的数控刀具牌号克劳伊：PC9030 车普通201的不锈钢还行，车304不锈钢很烂NC3010 NC3020 NC3030 NC500H 加工一般氏钢如45#钢、40Cr、20#钢、A3钢等含碳量较适中的钢件。

如果工件中有间断切削的部分用NC3030，NC3010 NC3020不适用45号钢间断切削，耐冲击性上明显不如NC3030C表示刀片形状、N表示刀片的后角、M表示刀片的公差、G表示刀片断面形状、12表示刀片边长、04表示刀片的厚度、08表示刀片R角大小、HM表示刀片断屑槽、NC3020表示刀片的材质1．一般来说车削刀片分为正角刀片和负角刀片，正角刀片表示刀片带有后角，只有一面可以使用；负角刀片表示刀片不带后角，刀片两面均可使用。

2．刀片公差基本使用M级，一般正角刀片的型号均使用CCMT，DCMT，TCMT等，负角刀片均使用 CNMG，DNMG，TNMG等。

3．刀片厚度一般都有规定，不需要强行记忆4．刀片断屑槽有许多种，而且各厂家表示法均不相同。

一般选用断屑槽之前，先要问清客户是采用精加工还是粗加工，再选用合适的断屑槽。

韩国KORLOY众多断屑槽中一般都选择“HF”、“HM”、“HR”来进行精加工、中切削和粗加工，铝加工选择“AK”，不锈钢加工选择“HS”、“HMP”。

5．材质的选择最难把握，也是最不容易学会的。

基本上材质选择要根据客户的要求和产品的要求来进行的。

就韩国KORLOY刀片而言：a. NC3010 NC3020 NC3030 NC500H 加工一般氏钢如45#钢、40Cr、20#钢、A3钢等含碳量较适中的钢件。

b. NC3015 CC115 NC310 NC330加工钢件的范围较广，但较NC3010等而言，他的硬度高，耐磨性好，但比较容易崩刃，所以不适合加工20#钢、A3钢等有韧性的材料，一般适合加工调质钢，合金钢等。

c. NC9020 PC8010 NC3030 PC9030加工不锈钢。
