lm324滤波器原理

lm324滤波器原理

lm324滤波器原理LM324是一种常用的运算放大器芯片,它可以通过配置不同的电路实现不同的功能。

其中,一种常见的应用是将LM324作为滤波器使用。

本文将从LM324滤波器的原理入手,介绍其工作原理和应用。

我们需要了解滤波器的作用。

滤波器是电子电路中常用的一种功能模块,用于滤除或增强特定频率的信号。

在实际应用中,我们经常需要对输入信号进行滤波,以滤除噪声或选择特定频率的信号。

滤波器通常由电容、电感和电阻等元件组成,通过对输入信号进行不同的处理,实现对不同频率信号的滤波。

在LM324滤波器中,我们可以利用其内部的四个运算放大器来构建滤波器电路。

LM324的四个运算放大器可以独立工作,分别实现不同的功能。

常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

下面我们将分别介绍这几种滤波器的原理和应用。

1. 低通滤波器:低通滤波器可以通过滤除高频信号,只保留低频信号。

在LM324中,我们可以通过将一个运算放大器配置为非反相比例放大器,并将输入信号通过一个电容和一个电阻接入运算放大器的非反相输入端,从而构建一个一阶低通滤波器。

该滤波器的截止频率由电容和电阻的数值决定。

2. 高通滤波器:高通滤波器可以通过滤除低频信号,只保留高频信号。

在LM324中,我们可以通过将一个运算放大器配置为反相比例放大器,并将输入信号通过一个电容和一个电阻接入运算放大器的反相输入端,从而构建一个一阶高通滤波器。

该滤波器的截止频率同样由电容和电阻的数值决定。

3. 带通滤波器:带通滤波器可以通过滤除低于或高于一定频率范围的信号,只保留特定频率范围内的信号。

在LM324中,我们可以通过将两个运算放大器配置为一阶低通滤波器和一阶高通滤波器,并将它们的输出信号相加,从而构建一个带通滤波器。

该滤波器的通带范围由低通滤波器和高通滤波器的截止频率决定。

4. 带阻滤波器:带阻滤波器可以通过滤除特定频率范围内的信号,只保留其他频率的信号。

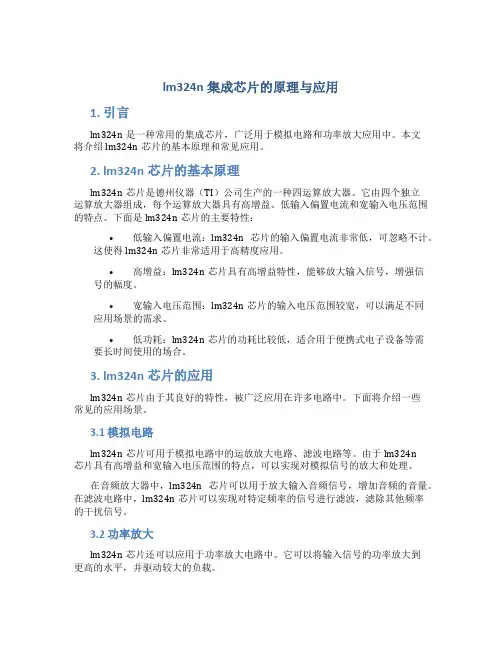

lm324n集成芯片的原理与应用

lm324n集成芯片的原理与应用

lm324n集成芯片的原理与应用1. 引言lm324n是一种常用的集成芯片,广泛用于模拟电路和功率放大应用中。

本文将介绍lm324n芯片的基本原理和常见应用。

2. lm324n芯片的基本原理lm324n芯片是德州仪器(TI)公司生产的一种四运算放大器。

它由四个独立运算放大器组成,每个运算放大器具有高增益、低输入偏置电流和宽输入电压范围的特点。

下面是lm324n芯片的主要特性:•低输入偏置电流:lm324n芯片的输入偏置电流非常低,可忽略不计。

这使得lm324n芯片非常适用于高精度应用。

•高增益:lm324n芯片具有高增益特性,能够放大输入信号,增强信号的幅度。

•宽输入电压范围:lm324n芯片的输入电压范围较宽,可以满足不同应用场景的需求。

•低功耗:lm324n芯片的功耗比较低,适合用于便携式电子设备等需要长时间使用的场合。

3. lm324n芯片的应用lm324n芯片由于其良好的特性,被广泛应用在许多电路中。

下面将介绍一些常见的应用场景。

3.1 模拟电路lm324n芯片可用于模拟电路中的运放放大电路、滤波电路等。

由于lm324n芯片具有高增益和宽输入电压范围的特点,可以实现对模拟信号的放大和处理。

在音频放大器中,lm324n芯片可以用于放大输入音频信号,增加音频的音量。

在滤波电路中,lm324n芯片可以实现对特定频率的信号进行滤波,滤除其他频率的干扰信号。

3.2 功率放大lm324n芯片还可以应用于功率放大电路中。

它可以将输入信号的功率放大到更高的水平,并驱动较大的负载。

在音频功放中,lm324n芯片可以将输入的音频信号放大到足够大的功率,以驱动音箱或扬声器。

在功率放大器中,lm324n芯片可以放大输入信号的功率,使其能够控制大功率负载。

3.3 比较器lm324n芯片还可用作比较器。

通过设置合适的阈值电压,lm324n可以对输入信号进行比较,判断输入信号是否满足特定的条件。

在温度控制系统中,lm324n芯片可用作温度传感器输出信号的比较器,当温度达到设定值时,比较器会触发相应的控制信号,从而实现温度控制。

lm324音调控制电路原理

lm324音调控制电路原理

lm324音调控制电路原理
LM324音调控制电路原理:
LM324是一种四路运算放大器,被广泛应用于音频系统中的音调控制电路。

音调控制电路是一种能够调节音频信号的频率的电路,它可以改变音频信号的高低音效果。

LM324音调控制电路的原理如下:
1. 输入信号:音频信号通过输入端进入音调控制电路。

基本上,音频信号可以
被认为是一个交流信号。

2. 增益控制:LM324的四个运算放大器中的一个被用作增益控制器。

该运算放大器的增益可以通过改变外部电阻值来调整。

增益控制器可以增加或降低输入信号的振幅,并影响音频信号的音量。

3. 频率调节:音调控制电路使用电容和电阻来改变音频信号的频率。

通过改变
电容和电阻的值,可以调整音频信号的频率范围,从而产生不同的音调效果。

4. 滤波器:音调控制电路中可以包含滤波器电路,用于调节音频信号的频率响应。

滤波器可以增强或抑制特定频率范围内的音频信号,从而产生不同的音调效果。

5. 输出信号:经过音调控制电路的音频信号最终通过输出端输出。

经过调节后
的音频信号具有不同的音量和音调效果。

LM324音调控制电路的原理基本上是通过改变音频信号的振幅、频率和响应范围来调节音调效果。

这种电路设计简单且易于调整,因此被广泛应用于音频系统中的音调控制功能。

lm324工作原理

lm324工作原理

lm324工作原理
LM324是一种四路运算放大器,其工作原理基于差分放大器和电流镜电路的组合。

它由四个内部射极共接的放大器组成,每个放大器具有一个悬空的差分输入和一个单端输出。

放大器内部使用NPN和PNP晶体管以及电流源来实现放大功能。

LM324的输入端被设计成共模输入和差模输入。

共模输入是指将相同的信号应用于两个输入端,差模输入则是将两个不同的信号应用于两个输入端。

通过调整输入端的电压,可以实现放大器的增益调节。

LM324工作的基本原理是通过负反馈将输出的一部分信号与输入进行比较,以实现放大和稳定的输出。

开环增益很大,可以达到数万倍以上。

通过负反馈的作用,将放大器的输出与输入端进行比较,并将误差信号通过负反馈路径进行补偿,使得输出信号更加稳定。

LM324的输出由一个输出级和一个电流镜级组成。

输出级负责放大信号并提供输出电流,电流镜级负责提供稳定的工作电流。

通过调整电流镜级的工作电流,可以调节整个放大器的工作状态和输出范围。

LM324还具有很好的温漂特性和输入偏置电流特性,这使得它在各种应用中具有很高的性能和稳定性。

它广泛应用于信号放大、滤波、电压比较等电路中。

总之,LM324的工作原理基于差分放大器和电流镜电路的结
合,通过负反馈和输出级的放大,实现对输入信号的放大和稳定输出。

它是一种常用的运算放大器,具有广泛的应用领域。

LM324应用原理

LM324应用原理

LM324应用原理LM124/LM224/LM324四运算放大器芯片的中文应用资料LM124/LM224/LM324是四运放集成电路,它采用14管脚双列直插塑料(陶瓷)封装,外形如图所示。

它的内部包含四组形式完全相同的运算放大器,除电源共用外,四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。

两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo 的信号与该输入端的相位相反;Vi+(+)为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。

LM124/LM224/LM324的引脚排列见图2。

图一图二 lm324功能引脚图图3 LM324/LM124/LM224集成电路内部电路图 1/4 主要参数:参数名称测试条件最小典型最大单位输入失调电压 U0?1.4V RS=0 - 2.0 7.0 mV输入失调电流 - - 5.0 50 nA 输入偏置电流 - - 45250 nA大信号电压增益 U+=15V,RL=5kΩ 88k 100k --电源电流 U+=30V,Uo=0,RL=? 1.5 3.0 - mA 共模抑制比Rs?10kΩ 6570 - dB极限参数:LM124为陶瓷封装符号参数单位 LM124 LM224 LM324Supply Voltage 电源电压 Vcc ?16 or 32 VInput Voltage 输入电压 Vi -0.3 to +32 VDifferential Input Voltage -(*) 差分输入Vid +32 +32 +32 V 电压Power 后缀N Suffix 500 500 500Dissipation功Ptot mW后缀D Suffix 耗 - 400 400- - Output Short-circuit Duration -(note 1) InfiniteInput Current (note 6) 输入电流 Iin 50 50 50 mAOperating Free Air Temperature Range -55 to -40 to ? Toper 0 to +70 工作温度 +125 +105Storage Temperature Range 储存温度范-65 to -65 to ? Tstg -65 to +150 围 +150 +150由于LM124/LM224/LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。

lm324n工作原理

lm324n工作原理

LM324N工作原理
LM324N是一种常见的集成电路,它是由四个运算放大器组成的芯片,可以实现多种功能,如放大、比较、滤波、控制等。

下面是LM324N的工作原理:
1. 输入电路:LM324N的输入电路由输入电阻、输入偏置电压、输入偏置电流和输入电容组成。

输入电阻决定了输入信号的幅值范围,输入偏置电压和电流决定了放大器的静态工作点,输入电容决定了输入信号的频率响应。

2. 运算放大器:LM324N的运算放大器由差分输入、共模电压、反馈电阻和输出电阻组成。

差分输入决定了放大器的输入信号的差分响应,共模电压决定了放大器的共模抑制比,反馈电阻和输出电阻决定了放大器的增益和带宽。

3. 输出电路:LM324N的输出电路由输出电阻、输出偏置电压和输出电容组成。

输出电阻决定了放大器的输出信号的幅值范围,输出偏置电压决定了放大器的输出信号的直流偏移,输出电容决定了输出信号的频率响应。

总之,LM324N是一种高性能、多功能的集成电路,可以广泛应用于各种电子设备中,如放大器、比较器、滤波器、控制器等。

它的设计和制造都非常精密,可以保证其在各种工作条件下的稳定性和可靠性。

LM324四运算放大器中文应用电路1

LM324四运算放大器中文应用电路1

LM324四运放的应用LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。

它的内部包含四组形式完全相同的运算放大器,除电源共用外,四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“V o”为输出端。

两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端V o的信号与该输入端的相位相反;Vi+(+)为同相输入端,表示运放输出端V o的信号与该输入端的相位相同。

LM324的引脚排列见图2。

图1 图2 由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。

下面介绍其应用实例。

●反相交流放大器电路见附图。

此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。

电路无需调试。

放大器采用单电源供电,由R1、R2组成1/2V+偏置,C1是消振电容。

放大器电压放大倍数Av仅由外接电阻Ri、Rf决定:Av=-Rf/Ri。

负号表示输出信号与输入信号相位相反。

按图中所给数值,Av=-10。

此电路输入电阻为Ri。

一般情况下先取Ri与信号源内阻相等,然后根据要求的放大倍数在选定Rf。

Co和Ci为耦合电容。

●同相交流放大器见附图。

同相交流放大器的特点是输入阻抗高。

其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。

电路的电压放大倍数Av也仅由外接电阻决定:Av=1+Rf/R4,电路输入电阻为R3。

R4的阻值范围为几千欧姆到几十千欧姆。

交流信号三分配放大器此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。

而对信号源的影响极小。

因运放Ai输入电阻高,运放A1-A4均把输出端直接接到负输入端,信号输入至正输入端,相当于同相放大状态时Rf=0的情况,故各放大器电压放大倍数均为1,与分立元件组成的射极跟随器作用相同。

LM324应用原理

LM324应用原理

LM324应用原理时间:2009-01-02 14:40:00 来源:资料室作者:电磁阀龙LM124/LM224/LM324四运算放大器芯片的中文应用资料LM124/LM224/LM324是四运放集成电路,它采用14管脚双列直插塑料(陶瓷)封装,外形如图所示。

它的内部包含四组形式完全相同的运算放大器,除电源共用外,四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。

两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo的信号与该输入端的相位相反;Vi+(+)为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。

LM124/LM224/LM324的引脚排列见图2。

图一图二 lm324功能引脚图图3 LM324/LM124/LM224集成电路内部电路图 1/4主要参数:极限参数:LM124为陶瓷封装由于LM124/LM224/LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。

下面介绍其应用实例。

应用电路反相交流放大器电路见附图。

此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。

电路无需调试。

放大器采用单电源供电,由R1、R2组成1/2V+偏置,C1是消振电容。

Rf如改为可变电阻,可任意调整电压放大的倍数。

图4放大器电压放大倍数Av仅由外接电阻Ri、Rf决定:Av=-Rf/Ri。

负号表示输出信号与输入信号相位相反。

按图中所给数值,Av=-10。

此电路输入电阻为Ri。

一般情况下先取Ri与信号源内阻相等,然后根据要求的放大倍数在选定Rf。

Co和Ci为耦合电容。

同相交流放大器见附图。

同相交流放大器的特点是输入阻抗高。

其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。

图5电路的电压放大倍数Av也仅由外接电阻决定:Av=1+Rf/R4,电路输入电阻为R3。

四运放LM324的实用电路设计及电路原理

四运放LM324的实用电路设计及电路原理

四运放LM324的实用电路设计及电路原理
一、实用电路设计:
1.非反向比例放大电路:
其中R1和R2为反馈电阻,Vin为输入电压,Vout为输出电压。

根据电压分压原理和运放的虚短性质,可得到输出电压的表达式:Vout = Vin * (1 + R2/R1)
2.反向比例放大电路:
其中R1和R2为反馈电阻,Vin为输入电压,Vout为输出电压。

根据电压分压原理和运放的虚短性质,可得到输出电压的表达式:Vout = -Vin * (R2/R1)
3.非反向加法器:
其中R1、R2、R3为反馈电阻,Vin1、Vin2为输入电压,Vout为输出电压。

根据电压分压原理和运放的虚短性质,可得到输出电压的表达式:Vout = (Vin1 * R2/R1) + (Vin2 * R3/R1)
4.双电源比例放大电路:
其中R1和R2为反馈电阻,Vin为输入电压,Vcc+和Vcc-为正负电源电压,Vout为输出电压。

根据电压分压原理和运放的虚短性质,可得到输出电压的表达式:
Vout = Vin * (1 + R2/R1)
二、电路原理:
运放单元的差分输入级由三个差动对组成,其输入电流可忽略不计。

电流源提供各级的偏置电流。

电压放大级通过一个交流耦合电容耦合到输出级。

输出级由一个放大电路组成,它负责提供电压放大和驱动负载。

在实际应用中,四运放LM324的内部结构能够提供高增益、宽输入电压范围、低输入偏置电流等特性。

同时,它还具有低功耗、高压电源抗干扰能力等优点,使得其成为众多电子设备中常用的模拟电路元件。

通过合理的电路设计和参数选择,可以实现各种功能的电路设计,满足不同应用需求。

LM324电路原理

LM324电路原理

LM324原理和引脚LM324是四运放集成电路,它采用14脚双列直插塑料封装,lm324原理图如图所示。

它的内部包含四组形式完全相同的运算放大器,除电源共用外,四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。

两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo的信号与该输入端的相位相反;Vi+(+)为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。

lm324引脚图见图2。

图1图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。

下面介绍LM324应用实例。

--------------------------------------------------------------------------------反相交流放大器电路见附图。

此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。

电路无需调试。

放大器采用单电源供电,由R1、R2组成1/2V+偏置,C1是消振电容。

放大器电压放大倍数Av仅由外接电阻Ri、Rf决定:Av=-Rf/Ri。

负号表示输出信号与输入信号相位相反。

按图中所给数值,Av=-10。

此电路输入电阻为Ri。

一般情况下先取Ri与信号源内阻相等,然后根据要求的放大倍数在选定Rf。

Co 和Ci为耦合电容。

同相交流放大器见附图。

同相交流放大器的特点是输入阻抗高。

其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。

电路的电压放大倍数Av也仅由外接电阻决定:Av=1+Rf/R4,电路输入电阻为R3。

R4的阻值范围为几千欧姆到几十千欧姆。

--------------------------------------------------------------------------------交流信号三分配放大器此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。

lm324的工作原理

lm324的工作原理

lm324的工作原理
LM324是一种标准的低功耗四路运算放大器,它广泛应用于
各种电路中。

其工作原理如下:
1. 内部集成电路:LM324由四个独立的运算放大器组成,每
个运算放大器都有两个输入端(非反相输入端和反相输入端)和一个输出端。

2. 输入端:每个运算放大器有两个输入端,非反相输入端
(+IN)和反相输入端(-IN)。

这两个输入端接收输入信号,并进行比较。

3. 运算放大器原理:运算放大器按照差分放大器的原理工作。

当非反相输入端的电压高于反相输入端时,输出电压为高电平,反之,输出电压为低电平。

4. 反馈:LM324的输出端通过反馈电路连接到非反相输入端,以提供放大器的增益。

可以通过改变反馈网络的电阻和电容值来调整放大器的增益。

5. 功耗:LM324具有低功耗特性,非常适合用于低电压、低
功耗应用,如便携式电子设备。

总结而言,LM324运算放大器的工作原理是将输入信号与参
考电压进行比较,并根据比较结果控制输出电压。

lm324方波产生原理

lm324方波产生原理

LM324方波产生原理
LM324是一款四路运算放大器,广泛应用于各种模拟电路中。

除了基本的放大功能,它还可以用于产生方波信号。

下面我们来探讨一下LM324如何用于产生方波。

首先,让我们了解一下方波的基本特性。

方波是一种波形,其电压在两个固定水平之间快速切换。

在每个半周期内,电压从一个水平跳到另一个水平,然后再跳回来。

这种快速切换的特性使得方波可以用作时钟信号或其他需要快速变化信号的应用。

要使用LM324产生方波,我们需要一个适当的反馈网络。

这个网络应包含两个电阻和一个电容。

电阻用于设定放大倍数,而电容则用于确定方波的频率。

当输入信号(通常是接地)加到LM324的输入端时,它会被放大并通过电容和
电阻反馈网络。

由于电容的充放电特性,输出信号将在其最大和最小值之间快速切换,从而产生方波。

这个过程可以用一个简单的RC电路模型来描述。

当输入信号改变时,电容开始
充电或放电,导致输出信号的快速变化。

随着时间的推移,电容达到新的稳态值,输出信号也稳定下来。

由于这个过程是周期性的,因此我们可以得到一个重复的方波信号。

通过调整反馈网络中的电阻和电容值,我们可以改变方波的频率。

电阻和电容越大,充电和放电的时间越长,方波的频率越低;反之,电阻和电容越小,充电和放电的时间越短,方波的频率越高。

总之,使用LM324产生方波的关键在于设计一个适当的反馈网络。

通过调整电阻和电容的值,我们可以获得所需的方波频率,从而满足各种应用需求。

LM324四运放集成电路

LM324四运放集成电路

LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。

它的内部包含四组形式完全相同的运算放大器,除电源共用外,四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。

两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+(+)为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。

LM324的引脚排列见图2。

图1 图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。

下面介绍其应用实例。

反相交流放大器电路见图3。

此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。

电路无需调试。

放大器采用单电源供电,由R1、R2组成1/2V+偏置,C1是消振电容。

图3放大器电压放大倍数Av仅由外接电阻Ri、Rf决定:Av=-Rf/Ri。

负号表示输出信号与输入信号相位相反。

按图中所给数值,Av=-10。

此电路输入电阻为Ri。

一般情况下先取Ri与信号源内阻相等,然后根据要求的放大倍数在选定Rf。

Co和Ci为耦合电容。

同相交流放大器见图4。

同相交流放大器的特点是输入阻抗高。

其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。

电路的电压放大倍数Av也仅由外接电阻决定:Av=1+Rf/R4,电路输入电阻为R3。

R4的阻值范围为几千欧姆到几十千欧姆。

图4交流信号三分配放大器此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。

而对信号源的影响极小。

因运放Ai输入电阻高,运放A1-A4均把输出端直接接到负输入端,信号输入至正输入端,相当于同相放大状态时Rf=0的情况,故各放大器电压放大倍数均为1,与分立元件组成的射极跟随器作用相同。

图5R1、R2组成1/2V+偏置,静态时A1输出端电压为1/2V+,故运放A2-A4输出端亦为1/2V+,通过输入输出电容的隔直作用,取出交流信号。

lm324放大电路工作原理

lm324放大电路工作原理

lm324放大电路工作原理
LM324是一种常见的四路运放芯片,可用于各种放大电路,例如比较器、积分器和放大器等。

其工作原理如下:
LM324每一路内部都有一对差分输入,即正输入和负输入。

在差动输入放大器内部,正输入、负输入和放大器的反馈回路共同作用,使得输出电压能够跟随输入信号而变化,从而实现对输入信号的放大或者信号处理。

当正输入电压高于负输入电压时,输出电压会向负电压方向变化;当正输入电压低于负输入电压时,输出电压会向正电压方向变化;当正输入电压等于负输入电压时,输出电压应该为零(实际上有微小的偏差)。

因此通过控制正输入和负输入电压的值和变化规律,可以实现不同种类的放大电路,例如比较器、积分器和放大器等。

此外,LM324还具有多种保护功能,例如过流保护和短路保护等,可有效保护运放芯片和外部电路。

lm324电压跟随器工作原理

lm324电压跟随器工作原理

lm324电压跟随器工作原理宝子们!今天咱们来唠唠那个超有趣的LM324电压跟随器的工作原理。

咱先得知道啥是电压跟随器哈。

想象一下,电压跟随器就像是一个超级忠诚的小跟班。

它有一个输入电压,然后呢,输出电压就紧紧地跟着这个输入电压,几乎是亦步亦趋呢。

这就好像你有个小尾巴,你走到哪儿,它就跟到哪儿。

那LM324是个啥玩意儿呢?它呀,是个集成运算放大器。

这个LM324里面有四个独立的运放,就像是住在同一栋楼里的四个小伙伴,各自有着不同的任务,而我们今天说的电压跟随器就是其中一个小伙伴能干的事儿。

从电路结构上来说,电压跟随器的接法那可是相当简洁。

它的输出端直接接到反相输入端。

这就像是一个神奇的闭环。

当有一个输入电压加进来的时候,这个运放就开始工作啦。

这个运放就像是一个超级聪明的小管家。

它时刻都在比较着两个输入端的电压。

正相输入端的电压就是我们的输入电压,而反相输入端因为和输出端相连,就好像被输出电压“牵制”着。

运放这个小管家就会努力让两个输入端的电压相等。

怎么做到的呢?比如说输入电压升高了一点点,这个运放就会感知到正相输入端的电压比反相输入端(也就是输出端的电压)高了。

然后呢,它就会调整自己的输出,让输出电压也升高,直到和输入电压几乎一样。

反之,如果输入电压降低了,运放也会赶紧让输出电压跟着降低。

你看,这整个过程就像是一场微妙的舞蹈。

输入电压是领舞的,输出电压就是那个紧紧跟随的舞伴。

它们之间的配合超级默契。

从信号传输的角度来看,电压跟随器有着很大的作用呢。

它就像是一个信号的忠实传递者。

如果前面有个信号源,这个信号可能比较微弱,而且可能会受到后面电路的影响。

但是一旦经过电压跟随器,就好像被保护起来了。

因为电压跟随器的输入阻抗超级高,就像一个有着超强吸力的磁铁,能轻松地把信号吸过来,而它的输出阻抗又很低,就像一个很顺畅的管道,能把信号毫无阻碍地传递给后面的电路。

而且呀,电压跟随器还能起到隔离的作用。

就好比在两个不同的电路世界之间建了一座桥。

lm324恒流和转灯电路原理

lm324恒流和转灯电路原理

lm324恒流和转灯电路原理
LM324是一种常用的运算放大器,广泛应用于各种电子电路中。

在电子电路设计中,经常需要使用恒流源和转灯电路来实现一些特
定的功能。

本文将介绍LM324恒流和转灯电路的原理和应用。

首先我们来介绍LM324的基本原理。

LM324是一种四路运算放
大器,内部集成了四个独立的运算放大器。

它的输入端可以接受不
同的电压信号,并输出相应的电压信号。

在恒流和转灯电路中,
LM324可以被用来控制电流和实现灯光的转换。

恒流源电路是一种能够保持输出电流恒定的电路。

通过LM324
的运算放大器,可以实现对电流的精准控制。

恒流源电路通常用于
需要恒定电流驱动的场合,比如LED驱动、电池充电等。

通过
LM324的运算放大器,可以实现对输出电流的精确控制,从而保证
被驱动器件的工作稳定性。

转灯电路是一种能够实现对灯光的转换控制的电路。

通过
LM324的运算放大器,可以实现对灯光的亮度、闪烁等效果的控制。

转灯电路通常用于一些需要特殊灯光效果的场合,比如舞台灯光控制、汽车灯光控制等。

通过LM324的运算放大器,可以实现对灯光
的亮度、闪烁等效果的精确控制,从而实现各种灯光效果的切换和
控制。

总之,LM324恒流和转灯电路可以实现对电流和灯光的精确控制,广泛应用于各种电子电路中。

通过合理的设计和使用,可以实
现各种特定功能的电路,为电子产品的性能提升和创新提供了可能。

LM324恒流和转灯电路的原理和应用,为电子电路设计带来了新的
可能性和机遇。

四运放LM324

四运放LM324

lm324LM324引脚图简介:LM324系列器件为价格便宜的带有真差动输入的四运算放大器。

与单电源应用场合的标准运算放大器相比,它们有一些显著优点。

该四放大器可以工作在低到3.0伏或者高到32伏的电源下,静态电流为MC1741的静态电流的五分之一。

共模输入范围包括负电源,因而消除了在许多应用场合中采用外部偏置元件的必要性。

每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。

两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+(+)为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。

LM324的引脚排列见图2。

参数描述:运放类型:低功率放大器数目:4带宽:1.2MHz针脚数:14工作温度范围:0°C to +70°C封装类型:SOIC3dB带宽增益乘积:1.2MHz变化斜率:0.5V/μs器件标号:324器件标记:LM324AD增益带宽:1.2MHz工作温度最低:0°C工作温度最高:70°C放大器类型:低功耗温度范围:商用电源电压最大:32V电源电压最小:3V芯片标号:324表面安装器件:表面安装输入偏移电压最大:7mV运放特点:高增益频率补偿运算逻辑功能号:324额定电源电压, +:15VLM324的特点:1.短路保护输出2.真差动输入级3.可单电源工作:3V-32V4.低偏置电流:最大100nA5.每封装含四个运算放大器。

6.具有内部补偿的功能。

7.共模范围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能LM324引脚图(管脚图)ahame的空间相关知识:相位是反映交流电任何时刻的状态的物理量。

交流电的大小和方向是随时间变化的。

比如正弦交流电流,它的公式是i=Isin2πft。

i是交流电流的瞬时值,I 是交流电流的最大值,f是交流电的频率,t是时间。

lm324n原理电路图和各引脚作用

lm324n原理电路图和各引脚作用

lm324n原理电路图及各引脚作用
Vcc是电源正,lm324引脚图管脚图 lm324应用电路
通用型低功耗集成四运放LM324。

LM324内含4个独立的高增益、频率补偿的运算放大器,既可接单电源
使用 (3~30 V),也可接双电源使用(±1.5~±15 V),驱动功耗低,可与TTL 逻辑电路相容。

1.LM324应用电路图
LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。

可工作在单电源下,电压范围是3.0V-32V或+16V.
LM324的特点:
1.短跑保护输出
2.真差动输入级
3.可单电源工作:3V-32V
4.低偏置电流:最大100nA(LM324A)
5.每封装含四个运算放大器。

6.具有内部补偿的功能。

7.共模范围扩展到负电源
8.行业标准的引脚排列
9.输入端具有静电保护功能
2.LM324多路反馈带通滤波器电路图
3.LM324高阻抗差动放大器电路图
4.LM324函数发生器电路图
5.LM324双四级滤波器
6.LM324维思电桥振荡器电路图
7.LM324滞后比较器电路图
VEE是电源的地。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

通用四运放的原理与应用(LM324为例)
本文就高性能集成四运放LM324的参数,进行实用电路设计,论述电路原理。

LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。

它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。

两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+(+)为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。

LM324的引脚排列见图2
由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。

下面介绍其应用实例。

LM324作反相交流放大器
电路见附图。

此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。

电路无需调试。

放大器采用单电源供电, 由R1、R2组成1/2V+偏置,C1是消振电容。

放大器电压放大倍数Av仅由外接电阻Ri、Rf决定:Av=-Rf/Ri。

负号表示输出信号与输入信号相位相反。

按图中所给数值, Av=-10。

此电路输入电阻为Ri。

一般情况下先取Ri与信号源内阻相等,然后根据要求的放大倍数在选定Rf。

Co和Ci为耦合电容。

LM324作同相交流放大器
见附图。

同相交流放大器的特点是输入阻抗高。

其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。

电路的电压放大倍数Av也仅由外接电阻决定:Av=1+Rf/R4,电路输入电阻为R3。

R4的阻值范围为几千欧姆到几十千欧姆。

LM324作交流信号三分配放大器
此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。

而对信号源的影响极小。

因运放Ai输入电阻高,运放A1-A4均把输出端直接接到负输入端,信号输入至正输入端,相当于同相放大状态时Rf=0的情况,故各放大器电压放大倍数均为1,与分立元件组成的射极跟随器作用相同。

R1、R2组成1/2V+偏置,静态时A1输出端电压为1/2V+,故运放A2-A4输出端亦为1/2V+,通过输入输出电容的隔直作用,取出交流信号,形成三路分配输出。

LM324作有源带通滤波器
许多音响装置的频谱分析器均使用此电路作为带通滤波器,以选出各个不同频段的信号,在显示上利用发光二极管点亮的
多少来指示出信号幅度的大小。

这种有源带通滤波器的中心频率,在中心频率fo处的电压增益Ao=B3/2B1,品质因数,3dB带宽B=1/(п*R3*C)也可根据设计确定的Q、fo、Ao值,去求出带通滤波器的各元件参数值。

R1=Q/(2пfoAoC),R2=Q/((2Q2-Ao)*2пfoC),R3=2Q/(2пfoC)。

上式中,当fo=1KHz时,C取0.01Uf。

此电路亦可用于一般的选频放大。

此电路亦可使用单电源,只需将运放正输入端偏置在1/2V+并将电阻R2下端接到运放正输入端既可。

LM324应用作测温电路
见附图。

感温探头采用一只硅三极管3DG6,把它接成二极管形式。

硅晶体管发射结电压的温度系数约为-2.5mV/℃,即温度每上升1度,发射结电压变会下降2.5mV。

运放A1连接成同相直流放大形式,温度越高,晶体管BG1压降越小,运放A1同相输入端的电压就越低,输出端的电压也越低。

这是一个线性放大过程。

在A1输出端接上测量或处理电路,便可对温度进行指示或进行其它自动控制。

LM324应用作比较器
当去掉运放的反馈电阻时,或者说反馈电阻趋于无穷大时(即开环状态),理论上认为运放的开环放大倍数也为无穷大(实际
上是很大,如LM324运放开环放大倍数为100dB,既10万倍)。

此时运放便形成一个电压比较器,其输出如不是高电平(V+),就是低电平(V-或接地)。

当正输入端电压高于负输入端电压时,运放输出低电平。

附图中使用两个运放组成一个电压上下限比较器,电阻R1、R1ˊ组成分压电路,为运放A1设定比较电平U1;电阻R2、
R2ˊ组成分压电路,为运放A2设定比较电平U2。

输入电压U1同时加到A1的正输入端和A2的负输入端之间,当Ui >U1时,运放A1输出高电平;当Ui<U2,则当输入电压Ui越出[U2,U1]区间范围时,LED点亮,这便是一个电压双限指示器。

若选择U2 > U1,则当输入电压在[U2,U1]区间范围时,LED点亮,这是一个“窗口”电压指示器。

此电路与各类传感器配合使用,稍加变通,便可用于各种物理量的双限检测、短路、断路报警等。

LM324应用作单稳态触发器
见附图1。

此电路可用在一些自动控制系统中。

电阻R1、R2组成分压电路,为运放A1负输入端提供偏置电压U1,作为比较电压基准。

静态时,电容C1充电完毕,运放A1正输入端电压U2等于电源电压V+,故A1输出高电平。

当输入电压
Ui变为低电平时,二极管D1导通,电容C1通过D1迅速放电,使U2突然降至地电平,此时因为U1>U2,故运放A1输出低电平。

当输入电压变高时,二极管D1截止,电源电压R3给电容C1充电,当C1上充电电压大于U1时,既U2>U1,A1输出又变为高电平,从而结束了一次单稳触发。

显然,提高U1或增大R2、C1的数值,都会使单稳延时时间增长,反之则缩短。

如果将二极管D1去掉,则此电路具有加电延时功能。

刚加电时,U1>U2,运放A1输出低电平,随着电容C1不断充电,U2不断升高,当U2>U1时,A1输出才变为高电平。

参考图2。
