RBS6000主要故障码
RBS6000主要故障代码描述(G11A)
绪论:一、故障映射内部故障映射级别1A（I1A）该级别报告的故障会影响MO 功能。
出错硬件在信令MO 中。
内部故障映射级别1B（I1B）该级别报告的故障会影响MO 功能。
故障原因与信令MO 无关。
内部故障映射级别2A（I2A）该级别报告的故障不会影响MO 功能。
出错硬件在信令MO 中。
外部条件映射级别1（EC1）该级别报告的条件会影响MO 功能。
这些条件是外部TG。
外部条件映射级别2（EC2）该级别报告的条件不会影响MO 功能。
这些条件是外部TG。
替换装置映射（RU Map）该映射报告的装置怀疑是导致上述内部故障映射的硬件设备。
二、逻辑替换单元逻辑RU 指可以称为物理单元，但实际上不是指单个物理单元。
逻辑替换单元包括四大类型。
如果分析时无法提供更详细的故障位置信息，则显示逻辑RU。
逻辑RU 用于帮助用户确定故障位置。
1.总线它经常被称为单个物理单元，但部署在带电缆的机柜底板上。
如果RU 映射中出现总线，说明故障硬件可能连接到总线上的任何装置或总线自身。
逻辑总线RU 包括：EC总线时钟总线Y-LINK 总线2. 天线逻辑天线指发射器/接收器和物理天线之间的整个信号路径。
逻辑天线RU 是：天线3. 环境RU 记录基站不能影响到的条件。
该RU 包括两部分：电源，处理外部电源问题气候，处理湿度和温度方面的问题假设机柜温度过高，或者输入的交流主电源超过正常范围，则逻辑RU“环境”指示故障。
逻辑RU 是：环境4. IDB 尽管RBS 数据库不是物理装置，但它仍被视作一个可替换的单元。
它只包括数据库中的数据，而不包括它驻留的介质。
三、故障映射概况Abis 界面上的故障代码是按照每个MO 定义的。
SO RU 映射和I1A/I2A 故障映射应同时读取。
SO 故障映射可确定故障，RU 映射可指示故障所在的位置。
AO I1B 故障对应一个SO I2A 故障。
因此，通过读取SO CF 或SO TRXC 的I2A 故障映射和RU 映射，可以找出导致AO I1B 故障的硬件。
2014年案例整理-RBS6000系列
Common Fault

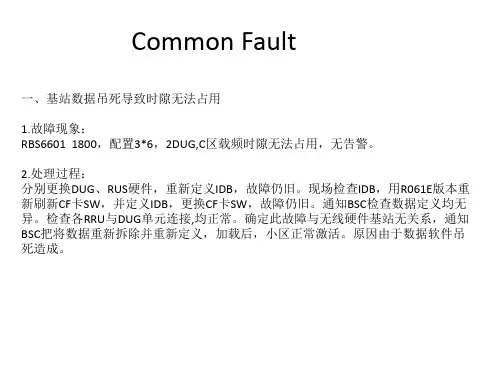

三、BSC升级后，一个基站的4个载频无法激活
1.故障现象： BSC升级后，6601基站配置3*4，1DUG,A小区4个载频无法激活，无告警。BSC工 程师反馈载波NOOP，无告警代码 。 2.处理过程： 由于BSC升级后远程对BTS 更新，由于传输引起的掉包或DUG复位引起数据破坏， 故会引起BSC升级完成后基站或部分载频无法正常激活，无具体故障代码。期间 维护工程师分别对DUG断电复位，重新定义IDB，故障未消除。到现场后从故障 判断定位为IDB数据破坏或DUG与RRUS间尾纤接触不良。现场检查IDB，通过OMT 重新刷新CF卡BTS SW,重新规范定义IDB后，小区正常激活。
Common Fault
BSC侧修改-0,-1 TRU数据对应至3523C,-6,-7TRU改至3523A,30分钟后查看BSC统 计问题转至3523A,由此确认问题定位在2206机柜某单元故障导致-6,-7 TRU SSI 高 2206接收部分:天馈线,CDU-F,CXU,TRU.已经更换TRU,CDU, 天馈线也通过VSWR测 试正常,由于CXU没有备件,当时无法更换. CXU功能是从CDU接收信号再分配到各TRU, TRU-6,-7的分配可能存在问题,由于 无CXU备件更换确认,通过-6,-7 TRU改定到-8,-9 TRU,开启3523C后SSI正常,晚忙时 BSC统计上行接收正常. 确定是CXU问题，更换CXU可以解决。
Common Fault
六、TRXC 2A 23告警 处理
1.故障现象： 2111,2308,2206基站出现TRXC 2A 23告警，更换RRU,TRU都不能解决。
2.处理过程： 该故障可能硬件设备老化故障；内部出现问题、基站运行过程中IDB出现损 坏，丢失了参数配置；软件和硬件不兼容，导致部分参数无法识别，使用 了默认值等原因引起。 如果更换硬件，重做IDB数据，重新刷新CF卡基站软件都不能解决，可以尝 试把基站版本降下来到之前的版本，等几天基站运行稳定没有告警后再把 基站版本升级上来。 还可以尝试用OMT35—OMT37版本的OMT软件来重做IDB。
施耐德变频器故障代码说明(中文版)
SCF5
▲电机短路
变频器输出短路
1、检查变频器与电机之间的电缆连接情况及电机的绝缘情况
2、检查/修理变频器
SLF1
▲Modbus通信
在Modbus总线上出现通信中断
1、检查通信总线
2、检查是否超时
tJF
▲IGBT过热
变频器过热
检查电机负载、变频器的通风情况及周围温度，在重起动前应等变频器冷却
2、检查制动器的机械状态
bUF
★制动单元短路
1、制动单元的短路输出；
2、未连接制动单元。
1、检查制动单元与电阻器的连线情况
2、检查制动电阻
ECF
★编码器连线
编码器的机械连线器断裂
检查编码器的机械连轴器
EnF
★编码器
编码器反馈故障
1、检查脉冲数量与编码器类型
2、检查编码器的机械部分与电气部分的运行情况，其电源及连线是否正确
●：原因一消失就可以复位的故障。
4、应用[刹车闭合频率]（bEn）的推荐设置
CnF
▲网络
通讯卡上出现通信故障
1、检查环境条件（电磁兼容性）
2、检查连线情况
3、检查是否超时
4、检查/修理变频器
5、更换选项卡
ObF
▲制动过速
制动过猛或驱动负载惯性太大
1、增大减速时间
2、如果必要安装一个制动电阻器
OHF
▲变频器过热
变频器温度太高
检查电机负载、变频器的通风情况及周围温度，在重起动前应等变频器冷却
3、检查机械装置的状态
SCF1
★电机短路
1、变频器输出短路或接地
2、如果几个电机并联，变频器输出有较大的接地泄露电流
RBS6000告警及处理翻译
TRXC问题单元替换对应表No RU0TRU, dTRU, DRU, RUG, RRU or DUG 202Micro RBS3CXU TRU RXA Cable（连线）4CXU TRU RXB Cable（连线）10CDU to TRU PFWD Cable（连线）11CDU to TRU PREFL Cable（连线）12*CDU to TRU RXA Cable（连线）13CDU to TRU RXB Cable（连线）14CDU to Splitter Cable（连线）or Splitter to TRU RXA Cable（连线）15CDU to Splitter Cable（连线）or Splitter to TRU RXB Cable（连线）16CDU to TRU TX Cable（连线）17CDU to Splitter Cable（连线）or Splitter to CXU RXA Cable（连线）18CDU to Splitter Cable（连线）or Splitter to CXU RXB Cable（连线）19Splitter to DRU Cable（连线）or DRU to Splitter RXA Cable（连线）20Splitter to DRU Cable（连线）or DRU to Splitter RXB Cable（连线）21DRU to DRU RXA Cable（连线）22DRU to DRU RXB Cable（连线）23HCU TRU TX Cable（连线）or HCU or CDU HCU TX Cable（连线）24BSU25RUS or RRUS26RUG to RUG RXA Cable（连线）27RUG to RUG RXB Cable（连线）28RUS to RUS RXA Cable（连线）29RUS to RUS RXB Cable（连线）。
最新整理6000故障代码

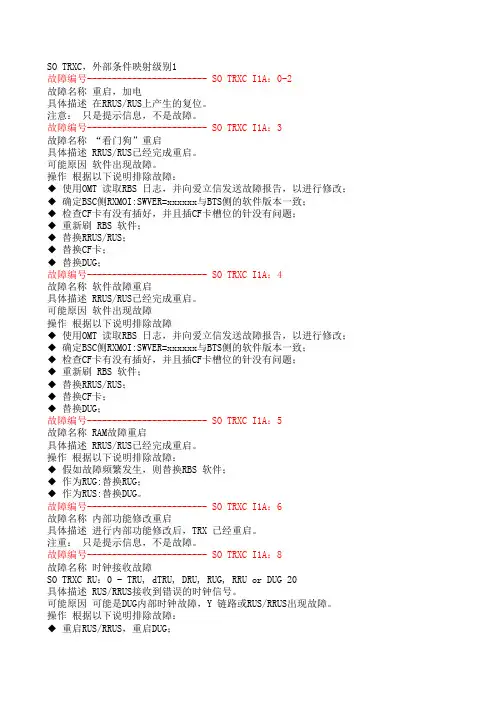

SO TRXC RU：0 – TRU, dTRU, DRU, RUG, RRU or DUG 20 具体描述 TRX温度过高，内部故障。 操作 根据以下说明排除故障： ◆ 检查RRUS/RUS温度是否正常； ◆ RRUS/RUS进行断电加电处理； ◆ 若无效，更换RRUS/RUS。 故障编号------------------------ SO TRXC I1A：25 故障名称 TX/RX 通信故障 SO TRXC RU：0 – TRU, dTRU, DRU, RUG, RRU or DUG 20 具体描述 内部TRX的TX和RX存在通信故障。 操作 根据以下说明排除故障： ◆ DUG断电加电处理； ◆ RRUS/RUS断电加电处理； ◆ 确定RRUS/RUS与DUG的RI口连接OK； ◆ 重新刷CF卡； ◆ 替换RRUS/RUS。 ◆ 替换DUG。 故障编号------------------------ SO TRXC I1A：26 故障名称 无线控制系统负载 SO TRXC RU：0 – TRU, dTRU, DRU, RUG, RRU or DUG 20 具体描述 无限控制系统故障。 操作 根据以下说明排除故障： ◆ DUG断电加电处理； ◆ 替换DUG。 故障编号------------------------ SO TRXC I1A：27 故障名称 下行链路丢失 SO TRXC RU：0 – TRU, dTRU, DRU, RUG, RRU or DUG 20 具体描述 向手机发射的下行链路出现问题。 操作 根据以下说明排除故障： ◆ DUG断电加电处理； ◆ RRUS/RUS断电加电处理； ◆ 确定RRUS/RUS与DUG的RI口连接OK； ◆ 重新刷CF卡； ◆ 替换RRUS/RUS。 ◆ 替换DUG。 故障编号------------------------ SO TRXC I1A：28 故障名称 上行链路丢失 SO TRXC RU：0 – TRU, dTRU, DRU, RUG, RRU or DUG 20 具体描述 向RBS 发射的上行链路出现问题。 操作 根据以下说明排除故障： ◆ DUG断电加电处理； ◆ RRUS/RUS断电加电处理； ◆ 确定RRUS/RUS与DUG的RI口连接OK； ◆ 重新刷CF卡； ◆ 替换RRUS/RUS。 ◆ 替换DUG。 故障编号------------------------ SO TRXC I1A：29
