浪涌测试方法
浪涌抗扰度(Surge)测试

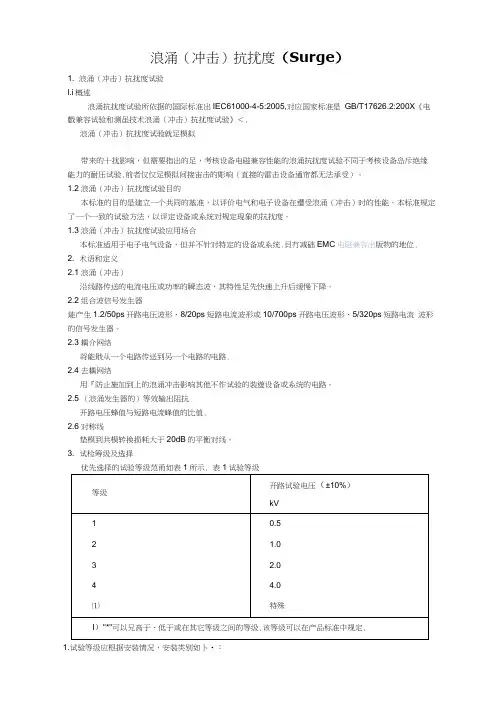

浪涌（冲击）抗扰度（Surge）1. 浪涌（冲击）抗扰度试验l.i概述浪涌抗扰度试验所依据的国际标准出IEC61000-4-5:2005,对应国家标准是GB/T17626.2:200X《电戲兼容试验和测虽技术浪涌（冲击）抗扰度试验》＜.浪涌（冲击）抗扰度试验就足模拟带来的十扰影响，但需要指出的足，考核设备电磁兼容性能的浪涌抗扰度试验不同于考核设备岛斥绝缘能力的耐压试验.前者仅仅足模拟间接宙击的彫响（直接的雷击设备通帘都无法承受）。
1.2浪涌（冲击）抗扰度试验目的本标准的目的是建立一个共同的基准，以评价电气和电子设备在遭受浪涌（冲击）时的性能。
本标准规定了一个一致的试验方法，以评定设备或系统对规定现象的抗扰度。
1.3浪涌（冲击）抗扰度试验应用场合本标准适用于电子电气设备，但并不针对特定的设备或系统.貝冇减础EMC电磁兼容出版物的地位. 2. 术语和定义2.1浪涌（冲击）沿线路传送的电流电压或功率的瞬态波，其特性足先快速上升后缓慢下降。
2.2组合波信号发生器能产生1.2/50ps开路电压波形、8/20ps短路电流波形或10/700ps开路电压波形、5/320ps短路电流波形的信号发生器。
2.3耦介网络将能戢从一个电路传送到另一个电路的电路.2.4去耦网络用『防止施加到上的浪涌冲击影响其他不作试验的装遊设备或系统的电路。
2.5 （浪涌发生器的）等效输出阻抗开路电压蜂值与短路电流峰值的比值.2.6对称线垫模到共模转换损耗大于20dB的平衡对线。
3. 试检筹级及选择优先选择的试验等级范甬如表所示. 表试验等级1.试验等级应根据安装情况，安装类别如卜•：0类:保护良好的电气环境，常常在一间专用房间内。
所冇引入电缆都冇过电圧保护（第一级和第二级）・各电子设备职元山设计良好的接地系统相互连接. 并且该接地系统根木不会受到电力设备或雷电的影响电子设备有专用电源（见表A1）浪涌电压不能超过25V。
1类：冇部分保护的电气环境所有引入宅内的电缆都有过电乐保护（第一级）.各设备由地线网络相垃良好连接.并J1该地线网络不会受电力设备或雷电的影响。
浪涌保护器的测试.doc
浪涌保护器的测试.doc浪涌保护器的测试浪涌过电压保护器测试很复杂需要专业的设备才能测试。
一般在没有专业的设备的情况下判断好坏：可采用下面方法：1, 浪涌保护器有劣化指示功能的，可直接从指示窗口判断（一般绿色为正常，红色为损坏）2，可用万用表测试浪涌保护器的保护端到接地端的电阻，如：短路损坏(开路用此法不能判断)3，可用钳形漏流表测浪涌保护器地线的漏流。
合格判定：当实测值大于生产厂标称的最大值时，判定为不合格，如生产厂未标定出Iie 值时，一般不应大于20uA。
4、你先看铭牌，看下范围，拿个变压电源，带个负载，测试它的极限，如果很灵敏，每次都是一个值跳，3次就行了，如不是，5次中有没3次一样，每次都不一样的话，买新的吧。
浪涌保护器工作原理在配置计算机系统时，您可能购买的一个标准元件将是浪涌保护器。
浪涌保护器的大部分设计都能提供一个非常明显的功能——允许多个元件共用一个电源插座。
因为计算机系统是由各种不同的元件组成的，所以浪涌保护器确实是一个非常有用的装置。
但是带有浪涌保护器的电源板的另一个功能——保护计算机中电子设备免受电源浪涌的损害——要重要得多。
在本文中，我们将了解浪涌保护器（也称为浪涌抑制器），揭示其作用、适用情况和工作效果。
此外，我们还将介绍它能提供何种水平的保护，为什么即使您使用了优质浪涌保护器，也可能得不到需要的所有保护。
浪涌基本知识浪涌保护器系统的主要作用是保护电子设备免受“浪涌”的损害。
因此，如果您想知道浪涌保护器的作用，就需要弄清楚两个问题：什么是浪涌？电子设备为什么需要它们的保护？电涌或瞬变电压是指电压在电能流动的过程中大幅超过其额定水平。
在美国，一般家庭和办公环境配线的标准电压是120伏。
如果电压超过了120伏，就会产生问题，而浪涌保护器有助于防止该问题损坏计算机。
为了澄清这一问题，了解一些有关电压的知识会很有帮助。
电压是一种表示电势能差额的度量单位。
电流能够从一点流到另一点，是因为电线一端的电势能比另一端的电势能大。
浪涌抗扰度实验方法
浪涌抗扰度实验方法1.实验设备准备a.实验设备，包括要测试的电气设备和相关测试设备，如浪涌发生器、波形发生器、示波器等。
b.测量工具，如万用表、电压表、电流表等。
c.实验环境，包括电源、接地连接等。
2.参数设定a.根据要测试的电气设备的规格和要求，确定浪涌抗扰度实验的参数，包括浪涌电流幅值、浪涌电压幅值和测试频率等。
b.根据测试参数设定浪涌发生器和波形发生器。
3.连接电路a.将电气设备与浪涌发生器和波形发生器正确连接，确保连接牢固并符合电路连接要求。
b.确保实验环境中的电源和接地连接良好，并符合安全要求。
4.实验运行a.打开浪涌发生器，确保发生器正常工作。
b.调节浪涌发生器，产生符合测试要求的浪涌电流。
c.打开波形发生器，产生符合测试要求的浪涌电压波形。
d.观察电气设备的工作状态，记录测试过程中出现的异常情况。
e.在不同的测试参数下进行多次实验，以验证电气设备的浪涌抗扰度能力。
5.测试结果分析a.根据实验中观察到的异常情况和测量数据，对电气设备的浪涌抗扰度能力进行评估。
b.比较实验结果与设备规格和要求，判断设备是否符合浪涌抗扰度要求。
c.如有必要，对电气设备进行进一步调试和改进，以提高其浪涌抗扰度能力。
6.结论和总结a.根据实验结果，给出电气设备的浪涌抗扰度能力评价，并做出结论。
b.总结实验过程中的经验和教训，提出改进设备和实验方法的建议。
以上是一种浪涌抗扰度实验的基本方法，但不同的电气设备和测试要求可能会有所差异，因此在具体实验中，需要根据实际情况进行适当的调整和改进。
浪涌抗扰度(Surge)测试
1.试验等级应根据安装情况，安装类别如下：0类:保护良好的电气环境，常常在一间专用房间内。
所有引入电缆都有过电压保护（第一级和第二级）。
各电子设备单元由设计良好的接地系统相互连接，并且该接地系统根本不会受到电力设备或雷电的影响电子设备有专用电源（见表A1）浪涌电压不能超过25V。
1类：有部分保护的电气环境所有引入室内的电缆都有过电压保护（第一级）。
各设备由地线网络相互良好连接，并且该地线网络不会受电力设备或雷电的影响。
电子设备有与其他设备完全隔离的电源。
开关操作在室内能产生干扰电压。
浪涌电压不能超过500V。
2类:电缆隔离良好，甚至短走线也隔离良好的电气环境。
设备组通过单独的地线接至电力设备的接地系统上，该接地系统几乎都会遇到由设备组本身或雷电产生的干扰电压。
电子设备的电源主要靠专门的变压器来与其他线路隔离。
本类设备组中存在无保护线路，但这些线路隔离良好，且数量受到限制。
浪涌电压不能超过1kV。
3类：电源电缆和信号电缆平行敷设的电气环境。
设备组通过电力设备的公共接地系统接地该接地。
系统几乎都会遇到由设备组本身或雷电产生的干扰电压。
在电力设施内，由接地故障、开关操作和雷击而引起的电流会在接地系统中产生幅值较高的干扰电压。
受保护的电子设备和灵敏度较差的电气设备被接到同一电源网络。
互连电缆可以有一部分在户外但紧靠接地网。
设备组中有未被抑制的感性负载，并且通常对不同的现场电缆没有采取隔离。
浪涌电压不能超过2kV。
4类：互连线作为户外电缆沿电源电缆敷设并且这些电缆被作为电子和电气线路的电气环境设备组接到电力设备的接地系统，该接地系统容易遭受由设备组本身或雷电产生的干扰电压。
在电力设施内，由接地故障、开关操作和雷电产生的几千安级电流在接地系统中会产生幅值较高的干扰电压。
电子设备和电气设备可能使用同一电源网络。
互连电缆象户外电缆一样走线甚至连到高压设备上。
这种环境下的一种特殊情况是电子设备接到人口稠密区的通信网上。
浪涌冲击抗扰度测试

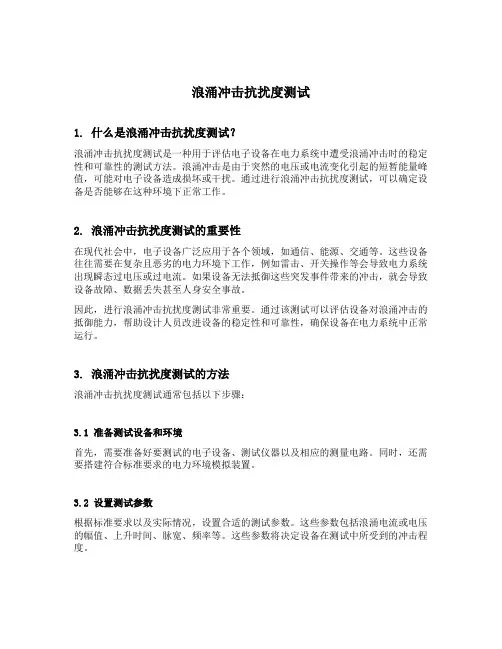

浪涌冲击抗扰度测试1. 什么是浪涌冲击抗扰度测试？浪涌冲击抗扰度测试是一种用于评估电子设备在电力系统中遭受浪涌冲击时的稳定性和可靠性的测试方法。
浪涌冲击是由于突然的电压或电流变化引起的短暂能量峰值，可能对电子设备造成损坏或干扰。
通过进行浪涌冲击抗扰度测试，可以确定设备是否能够在这种环境下正常工作。
2. 浪涌冲击抗扰度测试的重要性在现代社会中，电子设备广泛应用于各个领域，如通信、能源、交通等。
这些设备往往需要在复杂且恶劣的电力环境下工作，例如雷击、开关操作等会导致电力系统出现瞬态过电压或过电流。
如果设备无法抵御这些突发事件带来的冲击，就会导致设备故障、数据丢失甚至人身安全事故。
因此，进行浪涌冲击抗扰度测试非常重要。
通过该测试可以评估设备对浪涌冲击的抵御能力，帮助设计人员改进设备的稳定性和可靠性，确保设备在电力系统中正常运行。
3. 浪涌冲击抗扰度测试的方法浪涌冲击抗扰度测试通常包括以下步骤：3.1 准备测试设备和环境首先，需要准备好要测试的电子设备、测试仪器以及相应的测量电路。
同时，还需要搭建符合标准要求的电力环境模拟装置。
3.2 设置测试参数根据标准要求以及实际情况，设置合适的测试参数。
这些参数包括浪涌电流或电压的幅值、上升时间、脉宽、频率等。
这些参数将决定设备在测试中所受到的冲击程度。
3.3 进行测试将待测设备与测试仪器连接，并按照标准规定的顺序和次数进行浪涌冲击抗扰度测试。
在每次冲击后，检查设备是否正常工作，记录任何异常现象。
3.4 分析结果根据测试数据和记录的异常现象，分析设备在不同条件下的表现。
评估设备对浪涌冲击的抵御能力，判断设备是否符合相关标准的要求。
4. 浪涌冲击抗扰度测试的标准浪涌冲击抗扰度测试的标准通常由国际电工委员会（IEC）和各个国家的电气安全认证机构制定。
其中，IEC 61000-4-5是最常用的浪涌冲击抗扰度测试标准。
该标准规定了浪涌冲击测试的参数、过程和要求。
根据不同类型的设备和应用领域，还有其他相关标准可以参考。
直流浪涌测试的要求和方法
直流浪涌测试的要求和方法（最新版4篇）《直流浪涌测试的要求和方法》篇1浪涌测试是指在特定条件下，对电路或设备进行瞬态过电压测试，以评估其在电压浪涌环境下的稳定性和可靠性。
直流浪涌测试是其中的一种，主要用于测试电路或设备在直流电源切换或突发事件（如电池接入或断开）时的浪涌响应。
以下是直流浪涌测试的要求和方法：1. 测试要求：-测试电路或设备的直流电压浪涌响应，以评估其在直流电源切换或突发事件时的稳定性和可靠性。
-测试电路或设备的浪涌吸收能力，以确定其是否能够在浪涌事件中保护自身免受损坏。
2. 测试方法：-使用直流电源切换器或突发事件模拟器，在电路或设备上施加直流浪涌信号。
-测量电路或设备上的浪涌电压和电流，以评估其浪涌响应和吸收能力。
-比较测试前后的电路或设备性能和功能，以确定其是否受到影响。
3. 测试设备：-直流电源切换器或突发事件模拟器：用于生成直流浪涌信号。
-电压和电流测量设备：用于测量电路或设备上的浪涌电压和电流。
-性能和功能测试设备：用于测试电路或设备的性能和功能是否受到影响。
4. 安全注意事项：-进行直流浪涌测试时，应遵守相关的安全规定和操作规程。
-测试电路或设备应与电源切换器或突发事件模拟器相连，并确保连接正确可靠。
-测试过程中，应密切监视电路或设备的状态，以确保其安全运行。
总之，直流浪涌测试是评估电路或设备在直流电源切换或突发事件时的稳定性和可靠性的重要手段。
《直流浪涌测试的要求和方法》篇2浪涌测试是指在特定条件下，对电路或设备进行瞬态过电压测试，以评估其在电压浪涌环境下的稳定性和可靠性。
直流浪涌测试是其中的一种，主要用于测试电路或设备在直流电源线路上受到瞬态过电压时的响应能力。
以下是直流浪涌测试的要求和方法：1. 测试要求：-测试设备应能够模拟真实的直流电源线路环境，包括电压、电流、温度等参数。
-测试设备应能够产生符合要求的瞬态过电压波形，并可对其进行调整和控制。
-测试设备应能够对被测电路或设备进行可靠的连接和接地。
485浪涌测试标准
485浪涌测试标准
一、测试设备准备
在进行485浪涌测试之前，需要准备好以下测试设备：
1. 浪涌发生器
2. 示波器
3. 数据采集器
4. 电脑及相应的测试软件
5. 连接线及转接器
二、测试条件设置
1. 设置浪涌发生器的输出电压范围和波形，根据被测设备的特点和标准要求进行选择。
2. 设置示波器的采样频率和记录长度，确保能够捕捉到完整的浪涌信号。
3. 设置数据采集器的通道数量和采样频率，以满足测试需求。
4. 确定测试的环境温度和湿度，以保证测试结果的准确性和可靠性。
三、连接测试设备
1. 将浪涌发生器、示波器、数据采集器和电脑连接起来，确保信号传输的稳定性和可靠性。
2. 根据测试需求，使用连接线将待测设备与浪涌发生器连接起来，并注意保证正确的极性连接。
3. 使用转接器将示波器和数据采集器与待测设备连接起来，以便进行信号采集和记录。
四、触发浪涌
1. 通过操作浪涌发生器，触发浪涌信号的产生。
2. 根据测试需求，可以选择手动触发或自动触发的方式。
3. 在触发浪涌的同时，开始记录示波器和数据采集器的数据。
五、观察设备响应
1. 观察示波器上显示的浪涌信号，检查是否有超过设备承受范围的过冲电压。
2. 观察数据采集器上显示的电流和电压等参数变化，评估设备的响应性能。
3. 注意观察设备的启动过程和运行状态，以确定浪涌对设备的
影响。
六、记录测试结果
1. 将示波器上显示的浪涌信号及数据采集器上显示的电流、电压等参数记录下来。
2. 记录设备的启动过程和运行状态，以备后续分析。
浪涌试验 pdf
浪涌试验
浪涌试验是一种在电子工程和电力系统中至关重要的测试方法，用于评估设备或系统的抗瞬态过电压（也称为浪涌电压）能力。
这种测试模拟了实际环境中可能出现的各种过电压现象，例如雷电冲击、电源线路切换产生的瞬变以及附近大型电气设备开关操作所引发的瞬态脉冲。
浪涌试验台是专门设计用来进行这类测试的设备，能够产生不同波形和幅度的浪涌脉冲，并通过耦合网络将这些脉冲施加到被测设备的输入端口或电源线上。
根据国际标准如IEC 61000-4-5（或其他类似的标准），浪涌测试会按照特定的波形参数（如
1.2/50μs、8/20μs、10/700μs 和5/320μs 等）来模拟真实的雷击和内部过电压情况。
浪涌测试的目的主要有：
1.验证产品可靠性：确保电子设备在遭受瞬间高压后仍
能正常工作。
2.符合安全标准：保证产品满足国内外EMC（电磁兼容
性）及安规要求。
3.预防损坏与故障：降低因电压瞬变导致的产品损坏、
性能下降或安全隐患。
通过这样的测试，工程师可以了解并改进产品的浪涌防护设计，比如使用合适的防雷器件（如压敏电阻、气体放电管等）、滤波器和其他保护措施，以增强设备对异常电压事件的抵抗力。
浪涌测试标准
浪涌测试标准
对于涌浪测试来说，以下是必要的测试标准：
1. 静态拉伸性能测试：静态拉伸性能测试是评估紧固件材料在加载下的静态性能的标准测试，包括胶粘力、抗拉强度和断裂模量等。
2. 动态推拉性能测试：动态推拉性能测试是评估测试旋转件经过推拉并持续一定时间来测试它的动态性能的标准测试，检测推拉装置的耐久性和性能的有效性。
3. 超声涡街检测：超声涡街检测是基于声学原理检测紧固件和材料的性能，通过改变所发射的超声波来检测装配力和接触率，根据反弹率来评估曲柄螺母的总体质量。
4. 动态特性测试：动态特性测试是评估机械紧固件在加载下的耐久性和性能的标准测试，通过测试扭矩、振动、噪声、温度变化等方面来评估曲柄螺母的使用寿命。
5. 耐腐蚀性能测试：耐腐蚀性能测试是评估紧固件的耐腐蚀性的标准测试，通过抗腐蚀气相、抗腐蚀液相、抗腐蚀电偶以及抗腐蚀能力测试，以确定紧固件是否符合预定耐腐蚀等级，保证紧固件能够在不受外界腐蚀影响下正常运行。
6. 防磁功能测试：防磁功能测试是评估紧固件的耐磁性的标准测试，
此类测试value的极限是不超过相关标准的设置的上限值，若发现超过
上限，则淘汰不合格的产品，确保紧固件能良好地发挥预期功效。
7. 污染物排放测试：污染物排放测试是一种检测紧固件是否存在可能
会引起环境污染的物质的标准测试，主要通过电感耦合等离子体质谱、气质联用、实时微量质谱仪等技术检测物质在紧固件中的含量，以确
保紧固件没有对环境造成污染。
浪涌电流和浪涌电压试验方法
浪涌电流和浪涌电压试验方法一、引言在现代电力系统中，浪涌电流和浪涌电压是常见的电力质量问题之一。
浪涌电流是指在电路中突然出现的瞬时大电流，而浪涌电压则是指在电路中突然出现的瞬时大电压。
这些突变的电流和电压可能对电力设备和系统造成严重的损坏，因此浪涌电流和浪涌电压试验方法的研究和应用变得非常重要。
二、浪涌电流测试方法1. 直流注入法直流注入法是一种常用的浪涌电流测试方法。
该方法是通过注入一个直流电流脉冲到被测试设备中，然后测量由此引起的电压响应来评估设备的耐受能力。
这种方法可以用于测试不同类型的设备，如电力变压器、电缆、发电机等。
2. 电压升降法电压升降法是另一种常用的浪涌电流测试方法。
该方法是通过升高或降低电压来产生浪涌电流，并测量设备的响应。
这种方法可以用于测试不同类型的设备，如开关、继电器、熔断器等。
3. 瞬态模拟法瞬态模拟法是一种模拟真实浪涌电流事件的测试方法。
该方法是通过使用特殊的电源和负载来模拟真实浪涌电流事件，并测量设备的响应。
这种方法可以提供更准确的测试结果，但需要更复杂的设备和技术。
三、浪涌电压测试方法1. 前后级测试法前后级测试法是一种常用的浪涌电压测试方法。
该方法是通过在被测试设备前后分别加入电压源和浪涌电流发生器来测试设备的耐受能力。
这种方法可以用于测试不同类型的设备，如电力变压器、电缆、发电机等。
2. 步进升降法步进升降法是另一种常用的浪涌电压测试方法。
该方法是通过逐步升高或降低电压来产生浪涌电压，并测量设备的响应。
这种方法可以用于测试不同类型的设备，如开关、继电器、熔断器等。
3. 模拟脉冲法模拟脉冲法是一种模拟真实浪涌电压事件的测试方法。
该方法是通过使用特殊的电源和负载来模拟真实浪涌电压事件，并测量设备的响应。
这种方法可以提供更准确的测试结果，但需要更复杂的设备和技术。
四、结论浪涌电流和浪涌电压试验方法是评估电力设备和系统抵御突发电流和电压冲击的重要手段。
通过选择合适的测试方法，可以有效地评估设备的抗浪涌能力，并采取相应的保护措施。
浪涌抗扰度(Surge)测试资料
浪涌抗扰度(S u r g e)测试1) “´”可以是高于、低于或在其它等级之间的等级。
该等级可以在产品标准中规定。
1.试验等级应根据安装情况，安装类别如下：0类:保护良好的电气环境，常常在一间专用房间内。
所有引入电缆都有过电压保护（第一级和第二级）。
各电子设备单元由设计良好的接地系统相互连接，并且该接地系统根本不会受到电力设备或雷电的影响电子设备有专用电源（见表A1）浪涌电压不能超过25V。
1类：有部分保护的电气环境所有引入室内的电缆都有过电压保护（第一级）。
各设备由地线网络相互良好连接，并且该地线网络不会受电力设备或雷电的影响。
电子设备有与其他设备完全隔离的电源。
开关操作在室内能产生干扰电压。
浪涌电压不能超过500V。
2类:电缆隔离良好，甚至短走线也隔离良好的电气环境。
设备组通过单独的地线接至电力设备的接地系统上，该接地系统几乎都会遇到由设备组本身或雷电产生的干扰电压。
电子设备的电源主要靠专门的变压器来与其他线路隔离。
本类设备组中存在无保护线路，但这些线路隔离良好，且数量受到限制。
浪涌电压不能超过1kV。
3类：电源电缆和信号电缆平行敷设的电气环境。
设备组通过电力设备的公共接地系统接地该接地。
系统几乎都会遇到由设备组本身或雷电产生的干扰电压。
在电力设施内，由接地故障、开关操作和雷击而引起的电流会在接地系统中产生幅值较高的干扰电压。
受保护的电子设备和灵敏度较差的电气设备被接到同一电源网络。
互连电缆可以有一部分在户外但紧靠接地网。
设备组中有未被抑制的感性负载，并且通常对不同的现场电缆没有采取隔离。
浪涌电压不能超过2kV。
4类：互连线作为户外电缆沿电源电缆敷设并且这些电缆被作为电子和电气线路的电气环境设备组接到电力设备的接地系统，该接地系统容易遭受由设备组本身或雷电产生的干扰电压。
在电力设施内，由接地故障、开关操作和雷电产生的几千安级电流在接地系统中会产生幅值较高的干扰电压。
电子设备和电气设备可能使用同一电源网络。
浪涌测试方法
浪涌测试（Surge Test）是一种用于评估电气设备和系统的抗浪涌能力的测试方法。
浪涌测试主要针对设备在电源系统中突发的瞬态电压波动或电流冲击进行测试，以验证设备是否能够正常运行并保持稳定。
以下是常见的浪涌测试方法：
1. 模拟浪涌测试：使用专门的浪涌测试仪器（如浪涌发生器）产生瞬态电压或电流，并将其施加到被测试设备的电源或信号线上，观察设备的反应和性能。
这种方法主要用于评估设备的耐压和耐冲击能力。
2. 真实环境浪涌测试：在实际工作环境中模拟电源系统中可能出现的浪涌情况，例如突然断电、电源开关操作等，观察设备的响应和稳定性。
这种方法更接近真实工作条件，可以更准确地评估设备的可靠性。
3. 标准浪涌测试：根据国际或行业标准制定的浪涌测试规范，如IEC 61000-4-5，对设备进行标准化的浪涌测试。
这种方法可以提供一致性的测试结果，并与其他设备进行比较。
在进行浪涌测试时，需要注意以下几点：
- 测试设备必须符合安全规范，测试前需确保设备和人员的安全。
- 根据被测试设备的特性和应用环境，选择适当的浪涌测试方法和参数。
- 在测试过程中，记录并分析设备的响应和性能数据，如电压波形、电流波形等。
- 进行多次测试以获得可靠的结果，并与规范或标准进行比较。
浪涌测试是一项重要的电气测试，可以帮助确保设备和系统在面对电源突发情况时的稳定性和可靠性。
具体的测试方法和步骤应根据被测试设备的要求和标准来确定。
浪涌抗扰度(Surge)测试
1.试验等级应根据安装情况，安装类别如下：0类:保护良好的电气环境，常常在一间专用房间。
所有引入电缆都有过电压保护（第一级和第二级）。
各电子设备单元由设计良好的接地系统相互连接，并且该接地系统根本不会受到电力设备或雷电的影响电子设备有专用电源（见表A1）浪涌电压不能超过25V。
1类：有部分保护的电气环境所有引入室的电缆都有过电压保护（第一级）。
各设备由地线网络相互良好连接，并且该地线网络不会受电力设备或雷电的影响。
电子设备有与其他设备完全隔离的电源。
开关操作在室能产生干扰电压。
浪涌电压不能超过500V。
2类:电缆隔离良好，甚至短走线也隔离良好的电气环境。
设备组通过单独的地线接至电力设备的接地系统上，该接地系统几乎都会遇到由设备组本身或雷电产生的干扰电压。
电子设备的电源主要靠专门的变压器来与其他线路隔离。
本类设备组中存在无保护线路，但这些线路隔离良好，且数量受到限制。
浪涌电压不能超过1kV。
3类：电源电缆和信号电缆平行敷设的电气环境。
设备组通过电力设备的公共接地系统接地该接地。
系统几乎都会遇到由设备组本身或雷电产生的干扰电压。
在电力设施，由接地故障、开关操作和雷击而引起的电流会在接地系统中产生幅值较高的干扰电压。
受保护的电子设备和灵敏度较差的电气设备被接到同一电源网络。
互连电缆可以有一部分在户外但紧靠接地网。
设备组中有未被抑制的感性负载，并且通常对不同的现场电缆没有采取隔离。
浪涌电压不能超过2kV。
4类：互连线作为户外电缆沿电源电缆敷设并且这些电缆被作为电子和电气线路的电气环境设备组接到电力设备的接地系统，该接地系统容易遭受由设备组本身或雷电产生的干扰电压。
在电力设施，由接地故障、开关操作和雷电产生的几千安级电流在接地系统中会产生幅值较高的干扰电压。
电子设备和电气设备可能使用同一电源网络。
互连电缆象户外电缆一样走线甚至连到高压设备上。
这种环境下的一种特殊情况是电子设备接到人口稠密区的通信网上。
这时在电子设备以外，没有系统性结构的接地网，接地系统仅由管道、电缆等组成。
浪涌测试的要求和方法
浪涌测试的要求和方法
浪涌测试是一种用于测试电气设备的耐受能力的测试方法，主要用于测试设备在电源突变、雷击等浪涌电压情况下是否能正常工作和保护设备的能力。
下面是浪涌测试的要求和方法：
1. 浪涌测试的要求：
- 浪涌测试应符合国际电工委员会（IEC）的标准，如IEC 61000-4-5等。
- 浪涌测试应在实验室或者合适的测试环境中进行，以确保测试结果的准确性和可靠性。
- 浪涌测试应对设备的不同接口和电源线路进行测试，以全面评估设备的耐受能力。
- 浪涌测试应记录测试参数、测试结果和测试过程，以便分析和判断设备的性能。
2. 浪涌测试的方法：
- 使用浪涌发生器产生浪涌电压，将其施加在设备的电源线路或者信号接口上，模拟真实的浪涌电压情况。
- 对设备进行不同级别的浪涌电流测试，逐步增加浪涌电流的幅值，直到设备不能正常工作或者达到设定的测试条件。
- 通过观察设备的工作状态、测量设备的电压、电流和波形等参数，判断设备的耐受能力。
- 浪涌测试还可以进行不同波形的浪涌电压测试，如8/20微秒波形、10/700微秒波形等，以评估设备对不同类型的浪涌电压的耐
受能力。
总之，浪涌测试的要求是符合相关标准，测试的方法是通过施加浪涌电压并观察设备的工作状态和测量参数来评估设备的耐受能力。
同时，注意记录测试结果和过程，以便分析和判断设备的性能。
浪涌测试方法(1)
信息技术类，所用的标准是EN55022，第二 类是家用电器类，所用标准是EN55014， 第三类是灯具类，所用标准是EN55015， 第四类是音视频类，所用标准是EN55013。 按照标准规定进行测试，EUT离天线的距 离是3米，台式设备是放在0.8米的绝缘桌上， 落地式设备室放置在0.15的绝缘木板上，在 测试时，天线在对应 的1米、2米、3米、4 米高的地点，转台360度旋转，寻找辐射的 最大值点，观察它是否超过规定限值的范 围，天线的极化方向也对应的是分为水平 和垂直两个方向。
传导骚扰
• 传导骚扰是EMI测试的一个项目，传导骚扰 测试的是EUT在工作时产生的干扰信号， 通过电源线或者信号线对其他的设备的正 常工作产生影响，要进行一个传导骚扰的 测试，必须的设备包括：测试场地——屏 蔽室、接收机、同轴电缆、LISN，现在实 验室有2个LISN，LISN8127主要由于单项 的EUT测试，LISN8128主要用于3相供电 的EUT的测试，普通产品一共分为4类，
对接在同一网络的照明设备的亮度产生变化， 这种灯光的闪烁容易使人产生烦恼且对某 些人（如癫痫病人）的健康特别有害。这 个测试考核的标准有两个：电压波动和闪 烁，闪烁的测量能精确评定连续的电压波 动产生的影响，而电压波动的测量能更好 地反映突然的较大电压变化产生的影响， 这种突然的大的电压变化对闪烁的测量影 响很小，但也十分有害。
静电放电试验主要针对用户可以实施的维护。 正常使用中用户可以接触的区域，正常使 用的位置，分为直接放电和接触放电直接 放电模拟了操作人员对受试设备直接接触 时发生的静电放电情况。间接放电则是对 水平耦合板和垂直耦合板进行放电，模拟 了操作人员对放置于或安装在受试设备附 近的物体放电时的情况。其中接触放电是 优先选择的试验方法，间接放电只有在不 能使用接触放电的场合中。
浪涌测试的要求和方法
浪涌测试的要求和方法浪涌测试是电气设备的一项重要测试，用于评估设备在突然发生电压暂升或降的情况下的抗压能力。
这种暂时的电压暂升或降被称为浪涌。
浪涌测试的主要目的是确定设备是否能够在浪涌事件发生后正常工作，并且不对其他设备或者系统产生负面影响。
1.试验对象的确定：根据设备所在的特定环境和应用场景，确定需要进行浪涌测试的设备，例如电源、电气设备、通信设备等。
2.浪涌水平的确定：根据设备的工作环境和所在国家或地区的标准，确定适用的浪涌水平。
浪涌水平通常由最大浪涌电压（kV）和浪涌电流（kA）表示。
3.测量仪器的选择：选择适用于测试对象的测量仪器，例如浪涌电压发生器、浪涌电流发生器、测量浪涌电压和电流的传感器等。
4.测试环境的准备：在测试之前，需确保测试环境符合相关安全要求，并根据测试对象的需求提供相应的供电和接地条件。
5.测试过程的规范：按照国家或地区的标准或相关规范，对测试过程进行规范，确保得到准确可靠的测试结果。
6.数据分析和判定：根据测得的浪涌数据，进行数据分析和处理，判断测试对象的抗浪涌性能是否符合要求。
7.测试报告的书写：根据测试结果，编写详细的测试报告，包括测试对象的基本信息、测试条件、测试结果和结论等。
浪涌测试可以通过以下方式进行：1.半波浪涌测试：这是一种常见的浪涌测试方法，用于评估设备在电源线上升半波浪涌电压作用下的抗浪涌能力。
2.全波浪涌测试：这种测试方法用于评估设备在电源线上全波浪涌电压作用下的抗浪涌能力。
全波浪涌测试通常比半波浪涌测试更为严格。
3.差模浪涌测试：这种测试方法是为了评估设备在电源线上差模浪涌电压作用下的抗浪涌能力。
差模浪涌通常由不同相的波形组成。
4.共模浪涌测试：这是一种用于评估设备在电源线上共模浪涌电压作用下的抗浪涌能力的测试方法。
共模浪涌通常由相同相位的波形组成。
5.天线接口浪涌测试：这种测试方法用于评估设备在天线接口上的抗浪涌能力，主要针对通信设备。
综上所述，浪涌测试的要求和方法主要包括试验对象的确定、浪涌水平的确定、测量仪器的选择、测试环境的准备、测试过程的规范、数据分析和判定，以及测试报告的书写等。
反向浪涌测试原理(一)
反向浪涌测试原理(一)反向浪涌测试一、介绍反向浪涌测试(reverse surge testing)是一种用来测试电子设备的保护电路对于来自电源的瞬态过电压如何响应的方法。
本文将详细介绍反向浪涌测试的原理和应用。
二、原理1. 浪涌电压浪涌电压是指在电源电压上出现的瞬态过电压。
这些过电压可以由雷电、电源切换、大型电机启动等原因引起。
浪涌电压的峰值通常远高于电源电压的额定值，且持续时间很短暂(通常为几微秒至几毫秒)。
2. 反向浪涌测试反向浪涌测试是通过将电源的正负极性反转来模拟浪涌电压对设备的影响。
它可以测试设备的保护电路是否能够有效地抵御浪涌电压并保护设备的正常工作。
3. 测试方法反向浪涌测试可以使用专用的检测设备，该设备能够产生可控的浪涌电压并测量设备的响应。
测试方法通常包括以下步骤： - 将设备接入测试设备，并选择合适的测试参数。
- 通过测试设备产生反向浪涌电压，观察设备的响应。
- 分析设备的响应数据，评估保护电路的可靠性和性能。
三、应用1. 电子设备测试反向浪涌测试在电子设备的研发和生产中广泛应用。
它可以帮助manufacturers 确保设备在遭受浪涌电压时能够正常工作，并且不会因此受损或损坏。
2. 标准和规范反向浪涌测试通常遵循一些国际标准和行业规范，例如IEC 。
这些标准和规范规定了测试方法、测试参数和测试结果的评估方法，以确保测试的准确性和可比性。
3. 设备保护通过反向浪涌测试，工程师们能够评估设备的保护电路的可靠性和性能，以便为设备选择合适的保护措施。
这对于保护设备免受浪涌电压和其他瞬态过电压的影响非常重要，可以延长设备的使用寿命并提高设备的可靠性。
四、总结反向浪涌测试是一种用来测试电子设备对于浪涌电压的响应能力的方法。
通过模拟电源电压的反向变化，可以评估设备的保护电路的可靠性和性能。
这种测试在电子设备的研发和生产中具有重要的应用价值，并且遵循一些国际标准和行业规范。
通过反向浪涌测试，可以保护设备免受浪涌电压和其他瞬态过电压的影响，提高设备的使用寿命和可靠性。
浪涌测试的要求和方法
浪涌测试的要求和方法1 信号(通信)接口浪涌测试 1.1 测试目的和指标要求测试目的考察设备在实际使用过程中用户线接口受到浪涌电压冲击后，被测接口的损坏和设备性能下降的程度。
指标要求：对电话端口的浪涌测试分为类型A，和类型B两1 信号(通信)接口浪涌测试1.1 测试目的和指标要求测试目的考察设备在实际使用过程中用户线接口受到浪涌电压冲击后，被测接口的损坏和设备性能下降的程度。
指标要求：对电话端口的浪涌测试分为类型A，和类型B两种测试。
(1) 类型A(Class A)a) 波形。
差模干扰：电压波：10/560，电流波：10/560。
共模干扰：电压波：10/160，电流波：10/160。
b) 测试等级：差模：电压最小800V，电流最小100A。
共模：电压最小1500V，电流最小200Ac) 测试端口：差模：tip——ring ；tip-1 ——ring-1；对于单项通信的4线制电缆，tip——ring-1, ring——tip-1。
共模：tip-ring和tip-1——ring-1对地，或者对其他连接到未经认证的设备的线缆（拧到一起）。
d) 测试状态：设备的所有可能影响本标准要求的状态都要测试。
如果设备状态不能通过正常上电获得，需要通过人工干预获得；没有施加浪涌的端口（包括电话端口，辅助端口以及和未认证设备连接的端口），要用适当的方式端接并处于正常使用状态；如果设备的一次电源允许插拔，则设备带有电源线和断开电源线两种状态都要测试。
e) 判据允许起安全作用的电路出现开路，或者到地的短路，但在这种失效模式下，保证让用户不能使用设备，或设备具有明显失效指示（如告警），需要立即从网络上断开或需要维修。
对安全电路进行修复后，设备性能和功能恢复正常。
(2) 类型B (class B)a) 波形。
差模：电压波：9/720，电流波：5/320。
共模：电压波：9/720，电流波：5/320。
b) 测试等级：差模：电压最小1000V，电流最小25A。
电源浪涌测试方法
电源浪涌测试方法
电源浪涌测试方法主要包括以下几种：
1.逐步增加法：这种方法是通过逐步增加电源浪涌的幅度，观察设
备的反应。
通常，从较低的浪涌幅度开始，逐渐增加至设备开始出现故障或异常反应。
这种方法可以全面了解设备在浪涌条件下的性能曲线。
2.组合浪涌法：这种方法是通过同时施加正弦波和随机噪声两种浪
涌，模拟更真实的电源浪涌情况。
这种测试方法能够更准确地评估设备在实际环境中的性能。
3.脉冲群测试法：这种方法是通过产生一系列脉冲波对设备进行测
试。
脉冲波的幅度和频率可以根据需要进行调整。
这种方法能够模拟雷击和操作过电压等引起的浪涌，适用于评估设备的瞬态耐受能力。
在具体操作中，应根据设备端口类型选择相应的试验波形发生器和耦合单元及相应的信号源内阻。
使受试设备处于典型工作条件下，根据受试设备端口及其组合，依次对各端口施加冲击电压，每种组合应针对不同脉冲极性进行测试，两次脉冲间隔时间不少于1min。
对电源端子进行浪涌测试时，应在交流电压波形的正、负峰值和过零点分别施加试验电压。
对电源线和信号线应分别在不同组合的共模和差模状态下施加脉冲冲击。
每种组合状态至少进行5次脉冲冲击。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一般实验室的布置时这样的，台式设备放在 离参考水平面0.8m高的桌子上，并用 0.5mm的绝缘衬垫将受试设备和电缆与耦 合板隔开，受试设备与耦合板各边的距离 不小于0.1m,在试验过程中，在EUT上选取 放电点，然后在确定在这一点是选择接触 放电还是空气放电，一般金属外壳进行接 触放电，绝缘外壳进行空气放电，有绝缘 层的金属外壳要刮破绝缘层进行直接放电， 每个放电点的放电次数不少于10次，每次 间隔不小于1秒。
谐波电流
谐波电流是EMI测试的一个项目，主要是考核 EUT产生的谐波电流会不会对其他的物品 产生影响，首先解释下什么是谐波，谐波， 指的是那些频率为供电系统额定频率整数 倍的正弦电压或正弦电流。例如基频为 50Hz的交流电，其二次谐波为100Hz的交 流电，三次谐波为150Hz，四次谐波为 200Hz，上述各次谐波中，三次谐波所占成 分较大且对电气线路的危害最为明显。
电快速脉冲群
EFT同样也是EMS的一个测试项目，主要为 了考核电子设备对来自继电器，接触器等 在切换电感性负载时在电源线，控制线和 信号线上干扰的抗扰性，在继电器，接触 器等器件切换时，会在电路中产生一个有 上升时间短，重复频率高，能量较低的特 点的干扰信号，也可能导致EUT的性能下 降，甚至是损坏，这个测试就是通过EFT信 号发生器来模拟这样的信号，测试EUT在 这样的环境下能否正的电弧焊 设备
C类：照明设备
• D类：功率不大于600W的个人计算机和个 人计算机显示器、电视接收机
电压闪烁
电压闪烁是EMI测试的一个项目，主要是考核 EUT产生的电压的闪烁会不会对其他的物 品产生影响，电网中接有大量的由自动接 通和切断控制的负荷，如含有温控器、定 时器的厨房器具、电加热器、空调器、复 印机和其他设备，当自动能够控制循环进 行接通和断开时，将引起电源负荷的频繁 变化，其结果使电网电压产生波动；进而
静电放电试验主要针对用户可以实施的维护。 正常使用中用户可以接触的区域，正常使 用的位置，分为直接放电和接触放电直接 放电模拟了操作人员对受试设备直接接触 时发生的静电放电情况。间接放电则是对 水平耦合板和垂直耦合板进行放电，模拟 了操作人员对放置于或安装在受试设备附 近的物体放电时的情况。其中接触放电是 优先选择的试验方法，间接放电只有在不 能使用接触放电的场合中。
电压跌落
电压跌落是EMS的一个测试项目，主要为了 考核电子设备对电压暂降、短时中断和电 压变化的抗扰度，因为在电网、电力设施 故障或负荷突然出现大的变化时，会出现 电压的暂降和短时中断，有时会出现2次或 者多从的这种情况，在连接到电网的负荷 连续发上变化时会出现电压波动，这些变 化时随机的，可能导致EUT的性能下降或 者损坏。
浪涌信号发生器下面这个就是内容分发网络CDN， 它是用来测量三相供电的EUT或者直流电源的 EUT准备的，浪涌信号发生器通过CDN将信号耦 合到被测试的线路中，信号线的测量也是通过 CDN，但同时也要加上耦合夹，通过耦合夹将干 扰信号耦合到线路中。耦合夹信号的输入端应该 为最接近EUT的那一端，EUT在布置中受试设备 应该放置在接地参考平面上，并用厚0.1m的绝缘 支座与之隔开。若受试设备为台式设备，则受试 设备应放置在接地参考平面上方 0.8m±0.08m处。 接地参考平面应为一块厚度不小于0.25mm的金属 板（铜或铝）；也可以使用其他的金属材料，但 其厚度至少应为0.65mm。
浪涌信号发生器下面这个就是内容分发网络 CDN，它是用来测量三相供电的EUT或者 直流电源的EUT准备的，浪涌信号发生器 通过CDN将信号耦合到被测试的线路中， 信号线的测量也是通过CDN，但同时也要 加上耦合夹，通过耦合夹将干扰信号耦合 到线路中，信号线的干扰信号波形和电源 线的干扰信号的波形不同，实验室里没有 信号线的波形发生器，所以暂时这边没办 法做信号线的浪涌。
因为大量家用电器的运行，产生大量谐波电 流注入电网。大量谐波电流入网后，通过 电网阻抗产生谐波压降，叠加在电网基波 上，引起电网的电压畸变，会对人体和其 他用电器的工作产生影响，现在测试的
EUT主要分为4类产品进行测试，A类：家
用电器，不包括列入D类的设备工具，不包括 便携式工具白炽灯调光器、音频设备、未规定 为B、C、D类的设备
对接在同一网络的照明设备的亮度产生变化， 这种灯光的闪烁容易使人产生烦恼且对某 些人（如癫痫病人）的健康特别有害。这 个测试考核的标准有两个：电压波动和闪 烁，闪烁的测量能精确评定连续的电压波 动产生的影响，而电压波动的测量能更好 地反映突然的较大电压变化产生的影响， 这种突然的大的电压变化对闪烁的测量影 响很小，但也十分有害。
通过电压跌落信号发生器来模拟实验的环境， 让EUT在电压突然跌落到运行电压的0%、 30%、40%、70%观察EUT的工作情况， 来判定EUT对电压跌落的抗扰度性能如何。 EUT的布置如果电源线没有特殊的规定， 则要使电源线尽可能的短。
工频磁场
电压跌落是EMS的一个测试项目，主要为了 考核电子设备对工频磁场的抗扰度，工频 磁场是由导体中的工频电流产生的，或由 附近的其他装置（如变压器漏磁通）所产 生的，它可能会对EUt的工作产生影响，试 验中的磁场波形为正弦波，采用的是浸入 法，即将EUT放在感应线圈的中部，EUT 应放在0.1米的绝缘木板上，外壳的接地端 完好接地，应使用设备制造商所提供或推
静电放电抗扰度
EMC测试分为电磁干扰EMI和电磁 敏感性，即 抗干扰EMS，静电放电抗扰度是EMS中的一个 测试项目，因为带静电的物体进行放电时会产 生放电电流，这个放电电流会产生短暂的强度 很大的电磁场。放电时产生短暂的放电电流和 相应的电磁场可能引起电气、电子设备的电路 发生故障，甚至损坏。静电放电试验的目的就 是检验电气、电子设备在遭受这类静电放电骚 扰时的性能。
浪涌
浪涌测试也是EMS的一个测试项目，它主要 测试的是EUT对雷电产生的感应电压瞬变 的抗扰度。因为在EUT的使用过程中，在 发生雷电时，在电源线和信号线上可能会 产生一个感应的高峰电压，这个电压可能 会导致EUT性能下降甚至损坏，浪涌测试 是通过浪涌信号发生器模拟产生一个尖峰 电压，耦合到电源线和数据线上，观察 EUT在这么大的感应电压冲击下是否能正 常的工作。
