2019年中考物理试题分类汇编电功率专题1
2019年中考物理真题分类汇编——电功率专题(word版,含答案)
2019年中考物理真题分类汇编一一电功率1. （2019南京，18）如图所示，电源电压恒定，R i、R2为定值电阻，R2 = 20Q,灯泡L标有“ 6V 3W ” 字样。
（1 ）当S、Si、S2都闭合时，灯泡L正常发光，电流表示数为__________ A,电路消耗的总功率为_______ W ；（2）当S闭合，S、S2断开时，电压表示数为2V，贝U R1的阻值为 _________ Q,通电1minR1产生的热量为_______ J。
2. （2019阜新，18）要使质量为50kg的水，温度升高4 C （若不计能量损失），“ 220V 2000W”的电热水器正常工作时，需要消耗电能________ J,需要工作_______ min，这些电能可使规格为3000revs/ （kW?h）的电能表转____ 转。
（c 水=4.2 x 103J/ （kg? C）, p水=1.0 x 103kg/m3）3. （2019南充，19）如图甲所示，电源电压保持不变，小灯泡L标有“ 6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。
滑动变阻R1的最大值为40Q，定值电阻R2=10 Q,当闭合S、S1、断开S、P在中点时，R2的功率为0.9W,电源电压为 ________________ V, 当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值 ________________Qo4. （2019南充，17）如图是电热饮水机电路原理图，已知R1=100 Q, R2=20 Q,当开关$、S闭合时，饮水机处于____________ 状态（填“保温”或“加热”），饮水机的保温功率与加热功率之比为_____________5. （2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。
小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______ kW -h。
2019年中考物理真题分类汇编——测量小灯泡的电功率实验专题(word版含答案)
2019年中考物理真题分类汇编——测量小灯泡的电功率实验专题1.（2019枣庄，30）在“测量小灯泡的电功率”实验中，提供的器材有：6V的电源一个，2.5V的小灯泡（电阻约为10Ω）一个，电流表（0～0.6A，0～3A）和电压表（0～3V，0～15V）各一个，“50Ω2A”的滑动变阻器A和“10Ω1A”的滑动变阻器B各一个，开关一个，导线若干。
（1）通过估算，你应选用的滑动变阻器是（选填“A”或“B”）。
（2）闭合开关前，经检查发现某同学连接的电路有一根导线连接错误，请你在图甲中错误的连线上画“×”，并只移动一根导线，用笔画线代替导线将电路连接正确。
（3）连线好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡（选填“短路”或“断路”）。
（4）故障移除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是W，小灯泡正常工作时的电阻是Ω，（小数点后保留1位小数）（5）根据测出的数据，作出了小灯泡的电流I与电压U的关系图线，发现该图线不是一条直线，如图丙所示，其原因是温度升高，灯丝电阻（选填“增大”或“减小”）。
2.（2019泰安，23）要测量一个额定电压为4.5V小灯泡的功率，小灯泡正常工作时的电阻约为10Ω。
现有器材：电源（电压恒为8V），电流表，电压表，开关、导线若干，另有两种规格的滑动变阻器可供选择：R1（5Ω，1A）、R2（20Ω，1A）。
请完成下列问题：（1）滑动变阻器应选用＿＿＿＿。
（2）选出合适的滑动变阻器后，某同学将实验器材连成如图甲所示的实验电路，闭合开关前，应将滑动变阻器的滑片P移至端（选填“a”或“b”）。
闭合开关后，逐渐向另一端移动滑片P，观察到的现象是________。
（多选）A．小灯泡变亮，电压表示数变大B．小灯泡变亮，电流表示数变大C．小灯泡不发光，电流表示数接近0D．小灯泡不发光，电压表示数接近8V（3）造成上述现象的原因是其中有一条导线连接错误，请将该条错误导线打上“×””号；并用笔画线代替导线把它改到正确的位置上。
中考物理试题分类解析汇编(第一辑)：第18章 电功率
中考物理试题分类解析汇编（第一辑）：第18章电功率一．选择题（共13小题）1．（2016•青岛）通过一根电阻丝的电流为2A，通电1min产生了2.64×104J的热量，它的电阻是（）A．66ΩB．6600ΩC．110ΩD．220Ω2．（2016•广州）如图1所示，规格相同的容器装了相同质量的纯净水，用不同加热器加热，忽略散热，得到如图2所示的水温与加热时间的图线，则（）A．乙中温度计示数为32℃B．加热相同时间，两杯水吸收的热量相同C．吸收相同的热量，甲杯的水升温比乙杯的多D．甲杯的水加热2min与乙杯的水加热3min吸收的热量相同3．（2016•扬州）电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（）A．通过导线的电流小于通过电阻丝的电流B．导线的绝热皮隔热C．导线的电阻远小于电阻丝的电阻D．导线散热比电阻丝快4．（2016•舟山）某同学为探究电流通过导体产生热量的多少跟电阻的关系，设计了如下电路图，其中正确的是（）A．B．C．D．5．（2016•临沂）一个标有“220V 440W”的电热器，当通过它的电流为1A时，它的实际功率（）A．等于额定功率 B．大于额定功率 C．小于额定功率 D．无法判断6．（2016•温州）某台灯铭牌上标有“9W”字样，“9W”表示该台灯的（）A．额定功率 B．实际功率 C．额定电流 D．实际电流7．（2016•南京）如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（）A．电路总功率的最小值为1.8WB．电路总功率的最大值为5.4WC．定值电阻电功率的最小值为1.35WD．定值电阻电功率的变化为4.05W8．（2016•泰安）如图所示，电源电压为4.5V，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω③电压表示数变化范围是0﹣3V④电流表示数变化范围是0.3﹣0.5A．A．只有②、④正确B．只有②、③正确C．只有①、④正确D．只有①、③正确9．（2016•凉山州）某同学家中有一个电磁炉，上面标有“220V 2000W”的字样，下面关于这个电磁炉的说法中正确的是（）A．使用这个电磁炉时应连接额定电流为10A的保险丝B．这个电磁炉在正常工作时的电阻为484ΩC．这个电磁炉工作时的电功率是2000WD．这个电磁炉正常工作0.5h消耗电能为1.8×106J10．（2016•盐城）普通电饭锅具有加热和保温两种工作状态，内部电路由一根电热丝和两只开关组成，开关S1受温度控制，当温度低于65℃时自动闭合，高于85℃时自动断开；开关S2须手动闭合，按下按钮时S2闭合，当温度升高到103℃时S2自动断开，此后不能自动闭合．下列判断正确的是（）A．用冷水煮饭，按下按钮后，只有S2是闭合的B．用冷水煮饭，按下按钮后，S1和S2同时断开C．用电饭锅烧冷水，不按下按钮，水也能被加热D．用电饭锅烧冷水，按下按钮，水被烧开后，温度保持在65℃﹣85℃之间11．（2016•娄底）小明家记录5月初电能表示数为1432.7度，电能表的部分示数及6月初的示数如图所示，下列说法正确的是（）A．电能表是测量用电器电功率的仪表B．此电能表适用于电流方向一秒钟改变50次的交流电路C．小明家5月初至6月初消耗的电能是105kW•hD．若电能表转盘在10min内转过250转，则用电器的总功率为1kW12．（2016•南充）已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（）A．720J，120J B．720J，720J C．720J，600J D．600J，120J13．（2016•广安）电业局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费．该仪表的中文标准名称及国际通用读数单位是（）A．电能表﹣kW•h B．电压表﹣V C．电流表﹣A D．电表﹣度中考物理试题分类解析汇编（第一辑）第18章电功率参考答案与试题解析一．选择题（共13小题）1．（2016•青岛）通过一根电阻丝的电流为2A，通电1min产生了2.64×104J的热量，它的电阻是（）A．66ΩB．6600ΩC．110Ω D．220Ω【分析】知道通过电阻丝的电流和通电1min产生的热量，根据Q=I2Rt求出电阻丝的电阻．【解答】解：由Q=I2Rt可得，电阻丝的阻值：R===110Ω．故选C．【点评】本题考查了焦耳定律的灵活应用，是一道基础题目．2．（2016•广州）如图1所示，规格相同的容器装了相同质量的纯净水，用不同加热器加热，忽略散热，得到如图2所示的水温与加热时间的图线，则（）A．乙中温度计示数为32℃B．加热相同时间，两杯水吸收的热量相同C．吸收相同的热量，甲杯的水升温比乙杯的多D．甲杯的水加热2min与乙杯的水加热3min吸收的热量相同【分析】（1）使用温度计测量液体温度时，先要弄清楚温度计的量程和分度值，读数时视线与液柱最高处所对刻度相垂直，并注意区分温度是零上还是零下；（2）由题知，用不同的热源加热，在相同的时间内加热器放出的热量不同，说明在相同的时间内吸收的热量不同；（3）根据Q=c m△t分析吸收相同的热量，两杯水温度的变化；（4）根据Q=cm△t分析甲杯的水加热2min与乙杯的水加热3min吸收的热量的关系．【解答】解：A、由图知：温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃；“40”在“30”的上方，液柱最高处在两者之间，所以显示的温度高于0℃，为37℃，故A错误；B、实验中，用不同加热器加热，相同时间内，加热器放出的热量不同，所以相同时间内两杯水吸收的热量不同，故B错误；C、两杯中水的质量相同，根据△t=可知，吸收相同的热量，两杯水升高的温度相同，故C错误；D、根据图2可知，甲杯的水加热2min与乙杯的水加热3min升高的温度相同，根据Q=cm△t可知，两杯水的质量相同，所以吸收的热量相同，故D正确．故选D．【点评】本题考查了学生对热量公式的掌握和运用，这类题可以取不同的加热时间（吸热不同），本题同时考查了温度计的读数．3．（2016•扬州）电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（）A．通过导线的电流小于通过电阻丝的电流B．导线的绝热皮隔热C．导线的电阻远小于电阻丝的电阻D．导线散热比电阻丝快【分析】电炉丝和导线串联，通过的电流和通电时间相同，根据焦耳定律Q=I2Rt可知，电阻越大电流产生的热量越多，据此分析判断．【解答】解：电炉丝跟铜导线串联，通过它们的电流I和通电时间t相等，故A错误；因为Q=I2Rt，R电炉丝＞R导线，所以产生的热量：Q电炉丝＞Q导线，即相同时间内导线产生的热量小于电炉丝产生的热量，而与散热快慢、隔热效果无关，故C正确，BD 错．故选C．【点评】本题主要考查学生对焦耳定律的了解与掌握，分析时注意用好控制变量法．4．（2016•舟山）某同学为探究电流通过导体产生热量的多少跟电阻的关系，设计了如下电路图，其中正确的是（）A．B．C．D．【分析】探究电流通过导体产生的热量与电阻关系时，需保证通过电阻的电流相同，电阻不同，然后结合串并联电路电流规律进行分析．【解答】解：要探究电流通过导体产生的热量与电阻关系，需保证通过电阻的电流相同，电阻不同，因此需让不同阻值的定值电阻串联连接，故ACD错误，B正确．故选B．【点评】本题考查电路图的设计以及控制变量法的应用，关键要明确探究电流通过导体产生的热量与电阻关系，需保证通过电阻的电流相同，电阻不同．5．（2016•临沂）一个标有“220V 440W”的电热器，当通过它的电流为1A时，它的实际功率（）A．等于额定功率 B．大于额定功率 C．小于额定功率 D．无法判断【分析】由电热器的铭牌可知额定电压和额定功率，根据R=求出电热器的电阻；再根据P=I2R求出通过它的电流是0.5A时电热器的实际功率．【解答】解：由P=可得电热器的电阻为：R===110Ω，通过它的电流是1A时电热器的实际功率为：P′=（I′）2R=（1A）2×110Ω=110W＜P额=440W．故选C．【点评】本题考查了电阻、电功率的计算，关键是公式及其变形式的灵活应用，以及对电热器铭牌含义的理解和掌握．6．（2016•温州）某台灯铭牌上标有“9W”字样，“9W”表示该台灯的（）A．额定功率 B．实际功率 C．额定电流 D．实际电流【分析】明确功率的基本单位，并知道铭牌上所标信息为用电器正常工作时的额定值．【解答】解：某台灯铭牌上标有“9W”字样，就是指灯的额定功率为9W．故选A．【点评】本题考查了学生对电功率的物理意义和用电器铭牌参数含义的理解与掌握，是一道基础题目．7．（2016•南京）如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（）A．电路总功率的最小值为1.8WB．电路总功率的最大值为5.4WC．定值电阻电功率的最小值为1.35WD．定值电阻电功率的变化为4.05W【分析】根据电源电压不变列出等式，求出电阻R1的阻值和电源电压，电路中R1和R2串联，由图乙读出最大、最小电流、滑动变阻器两端的电压，电源电压不变，根据P=UI求出最大和最小总功率；再根据P=I2R1求出定值电阻的最大和最小功率．【解答】解：由图一可知，滑片在左端时，电压表被短路，示数为0，电流为I左=1.2A，滑片在右端时，电压表测量滑动变阻器两端的电压U滑=4.5V，电流为I右=0.3A，根据欧姆定律可得：U=I左R1…①U=I右R1+U滑…②两式联立：I左R1=I右R1+U滑，解得R1=5Ω，U=6V，电路总功率的最小值：P小=UI右=6V×0.3A=1.8W，故A正确；电路总功率的最大值：P大=UI左=6V×1.2A=7.2W，故B错误；定值电阻电功率的最小值：P1小=I右2R1=（0.3A）2×5Ω=0.45W，故C错误；定值电阻电功率的最大值：P1大=I左2R1=（1.2A）2×5Ω=7.2W，定值电阻电功率的变化：△P=P1大﹣P1小=7.2W﹣0.45W=6.75W，故D错误．故选A．【点评】此题主要考查的是学生对电路连接、电功率计算公式的理解和掌握，读懂图象是解决此题的关键．8．（2016•泰安）如图所示，电源电压为4.5V，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω③电压表示数变化范围是0﹣3V④电流表示数变化范围是0.3﹣0.5A．A．只有②、④正确B．只有②、③正确C．只有①、④正确D．只有①、③正确【分析】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．（1）根据灯泡的额定电压和额定功率，利用P=UI求出其额定电流；（2）根据串联电路电流相等和分压特点，结合欧姆定律求出滑动变阻器连入电路的阻值大小；（3）根据小灯泡额定电压和电压表的量程确定电压表的示数变化范围；（4）在保护灯泡和电压表的条件下，利用欧姆定律求出电流表的示数范围．【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．（1）灯泡正常发光时的电压为2.5V，功率为1.25W，由P=UI可得：小灯泡正常发光时的电流为：I===0.5A，故①错误；（2）当电路中的电流为0.5A时，串联电路总电压等于各分电压之和，此时电压表的示数U滑=U﹣U L=4.5V﹣2.5V=2V2V＜3V，没有超出电压表的量程，灯泡两端的电压可以达到2.5V，串联电路中各处的电流相等，此时滑动变阻器接入电路的电阻最小，最小为：R滑min===4Ω；当电压表的示数为3V时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，灯泡两端的电压：U L′=U﹣U滑max=4.5V﹣3V=1.5V，灯泡的电阻：R L===5Ω，电路中的最小电流：I min===0.3A，电路中电流变化的范围是0.3A～0.5A，故④正确；滑动变阻器接入电路中的最大阻值：R滑max===10Ω，滑动变阻器阻值变化的范围是4Ω～10Ω，故②正确．故选A．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据灯泡的额定电流确定电路中的最大电流和电压表的最大示数确定电路中的最小电流，并且要知道灯泡正常发光时的电压和额定电压相等．9．（2016•凉山州）某同学家中有一个电磁炉，上面标有“220V 2000W”的字样，下面关于这个电磁炉的说法中正确的是（）A．使用这个电磁炉时应连接额定电流为10A的保险丝B．这个电磁炉在正常工作时的电阻为484ΩC．这个电磁炉工作时的电功率是2000WD．这个电磁炉正常工作0.5h消耗电能为1.8×106J【分析】（1）已知电炉的额定电压和额定功率，可利用公式I=计算电炉的额定电流，保险丝的额定电流等于或略大于用电器的额定电流；（2）已知电炉的额定电压和额定功率，可利用公式R=计算电炉的电阻；（3）用电器只有正常工作时，其消耗的电功率才为额定功率；（4）知道电炉的额定功率和正常工作的时间，可利用公式W=Pt计算消耗的电能．【解答】解：A．由P=UI可得，电磁炉的额定电流I==≈9.1A，保险丝的额定电流10A略大于电磁炉的额定电流，故A正确；B．由P=可得，电炉正常工作时的电阻R===24.2Ω，故B错误；C．电炉只有两端电压为额定电压时，即正常工作时，其消耗的电功率才为额定功率2000W，故C错误；D．由P=可得，电炉正常工作0.5h消耗的电能W=Pt=2000W×0.5×3600s=3.6×106J，故D错误．故选A．【点评】本题考查了利用电功率的公式计算电阻和电流，以及电功的计算，同时要让学生明确用电器铭牌上数字的含义，在计算过程中要注意单位的换算．10．（2016•盐城）普通电饭锅具有加热和保温两种工作状态，内部电路由一根电热丝和两只开关组成，开关S1受温度控制，当温度低于65℃时自动闭合，高于85℃时自动断开；开关S2须手动闭合，按下按钮时S2闭合，当温度升高到103℃时S2自动断开，此后不能自动闭合．下列判断正确的是（）A．用冷水煮饭，按下按钮后，只有S2是闭合的B．用冷水煮饭，按下按钮后，S1和S2同时断开C．用电饭锅烧冷水，不按下按钮，水也能被加热D．用电饭锅烧冷水，按下按钮，水被烧开后，温度保持在65℃﹣85℃之间【分析】由题意可知，分析食物从加热到65℃再到85℃时的加热过程以及温度降到65℃后的保温过程即可得出电饭锅的工作原理．【解答】解：（1）用冷水煮饭，冷水温度低于65℃，开关S1受温度控制，自动闭合，所以按下按钮后，S1和S2同时闭合，故A、B错误；（2）用电饭锅烧冷水，不按下按钮，开关S1受温度控制，当温度低于65℃时自动闭合，水也能被加热，故C正确；（3）水烧开后，温度升高到85℃时，开关S1自动断开，电饭锅处于保温状态；由于散热，待温度降至65℃时，S2自动闭合，电饭锅重新加热，温度达到85℃时，S2又自动断开，再次处于保温状态，因此水被烧开后，温度保持在65℃﹣85℃之间，故D正确．故选CD．【点评】本题取材于我们常见的电饭锅，考查有关电路的知识，可以激发同学们对物理的学习兴趣了，同时能了解更多的生活常识．11．（2016•娄底）小明家记录5月初电能表示数为1432.7度，电能表的部分示数及6月初的示数如图所示，下列说法正确的是（）A．电能表是测量用电器电功率的仪表B．此电能表适用于电流方向一秒钟改变50次的交流电路C．小明家5月初至6月初消耗的电能是105kW•hD．若电能表转盘在10min内转过250转，则用电器的总功率为1kW【分析】（1）电能表是用于测量电能的仪表；（2）交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率；（3）读出5月和6月份电能表的示数，而后计算出电能多少即可；（4）2500R/kW•h表示每消耗1kW•h的电能，电能表的转盘转2500转，据此求出10min内消耗的电能，再根据P=求出该电能表上用电器的总功率．频率为50Hz的交变电流，周期T=0.02s，一个周期内电流方向改变2次，所以在1s时间内电流方向改变100次，【解答】解：A、电能表是测量用电器消耗电能多少的仪表，故A错误；B、频率为50Hz的交变电流，周期T=0.02s，一个周期内电流方向改变2次，所以在1s时间内电流方向改变100次，故B错误；C、6月初的示数1537.7kW•h，5月初，小明家中的电能表示数1432.7kW•h，故小明家5月初至6月初消耗的电能是W=1537.7﹣1432.7=105kW•h，故C正确；D、电能表的转盘转250转消耗的电能为：W=kW•h=0.1kW•h，该电能表上用电器的功率：P===0.6kW，故D错误．故选C．【点评】本题考查了电能表的作用和消耗电能的计算，关键是电能表参数含义的理解与掌握．12．（2016•南充）已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（）A．720J，120J B．720J，720J C．720J，600J D．600J，120J【分析】电动机正常工作时其电路是非纯电阻电路，产生的热量只能用Q=I2Rt计算，消耗的电能只能用W=UIt计算．【解答】解：电动机产生的热量：Q=I2Rt=（2A）2×0.5Ω×60s=120J．电动机消耗的电能为W=UIt=6V×2A×60s=720J．故A正确，BCD错误．故选A．【点评】本题考查了电动机中的转化的能量的计算．在电动机工作时，电能转化为了机械能和内能，内能大小只能由Q=I2Rt计算．对外做功由能量守恒求解即可．13．（2016•广安）电业局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费．该仪表的中文标准名称及国际通用读数单位是（）A．电能表﹣kW•h B．电压表﹣V C．电流表﹣A D．电表﹣度【分析】（1）电功是表示电流做功多少的物理量，指的是一段时间内消耗电能的多少；（2）电能表是测量电功（电能）的仪表，使用时串联在电路里．【解答】解：电能表（俗称电度表）是用来测用户消耗电能多少的仪表，国际单位是千瓦时（kW•h），俗称“度”；电流表是测量电路中电流大小的仪表，国际单位是安培（A）；电压表是测量电路两端电压大小的仪表，国际单位是伏特（V）；故A符合题意，BCD不符合题意．故选：A．【点评】本题考查了电学中测量工具的作用，对常见仪表、仪器、工具要知道它的用途，并会正确使用，属于基础性题目，比较简单．。
2019年中考物理中考真题汇编全集 多挡位电热器电功率的计算(含解析)
2019年中考物理真题分类汇编 多挡位电热器电功率的计算 专题【难点中心】电功、电功率一直都是初中物理考查的重要内容，一般与串并联、欧姆定律等电学知识结合起来考查，综合性较强，命题形式多种多样，故也是个难点，其中与生活实际相联系的命题形式仍是今后的主流考查方向，两档位用电器电功率的计算是近几年常考的热点。
【考点难点突破】 【知识链节】 电功率：定义：电功率等于电功和时间之比。
意义：表示消耗电能的快慢。
符号：P[来单位：瓦特（瓦，W ），常用单位为千瓦（kW ），1 kW ＝103W 电功率的定义式：t W P =W=Pt PW t = 第一种单位：P ——电功率——瓦特（W ）；W ——电功——焦耳（J ）；t ——通电时间——秒（s ）。
第二种单位：P ——电功率——千瓦（kW ）；W ——电功——千瓦时（kW·h）；t ——通电时间——小时（h ）。
电功率计算公式：tWP ==UI （适用于所有电路） 对于纯电阻电路可推导出：P=I 2R =RU 2【技能方法】所谓的两档位电热器一般分为高温档和低温档，是在电源电压不变的情况下，通过改变电阻的大小，高档位电阻小，低档位电阻大，由RU P 2=可知，电热器的电功率发生了改变。
两档位电热器一般是通过开关来改变档位的，常见的电路有以下两种： （1）短路型S 闭合时，电阻R 被短路，只有R 0工作，此时为高温档挡；断开时，两电阻串联总电阻较大，此时为低挡.（2）单刀双掷型主要工作的电阻放在干路上，一条支路用导线，一条之路连接在附加电阻上，当S 接附加电阻时两电阻串联，是低温挡；S 接导线时，电路中只有一个电阻，为低温挡。
【中考真题1】（2019·武威第十九中学初三月考）小明同学家里的电热饮水机有加热和保温两种功能，可由机内温控开关S 0进行自动控制。
小明从说明书上收集到如下表中的部分数据和如图所示的电路原理图。
请解答如下问题：（计算结果若不能整除，保留一位小数）（1）这个电热饮水机正常工作时，在加热状态下的总电流大约是多大 （2）若电阻R 2的阻值为1 210 Ω，则电阻R 1的阻值为多少 【答案】（1）4.2 A （2）55 Ω【解析】（1）当开关S 、0S 闭合时，12R R 与并联，是加热状态，正常加热状态下的电流：I =P U加热=920W220V= 4.2 A ； （2）当开关S 闭合、S 0断开时，电热饮水机只有R 2工作，处于保温状态。

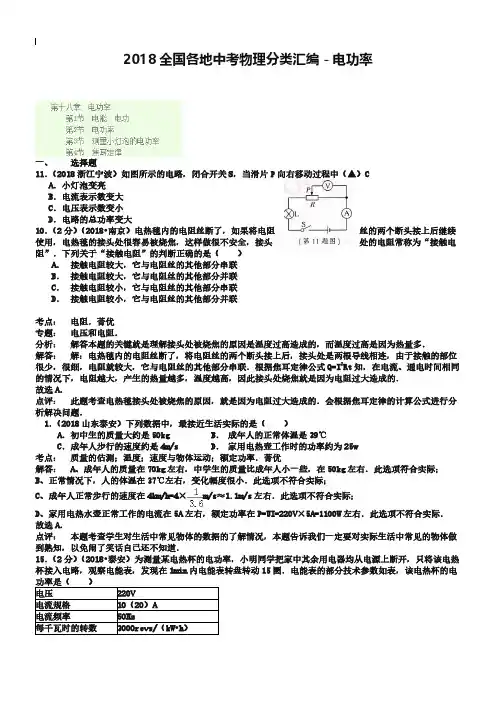

2019全国各地中考物理分类汇编-电功率
2018全国各地中考物理分类汇编－电功率一、选择题11．（2018浙江宁波）如图所示的电路，闭合开关S，当滑片P向右移动过程中（▲）C A．小灯泡变亮B．电流表示数变大C．电压表示数变小D．电路的总功率变大10．（2分）（2018•南京）电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”．下列关于“接触电阻”的判断正确的是（）A．接触电阻较大，它与电阻丝的其他部分串联B．接触电阻较大，它与电阻丝的其他部分并联C．接触电阻较小，它与电阻丝的其他部分串联D．接触电阻较小，它与电阻丝的其他部分并联考点：电阻．菁优专题：电压和电阻．分析：解答本题的关键就是理解接头处被烧焦的原因是温度过高造成的，而温度过高是因为热量多．解答：解：电热毯内的电阻丝断了，将电阻丝的两个断头接上后，接头处是两根导线相连，由于接触的部位很少，很细，电阻就较大，它与电阻丝的其他部分串联．根据焦耳定律公式Q=I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，因此接头处烧焦就是因为电阻过大造成的．故选A．点评：此题考查电热毯接头处被烧焦的原因，就是因为电阻过大造成的．会根据焦耳定律的计算公式进行分析解决问题．1．（2018山东泰安）下列数据中，最接近生活实际的是（）A．初中生的质量大约是50kg B．成年人的正常体温是39℃C．成年人步行的速度约是4m/s D．家用电热壶工作时的功率约为25w考点：质量的估测；温度；速度与物体运动；额定功率．菁优解答：A、成年人的质量在70kg左右，中学生的质量比成年人小一些，在50kg左右．此选项符合实际；B、正常情况下，人的体温在37℃左右，变化幅度很小．此选项不符合实际；C、成年人正常步行的速度在4km/h=4×m/s≈1.1m/s左右．此选项不符合实际；D、家用电热水壶正常工作的电流在5A左右，额定功率在P=UI=220V×5A=1100W左右．此选项不符合实际．故选A．点评：本题考查学生对生活中常见物体的数据的了解情况，本题告诉我们一定要对实际生活中常见的物体做到熟知，以免闹了笑话自己还不知道．15．（2分）（2018•泰安）为测量某电热杯的电功率，小明同学把家中其余用电器均从电源上断开，只将该电热杯接入电路，观察电能表，发现在1min内电能表转盘转动15圈．电能表的部分技术参数如表，该电热杯的电电压220V电流规格10（20）A电流频率50Hz每千瓦时的转数3000revs/（kW•h）A．300W B．30W C．150W D．200W考点：电功率的计算．菁优解答：转盘转动15转消耗电能：W=×15kW•h=0.005kW•h=1.8×104J，t=1min=60s，用电器的功率：P===300W．故选A．点评：本题考查了电能表的参数的理解与电能的求法以及电功率的计算，关键是要将公式掌握好．17．（2分）（2018•泰安）将两个定值电阻串连接到电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为3P1．将这两个定值电阻并联接在电压为U的电源两端时，下列说法中正确的是（）A．R1与R2的电阻之比为3：1B．并联时R2消耗的功率为P1C．并联时通过R1与R2的电流之比为1：1D．并联时两电阻消耗的总功率为P1考点：欧姆定律的应用；电功率与电压、电流的关系．菁优解答：解：（1）R1、R2串联时，通过两电阻的电流相等，∵P=I2R，且P2=3P1，∴R2=3R1，即．选项A错误；∵U=IR，∴U1：U2=R1：R2=1：3；电路中的电流I=，则P2=I2R2=（）2•R2=（）2•3R1=．选项B错误；（2）当R1、R2并联在同一电源两端时，两电阻两端的电压相等为U，R1消耗的功率为P1′==16P1；∵I=，∴通过R1与R2的电流之比I1′：I2′=R2：R1=3：1．选项C错误；电路消耗的总功率P总′=+=+=×16P1=P1．故选B．点评：本题考查了串联电路和并联电路的特点以及欧姆定律、电功率公式的应用，关键是根据串联时两电阻消耗的功率得出电阻关系和表示出电阻R1消耗的电功率．18．（2分）（2018•泰安）实验中绘出了小灯泡的电流与电压关系的U﹣I图象如图，则下列图中有关此小灯泡功率P与U2或P与I2的图象可能正确的是（）A．B．C．D．考点：电功率与电压、电流的关系．菁优解答：由P=I2R=可知，在P﹣I2图象中图象上某点与原点连线的斜率为电阻R，而电阻R又随温度的升高而增大，故D正确，B错误；同理在P﹣U2图象中，图象上某点与原点连线的斜率为电阻倒数，因随温度的升高R增大因而应减小，故AC均错误．故选D．点评：注意学会从数学函数的角度分析物理图象问题，并区分曲线上某点与原点连线的斜率和曲线的切线的斜率含义的不同．8、(2018浙江台州)如图电路，电源电压保持不变，闭合开关，当旋钮式变阻器触片顺时针转动时 CA．变阻器电阻增大B．电流表示数减小C．小灯泡亮度增大D．变阻器两端电压增大9．（3分）（2018•黄冈）小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S为单刀双掷开关、R为限流电阻．图中能专题：图析法；电流和电路．分析：由题意可知，关闭照明灯后发光二极管工作，闭合照明电路时发光二极管不工作，根据发光二极管的规格可知发光二极管应与限流电阻串联，否则二极管会被烧坏．解答：解：A、由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；B、由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B 正确；C、由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故C不符合题意．D、由电路图可知，关闭灯泡时，发光二极管不亮，故D符合题意．故选B．点评：解决本题时可以根据题意分析每一个选项，找到完全符合题意的即可得出答案，要注意从题干中得出相关的信息．(2018重庆B卷)对下列物理量的认识中，最接近实际的是A．中学生的正常体温是41 ℃ B.考试专用的中性笔长约10 dmC.一节新干电池的电压为1.5 VD.家用电风扇的额定功率约2000 W4、（2018浙江丽水）测量是科学实验的基本技能，下列测量中所选的实验仪器不正确的是（）A．托盘天平测质量 B．体温计测冰水温度 C．电能表测电能 D．弹簧测力计测拉力4、A、物体和砝码所放托盘位置正确，天平平衡，故A正确；B、体温计测水温有可能超过量程，使体温计损坏，故B错误；C、电能表用来测量电能，故C正确；D、拉力作用在挂钩上，示数表示拉力的大小，故D正确．故选B．11、（2018浙江丽水）如图所示电路，电源电压恒为6伏，L1标有“6V 7.2W”，L2标有“6V 3.6W”，忽略温度对灯丝电阻的影响，下列说法正确的是（）A．仅闭合S1、S3，L1不亮，L2亮B．仅闭合S2、S3，电流表读数为0.6安C．仅闭合S1、S2，电路总电阻为15欧D．仅闭合S3，电路消耗的总功率为10.8瓦11、分析：（1）仅闭合S1、S3时，灯泡L2被短路，电路为L1的简单电路，短路的灯泡不会发光；（2）仅闭合S2、S3时，电路为L2的简单电路，电流表测电路中的电流，额定电压下灯泡的实际功率和额定功率相等，根据P=UI求出电流表的示数；（3）仅闭合S1、S2时，两灯泡并联，根据P=求出两灯泡的电阻，根据电阻的并联求出电路中的总电阻；（4）仅闭合S3时，两灯泡串联，根据电阻的串联和P=求出电路的总功率．解答：解：（1）仅闭合S1、S3时，灯泡L2被短路，电路为L1的简单电路，所以只有灯泡L1亮，L2不亮，故A不正确；（2）仅闭合S2、S3时，电路为L2的简单电路，电流表测电路中的电流，因L2两端的电压和额定电压相等，所以，由P=UI可得，电流表的示数：I2===0.6A，故B正确；（3）仅闭合S1、S2时，两灯泡并联，由P=可得，两灯泡的电阻：R1===5Ω，R2===10Ω，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻：R===Ω，故C不正确；（4）仅闭合S3时，两灯泡串联，因串联电路中总电阻等于各分电阻之和，所以，电路消耗的总功率：P===2.4W，故D不正确．故选B．8．（2分）（2018•青岛）甲、乙两个电热器的电阻之比为5：4，通过的电流之比为2：1，通电时间之比为1：2，A．5：2 B．5：4 C．2：5 D．10：1考点：焦耳定律．专题：电和热综合题．分析：根据Q=I2Rt求出电热器产生的热量之比．解答：解：电热器产生的热量之比：===．故选A．点评：此题主要考查的是学生对焦耳定律计算公式的理解和掌握，基础性题目．10．（3分）（2018•青岛）下列关于物理概念的说法中，错误的是（）A．分子之间既有引力又有斥力B．光从空气斜射入水中时，折射角大于入射角C．摩擦力的大小与压力和受力面积的大小有关D．用电器消耗的电能越多，它的电功率就越大考点：分子间的作用力；摩擦力大小的影响因素；光的折射规律；电功率专题：其他综合题．分析：解答此题要知道：（1）组成物质的分子间存在相互作用的引力和斥力；（2）光的折射定律；（3）知道影响摩擦力大小的因素；（4）电功率是表示电路中消耗电能快慢的物理量；解答：解：A、组成物质的分子间存在相互作用的引力和斥力，故A正确；B、光从空气斜射入水或玻璃灯其他介质时，折射角小于入射角，故B错误；C、影响摩擦力大小的因素是：压力大小、接触面的粗糙程度，故C错误；D、电功率大小的影响因素有做电功的多少和做功的时间，只知道做功的多少，无法比较电功率的大小，故D错误；故选BCD．点评：抓住题目中的关键词进行分析即可，注意应多联系课本知识认真分析和领会．9．（2分）（2018•邵阳）下列说法正确的是（）A．物体吸收热量，它的内能减少B．电能表是用来测量用电器两端电压的仪表C．声音在真空中的传播速度比空气中大D．重力的方向总是竖直向下的16．（2分）（2018•邵阳）电炉丝与导线串联接到电路里，通电后电炉丝热得发红，而与之相连的导线却不怎么热，由焦耳定律可知，造成上述现象的主要原因是（）A．通过电炉丝的电流比导线的电流小得多B．通过电炉丝的电流比导线的电流大得多C．电炉丝的电阻比导线的电阻小得多D．电炉丝的电阻比导线的电阻大得多12．（2分）（2018•株洲）利用如图所示电路可定性研究电热与电流、电阻和通电时间的关系，图中三个电阻的材料和质量相同，且R1=R3=5Ω，R2=10Ω，三个电子温度计分别与之相连（图中未画出），并能测量它们的温度．闭合开关后，每隔一定时间记录各电阻的温度，通过比较温度的变化来间接反映电阻产生电热的多少．下列有关分析与推断错误的是（）A．分析任意一个电阻的温度变化，可知电热与通电时间有关B．分析比较R1和R2的温度及变化，可知电热与电阻有关C．分析比较R1和R3的温度及变化，可知电热与电流有关D．分析比较R2和R3的温度及变化，可知电热与电流和电阻有关考点：电路的动态分析．专题：电路变化分析综合题．分析：根据焦耳定律Q=I2Rt以及控制变量法进行分析判断各选项是否正确．解答：解：A、由Q=I2Rt可知，对同一电阻而言，通过的电流不变时，通电时间越长，产生的热量越多，温度越高，故A正确；B、探究电热与电阻关系时，由Q=I2Rt可知，需保持电流和通电时间相同，电阻不同；根据题意和电路图可知，R1≠R2，并且R1、R2串联，即通过的电流和通电时间相等，因此分析比较R1和R2的温度及变化，可知电热与电阻有关，故B正确；C、探究电热与电阻关系时，由Q=I2Rt可知，需保持电阻和通电时间相同，电流不同；根据题意和电路图可知，R1=R3，并且R1、R2串联后与R3并联，由于两支路的总电阻不同，因此通过它们的电流不同，故分析比较R1和R3的温度及变化，可知电热与电流有关，故C正确；D、根据控制变量法可知，探究电热与电流、电阻以及通电时间是否有关时，变化的量只能有一个，其它因素均不变，因此不可以探究电热与电流和电阻的关系，故D错误．故选D．点评：本题考查动态电路分析以及控制变量法的应用，有一定的难度．4．（2分）（2018•威海）当温度降到很低时，某些金属导题如铝在﹣271.76℃以下，铅在﹣265.95℃以下时，电阻就变成了零，这种现象称为超导现象．假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法正确的是（）A．白炽灯仍能发光且更省电B．电动机仍能转动且效率更高C．电饭锅仍能煮饭且效率更高D．电熨斗仍能熨烫衣服且更省电考点：超导体的作用．专题：粒子与宇宙、材料世界．分析：假设导体没有电阻，当用电器通电时，用电器不会产生电热，利用电流的热效应工作的家用电器将不能工作．解答：解：白炽灯灯丝、电饭锅、电熨斗都是利用电流的热效应工作的，如果导体没有电阻，当用电器通电时，用电器不会产生电热，白炽灯不能发光，电饭锅不能煮饭，电熨斗不能熨衣服．导体有电阻时，电动机工作，电能转化为机械能和内能，假设导体没有电阻，当电动机通电时，电动机不会产生电热，电能全部转化为机械能，效率更高更好．故选B．点评：假设导体没有电阻，利用电流热效应工作的电器都不能工作，利用电流的磁效应和效应工作的用电器不受影响．12．（2分）（2018•威海）如图所示，将灯L1、L2按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为4W，在乙图中灯L1的功率为9W．设灯丝电阻不变．下列说法中不正确的是（）A．甲、乙两图中灯L1两端的电压之比是2：3B．L1、L2两灯灯丝电阻之比是2：1C．甲图中灯L1、L2的功率之比是2：1D．甲、乙两图电路消耗的总功率之比是3：2考点：欧姆定律的应用；串联电路的电流规律；串联电路的电压规律；并联电路的电压规律；电功率的计算．专题：计算题；应用题；压轴题．分析：甲图中，两灯串联，乙图中两灯并联，根据公式P=可求甲乙两图中灯L1两端的电压之比．在甲图中，电流相等，根据欧姆定律可知电压之比就等于电阻之比，已知甲图和乙图中灯L1两端的电压之比，可求出电阻之比．在甲图中，两灯串联，电流相等，已知电阻之比，根据公式P=I2R可求电功率之比．已知电源电压不变，在甲图中，两灯串联，乙图中，两灯并联，根据公式P=可求总功率之比．解答：解：甲图中，灯L1的功率P1=，乙图中，灯L1的功率P1′=，所以===，所以=，故A正确．在甲图中，灯L2两端的电压为U2，两灯串联，所以=，所以=，串联电路电流相等，=，所以==，故B正确．在甲图中，灯L1的功率P1=I2R1，灯L2的功率P2=I2R2，所以===，故C正确．在甲图中消耗的总功率P甲=，在乙图中消耗的总功率P乙=，所以====，故D错误．故选D．点评：本题考查电阻之比、电压之比、电功率之比，关键是欧姆定律和电功率公式及其变形的应用，还要知道串、并联电路电流和电压的规律．二、填空题19．（3分）（2018•南京）LED灯具有节能、环保等特点，如图是额定电压为220V、额定功率为4.4W的LED灯泡，该灯泡的额定电流是0.02 A，若它每天正常发光5h，一个月（30天）消耗的电能是0.66 kW•h，与普通白炽灯相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电能，则这个LED灯与功率为44 W的白炽灯亮度相当．考点：电功率的计算；电功的计算．菁优专题：电能和电功率．分析：（1）利用I=求解灯的额定电流；（2）利用W=Pt求解消耗的电能；设两种灯泡正常发光的时间为t，利用公式W=Pt计算消耗的电能；（3）消耗的电能之差与白炽灯消耗的电能之比就是节约的百分比，据此进行解答．解答：解：（1）该灯泡的额定电流是I===0.02A；（2）消耗的电能W=Pt=0.0044kW×5h×30=0.66kW•h（3）设两种灯泡正常发光的时间为t，∵P=，∴LED消耗的电能为W1=P1t=0.0044kW•t，白炽灯消耗的电能为W2=P2t，∵在达到相同亮度的条件下，LED灯可以节约90%的电能，∴=90%，解得：P2=0.044kW=44W．故答案为：0.02；0.66；点评：本题考查了电功率公式和电功公式的灵活应用，关键是明白“LED灯可以节约90%电能”的含义，计算过程要注意单位的换算．12、(2018浙江台州)智能手机耗电量大，移动充电宝应运而生。
2019年中考物理试题分类汇编练习——热学综合计算专题(word版含答案)
2019年中考物理试题分类汇编——热学计算专题1.（2019龙东，36）如图甲为家用电热饮水机，图乙为它的电路原理图，下表为它的铭牌数据。
（1）当S1闭合，S2断开时，电热饮水机处于状态（填“加热”或“保温”），此时电路中的电流是多大？（2）饮水机正常工作时，将热水箱中的水从20℃加热到90℃，求：水吸收的热量是多少？（水的比热容4.2×103J/（kg•℃））（3）电热饮水机正常工作时加热效率为80%．求：将热水箱中的水从20℃加热到90℃的时间为多少秒？2.(2019娄底，24)小明家某型号电热加湿器的原理图如图甲，R1、R2都是发热电阻，不考虑温度对电阻的影响，且R2=3R1；S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”、“低挡”、“高挡”之间的切换（低挡为小功率加热，高挡为大功率加热），其部分技术参数如下表。
（1）开关处于图示位置，电热加湿器的状态是_____（选填“关”“低档”或“高档”）（2）求电热加湿器中R1的阻值；（3）某次使用加湿器在额定电压下工作，加湿器注水仓中加注冷水已达到最大注水量，其工作30min的功率与时间图象如图乙所示，如果电阻R1在此次高挡加热时产生的热量全部被水吸收，可以使注水仓中冷水的温度升高多少℃？[计算结果保留整数，水的比热容为4.2×103J/（kg•℃）]（4）某一天，小明断开家中其他所有用电器，只接通加湿器在低档加热，发现家中3000revs/（kW•h）的电能表转盘在400s内转了27圈，求此时电阻R2的实际功率是多少？（1）由图甲可知，开关S接“1、2”触点时，电路断路，据此判断电热加湿器的状态；（2）由图甲知，开关S接“3、4”触点时，电路为R1的简单电路，电路的总电阻最小，电热加湿器的功率最大，处于高挡，根据P＝UI＝求出电热加湿器中R1的阻值；（3）由图乙知工作30min内高档工作的时间，根据P＝求出在高档正常工作时消耗的电能，如果电阻R1在此次高档加热时产生的热量全部被水吸收，利用Q吸＝cm△t求出水升高的温度；（4）3000revs/（kW•h）表示：每消耗1kW•h的电能，电能表的转盘就转过3000r，据此求出电能表的转盘转过27r时消耗的电能，根据P＝求出加湿器在低挡加热的实际功率；由图甲知，开关S接“2、3”触点时，R1、R2串联，电路的总电阻最大，电热加湿器的功率最小，处于抵挡，根据电阻的串联和P＝UI＝I2R求出电路中的电流，利用P＝I2R求出此时电阻R2的实际功率。
2019年中考物理真题(140套)分类汇编 专题2.19 电功、电功率综合计算(教师版)
2.19 电功、电功率综合计算1．(2019年·云南)如图，R 1＝6Ω，当S 1闭合，S 2、S 3断开时，电流表示数为1A ；S 3闭合，S 1、S 2断开时，电流表示数为0.2A ．求：（1）电源电压； （2）电阻R 2的阻值；（3）当S 1、S 2闭合，S 3断开时，电路的总功率。
【答案】（1）6V ；（2）24Ω；（3）7.5W 【解析】（1）当S 1闭合，S 2、S 3断开时，电路为R 1的简单电路， 由I ＝UR可得，电源的电压：U ＝I 1R 1＝1A×6Ω＝6V ；（2）当S 3闭合，S 1、S 2断开时，R 1与R 2串联，电流表测电路中的电流， 此时电路中的总电阻：R ＝U I ＝6V0.2A ＝30Ω，因串联电路中总电阻等于各分电阻之和，所以，电阻R 2的阻值：R 2＝R －R 1＝30Ω－6Ω＝24Ω； （3）当S 1、S 2闭合，S 3断开时，R 1与R 2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和， 所以，电路的总功率：P ＝U 2R 1 + U 2R 2＝(6V)26Ω+ (6V)224Ω＝7.5W 。
2．（2019年·荆州）如图，电源电压恒为4.5V ，灯泡L 上标有“3V 1.5W”字样，滑动变阻器R 2上标有“15Ω 1A”字样，定值电阻R 1阻值为10Ω，电流表量程为0~3A ，电压表量程为0~3V ，不计温度对灯丝电阻的影响。
求：（1）灯泡正常工作时电阻为多大；（2）当开关S 、S 1、S 2闭合，S 3断开时，电路最小总功率为多大；（3）当开关S 、S 3闭合，S 1、S 2断开时，在确保电路元件安全的情况下，滑动变阻器R 2的取值范围。
【答案】（1）6Ω；（2）3.375W ；（3）当3Ω～12Ω。
【解析】解：（1）根据P ＝U 2R 得，灯泡正常工作时电阻：R L ＝U 额2P 额＝(3V)21.5W ＝6Ω；（2）当开关 S 、S 1、S 2 闭合，S 3 断开时，灯泡 L 被短路，定值电阻 R 1与滑动变阻器R 2 并联，当滑动变阻器R 2的阻值最大为15Ω时，电路总电流最小，电路总功率最小， 通过 R 1的电流：I 1＝U R 1 ＝4.5V10Ω＝0.45A ，通过滑动变阻器R 2的电流：I 2＝U R 2 ＝4.5V15Ω＝0.3A ，电路最小总功率：P 最小＝U ×（I 1+I 2）＝4.5V×（0.45A+0.3A ）＝3.375W ；（3）当开关S 、S 3闭合，S 1、S 2 断开时，R 1断路，灯泡L 与滑动变阻器R 2串联，电压表测滑动变阻器R 2两端电压。
【附20套名校中考真题】全国2019年中考物理110套试题分类汇编《电功率》(1)(含解析)
《电功率》一、选择题10. (2019•通辽) BA. kW·hB. WC. JD. A5．(2019•龙岩)直接测量消耗电能多少可以用 AA．电能表 B．电压表 C．电流表 D．电阻箱8. (2019•泸州) 5月初，小明家中的电能表示数为，电能表的部分参数及6月初的示数如图所示，下列说法正确的是： CA.电能表是测量用电器消耗电功率的仪表B.小明家5月初至6月初消耗的电能是1200kW·hC.小明家所有用电器同时工作，总功率不得超过4.4wD.若电能表转盘在10min内转过300转，则用电器的总功率为1kW27. (2019•哈尔滨)L1灯规格为“6V 3W”，L2灯规格为“3V 3W”，忽略灯丝电阻变化，则下列说法正确的是( )DA．L1与L2灯丝电阻之比为2lB．两灯串联，当电路中电流为0.5A时，L2灯两端电压为3VC．两灯并联，当一个灯正常发光时，通过另一个灯的电流为1AD．两灯并联在3V电压下，L1灯与L2灯消耗的实际功率之比为1410．（2分）（2019•济宁）小夏将n个“3V 0.3W”的小灯泡，按照甲、乙两种连接方式分别接入电压为U的电路中（如图所示），通过分别调节滑动变阻器R1和R2，使所有灯泡均正常发光．则甲、乙两电路中的总电流与总功率的关系正确的是（）CA．I甲=I乙B．IC．P甲=nP乙D．P甲=n2P乙甲=I乙12．(2019•岳阳)用两只电流表按图示实验电路探究“电功率与电流的关系”，下列说法不正确的是（）CA．小灯泡电功率的大小是通过灯泡的亮度来判断的B．将电灯泡并联是为了控制灯泡两端电压相同C．选用的两只小灯泡规格必须相同D．将其中一只电流表移接到干路上也可以完成实验10. (2019•连云港)现有“6V 3W”的灯泡L1和“6V 6W”的灯泡L2，将他们接入电路中，不考虑灯丝电阻的变化。
下列关于两只灯泡的说法正确的是（）A．串联后接到12V电源的两端，两灯均能正常发光B．串联工作时，L1和L2两端的电压之比为12C．并联工作时，L1和L2中的电流之比为21D．并联工作时，L1和L2的功率之比为12【答案】D16．（3分）（2019•常德）甲、乙两个灯泡的铭牌分别是“P220﹣25”、“P220﹣100”，关于这两个灯泡的描述正确的是（）BA．甲灯的灯丝粗，电阻大B．甲灯的灯丝细，电阻大C．乙灯的灯丝细，电阻小D．乙灯的灯丝粗，电阻大1 0．(2019•东营)如图所示，将标有“8 V 8 W"的灯泡L1和“8 V 16 W"的灯泡L2接在12 V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是A．灯泡L1、L2都能正常发光B．灯泡L1、L2一样亮C．灯泡L2比灯泡L1亮D．灯泡L1比灯泡L2亮【答案】D16．（2分）（2019•巴中）灯泡L1、L2分别标有“10V、10W”和“9V、5.4W”的字样，若将它们串联使用时，电路两端允许加的最大电压值是（）CA．10V B．9V C．15V D．19V19．（2分）（2019•临沂）如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（）DA．两灯的实际功率之和等于12WB．两灯的实际功率之和大于12WC．灯泡L1比灯泡L2亮D．灯泡L2比灯泡L1亮8. (2019•重庆B卷)电源电压3V保持不变，把标有“3V 3W”的灯L1和标有“3V 1.5W”的灯L2按如图的方式连接，当开关S闭合后，则下列说法中正确的是（）CA．灯L1消耗的实际功率是3WB．灯L2消耗的实际功率是1.5WC．两灯消耗的总功率是1WD．电压表的示数与电源电压之比是123．（3分）（2019•德阳）如图所示，电源电压为6V，定值电阻R=20Ω，在S闭合的情况下，下列说法正确的是（）AA．在a、b两点间接入一个合适的电压表时，电压表有明显示数B．不能在ab两点间接入一个电流表C．在a、b两点间接入一个“3V 0.5A”的小灯泡，小灯泡能正常发光D．在a、b两点间接入一个10Ω的电阻，电路消耗的电功率为2W10．（2分）（2019•南充）一只电阻两端的电压由3V增大到4V时，通过该电阻的电流增加了0.25A，则该电阻消耗的电功率增加了（）BA．0.25W B．1.75W C．0.75W D．1W13．（2分）（2019•青海）如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）CA．甲、乙两元件的电流与电压都成正比B．乙元件是一个定值电阻且阻值大小为10ΩC．甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD．甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W 23．(2019•鄂州)如图所示是电阻甲和乙的U-I图像，下列说法中正确的是（）D A．甲和乙都是阻值不变的电阻=5ΩB．当乙两端电压为2V时，R乙C．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W8．（3分）（2019•德阳）有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（）AA．4：5 B．5：4 C．2：3 D．1：316. (2019•安徽)如图所示，两个灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。
2019年中考物理真题分类汇编——电功率综合计算专题(word版含参考答案)
2019年中考物理真题分类汇编——电功率综合计算专题1.（2019东营，23）图甲为新型风暖浴霸，因其安全性能好、发热柔和，深受大家喜爱。
它是利用电动机鼓动空气流动，通过加热元件加热冷空气带动室内升温。
图乙是某型号风暖浴霸的简化电路图，其发热元件是两根阻值不变的电热丝R1、R2．主要参数如下表。
（1）开关均闭合，求浴霸正常工作时的干路电流是多少？（2）正常工作时，求R1的阻值是多少？（3）实际电压为200V时，求R2的实际功率是多少？（4）浴霸正常工作时，使容积为20m3的房间空气温度升高20℃，求室内空气吸收的热量是多少？（ρ空气取1.2kg/m3，c空气取1.0×103J/（kg•℃），不考虑其他因素影响）2.（2019淄博，25）下表为一台饮水机的铭牌，其内部简化电路如图所示，R1和R2均为电热丝且阻值不变。
（1）该饮水机处于加热状态时，正常工作3min，在1标准大气压下能否把0.5kg 的水从20°C加热至沸腾？【c水=4.2×103（kg·℃）】（2）保温功率是指S断开时电路消耗的总功率。
该饮水机正常保温时，R1实际消耗的电功率是多少？3.（2019武威，24）某学校建了一个植物园，园内有一个温室大棚，大棚内设计了模拟日光和自动调温系统，对大棚进行照明、保温和加热。
冬季白天有日光的时候，灯泡不亮；白天开启该系统的保温功能，晚上开启该系统的加热功能。
大棚照明调温功能的原理电路图如图所示。
已知电源电压恒为220V，R1和R2是两个电热丝（不考虑温度对电阻的影响），保温时R1与R2的电功率之比为1∶3，R2=30Ω，L是标有“220V 100W”的灯泡。
请解答下列问题：（1）灯泡正常工作时的电阻多大______？（2）开启加热功能时开关S2处于__________（选填“断开”或/闭合”）状态。
（3）若每天保温状态和加热状态各连续工作10h，—天中电热丝放出的热量完全由该植物园自产的沼气提供，其热效率为50%，则每天需要完全燃烧多少立方米的沼气_______？（已知热值q沼气=1.8×107J/m3）4.（2019兰州，34）如图所示的电路中，电源电压恒定，灯泡L上标有“6V 3W”的字样，R1为定值电阻，滑动变阻器R2上标有“10Ω0.8A”的字样，电流表A的量程为0～3A，电压表V的量程为0～3V，忽略温度对灯丝电阻的影响。
2019年中考物理试题分类汇编——电功率计算专题(word版含答案)
（2）滑动变阻器R2的最大阻值；
（3）小灯泡通电时消耗的最小电功率。
8.（2019威海，27）火锅是人们比较喜欢的一种饮食方式，如图为小明家使用的一款电火锅工作电路的原理图。它有高、中、低三个加热档位，旋钮开关可以分别置于“0和1“、“1和2”、“2和3”或“3和4”接线柱。正常工作时，低温档功率为高温档功率的 ，R1为242Ω，R2为60.5Ω．（忽略温度对电阻的影响）
14.（2019江西，22）如图所示，是小姬妈妈为宝宝准备的暖奶器及其内部电路的结构示意图和铭牌，暖奶器具有加热、保温双重功能，当双触点开关连接触点1和2时为关闭状态，连接触点2和3时为保温状态，连接触点3和4时为加热状态(温馨提示：最适合宝宝饮用的牛奶温度为40 )
(1)求电阻R2的阻值；
(2)把400g牛奶从20 加热到40 ，求牛奶所吸收的热量【c牛奶=4.0×103J/(kg· )】
①通过电阻R1的电流I1
②电路正常工作10秒后,电流通过电阻R1做的功W1
③移动滑动变阻器的滑片P,电源电压和电压表示数的比值最大为3,求电压表示数的最大值和最小值的差值。
5.（2019德州，27）如图（a）所示电路，电源电压保持不变。小灯泡L标有“4V0.5A”字样，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器R1的最大阻值20Ω．只闭合开关S、S1，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图（b）所示。
（1）只闭合S1，电流表A2读数为0.2A时，滑动变阻器接人电路 电阻值；
（2）电阻R1的电阻值；
（3）滑动变阻器从左向右滑动过程中，滑动变阻器的最大功率。
12.（2019赤峰，23）同学们发现电饭锅、电高压锅等用电器的功率都是可以调节的。于是，他们利用实验室中的器材，设计了一个功率可以调节的电路（如图所示）来模拟上述电器的工作状况。已知R1＝10Ὡ，学生电源提供的电压为12V且保持不变R1、R2电阻保持不变。
2019年中考物理试题分类汇编——家庭电路专题(word版含答案)
2019年中考物理试题分类汇编——家庭电路专题1.(2019绥化，6)下列说法中正确的是（）A．干电池、蓄电池、电风扇等都是电源B．导电的物体叫做导体，不导电的物体叫做绝缘体C．直接用导线将电源的正、负极连接起来，这种情况叫做短路D．试电笔只要接触火线，氖管就会发光2.（2019荆州，17）关于家庭电路和安全用电，下列说法正确的是（）A.家庭电路中的空气开关跳闸，一定是发生了短路B.三孔插座不需要接地C.螺丝刀式试电笔使用时，手指不能接触上端的金属帽D.控制用电器的开关必须安装在火线上3.（2019湖州，3）如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光。
若电路中只有一处故障，则是（）A．灯L2短路B．灯L2所在支路开路C．c、d两点间开路D．c点左侧的零线开路4..(2019荆门，23)关于电的有关说法中正确的是A．橡胶棒和丝绸摩擦后，橡胶棒和丝绸带上了等量的异种电荷B．家用电风扇正常工作时，电能将全部转化为机械能C．在雷雨天为了避免衣服被淋湿，可以在树冠大的树下避雨D．家庭电路中的电能表是用来测量电流做功快慢的仪表5.(2019衡阳，12)关于家庭电路及安全用电，下列说法正确的是A为了防止因漏电而造成触电事故，微波炉的金属外壳应该与大地相连B. 使用试电笔时，手指不能接触笔尾金属体，以免发生触电事故C为了防止触电，必须把用电器的开关接在零线上D. 家庭电路中，空气开关跳闸一定是因为电路发生了短路6.（2019株洲，3）在家庭电路中，一定不会引发总开关（带有漏电保护器）跳闸的是（）A．火线和零线直接连通B．安装用电器时人体接触火线C．试电笔笔尖接触火线D．同时使用多个大功率用电器7.（2019随州，4）随州市洛阳镇洛畈村在自来水开通之前，陈大爷家从水井里抽水供自家饮用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电功率专题1一、选择题1.（2019枣庄，11）在如图所示的电路中，电源电压为4.5V保持不变，电压表量程0～3V，电流表量程0﹣0.6A，滑动变阻器R的规格是“10Ω 1A”，灯泡L标有“2.5V 0.5A”字样，若闭合开关S，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，则下列说法正确的是（）A．电流表的示数变化范围0.3A～0.6AB．灯泡消耗的最小功率为0.9WC．电路消耗的最大总功率为2.7WD．滑动变阻器允许调节的阻值范围是4Ω～10Ω2.（2019泰安，14）如图所示，电路中电源电压保持不变，小灯泡标有“3V 1.5W”字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0～0.6A，电压表量程为0～3V。
当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。
为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。
下列说法中①电源电压为4.5V②变阻器接入电路的阻值范围是3Ω～12Ω③小灯的最小功率为0.135W④电路的最大功率2.25WA．只有①③正确B．只有①②正确C．只有①②④正确D．①②③④都正确3.(2019济宁，)下列各选项中完全正确的是4.（2019 青岛，12）如图甲是一个电加热器的工作原理图，其中R1 和R2 是阻值不变的发热电阻；图乙是它的部分参数。
当电加热器正常工作时，下列说法正确的是A.只闭合开关 S，加热器的功率为 990WB.开关 S 闭合，S1 由断开到闭合，电路中电流变大，R2 的功率变大C.加热器在保温状态下工作 5min，产生3.3×104J 的热量D.电阻R1 与R2 的阻值之比为 1∶8二、填空题1.（2019枣庄，24）在如图甲的电路中，电源电压保持不变，R为滑动变阻器，其规格为“20Ω 1A”，闭合开关S，当滑片P从一端滑到另一端的过程中测到R的电功率与通过它的电流关系图象如图乙所示，则电源电压为V，定值电阻R0的阻值为Ω。
2.（2019河南，5）3.(2019怀化，)26某节能灯泡包装盒上标有“220 V 11 W"的字样，当灯泡正常发光时，通过灯泡的电流为 A，连续通电1min消耗的电能是 J。
4.(2019怀化，27)华为Mate8手机充满电后电板储存的电能为1.38x10-2 kW・h，相当于J （结果精确到0.01）；华为的5 G技术领先全球，5G支持下的超高清、远距离视频传输利用了（选填“电磁波”或“超声波”）来传递信息。
5.(2019怀化，30)如图是小明家的电能表月初与月末的示数，则他家本月用电度。
三、实验题1.（2019枣庄，30）在“测量小灯泡的电功率”实验中，提供的器材有：6V的电源一个，2.5V的小灯泡（电阻约为10Ω）一个，电流表（0～0.6A，0～3A）和电压表（0～3V，0～15V）各一个，“50Ω 2A”的滑动变阻器A和“10Ω 1A”的滑动变阻器B各一个，开关一个，导线若干。
（1）通过估算，你应选用的滑动变阻器是（选填“A”或“B”）。
（2）闭合开关前，经检查发现某同学连接的电路有一根导线连接错误，请你在图甲中错误的连线上画“×”，并只移动一根导线，用笔画线代替导线将电路连接正确。
（3）连线好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡（选填“短路”或“断路”）。
（4）故障移除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是W，小灯泡正常工作时的电阻是Ω，（小数点后保留1位小数）（5）根据测出的数据，作出了小灯泡的电流I与电压U的关系图线，发现该图线不是一条直线，如图丙所示，其原因是温度升高，灯丝电阻（选填“增大”或“减小”）。
2.（2019河南，19）3.（2019泰安，23）要测量一个额定电压为4.5V小灯泡的功率，小灯泡正常工作时的电阻约为10Ω。
现有器材：电源（电压恒为8V），电流表，电压表，开关、导线若干，另有两种规格的滑动变阻器可供选择：R1（5Ω，1A）、R2（20Ω，1A）。
请完成下列问题：（1）滑动变阻器应选用＿＿＿＿。
（2）选出合适的滑动变阻器后，某同学将实验器材连成如图甲所示的实验电路，闭合开关前，应将滑动变阻器的滑片P移至端（选填“a”或“b”）。
闭合开关后，逐渐向另一端移动滑片P，观察到的现象是________。
（多选）A．小灯泡变亮，电压表示数变大B．小灯泡变亮，电流表示数变大C．小灯泡不发光，电流表示数接近0D．小灯泡不发光，电压表示数接近8V（3）造成上述现象的原因是其中有一条导线连接错误，请将该条错误导线打上“×””号；并用笔画线代替导线把它改到正确的位置上。
（4）线路改正后，移动滑片，当电压表的示数为 V时，小灯泡正常发光，此时电流表的示数如图乙所示，则该小灯泡的额定功率为________W。
4.(2019怀化，33)小红利用图甲所示的电路图测量额定电压为2.5V的小灯泡的电功率。
（1）按照图甲所示的电路图,请用笔画线代替导线，在图乙中将实物图连接完整。
（要求：导线不能交叉）（2）连接实物电路时，开关应处于状态。
（3）闭合开关前.滑动变阻器的滑片应调到最端（选填“左”或“右”）。
（4）电路连接完成后，闭合开关发现:小灯泡不亮,电流表无示数,电压表示数接近电源电压.出现这种故障的原因可能是。
（5）排除故障后,小红调节滑动变阻器的滑片P.多次进行了小灯泡的电功率的测量，电压表的示数为2.5V时.电流表示数如图丙所示，通过小灯泡的电流是 A.小灯泡的额定功率为 W.（6）小红在实验中进行多次测量.其测量目的是（选填下面的字母）.A.求出灯泡在不同电压下功率的平均值,这样可以减小误差。
B.找出灯泡的亮度与灯泡实际功率之间的关系。
5..(2019济宁，)小明用如下图所示的电路测量额定电压为2.5V小灯泡的电功率.(1)电源电压为6V,小灯泡的电阻约为10Ω有两个不同规格的滑动变阻器:甲标有“10Ω1A”,乙标有“50Ω2A”,实验时应该选择滑动变阻器 (选填“甲”或“乙”)。
(2)小明将实验数据和现象填写在下表中①可得出的实验结论: (写出一条即可);②小灯泡的额定功率为 W(3)小明用上面的实验器材测量电阻R2阻值时,发现电压表已损坏,重新设计电路,选了一个阻值已知的R1,连接电路如下图所示。
他先将导线C端接到电流表“一”接线柱上,电流表读数为I1,后将导线C端接到电流表“3”接线柱上,电流表读数为I2,则R的阻值为 (用已知字母表示)。
四、计算题1.（2019宜宾，18）如图所示电路中，已知电源电压保持不变，小灯泡L的规格为“6V 3W”，滑动变阻器的最大阻值为30Ω，R0为定值电阻。
（1）小灯泡L正常发光时的电流为多少？（2）只闭合开关S1和S2，将变阻器滑片从最左端a向右滑动，当变阻器接入电路的阻值为4Ω时，小灯泡L恰好正常发光，则电源电压是多少？（3）只闭合开关S1和S3，当滑片置于a时，电压表示数为6V，电流表示数为0.2A，此时滑动变阻器消耗的电功率为 1.2W，当滑片向右滑动到另外某个位置时，变阻器消耗的电功率仍然为1.2W，试求在这个位置时电流表的示数。
2.（2019枣庄，31）节能减排，绿色环保，新能源汽车成为未来汽车发展的方向。
某种型号纯电动汽车的部分参数如表：假如汽车上只有司机一人，质量为60kg，汽车以60km/h的速度匀速行驶36km，耗电9kW•h，汽车所受的阻力为汽车总重的0.05倍。
g＝10N/kg，试问：（1）电动机的工作原理是（选填“电流的磁效应”、“磁场对电流的作用”）电动汽车前进和倒退是通过改变来改变电动机的转动方向的。
（2）电动汽车对水平地面的压强是多少？（3）电动汽车牵引力所做的功是多大？（4）电动汽车电能转化为机械能的效率是多大？3.（2019枣庄，32）如图所示是某款电养生壶及其铭牌的部分参数，当养生壶正常工作时，求：（1）养生壶正常工作的电阻。
（2）若该养生壶的加热效率为80%，在标准大气压下，将初温是12℃的一壶水烧开，需要多长时间？（c水＝4.2×103J/（kg•℃），ρ水＝1.0×103kg/m3]（3）在物理综合实践活动中，小明和小丽同学利用所学习的物理知识，合作测量养生壶的实际功率。
电表上标着“1200r/（kW•h）”，他们把家中的其他用电器都与电源断开，仅让养生壶接入电路中烧水，2min电能表的转盘转了40r，求电养容量生壶的实际功率。
4.（2019河南，20）5.（2019泰安，26）某电热水器具有加热和保温功能，其工作原理如图甲所示。
其中控制电路中的电磁铁线圈电阻不计，R为热敏电阻，热敏电阻中允许通过的最大电流I0=15mA，其电阻R随温度变化的规律图像如图乙所示，电源电压U1恒为6V。
当电磁铁线圈中的电流I＞8mA时，电磁铁的衔铁被吸下，继电器下方触点a、b接触，加热电路接通；当电磁铁线圈中的电流I≤8mA时，继电器上方触点和触点c接触，保温电路接通。
热敏电阻R和工作电路中的三只电阻丝R1、R2、R3均置于储水箱中，U2＝220V，加热时的功率P加热＝2200W，保温时的功率P保温＝110W，加热效率η＝90%，R2＝2R1，水箱内最低温度为0℃，水的比热容c水=4.2×103J/（kg·℃）。
（1）为使控制电路正常工作，保护电阻R0的阻值至少为多大？若R0为该值，试求热水器刚开始保温时水的温度。
（2）电阻丝R1、R2、R3的阻值分别为多少欧姆？（3）该热水器在加热状态下，将44 kg、20℃的水加热到50℃需要多少时间？6.(2019怀化，35)如图甲是定值电阻的和标有“8 V 8 W"灯泡L的I-U关系图象如图乙所示.电源电压恒定不变,滑动变阻器的最大阻值为12 Ω。
当开关S、S2闭合, 开关S1断开，将滑动变阻器的滑片P滑到b端时，灯泡L的实际功率为1W .求：（1）灯泡正常发光10s，电流通过灯泡产生的热量；（2）电源电压；（3）当开关S、S1、S2同时闭合，调节滑片P,求电路消耗的最大功率。
7.(2019济宁，)如图所示,电路中的电源电压不变。
只用一根导线连接b、c时,电阻R上的电压为9.6V,通过灯泡L的电流为0.2A;用一根导线连接a、b,一根导线连接c、d时,电阻R 与灯泡L的电功率之比为1:4,灯泡L正常发光。
求(1)电阻R的阻值;(2)灯泡L的额定电压;(3)只用一根导线连接c、d时电路消耗的总功率2019年中考物理试题分类汇编——电功率专题答案二、选择题1.（2019枣庄，11）在如图所示的电路中，电源电压为4.5V保持不变，电压表量程0～3V，电流表量程0﹣0.6A，滑动变阻器R的规格是“10Ω 1A”，灯泡L标有“2.5V 0.5A”字样，若闭合开关S，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，则下列说法正确的是（）A．电流表的示数变化范围0.3A～0.6AB．灯泡消耗的最小功率为0.9WC．电路消耗的最大总功率为2.7WD．滑动变阻器允许调节的阻值范围是4Ω～10Ω【答案】D2.（2019泰安，14）如图所示，电路中电源电压保持不变，小灯泡标有“3V 1.5W”字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0～0.6A，电压表量程为0～3V。
