YHD-9901A型液化石油气(LPG)加气机

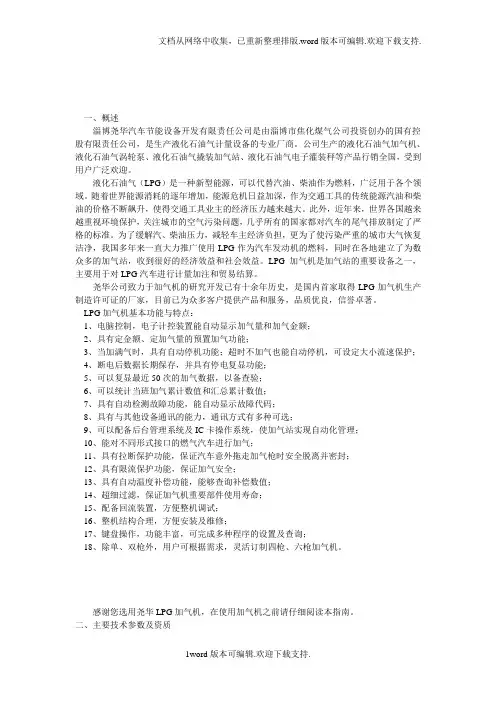

一、概述淄博尧华汽车节能设备开发有限责任公司是由淄博市焦化煤气公司投资创办的国有控股有限责任公司，是生产液化石油气计量设备的专业厂商。

公司生产的液化石油气加气机、液化石油气涡轮泵、液化石油气撬装加气站、液化石油气电子灌装秤等产品行销全国，受到用户广泛欢迎。

液化石油气（LPG）是一种新型能源，可以代替汽油、柴油作为燃料，广泛用于各个领域。

随着世界能源消耗的逐年增加，能源危机日益加深，作为交通工具的传统能源汽油和柴油的价格不断飙升，使得交通工具业主的经济压力越来越大。

此外，近年来，世界各国越来越重视环境保护，关注城市的空气污染问题，几乎所有的国家都对汽车的尾气排放制定了严格的标准。

为了缓解汽、柴油压力，减轻车主经济负担，更为了使污染严重的城市大气恢复洁净，我国多年来一直大力推广使用LPG作为汽车发动机的燃料，同时在各地建立了为数众多的加气站，收到很好的经济效益和社会效益。

LPG加气机是加气站的重要设备之一，主要用于对LPG汽车进行计量加注和贸易结算。

尧华公司致力于加气机的研究开发已有十余年历史，是国内首家取得LPG加气机生产制造许可证的厂家，目前已为众多客户提供产品和服务，品质优良，信誉卓著。

LPG加气机基本功能与特点：1、电脑控制，电子计控装置能自动显示加气量和加气金额；2、具有定金额、定加气量的预置加气功能；3、当加满气时，具有自动停机功能；超时不加气也能自动停机，可设定大小流速保护；4、断电后数据长期保存，并具有停电复显功能；5、可以复显最近50次的加气数据，以备查验；6、可以统计当班加气累计数值和汇总累计数值；7、具有自动检测故障功能，能自动显示故障代码；8、具有与其他设备通讯的能力，通讯方式有多种可选；9、可以配备后台管理系统及IC卡操作系统，使加气站实现自动化管理；10、能对不同形式接口的燃气汽车进行加气；11、具有拉断保护功能，保证汽车意外拖走加气枪时安全脱离并密封；12、具有限流保护功能，保证加气安全；13、具有自动温度补偿功能，能够查询补偿数值；14、超细过滤，保证加气机重要部件使用寿命；15、配备回流装置，方便整机调试；16、整机结构合理，方便安装及维修；17、键盘操作，功能丰富，可完成多种程序的设置及查询；18、除单、双枪外，用户可根据需求，灵活订制四枪、六枪加气机。

感谢您选用尧华LPG加气机，在使用加气机之前请仔细阅读本指南。

二、主要技术参数及资质三、工作原理（一）主要结构见附图1：加气机主要结构图（二）工作原理：加气机主要由LPG液相管路和气相管路、阀门、流量计、温度传感器电子计控装置、气液分离器、加气机壳体及回液口等部分组成。

加气机原理如图2所示：贮气罐中的LPG由泵送到加气机，加气机中的气液分离器将液体中的气体分离，气体返回到贮气罐，液体送到流量计中进行计量，经流量计计量后的液体经软管和拉断阀送到加气枪，再送到被加注的汽车。

流量计计量后所得到的流量电信号和温度传感器的温度电信号送到加气机的电子计控装置中进行计算、显示并按预置值实现控制。

（三）主要部件及作用：1、过滤器：液相LPG经加压后首先进入过滤器，通过高密度（300目）滤网将液体中杂质滤掉，保证了流量计和电磁阀的可靠运行，从而也保证了整机的使用寿命。

2、气液分离器：容积式分离原理，能够有效地将LPG中气泡分离出去，保证加注的LPG 为液态LPG，确保计量准确度。

气液分离器分离出来的气相LPG通过气相管道流回贮罐。

3、安全阀：工艺保护，防止意外高压对设备造成损坏或对操作造成影响。

开启压力通常设定在2.0Mpa.4、流量计：有椭圆齿轮（YHLC－15）和四活塞（YHL－02）两种型式流量计。

LPG进入流量计后，推动双轮啮合运动或使四个活塞往复运动，使它们的中心轴旋转，带动齿盘周期性改变电磁感应系统中的磁阻值，使通过线圈的磁通量周期性地变化而产生电脉冲信号，经放大器放大后传至电脑（电子计控）系统，进行流量测量或计算。

5、止回阀：阻止液态LPG反向流动。

6、电磁阀：控制液态LPG。

由电脑控制，在加气机不工作时，电磁阀处于关闭状态，当按动加气键，电脑发出信号，打开电磁阀。

根据用户要求，可加装小流量电磁阀，实现大小流量分别控制。

7、差压阀：与活塞式流量计配用。

该阀在进口与背压（气相压力）之间存在一定压差时开启，一般设定在0.25Mpa。

差压阀的设置，保证流量计腔体内的液体只有在升高到一定压力时才能向燃气汽车加注，很好地消除和阻止了气化现象，进一步确保计量准确度。

8、限流阀：安全保护用，安装于加气软管之前。

在软管或加气枪发生泄漏时，且流量超过75L/min时即可关闭。

9、拉断阀：安全保护用，安装于加气软管中间。

司机加完气后，若忘记摘枪开动车辆时，会使拉断阀拉开并自动封闭，使LPG不能泄漏，也避免了汽车拖动加气机主体。

10、加气枪：用于与燃气汽车加气口连接加气，有卡口式和螺旋式两种类型。

对于世界各国不同的加气口，公司备有各种转换接头，用户可另行购买。

加气枪的设计充分考虑到操作的安全性，若不将加气枪与加气口连接，即使扣动扳机也不会放出气体，只有连接好后，加气枪才能正常加气，这种功能可以防止误操作。

11、脱扣器：吊挂加气软管用。

当对加气软管的拖拉程度超出正常情况时，脱扣器自动脱开，使软管脱离加气机。

四、操作（一）按键及显示1、按键：见图3。

2、显示：显示器有主显示及键盘显示两部分。

正常显示：在正常情况下，显示屏第一行显示正在或已加气的容积数（单位L或kg），第二行显示正在或已加气的金额数（单位元），第三行显示当前单价。

1s；否则保留原显示内容。

非加气时容积行和金额行显示Lxxx.xx 和Pxxx.xx（若最高位有数字，则L或P被覆盖，且当前单位为kg时，容积行显示H而非L），单价行显示xx.xx，键盘显示器上显示当前预置标志（L或P），若当前单位是kg，则用H代替L。

，根据操作功能要求，在显示屏上显示相应数据。

故障显示：当系统检测到硬件或软件的故障时，在键盘显示器的左面显示故障代码。

功能显示：当进行功能操作时，显示屏各行各位显示值均有明确定义，具体见“（四）键盘操作”。

（二）送电操作加气机电源为（220V，50Hz）。

加气机接通电源后自动启动电子计控系统。

随后系统开始运行并进行自检测。

主显示屏的第一行右面显示本机类型代码和当前使用单位代码（如“1”）。

表3 类型代码表断电前的最后一次加气结果，键盘显示器显示预置标志P（金额预置）或L（容积预置，若单位是kg，则显示H）。

（三）加气操作1 、任意加气键开始进行加气。

加气前系统进行故障检测，若有故障则不能加气，同时键盘显示器显示故障代码。

若系统正常，显示屏上三行显示全8，时间0.5s；显示全灭，时间0.5s；显示全0，时间0.5s；然后三行分别显示“0.00，0.00，xx.xx（单价值）”，开始加气。

加气过程中显示屏显示当前加气相应值。

结果保持在显示屏上，金额行显示Pxxx.xx，容积行显示Lxxx.xx（若当前单位为kg，则显示Hxxx.xx），单价行显示当前单价xx.xx。

加气过程中，键盘显示器根据系统设置功能显示流速，（整数部分），1s后恢复显示流速，在加气过程中每隔1s对温度进行采集，同时按温度进行相关系数补偿。

2、预置加气加气机可设置预置加气，按键盘显示器上显示字符（P或L）设置相应加气预置。

L表示加气量预置， P表示金额预置。

在键盘上输入欲加的预置气量或预置金额值，输入值依次显示在键盘显示器上（最多4个数字，是加气的整数部分）。

（例如：当前键盘显示器上显示L P，可进行金额预置，反之亦然）。

,若到预置值，即关阀结束加气。

若预置值过大，超过汽车可加气的最大值，则加满气后（根据流速判断，不管是否加到预置值）系统自动结束加气，加气结果保持在显示屏上。

预置加气结束后，预置值仍然保留在键盘显示器上，若需要以该预置值继续预置加气，出预置状态。

（四）键盘操作1 、查看功能查看功能在不加气时进行，通过直接按键进行查看。

a可直接在键盘显示器上显示当前密度，四位数，表示小数部分，密度范围为0.5000～0.6000。

则无显示。

b加气结果复显通过反复按键盘上单价键，可直接在显示屏上显示当次及最近50次加气值，第一行是加气量，第二行是加气金额，第三行是加气时的单价。

同时键盘显示器上最高位显示其次数代码0～50，表示从当次到上50次的次数，0代表当次，依次类推。

值，否则无显示。

c）小数部分。

显示总累的整数或小数部分时，键盘显示器的最高位显示总累标记1。

按第三次或小数部分时，键盘显示器上最高位显示班累标记2。

依此循环。

否则无显示。

d可直接在键盘显示器上显示当前版本号（含义见上电初始化描述），显示时间1s和当前单位代码（内容及含义见上电初始化描述），显示时间1s，然后恢复原来全灭的状态。

e)在加气过程中按“确认”键显示温度。

加气结束按“1”按“累计”键显示温度补偿。

2 、参数修改所有参数修改必须在非加气状态时，通过按键输入用户密码后进行。

----，再输入用户密码（默认0000，键盘显示器随按键次数依次显示0---）码H1，表示允许修改参数。

此时可输入功能键或功能码进行各项参数修改。

a）密度修改键盘显示器上显示当前密度，此时在键盘上可输入新密度，输入值依次显示在键盘显示器上，四位数，范围5000～6000（其它行灭），储存修改结果。

键盘显示器显示特殊码H1。

状态。

b）键盘显示器上显示当前单价，此时在键盘上可输入新单价（至少输入3个数字），输入值依次显示在键盘显示器上，范围小于等于99.99同时新的单价值显示在显示屏的第三行，第一行和第二行显示0.00。

键盘显示器显示特殊码H1。

状态。

c——班累清零在显示屏上显示本加气机的班累加气值（整数部分）。

此时在键盘上按0，键盘显示器上显示00，同时显示屏上显示的累计也变为0（总累不能清零）。

H1态。

3、功能设置在参数修改状态下，直接按数字键1～7时键盘显示器上交替显示输入的功能码（功能码前面有特殊字符L，显示在左面）和此功能码当前对应的值，交替时间1s。

输入选择码时，键盘显示器不再闪烁，而显示输入值，按各功能阐述如下。

a L2（加气过程显示选择）此功能是选择加气时键盘显示器是否显示流速值,键盘显示器交替显示功能码L2和当前选择码（默认为0）。

可选择0（不显示）或1（显示）自动退到参数修改状态。

b L4（提前关阀量选择）此功能可更改提前关阀量，键盘显示器交替显示功能码L4和当前值（三位数，默认值0.80）。

此时输入新值（范围10～255，代表0.10～2.55），依次显示在键盘显示器上，按注意：若当前提前关阀量太大，每次按20左右学习，最多12次。

c L5（用户密码修改）此功能可更改用户密码，键盘显示器交替显示功能码L5和0。
