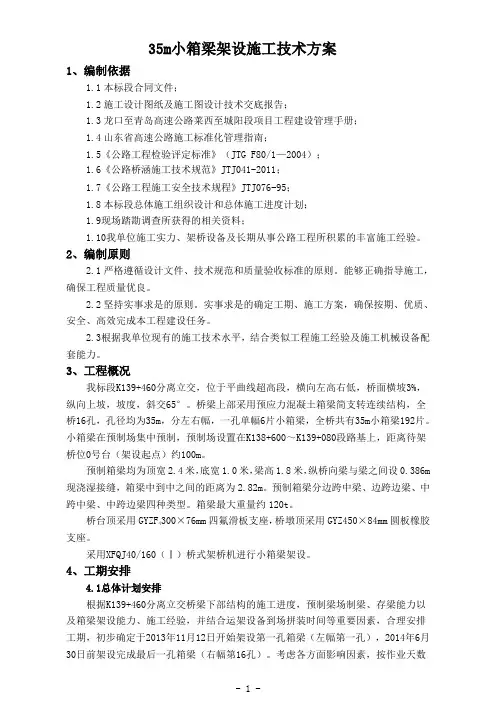

35m小箱梁架设施工技术方案

35m小箱梁架设施工技术方案1、编制依据1.1本标段合同文件；1.2施工设计图纸及施工图设计技术交底报告；1.3龙口至青岛高速公路莱西至城阳段项目工程建设管理手册；1.4山东省高速公路施工标准化管理指南；1.5《公路工程检验评定标准》（JTG F80/1—2004）；1.6《公路桥涵施工技术规范》JTJ041-2011；1.7《公路工程施工安全技术规程》JTJ076-95；1.8本标段总体施工组织设计和总体施工进度计划；1.9现场踏勘调查所获得的相关资料；1.10我单位施工实力、架桥设备及长期从事公路工程所积累的丰富施工经验。

2、编制原则2.1严格遵循设计文件、技术规范和质量验收标准的原则。

能够正确指导施工，确保工程质量优良。

2.2坚持实事求是的原则。

实事求是的确定工期、施工方案，确保按期、优质、安全、高效完成本工程建设任务。

2.3根据我单位现有的施工技术水平，结合类似工程施工经验及施工机械设备配套能力。

3、工程概况我标段分离立交，位于平曲线超高段，横向左高右低，桥面横坡3%，纵向上坡，坡度，斜交65°。

桥梁上部采用预应力混凝土箱梁简支转连续结构，全桥16孔，孔径均为35m，分左右幅，一孔单幅6片小箱梁，全桥共有35m小箱梁192片。

小箱梁在预制场集中预制，预制场设置在K138+600～K139+080段路基上，距离待架桥位0号台（架设起点）约100m。

预制箱梁均为顶宽2.4米，底宽1.0米，梁高1.8米，纵桥向梁与梁之间设0.386m 现浇湿接缝，箱梁中到中之间的距离为2.82m。

预制箱梁分边跨中梁、边跨边梁、中跨中梁、中跨边梁四种类型。

箱梁最大重量为中跨左外中梁，重量约120t。

桥台顶采用GYZF300×76mm四氟滑板支座，桥墩顶采用GYZ450×84mm圆板橡胶4支座。

采用XFQJ40/160（Ⅰ）桥式架桥机进行小箱梁架设。

4、工期安排4.1总体计划安排根据分离立交桥梁下部结构的施工进度，预制梁场制梁、存梁能力以及箱梁架设能力、施工经验，并结合运架设备到场拼装时间等重要因素，合理安排工期，初步确定于2013年11月12日开始架设第一孔箱梁（左幅第一孔），2014年6月30日前架设完成最后一孔箱梁（右幅第16孔）。

考虑各方面影响因素，按作业天数96天，平均每天架梁2片。

4.2运架设备组装安排2013年10月25日～2013年11月08日在预制梁场与分离立交0号桥台之间组装调试架桥机，2013年11月12日开始箱梁架设。

5、施工部署5.1组织机构项目经理部在本合同范围内，根据业主、监理工程师批准的施工方案，合理、及时调配和安排现场内物资、资金、人员和设备，在保证工程的安全、质量、工期的前提下，优质高效地完成施工生产任务。

根据架梁施工需要，组建专业运架队，运架队基本分为管理层和作业层。

管理层由项目部经理总体负责，总工负责全面技术、主管副经理负责施工组织实施，项目部部各职能部门全力配合，专业架梁队伍负责现场施工。

5.2劳动力配备情况根据架梁工作特点和现有设备情况，作业层主要由运梁班组和架梁班组两个班组组成，具体见下表。

5.3机械设备配备情况根据架梁施工工艺，本工程配备XFQJ40/160（Ⅰ）架桥机1台，运梁炮车1台，80t龙门吊2台，电焊机2台。

5.4施工用电现场临时用电从箱变接口引入施工现场，供电线路采用埋设电缆，接入工地配电箱。

低压供配电系统按三级配电、两级保护设置。

两级漏电保护器的设置合理，达到分级、分段保护的目的，每台用电设备有各自专用的开关箱，实行“一机一闸一一漏一箱”制，动力设备有接地接零保护,控制设备有短路保护、过载保护、断路保护及漏电保护。

机械旋转部位有防护罩。

6、架梁总体方案梁场采用2台80t龙门吊吊梁，通过运梁炮车送梁、喂梁，160t级架桥机架设完成，架桥机拼装在K139+460分离立交0号桥台小里程侧与预制场之间位置。

安装时左右幅全幅依次架设。

6.1架梁前准备工作6.1.2架梁设备拼装与试车架桥机由专业人员进行安装，检验合格，报安全监督部门报审备案后投入使用。

拼装步骤：（1）安放中横移轨道；（2）安放中托轮组；（3）拼装主梁；（4）拼装前框架梁；（5）拼装后上横梁；（6）拼装前支腿；（7）拼装后支腿；（8）拼装天车；（9）电器系统安装；（10）全面安检。

试车：在架桥机试车前，检查电动机的转向是否符合要求。

运行机构电动机转向相同，调整卷扬机制动瓦块与制动间隙，检查各减速机内油量是否充足，各个油嘴、油杯、油管是否畅通，待一切经检查确认正常后方可试车运转。

①空载试验提升小车空载沿纵导梁轨道来回行走数次，车轮无明显找滑现象。

启动制动正常可靠。

开动起升机构，空钩升降数次，开关动作灵敏准确。

把两台提升小车开至跨中，整机在前后5m范围内行走数次，启动，制动车轮不打滑，运行平稳。

②静载实验用一台提升小车停在桥机跨中，先起升额定负荷，再起升1.25倍额定负荷分别离地面100mm处，悬停10分钟后再卸去负荷，检查桥机纵导梁是否有残余变形，反复数次后，纵导梁不得有塑性变形，并恢复到稳定空载状态。

注意卷筒的排绳不得有紊乱现象，起升制动必须可靠，不得在下滑现象。

以1.1倍额定负荷使起升机构和提升小车在5m范围内反复运转，启动，各制动机构的制动器、电器控制灵敏、准确、可靠、纵导梁震动正常，机构运转平稳。

卸载后各机构和纵导梁无损伤和塑性变形。

6.1.3提梁前准备工作当盖梁达到设计强度100%时，经监理及现场技术人员检查合格后方可进行运输安装，安装前要求检查构件的外形尺寸，预埋件尺寸和位置，符合要求的构件方可使用；需要做的准备工作有：严格检查支座相应尺寸、对各部位几何尺寸丈量、梁体外观检查、梁体强度检验（梁体养护条件）、校验梁体预埋件位置，刷净表面灰渣、提前验收梁体安装后造成隐蔽不易检验的部位。

（1）机具准备安装架设前，应组织有关专业人员对使用的架桥机、吊装钢索、吊扣、滑车、电机、千斤顶等进行检查验收。

检查卷卷扬机绳索的牵引方向、校对卷扬机牵引力及滑轮组的穿索方式、检验卷扬机的摩擦制动器。

（2）测量放样1）架梁前进行桥墩复测。

放样支座垫石中心线、永久支座和临时支座中心线及梁端线。

以支座中心线为准，梁端线校核。

2）高程控制对垫石标高进行水准复测，确认无误后在垫石内外侧的墩顶部设置标高点，并用红油漆作明确标识。

架梁前布置临时支座，使临时支座顶面标高与梁底的设计标高一致，使得架梁工作落梁即到位。

（3）支座安装支座检验合格；安装前对桥台和墩柱盖梁轴线、高程及支座面平整度等进行再次复核；将垫石顶面清理干净，高程超限的在垫石顶凿毛清理，用干硬性水泥砂浆将支承面缺陷修补找平，并使其顶面标高符合设计要求。

1）永久支座：将设计支座中心点按轴线与法线方向制成十字线，分别标注在垫石及支座上，永久支座准确安放在支承垫石上，要求支座中心十字线与垫石中心十字线相重合。

安装时垫石要先凿毛，再用环氧树脂砂浆找平到垫石设计标高，然后将支座按标高就位，支座上的纵横轴线与垫石纵横轴线要对应；严格控制支座平整度，每块支座必须用铁水平尺测其对角线，误差超标应及时予以调整。

支座与支承面接触不脱空。

滑板式支座的不锈钢板表面不得有损伤、拉毛等缺陷，不锈钢板与上垫板采间断焊接固定。

四氟板支座表面用酒精擦干净，表面涂抹硅脂。

2）临时支座：箱梁先安装在临时支座上，临时支座顶面标高与永久支座顶面标高相齐平。

永久支座钢板直接与接头砼底部浇在一起。

待负弯矩钢绞线张拉后，再将临时支座拆除，将梁体重量由永久支座承受。

临时支座采用钢筒+砂结构，钢筒采用钢管外径φ325mm，壁厚6mm，上下封口钢板350×350×5mm，钢筒下铺砂垫层2~3cm，砂垫层外侧四周采用木框架封堵，木框架采用4cm×4cm木方制作，框架内部尺寸400mm×400mm。

临时支座安装后不得影响永久支座的安装和现浇段的施工。

测定临时支座安装高程，根据固定支座顶面高程和砂垫层压缩量调节钢筒下砂垫层的高度，使梁底高程达到设计要求。

砂垫层压缩量经试验检测：厚度2cm砂垫层，承受30t压力，沉降量3mm；厚度3cm砂垫层，承受30t压力，沉降量5mm；6.1.4提梁、运梁预制场2台80t跨度24m龙门吊移吊小箱梁，主梁吊装均采用捆绑式吊装。

吊点距梁端1.1m，施工时吊点附近应采取垫橡胶垫防止吊绳严重磨损，梁底棱角采用垫护铁防止对箱梁棱角破坏，运梁炮车停在0#桥台后的运梁便道上，运梁便道为石方填筑路基，经充分碾压密实，承载力能满足运梁炮车、架桥机重载运行的需要，不致引起不均匀沉降。

吊梁前要检查龙门架螺栓是否全部上紧好，杆件是否拼装正确，机械、电器控制装置、电力线路是否正常，将所有检查出来的问题进行整改后方可进行试吊。

吊装前先进行试吊。

利用运梁炮车将待安装的箱梁由预制场运送到架桥机后部主梁内，依次改用起吊天车吊运和安装梁。

运梁炮车在运梁时两平车都采用6m/min 的速度，当前起吊天车起吊梁后，起吊天车和后运梁平车都以3m/min 的速度运行直到后起吊天车起吊梁后，两天车以3m/min 的速度安装梁,此时喂梁工作完成,两运梁平车返回运梁。

(1)大钩试吊①空载试车⑴吊钩起落两次，并检查限位装置；⑵起吊小车来回两次，检查限位装置。

②轻载试吊吊重25吨，起吊小车处于横梁任意位置。

⑴吊钩起落两次，检查刹车装置；⑵起重小车来回走动两次，检查刹车装置。

③ 1.0倍荷载试吊和1.25倍荷载试吊跨中位置，重物离地面10cm，停车5分钟；分别检查卷扬机刹车装置；测量跨中挠度。

⑴吊重120t×1.0＝120t，吊重120t×1.25＝150t。

⑵检查卷扬机刹车装置；检查桥机纵导梁是否有残余变形，反复数次后，纵导梁不得有塑性变形，并恢复到稳定空载状态。

注意卷筒的排绳不得有紊乱现象，起升制动必须可靠，不得在下滑现象。

○4以1.1倍荷载使起升机构和提升小车在5m范围内反复运转，启动，各制动机构的制动器、电器控制灵敏、准确、可靠、纵导梁震动正常，机构运转平稳。

卸载后各机构和纵导梁无损伤和塑性变形。

吊重120t×1.1＝132t(2)试吊注意事项试吊宜选择在天气晴朗无雨，风力小于5级的情况下进行。

试吊前，技术负责人应向所有参加试吊人员交底，并明确分工，各负其责。

统一指挥，严格按试吊步骤进行试吊。

试吊重量必须准确，误差≤2%。

试吊后，严格办理各项签证手续。

轻载试吊完毕后，静载试吊前应测量龙门吊机跨中参照点高程，并作好记录。

在进行任何一项荷载试吊时，若龙门吊机出现其它异常现象，要立即查明原因。

在调整修复后，方可进行试吊。

(3)使用规则和注意事项龙门吊机经试吊合格，签证齐全后，可投入使用。
