通用振动标准-按轴承振幅的评定标准

按轴承振幅的评定标准

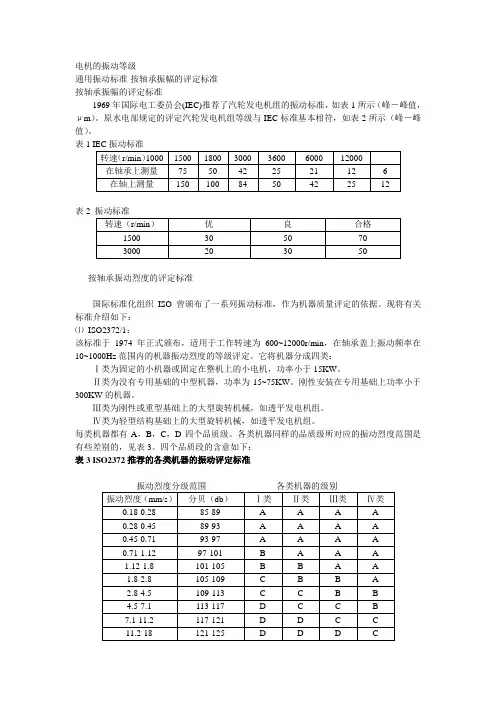

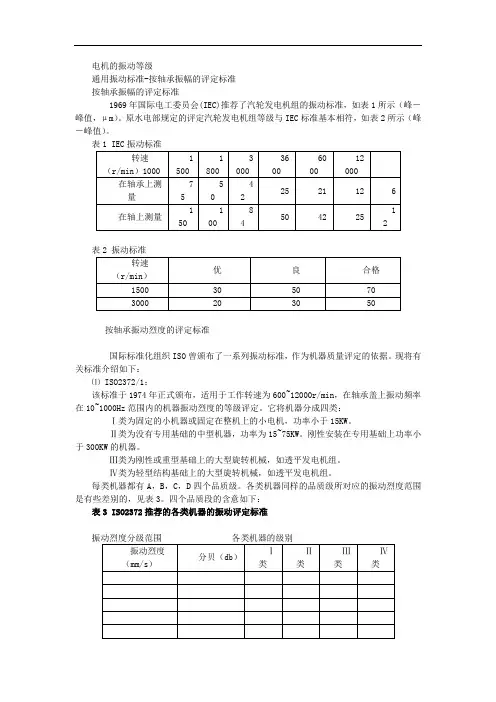

1969年国际电工委员会(IEC)推荐了汽轮发电机组的振动标准，如表1所示（峰－峰值，μm）。原水电部规定的评定汽轮发电机组等级与IEC标准基本相符，如表2所示（峰－峰值）。

表1 IEC振动标准

表2 振动标准

按轴承振动烈度的评定标准

国际标准化组织ISO曾颁布了一系列振动标准，作为机器质量评定的依据。现将有关标准介绍如下：

⑴ ISO2372/1：

该标准于1974年正式颁布，适用于工作转速为600~12000r/min，在轴承盖上振动频率在10~1000Hz范围内的机器振动烈度的等级评定。它将机器分成四类：

Ⅰ类为固定的小机器或固定在整机上的小电机，功率小于15KW。

Ⅱ类为没有专用基础的中型机器，功率为15~75KW。刚性安装在专用基础上功率小于300KW的机器。

Ⅲ类为刚性或重型基础上的大型旋转机械，如透平发电机组。

Ⅳ类为轻型结构基础上的大型旋转机械，如透平发电机组。

每类机器都有A，B，C，D四个品质级。各类机器同样的品质级所对应的振动烈度范围是有些差别的，见表3。四个品质段的含意如下：表3 ISO2372推荐的各类机器的振动评定标准

振动烈度分级范围各类机器的级别

A级：优良，振动在良好限值以下，认为振动状态良好。

B级：合格，振动在良好限值和报警值之间，认为机组振动状态是可接受的（合格），可长期运行。

C级：尚合格，振动在报警限值和停机限值之间，机组可短期运行，但必须加强监测并采取措施。

D级：不合格，振动超过停机限值，应立即停机。

振动烈度是以人们可感觉的门槛值0.071mm/s为起点，到71mm/s 的范围内分为15个量级，相邻两个烈度量级的比约为1.6，即相差4分贝。

⑵ ISO3945：

该标准为大型旋转机械的机械振动─现场振动烈度的测量和评定。在规定评定准则时，考虑了机器的性能，机器振动引起的应力和安全运行需要，同时也考虑了机器振动对人的影响和对周围环境的影响以及测量仪表的特性因素。

显然，在机器表面测得的机械振动，并不是在任何情况下都能代

表关键零部件的实际振动应力、运动状态或机器传递给周围结构的振动力。在有特殊要求时，应测量其它参数。表4给出了功率大于300KW、转速为600~12000转／分大型旋转机械的振动烈度的评定等级。

注：参考值10-5mm/s。

表4 ISO3945评定等级

振动烈度支持类型

该标准所规定的振动烈度评定等级决定于机器系统的支承状态，它分为刚性支承和挠性支承两大类，相当于ISO2372中的Ⅲ与Ⅳ类。对于挠性支承，机器—支承系统的基本固有频率低于它的工作频率，而对于刚性支承，机器─支承系统的基本固有频率高于它的工作频

率。

按轴振幅的评定标准

ISO7919/1《转轴振动的测量评定─第一部分总则》于1986年正式颁布。ISO/DIS79110-2《旋转机器轴振动的测量与评定─第二部分：大型汽轮发电机组应用指南》于1987年制订，它规定了50MW以上汽轮发电机组轴振动的限值，见表5和表6，分别适用于轴的相对振动与轴的绝对振动。

表中级段A，B，C的意义与前述相同。轴振动的测量应用电涡流传感器。

表5 汽轮机发电机组轴相对振动的限值（位移峰－峰值，单位μm）极段转速（r/min）

1500 1800 3000 3600

A 100 90 80 75

B 200 185 165 150

C 300 290 260 240

表6 汽轮机发电机组轴绝对振动的限值（位移峰－峰值，单位μm）极段转速（r/min）

1500 1800 3000 3600

A 120 110 100 900

B 240 220 200 180

C 385 350 300 290

有关轴承座与轴振动评定标准的几点说明：

⑴根据ISO2372及7919的规定，有以下两个准则应注意

准则一：在额定转速下整个负荷范围内的稳定工况下运行时，各轴承座和轴振动不超过某个规定的限值。

准则二：若轴承座振动或轴振动的幅值合格，但变化量超过报警限值的25％，不论是振动变大或者变小都要报警。因振动变化大意味着机组可能有故障，特别是振动变化较大、变化较快的情况下更应注意。

⑵根据我国情况，功率在50MW以下的机组一般只测量轴承座振动，不要求测量轴振动。功率在200MW以上的机组要求同时测量轴承座振动和轴振动。功率大于50MW、小于200MW的机组，要求测量轴承座振动，而在有条件情况下或在新机组启动及对机组故障分析时，则测量轴振动。

⑶轴承座振动与轴振动之间一般不存在一种固定的比例关系。这是因为两者振动与很多因素有关，如油膜参数，轴承座刚度，基础刚度等，一般可根据统计资料给出一个比例的变化范围。根据ISO资料，机组轴振动与轴承座振动的比例一般为2~6。

德国工程师协会1981年颁布了《透平机组转轴振动测量及评价》，简称VDI—2059，将机组振动状态分为良好、报警、停机三个等级，分别采用三个公式计算，转化后得到的轴相对振动如表7所示。表7 VDI-2059汽轮发电机组轴相对振动的限值（位移峰-峰值，单位μm）

转速（r/min）

1500 1800 3000 3600

良好 124 113 88 80报警 232 212 164 150停机 341 311 241 220
