emd 希尔伯特黄变换程序
希尔伯特黄变换信号处理

希尔伯特黄变换信号处理
希尔伯特黄变换(Hilbert Huang Transform,简称HHT)是一个信
号处理的方法,常常用于分析非线性和非平稳信号。
它是由黄其炎教
授于1996年开发的,因此也叫做黄变换。
HHT的主要目的是将复杂的信号分解成数个瞬时频率相近的固有模态
函数(Intrinsic Mode Function,简称IMF)。
IMF是自然界中任何非线性现象的基本构建块,因此它们的分析在很多领域都非常重要。
HHT算法通常包括以下几个步骤:
1. 将待处理的信号(无论是时域信号还是频域信号)分解成数个组成
部分,即IMF。
2. 对每个IMF进行希尔伯特变换,得到复信号。
3. 计算每个复信号在复平面上的相位角和振幅。
4. 根据每个IMF在时域上的相位角和振幅,重建原信号的相位角和振幅。
5. 最后,将所有IMF的相位角和振幅相加得到原信号的相位角和振幅。
HHT的优点在于它不需要对信号做任何假设或模型。
它可以处理时域
和频域的信号,非常适合于分析非线性和非平稳信号,例如心电图、语音、天气数据和金融数据等。
HHT也有一些缺点,比如计算复杂度比较高,有时候需要选择合适的参数来得到比较准确的结果。
总的来说,希尔伯特黄变换是一个非常有用的信号处理方法,可以帮助我们了解自然界中复杂的现象。
它在科学、工程和医学等领域都得到了广泛应用。
emd 希尔伯特黄变换程序

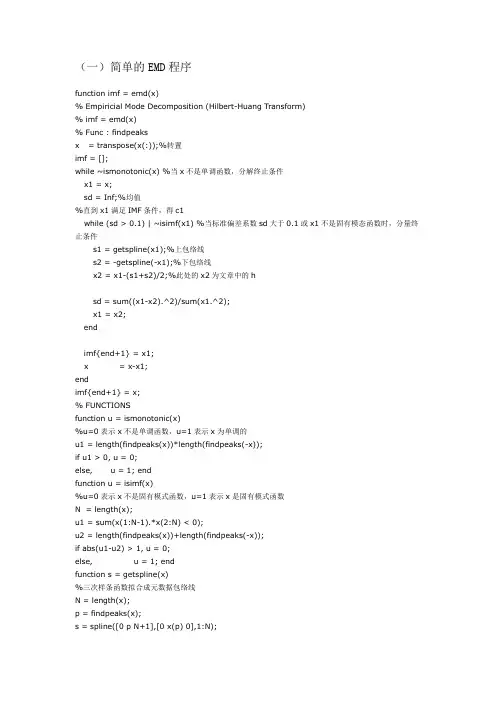

(一)简单的EMD程序function imf = emd(x)% Empiricial Mode Decomposition (Hilbert-Huang Transform)% imf = emd(x)% Func : findpeaksx = transpose(x(:));%转置imf = [];while ~ismonotonic(x) %当x不是单调函数,分解终止条件x1 = x;sd = Inf;%均值%直到x1满足IMF条件,得c1while (sd > 0.1) | ~isimf(x1) %当标准偏差系数sd大于0.1或x1不是固有模态函数时,分量终止条件s1 = getspline(x1);%上包络线s2 = -getspline(-x1);%下包络线x2 = x1-(s1+s2)/2;%此处的x2为文章中的hsd = sum((x1-x2).^2)/sum(x1.^2);x1 = x2;endimf{end+1} = x1;x = x-x1;endimf{end+1} = x;% FUNCTIONSfunction u = ismonotonic(x)%u=0表示x不是单调函数,u=1表示x为单调的u1 = length(findpeaks(x))*length(findpeaks(-x));if u1 > 0, u = 0;else, u = 1; endfunction u = isimf(x)%u=0表示x不是固有模式函数,u=1表示x是固有模式函数N = length(x);u1 = sum(x(1:N-1).*x(2:N) < 0);u2 = length(findpeaks(x))+length(findpeaks(-x));if abs(u1-u2) > 1, u = 0;else, u = 1; endfunction s = getspline(x)%三次样条函数拟合成元数据包络线N = length(x);p = findpeaks(x);s = spline([0 p N+1],[0 x(p) 0],1:N);-------------------------------------------------------------------------------- function n = findpeaks(x)% Find peaks.找到极值% n = findpeaks(x)n = find(diff(diff(x) > 0) < 0);u = find(x(n+1) > x(n));n(u) = n(u)+1;------------------------------------------------------------------------------------------ ---------------------------------------------------------------------------------------- function plot_hht00(x,Ts)% 双边带调幅信号的EMD分解% Plot the HHT.% plot_hht(x,Ts)%% :: Syntax% The array x is the input signal and Ts is the sampling period.% Example on use: [x,Fs] = wavread('Hum.wav');% plot_hht(x(1:6000),1/Fs);% Func : emd% Get HHT.clear all;close all;Ts=0.0005;t=0:Ts:1; % 采样率2000HZ% 调幅信号x=sin(2*pi*t).*sin(40*pi*t);s1 = getspline(x);%上包络线s2 = -getspline(-x);%上包络线x1 = (s1+s2)/2;%此处的x2为文章中的hfigure;plot(t,x);xlabel('Time'), ylabel('Amplitude');title('双边带调幅信号');hold on;plot(t,s1,'-r');plot(t,s2,'-r');plot(t,x1,'g');imf = emd(x);for k = 1:length(imf)b(k) = sum(imf{k}.*imf{k});th = angle(hilbert(imf{k}));d{k} = diff(th)/Ts/(2*pi);end[u,v] = sort(-b);b = 1-b/max(b);% Set time-frequency plots.N = length(x);c = linspace(0,(N-2)*Ts,N-1);%figure;for k = v(1:2)plot(c,d{k},'k.','Color',b([k k k]),'MarkerSize',3); hold on;set(gca,'FontSize',8,'XLim',[0 c(end)],'YLim',[0 50]);%设置x、y轴句柄xlabel('Time'), ylabel('Frequency');title('原信号时频图');end% Set IMF plots.M = length(imf);N = length(x);c = linspace(0,(N-1)*Ts,N);for k1 = 0:4:M-1figurefor k2 = 1:min(4,M-k1), subplot(4,1,k2), plot(c,imf{k1+k2});set(gca,'FontSize',8,'XLim',[0 c(end)]);title('EMD分解结果');endxlabel('Time');end(二)function imf = emd(x)% Empiricial Mode Decomposition (Hilbert-Huang Transform)% imf = emd(x)% Func : findpeaksx = transpose(x(:));%转置imf = [];while ~ismonotonic(x) %当x不是单调函数,分解终止条件x1 = x;sd = Inf;%均值%直到x1满足IMF条件,得c1while (sd > 0.1) | ~isimf(x1) %当标准偏差系数sd大于0.1或x1不是固有模态函数时,分量终止条件s1 = getspline(x1);%上包络线s2 = -getspline(-x1);%下包络线x2 = x1-(s1+s2)/2;%此处的x2为文章中的hsd = sum((x1-x2).^2)/sum(x1.^2);x1 = x2;endimf{end+1} = x1;x = x-x1;endimf{end+1} = x;% FUNCTIONSfunction u = ismonotonic(x)%u=0表示x不是单调函数,u=1表示x为单调的u1 = length(findpeaks(x))*length(findpeaks(-x));if u1 > 0, u = 0;else, u = 1; endfunction u = isimf(x)%u=0表示x不是固有模式函数,u=1表示x是固有模式函数N = length(x);u1 = sum(x(1:N-1).*x(2:N) < 0);u2 = length(findpeaks(x))+length(findpeaks(-x));if abs(u1-u2) > 1, u = 0;else, u = 1; endfunction s = getspline(x)%三次样条函数拟合成元数据包络线N = length(x);p = findpeaks(x);s = spline([0 p N+1],[0 x(p) 0],1:N);--------------------------------------------------------------------------------------------------------------------------------------------------------------- function n = findpeaks(x)% Find peaks.找到极值% n = findpeaks(x)n = find(diff(diff(x) > 0) < 0);u = find(x(n+1) > x(n));n(u) = n(u)+1;------------------------------------------------------------------------------------------ ---------------------------------------------------------------------------------------- function plot_hht00(x,Ts)% 双边带调幅信号的EMD分解% Plot the HHT.% plot_hht(x,Ts)%% :: Syntax% The array x is the input signal and Ts is the sampling period.% Example on use: [x,Fs] = wavread('Hum.wav');% plot_hht(x(1:6000),1/Fs);% Func : emd% Get HHT.clear all;close all;Ts=0.0005;t=0:Ts:1; % 采样率2000HZ% 调幅信号x=sin(2*pi*t).*sin(40*pi*t);s1 = getspline(x);%上包络线s2 = -getspline(-x);%上包络线x1 = (s1+s2)/2;%此处的x2为文章中的hfigure;plot(t,x);xlabel('Time'), ylabel('Amplitude');title('双边带调幅信号');hold on;plot(t,s1,'-r');plot(t,s2,'-r');plot(t,x1,'g');imf = emd(x);for k = 1:length(imf)b(k) = sum(imf{k}.*imf{k});th = angle(hilbert(imf{k}));d{k} = diff(th)/Ts/(2*pi);end[u,v] = sort(-b);b = 1-b/max(b);% Set time-frequency plots.N = length(x);c = linspace(0,(N-2)*Ts,N-1);%figure;for k = v(1:2)plot(c,d{k},'k.','Color',b([k k k]),'MarkerSize',3); hold on;set(gca,'FontSize',8,'XLim',[0 c(end)],'YLim',[0 50]);%设置x、y轴句柄xlabel('Time'), ylabel('Frequency');title('原信号时频图');end% Set IMF plots.M = length(imf);N = length(x);c = linspace(0,(N-1)*Ts,N);for k1 = 0:4:M-1figurefor k2 = 1:min(4,M-k1), subplot(4,1,k2), plot(c,imf{k1+k2}); set(gca,'FontSize',8,'XLim',[0 c(end)]);title('EMD分解结果');endxlabel('Time');endplot_hht00(x,Ts)只画出了时频图,没有三维图。
希尔伯特-黄变换说明及程序(标准程序)

目录∙ 1 本质模态函数(IMF)∙ 2 经验模态分解(EMD)∙ 3 结论∙ 4 相关条目∙ 5 参考文献∙ 6 外部链接[编辑]本质模态函数(IMF)任何一个资料,满足下列两个条件即可称作本质模态函数。
⒈局部极大值(local maxima)以及局部极小值(local minima)的数目之和必须与零交越点(zero crossing)的数目相等或是最多只能差1,也就是说一个极值后面必需马上接一个零交越点。
⒉在任何时间点,局部最大值所定义的上包络线(upper envelope)与局部极小值所定义的下包络线,取平均要接近为零。
因此,一个函数若属于IMF,代表其波形局部对称于零平均值。
此类函数类似于弦波(sinusoid-like),但是这些类似于弦波的部分其周期与振幅可以不是固定。
因为,可以直接使用希尔伯特转换,求得有意义的瞬时频率。
[编辑]经验模态分解(EMD)EMD算法流程图建立IMF是为了满足希尔伯特转换对于瞬时频率的限制条件之前置处理,也是一种转换的过程。
我们将IMF来做希尔伯特转换可以得到较良好的特性,不幸的是大部分的资料并不是IMF,而是由许多弦波所合成的一个组合。
如此一来,希尔伯特转换并不能得到正确的瞬时频率,我们便无法准确的分析资料。
为了解决非线性(non-linear)与非稳态(non-stationary)资料在分解成IMF时所遇到的困难,便发展出EMD。
经验模态分解是将讯号分解成IMF的组合。
经验模态分解是借着不断重复的筛选程序来逐步找出IMF。
以讯号为例,筛选程序的流程概述如下:步骤 1 : 找出中的所有局部极大值以及局部极小值,接着利用三次样条(cubic spline),分别将局部极大值串连成上包络线与局部极小值串连成下包络线。
步骤 2 : 求出上下包络线之平均,得到均值包络线。
步骤 3 : 原始信号与均值包络线相减,得到第一个分量。
步骤 4 : 检查是否符合IMF的条件。
matlab hht变换代码

matlab hht变换代码
在MATLAB中,可以使用以下代码实现希尔伯特-黄变换(HHT):
% 读取信号
Fs = 1000; % 采样频率
t = (0:1/Fs:length(x)-1/Fs); % 时间向量
x = sin(2*pi*50*t) + sin(2*pi*120*t); % 合成信号
% 希尔伯特-黄变换
[imf,t,A,f] = eemd(x,5); % 使用EEMD方法进行HHT变换
% 绘制原始信号和IMFs
figure;
subplot(2,1,1);
plot(t,x);
title('原始信号');
subplot(2,1,2);
for k = 1:length(imf)
plot(t,imf(k));
end
title('IMFs');
在上述代码中,x是一个合成信号,它由两个正弦波组成。
使用eemd函数对信号进行希尔伯特-黄变换,该函数使用经验模式分解(EMD)方法进行分解。
eemd函数的输出包括:
●imf:固有模式函数(IMFs)
●t:时间向量
●A:每个IMF的瞬时幅度
●f:每个IMF的瞬时频率
最后,使用subplot和plot函数绘制原始信号和IMFs。
希尔伯特黄变换和经验模态分解

希尔伯特黄变换和经验模态分解下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!希尔伯特黄变换和经验模态分解:理论与应用导言希尔伯特黄变换(Hilbert-Huang Transform,HHT)和经验模态分解(Empirical Mode Decomposition,EMD)是近年来在信号处理领域备受关注的两大方法。
以希尔伯特-黄转换法为GPS接收机抑制调频干扰

任何一個資料序列,滿足下列兩個條件即可稱作本質模態函數(IMF)。
5
1. 在整個資料中,局部極大值(local maxima)及局部極小值(local minima)的數目 之和必須與零交越點(zero crossing)的數目相等或是最多只能差 1。 2. 在任一時間點上,由局部極大值所定義的上包絡線(upper envelope)與局部 極小值所定義的下包絡線(lower envelope)之平均值為零。
3
II. GPS 訊號特性與接收機架構 在 GPS 訊號方面[1],其通訊方法是採用展頻通訊的系統,而此展頻碼 可分為 C/A 碼(Coarse/Acquisition Code)及 P 碼(Precision Code),P 碼是用以提供精 確定位服務,一般限用於美國軍方和政府單位,C/A 碼則開放給民間使用。 而 C/A 碼和 P 碼的碼率(chip rate)分別是 1.023MHz 及 10.23MHz。衛星所傳送的 定位資訊是 50Hz 的二位元訊號,該訊號會乘上展頻碼以達到展頻之目的, 之後乘上載波,將展頻後的訊號調變至 L1 及 L2 的通道頻帶後,再將訊號發 射出去,而 L1 及 L2 的頻率分別為 1575.42MHz 及 1227.60MHz。 在此我們僅考慮 GPS 訊號乘上 C/A 碼調變至 L1 的通道頻帶,將傳送的 訊號以數學式表示為
(6)
接著將 r1 t 當作新的資料,重複經由篩選程序解析出第二個 IMF 分量 c2 t , 並將其由 r1 t 中減去,以得到新的殘餘量 r2 t 。如此重複分解 n 次
r2 t r1 t c2 t r3 t r2 t c3 t rn t rn 1 t cn t
用希尔伯特黄变换(HHT)求时频谱和边际谱

【原创】用希尔伯特黄变换(HHT 求时频谱和边际寒假将至,精心将自己最近做的东西总结了一下,能跟大家分享讨论是我的荣幸 源代码也贴出来了,希望大家能提出宝贵意见~顺祝大家寒假快乐,新年快乐 1.什么是HHTHHT 就是先将信号进行经验模态分解(EMD 分解),然后将分解后的每个IMF 分 量进行Hilbert 变换,得到信号的时频属性的一种时频分析方法。
2.EMD 分解的步工1^1,*-1(0- 12SD = ~y -------------z is ⑴ r :-05(/)-q(Z) = /;(/)EMD分解的流程图如下:3.实例演示给定频率分别为10Hz和35Hz的两个正弦信号相叠加的复合信号,采样频率fs=2048Hz 的信号,表达式如下:y=5sin(2*pi*10t)+5*sin(2*pi*35t)(1)为了对比,先用fft对求上述信号的幅频和相频曲线。
复制内容到剪贴板代码:fun cti on fftfenxi clear;clc;N=2048;%fft默认计算的信号是从0开始的t=li nspace(1,2,N);deta=t(2)-t(1);1/detax=5*si n(2*pi*10*t)+5*si n( 2*pi*35*t);% N仁256;N2=512;w1=0.2*2*pi;w2=0.3*2*pi;w3=0.4*2*pi;%x=(t>=-200&t<=-200+N1*deta).*si n(w1*t)+(t>-200+N1*deta&t<=-200+N2*det a).*si n(w2*t)+(t>-200+N2*deta&t<=200).*si n(w3*t);y = x;m=0:N-1;f=1./(N*deta)*m;% 可以查看课本就是这样定义横坐标频率范围的济面计算的丫就是x(t)的傅里叶变换数值%Y=exp(i*4*pi*f).*fft(y)% 将计算出来的频谱乘以exp(i*4*pi*f) 得到频移后[-2,2]之间的频谱值Y=fft(y);z=sqrt(Y.*conj(Y));plot(f(1:100),z(1:100));title(' 幅频曲线')xia ngwei=a ngle(Y);figure(2)plot(f,xia ngwei)title(' 相频曲线')figure(3)plot(t,y,'r')%axis([-2,2,0,1.2])title(' 原始信号')H站惜号(2) 用Hilbert 变换直接求该信号的瞬时频率复制内容到剪贴板代码:clear;clc;clf;%假设待分析的函数是z=t A3N=2048;%fft 默认计算的信号是从0开始的t=li nspace(1,2,N);deta=t(2)-t(1);fs=1/deta; x=5*si n(2*pi*10*t)+5*sin( 2*pi*35*t);z=x; 6D0D4CQ _ALi W 20 i | .qwM atlib. c:n用且由样;hx=hilbert(z); xr=real(hx);xi=imag(hx);%计算瞬时振幅sz=sqrt(xr.A2+xi.A2);%计算瞬时相位sx=a ngle(hx);%计算瞬时频率dt=diff(t);dx=diff(sx);sp=dx./dt;plot(t(1:N-1),sp) title(' 瞬时频率')小结:傅里叶变换不能得到瞬时频率,即不能得到某个时刻的频率值。
用希尔伯特黄变换(HHT)求时频谱和边际谱

用希尔伯特黄变换(HHT)求时频谱和边际谱1.什么是HHT?HHT就是先将信号进行经验模态分解(EMD分解),然后将分解后的每个IMF分量进行Hilbert变换,得到信号的时频属性的一种时频分析方法。
2.EMD分解的步骤。
EMD分解的流程图如下:3.实例演示。
给定频率分别为10Hz和35Hz的两个正弦信号相叠加的复合信号,采样频率fs=2048Hz的信号,表达式如下:y=5sin(2*pi*10t)+5*sin(2*pi*35t)(1)为了对比,先用fft对求上述信号的幅频和相频曲线。
代码:function fftfenxiclear;clc;N=2048;%fft默认计算的信号是从0开始的t=linspace(1,2,N);deta=t(2)-t(1);1/detax=5*sin(2*pi*10*t)+5*sin(2*pi*35*t);% N1=256;N2=512;w1=0.2*2*pi;w2=0.3*2*pi;w3=0.4*2*pi;%x=(t>=-200&t<=-200+N1*deta).*sin(w1*t)+(t>-200+N1*deta&t<=-200+N2*det a).*sin(w2*t)+(t>-200+N2*deta&t<=200).*sin(w3*t);y = x;m=0:N-1;f=1./(N*deta)*m;%可以查看课本就是这样定义横坐标频率范围的%下面计算的Y就是x(t)的傅里叶变换数值%Y=exp(i*4*pi*f).*fft(y)%将计算出来的频谱乘以exp(i*4*pi*f)得到频移后[-2,2]之间的频谱值Y=fft(y);z=sqrt(Y.*conj(Y));plot(f(1:100),z(1:100));title('幅频曲线')xiangwei=angle(Y);figure(2)plot(f,xiangwei)title('相频曲线')figure(3)plot(t,y,'r')%axis([-2,2,0,1.2])title('原始信号')(2)用Hilbert 变换直接求该信号的瞬时频率代码:clear;clc;clf;%假设待分析的函数是z=t^3N=2048;%fft 默认计算的信号是从0开始的t=linspace(1,2,N);deta=t(2)-t(1);fs=1/deta;x=5*sin(2*pi*10*t)+5*sin(2*pi*35*t);z=x;hx=hilbert(z);xr=real(hx);xi=imag(hx);%计算瞬时振幅sz=sqrt(xr.^2+xi.^2);%计算瞬时相位sx=angle(hx);%计算瞬时频率dt=diff(t);dx=diff(sx);sp=dx./dt;plot(t(1:N-1),sp)title('瞬时频率')小结:傅里叶变换不能得到瞬时频率,即不能得到某个时刻的频率值。
