青海第五中学光伏设计方案
5mw光伏电站设计方案
5mw光伏电站设计方案5MW光伏电站设计方案光伏电站是一种利用光能进行发电的设施，具有环保、可再生、持久高效等特点。
光伏电站的规模及设计对于发电效益和运营成本具有重要影响。
本文将介绍一种5MW光伏电站的设计方案，并说明其主要设备、投资状况及运营方案。
一、选址与土地开发光伏电站需要选择阳光充足的地点。
在选址方面，应优先选择平整土地且没有大面积阴影遮挡的区域，以保证光伏板能够全天候正常发电。
此外，选址还需考虑到电网连接方便性和地方政府政策支持等因素。
二、光伏组件安装5MW光伏电站需要安装大量的光伏组件，以捕获太阳能并转化为电能。
在安装方面，可以选择地面安装或屋顶安装。
地面安装一般需要进行基础工程建设，包括建设支架和混凝土基础等。
屋顶安装则需要考虑屋顶的承重能力和防水等问题。
根据现有技术，建议采用透光玻璃太阳能电池组件，以提高发电效率和美观度。
三、逆变器及电力系统逆变器是将直流电转化为交流电的设备，适用于将太阳能转化为电力注入电网。
对于5MW光伏电站，可选择集中式逆变器或分布式逆变器。
集中式逆变器适用于规模较大、电力输出需求较高的场合；分布式逆变器适用于规模较小、便于维护和监控的场合。
逆变器的选择需根据具体情况进行权衡。
四、投资状况光伏电站的投资主要包括设备采购、土地租赁、工程建设等方面。
设备采购主要包括光伏组件、逆变器、配电箱、电缆等。
土地租赁费用需要根据具体规模和地区进行预估。
工程建设费用则涉及到基础工程建设和安装调试等方面。
五、运营方案光伏电站的运营方案主要涉及到以下几个方面：1. 运行管理：建立定期检查和维护的计划，确保光伏组件的正常运行和发电效率；2. 接入电网：与当地电力公司进行接入电网的协商和签署购电协议，将发电收入最大化；3. 数据监测：建立监测系统，对发电量、发电效率、设备故障等进行实时监测和记录，以便及时进行维修和调整；4. 安全管理：制定安全管理方案，确保工作人员的安全，并防止光伏组件被盗、损坏等事故发生。
3mw太阳能光伏发电技术方案
阵列基础设计53
5.9光伏发电厂接地网及电缆沟53
6.施工组织设计64
6.1施工组织实施方案64
6.1.1电站土建工程64
6.1.2设备生产、采购及运输65
6.1.3安装、测试、试运行及现场培训65
6.2施工进度安排66
6.3设备及材料进场计划66
6.3.1土建部分67
6.3.2太阳能光伏发电设备部分67
我国能源供应状况为煤炭比重过大，环境压力沉重；人均能耗远低于世界平均水平，能源技术落后，系统效率低，产品能耗高，资源浪费大。我国能源供应面临严峻挑战：一是能源决策国际环境复杂化，对国外石油资源依存度快速加大，二是化石能源可持续供应能力遭遇严重挑战。长远来看，能源资源及其供应能力将对我国能源系统的可持续性构成严重威胁。显然，从能源资源、环境保护的角度，如此高的能源需量，如果继续维持目前的能源构架是绝对不可行的。因此，在大力提高能效的同时，积极开发和利用可再生能源，特别是资源量最大，分布最普遍的太阳能将是我国的必由之路。
1综合说明
1.1项目概况
1.1.1项目名称
青海省共和县30MWP并网光伏电站项目
设计单位
北京远东科能国际电气工程有限公司
青海省共和县
1.2报告编制原则及依据
（1）认真贯彻国家能源相关的方针和政策，符合国家的有关法规、规范和标准。
（2）对厂址进行合理布局，做到安全、经济、可靠。
（4）充分体现社会效益、环境效益和经济效益的和谐统一。
1.6.2我国电力供需现状及预测
2005年，全国发电装机容量达到5.0841亿千瓦，同比增长14.9%。其中，水电达到1.1652亿千瓦，约占总容量22.9%；火电达到3.8413亿千瓦，约占总容量75.6%；全国发电量达到24747亿千瓦时，同比增加2804亿千瓦时，增速12.8%。
青海40MW太阳能光伏并网电站电气设计
青海40MW太阳能光伏并网电站电气设计作者：胡杨指导老师：宁联辉摘要：本文对青海40MW太阳能光伏并网电站电气一次设计以及线路继电保护的全面设计说明，其中包括主接线设计，短路电流计算，设备的选型及校验，所用电系统设计，防雷保护设计，配电装置布置设计以及线路的继电保护设计。
经过对原始资料的分析，初步确立了太阳能电池板和逆变器的型号，以及电源的汇流方式，并且确立了主接线的方案，电站一共分为两个电压等级，110kV和10kV等级，主接线方案中110kV等级上采用单母线的接线形式，10kV电压等级采用的是户内电压柜的单母线分段的接线方式。
极大的提高了该方案的经济性、可靠性及灵活性。
此外，10KV侧出线以及二次侧的电源全部采用地下电缆。
在本设计中，对上述两种方案进行了短路电流的计算和设备的选型及校验，其中短路电流的计算包括周期分量、非周期分量、冲击电流、短路容量及各种不对称短路的电流进行了较为详细的计算。
在选型过程中，10KV侧使用了高压开关柜，校验时对两种方案的热效应分别采用了辛普生法和等值时间法的不同计算方法。
在线路保护计算设计部分，110KV的线路均采用了南瑞继电保护电气有限公司研制开发的RCS-90系列微机型高压线路成套保护装置，这种保护动作速度快，误差小，运行维护及整定简单，方便可靠，不受运行方式限制，代表着今后电力系统继电保护发展的方向。
关键字：电气一次主接线短路电流线路保护Abstract:In this paper, the time the design of the Qinghai 40MW solar photovoltaic grid power plant electrical and comprehensive design of the line relay instructions, including the main wiring design, short circuit current calculation, equipment selection and calibration, power system design, lightning protection design distribution plant layout design and circuit protection design.Analysis of raw data, initially established a model of the solar panels and inverter, as well as the power of convergence, and to establish a program of the main wiring, power plants and a total of two voltage levels, 110kV and 10kV level, the main wiring wiring form of single-bus 110kV rating program, the 10kV voltage level is a single bus section of the indoor voltage cabinet wiring. Greatly improves the economic, reliability and flexibility of the program. In addition, the 10KV side of the outlet and the secondary side of power used in all underground cables.In this design, these two programs, short-circuit current calculation and the selection of equipment and calibration, short circuit current calculation, including a periodic component, non-periodic components, the impact of current, short circuit capacity and a variety of asymmetric short-circuit The current in a more detailed calculation. In the selection process, the 10KV side using the high voltage switchboard, checksum when the thermal effects of the two options were calculated using the Simpson method and the equivalent time method.Calculate the design part of the line protection, The 110KV the lines are used the NARI protection Electric Co., Ltd. developed the RCS-90 series microprocessor-based high-voltage line complete sets of protective devices, such protection movement speed, the error is small, operation and maintenance and tuning simple, convenient and reliable, from the run way limit, representing the future direction of development of power system protection.Keywords: The primary electric design main connection Short-circuit current Line Protection2008届电气工程及其自动化（电力）专业毕业论文目录第1章绪论 (1)1.1选题的目的及意义 (1)1.2本课题在国内外的研究状况及发展趋势 (2)1.2.1研究现状 (2)1.2.2发展趋势 (3)第2章太阳能组件和逆变器的选择 (6)2.1 太阳能电池组件的选择 (6)2.2并网逆变器的选择 (8)2.3 逆变器集成方式 (9)第3章主接线方案的选择 (10)3.1 原始资料分析 (10)3.2 主接线方案的拟定 (10)第4章厂用电设计 (15)第5章主变选择以及短路电流计算 (17)5.1 主变压器的选择 (17)5.1.1 110kV/10.5kV变压器的选择 (17)5.1.2 其余变压器的选择 (19)5.2 短路电流计算 (19)5.2.1 概述 (19)5.2.2 计算假定条件和一般规定 (20)5.2.3 三相对称短路计算步骤 (21)5.2.4 非对称短路计算 (24)第6章主要电气设备的选型 (27)6.1 电气设备选择的原则 (27)6.1.1 电气设备选择的一般原则 (27)6.1.2 技术条件 (27)6.1.3 对断路器和隔离开关的特殊要求 (29)6.2 主要电气设备的选择与校验 (30)6.2.1 110kV母线的选择 (30)胡杨：青海省40MVp光伏并网电站电气设计6.2.2 10.5kV母线的选择 (31)6.2.3 110kV母线进线与出线断路器和隔离开关的选择 (32)6.2.4 110kV母线电流互感器和电压互感器的选择 (33)6.2.5 10.5kV母线电压互感器和出线电流互感器的选择 (34)6.2.6 变压器中性点接地侧的电流互感器选择 (35)6.2.7 10.5kV母线断路器和隔离开关的选择 (36)6.2.8 避雷器的选择 (37)第7章配电装置布置及绘图 (39)7.1 配电装置的总体设计原则 (39)7.2 配电装置的设计要求 (39)7.3 配电装置图的绘制原则 (39)第8章继电保护 (40)8.1 概述 (40)8.2 110kV线路保护设计 (41)8.3 RCS-941A线路保护成套装置简介 (44)8.4 110kV线路保护的整定计算 (49)8.5 110kV母线保护 (55)8.5.1 母线保护装置选择及保护配置 (56)8.5.2 保护原理 (56)8.5.3 保护整定定值 (57)8.6 变压器组保护及配置 (58)8.6.1 保护装置 (58)8.6.2变压器差动保护 (59)8.6.3 变压器相间短路后备保护 (60)总结 (62)致谢 (63)参考文献 (64)附录清单 (65)2008届电气工程及其自动化（电力）专业毕业论文第1章绪论1.1选题的目的及意义太阳能的热能利用和光能利用是其两个最重要的应用领域，是由太阳能的特殊性所决定的，包括储量巨大、不会枯竭、清洁能源、不受地域限制。
青海省光伏项目开发建设指南

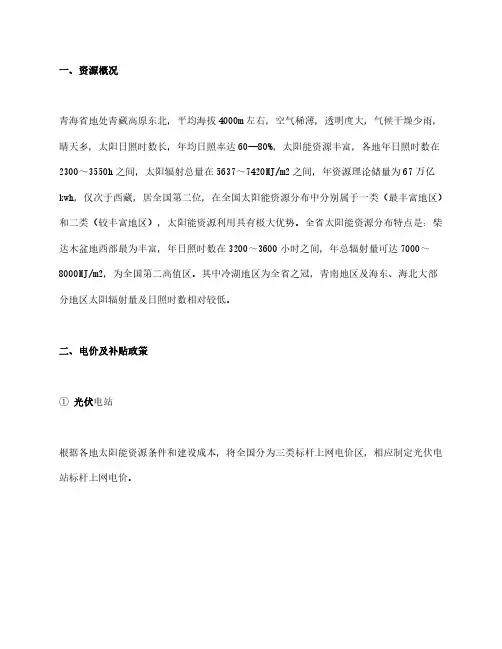

一、资源概况

青海省地处青藏高原东北，平均海拔4000m左右，空气稀薄，透明度大，气候干燥少雨，晴天多，太阳日照时数长，年均日照率达60—80%，太阳能资源丰富，各地年日照时数在2300～3550h之间，太阳辐射总量在5637～7420MJ/m2之间，年资源理论储量为67万亿kwh，仅次于西藏，居全国第二位，在全国太阳能资源分布中分别属于一类（最丰富地区）和二类（较丰富地区），太阳能资源利用具有极大优势。
全省太阳能资源分布特点是：柴达木盆地西部最为丰富，年日照时数在3200～3600小时之间，年总辐射量可达7000～8000MJ/m2，为全国第二高值区。
其中冷湖地区为全省之冠，青南地区及海东、海北大部分地区太阳辐射量及日照时数相对较低。
二、电价及补贴政策
①光伏电站
根据各地太阳能资源条件和建设成本，将全国分为三类标杆上网电价区，相应制定光伏电站标杆上网电价。
表1：全国光伏电站标杆上网电价
②分布式光伏
对分布式光伏发电实行按照全电量补贴的政策，电价补贴标准为每千瓦时0.42元（含税，下同），通过可再生能源发展基金予以支付，由电网企业转付；其中，分布式光伏发电系统自用有余上网的电量，由电网企业按照当地燃煤机组标杆上网电价收购。
青海省目前暂无针对光伏项目的地方性电价补贴政策。
