通风工程课程设计说明书
工业通风课程设计说明书
工业通风课程设计说明书课程目标本课程的目标是让学生掌握工业通风的基本概念、原理和设计方法，能够对工业通风系统进行分析、评估和优化设计，提高工业生产环境的空气质量，保障工人的健康和安全。
课程内容本课程主要包括以下内容：1. 工业通风的基本概念介绍工业通风的定义、分类和作用，让学生了解各种通风方式的特点和应用范围。
2. 工业通风的原理介绍工业通风的气流规律、热量传递规律和湿度控制规律，让学生了解通风系统的物理原理，并能够根据实际情况进行通风系统的计算和设计。
3. 工业通风的设计方法介绍工业通风系统的设计流程和方法，包括需求调查、通风参数计算、风机选型、管道布置、噪声和震动控制等方面，并借助案例分析和实例演练让学生掌握具体的设计技能。
4. 工业通风系统的评估和优化介绍工业通风系统的性能评估和优化方法，包括工艺流程优化、设备升级、控制系统改进等方面，并结合实际案例让学生了解工业通风系统的维修和管理技能。
课程任务本课程设计要求学生按照一定的要求进行工业通风系统的设计和优化，要求包括以下内容：1. 工业通风系统调查报告学生需要对某个具体的工业生产现场进行调查和分析，包括环境情况、生产工艺、通风系统现状等方面，并编写调查报告。
2. 工业通风系统设计方案结合调查报告和课程所学，学生需要对工业通风系统进行设计和方案优化，需要包括计算书、施工图和设计报告。
3. 工业通风系统维护和管理方案学生需要针对设计方案中所提到的工业通风系统进行维护和管理方案的书写，包括维修和保养计划、设备更新计划、质量监控方案等。
计分方法学生课程成绩的计分方法分为以下三个方面：1. 课堂表现：40%包括学生在授课过程中的出勤、发言、讨论和思考等方面的表现。
2. 课程设计：40%包括学生针对具体工业通风系统进行的调查、设计和方案优化。
3. 考试：20%包括学生对课程知识点的掌握程度和理解深度，考试方式为闭卷笔试。
参考文献1.《通风与空调》，李国华。
通风工程课程设计说明书
课程设计说明书课程名称:通风工程课程设计课程代码:题目:国色天香四期通风及防排烟设计学生姓名:杨宇学号: 312012********* 年级/专业/班: 2012 建环 1班学院(直属系) :****:**通风工程课程设计任务书学院名称：能源与环境学院专业：建筑环境与设备工程年级：2012级1设计题目：国色天香四期通风及防排烟设计由老师提供的建筑图纸定具体的题目2主要内容根据所给的车库或建筑平面图图纸，完成车库或地下层及楼梯间等的通风及防排烟设计。
主要内容包括：1)确定通风方式、防排烟分区、划分系统2)计算送排风风量及排烟量3)布置通风系统及防排烟系统的管道4)绘制通风网路的布置图或系统轴测投影图5)气流组织计算6)对各管段进行编号，确定标准长度和风量7)采用假定流速法选择风管的风速8)确定各管段的断面尺寸9)管道上相应的防火阀等阀门的设置10)计算各管段的阻力和网路的总压损11)选择各系统风机型号和选配相应的电动机12)设备消声、隔振措施及其他需说明的问题：如通风管道安装施工工艺要求、制定操作规程或技术管理办法13)绘制相关的设计图纸3具体要求根据建筑图纸，划分防火及排烟分区，设计通风和防排烟系统。
掌握系统的划分，布置送、排风及防排烟管道系统，末端设备和风道的选择计算和描述，确定阀门、风口等部件的型式，计算风管的断面尺寸和阻力，确定排风、排烟风机及送风风机的动力消耗和选型，制定系统的技术管理办法。
根据工作量的大小，设计可以包括车库的通风防排烟设计、地下室的设备用房间及楼梯间的防烟通风设计等。
4主要技术路线提示根据建筑平面图划分系统；然后根据通风要求确定送、排风量，布置管道；绘制通风网路的布置图，对各管段进行编号，用假定流速法确定管道尺寸，计算各管段的阻力和网路的总压损，选择相关设备；划分排烟分区，确定系统方案并进行设备选型，设置相应的阀门。
5进度安排收集资料，了解设计过程——2天；通风及防排烟系统设计—— 5天；图纸绘制——2天；撰写课程设计说明书——2天；设计检查和修改——2天。
通风课程设计说明书讲解
北京市华燕办公楼通风空调工程设计摘要：本设计为沈阳市华燕办公楼采暖和空调工程设计，总建筑面积为2079m2。
一共5层，无地下层，层高4.5m,窗高2m；标准层和顶层为大活动室和小活动室。
按照一般计算负荷的方法，采用热负荷法计算建筑物的热负荷，采用冷负荷系数法计算建筑物的热、湿负荷，考虑到建筑物的结构和使用功能方面，在设计采暖系统时，采用上供下回单管顺流的采暖系统；在设计空调水系统时，采用风机盘管加独立新风系统一种。
然后，进行风机盘管、新风处理设备、冷冻机组等的选型和风管和水管的水力计算，系统压损等等。
毕业设计是教学计划中一个重要的教学环节，是培养我们运用所学的基础理论、基本知识和基本技能分析解决实际问题能力的一个重要环节。
通过设计综合运用和深化所学专业理论知识，培养独立工作能力，分析解决一般工程实际问题的能力，使我们受到工程技术和科学研究的基本训练。
关键词：空调系统；冷负荷；水力计算；独立新风系统；风机盘管目录第一章工程概况 .................................. 1.1引言1 1.2课程设计任务书第二章 方案的比较及论证 ............................ 2.1集中式空调系统的比较 (8)2.2方案的选择 ......................... (10)第三章空调负荷计算 ....................3.1 负荷的计算 ............................................ 13 (13)3.1.1 冷负荷的计算 ................. (13)3.1.2热负荷的计算 ................. (16)3.2空调负荷计算 .......................................... 18 第四章空气处理过程 ....................4.1新风量的确定方法 ...................................... 23 (23)4.2送风状态和送风量的确定 ............ . (24)4.3空气处理过程计算 ........................................ 24 第五章空气处理设备的选择 ............................. 28 5.1 空调机组的选型 (28)5.1.1新风机组的选择 ............................................... (28)5.2房间风机盘管的选择 ...................... (29)第六章气流组织设计 ......................... .. (35)6.1送、回风口的选择、布置 ................. (35)6.2送、回风口的选型 ........................ (36)第七章空调风管水力计算 ..................... .. (37)7.1计算方法 .................................................. 37 7.2计算说明 ................................ (38)第八章空调水系统的设计计算 ................. . (39)8.2 水管的水力计算 ......................................... 43 8.2.1计算依据 .............................. (43)8.2.3压力损失的构成 ........................ (43)8.2.3 水利计算 .............................. (43)8.3冷凝水管路系统的设计与管径的确定 ... (46)第九章空调系统的消声与隔振 ................. (54)9.1空调风系统的消声 ........................ (54)9.2空调装置的防振 ............................................ 54 9.3消声设备选型 ............................ (54)9.4设备机房噪声控制设计的主要措施 (55)第十章技术经济分析 (61)第十一章结论 (62)参考文献 (63)北京市华燕办公楼采暖和空调工程设计第一章工程概况1.1引言随着我国经济的发展，人民生活水平大幅提高，对空调的需求也越来越大。
办公楼通风工程课程设计
办公楼通风工程课程设计一、课程目标知识目标：1. 学生能够理解并掌握办公楼通风工程的基本原理和关键概念，如通风方式、空气流动特性等。
2. 学生能够了解并描述不同类型通风系统的优缺点，以及其在办公楼中的应用。
3. 学生能够掌握办公楼通风工程中的关键参数计算方法，如风量、风速等。
技能目标：1. 学生能够运用所学知识，分析办公楼通风需求，并设计出合理的通风方案。
2. 学生能够运用相关软件或工具，进行办公楼通风系统的模拟与优化。
3. 学生能够通过团队协作，完成通风工程项目的方案设计和汇报。
情感态度价值观目标：1. 学生培养对通风工程领域的兴趣，激发学习热情，提高自主学习能力。
2. 学生树立环保意识，关注室内空气质量，认识到通风工程在改善办公环境中的重要性。
3. 学生在团队协作中，培养沟通能力、协作精神和责任感。
分析课程性质、学生特点和教学要求：本课程为建筑环境与能源应用工程专业的一门实践性课程，旨在让学生掌握办公楼通风工程的设计方法和实践技能。
考虑到学生已具备一定的专业基础知识，课程目标注重培养学生的实际操作能力和团队协作能力。
教学要求以实际案例为载体，结合理论教学和实践操作，使学生在完成课程学习后，能够具备解决实际通风工程问题的能力。
课程目标分解为具体学习成果，以便于后续教学设计和评估。
二、教学内容1. 基本原理与概念：- 通风工程的基本原理- 空气流动特性及其对室内空气质量的影响- 办公楼通风系统的类型及其优缺点分析2. 通风工程设计与计算：- 办公楼通风需求分析- 风量、风速等关键参数的计算方法- 通风管道、风口等组件的设计与选型3. 实践操作与案例分析：- 办公楼通风系统设计流程与方法- 相关软件或工具的应用，如CAD、CFD等- 典型办公楼通风工程案例分析与讨论4. 团队协作与项目实践：- 分组进行通风工程项目设计- 方案设计、汇报与评审- 团队协作沟通与问题解决教学内容安排与进度：第一周：基本原理与概念的学习第二周：通风工程设计与计算方法的学习第三周：实践操作与案例分析第四周：团队协作与项目实践教材章节与内容：第一章：通风工程基本原理第二章：通风系统设计与计算第三章：通风工程实践案例分析第四章：团队协作与项目实践教学内容注重科学性和系统性，结合课程目标，确保学生能够掌握通风工程领域的核心知识和技能。
通风工程课程设计指导书
《通风工程》课程设计指导书建筑环境与设备工程专业2007级指导教师：刘曙光一、课程设计所要达到的目的1.通过课程设计，使学生掌握通风工程设计的基本程序，初步的了解工程建设的法律、法规及有关的技术标准，做到理论与实践相结合，并通过理论指导实践。
增加学生的动手能力，增强感性认识，锻炼学生独立工作的能力和培养创造性的思维的习惯。
2.在基本技能训练方面，使学生基本掌握设计手册、设计技术规程的查阅方法，掌握图幅尺寸及图纸标题栏的填写格式。
强化设计手段、设计意识的更新，进一步巩固、强化计算机绘图的熟练程度。
二、课程设计的时间1.第十四周、第十五周在此期间，任课教师跟踪上机答疑，解决学生提出问题。
三、设计题目1.哈尔滨某高层建筑地下车库通风系统设计2.建筑资料详见建筑图四、设计计算的内容和要求1．通风量的确定2．地下建筑通风量的确定3.通风管道的水力计算。
以上计算要求手写。
五、图纸的内容和要求1.总的要求图纸的图幅、标题栏、线条、符号、尺寸标准、文字、比例、目录及图例等均严格执行制图及有关标准。
建筑图内容，在这里一律用细实线画出，必须标明轴线尺寸和轴线号。
管道和设备在图上用粗实线和图例标明。
2.平面图要求平面图应能清楚说明如下问题：通风管道及设备的具体位置、管道与建筑物的关系及相关高度、间距尺寸、管径、坡度、坡向及出入户等情况。
3.系统图要求风道系统图上应标明通风设备的型号或编号及相对位置；管道的走向应与平面图相吻合；系统图上还应标明管径、标高、坡度、坡向等内容；还应标出通风设备、附件的图例、对应编号等；以及主要阀件、仪器、仪表、自控装置符号等等。
系统图应用正轴测画出。
4.详图及大样图的内容和要求详图的内容：由于平面图和系统图一般比例均为1/100或1/50，有些局部地方不能详尽清楚表示，会给施工造成困难。
故须由设计人根据实际需要，绘制出一些详图和设备基础图、剖面图等。
对详图的要求：线型与其他图纸相吻合，需施工中加工的尺寸，要标注的更细致且符合制图标准。
通风工程课程设计

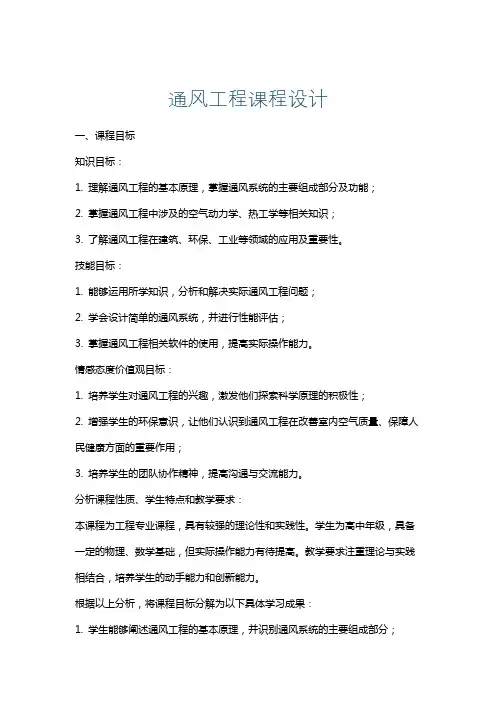

通风工程课程设计一、课程目标知识目标：1. 理解通风工程的基本原理，掌握通风系统的主要组成部分及功能；2. 掌握通风工程中涉及的空气动力学、热工学等相关知识；3. 了解通风工程在建筑、环保、工业等领域的应用及重要性。
技能目标：1. 能够运用所学知识，分析和解决实际通风工程问题；2. 学会设计简单的通风系统，并进行性能评估；3. 掌握通风工程相关软件的使用，提高实际操作能力。
情感态度价值观目标：1. 培养学生对通风工程的兴趣，激发他们探索科学原理的积极性；2. 增强学生的环保意识，让他们认识到通风工程在改善室内空气质量、保障人民健康方面的重要作用；3. 培养学生的团队协作精神，提高沟通与交流能力。
分析课程性质、学生特点和教学要求：本课程为工程专业课程，具有较强的理论性和实践性。
学生为高中年级，具备一定的物理、数学基础，但实际操作能力有待提高。
教学要求注重理论与实践相结合，培养学生的动手能力和创新能力。
根据以上分析，将课程目标分解为以下具体学习成果：1. 学生能够阐述通风工程的基本原理，并识别通风系统的主要组成部分；2. 学生能够运用空气动力学、热工学知识分析通风工程问题；3. 学生能够设计简单的通风系统，并进行性能评估；4. 学生能够熟练使用通风工程相关软件，提高实际操作能力；5. 学生能够认识到通风工程在环保、健康等方面的价值，并具备一定的团队协作和沟通能力。
二、教学内容1. 通风工程基本原理：包括流体力学基础、热力学基础、空气动力学基础等，对应教材第一章内容。
- 流体力学基础：流体性质、流体运动方程、流体阻力等；- 热力学基础：热量传递、湿空气性质、焓湿图等；- 空气动力学基础：气流组织、通风方式、通风效果等。
2. 通风系统设计：包括通风系统类型、通风设备、通风管道设计等，对应教材第二章内容。
- 通风系统类型：自然通风、机械通风、混合通风等；- 通风设备：风机、风阀、过滤器等；- 通风管道设计：管道布局、风速、风压计算等。
工业通风课程设计说明书
序言通风工程在我国实现四个现代化的进度中，一方面起着改良居住建筑和生产车间的空气条件，保护人民健康、提升劳动生产率的重要作用，另一方面在很多工业部门又是保证生产正常进行，提升产质量量所不行缺乏的一个构成部分。
工业通风的主要任务是控制生产过程中产生的粉尘、有害气体、高温、高湿，创建优秀的生产环境。
本说明书在编写过程中，力争以说明各部分的计算方法和计算过程为目的，尽量做到理论联系实质。
纲要本次设计为旭日市某电镀车间厂区的供暖与通风设计，设计限期为 2014 年5月 16日至 2014年 5月 30日。
考虑到设在大厂房内的办公室及其余卫生条件较高的工部假如其门窗凉风浸透量能知足设施的排风要求，不设送风系统，而由散热器供暖，采纳散热器与热风系统结合采暖，以防止因为排风量大于计算浸漏风量，致使浸漏风量增加，影响室内温度。
所以本设计方案Ⅰ中卫生间和换衣室，方案Ⅵ中库房及方案Ⅶ中办公室采纳散热器供暖，其余车间部门均采纳散热器与热风系统结合采暖。
该说明书介绍了设计的基本步骤和方法，对计算步骤和应用的有关数据在说明书中都作了详细说明。
目录一、原始资料二、车间各工部室内计算参数确实定及热负荷的计算三、车间各工部电动设施、热槽散热量的计算四、车间各工部通风与供暖方案确实定五、车间各工部散热器散热量、型号及数目的选择确立六、车间各工部机械排风量的计算七、车间热风均衡及送风小室的计算八、对夏天室内工作温度进行校核九、水力计算十、设施汇总表旭日市电机厂电镀车间供暖与通风系统设计一、原始资料厂址：本厂建于郑州市，有关天气资料以下室外气象参数室外计算温度（℃）室外风速（m/s）冬天夏天冬天均匀夏天均匀采暖通风通风车间构成及生产设施部署见附图，生产设施见表工艺资料（1）工艺简介电镀是对基体金属的表面进行装修、防备以及获得某些新的性能的一种工艺方法，已被工业给各个部门所宽泛采纳。
关于电镀自己来说比较简单，但镀前的准备工作相当复杂，这是因为进行这类表面办理以前，第一一定特别完全的去掉基体金属表面上的油污和氧化物，不然会直接影响镀层的坚固性或电镀没法进行完。
通风课程设计说明书
目录第一章设计概况 ................................... .31.1建筑物概况 (3)1.2 系统方案的划分确定 (3)第二章送排风与排烟的计算 (5)2.1 排风量的确定 (5)2.2 送风量的确定 (5)2.3 车道补风的计算 (6)2.4 排烟量的计算 (6)2.4.1 配电室排烟量的计算.............. 错误！未定义书签。
2.4.2 消防控制室排烟量的计算.......... 错误！未定义书签。
2.4.3 地下车库排烟量的计算 (6)2.5 机械排烟系统的补风量的计算 (6)2.6 气流组织的分布 (7)第三章风管与风口的选择 (8)3.1 风管材料的选择 (8)3.2 风口尺寸及数量的计算 (8)3.2.1 防烟分区一风口的计算 (8)3.2.2 防烟分区二风口的计算 (9)3.2.3 防烟分区三风口的计算 (9)3.2.4 防烟分区四风口的计算 (10)3.2.5 配电室风口的计算 (10)3.2.6 消防控制室风口的计算 (11)3.2.7 防火分区二机械补风相关计算 (11)3.2.8 配电室消防控制室风口的计算 (11)第四章送风排烟水力计算 (13)4.1 排烟排风管道的计算依据 (13)4.1.1 防火分区一排烟系统的水力计算 (13)4.1.2 防火分区一排风系统的水力计算 (14)4.2 防火分区二的水力计算 (16)4.2.1 排烟系统水力计算 (16)4.2.2 排风系统的水力计算 (17)4.3 防火分区二机械补风系统水力计算 (18)4.4 配电室、消防控制室水力计算 (19)4.4.1 配电的水力计算 (19)4.4.2 消防控制室水力计算 (20)第五章风机设备及配套设备选择 (21)5.1 排烟（排风）风机的选择计算 (21)5.2 送风机的选择 (22)参考文献 (23)致谢 (24)第一章设计概况1.1建筑物概况该工程系为某高层建筑地下车库通风的设计，该地下车库层高5m,该地下车库建筑面积为47862m，另还设有两间通风机房，m，车库所用面积为4254.82其每间建筑面积为50.22m，一间配电室，其建筑面积为752m，一间消防控制室,其建筑面积为19.442m.1.2 系统方案的划分确定根据文献]1[7.2.1的相关规定，当停车场停车数量大于十辆时应设置自动喷水灭火系统。
通风设计说明书
通风工程课程设计说明书目录工业通风与除尘课程设计说明书·································错误！未定义书签。
1、工业通风与除尘课程设计任务书 (2)2、摘要 (5)3、局部排风系统的设计与计算 (6)3.1、排风罩的选取 (6)3.2.集气罩尺寸确定 (7)3.3集气罩排风量确定 (7)4、通风管道的设计与计算 (8)4.1管道材料、形状的选择 (8)4.2、设计草图 (9)4.3、设计计算 (10)4.3.1、初步选定最不利环路 (10)4.3.2、根据规定确定各项参数及尺寸 (10)4.3.3、阻力计算 (10)4.3.4、通风系统水力计算表 (14)4.3.5、校核节点处支管阻力平衡 (14)4.3.6、计算系统总阻力 (15)4.3.7、选择风机 (15)5、参考文献 (16)1、课程设计任务书题目起讫时间学生姓名专业班级所在院系指导教师职称所在单位年月日1、技术参数和设计要求（1）某喷漆车间大小：长×宽×高＝20m×10m×6m ，墙厚0.24m ，门3m ×3m 。
（2）车间内有3个浸漆槽1＃、2＃、3＃，槽面尺寸1.2m*0.8m ，距地面1m ，平面布置如下图。
设计要求： 为排除有机溶剂蒸汽，在槽上方设排风罩，试为该车间设计局部排风系统。
2、工作量（1）根据拟定的设计题目，运用所学理论知识，查阅相关规范，确定局部排风系统的设计方案，主要包括选择合适的排风罩、确定排风罩尺寸和排风量、设计通风管道布置方式、依据设计手册进行风管的水力计算并选择合适风机。
通风工程课程设计说明书
（5）选择风机与配套电机（参考设计手册、产品样本、参考网址）。
2.抛光工部（编号 5）的通风除尘设计与计算
本设计只有抛光工部产生粉尘，粉尘的成分有：抛光粉剂、粉末、纤维质灰
尘等。抛光的目的主要是为了去掉金属表面的污垢及加亮镀件。
排风量的计算一般按抛光轮的直径 D 计算（式 1-1）：
D
=
AD（
������3 ℎ)
抛光机的排气罩应采用接受式侧排气罩，排气罩口尺寸为400 × 400(高) 。
（1）通风量计算； （2）选定净化除尘设备（参考设计手册、产品样本、可参考网址）； （3）选定风机型号和配套电机。
3 / 18
某加工车间通风除尘设计 设计说明书
3. 焊接平台（编号 6）见表 1-2
表 1-2 焊接平台概况
2．抛光轮、焊接平台。
溶液温度 （℃） 70 75 20 70
散发的有害物
碱雾 碱雾、氢气
氰化物 碱雾、氢气
3．土建资料。车间平面图见图 1-1.
图 1-1 车间平面图
2 / 18
某加工车间通风除尘设计 设计说明书
1.3 课程设计的内容
1.工业槽的有害气体捕集与净 2.抛光轮粉尘捕集与除尘 3.焊接平台粉尘捕集与除尘 4.发电机室排除余热的通风
二、槽边排气罩计算原理 ............................................................................................................ 6 三、 局部排气设备--槽边排风罩设计计算...................................................................... 7
通风工程课程设计任务书及指导书某厂电镀车间
建筑环境与设备工程专业《通风工程》课程设计任务书题目名称：编写教师：专业：班级：设计日期：建筑环境与设备工程教研室一、设计题目某厂电镀车间通风设计二、原始资料1．建筑物所在地区根据学生所在地区选定。
2.根据学生原籍所在地区查本地区气象资料。
3.土建资料建筑物平、剖面图另附图。
（1）外墙(2)屋面(3)磁砖地面(4)门和窗；外门、单层木窗尺寸1.5X2.5m外窗：中悬式木窗2.0X3.0m开窗‚中悬式单层木窗高为1.2m仅在2-7柱间有开窗(5)大门开后及材料运输情况①大门不常开启②材料用小车从机械加工车间运来4.动力资料(1)蒸汽：由厂区热网供应 P=7kg/c㎡工业设备用汽 P=2 kg/c㎡ 0.6T/h采暖通风设备用汽 P=3 kg/c㎡回水方式:开式.无压.自流回锅炉房(2)电源：交流电 220／280伏电镀用 6／12伏直流电(3)水源：城市自来水利用井水的厂区自来水（4）冷源：12℃低温冷冻水三、设计任务§1一1车间得失热量计算1．冬季得失热量计算失热量（1）围护结构耗热量（2）冷风渗透耗热量(3）由外部运冷物料和运输工具冷负荷〔较小不计） (4)车间水份蒸发耗热量得热量（1）槽子散热量（2）发电机、烘柜等用电设备散热量（3）太阳辐射热（已包括在围护结构耗热中）（4）人体散热量2．夏季得失热量计算失热量（1）水份蒸发吸热量（2）围护结构传热量得热量（l）太阳辐射热（2）槽子散热量（3）发电机、烘柜等设备散热量（4）人体散热量§1－2 选择局部排风设备、计算局部排风量1.选择局部排风设备2.计算局部排风量3除尘通风量计算4发电机室的通风量计算5各工部机械排风量汇总§1－3 空气平衡、热平衡计算。
1．冬季各工部空气平衡、热平衡计算2．夏季各工部空气平衡、热平衡计算§1一4 确定通风方案、布置管道§1一5 系统水力计算§1－6 计算并选择通风设备1．通风机、电动机选择2．除尘器选择3．空气加热器选择4.百叶窗、保温门选择§2图纸部分§2—l通风系统的平面图一张。
通风工程设计说明书
目录（一）工程概况 (2)（二）设计参数 (2)（三）确定空调方案,进行焓湿图计算 (2)（四）通风设备选型 (4)（五）气流组织计算 (4)（六）风、水管路布置 (5)（七）水力计算 (6)（八）水力计算 (8)（九）参考文献 (9)一、工程概述本工程为上海某办公楼，砖混结构共十四层，层高都为4.5m 。
总建筑面积约12386.25m 2。
已给出建筑平面图、各个房间的功能和冷负荷，要求设计本办公楼房间的通风系统，从而为整个建筑提供一个舒适的办公环境。
二、设计参数长春地区地处北纬43°54′，室外计算参数：夏季室外计算干球温度30.5℃，湿球温度24.2℃。
室内计算参数：室内设计相对湿度φ=60％，室内设计温度t=25℃，新风量25m 3/h.人。
三、确定空调方案,进行焓湿图计算: 1、空调采用风机盘管加独立新风系统考虑到卫生和能效，选择处理后的新风和风机盘管处理过的空气混合后送入室内的方案。
采用新风不负担室内负荷的方式，即将送入室内的新风处理到95%相对湿度的室内等焓点D(见焓湿图)。
空调系统送风状态和送风量的确定可在h-d 图上进行，具体步骤如下： ⑴ 在h-d 图上找出室内状态点R ，室外状态点O⑵ 根据计算出的各房间室内冷负荷Q 和湿负荷W 求出WQ=ε，通过室内状态点R 画出ε线与φ=95℅线相交，即得送风点S⑶ 根据h R 等焓线，由新风处理后的机器露点相对湿度定出D 点 ⑷ 根据R 、S 两点确定房间总风量⑸ 根据新风比确定风机盘管处理风量及终状态2、总风量、新风量、风机盘管风量的确定以105房间为例：冷负荷：2514.46W ；人体散湿量：0.292g/s ① 计算热湿比ε：ε=Q/W=2514.46/0.292=8611kJ/㎏； ② 确定送风状态点：室内设计状态点R ：t R =25℃，φ=60％，h R =55.2kJ/㎏ 过R 作ε=8611 kJ/㎏线本设计采用露点送风，取过程线与φ=95％的交点D 作为送风状态点S 在焓湿图上查得S 点：h s =41.7kJ/㎏；③总送风量：G=Q/（h n -h s ）=2.51/(55.2-41.7)=0.186kg/s=558.9m 3/h 105房间的新风量为156 m 3/h计算FP 风量： G f =G-G o =558.9-156=402.9m 3/h其他房间见下表：O R冷却干燥 D 冷却干燥F 混合SRε四、通风设备选型1、风机盘管选型根据105房间负荷风机盘管风量402.9 m3/h，及冷量2514.46w，选用标准风盘FP-2.5两台。
通风工程课程设计说明书
通风工程课程设计说明书一、设计背景与目的：通风工程是建筑工程中重要的一部分，是为了保证室内空气质量和人们的健康而进行的系统设计。
本课程设计旨在通过学习通风工程的基本理论和设计方法，培养学生独立进行通风系统设计的能力。
二、设计内容：1.设计建筑物的通风系统，包括新风与排风系统的设计；2.熟悉通风工程设计所需的各项参数和标准；3.运用相关软件对通风系统进行模拟和计算；4.根据不同场所的特点，确定合适的通风方式和设备选择；5.考虑环保和能源节约的因素，进行通风系统的优化设计；6.编写通风系统设计报告和方案。
三、设计流程：1.确定设计建筑物类型和所需通风量；2.收集建筑材料和人员活动产生的有害气体和污染物数据；3.运用软件模拟建筑物的气流分布和新风量要分配；4.设计新风和排风系统的管道布置和风口位置；5.根据设计所得的数据，选择合适的通风设备；6.分析通风系统的经济性和能耗情况；7.根据实际需求，进行通风系统设计的优化。
四、设计要求：1.设计建筑物通风系统要符合国家相关标准和规范；2.设计要充分考虑人的舒适性、环保和能源节约；3.设计方案要合理可行，能满足实际需求；4.设计报告要详细清晰，包括设计依据、参数计算、模拟结果等；5.设计过程中要注意与其他工程专业的协调。
五、设计成果：1.设计报告：包括详细的通风系统设计方案和计算结果；2.设计图纸：包括平面布置图、管道布置图等。
六、设计评分分项：1.设计报告的完整性和规范性；2.设计方案的合理性和可行性；3.计算和模拟的准确性和有效性；4.图纸的清晰性和准确性；5.参与度和团队合作能力。
七、设计时间安排：本课程设计一般需要8-10周的时间，分为以下几个阶段：1.第1-2周：确定设计目标和需求，收集相关资料；2.第3-4周：进行计算和模拟，确定通风系统方案；3.第5-7周：进行通风系统的优化设计和计算；4.第8周：编写设计报告和整理设计图纸。
八、总结：通过本课程设计，学生将能够掌握通风工程设计的基本理论和方法，培养解决实际问题的能力，并为将来从事相关工作打下基础。
通风课程设计说明书
I ]ciian Uni versity of Urban Construction通风工程课程设计说明书题目某水泥厂通风除尘系统设计________________ 学院：能源与建筑环境工程学院_______________________ 专业：建筑节能技术与工程专业_______________________ 姓名：谭金龙______________________________________ 学号：043412143 ___________________________ 指导老师：王洪义周恒涛虞婷婷崔秋娜________________目录完成时间：2015年06月12日一、 ................................ 课程设计目的和任务错误！未定义书签。
二、 ................................ 课程设计题目错误！未定义书签。
三、 ................................ 课程设计资料错误！未定义书签。
四、 ................................ 课程设计内容错误！未定义书签。
1、绘制系统轴测图................. 错误！未定义书签。
2、选择最不利环路 (2)3、确定断面尺寸和单位长度摩擦阻力 (3)4、计算摩擦阻力和局部阻力 (5)5、校核节点处各支管的阻力平衡 (9)6、计算系统的总阻力 (11)7、选择风机和电机 (12)五、 ........................................ 主要参考资料12结束语 (13)参考文献附表1管道水力计算表一、课程设计的目的和任务1.1设计目的《通风工程》课程设计是工业通风课程设计中的重要实践性环节，是《通风工程》课程结束后学生的一次计算和设计的综合训练，以提高学生的计算、查阅手册和设计等能力为目的。
通风工程课程设计说明书
通风工程课程设计说明书通风工程课程设计是一门重要的课程，通过该课程的学习和设计，学生可以掌握通风工程的基本理论和设计方法，提高通风工程设计能力。
本文将详细介绍通风工程课程设计的相关参考内容，包括课程设计的目的、任务、流程以及需要掌握的相关理论和技能等。
一、课程设计目的：通风工程课程设计旨在培养学生的通风工程设计能力，使其能够理解通风工程的基本概念和原理，掌握通风工程设计的方法和技巧，并能够运用所学知识解决实际问题。
二、课程设计任务：1. 学习通风工程的基本理论知识，包括通风原理、通风系统的组成和工作原理等。
2. 熟悉通风工程设计的基本流程和步骤，了解各个设计环节的要求和注意事项。
3. 运用所学知识和技能，对一个具体项目进行通风工程设计，包括设计方案的确定和详细设计的编制等。
4. 进行通风系统模拟和计算，评估设计方案的合理性和有效性。
5. 撰写课程设计说明书，包括设计依据、设计内容、设计计算和结果分析等。
三、课程设计流程：1. 确定设计项目：根据实际情况选择一个通风工程设计项目，可以是一个办公楼、工厂车间或其他建筑物。
2. 进行背景调研：了解设计项目的背景信息，包括建筑结构、使用要求和环境条件等。
3. 制定设计方案：根据项目要求，确定通风系统的类型、布局和组成部分，并进行初步设计。
4. 进行系统模拟和计算：借助相关软件，对设计方案进行系统模拟和计算，评估其效果和可行性。
5. 优化设计方案：根据模拟和计算结果，对设计方案进行优化和改进，确保其满足通风要求。
6. 编制详细设计：对设计方案进行详细设计，包括通风设备的选择、管道布局和尺寸等。
7. 进行系统验证：对详细设计方案进行验证，确保其能够满足通风工程的要求。
8. 撰写课程设计说明书：根据设计流程和结果，编写课程设计说明书，包括设计依据、设计计算和结果分析等。
四、需要掌握的相关理论和技能：1. 通风原理：包括自然通风和机械通风的原理，了解气流、空气质量和换气量的计算方法。
工业通风课程设计说明书
答辩演示
进行课程设计答辩，展示 设计成果并回答评委提问 。
02
工业通风系统概述
工业通风定义及作用
工业通风定义
工业通风是运用空气流动的原理，采用各种通风 设备，对工业生产环境中的空气进行置换、稀释 、降温或升温等处理，以改善生产环境，保障生 产安全，提高生产效率的技术措施。
保障生产安全
对于某些易燃易爆或有毒有害的生产过程，通过 合理的通风措施，可以防止火灾、爆炸和中毒事 故的发生。
节能措施
采用高效电机、变频器等节能技术， 降低通风设备运行能耗。
04
管道系统设计及计算
管道系统组成与功能
阀门
控制管道内气体流量的装置， 可根据需要调节开度。
过滤器
清除气体中的杂质和颗粒物， 保证气体质量。
管道
用于输送空气或其他气体的主 要通道，通常由金属或塑料制 成。
风机
提供气体流动的动力，使气体 在管道内流动。
管道水力计算与校核
水力计算
根据气体流量、管道直径、压力 损失等参数，计算管道内的流速 、流量和压力分布。
校核计算
对水力计算结果进行校核，确保 管道系统的性能和安全性。包括 检查流速是否过高或过低，压力 损失是否在允许范围内等。
优化设计
根据校核结果，对管道系统进行 优化设计，如调整管道直径、改 变布置方式等，以提高系统效率 和降低成本。
针对工业通风领域存在的问题，通过 课程设计实践，培养学生掌握工业通 风设计的基本理论和方法，提高解决 实际问题的能力。
工业通风现状
目前，许多工业企业的通风系统存在 设计不合理、运行效率低下等问题， 导致生产环境恶劣，影响员工健康和 企业效益。
课程设计目的
01
通风工程课程设计说明书[15页].doc
![通风工程课程设计说明书[15页].doc](https://img.taocdn.com/s3/m/bc65a227ddccda38376baf8b.png)
皮匠网—开放、共享、免费的咨询方案报告文库咨询人士学习成长与交流平台通风工程课程设计说明题目：某车间除尘系统管道设计系别：建筑环境与能源工程专业：建筑环境与设备工程姓名：周林园学号：072408339指导教师：周恒涛、王洪义、虞婷婷河南城建学院2011年6月24日本资料由皮匠网收录，更多免费资料下载请点击：https:///目录第一章、总论 (2)1.1设计目的 (2)1.2设计任务 (2)1.3设计题目 (2)1.4基本资料 (2)1.5设计依据 (3)第二章、课程设计内容 (5)2.1设计内容 (5)2.2管道水力计算过程 (5)结束语 (14)参考文献 (15)附录管道水力计算表第一章总论1.1设计目的《通风工程》课程设计是工业通风课程设计中的重要实践性环节，是《通风工程》课程结束后学生的一次计算和设计的综合训练，以提高学生的计算、查阅手册和设计等能力为目的。
通过本课程设计教学所要达到的目的是：1）、复习和巩固已学的通风工程知识，并在课程设计中进行综合应用，提高学生的计算和设计能力；2）、进一步熟悉通风工程的基本原理、设计方法，重点是熟练掌握除尘系统的设计、计算；3）、为后续课程设计和毕业设计奠定基础。
1.2设计任务：本课程设计的任务是：按设计资料完成管道设计并完成设计说明书和A3图幅的除尘系统轴测图。
1.3设计题目：某锅炉房除尘系统管道设计1.4基本资料：如图所示为某车间的除尘系统。
采用矩形伞形排风罩排尘，风管用钢板制作（粗超度K=0.15mm）,输送含有铁矿粉尘的含尘气体，气体温度为20℃。
该系统采用XS-4B 型双旋风除尘器，除尘器含尘气流进口尺寸为318mm*552mm ，除尘器阻力c p =910Pa 。
对该系统进行水力计算，确定该系统的风管断面尺寸和阻力并选择风机和电机。
1.4设计依据1、《通风工程》 （王汉青 主编）2、《实用供热通风空调设计手册》 （陆耀庆 主编）3、《采暖通风与空气调节设计规范》 （GBJ19－87）4、《供热通风与空调工程设计资料大全》 （张治江 主编）5、《简明通风设计手册》 （孙一坚 主编）第二章课程设计内容2.1设计内容（1）绘制系统轴测图，对各管段进行编号，标出管段长度和各排风点的排风量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计说明书课程名称:通风工程课程设计课程代码:题目:国色天香四期通风及防排烟设计学生姓名:杨宇学号:年级/专业/班: 2012 建环 1班学院(直属系) :指导教师:李茜通风工程课程设计任务书学院名称：能源与环境学院专业：建筑环境与设备工程年级： 2012级1设计题目：国色天香四期通风及防排烟设计由老师提供的建筑图纸定具体的题目2主要内容根据所给的车库或建筑平面图图纸，完成车库或地下层及楼梯间等的通风及防排烟设计。
主要内容包括：1)确定通风方式、防排烟分区、划分系统2)计算送排风风量及排烟量3)布置通风系统及防排烟系统的管道4)绘制通风网路的布置图或系统轴测投影图5)气流组织计算6)对各管段进行编号，确定标准长度和风量7)采用假定流速法选择风管的风速8)确定各管段的断面尺寸9)管道上相应的防火阀等阀门的设置10)计算各管段的阻力和网路的总压损11)选择各系统风机型号和选配相应的电动机12)设备消声、隔振措施及其他需说明的问题：如通风管道安装施工工艺要求、制定操作规程或技术管理办法13)绘制相关的设计图纸3具体要求根据建筑图纸，划分防火及排烟分区，设计通风和防排烟系统。
掌握系统的划分，布置送、排风及防排烟管道系统，末端设备和风道的选择计算和描述，确定阀门、风口等部件的型式，计算风管的断面尺寸和阻力，确定排风、排烟风机及送风风机的动力消耗和选型，制定系统的技术管理办法。
根据工作量的大小，设计可以包括车库的通风防排烟设计、地下室的设备用房间及楼梯间的防烟通风设计等。
4主要技术路线提示根据建筑平面图划分系统；然后根据通风要求确定送、排风量，布置管道；绘制通风网路的布置图，对各管段进行编号，用假定流速法确定管道尺寸，计算各管段的阻力和网路的总压损，选择相关设备；划分排烟分区，确定系统方案并进行设备选型，设置相应的阀门。
5进度安排收集资料，了解设计过程——2天；通风及防排烟系统设计—— 5天；图纸绘制——2天；撰写课程设计说明书——2天；设计检查和修改——2天。
6完成后应上交的材料设计任务书、设计说明书、图纸、课程设计成绩评定表。
装订顺序按《课程设计说明书规范化要求》中的规定。
7推荐参考资料1)王汗青．通风工程．北京：机械工业出版社．20052)孙一坚．工业通风．北京：中国建筑工业出版社．19943)公安部.建筑设计防火规范GB50016-2014.北京：中国计划出版社,2015.5；4)公安部.高层民用建筑设计防火规范GB50045-95（2005年版）.北京：中国计划出版社,2005；5)公安部.建筑设计防火规范GB50016-2006.北京：中国计划出版社,2006；6)公安部.建筑防烟排烟系统技术规范GB******-2015北京：中国计划出版社,2015.5；7)化学工业出版社组织编写. 建筑工程常用资料备查手册系列--暖通空调常用资料备查手册.北京：化学工业出版社，20118)建设部.民用建筑供暖通风与空气调节设计规范.GB50736-2012.9)建设部.全国民用建筑工程设计技术措施——暖通空调·动力. 中国计划出版社.2009.12.10)马最良，姚杨．民用建筑空调设计．北京：化学工业出版社，200311)关震荣．采暖通风工程制图．北京：高教出版社，200512)GB50067-1997汽车库、汽修库、停车场设计防火规范13)何天祺．高层建筑防火设计手册．重庆：重庆大学出版社，200214)各厂家产品样本、暖通空调杂志、Ashrae Journal等。
指导教师签名日期年月日系主任审核日期年月日目录1任务与分析 (6)2工程概况 (6)3 系统方案确定 (6) (6) (6) (7)7 (7)5 风口及风管的计算 (7)6排烟系统水力计算及不平衡调整 (12)7 风机与阀门的选择 (15)【参考文献】 (19)摘要：现代社会倡导绿色科学、环保，所以我们这次设计的6层办公楼采用了自然排风系统代替了传统的风管排风系统。
与传统的风管排风比较，我们利用了自然排风的方便、实效以及节省的优越性，充分体现了现代科学的性质：绿色科学。
因为，我们的节省不但在地方上，更是在材料上。
高层建筑的防烟设施可分为机械加压送风的防烟设施和可开启外窗的自然排烟设施两种。
关键词：环保科学实惠一．设计任务国色天香四期地下车库防排烟系统，通风系统及楼梯间正压送风系统二．工程概况该工程为国色天香四期的地下车库防排烟系统设计，该地下车库层高-4.7m，车库所有面积为3432m2三．系统方案确定2 2且防烟分区不得跨越防火分区。
根据上述，可讲该区域划分为防火分区1与防火分区2，面积分别为660m2 和2872m2其中防火分区1只设置一个防烟分区，防火分区2设置2个防烟分区（防烟分区2，防烟分区3）。
在对防火分区进行防烟分区，防烟分区可用挡烟垂壁，隔墙或从顶棚下突出不小于0.5m的梁划分防烟分区的面积依次为660m2 1872m2 1510m2 。
发电机房 61m2四．送排风和排烟的计算4.1 排风量的确定地下车库散发的有害物数量不确定时，全面通风可按换气次数确定根据换气次数法进行估算，一般排气量不小于6次/h,计算换气体积时，当层高小于3m 时按实际高度计算，当层高大于3m 时按3m 计算。
该地下车库的层高为-4.7m ，计算换气体积时层高取3m,换气次数取6次/hf nV L（式 4-1） L----全面通风量，m 3/hN----换气次数，1/hV f ----通风房间体积，m 3由于防烟分区1属于非机动车库，可只做排烟系统。
根据上述公式计算出排风量4.2 送风量一般不小于5次/h4.3排烟量根据新规地下车库排烟量与排风量接近相等排烟量=排风量4.4事故状态送风量设置机械排烟的停车场，应同时有新鲜空气的捕风系统，补风量不小于排烟量的50%补风量≥0.5×61776=30333m3/h4.5气流组织分布送风口集中布置在上部，排风烟口也集中在上部五．风口及风管的布置与计算5.1镀锌钢板具有一定的防腐性能因此本设计风管采用镀锌风管，采用矩形断面尺寸。
排烟干管风速不大于10m/s ，风口风速不大于10m/s对于防烟分区排烟风口计算，取干管速度为8m/s ，风口风速为8m/s ，采用多叶防火排烟风口，尺寸300mm ×400mm ，面积S=0.12m 2Q 1=11880m 3/h=3.3m 3/s n 1=3.3/（8×0.12）=3.4 n 1取3Q 2=27180m 3/h=7.55m 3/s n 2=7.55/（8×0.12）=7.8 n 2取8Q 3=24516m 3/h=6.81m 3/s n 3=6.81/（8×0.12）=7.0 n 3取7防烟分区一：排烟口速度选8m/s ，取3个排烟口，则每个排烟口的排烟量Q=11880/(3600×3=0.81m 3/sF=Q/V=0.81/8=0.102m 2 选取300mm ×400mm 单层百叶防火风口V 实际=0.81/0.12=6.75m/s防烟分区二：排烟口速度选8m/s ，取8个排烟口，则每个排烟口的排烟量Q=27180/(3600×8)=0.94m 3/sF=Q/V=0.94/8=0.118m 2 选取300mm ×400mm 单层百叶防火风口 V 实际=0.94/0.12=7.8m/s防烟分区三：排烟口速度选8m/s ，取7个排烟口，则每个排烟口的排烟量Q=24516/(3600×7)=0.97m 3/sF=Q/V=1.1/8=0.121m 2 选取300mm ×400mm 单层百叶防火风口 V 实际=0.97/0.12=8.08m/s排风干管风速不大于7m/s ，风口风速不大于7m/s对于防风分区排烟风口计算，取干管速度为6m/s ，风口风速为6m/s ，采用多叶防火排烟风口，尺寸300mm ×550mm ，面积S=0.165m 2Q 2=27180m 3/h=7.55m 3/s n 2=7.55/（6×0.165）=7.7 n 2取8Q 3=24516m 3/h=6.81m 3/s n 3=6.81/（6×0.165）=6.9 n 3取7Q 4=1098m 3/h=0.3m 3/s n 4=0.3/(6×0.165)=0.3n 4取1防烟分区二：排风口速度选6m/s ，取8个排烟口，则每个排烟口的排烟量Q=27180/(3600×8)=0.94m 3/sF=Q/V=0.94/6=0.15m 2 选取400mm ×400mm 单层百叶防火风口 V 实际=0.94/0.16=5.9m/s防烟分区三：排风口速度选6m/s ，取7个排烟口，则每个排烟口的排烟量Q=24516/(3600×7)=0.97m 3/sF=Q/V=0.97/6=0.16m 2 选取400mm ×400mm 单层百叶防火风口 V 实际=0.97/0.16=6.1m/s发电机房：送风干管风速取6m/s ，送风口速度取5m/s ，防烟分区一设置自然捕风，防烟分区二与防烟分区三合用一套送风系统，送风量为Q=43080m3/h=11.96m3/sN=11.96/(5×0.3)=7.9 取8个 Q=11.96/8=1.495F=Q/V=11.494/6=0.25m2 选取300mm×1000mm单层百叶风口，面积0.3m25.2.4 排风排烟口，送风口的布置如图防烟分区一：防烟分区二：防烟分区三：送风系统：5.3 排风系统风管计算民用建筑机械排风时干管风速取8m/s,支管风速取7m/s表5-1 防烟分区二表5-2 防烟分区三5.4校核排烟系统当发生火灾时，排风系统关闭排烟系统开启表5-3 防烟分区一风管使用镀锌钢管，排烟速度不大于20m/s，满足要求表5-4 防烟分区二风管使用镀锌钢管，排烟速度不大于20m/s，满足要求表5-5防烟分区三风管使用镀锌钢管，排烟速度不大于20m/s，满足要求表5-6 送风系统风管计算六．排烟系统水力计算与不平衡调整表6-1 防烟分区一最不利环路3-4-5-6总阻力为11.9＋10.9＋32=54.8pa环路1-2-3的总阻力为18.2＋32=50.2pa，阻力不平衡率为(54.8－50.2)÷54.8=8.4%＜15%表6-2 防烟分区二最不利环路1-5-6-7-8的总阻力为19.6＋5.5＋10＋12＋12.1=59.2pa 环路1-2-3-4的总阻力为19.6＋12.6＋10.9＋12.1=55.2pa不平衡率为（59.2－55.2）÷59.2=6.8%环路1-5-9-10的总阻力为19.6＋5.5＋14.4＋10.7=50.2pa不平衡率为（59.2－50.2）÷59.2=15.2%存在不平衡，调节风管尺寸已经达不到平衡，所以采用阀门进行调节。
