噪声传感器的原理及应用1. 引言噪声传感器是一种能够测量环境噪声水平的传感器。
它可以将环境中的声波信号转化为电信号，并且可以通过电信号来评估噪音的强弱程度。
本文将介绍噪声传感器的原理及其应用领域。
2. 噪声传感器的工作原理噪声传感器的工作原理可以分为声音接收和信号转换两个步骤。
2.1 声音接收噪声传感器通常采用麦克风作为声音接收器件。
声音是一种机械波，当声音波传到麦克风时，它会使麦克风中的薄膜振动。
麦克风中的薄膜振动产生的声压信号会随着声音的强弱而变化。
2.2 信号转换噪声传感器将声音接收到的声压信号转化为电信号。
通常，麦克风会将声压信号转化为变压器中的电压信号。
变压器中的电压信号可以根据声音的强弱来改变。
接着，这个电压信号会经过放大电路，将信号放大到合适的范围。
3. 噪声传感器的应用噪声传感器可以广泛应用于以下领域：3.1 环境监测噪声传感器可以用于环境噪声监测，例如城市交通噪声、工厂噪声等。
通过监测噪声水平，可以评估环境噪声对人们的影响程度，并采取相应的措施来改善环境。
3.2 工业安全在工业生产过程中，噪声是一种常见的危害因素。
噪声传感器可用于监测工厂内的噪声水平，以确保工人的听觉安全。
当噪声水平超过安全标准时，可以及时采取措施，如佩戴耳塞或隔音设备，来降低工人的噪声暴露。
3.3 健康评估噪声传感器可以用于健康评估，特别是对于那些对环境噪声敏感的人群，如老年人、儿童、病患等。
通过监测噪声水平，可以评估其对人们睡眠、血压和心脏等方面的影响，以及采取相应的措施来保护人们的健康。
3.4 智能家居噪声传感器可以用于智能家居系统，实现自动化控制。
例如，当噪声水平超过一定阈值时，可以自动调整家庭音响系统的音量或关闭噪音源，以提供更加安静的居住环境。
4. 总结噪声传感器是一种用于测量环境噪声水平的传感器。
它通过将声音接收到的声压信号转化为电信号来评估噪音的强弱程度。
噪声传感器广泛应用于环境监测、工业安全、健康评估以及智能家居等领域。
CRY2110噪声传感器使用说明书V1.3-噪声传感器厂家
一、概述1、CRY2110/2112噪声传感器系列产品是一款工业级远程声级计，针对工业现场或噪声源噪音监控、检测而设计的，它体积小，重量轻，安装灵活。
其声频测量范围覆盖了人耳所能听到的全部频率，监测的声压范围满足国家噪声管理标准中的全部要求。
2、设备内置高灵敏度传感器、前置放大器、计权网络、声校准装置及数据信号调理进行现场声信号采集及处理，可将测得的声压级以RS-485及4-20mA模拟量标准输出，传输距离大于1km。
3、传感器可作为一个全天候噪音监测单元，兼容用户噪音监测、控制而组成的精细噪声测量系统，方便与PC、PLC及各种数传模块连接。
是各类噪声源噪声定量分析、声源定位、噪声治理及声学研究的理想选择。
二、技术参数1、CRY2110符合GB/T3785-2型，CRY2112符合IEC61672-1级标准2、测量范围：25～130dBA(可扩展至20-140dBA)3、动态范围：≧110 dBA，无需量程切换4、频率范围：10Hz～20kHz5、频率计权：A（默认）、C、Z6、时间计权：F（默认）、S7、测量指标：瞬时噪声Lp、平均噪声Leq、（积分时间T可定制，仅RS-485输出）8、声压级输出： RS-485，4-20mA ，1-5V或2-10V（可选）9、供电：直流5V-24，220V (需配220V-5V电源适配器支持）10、AD采样频率：48 kHz11、检波方式；全数字12、尺寸大小：φ24.5×115 mm；重量：115g13、温度范围：-20～+50 ℃；相对湿度：≤80%14、外形材质：不锈钢外壳，坚固防腐。
三、接口及定义下图为噪声传感器尾部航空插头定义。
为使用方便，已将线缆另一端连至DB9接口，定义如下。
四、4-20mA使用方法1、4-20mA接线方法4-20mA双电源接线方法CRY2110采用3线制4-20mA，仅需电源、地和4-20mA信号3根线即可传输声压级数据。
传感器电路中的噪声滤除技术
传感器电路中的噪声滤除技术在传感器电路中，噪声是一个常见的问题，它可以干扰传感器的准确性和可靠性。
因此，噪声滤除技术在电路设计中起着至关重要的作用。
本文将探讨传感器电路中常用的噪声滤除技术以及它们的原理和应用。
噪声是在传感器电路中产生的不希望的随机信号。
它可以来自不同的来源，比如电源干扰、环境电磁场影响、器件非线性等。
噪声信号在传感器电路中叠加在被测信号上，影响传感器的测量精度和可靠性。
因此，为了获得准确的测量结果，需要采取噪声滤除技术来去除这些干扰信号。
常用的噪声滤除技术之一是滤波器。
滤波器可以根据频率的不同对信号进行处理，从而去除不需要的频率成分。
在传感器电路中，低通滤波器是最常用的滤波器类型之一。
该滤波器可以通过将高频成分滤除掉，只保留低频部分，从而滤除高频噪声。
另外，高通滤波器可以滤除低频噪声。
如果在传感器应用中仅需要某个特定频率范围内的信号，可以使用带通滤波器来选择性地滤除其他频率范围的噪声。
除了滤波器外，还有一些其他的噪声滤除技术可供选择。
一种常见的技术是采样平均。
该技术通过对多次采样数据进行平均来减小噪声的影响。
通过增加采样次数，可以提高信号的信噪比，从而达到更好的测量精度。
此外，可以使用数字滤波技术对传感器信号进行处理。
数字滤波器可以通过数字算法对信号进行处理，具有高度的灵活性和可调性。
通过在数字域对信号进行处理，可以更精确地控制滤波效果。
在应用中，具体的噪声滤除技术选择取决于所测量信号的特点和噪声的产生机制。
例如，在温度传感器应用中，传感器的输出信号往往包含较高的噪声。
为了减小噪声的影响，可以采用低通滤波器来滤除高频噪声。
对于需要高测量精度的应用，常常采用滤波器和采样平均技术的组合来取得更好的效果。
值得注意的是，滤波器的选择和参数设置需要根据具体应用的要求进行调整和优化，以实现最佳的滤波效果。
除了上述提到的噪声滤除技术，还有一些其他的技术可以用于传感器电路中的噪声滤除。
例如，信号调理电路可以通过增加增益、调整增益的带宽等方式对信号进行处理，从而减小噪声的影响。
噪声传感器说明书
噪声传感器说明书1.引脚定义红色：VCC（5-15V）黄色：信号输出（AO，范围：0.05V —（VCC-1.7））绿色：GND 2.特点：1.能直接输出线性模拟量，AD采集更加方便解决了很多客户直接采集波形的痛苦。
也可以直接作为分贝传感器使用。
2.灵敏度高，店主亲测，在封闭环境中，正常说话10米内可以检测到。
3.供电电压范围宽，本次设计的模块，电源范围可从5-15V。
3.常见问题1．该模块可以接单片机AI通道，也可以接数据采集卡的AI通道2．输出仅仅为电压，不能为电流3．该模块提供给专业人士使用4．这是模拟量输出模块，不是带有通信功能的采集卡5．全部资料就是上述网页的描述，不提供其他额外资料6．该模块为简易分贝测试模块，如果需要高精度、高稳定性的，请绕道。
您知道，噪声是相对量，两个品牌的噪声计放在一起，测量出来的结果也是不一样的哦。
武汉亚为电子科技有限公司噪声传感器说明书4.引脚定义红色：VCC（5-15V）黄色：信号输出（AO，范围：0.05V —（VCC-1.7））绿色：GND 5.特点：1.能直接输出线性模拟量，AD采集更加方便解决了很多客户直接采集波形的痛苦。
也可以直接作为分贝传感器使用。
2.灵敏度高，店主亲测，在封闭环境中，正常说话10米内可以检测到。
3.供电电压范围宽，本次设计的模块，电源范围可从5-15V。
6.常见问题1．该模块可以接单片机AI通道，也可以接数据采集卡的AI通道2．输出仅仅为电压，不能为电流3．该模块提供给专业人士使用4．这是模拟量输出模块，不是带有通信功能的采集卡5．全部资料就是上述网页的描述，不提供其他额外资料6．该模块为简易分贝测试模块，如果需要高精度、高稳定性的，请绕道。
您知道，噪声是相对量，两个品牌的噪声计放在一起，测量出来的结果也是不一样的哦。
武汉亚为电子科技有限公司。
声音传感器的原理介绍 传感器工作原理
声音传感器的原理介绍传感器工作原理声音传感器的作用相当于一个话筒(麦克风)。
它用来接收声波，显示声音的振动图象。
但不能对噪声的强度进行测量。
工作原理噪声传感器正是由于传感器内置一个对声音敏感的电容式驻极体话筒；声波使话筒内的驻极体薄膜振动，导致电容的变化；而产生与之对应变化的微小电压，从而实现光信号到电信号的转换。
噪声传感器正是由于传感器内置一个对声音敏感的电容式驻极体话筒,驻极体面与背电极相对，中间有一个极小的空气隙；形成一个以空气隙和驻极体作绝缘介质，以背电极和驻极体上的金属层作为两个电极构成一个平板电容器。
电容的两极之间有输出电极。
由于驻极体薄膜上分布有自由电荷。
当声波引起驻极体薄膜振动而产生位移时；改变了电容两极版之间的距离，从而引起电容的容量发生变化，由于驻极体上的电荷数始终保持恒定，根据公式:Q=CU所以当C变化时必然引起电容器两端电压U的变化，从而输出电信号，实现声音信号到电信号的变换。
具体来说，驻极体总的电荷量是不变，当极板在声波压力下后退时，电容量减小，电容两极间的电压就会成反比的升高；反之电容量增加时电容两极间的电压就会成反比的降低。
最后再通过阻抗非常高的场效应将电容两端的电压取出来，同时进行放大，从而可以得到和声音对应的电压了。
由于场效应管时有源器件，需要一定的偏置和电流才可以工作在放大状态，因此，驻极体话筒都要加一个直流偏置才能工作。
温湿度传感器的特点与安装温湿度检测传感器是针对日前室内环境空气湿度情况研发生产的一款设备迷你型传感器，主要用于测量环境湿度，提供有效的数据，以提醒用户采取措施，并可驱动联通空调、加湿器等设备，给用户一个舒适的居家环境。
温湿度传感器特点1、体积小，外形美观，方便安装；2、精度高、稳定性好，一致性好；3、精心电路软硬件设计，故障率低，稳定时间短；4、原装瑞士进口传感器芯片及专业级的信号处理芯片，保证传感器数据精度；5、带温度自动补偿功能，确保长期使用；温湿度传感器尺寸安装1.先将变送器固定在墙上；2.按照引脚定义接好电源和输出线；3.检查无误；通上电源5VDC；4.禁止将变送器接于电压高于5VDC的地方。
噪声传感器工作原理

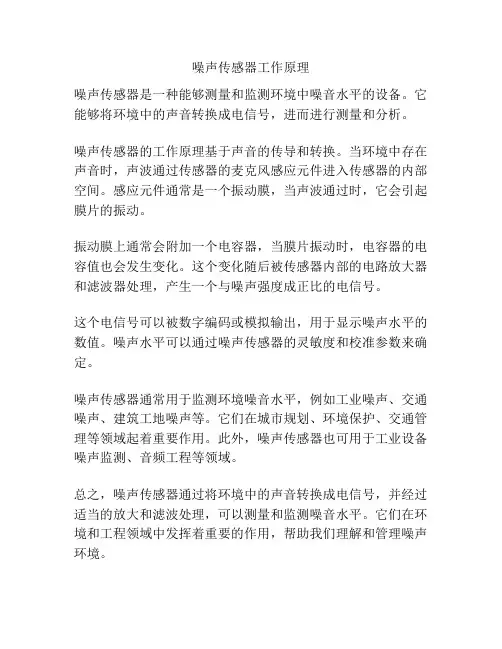

噪声传感器工作原理
噪声传感器是一种能够测量和监测环境中噪音水平的设备。
它能够将环境中的声音转换成电信号，进而进行测量和分析。
噪声传感器的工作原理基于声音的传导和转换。
当环境中存在声音时，声波通过传感器的麦克风感应元件进入传感器的内部空间。
感应元件通常是一个振动膜，当声波通过时，它会引起膜片的振动。
振动膜上通常会附加一个电容器，当膜片振动时，电容器的电容值也会发生变化。
这个变化随后被传感器内部的电路放大器和滤波器处理，产生一个与噪声强度成正比的电信号。
这个电信号可以被数字编码或模拟输出，用于显示噪声水平的数值。
噪声水平可以通过噪声传感器的灵敏度和校准参数来确定。
噪声传感器通常用于监测环境噪音水平，例如工业噪声、交通噪声、建筑工地噪声等。
它们在城市规划、环境保护、交通管理等领域起着重要作用。
此外，噪声传感器也可用于工业设备噪声监测、音频工程等领域。
总之，噪声传感器通过将环境中的声音转换成电信号，并经过适当的放大和滤波处理，可以测量和监测噪音水平。
它们在环境和工程领域中发挥着重要的作用，帮助我们理解和管理噪声环境。
杭州兆华 CRY2110型噪声传感器产品手册说明书
31-1CRY2110 型噪声传感器产品手册CRY2110型噪声传感器是我司自主研发的针对工业级应用的新型噪声测试设备。
产品性能执行IEC61672-2级标准和GB/T3785-2型标准。
CRY2110型噪声传感器体积小巧，不锈钢外壳坚固防腐；配置精密测量传声器，内部集成前置放大器、高精度ADC、高速DSP 处理器；优秀的硬件设计提供110dB 动态范围；性能优异，可以测量低至25dBA 的环境噪声。
CRY2110型噪声传感器使用RS-485总线接口作为数据通讯端口，通讯距离远，信号稳定，多通道集联方便；通用版CRY2110噪声传感器采用我司自定义的通讯协议进行数据通讯，另有Modbus 版本CRY2110噪声传感器，可提供Modbus RTU 通讯协议。
为了方便工业自动化应用，CRY2110型噪声传感器还提供4-20mA 电流输出接口，和1-5V 或2-10V 电压输出接口。
本系列产品已广泛应用于机械设备、交通干道、工业企业、建筑施工场地、社会生活环境等噪声的监测和评估中。
声学测试能力 CRY2110通用版：● Lxy，x 可以是A、C、Z 频率计权，y 可以是F、S 时间计权。
CRY2110 Modbus 版：● Lxy，x 可以是A、C、Z 频率计权，y 可以是F、S 时间计权。
● Lxeq,1S x 可以是A、C、Z 频率计权。
典型应用● 汽车零部件噪声质检 ● 家用电器零部件质检噪声检测 ● 环境噪声采集和分析 ● 大型设备噪声状态监测31-1号Tel：0571-********Fax：0571-********E-mail：*******************CRY2110型噪声传感器技术参数产品名称 CRY2110通用版 CRY2110 Modbus 版 通讯类型 我司自定义通讯协议Modbus 通讯协议执行标准 IEC61672-2级、GB/T3785-2级测量范围25~130dBA（因配套传声器灵敏度不同略有差异，以实际为准）动态范围 ≥110dB，无需量程切换传声器 CRY331低声压测试 选配传声器 CRY311（需要配套1/2转1英寸转接器）AD 采样率 48kHz 检波方式 全数字典型本底噪声 （电信号） 19dB(A)、21dB(C)、27dB(Z)测试频率范围 10Hz~20kHz 频率计权 A、C、Z 时间计权 F、S测试指标 Lxy（x=A/C/Z，y=F/S）Lxy、Lxeq,1S（x=A/C/Z,y=F/S） 数据刷新周期 50mS声压级输出 RS-485；4-20mA、1-5V 或2-10V 三选一供电电压 DC 5-24V （电流输出、电压输出时请选用高供电电压进行供电）外观尺寸 ɸ24.5mm×111mm重量 115g工作条件-10 ~ +50℃，相对湿度≤90%无凝露。
噪音传感器说明书
噪音传感器说明书一、产品概述：我司生产的噪音传感器是采用工业标准的噪声监测仪，针对工业现场噪声测试需求而设计，兼容监控系统，对噪声进行定点全天侯监测。
可广泛用于仓库、机房、生产车间、档案室、图书馆、学校、商场、智能家居、楼宇控制、机场、火车站等领域。
二、参数供电电压：默认DC12V；可选DC24V或DC5V测量范围：30dB to130dB（自动换挡）采样频率：一秒采集500次输出频率：RS232信号一秒两次、RS485一秒一次、模拟量连续输出输出模式：RS232‐ASIIC码输出、RS485‐Modbus协议、模拟量为：电流或电压测量误差：+/‐1.5dB（2Khz80dB点校正）转换精度：0.1dB频率加权特性：A加权特性动态特性:FAST响应时间：小于2秒频率响应：35Hz to20KHz产品尺寸：直径M24mm长度80毫米，输出线长2.0米工作环境：温度-20～60℃湿度10～90%RH存储环境：温度-20～80℃湿度10～90%RH三、型号出线定义：RS232输出：型号WS600A;红线V+，黑线V‐、RS232输出端为黄线RS485输出：型号WS800A;红线V+，黑线V‐、白线A+、黄线B‐4‐20mA输出：型号WS500A;红线V+，黑线V‐、黄线电流输出I+0‐5V输出：型号WS400A;红线V+，黑线V‐、黄线电压输出VoRS232串口模式：RS232通讯模式9600，n，8,1；信息ASIC字符输出“N:045.6dB”+Enter。
对应测量值为45.6分贝，Enter对应16进制0x0a+0x0d,输出间隔500ms/次。
四、通信说明：（只针对于RS232RS485和无线输出型）4.1查询地址为1的仪表的噪音值（读输入寄存器）01040000000131CA 地址功能码第一个寄存器地址读输入寄存器的数量CRCL CRCH 从机应答：010402xxxxCRCL CRCH010402xxxx CRCL CRCH 地址功能码数据量分贝值（Hex）CRCL CRCH 4.2查询地址为1的仪表读保存寄存器读保存寄存器(4X类型)中的二进制数据，寄存器所对应的地址分别为0-134.3写入单个保存寄存器，读从机输入寄存器(4X类型)中的二进制数据，寄存器所对应的地址分别为0-13写入把地址1改地址24.4写入把地址波特率修改为4800（4800的16进制为12C0）读从机输入寄存器(4X类型)中的二进制数据，寄存器所对应的地址分别为10五、模拟量输出计算公式：4‐20mA输出算法：负载：250欧‐‐‐‐750欧输出：4mA‐20mAdB=(Ix–4)*6.25+30；Ix=(I1+I2+I3---+I100)/X；一秒之内取X个电流值取其平均值。
噪声传感器原理
噪声传感器原理
噪声传感器是一种用于测量环境中噪声强度的装置。
它基于噪声的物理特性工作，通过捕捉、转换和分析噪声信号来获取相关的信息。
噪声传感器通常由以下几个部分组成：麦克风、模拟转换器、数字转换器和信号处理器。
首先，麦克风接收环境中的声波信号，将其转换为电信号。
然后，模拟转换器将电信号转换为数字信号，使其可以被数字转换器和信号处理器处理。
最后，信号处理器负责分析和处理数字信号，提取出噪声信号的相关信息。
噪声传感器通过测量声压级（SPL）来确定噪声强度。
声压级是用分贝（dB）表示的，是噪声信号相对于基准声压（通常为20微帕）的对数值。
传感器可以根据声压级的变化来判断噪声的强度和频率。
噪声传感器可广泛应用于环境监测、工业控制、交通监控等领域。
它可以帮助人们评估噪声对人体健康和环境的影响，并采取相应的措施来减少噪声污染。
同时，噪声传感器也可以用于智能设备中，如智能手机、智能音箱等，用来自动调节设备的音量和声音品质。
总之，噪声传感器通过捕捉、转换和分析噪声信号来测量噪声强度。
它在各个领域中起着重要的作用，帮助人们保护环境和提升生活质量。
噪声传感器标定方法
噪声传感器标定方法一、确定标定标准在进行噪声传感器标定之前，需要确定标定的标准。
通常情况下，标定的标准是根据实际应用场景和测量要求来确定的。
标定标准应该包括标定的环境条件、测量范围、测量不确定度、参考标准器等方面的要求。
二、准备标定工具标定工具包括：声源发生器、信号放大器、数据采集器、计算机等。
其中，声源发生器用于产生不同频率和声压级的噪声信号；信号放大器用于放大噪声信号，以满足传感器输入的要求；数据采集器用于采集传感器的输出信号；计算机用于存储和处理数据。
三、安装传感器将噪声传感器安装在声源发生器前方，确保传感器与声源发生器之间的距离适宜，避免距离过远或过近影响测量结果。
四、设置标定参数根据标定标准和实际应用需求，设置标定参数。
标定参数应该包括测量范围、测量不确定度、参考标准器等参数。
五、进行标定实验在设置好标定参数后，开启声源发生器，根据标定实验计划进行不同频率和声压级的噪声信号测量。
在每个测量点上，记录传感器的输出信号，并将数据存储到计算机中。
六、分析标定结果通过对标定实验数据的分析，可以得到传感器的频率响应曲线、灵敏度等性能指标。
对比标定结果与标准值的差异，确定传感器性能是否符合要求。
七、调整传感器如果标定结果不符合要求，需要对传感器进行调整。
调整方法包括改变传感器内部元件的物理位置、更换元件等。
调整后，重新进行标定实验，直到传感器性能符合要求为止。
八、重复标定实验为了确保标定结果的准确性和可靠性，通常需要进行多次重复实验。
每次实验的测量条件和环境应该保持一致，以确保实验结果的稳定性。
传感器的噪声及抑制方法
传感器的噪声及抑制方法中心议题：传感器的噪声来源和分析传感器噪声的抑制措施解决方案：静电屏蔽和磁场屏蔽采用变压器和光电耦合器降低噪声的信号处理电路传感器作为自控系统的前沿哨兵,犹如电子眼一般将被测信息接收并转换为有效的电信号,但同时,一些无用信号也搀杂在其中。
这些无用信号我们统称为噪声。
应该说,噪声存在于任何电路之中,但它对传感器电路的影响却尤为突出。
这是因为,传感器的输出阻抗一般都很高,使其输出信号衰减厉害,同时,传感器自容易被噪声信号淹没。
因此,噪声的存在必定影响传感器的精度和分辨率,而传感器又是检测自控系统的首要环节,于是势必影响整个自控系统的性能。
由此,噪声的研究是传感器电路设计中必须考虑的重要环节,只有有效地抑制、减少噪声的影响才能有效利用传感器,才能提高系统的分辨率和精度。
但噪声的种类多,成因复杂,对传感器的干扰能力也有很大差异,于是抑制噪声的方法也不同。
下面就传感器的噪声问题进行较全面的研究。
传感器的噪声分析及对策传感器噪声的产生根源按噪声源分为内部噪声和外部噪声。
内部噪声——来自传感器件和电路元件的噪声。
1 热噪声热噪声的发生机理是,电阻中自由电子做不规则的热运动时产生电位差的起伏,它由温度引发且与之呈正比,由下面的奈奎斯特公式表示：其中,Vn：噪声电压有效值;K：波耳兹曼常数(1.38×10-23J·K-1);T：绝对温度(K);B：系统的频带宽度(Hz);R：噪声源阻值(Ω)。
噪声源包括传感器自身内阻,电路电阻元件等。
由公式(1)可见,热噪声由于来自器件自身,从而无法根本消除,宜尽可能选择阻值较小的电阻。
同时,热噪声与频率大小无关,但与频带宽成正比,即,对应不同的频率有均匀功率分布,故,也称白噪声。
因此,选择窄频带的放大器和相敏检出器可有效降低噪声。
2 放大器的噪声3 散粒噪声散粒噪声的噪声源为晶体管,其机理是由到达电极的带电粒子的波动引起电流的波动形成的。
噪声传感器安装高度规范
噪声传感器安装高度规范为防治噪声污染，保障城乡居民生活工作和学习的声环境质量，国家环境保护部最近发布了GB3096-2008《声环境质量标准》；GB12348-2008《工业企业厂界环境噪声排放标准》以及GB22337-2008《社会生活环境噪声排放标准》，并于2008年10月1日开始实施。
在以上三个环境噪声测量标准中，都提到环境噪声监测仪器为积分平均声级计或环境噪声自动监测仪，其性能应不低于GB3785和GB/T17181对2型仪器的要求。
在老的声级计标准中，将声级计按准确度等级分为0型、1型、2型和3型。
新的声级计标准将声级计按准确度等级分为1级和2级，它们与老的1型和2型相当，不再有0型和3型。
在GB12348-2008和GB22337-2008标准中，还规定测量35dB以下的噪声应使用1型声级计，且测量范围应满足所测量噪声的需要，这是因为1级仪器的性能则要比2级仪器好得多。
例如准确度2级仪器和1级仪器综合起来两者的误差差异可能在1.0dB以上。
在新的声级计标准中，要求1级声级计的工作温度范围为-10℃～+50℃，在此温度范围内相对于参考温度灵敏度变化不大于±0.5dB；而2级声级计的工作温度范围为0℃～+40℃，在此温度范围内相对于参考温度灵敏度变化不大于±1.0dB。
由于环境噪声监测仪器大多在现场使用，环境条件变化较大，显然1级仪器更能满足环境噪声测量的要求。
在GB22337-2008和GB12348-2008标准中，首次提出结构传播固定设备室内噪声排放限值，规定当排放的噪声通过建筑物结构传播至噪声敏感建筑物室内时，噪声敏感建筑物室内等效声级既不得超过规定的A声级限值，也不得超过规定的室内噪声倍频带声压级限值，(倍频带中心频率为31.5Hz，63Hz，125Hz250Hz，500Hz，其覆盖频率为22Hz-707Hz)这是考虑到不管是工业企业固定设备排放的噪声，还是社会生活噪声排放源排放的噪声，它们通过建筑物结构传播至噪声敏感建筑物室内(指医院，学校机关，科研单位，住宅等需要保持安静的建筑物)时，噪声的主要成份呈低频特性，这时测量A声级可能不会超过规定限值，但是对于人的干扰却不能忽视，因此只用A声级限值还不能保证噪声敏感建筑物室内声环境质量，新标准增加了低频段的倍频带声压级限值要求，而且这些限值一个都不得超过，这样就要求在测量A声级的同时，进行噪声的倍频带频谱分析。
噪音粉尘传感器简介
噪音粉尘传感器简介目录概述 (3)第一部分粉尘传感器 (3)1.1、产品简介 (3)1.2、产品特色 (3)1.3、技术特点 (4)1.4、技术参数 (4)1.5、应用领域 (4)1.6、应用说明 (5)1.7、安装： (5)第二部分噪音传感器 (5)2.1 功能说明 (5)2.2 详细参数 (5)2.3 产品特点 (6)概述随着人们生活水平的提高，对身体健康的关注越来越高，人们对于身体健康和环境安全的要求也逐步提高。
如何有效监测并预警粉尘污染，保障人民的身体健康和环境安全，正日益成为一个突出的问题，严峻地摆在了人类的面前。
在城市中，建设公用设施如地下铁道、高速公路、桥梁等施工现场，以及从事工业与民用建筑的施工现场,都大量使用压路机等不同的大型机械，造成大量的噪声粉尘影响城市环境，使原来比较安静的环境成为噪声粉尘污染严重的场所。
导致施工周边地区严重受到噪声粉尘的污染。
噪声扬尘自动监测系统实时监测环境质量，能及时通知工作人员做出相应的措施。
因此都迫切需要一种工具来监测这种粉尘和噪音的污染，因此我们公司广州莱安智能化系统有限公司就研发了用来监测粉尘和噪音的传感器，如粉尘传感器和噪音传感器。
方便解决用户的问题。
第一部分粉尘传感器是为了满足现有煤矿监测井下粉尘浓度利用激光散射原理开发的高科技传感器，能够在自然风流状态下实时的、就地、连续不间断的监测显示井下粉尘浓度，同时输出与洒水喷雾的降尘装置开关量信号，实现了测尘降尘的最佳效果。
1.1、产品简介粉尘检测仪系列变送器选用高质量集成式数字粉尘传感器，保证了变送器优良的长期稳定性、低延滞性、以及强抗化学污染能力，这种变送器具有极优的可重复性。
外壳设计结实可靠,防自身电路发热干扰，壁挂式固定。
采用高性能低功耗单片机设计，测量范围宽，测量精度高，性能稳定可靠。
适用电源电压范围宽DC9V ～ 36V。
变送器屏幕类型分:有数码管显示与不带数码管显示。
传感器类型分:内置与外置,客户可根据需要选购。
噪声传感器的原理
噪声传感器的原理
噪声传感器是一种用于测量环境中噪声水平的设备。
它基于声波传播的物理原理工作。
噪声传感器通过接收周围环境中的声波信号，并将其转换为电信号来测量噪声水平。
噪声传感器通常包括一个麦克风或压电传感器，用于接收声波信号。
当声波波动通过麦克风或压电传感器时，它们会在传感器内部的电磁装置或压电元件上产生微弱的电信号。
这个信号经过放大和处理后，可以表示出环境中的噪声水平。
在噪声传感器中，噪声水平通常以分贝（dB）为单位进行表示。
分贝是一种相对单位，用于比较不同声音强度之间的差异。
传感器所测量的声音强度通过与一个参考声音强度进行比较来计算得出。
噪声传感器通常还包括了滤波器和放大器等电子元件，以提高测量的准确性和稳定性。
滤波器用于消除噪声信号中的杂散分量，从而使测量结果更加准确。
放大器则用于增加微弱的电信号，使其能够被测量和处理。
噪声传感器常用于工业环境、城市环境和室内环境等噪声监测场景中。
通过测量噪声水平，可以评估环境的安全性和舒适性，为噪声控制和治理提供依据。
此外，噪声传感器还应用于交通噪声监测、环境保护和声学研究等领域。
噪声传感器电路原理图
噪声传感器电路原理图
抱歉，我无法提供具体的原理图，但我可以为您解释噪声传感器的一般工作原理。
噪声传感器电路通常由以下几个主要组件组成：
1. 麦克风：用于接收环境中的噪声信号。
2. 放大器：将麦克风接收到的微弱信号放大，以便后续处理。
3. 滤波器：通过滤波器可以针对特定频率范围的噪声信号进行滤除或选择。
4. ADC（模数转换器）：将模拟信号转换为数字信号，以便
于数字处理和存储。
5. 控制电路和接口：用于与其他系统进行数据交互和控制。
工作原理如下：
1. 麦克风将环境中的声音转换为电信号。
这个电信号是微弱的，在传感器电路中需要经过放大器来增强它。
2. 放大器将麦克风接收到的信号进行放大，以便后续的处理和分析。
3. 滤波器可以根据需要选择特定的频率范围进行滤除或选择。
这可以帮助排除非感兴趣的噪声，使得系统更专注于特定频率范围内的信号。
4. 模数转换器（ADC）将模拟信号转换为数字信号。
这是为
了方便数字处理和存储。
5. 控制电路和接口可以与其他系统进行数据交互和控制。
例如，将噪声数据传输到计算机或其他设备进行分析和处理。
需要注意的是，具体的噪声传感器电路设计可能会因传感器类型、应用场景和性能要求而有所不同。
以上是一个一般的噪声传感器电路工作原理的简要介绍。
噪声传感器的原理
噪声传感器的原理
噪声传感器是一种能够感知、测量环境中噪声强度和频谱分布的设备。
其原理主要基于声音的传播和感知。
噪声传感器的工作原理包括以下几个步骤：
1. 声音传播：声音是一种机械波，通过空气中的分子传播。
原则上，噪声可以通过固体和液体传播，但在噪声传感器中，主要通过空气传播。
2. 声音感知：在噪声传感器中，通常使用麦克风或压电传感器来感知声音。
当声音波传播到传感器附近时，会使传感器中的麦克风或压电传感器的膜片或晶片振动。
3. 转换电信号：当传感器的麦克风或压电传感器振动时，会产生相应的电信号。
对于麦克风，声音振动会使麦克风中的电容发生变化，产生电压信号；对于压电传感器，声音振动会使晶片发生压电效应，产生电压信号。
4. 信号处理：传感器将电信号传送到信号处理电路中进行处理和放大。
这些电路将电信号转换为数字信号，并进行滤波、放大、去噪等处理，以提高测量精度和抗干扰能力。
5. 数据分析：经过信号处理后，传感器会输出噪声的强度和频谱分布。
这些数
据可以用来分析环境中的噪声水平和特征，为环境监测、噪声控制等提供参考。
总结起来，噪声传感器的工作原理可以简述为：声音传播到传感器附近，使麦克风或压电传感器振动，产生电信号；电信号经过信号处理电路处理后，输出噪声的强度和频谱分布。
噪声传感器的功能和选择技巧
噪声传感器的功能和选择技巧噪声传感器能够对工业噪声的来源进行手记，它的外观小巧金安达，使用便利快捷，能够检测到超出人耳接收的全部频率范围，并定位噪音的来源，在选择噪声传感器的时候，建议选择灵敏度高，在合理的检测频率内测量条件精准，且稳定想好精准明确度较高的，下面认真介绍。
一、噪声传感器的功能1、针对工业现场或噪声源噪音监测而设计，符合GB/T3785—2型或IEC61672—2级标准。
具有声级计应具备的全部功能：如时间计权：[F（快）、S（慢）]和频率计权（A、C、Z）及校准功能等。
2、传感器尺寸：外形美观，体积小，重量轻，安装快捷。
3、动态范围：≧110dB（A），无需量程切换。
监测的声压范围充足国家噪声管理标准中的全部要求，尾部环形发光管指示工作状态。
供给+5V电源（可按要求配置不同直流电压供电输入）。
4、频率范围：10Hz～20kHz，覆盖了人耳所能听到的全部频率。
5、现场声信号手记以4—20mA工业标准、RS—485（232、USB）输出，可作为一个全天侯实时监控现场噪音的监测单元，兼容用户噪音监测、掌控（如：DCS等系统）而构成的精细噪声测量系统，是各类噪声源噪声定量分析、声源定位、噪声整治及声学讨论的理想选择。
二、噪声传感器选择技巧2、灵敏度的选择：通常，在传感器的线性范围内，希望传感器的灵敏度越高越好。
由于只有灵敏度高时，与被测量变更对应的输出信号的值才比较大，有利于信号处置。
但要注意的是，传感器的灵敏度高，与被测量无关的外界噪声也简单混入，也会被放大系统放大，影响测量精度。
3、频率响应特性：传感器的频率响应特性决议了被测量的频率范围，必须在允许频率范围内保持不失真的测量条件，实际上传感器的响应总有定延迟，希望延迟时间越短越好。
4、线性范围：传感器的线形范围是指输出与输入成正比的范围。
以理论上讲，在此范围内，灵敏度保持定值。
传感器的线性范围越宽，则其量程越大，而且能保证肯定的测量精度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TZ-2KA型噪声传感器
概述
TZ-2KA型噪声传感器是一款宽声频范围、高声强动态范围、操作简便的噪音传感器。
该传感器体积小，重量轻，安装灵活，其声频测量范围覆盖了人耳所能听到的全部频率（20～20KHz），测量的声强能量范围满足国家噪声管理标准中的全部要求。
此外，该传感器输出为标准电压信号，配接本公司自主研发的BR-Mini410、BR-Ultra24和与之匹配的分析软件可实现对噪声的深层次精细测量系统，被广泛的应用于大专院校及科研单位在环境监测、噪声定量分析、声源定位、噪声治理及声学研究中，深受用户好评。
技术参数
频率范围：20HZ～20KHz
动态范围：20～140dB
灵敏度：50mV/Pa
极化电压：0V
频响特性：自由场
外径：φ12.7mm
温度范围：-20～+80℃
相对湿度：≤80%
工作环境：1个大气压
其它事项：测量部件不受外来冲击
噪声传感器与动态信号分析仪、与之配套分析软件分析使用。
可以实现噪声时域图、频域图、瀑布图、声功率等高级分析，被广泛用于各大高校及研究所对噪声分析、噪声控制研究中。
BR-Ultra动态信号分析仪
采集通道：8通道并行采集；
采样频率：同步并行采集每通道最高128KHz（1KHz～128KHz可调）；
分辨率：>0.01% F.S（满量程的十万分之一）
模数转换：24bit；
动态范围：>100dB
直流误差：<0.005%F.S；±2mV；
适用频率：0~20KHz
输入阻抗：1MΩ/20pF
供电方式：内置锂电池>4小时或AC220V(市电)；
BR-Mini410动态信号分析仪
通道数：2（完全并行采集）
AD转换:16bit
采样率：1000K SPSHz
动态范围：90(dB)
量程：±1V、±10V
直流误差:<0.001%F.S；±2mV
输入阻抗:1MΩ/20pF
供电方式:内置锂电池>24小时或AC220V(市电)输入方式:电压、ICP、电荷
通信接口:USB2.0。
