【精品】焊接工艺基础知识

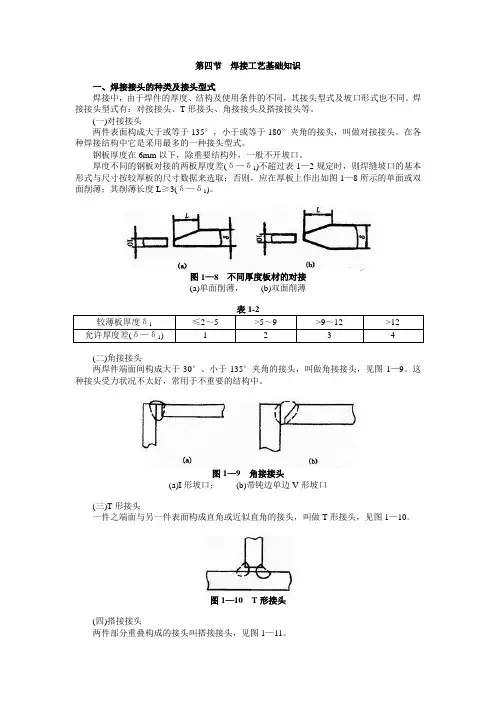

焊接工艺基础知识.
第四节焊接工艺基础知识一、焊接接头的种类及接头型式焊接中，由于焊件的厚度、结构及使用条件的不同，其接头型式及坡口形式也不同。
焊接接头型式有：对接接头、T形接头、角接接头及搭接接头等。
(一)对接接头两件表面构成大于或等于135°，小于或等于180°夹角的接头，叫做对接接头。
在各种焊接结构中它是采用最多的一种接头型式。
钢板厚度在6mm以下，除重要结构外，一般不开坡口。
厚度不同的钢板对接的两板厚度差(δ—δ1)不超过表1—2规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选取；否则，应在厚板上作出如图1—8所示的单面或双面削薄；其削薄长度L≥3(δ—δ1)。
图1—8 不同厚度板材的对接(a)单面削薄，(b)双面削薄(二)角接接头两焊件端面间构成大于30°、小于135°夹角的接头，叫做角接接头，见图1—9。
这种接头受力状况不太好，常用于不重要的结构中。
图1—9 角接接头(a)I形坡口；(b)带钝边单边V形坡口(三)T形接头一件之端面与另一件表面构成直角或近似直角的接头，叫做T形接头，见图1—10。
图1—10 T形接头(四)搭接接头两件部分重叠构成的接头叫搭接接头，见图1—11。
图1—11 搭接接头(a)I形坡口，(b)圆孔内塞焊；(c)长孔内角焊搭接接头根据其结构形式和对强度的要求，分为不开坡口、圆孔内塞焊和长孔内角焊三种形式，见图1—11。
I形坡口的搭接接头，一般用于厚度12mm以下的钢板，其重叠部分≥2(δ1+δ2)，双面焊接。
这种接头用于不重要的结构中。
当遇到重叠部分的面积较大时，可根据板厚及强度要求，分别采用不同大小和数量的圆孔内塞焊或长孔内角焊的接头型式。
二、焊缝坡口的基本形式与尺寸(一)坡口形式根据坡口的形状，坡口分成I形(不开坡口)、V形、Y形、双Y形、U形、双U形、单边V形、双单边Y形、J形等各种坡口形式。
V形和Y形坡口的加工和施焊方便(不必翻转焊件)，但焊后容易产生角变形。
焊接基础知识
焊接基础知识焊接是一种重要的金属连接工艺，广泛应用于各个行业和领域。
了解和掌握焊接基础知识对于从事焊接工作的人员来说至关重要。
本文将介绍焊接的基本概念、常见的焊接方法以及焊接质量控制等方面的知识。
一、焊接的基本概念焊接是通过加热、熔化金属或非金属材料，并在冷却后形成牢固连接的工艺方法。
焊接通常需要使用焊接电流或焊接火焰来提供足够的能量，使金属或非金属材料局部或全面达到熔点或塑性状态。
焊接的基本原理是利用金属在液态或塑性状态下的凝固过程实现材料的连接。
二、常见的焊接方法1. 电弧焊接电弧焊接是最常用的焊接方法之一。
它利用电弧产生高温，使金属熔化并在冷却后形成连接。
电弧焊接分为手工电弧焊和自动电弧焊两种方式。
手工电弧焊常用于小规模焊接工作，而自动电弧焊则适用于大规模连续焊接工作。
2. 气焊气焊是利用氧炔火焰产生高温将金属熔化并连接在一起的焊接方法。
气焊可用于焊接钢、铜、铝等金属材料，广泛应用于船舶、桥梁等领域。
3. 焊接变位焊接变位是一种将材料通过热扩散、热塑性或热力形变改变其位置后进行焊接的方法。
主要包括冷咬接焊、冷垫焊和冷紧接焊等。
三、焊接质量控制焊接质量控制是保证焊接连接强度和可靠性的关键步骤。
以下是几个常用的焊接质量控制方法：1. 检测焊接材料在进行焊接之前，需要对待焊接材料进行检测。
通过检测可以确定材料的合格性并预防焊接缺陷的发生。
2. 控制焊接参数焊接参数的控制对于焊接质量至关重要。
包括焊接电流、焊接速度、焊接温度等参数的控制，能够确保焊接接头的牢固性和密度。
3. 焊接接头检测焊接接头检测是评估焊接质量的重要步骤。
常用的检测方法包括目视检验、渗透检测、超声波检测等。
4. 焊接后处理焊接后处理包括去除焊渣、除凹槽、修复焊缺陷等步骤。
通过焊接后处理能够提高焊接接头的外观质量和力学性能。
综上所述，了解和掌握焊接基础知识对于从事焊接工作的人员来说至关重要。
通过掌握焊接的基本概念、常见的焊接方法以及焊接质量控制等知识，能够在实际工作中进行有效的焊接操作，并确保焊接接头的质量和可靠性。
焊接的基本知识
焊接的基本知识焊接是一种常见的金属连接方式，它通过将金属部件加热至熔点，并将其连接在一起，形成一个强固的结合。
焊接广泛应用于制造业和建筑领域，因其可靠性和经济性而备受青睐。
本文将介绍焊接的基本知识，包括焊接的原理、常见的焊接方法、焊接材料和设备。
一、焊接的原理焊接的原理是基于热能传递和材料熔化再凝固的过程。
焊接时，焊接电流或者火焰使焊接部件受热，达到熔点并熔化形成熔池。
熔化的材料液体状态下流动，两个焊接部件的金属混合在一起，并在冷却后形成坚固的连接。
二、常见的焊接方法1. 电弧焊接：电弧焊接是一种常见的手工焊接方法。
它通过产生电弧将电能转化为热能，熔化焊接材料并连接金属部件。
电弧焊接适用于多种金属，例如钢铁、不锈钢和铝等。
常见的电弧焊接方法包括手工电弧焊、氩弧焊和埋弧焊。
2. 气体焊接：气体焊接是利用气体燃烧产生的高温热源进行焊接的方法。
常见的气体焊接方法包括氧乙炔焊、氧煤气焊和氧气焊。
气体焊接适用于较薄的金属材料，例如铝和铜。
3. 熔化极气体保护焊：熔化极气体保护焊是一种利用熔化的焊条作为填充材料，同时通过保护气体保护熔池的焊接方法。
常见的熔化极气体保护焊包括氩弧焊和惰性气体保护焊。
三、焊接材料1. 焊接电极：电弧焊接和熔化极气体保护焊中使用的焊接材料被称为焊接电极。
焊接电极的选择应根据焊接金属的种类和特性进行。
常见的焊接电极包括碳钢电极、不锈钢电极和铝合金电极等。
2. 焊剂：焊剂是一种用于清洁焊接表面和保护熔池的物质。
它可以帮助去除氧化物和杂质，并防止空气中的氧气进入焊接过程。
焊剂的种类根据使用的焊接方法和金属材料的不同而有所不同。
四、焊接设备1. 焊接机：焊接机是用于提供焊接电流的设备。
根据不同的焊接方法和需求，可选择不同类型的焊接机，例如手持电弧焊机、氩弧焊机和埋弧焊机等。
2. 焊接面罩：焊接面罩是用于保护焊工眼睛和面部的设备。
它能保护焊工免受电弧光和飞溅的伤害。
焊接面罩通常配有可调节的滤镜，以过滤强光。
焊接工艺基础知识
1.5埋弧焊
缺点 焊接适用的位置受到限制 由于采用颗粒状的焊剂进行焊
接，因此一般只适用于平焊位置（俯位）的焊接，如平焊位 置的对接接头、平焊位置和横焊位置的角接接头以及平焊位 置的堆焊等。对于其它位置，则需要采用特殊的装置以保证 焊剂对焊缝区的覆盖。
焊接厚度受到限制由于埋弧焊时，当焊接电流小于100A时 电弧的稳定性通常变差，因此不适于焊接厚度小于1mm以下 的薄板。
当维弧电流大于2A时，转移型等离子弧在 小至0.1A焊接电流下仍可稳定燃烧，因此小电 流时微束等离子弧十分稳定。
应用：微束等离子焊更是在实际运用中显露出 巨大的优势，其焊缝质量可与激光焊比美。
1.4激光焊
激光焊是以聚焦的激光束作为能源轰击焊件所 产生的热量进行焊接的一种高效精密的焊接方 法.
1.1手工电弧焊
V形和Y形坡口的加工和施焊方便(不必翻转焊件)，但焊后容易产生角变形。 双Y形坡口是在V形坡口的基础上发展的。当焊件厚度增大时，采用双Y形代替V形坡口，在同样厚度下，可减少焊缝金属量约 1/2，并且可对称施焊，焊后的残余变形较小。缺点是焊接过程中要翻转焊件，在筒形焊件的内部施焊，使劳动条件变差。 U形坡口的填充金属量在焊件厚度相同的条件下比V形坡口小得多，但这种坡口的加工较复杂。
1.2氩弧焊
氩弧焊，是使用 氩气作为保护气 体的一种焊接技 术。[1] 又称氩气 体保护焊。就是 在电弧焊的周围 通上氩气保护气 体，将空气隔离 在焊区之外，防 止焊区的氧化。
钨极氩弧焊的分类
电极材料
• 钨极氩弧焊（TIG） • 熔化极氩弧焊(MIG)
操作方式
• 手动氩弧焊 • 半自动氩弧焊 • 自动氩弧焊
等离子焊的分类
按焊缝成形原理，等离子弧焊有下列三种基本 方法：
焊接工艺基础知识
➢ 焊接加热过程对焊缝质量的影响：
影响熔池金属的理化反应，造成不完全偏析，形 成气孔、夹杂等缺陷。
由于热传导过程，使焊缝区域金属产生淬硬、脆 化、软化等。
由于不均匀加热及冷却，产生不均匀应力状态和 变形，导致裂纹。
焊接工艺基础知识
➢ 焊缝熔池的一次结晶：在焊接过程中，当焊接 热源离开后金属有液体转变成固体的过程为一次结 晶；特点为：
设计措施：
✓ 合理选择结构的截面形状和尺寸。
✓ 合理选择焊缝尺寸和形式：在保证焊缝强度、满足 焊接工艺条件下，尽可能采用较小的焊缝尺寸。对于 受力较大的丁字接头和十字接头，在保证强度相同的 条件下，采用开坡口角焊缝可减少变形。在薄板结构 中如果没有密封性等要求，则可用点焊或塞焊来代替 长缝的熔化焊。
✓ 非熔化极有钨极氩弧焊（TIG）、等离子弧焊 等。
焊接工艺基础知识
➢ 压焊：在焊接过程中，必须对焊件施加压力（加热或不 加热），以完成焊接的方法，称为压焊。
加热压焊有电阻焊、气压焊、高频焊、锻焊、接触焊、 摩擦焊等；
不加热压焊有的方法有冷压焊、超声波焊、爆炸焊等。 ➢ 钎焊：是硬钎焊和软钎焊的总称，是采用比母材熔点低 的金属作填充材料，将焊件和钎料加热到高于钎料熔点，低 于母材熔点的温度，利用液态钎料湿润母材，并填充接头间 隙并与母材相互扩散实现连接焊件的方法。
搭接接头：分为I形坡口、圆孔内塞焊及长孔内角焊 三种形式。
卷边接头
焊接工艺基础知识
➢ 接头的设计和选择原则： 根据产品的结构形状、尺寸、材质、技术要求等。 根据采用的焊接方法及接头的基本特性。 根据承载荷的性质、大小（如拉伸、压缩、弯曲、冲击等）。 根据工作环境要求。 根据变形与控制及施焊的难易程度。 根据接头的焊前准备和焊接费用等。 ➢ 坡口的选择原则： 保证焊件的焊接质量、焊缝能焊透。 坡口容易加工（如U型坡口比V型坡口加工困难，费用高）。 尽可能减少金属填充量。 减少焊接变形。 保证焊接可达性（如不能两面焊接的可选用单面V型或U型坡口） 不同位置的焊接操作要求：（平焊、立焊、横焊、仰焊等四种操作 方法）。
焊接基础必学知识点
焊接基础必学知识点
1. 焊接的定义和原理：焊接是通过热能和力学能将金属材料连接在一
起的工艺。
焊接原理是利用电弧、燃气火焰或激光束等加热金属材料，使之熔化并形成一定形状的焊缝。
2. 焊接的分类：按照焊接方式可以分为手工焊接、自动焊接和半自动
焊接；按照焊接材料可以分为金属焊接、塑料焊接和玻璃焊接等。
3. 焊接电源和设备：常用的焊接电源包括直流电源（直流弧焊机）和
交流电源（交流弧焊机），焊接设备包括焊接机、焊枪、焊丝、电焊
钳等。
4. 焊接材料：常用的焊接材料包括焊条、焊丝和焊剂等。
焊条是由焊
芯和焊皮组成的，焊芯是焊接所需的金属材料，焊皮是包裹焊芯的外
层材料。
5. 焊接技术：焊接技术包括焊接位置选择、焊接参数设置、焊接方法
选择等。
焊接位置选择是确定焊接部位的位置和方向，焊接参数设置
是根据材料和焊接要求调整焊接电流、焊接电压、焊接速度等，焊接
方法选择是根据材料、焊接位置和要求选择适合的焊接方法。
6. 焊接缺陷和质量控制：焊接过程中可能出现的缺陷包括焊缝裂纹、
气孔、夹渣等。
质量控制包括焊接前的材料检查和处理、焊接过程的
参数控制、焊后的检测和评价。
7. 焊接安全：焊接操作时需要注意保护眼睛、皮肤和呼吸系统，使用
防护设备如焊接面罩、皮手套、防护服和呼吸器等。
8. 与焊接相关的其他知识点：如焊接符号、焊接标准、焊接工艺指导书等。
以上是焊接基础必学的知识点，学好这些知识可以帮助理解焊接的原理和技术，提高焊接技能和质量控制能力。
焊接工艺知识知识培训课件
焊接安全操作规程
焊接操作前检查
确保工作场所安全，检查焊接设 备是否正常，检查焊接材料是否
符合要求。
焊接操作安全防护
穿戴防护服、防护眼镜、手套等个 人防护用品，防止焊接过程中产生 的飞溅、弧光等伤害。
焊接后检查
焊接结束后，应检查周围环境，确 保没有火灾等安全隐患，同时对焊 接质量进行检查。
04
焊接工艺参数
焊接电流
总结词
焊接电流是焊接过程中通过焊接头的电 流，是焊接工艺中最重要的参数之一。
VS
详细描述
焊接电流的大小直接影响焊接熔池的形成 和焊缝的成形质量，同时也会影响焊接头 的机械性能和焊接效率。如果焊接电流过 大，会导致焊缝过热，影响焊缝质量；如 果焊接电流过小，则会导致焊缝不熔合， 影响焊接效果。因此，选择合适的焊接电 流是保证焊接质量的关键。
焊接的分类与特点
熔焊
将工件加热至熔化状态，通过液态金属的相互融合实现连 接。特点是无须加压，操作简便，适用于大型工件和难以 加压的部位。
压焊
通过施加压力，使工件在固态下产生塑性变形或熔融状态， 实现原子间相互扩散和联结。特点是需要施加压力，适用 于金属材料和部分非金属材料的连接。
钎焊
使用熔点低于母材的填充材料，通过加热熔化填充材料， 实现工件的连接。特点是对母材的热影响较小，适用于精 密、薄壁、低熔点材料的连接。
03
焊接工艺方法
熔化焊
01
02
03
定义
熔化焊是通过加热至熔点， 使焊缝材料熔化形成液态， 冷却后形成焊缝的焊接方 法。
分类
常见的熔化焊方法包括电 弧焊、气焊、激光焊等。
应用
适用于各种金属材料的焊 接，如钢铁、铜、铝等。
焊接工艺基础知识
焊接工艺基础知识在现代制造业中，焊接是一项至关重要的技术。
它将多个金属部件连接在一起，形成坚固的整体结构。
焊接涉及到各种复杂的工艺和技术，掌握焊接基础知识对于成为一名合格的焊工至关重要。
本文将介绍一些焊接工艺的基本概念和技术要点。
一、焊接的定义和分类焊接是指通过加热金属部件至熔点，在一定条件下使它们熔融并冷却后连接在一起的方法。
根据焊接材料的不同，可以将焊接分为金属焊接和非金属焊接。
金属焊接主要包括电弧焊、气体焊、摩擦焊等。
非金属焊接则包括塑料焊接、橡胶焊接等。
二、焊接过程焊接过程包括预热、熔化、冷却三个阶段。
在预热阶段，通过加热金属部件，使其温度达到一定程度，以保证焊接质量。
在熔化阶段，焊接材料会熔融形成焊缝。
在冷却阶段，焊缝会逐渐冷却并形成坚固的连接。
三、焊接材料焊接常用的金属材料包括钢、铝、铜等。
这些材料具有良好的导电性和导热性，适合进行焊接。
此外，焊接中还需要使用焊条、焊丝等辅助材料，以提供熔化金属的填充。
四、焊接技术要点1. 准备工作：在进行焊接之前，首先需要对金属部件进行清洁和除锈处理，以保证焊接接头的质量。
2. 焊接位置：选择正确的焊接位置和角度对于焊接质量至关重要。
在焊接过程中，应尽可能使焊接接头暴露在焊接区域。
3. 焊接电流和温度：控制好焊接电流和温度是保证焊接质量的重要因素。
根据不同的金属材料和焊接方式，选择合适的电流和温度进行焊接。
4. 焊接速度：焊接速度对于焊接质量有着重要影响。
过快的焊接速度会导致焊接接头质量不均匀，过慢则容易产生焊缝缺陷。
5. 焊接保护：在焊接过程中，应采取适当的保护措施，如使用惰性气体进行保护焊接，以防止焊接接头受到空气中的氧气和水蒸汽影响。
五、焊接质量检测焊接完成后，需要对焊接质量进行检测。
常用的焊接质量检测方法包括目测、X射线检测、超声波检测等。
这些方法可以判断焊接接头是否存在缺陷和裂纹等问题。
六、焊接安全在进行焊接作业时，需要注意安全问题。
焊接作业中会产生高温和明火，必须佩戴防护用品，如焊接面罩、手套等，以避免受伤。
焊接工艺基础知识
焊接⼯艺基础知识1、焊接的特点与分类 焊接与铆接等其他加⼯⽅法相⽐，具有减轻结构重量，节省材料；⽣产效率⾼，易实现机械化和⾃动化；接头密封性好，⼒学性能⾼；⼯作过程中⽆噪⾳等优点。
其不⾜之处是会引起焊接接头组织、性能的变化，同时焊件还会产⽣较⼤的应⼒和变形。
焊接主要⽤于制造各种⾦属构件，如建筑结构、船体、车辆、锅炉及各种压⼒容器。
此外，焊接也常⽤于制造机械零件，如重型机械的机架、底座、箱体、轴、齿轮等。
焊接⽅法的种类很多，按焊接过程的特点，可归纳为三⼤类，即熔焊、压焊和钎焊。
熔焊是将两个焊件局部加热到熔化状态，并加⼊填充⾦属，冷却凝固后形成牢固的接头，常⽤的熔焊有电弧焊、⽓焊、电渣焊、电⼦束焊、激光焊和等离⼦弧焊等。
压焊是在焊接时，不论焊件是否加热，必须对焊件施加⼀定的压⼒，使两者结合⾯紧密接触并产⽣⼀定的塑性变形，从⽽将两焊件焊接在⼀起。
常⽤的压焊有电阻焊、摩擦焊、扩散焊、爆炸焊、冷压焊和超声波焊等。
钎焊是指采⽤⽐焊件熔点低的钎料和焊件⼀起加热，使钎料熔化，焊件不熔化，钎料熔化后填充到与焊件连接处的间隙，待钎料凝固后，两焊件就被连接成整体的⽅法。
常⽤的钎焊有锡焊、铜焊等。
主要焊接⽅法分类见下图所⽰。
2、焊接接头的组织与性能 （1）焊缝的组织与性能 ⽤焊接⽅法连接的接头称焊接接头，简称接头。
焊接接头由焊缝区、熔合区、热影响区三部分组成的。
焊缝两侧因焊接热作⽤⽽导致母材的组织和性能发⽣变化的区域称为焊接热影响区。
焊缝和母材的交界线称为熔合线，熔合线两侧有⼀个⽐较窄⼩的焊缝与热影响区的过渡区，称为熔合区。
焊缝组织是由熔池⾦属结晶得到的柱状铸态组织，由铁素体和少量珠光体组成。
铸态组织晶粒粗⼤，组织不致密。
但由于焊接熔池体积⼩，冷却速度快，焊条药⽪、焊剂或焊丝在焊接过程中的渗合⾦作⽤，使得焊缝⾦属中锰、硅等合⾦元素含量可能⾼于母材，所以焊缝⾦属的⼒学性能不低于母材，特别是强度容易达到。
（2）热影响区及熔合区的组织与性能 上图为低碳钢焊接接头的组织变化情况。
焊接工艺常识
大理石、长石、萤石、菱苦石、锰矿、钛铁 矿、粘土、钛白粉、金红石
改善引弧性能、提高电弧燃烧的稳定性
造成一定量的气体，隔绝空气，保护焊接 熔滴与熔池 造成具有一定物理化学性能的熔渣，保护 焊缝，碱性渣中的CaO可脱硫、磷
焊条药皮的作用
焊条种类
按化学成分分成七大类
碳钢、低合金钢、不锈钢、堆焊、铸铁、铜及 铜合金、铝及铝合金
在中国人民革命军事博物馆里，展品中就有美 军的钢盔、卡宾枪、被烧熔在一起，除了火箭 弹以外，其它炸弹没有如此大的能量。
选择焊接方法
自行车车架 钢窗 家用液化气罐主缝 自行车圈 电子线路板 锅炉壳体 钢轨对接 不锈钢储罐
硬钎焊（盐浴） 硬钎焊、对焊、电弧焊 缝焊 缝焊外边、闪光对焊 软钎焊 埋弧焊、电渣焊 闪光对焊、铝热焊 等离子弧焊接、氩弧焊
药皮
焊接过程顺利进行 焊缝化学成分、力学性能
焊条药皮
作用
提高电弧燃烧的稳定性 防止空气对熔化金属的有害作用 对熔池脱氧、加入合金元素
保证焊缝金属的化学成分和力学性能
稳弧、造气、造渣、脱氧、合金、稀渣、粘接
原料种类
原料名称
作用
稳弧剂 造气剂 造渣剂
碳酸钾、碳酸钠、长石、大理石、钛白粉、 钠水玻璃、钾水玻璃
还原反应产生大量的热能，无需外部的能源， 就能熔化金属，可以用来焊接钢轨
优点
这些原料完全彻底地和合金元素混合在一起形 成铝热剂，它可以组成与钢轨化学、冶金、和 机械方面相匹配的焊接接头
焊接钢轨
过程
铝热剂被投入到一个耐火坩 埚中，用点火器点燃，开始 铝热反应。
反应结束后，液态钢自动从 坩埚底部释放到耐火模具， 从而连接钢轨的两端。
焊接工艺基础
• 焊接工艺
– 永久性连接 – 起源于一次世界大战后（凡尔赛公约）
• 现代工业的基础工艺
– 造船、航空、锅炉、化工、机械、汽车
• 基本焊接方法
– 电弧焊：属于熔化焊 – 其他焊接方法：压力焊、钎焊
机械制造基础
本讲内容
• 一、电弧焊工艺常识 • 二、焊条电弧焊 • 三、特种焊接工艺方法 • 四、金属材料的焊接性 • 五、焊接结构设计 • 六、连接技术
• 酸性/碱性：根据重要性 • 铸铁：碱性焊条和适当工艺（预热） • 不锈钢和耐热钢：特殊、专用焊条
机械制造基础
2、埋弧焊
埋弧焊演示
机械制造基础
埋弧焊特点
• 大电流（1000A）、生产率高 • 焊接质量高且稳定 • 节约金属
– 热量集中、可无坡口、无焊条头、飞溅少
• 改善劳动条件
– 无弧光、烟雾
0K
• 直流焊接
– 正接法：工件温度高 – 反接法
• 交流焊接：两极温度均 为2500K
• 引弧电压：50－90V • 电弧电压：16－35V
机械制造基础
3、焊接接头的组织与性能
• 焊接工件上温度的变化与分布
机械制造基础
焊接接头组织
低碳钢
焊缝
焊接热影响区
机械制造基础
4、焊缝
• 从熔池底向中心凝固
焊接机器人演示
机械制造基础
用电弧焊焊接钢板的问题
• 如图拼焊一张大钢板
– 焊缝布置合理吗？ – 如何改进？
• 对称，错开
– 如何合理安排焊缝顺序？
• 先短后长
机械制造基础
7
8
5
1
3
2
4
6
三、特种焊接工艺方法
精选焊接工艺基础
第二节 焊接热影响区
熔焊时在集中热源的作用下，焊缝两侧发生组织和性能变化的 区域称为“影响区”（简称HAZ)。焊接接头是有焊缝、熔合区和焊 接热影响区三大部分组成的。
如图所示O-A为焊缝、A-B为熔合区、B-C-D为热影响区。
溶合区在焊缝与母材相邻的部位，又称半熔合区。这个区的微观行十分复杂，焊缝与母材的不规则结合，形成参次不齐的分界面。此区的范围虽然很窄，但有于在化学成分上和组织性能上都有较大的不均匀性，所以对焊接接头的强度、韧性都有很大的影响。在很多情况下，熔合区是产生裂纹、脆性、破坏的发源地。
焊丝
一、焊丝是焊接时作为填充金属或同时作为导电的金属丝，它是埋弧、气保焊、电渣焊等各焊种工艺方法的焊接材料。 二、CO2焊丝的分类 1、按焊丝的直径分为细丝焊丝（焊丝直径≤1.4）和粗丝焊丝 （焊丝直径≥1.6mm）。 2、按焊丝的组成部分：可分为实芯焊丝和药丝焊丝。 三、CO2气体保弧焊实芯焊丝。 CO2气体虽然可以起保护作用，但有于具有氧化性，会使焊丝中 各种元素在焊接过程中被剧烈氧化。如焊丝中的Mn、Si含量不足，其脱氧作用差，将会在焊缝中产生气空。最常用的焊有H 08Mn2SiA等。这种焊丝具有良好的焊接性能。 焊丝表面镀铜有利于防锈，增加导电性能，减小送丝阻力。 工厂常用实芯焊丝规格有：φ0.8、φ1.0、φ1.2、φ1.4、 φ1.6、φ2.0等，
压力表
连接接头
连接螺母
流量刻度管
护罩
浮动球
流量控制旋钮
气管接头组件
收弧电流调整
电流表
电压表
送丝电机保险丝
电源保险
丝经转换开关
电源开关
收弧电压调整
收弧转换开关
供气开关
焊丝选择开关
焊接电源（操作面板）各部位的名称和功能
焊接工艺基本知识
焊接工艺基本知识1 什么是焊接接头？它有哪几种类型？用焊接方法连接的接头称为焊接接头（简称为接头）。
它由焊缝、熔合区、热影响区及其邻近的母材组成。
在焊接结构中焊接接头起两方面的作用，第一是连接作用，即把两焊件连接成一个整体；第二是传力作用，即传递焊件所承受的载荷。
根据GB/T3375—94《焊接名词术语》中的规定，焊接接头可分为10种类型，即对接接头、T形接头、十字接头、搭接接头、角接接头、端接接头、套管接头、斜对接接头、卷边接头和锁底接头，如图1。
其中以对接接头和T形接头应用最为普遍。
2 什么是坡口？常用坡口有哪些形式？根据设计或工艺需要，将焊件的待焊部位加工成一定几何形状的沟槽称为坡口。
开坡口的目的是为了得到在焊件厚度上全部焊透的焊缝。
坡口的形式由 GB985—88《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》、GB986—88《埋弧焊焊缝坡口的基本形式及尺寸》标准制定的：常用的坡口形式有I形坡口、Y型坡口、带钝边U形坡口、双Y形坡口、带钝边单边V形坡口等，见图2。
3 表示坡口几何尺寸的参数有哪些？它们各起什么作用？⑴ 坡口面焊件上所开坡口的表面称为坡口面，见图3。
⑵ 坡口面角度和坡口角度焊件表面的垂直面与坡口面之间的夹角称为坡口面角度，两坡口面之间的夹角称为坡口角度，见图4。
开单面坡口时，坡口角度等于坡口面角度；开双面对称坡口时，坡口角度等于两倍的坡口面角度。
坡口角度（或坡口面角度）应保证焊条能自由伸入坡口内部，不和两侧坡口面相碰，但角度太大将会消耗太多的填充材料，并降低劳动生产率。
⑶根部间隙焊前，在接头根部之间预留的空隙称为根部间隙。
亦称装配间隙。
根部间隙的作用在于焊接底层焊道时，能保证根部可以焊透。
因此，根部间隙太小时，将在根部产生焊不透现象；但太大的根部间隙，又会使根部烧穿，形成焊瘤。
⑷钝边焊件开坡口时，沿焊件厚度方向未开坡口的端面部分称为钝边。
钝边的作用是防止根部烧穿，但钝边值太大，又会使根部焊不透。
焊接工艺基础知识
大
管
道
坡
TBD-15型钢板直面上的尺寸，标在基本符号的 左侧。
（2）焊缝长度方向的尺寸，标在基本符号的 右侧。
（3）坡口角度α、坡口面角度β、根部间隙b 标在基本符号的上侧或下侧。
（4）相同焊缝数量及焊接方法代号标在尾部。 （5）当需要标注的尺寸数据较多，又不易分 辨时，可在数据前面增加相应的尺寸符号。
六、焊接工艺参数及其对焊缝形状的 影响
❖ （一）焊接电流 ❖ （二）电弧电压 ❖ （三）焊接速度 ❖ （四）工艺因素
３、焊条电弧焊工艺参数
焊接工艺参数是指为保证焊接质 量而选择的多个物理量的总称。
（5）电弧电压的选择
电弧长，电压高； 电弧短，电压低。 焊接时一般采用短弧焊接。 短弧一般为焊条直径的0.5～1.0 倍：
L弧＝（0.5～1.0）d
焊件厚度 （mm）
焊条直径 （mm）
焊条直径与焊件厚度关系
≤４
４～12
2.5～3.2 3.2～４
＞12 ≥４
（3）焊接电流的选择
主要根据焊条类型、焊条直径、焊件厚度、接
头型式、焊缝空间位置及焊接层次来选择，最主要 的是焊条直径、焊缝空间位置。
焊条直径与焊接电流的关系如下：
I=k d
I：焊接电流，k：与焊条直径有关的系数，d：焊条
直径
不同焊条直径的电流
d 1.6
2.0
2.5
3.2
4.0
Ｉ 25～40 40～65 50～80 100～130 160～210
5.0 200～270
（４）焊接层数的选择
焊件厚度较大时，往往需要多层焊。每层 厚度应≤4～5mm，焊接层数可按一下公式 计算：
焊接工艺知识点总结
焊接工艺知识点总结一、焊接工艺的基本原理1.焊接是一种将金属或非金属材料通过加热或加压的方法进行连接的工艺。
焊接的基本原理就是通过在焊接面施加热量或压力，使得焊接部位的材料发生塑性变形，从而实现材料的连接。
焊接工艺可以分为熔化焊接和压力焊接两大类。
2.熔化焊接是利用焊接电弧、火焰或激光等热源，将焊接材料熔化并填充在被焊接材料之间，然后在固化后形成焊缝的连接工艺。
常见的熔化焊接方法有电弧焊、气体保护焊、压力气体保护焊、激光焊等。
3.压力焊接是通过施加压力使焊接材料形成塑性变形，进而实现焊接连接的工艺。
常见的压力焊接方法有电阻焊、摩擦焊、超声波焊等。
二、焊接工艺的常见方法1.电弧焊接电弧焊接是一种利用电弧加热使焊接材料熔化并填充在被焊接材料之间的焊接方法。
其中，电弧通常由焊接电源产生并维持。
电弧焊接技术广泛应用于钢结构、汽车制造、船舶制造、航天航空等领域。
2.气体保护焊气体保护焊是在焊接过程中使用惰性气体或活性气体形成保护气层，以防止焊接接头被氧化、氮化或其他气体污染的焊接方法。
常见的气体保护焊有TIG气体保护焊和MIG气体保护焊。
3.压力焊接压力焊接是通过施加压力使钢材产生塑性变形进而形成焊接接头的工艺。
常见的压力焊接有电阻焊、摩擦焊、超声波焊等。
4.激光焊接激光焊接是利用激光束对焊接材料进行加热和熔化的焊接方法，激光焊接具有高能量密度、热输入小等特点，适用于对焊接部件要求精度高、热影响小的工件。
5.等离子焊接等离子焊接是一种利用高温等离子体将焊接材料熔化并填充在被焊接材料之间的焊接方法，等离子焊接技术应用于航空航天、汽车制造、光伏工业等领域。
三、焊接工艺的工艺参数及其影响因素1.焊接电流焊接电流是指通过焊接电极产生的电流，它影响焊接热量、熔池形成和尺寸等。
焊接电流的大小会直接影响焊接接头的质量和焊接速度。
2.焊接电压焊接电压是指通过零件与电焊机之间的电压差，它也是控制焊接热量、熔池形成和尺寸的重要参数。
焊接工艺基础
焊接工艺基础引言焊接是一种将金属材料通过熔化并在熔化状态下冷却成为一体的工艺。
它广泛应用于制造业，包括航空航天、汽车、建筑和电子行业等。
作为一种重要的连接技术，焊接工艺对于产品的质量和性能具有至关重要的影响。
本文将介绍焊接工艺的基础知识，包括焊接的定义、分类、常用的焊接方法以及焊接过程中需要注意的事项。
焊接的定义和分类焊接的定义焊接是一种以金属材料为主要材料，通过加热或加压使其熔化，并加以冷却，实现材料的连接的过程。
在焊接过程中，通常还会使用焊接材料（焊丝或焊条）来填充连接部位。
焊接的分类根据焊接原理和焊接材料的状态，焊接可分为以下几类：1.压力焊接：通过施加压力使焊接接头达到连接强度的方法，例如冷焊接、热压焊接等。
这种焊接方法主要适用于铸钢、锻钢、铝及其合金等材料。
2.熔化焊接：通过加热材料将其熔化，并在熔化状态下冷却成为一体的方法。
熔化焊接可根据焊接材料状态的不同分为以下几种：–气焊：使用可燃气体（例如乙炔）作为燃料，燃烧产生的高温将金属材料加热至熔化状态。
–电弧焊：通过直流或交流电弧的热效应将焊丝和工件加热至熔化状态。
电弧焊包括手工电弧焊、埋弧焊、氩弧焊等。
–电阻焊：将电流通过焊接接头，产生局部加热，并在热状态下施加压力使接头连接。
–热熔焊：通过加热金属材料使其熔化，然后用焊材来填充连接部位。
–激光焊接：通过高能量激光束来熔化焊接接头，实现连接。
焊接方法在实际应用中，根据不同的需要，会选择不同的焊接方法。
以下是常见的焊接方法：1.手工电弧焊：手工电弧焊是一种使用手工持电弧焊接枪进行焊接的方法。
该方法广泛应用于一般焊接作业，适用于不同材料和厚度的连接。
2.埋弧焊：埋弧焊是一种半自动焊接方法。
通过在焊接过程中使用埋弧焊摆动机构，可以实现对焊缝的自动摆动，提高焊缝的质量。
3.氩弧焊：氩弧焊是一种常用的惰性气体保护焊接方法，适用于焊接钢、铝等材料。
通过在电弧焊接中使用纯氩或氩气混合气体作为保护性气体，可以有效防止熔池氧化。
焊接的基本知识及注意事项
焊接的基本知识及注意事项焊接是一种常见的加工工艺，它通过熔化填充材料与工件接触表面，然后冷却凝固，从而使工件相互连接。
在进行焊接操作之前，我们需要了解一些基本知识和注意事项，以确保焊接质量和作业安全。
焊接的基本知识焊接分类1.电弧焊：利用电弧在焊件与焊条之间产生高温，熔化工件表面并形成焊缝。
2.气体保护焊：在焊接过程中使用保护气体（如氩气）来防止热冷却速度过快而导致氧化的方法。
3.等离子焊：通过等离子火花局部加热工件来实现焊接的方法。
4.激光焊：利用激光束产生高能量密度的热源，瞬间熔化工件表面进行焊接。
焊接材料常用的焊接材料包括焊丝、焊条和焊剂。
根据不同的工件材料和焊接方式，选择适合的焊接材料是十分重要的。
焊接设备常见的焊接设备有焊接机、电源、接地夹等。
在使用焊接设备时，要注意安全操作，避免触电和火灾等危险。
焊接的注意事项安全防护1.佩戴防护装备：焊接时应穿戴合适的焊接工作服、手套、面罩等防护装备，以防止受伤。
2.通风换气：焊接过程中会产生有害气体和烟尘，应在通风良好的地方进行，避免中毒和呼吸道疾病。
焊接操作1.清洁工件：在进行焊接前，要确保工件表面干净，无油污和氧化物，以获得更好的焊接效果。
2.控制焊接参数：不同的焊接材料和工件要求不同的焊接参数，要根据实际情况调整焊接电流、电压和速度等参数。
质量检验1.目测检查：焊接完成后，应进行目测检查焊缝是否完整，有无气孔和裂纹等缺陷。
2.无损检测：对于重要部件的焊接，可以进行X射线、超声波等无损检测，确保焊接质量符合标准要求。
结语对于焊接工艺，了解基本知识和注意事项是确保焊接质量和作业安全的关键。
在实际操作中，严格遵守相关规定，合理选用焊接材料和设备，保持焊接环境清洁和通风，做好质量检验工作，可以有效提升焊接效率和质量，减少安全隐患。
希望通过本文的介绍，读者能够更全面地了解焊接的基本知识和注意事项，为实际工作提供参考依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四节焊接工艺基础知识一、焊接接头的种类及接头型式焊接中，由于焊件的厚度、结构及使用条件的不同，其接头型式及坡口形式也不同。
焊接接头型式有：对接接头、T形接头、角接接头及搭接接头等。
（一）对接接头两件表面构成大于或等于135°，小于或等于180°夹角的接头，叫做对接接头。
在各种焊接结构中它是采用最多的一种接头型式。
钢板厚度在6mm以下,除重要结构外，一般不开坡口。
）不超过表1—2规定时，则焊厚度不同的钢板对接的两板厚度差（δ-δ1缝坡口的基本形式与尺寸按较厚板的尺寸数据来选取;否则，应在厚板上作出如)。
图1—8所示的单面或双面削薄;其削薄长度L≥3(δ—δ1图1-8不同厚度板材的对接（a)单面削薄，（b）双面削薄表1—2≤2～5>5～9>9～12>12较薄板厚度δ1允许厚度差（δ—δ）123 41(二）角接接头两焊件端面间构成大于30°、小于135°夹角的接头，叫做角接接头，见图1—9。
这种接头受力状况不太好，常用于不重要的结构中。
图1—9角接接头(a)I形坡口；（b）带钝边单边V形坡口(三)T形接头一件之端面与另一件表面构成直角或近似直角的接头，叫做T形接头，见图1—10.图1—10T形接头(四)搭接接头两件部分重叠构成的接头叫搭接接头,见图1—11。
图1—11搭接接头(a）I形坡口,（b)圆孔内塞焊；(c)长孔内角焊搭接接头根据其结构形式和对强度的要求，分为不开坡口、圆孔内塞焊和长孔内角焊三种形式,见图1-11。
I形坡口的搭接接头，一般用于厚度12mm以下的钢板，其重叠部分≥2（δ1+δ2),双面焊接。
这种接头用于不重要的结构中。
当遇到重叠部分的面积较大时,可根据板厚及强度要求，分别采用不同大小和数量的圆孔内塞焊或长孔内角焊的接头型式.二、焊缝坡口的基本形式与尺寸(一)坡口形式根据坡口的形状，坡口分成I形（不开坡口）、V形、Y形、双Y形、U形、双U形、单边V形、双单边Y形、J形等各种坡口形式。
V形和Y形坡口的加工和施焊方便(不必翻转焊件)，但焊后容易产生角变形。
双Y形坡口是在V形坡口的基础上发展的。
当焊件厚度增大时,采用双Y形代替V形坡口，在同样厚度下，可减少焊缝金属量约1/2，并且可对称施焊，焊后的残余变形较小。
缺点是焊接过程中要翻转焊件,在筒形焊件的内部施焊，使劳动条件变差.U形坡口的填充金属量在焊件厚度相同的条件下比V形坡口小得多,但这种坡口的加工较复杂。
(二）坡口的几何尺寸（1)坡口面待焊件上的坡口表面叫坡口面。
（2）坡口面角度和坡口角度待加工坡口的端面与坡口面之间的夹角叫坡口面角度，两坡口面之间的夹角叫坡口角度,见图1—12。
（3）根部间隙焊前在接头根部之间预留的空隙叫根部间隙,见图1—12。
其作用在于打底焊时能保证根部焊透。
根部间隙又叫装配间隙。
(4)钝边焊件开坡口时，沿焊件接头坡口根部的端面直边部分叫钝边，见图1—12。
钝边的作用是防止根部烧穿.（5）根部半径在J形、U形坡口底部的圆角半径叫根部半径(见图1—12)。
它的作用是增大坡口根部的空间，以便焊透根部。
图1—12坡口的几何尺寸三、焊接位置种类根据GB／T3375—94《焊接术语》的规定，焊接位置,即熔焊时，焊件接缝所处的空间位置，可用焊缝倾角和焊缝转角来表示。
有平焊、立焊、横焊和仰焊位置等。
焊缝倾角，即焊缝轴线与水平面之间的夹角，见图1—13。
图1-13焊缝倾角焊缝转角，即焊缝中心线（焊根和盖面层中心连线)和水平参照面Y轴的夹角，见图1—14。
图1—14焊缝转角（1)平焊位置焊缝倾角0°，焊缝转角90°的焊接位置，见图1-15(a)。
图1—15各种焊接位置(a）平焊（b)横焊(c)立焊(d)仰焊（e)平角焊(f）仰角焊（2）横焊位置焊缝倾角0°，180°；焊缝转角0°，180°的对接位置，见图1-15（b).(3)立焊位置焊缝倾角90°(立向上),270°（立向下）的焊接位置，见图1—15（c）。
（4）仰焊位置对接焊缝倾角0°，180°；转角270°的焊接位置,如图1—15(d）。
此外，对于角焊位置还规定了另外两种焊接位置。
(5）平角焊位置角焊缝倾角0°，180°；转角45°，135°的角焊位置，见图1—15（e）。
（6）仰角焊位置倾角0°，180°;转角225°，315°的角焊位置，见图1—15(f)。
在平焊位置、横焊位置、立焊位置、仰焊位置进行的焊接分别称为平焊、横焊、立焊、仰焊.T形、十字形和角接接头处于平焊位置进行的焊接称为船形焊。
在工程上常用的水平固定管的焊接，由于在管子360°的焊接中，有仰焊、立焊、平焊，所以称全位置焊接。
当焊件接缝置于倾斜位置（除平、横、立、仰焊位置以外)时进行的焊接称为倾斜焊。
四、焊缝形式及形状尺寸（一）焊缝形式焊缝按不同分类方法可分为下列几种形式:（1）根据GB／T3375—94的规定，按焊缝结合形式，分为对接焊缝、角焊缝、塞焊缝、槽焊缝和端接焊缝五种:1)对接焊缝：在焊件的坡口面间或一零件的坡口面与另一零件表面间焊接的焊缝,2）角焊缝：沿两直交或近直交零件的交线所焊接的焊缝。
3)端接焊缝:构成端接接头所形成的焊缝。
4)塞焊缝:两零件相叠，其中一块开圆孔，在圆孔中焊接两板所形成的焊缝，只在孔内焊角焊缝者不称塞焊。
5）槽焊缝：两板相叠，其中一块开长孔,在长孔中焊接两板的焊缝，只焊角焊缝者不称槽焊。
（2)按施焊时焊缝在空间所处位置分为平焊缝、立焊缝、横焊缝及仰焊缝四种形式。
（3）按焊缝断续情况分为连续焊缝和断续焊缝两种形式.断续焊缝又分为交错式和并列式两种(图1-16）,焊缝尺寸除注明焊脚K外，还注明断续焊缝中每一段焊缝的长度l和间距e，并以符号“Z”表示交错式焊缝。
图1—16断续角焊缝（a)交错式（b)并列式(二）焊缝的形状尺寸焊缝的形状用一系列几何尺寸来表示，不同形式的焊缝,其形状参数也不一样。
1．焊缝宽度焊缝表面与母材的交界处叫焊趾。
焊缝表面两焊趾之间的距离叫焊缝宽度，如图1—17.图1—17焊缝宽度2．余高超出母材表面焊趾连线上面的那部分焊缝金属的最大高度叫余高,见图1—18。
在静载下它有一定的加强作用，所以它又叫加强高。
但在动载或交变载荷下,它非但不起加强作用,反而因焊趾处应力集中易于促使脆断。
所以余高不能低于母材但也不能过高。
手弧焊时的余高值为0～3mm。
图1—18余高3．熔深在焊接接头横载面上,母材或前道焊缝熔化的深度叫熔深,见图1—19。
图1-19熔深（a)对接接头熔深(b)搭接接头熔深（c）T形接头熔深4．焊缝厚度在焊缝横截面中,从焊缝正面到焊缝背面的距离,叫焊缝厚度，见图1-20。
图1—20焊缝厚度及焊脚(a）凸形角焊缝（b)凹形角焊缝焊缝计算厚度是设计焊缝时使用的焊缝厚度.对接焊缝焊透日寸它等于焊件的厚度；角焊缝时它等于在角焊缝横截内画出的最大直角等腰三角形中，从直角的顶点到斜边的垂线长度，习惯上也称喉厚，见图1—20。
5．焊脚角焊缝的横截面中，从一个直角面上的焊趾到另一个直角面表面的最小距离，叫做焊脚。
在角焊缝的横截面中画出的最大等腰直角三角形中直角边的长度叫焊脚尺寸，见图1-20。
6．焊缝成形系数图1—21焊缝成形系数的计算熔焊时,在单道焊缝横截面上焊缝宽度(B）与焊缝计算厚度（H)的比值(ф＝B／H），叫焊缝成形系数，见图1—21。
该系数值小,则表示焊缝窄而深，这样的焊缝中容易产生气孔和裂纹,所以焊缝成形系数应该保持一定的数值，例如埋弧自动焊的焊缝成形系数ф要大于1．3.7．熔合比是指熔焊时，被熔化的母材在焊道金属中所占的百分比。
各种接头、坡口和焊缝的形式见表1—3。
表1-3各种坡口、接头及焊缝形式五、焊缝符号表示法焊缝符号一般由基本符号和指引线组成.必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。
（一)符号根据GB324—88《焊缝符号表示法》的规定，焊缝符号可以分为以下几种：（1)基本符号基本符号是表示焊缝横截面形状的符号,见表1-4。
（2)辅助符号辅助符号是表示焊缝表面形状特征的符号,见表1—5.应用示例见表1-6.（3)补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表1—7.应用示例见表1—8。
表1—4基本符号注：1)不完全熔化的卷边焊缝用I形焊缝符号来表示,并加注焊缝有效厚度S。
表1—5辅助符号表1—6辅助符号的应用示例表1—7补充符号表1—8补充符号应用示例（二）符号在图纸上的位置1．基本要求完整的焊缝表示方法除了上述基本符号、辅助符号、补充符号以外，还包括指引线、焊缝尺寸符号及数据。
指引线一般由带有箭头的指引线（简称箭头线)和两条基准线(一条为实线，另一条为虚线)两部分组成。
如图1—22所示.图1—22指引线2．箭头线和接头的关系图1-23和图1—24给出的示例说明下列术语的含义:图1—23带单角焊缝的T型接头(a)焊缝在箭头侧(b)焊缝在非箭头侧图1—24双角焊缝的十字接头a．接头的箭头侧；b．接头的非箭头侧3．箭头线的位置箭头线相对焊缝的位置一般没有特殊要求，见图1—25(a）、(b)。
但是在标注单边V、单边Y、J形焊缝时，箭头线应指向带有坡口一侧的工件，见图1—25(c）、（d）.必要时，允许箭头线弯折一次,如图1-26。
图1-25箭头线的位置图1-26弯折的箭头线4．基准线的位置基准线的虚线可以画在基准线的实线下侧或上侧。
基准线一般应与图样的底边相平行,但在特殊条件下亦可与底边相垂直。
5．基本符号相对基准线的位置基本符号相对基准线的位置见图1—27(a）、（b)、(c)、(d)；标注对称焊缝及双面焊缝时，不加虚线.图1—27基本符号相对基准线的位置(三)焊缝尺寸符号及其标注位置（1)焊缝尺寸符号,见表1-9.表1-9焊缝尺寸符号(2)焊缝尺寸符号及数据的标注原则，如图1—28：1）焊缝横截面上的尺寸标在基本符号的左侧;2）焊缝长度方向尺寸标在基本符号的右侧；图1—28焊缝尺寸的标注原则3)坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧；4)相同焊缝数量符号标在尾部；5）当需要标注的尺寸数据较多又不易分辩时，可在数据前面增加相应的尺寸符号.当箭头线方向变化时，上述原则不变。
（3)关于尺寸符号的说明1）在基本符号的右侧无任何标注且又无其他说明时，表示焊缝在工件的整个长度上是连续的。
2）在基本符号在左侧无任何标注且又无其他说明时,表示对接焊缝要完全焊透。
3）塞焊缝、槽焊缝带有斜边时，应该标注孔底部的尺寸。
