齿轮齿条从设计要点到应用与选型

竖直齿轮齿条选型计算公式

竖直齿轮齿条选型计算公式在机械传动系统中，齿轮齿条是一种常见的传动方式，它能够将旋转运动转换为直线运动，或者将直线运动转换为旋转运动。

而在竖直齿轮齿条的选型计算中，需要考虑到许多因素，包括负载、速度、齿轮参数等。

因此，我们需要通过一定的计算公式来确定合适的齿轮齿条。

一、齿轮齿条的基本原理。

竖直齿轮齿条传动是一种常见的机械传动方式，它由齿轮和齿条两部分组成。

齿轮是一个圆柱体，其表面上有一定数量的齿，齿条则是一个长条形的零件，其表面上也有一定数量的齿。

当齿轮和齿条配合时，齿轮的旋转运动可以转换为齿条的直线运动，或者齿条的直线运动可以转换为齿轮的旋转运动。

二、竖直齿轮齿条选型计算公式。

在进行竖直齿轮齿条的选型计算时，需要考虑到负载、速度、齿轮参数等因素。

下面是一些常用的竖直齿轮齿条选型计算公式：1. 齿轮齿条的传动比计算公式。

传动比=齿轮的齿数/齿条的齿数。

传动比是指齿轮每转一圈，齿条移动的距离与齿轮直径的比值。

通过传动比的计算，可以确定齿轮和齿条的尺寸，以满足需要的传动比。

2. 齿轮齿条的模数计算公式。

模数=m=齿轮的齿数/齿轮的直径。

模数是指齿轮齿条的齿数与齿轮直径的比值，它反映了齿轮齿条的尺寸。

通过模数的计算，可以确定齿轮和齿条的尺寸，以满足需要的传动比。

3. 齿轮齿条的载荷计算公式。

载荷=F=2πPV/60。

载荷是指齿轮齿条传动时所承受的力，它与传动功率、转速等参数有关。

通过载荷的计算，可以确定齿轮和齿条的尺寸，以满足需要的载荷要求。

4. 齿轮齿条的齿面强度计算公式。

齿面强度=σ=KYFV/(mb)。

齿面强度是指齿轮齿条传动时齿面所承受的应力，它与载荷、速度、齿轮参数等有关。

通过齿面强度的计算，可以确定齿轮和齿条的尺寸，以满足需要的齿面强度要求。

5. 齿轮齿条的齿形修形系数计算公式。

齿形修形系数=X=0.8（1+2αcosα）。

齿形修形系数是指齿轮齿条传动时齿形的修形程度，它与齿轮参数、齿条参数等有关。

齿轮齿条传动计算和选型

齿轮齿条传动计算和选型齿轮齿条传动是机械传动的常见形式，应用广泛。

齿轮齿条传动的主要作用是传递转动力和扭矩，常用于齿轮箱、机床、升降机以及机器人等设备中。

本文将介绍齿轮和齿条的计算和选型。

一、齿轮的计算和选型1. 齿轮的基本参数齿轮的基本参数有模数、齿数、齿宽、齿廓等。

其中，模数是指公称齿高与齿数之比，也是测量齿轮大小的重要指标。

齿数的选择要考虑传动比、力度、传动效率等因素。

齿宽是指齿轮上齿的宽度，应根据传动功率和齿轮轴向长度决定。

齿廓是齿的截面形状，常见的有直齿、斜齿、渐开线齿等。

2. 齿轮的承载能力计算齿轮的承载能力是指齿轮能够承受的最大转矩。

计算齿轮承载能力时，需要考虑齿轮材料、模数、齿数、齿宽、齿廓等因素。

一般来说，齿轮的承载能力应该大于传动所需的扭矩，以保证传动的可靠性和安全性。

3. 齿轮的选型在进行齿轮选型时，应根据传动比、功率、齿轮材料、工作环境等因素进行综合考虑。

一般来说，传动比较大时，应选用斜齿轮；传动功率较大时，应选用韧性好、强度高的材料制作齿轮；在高温、潮湿等恶劣环境下，应选用耐腐蚀的齿轮材料。

二、齿条的计算和选型1. 齿条的基本参数齿条的基本参数有模数、齿数、齿高、齿距等。

齿条的模数应与齿轮相配合，齿数应根据所传动的齿轮数确定。

齿高是指齿条齿与齿沟之间的垂直距离，齿距是指齿条两相邻齿的中心距离，齿高和齿距的大小比决定了齿条的传动精度。

2. 齿条的承载能力计算齿条的承载能力应考虑齿条材料、模数、齿数、齿高、齿距、传动功率等因素。

一般来说，齿条的承载能力应不小于传动所需的扭矩，以保证传动的可靠性和安全性。

3. 齿条的选型齿条的选型应根据传动比、齿条材料、功率、工作环境等因素进行综合考虑。

一般来说，选用韧性好、强度高、耐磨损、耐腐蚀的材料制作齿条，以保证齿条的使用寿命和可靠性。

同时，应根据传动功率和齿条长度确定齿条的截面形状和尺寸。

在选用齿条时，还应注意与传动齿轮的配合，确保传动精度。

齿条产品选型相关知识介绍

齿条产品选型相关知识介绍齿轮齿条传动具有传动力大、传动速度快的特点，同时通过对齿条进行拼接操作可以达到超长行程的效果。

在许多机械应用场景中，当设备的行程超过2m甚至达到IOm、50m的情况下，就必须使用到拼接齿条了。

那么应该如何进行拼接齿条的计算？接下来将进行简单的一些齿条选型知识分享。

1.齿条长度计算齿条拼接原理：拼接齿条的截断面按照齿底分中加工，以此保证每根拼接齿条的长度都是齿距的整数倍，即齿条长L能够被齿距P整除。

的实际长度为L、L、L3-Ln OX1fe l1÷P L1=X l*PX i Nk÷P L=X拜PXj≈l5÷P L=MP根据齿条拼接原理，我们可以计算出每一段齿条的长度，其公式表示如下:齿条长度L分为N段，计划每段齿条长度为L、k、L……L,而每段齿条XE.÷P1.n=L--Li-U-L ....... ~L11-ι2.齿条孔位分布在计算齿条孔位分布时，首先需要将拼接齿条看作一个整体，再将孔位均匀分布到整个齿条上；再画出每个拼接段齿条的拼接线，注意避让拼接处与孔位的干涉即可。

3.拼接齿条产品规格标准拼接齿条主要包括直齿条和斜齿条两个产品系列，为了方便广大设计师进行快速选型设计，节约设计时间，怡合达已推出了标准拼接齿条规格。

例如直齿条压力角20。

孔数固定型系列，产品模数包括1.0、L5、2.0、2.5以及3.0；斜齿条系列产品则包括精钱型斜齿条和研磨型斜齿条等类型。

4.标准流程拼接齿条产品支持来图定制，可为用户定制拼接方案，量身打造专属产品,标准流程为客户来图、工程确认、工程报价、客户确认、加工制作、入库发货。

每个环节都有着严密的制度要求和人员监管，力争为用户提供最为优质的服务。

怡合达齿轮齿条:。

齿轮齿条的选用

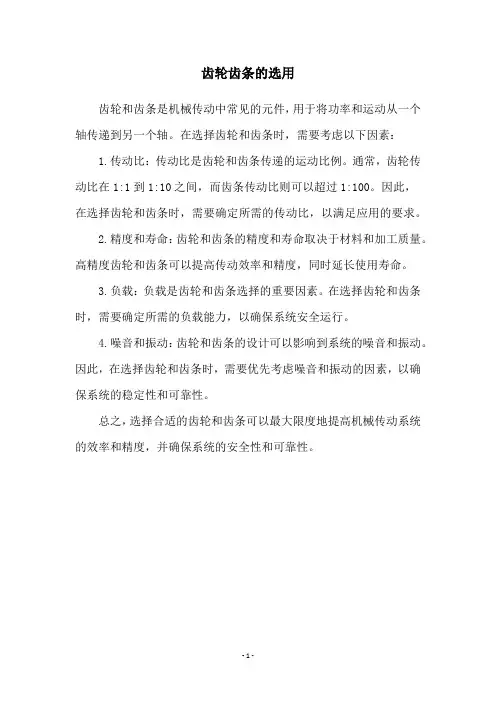

齿轮齿条的选用
齿轮和齿条是机械传动中常见的元件，用于将功率和运动从一个轴传递到另一个轴。

在选择齿轮和齿条时，需要考虑以下因素：
1.传动比：传动比是齿轮和齿条传递的运动比例。

通常，齿轮传动比在1:1到1:10之间，而齿条传动比则可以超过1:100。

因此，
在选择齿轮和齿条时，需要确定所需的传动比，以满足应用的要求。

2.精度和寿命：齿轮和齿条的精度和寿命取决于材料和加工质量。

高精度齿轮和齿条可以提高传动效率和精度，同时延长使用寿命。

3.负载：负载是齿轮和齿条选择的重要因素。

在选择齿轮和齿条时，需要确定所需的负载能力，以确保系统安全运行。

4.噪音和振动：齿轮和齿条的设计可以影响到系统的噪音和振动。

因此，在选择齿轮和齿条时，需要优先考虑噪音和振动的因素，以确保系统的稳定性和可靠性。

总之，选择合适的齿轮和齿条可以最大限度地提高机械传动系统的效率和精度，并确保系统的安全性和可靠性。

- 1 -。

齿条齿轮标准

齿条齿轮标准摘要：一、齿条和齿轮的定义及应用1.齿条的定义和特点2.齿轮的定义和特点3.齿条和齿轮在机械传动中的应用二、齿条和齿轮的标准1.齿条的标准分类和参数2.齿轮的标准分类和参数3.我国齿条和齿轮标准的现状和发展三、齿条和齿轮的选型和使用1.齿条和齿轮选型的注意事项2.齿条和齿轮的使用和维护3.齿条和齿轮在传动系统中的匹配和优化四、齿条和齿轮的发展趋势和挑战1.新材料和新技术在齿条和齿轮中的应用2.齿条和齿轮的智能化和绿色化发展3.齿条和齿轮行业面临的挑战和应对策略正文：齿条和齿轮是机械传动领域中应用广泛的基本元件，它们在各种机械设备和工业领域中发挥着关键作用。

为了规范齿条和齿轮的设计、生产和使用，我国制定了相应的标准。

本文将围绕齿条和齿轮的定义、标准、选型和使用等方面进行介绍。

一、齿条和齿轮的定义及应用1.齿条的定义和特点齿条是一种长条形的齿轮，其齿廓呈直线状。

齿条的齿数可以根据需要进行设计，通常为偶数。

齿条具有较高的传动精度，主要用于传递平行轴之间的动力。

2.齿轮的定义和特点齿轮是一种圆周分布有齿的机械元件，其齿廓呈圆弧状。

齿轮的齿数也是根据需要进行设计，通常为奇数。

齿轮具有较大的传动比和较高的传动精度，主要用于传递相交轴之间的动力。

3.齿条和齿轮在机械传动中的应用齿条和齿轮广泛应用于各类机械传动系统中，如机床、汽车、船舶、飞机等。

它们可以实现运动的传递、增速、减速等功能，满足各种传动需求。

二、齿条和齿轮的标准1.齿条的标准分类和参数我国齿条标准主要分为以下几类：GB/T（国家标准）、JB/T（机械行业标准）等。

齿条的主要参数包括模数、齿数、齿宽等。

2.齿轮的标准分类和参数我国齿轮标准同样包括GB/T、JB/T等。

齿轮的主要参数有模数、齿数、齿宽、齿厚、齿距等。

3.我国齿条和齿轮标准的现状和发展我国齿条和齿轮标准体系已经比较完善，基本满足了国内生产和使用的需求。

随着新材料和新技术的发展，我国齿条和齿轮标准也在不断更新和完善。

齿轮齿条的设计

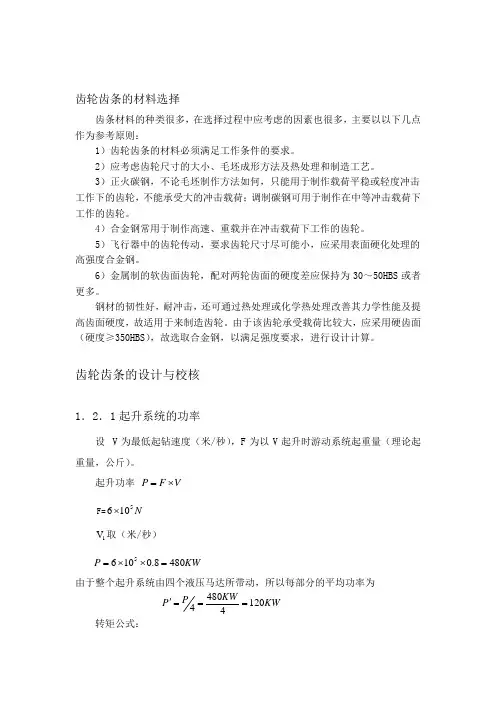

齿轮齿条的材料选择齿条材料的种类很多，在选择过程中应考虑的因素也很多，主要以以下几点作为参考原则：1）齿轮齿条的材料必须满足工作条件的要求。

2）应考虑齿轮尺寸的大小、毛坯成形方法及热处理和制造工艺。

3）正火碳钢，不论毛坯制作方法如何，只能用于制作载荷平稳或轻度冲击工作下的齿轮，不能承受大的冲击载荷；调制碳钢可用于制作在中等冲击载荷下工作的齿轮。

4）合金钢常用于制作高速、重载并在冲击载荷下工作的齿轮。

5）飞行器中的齿轮传动，要求齿轮尺寸尽可能小，应采用表面硬化处理的高强度合金钢。

6）金属制的软齿面齿轮，配对两轮齿面的硬度差应保持为30～50HBS 或者更多。

钢材的韧性好，耐冲击，还可通过热处理或化学热处理改善其力学性能及提高齿面硬度，故适用于来制造齿轮。

由于该齿轮承受载荷比较大，应采用硬齿面（硬度≥350HBS ），故选取合金钢，以满足强度要求，进行设计计算。

齿轮齿条的设计与校核1．2．1起升系统的功率设V 为最低起钻速度（米/秒），F 为以V 起升时游动系统起重量（理论起重量，公斤）。

起升功率 VF P ⨯=F=N 5106⨯ 1V 取（米/秒）KW P 4808.01065=⨯⨯=由于整个起升系统由四个液压马达所带动，所以每部分的平均功率为KW KW P P 12044804===' 转矩公式：595.510P T n⨯= 所以转矩 T=mm N n.120105.955⨯⨯ 式中n 为转速（单位r/min ）1.2.2 各系数的选定计算齿轮强度用的载荷系数K ，包括使用系数A K 、动载系数V K 、齿间载荷分配系数K α及齿向载荷分配系数K β，即K=A V K K K K αβ1）使用系数A K是考虑齿轮啮合时外部因素引起的附加载荷影响的系数。

该齿轮传动的载荷状态为轻微冲击，工作机器为重型升降机，原动机为液压装置，所以使用系数A K 取。

2）动载系数V K齿轮传动不可避免地会有制造及装配误差，轮齿受载后还要产生弹性变形，对于直齿轮传动，轮齿在啮合过程中，不论是有双对齿啮合过渡到单对齿啮合，或是有单对吃啮合过渡到双对齿啮合的期间，由于啮合齿对的刚度变化，也要引起动载荷。

齿条设计的操作方法

齿条设计的操作方法齿条是一种重要的机械传动元件，具有精密、高效、紧凑的特点，被广泛应用于各种机械设备中。

在进行齿条设计时，需要考虑到许多要素，包括使用环境、传动力的大小、齿条的材料选择等等。

下面将详细介绍齿条设计的操作方法，包括齿轮参数计算、模数选择、齿条选型等。

首先，在进行齿条设计之前，应该明确齿条所需的传动力大小、使用环境等基本参数。

这些参数对于齿条设计的准确性和可靠性都有着重要的影响。

例如，如果需要传动大功率或承受较大载荷的齿条，应该选择较高强度的材料，同时也需要增大齿条的模数来提高其强度。

其次，根据传动力的大小和齿条的使用环境，可以计算出所需的齿轮基本参数。

齿轮基本参数包括模数、齿数、齿顶高、齿根高等。

其中，模数是齿轮设计的核心参数，它决定了齿轮的尺寸和性能。

模数的选择应该综合考虑到齿轮的传动比、载荷、材料强度等因素，以保证齿轮的性能和可靠性。

齿数的选取则受到齿轮的模数和传动比的限制，一般情况下，齿数应尽量选取为整数。

接下来，根据所需的齿轮参数，可以进行齿条的选型。

齿条的选型主要包括齿轮类型、齿轮材料、齿条的形状等。

根据齿轮的传动特性和工作环境的要求，可以选择直线齿轮、斜齿轮、圆弧齿轮等不同类型的齿条。

同时，齿条的材料选择也要根据所需的强度和耐磨性来确定，一般常用的材料有铸铁、钢等。

在选择齿条形状时，应尽量选择与齿轮配套的齿条，以确保传动的正常运行和使用寿命。

进行齿条设计时，还需要进行强度校核和齿轮的几何校核。

强度校核主要考虑齿条的疲劳寿命和强度，以保证齿条在使用过程中不会发生断裂或塑性变形。

几何校核则是确保齿条的几何形状和尺寸满足要求，以保证齿轮传动的精度和稳定性。

最后，进行齿条设计时，还需要考虑到齿轮的制造和装配工艺。

齿轮制造和装配工艺对于齿条的性能和质量都有着重要的影响。

因此，在进行齿条设计时，应该合理选择制造和装配工艺，并为齿轮制造和装配过程中可能出现的误差预留一定的余量。

以上即是齿条设计的操作方法的详细介绍。

齿轮齿条选型计算

齿轮齿条选型计算齿轮齿条计算选型(仅供参考)一、设计要求直线速度V=120m/min 、nmotor=4500rpm、加速时间200ms 、冲击因素系数fs=1.25(2000次/每小时)移动部件重量m=460Kg、摩擦系数µ=0.15、齿轮-齿条啮合系数η=95% 水平双边驱动工况按间歇工作制S5来计算，二、切向力计算及齿条选型(折算到单侧):加速度a=9.8m/s2摩擦系数µ=0.15效率:η=95%移动部件重量m=230Kg(折算到单侧)摩擦力 f=µmg=0.15*230*9.8=338N加速力 F加速=ma=230*9.8=2254N加速时总的驱动力F=(F加速+f)/η=2600N考虑冲击因素F总=F*fs* =2600*1.25=3250N(最大切向力) 根据alpha-rack&pinion 技术资料的数据:系统TP050、M3、Z=31、F2T=12442N(切向力)、T2B=500(加速扭矩)，系统TP025、M2、Z=40、F2T=5891N、T2B=250Nm 可选用alpha PREMUM(5级)模数3或模数2的齿条。

alpha PREMUM(5级)齿条齿间误差fp:0.003mm，累计误差Fp:0.012mm(500mm 长)。

三、小齿轮、齿轮箱选型1、小齿轮根据alpha-rack&pinion技术资料的数据选小齿轮为 M3、Z=31个齿，节圆半径R=49.35mm 选小齿轮为 M2、Z=40个齿，节圆半径R=42.45mm 2、齿轮箱a、 M3、Z=31个齿，节圆半径R=49.35mm折算到齿轮箱的最大输出扭矩T=F总*R=3250*49.35/1000=160Nm (加速力矩)b、 M2、Z=40个齿，节圆半径R=42.45mm折算到齿轮箱的最大输出扭矩T=F总*R=3250*42.45/1000=138Nm (加速力矩根据 alpha-rack&pinion 技术资料的数据M3、Z=31，T2B=500Nm (实际为T=160Nm)M2、Z=40，T2B=250Nm (实际为T=138Nm)3、速比电机的转速nmotor=4500rpm，直线速度V=120m/min，a、 M3、Z=31个齿，节圆半径R=49.35mm减速箱转速n2 =V/(2R*3.14 /1000 )=120/(2*49.35*3.14/1000)=387速比 I=nmotor/n2 = 4500/387=11，取I=10{I=10,R=49.35mm,n1=4500rpm ,V=(4500/10)*2*49.35*3.14/1000=139.5m/min}b、 M2、Z=40个齿，节圆半径R=42.45mm减速箱转速n2 =V/(2R*3.14 /1000 )=120/(2*42.45*3.14/1000)=450速比 I=nmotor/n2 = 4500/450=10{I=10,R=42.45mm,n1=4500rpm ,V=(4500/10)*2*42.45*3.14/1000= 128m/min}4、齿轮箱背隙与小齿轮-齿条间隙对传动系统定位精度的影响a、 M3、Z=31个齿，节圆半径R=49.35mm齿轮箱背隙/定位精度 =2R*3.14/360/60=2*49.35/360/60=0.014mm/arcminb、 M2、Z=40个齿，节圆半径R=42.45mm齿轮箱背隙引起的误差 =2R*3.14/360/60=2*42.45*3.14/360/60=0.012mm/arcmin c、小齿轮-齿条间隙小齿轮-齿条间隙调整为0.01mm+齿条齿间误差，0.01mm+0.003mm=0.013mm齿条累计误差可通过校准仪消除d、传动系统定位精度1、M3、Z=31个齿，节圆半径R=49.35mm(齿轮箱背隙引起的误差)+(小齿轮-齿条间隙)=0.014mm/arcmin*jt(背隙)+(0.01mm+0.003mm)=0.014mm+(0.01mm+0.003mm)( 齿轮箱背隙1弧分)=0.027mm( 齿轮箱背隙1弧分)2、M2、Z=40个齿，节圆半径R=42.45mm(齿轮箱背隙引起的误差)+(小齿轮-齿条间隙)=0.012mm/arcmin*jt(背隙)+(0.01mm+0.003mm)=0.012mm+(0.01mm+0.003mm)( 齿轮箱背隙1弧分)=0.025mm( 齿轮箱背隙1弧分四、结论1、 M3、Z=31个齿，节圆半径R=49.35mm、齿轮箱TP050S /I=10V=140m/min，加速度5GG=(F2T*η/fs-µmg)/m/9.8=(12442*0.95/1.25-0.15*175*9.8)/9.8=5 定位精度小于0.03mm2、 M2、Z=40个齿，节圆半径R=42.45mm、齿轮箱TP025S/ I=10V=128m/min加速度2.5GG=(F2T*η/fs-µmg)/m/9.8=(5891*0.95/1.25-0.15*175*9.8)/9.8=2.5 定位精度小于0.03mm。

齿轮齿条设计实例

齿轮齿条设计实例
齿轮齿条的设计涉及到很多因素，包括齿轮的模数、齿数、齿条的长度、宽度、厚度等。

以下是一个简单的齿轮齿条设计实例：
1. 确定齿轮模数：假设我们选择模数为2mm，这是齿轮和齿条强度和精度的基本要求。

2. 确定齿数：假设我们选择齿数为30，这将影响齿轮和齿条的传动比和运动特性。

3. 确定齿条长度：假设我们选择齿条长度为500mm，这将影响齿轮齿条的应用范围。

4. 确定齿条宽度和厚度：假设我们选择齿条宽度为20mm，厚度为5mm，这将影响齿轮齿条的承载能力和稳定性。

根据以上参数，我们可以使用以下公式计算齿轮和齿条的基本参数：
1. 齿轮分度圆直径 = 模数× 齿数= 2mm × 30 = 60mm
2. 齿条齿顶高 = 模数× (齿数+ 2) = 2mm × (30 + 2) = 64mm
3. 齿条齿根高 = 模数× (齿数+ ) = 2mm × (30 + ) = 65mm
4. 齿条长度 = 500mm
5. 齿条宽度 = 20mm
6. 齿条厚度 = 5mm
以上数据仅供参考，实际设计时还需要考虑齿轮和齿条的材料、热处理方式、加工工艺、安装方式等因素。

齿轮齿条计算

齿轮齿条计算齿轮和齿条是机械传动中常用的两种传动方式，它们之间的配合合理与否直接影响到机械传动的效率和性能。

本文将从齿轮齿条的基本原理、设计计算方法以及注意事项等方面进行详细介绍，旨在帮助读者深入了解齿轮齿条的计算方法，并指导实际应用。

一、齿轮齿条的基本原理1.齿轮的基本原理齿轮是由一对或多对齿数不同的圆盘组成的，通过齿的啮合来实现转动和传动。

它具有传递扭矩和改变速度比的作用。

2.齿条的基本原理齿条是一种线性运动的传动装置，由具有一定齿数的直条状齿轮构成。

齿条通过与齿轮的啮合实现力的传递和工件的移动。

二、齿轮齿条的设计计算方法1.齿轮设计计算方法（1）确定传动比：根据所需的转速比和传动功率，选择合适的齿轮组合。

（2）计算模数：通过传动功率和转速来确定齿轮的模数。

（3）计算齿数：根据齿轮的模数和传动比，计算齿轮的齿数。

（4）计算齿轮尺寸：根据齿数和模数，计算齿轮的直径、齿宽等尺寸。

2.齿条设计计算方法（1）确定齿条的模数：根据工作载荷和所需的尺寸精度，选择合适的齿条模数。

（2）计算齿条的齿数：根据齿条的模数和长度，计算齿条的齿数。

（3）计算齿条的尺寸：根据齿数和模数，计算齿条的宽度、高度等尺寸。

三、齿轮齿条计算的注意事项1.合理设计齿轮齿条的啮合角和啮合线速度，避免啮合不良和过高的载荷。

2.设计时要考虑齿轮齿条的工作环境和要求，选择合适的材料和表面处理方式，以提高其使用寿命和性能。

3.在实际应用中，要注意齿轮齿条的润滑和保养，定期检查和更换磨损严重的齿轮齿条部件。

齿轮齿条作为机械传动中常用的方式之一，其设计计算方法的合理与否对传动效率和性能有着直接的影响。

通过本文的介绍，读者不仅可以全面了解齿轮齿条的基本原理和设计计算方法，还能掌握齿轮齿条计算的注意事项，有助于在实际应用中对齿轮齿条进行准确的计算和选用，以提高机械传动的效率和使用寿命。

齿轮齿条的基本知识与应用

齿轮有很多齿轮所特有的术语和表现方法，为了使大家能更多的了解齿轮，在此介绍一些经常使用的齿轮基本术语。
齿轮各部位的名称
表示轮齿的大小的术语是模数
m1、m3、m8…被称为模数1、模数3、模数8。模数是全世界通用的称呼，使用符号m（模数）和数字（毫米〉来表示轮齿的大小，数字越大，轮齿也越大。另外，在使用英制单位的国家（比如美国），使用符号（径节）及数字（分度圆直径为1英吋时的齿轮的轮齿数）来表示轮齿的大小。比如：DP24、DP8，…等等。还有使用符号（周节）和数字（毫米）来表示轮齿大小的比较特殊的称呼方法。比如CP5、CP10、… 模数乘以圆周率即可得到齿距（p）。齿距是相邻两齿间的长度。用公式表示就是
斜齿齿轮齿线为螺旋线的圆柱齿轮。因为
比正齿轮强度高且运转平稳，被广泛使用。传动时产生轴向推力。
斜齿齿条与斜齿齿轮相啮合的条状齿轮。
相当于斜齿齿轮的节径变成无限大时的情形。
人字齿轮齿线为左旋及右旋的两个斜齿
齿轮组合而成的齿轮。有在轴向不产生推力的优点。
相交轴齿轮
直齿锥齿轮齿线与节锥线的母线一致的锥
基圆的公切线A一B被称为啮合线。齿轮的啮合点都在这条啮合线上。
渐开线齿轮的啮合〔三〕
用一个形象的图来表示，就好像皮带交叉地套在两个基圆的外周上做旋转运动传递动力一样。
齿轮的变位分为正变位和负变位
我们通常使用的齿轮的齿廓一般都是标准的渐开线，然而也存在一些情况需要对轮齿进行变位，如调整中心距、防止小齿轮的根切等。
不论是正变位还是负变位齿轮，都对变位量有限制。
正变位和负变位
变位有正变位和负变位。
虽然齿高相同，但齿厚不同。齿厚变厚的为正变位齿轮，齿厚变薄的为负变位齿轮。

齿轮齿条选型计算

齿轮齿条选型计算齿轮齿条计算选型(仅供参考)一、设计要求直线速度V=120m/min 、nmotor=4500rpm、加速时间200ms 、冲击因素系数fs=1.25(2000次/每小时)移动部件重量m=460Kg、摩擦系数µ=0.15、齿轮-齿条啮合系数η=95% 水平双边驱动工况按间歇工作制S5来计算，二、切向力计算及齿条选型(折算到单侧):加速度a=9.8m/s2摩擦系数µ=0.15效率:η=95%移动部件重量m=230Kg(折算到单侧)摩擦力 f=µmg=0.15*230*9.8=338N加速力 F加速=ma=230*9.8=2254N加速时总的驱动力F=(F加速+f)/η=2600N考虑冲击因素F总=F*fs* =2600*1.25=3250N(最大切向力) 根据alpha-rack&pinion 技术资料的数据:系统TP050、M3、Z=31、F2T=12442N(切向力)、T2B=500(加速扭矩)，系统TP025、M2、Z=40、F2T=5891N、T2B=250Nm 可选用alpha PREMUM(5级)模数3或模数2的齿条。

alpha PREMUM(5级)齿条齿间误差fp:0.003mm，累计误差Fp:0.012mm(500mm 长)。

三、小齿轮、齿轮箱选型1、小齿轮根据alpha-rack&pinion技术资料的数据选小齿轮为 M3、Z=31个齿，节圆半径R=49.35mm 选小齿轮为 M2、Z=40个齿，节圆半径R=42.45mm 2、齿轮箱a、 M3、Z=31个齿，节圆半径R=49.35mm折算到齿轮箱的最大输出扭矩T=F总*R=3250*49.35/1000=160Nm (加速力矩)b、 M2、Z=40个齿，节圆半径R=42.45mm折算到齿轮箱的最大输出扭矩T=F总*R=3250*42.45/1000=138Nm (加速力矩根据 alpha-rack&pinion 技术资料的数据M3、Z=31，T2B=500Nm (实际为T=160Nm)M2、Z=40，T2B=250Nm (实际为T=138Nm)3、速比电机的转速nmotor=4500rpm，直线速度V=120m/min，a、 M3、Z=31个齿，节圆半径R=49.35mm减速箱转速n2 =V/(2R*3.14 /1000 )=120/(2*49.35*3.14/1000)=387速比 I=nmotor/n2 = 4500/387=11，取I=10{I=10,R=49.35mm,n1=4500rpm ,V=(4500/10)*2*49.35*3.14/1000=139.5m/min}b、 M2、Z=40个齿，节圆半径R=42.45mm减速箱转速n2 =V/(2R*3.14 /1000 )=120/(2*42.45*3.14/1000)=450速比 I=nmotor/n2 = 4500/450=10{I=10,R=42.45mm,n1=4500rpm ,V=(4500/10)*2*42.45*3.14/1000= 128m/min}4、齿轮箱背隙与小齿轮-齿条间隙对传动系统定位精度的影响a、 M3、Z=31个齿，节圆半径R=49.35mm齿轮箱背隙/定位精度 =2R*3.14/360/60=2*49.35/360/60=0.014mm/arcminb、 M2、Z=40个齿，节圆半径R=42.45mm齿轮箱背隙引起的误差 =2R*3.14/360/60=2*42.45*3.14/360/60=0.012mm/arcmin c、小齿轮-齿条间隙小齿轮-齿条间隙调整为0.01mm+齿条齿间误差，0.01mm+0.003mm=0.013mm齿条累计误差可通过校准仪消除d、传动系统定位精度1、M3、Z=31个齿，节圆半径R=49.35mm(齿轮箱背隙引起的误差)+(小齿轮-齿条间隙)=0.014mm/arcmin*jt(背隙)+(0.01mm+0.003mm)=0.014mm+(0.01mm+0.003mm)( 齿轮箱背隙1弧分)=0.027mm( 齿轮箱背隙1弧分)2、M2、Z=40个齿，节圆半径R=42.45mm(齿轮箱背隙引起的误差)+(小齿轮-齿条间隙)=0.012mm/arcmin*jt(背隙)+(0.01mm+0.003mm)=0.012mm+(0.01mm+0.003mm)( 齿轮箱背隙1弧分)=0.025mm( 齿轮箱背隙1弧分四、结论1、 M3、Z=31个齿，节圆半径R=49.35mm、齿轮箱TP050S /I=10V=140m/min，加速度5GG=(F2T*η/fs-µmg)/m/9.8=(12442*0.95/1.25-0.15*175*9.8)/9.8=5 定位精度小于0.03mm2、 M2、Z=40个齿，节圆半径R=42.45mm、齿轮箱TP025S/ I=10V=128m/min加速度2.5GG=(F2T*η/fs-µmg)/m/9.8=(5891*0.95/1.25-0.15*175*9.8)/9.8=2.5 定位精度小于0.03mm。

齿轮传动设计知识与选型应用

齿轮传动设计知识与选型应用一、基本概念1.齿轮传动：利用两齿轮间连续相互啮合传递力与运动的机械传动。

在所有的机械传动中，齿轮传动应用广泛，可用来传递相对位置不远的两轴间的运动和动力。

2.齿轮传动的优缺点：优点：（1）传动效率高（普通齿轮0.9 — 0.95）传动转速高传动比稳定（2）刚性好、能够传递很大功率（可达上万千瓦）（3）能够做到消除间隙—传动精度高（4）工作可靠性高、传动负载大（5）结构紧凑，使用寿命长（6）直齿圆柱齿轮单级传动1-8（7）速度高，指圆周速度可达150m/s；更高可达300m/s缺点：（1）制造和安装精度高（2）使用维修成本高精度低时噪音和振动大（3）不宜用于两轴间距较大的传动（有轴传动、带传动、链传动）（4）精度低时噪音和振动大（5）传动有磨损二、齿轮传动的类型：齿轮的种类繁多，其分类方法最通常的是根据齿轮轴性：一般分为平行轴、相交轴及交错轴三种类型。

平行轴齿轮包括正齿轮、斜齿轮、内齿轮、齿条及斜齿条等。

相交轴齿轮有直齿锥齿轮、弧齿锥齿轮、零度齿锥齿轮等。

交错轴齿轮有交错轴斜齿齿轮、蜗杆蜗轮、准双曲面齿轮等。

此外按齿形分可分为：直齿圆柱齿轮：最通用的传动齿轮，方式为啮合入-啮合出-啮合入-啮合出-啮合入...缺点是：有震动、且高速运行的时有噪音、传动不平稳。

斜齿圆柱齿轮(加工复杂)：传动平稳、接触面高速运行、负载能力大、有轴向力(推力轴承)可用圆锥滚子轴承来处理圆柱人字齿轮：很好的解决了斜齿轮的存在轴向力、加工非常复杂、用的不多、成本贵伞齿轮、锥齿轮：成90°改变方向直齿圆锥齿轮：加工简单，特点参考圆柱直齿轮螺旋齿锥齿轮 (加工复杂)：传动平稳、接触面大增加重叠系数，能够承受更大的冲击、磨损有厉害、高速运行、负载能力大、有轴向力 (推力轴承)准双曲线（面）齿轮：交错轴齿轮、运行更平稳、减速比更大（10：1、60：1、100：1）、重叠系数更大，负载大、加工非常复杂、传动中不仅啮合还有相对滑动，有磨损；有专用润滑油：双曲面齿轮润滑油如越野车后梁已应用、准双曲面硬齿面减速机：大功率、大减速比、冲击载荷、涡轮蜗杆(带重负载)1.运行更平稳2.减速比会更大(10:1、 60:1、 100:1)3.自锁性很难逆转(取决于传动比)4.能自锁效率: 0.5以下不能自锁效率: 0.7-0.9表中所列出的效率为传动效率：不包括轴承及搅拌润滑等的损失。

齿轮齿条的基本知识与应用

齿轮齿条的类型
按齿形分类
直齿、斜齿、锥齿等。
按安装方式分类
平行式、垂直式、交错式等。
按材料分类
钢制、铸铁制、塑料制等。
齿轮齿条的应用领域
01
02
03
04
工业机器人
齿轮齿条在工业机器人中用于关节驱动，实现机器人的灵活
运动。
汽车
汽车转向系统和传动系统广泛应用齿轮齿条，提高汽车性能
和稳定性。
农业机械
农业机械中的播种机、收割机等设备也广泛应用齿轮齿条传
动。
医疗器械
医疗器械中的手术台、检查仪器等设备也采用齿轮齿条传动
，确保精确度和稳定性。
02
齿轮齿条的工作原理
齿轮的工作原理
齿轮的工作原理基于摩擦力和惯性力，通过一对齿轮的相互作用，实现旋转运动和力的传递。
当两个齿轮相互咬合时，一个齿轮的旋转方向会带动另一个齿轮的旋转，从而实现传动。
对于在腐蚀环境中使用的齿轮齿条，应选择耐腐蚀的材料。
轻量化材料
在满足强度要求的前提下，选择轻量化的材料以减小整体重量。
经济性考虑
根据预算和实际需求，在满足性能要求的前提下，选择价格合理的材料。
齿轮齿条的加工工艺
热处理工艺
根据材料和设计要求，对齿轮齿条进行适当的热处理，提高其机械性能。
切削加工
可能是由于安装位置不正确或齿轮、齿条精度差所致。排除方法包括重新调整安装
位置、更换合格的齿轮或齿条。
噪音与振动
可能是由于齿轮、齿条磨损严重或安装不牢固所致。排除方法包括更换磨损严重的齿轮或齿条、重新紧固安装部件。
发热与咬合
可能是由于润滑不良或转速过高所致。排除方法包括改善润滑条件、降低转速或更

齿轮齿条设计

齿轮齿条设计1. 概述齿轮齿条是一种常用的齿轮传动机构，它由齿轮和齿条组成，通过齿轮的旋转运动将动力传递给齿条，实现线性运动。

齿轮齿条设计是一项重要的工程设计任务，它要考虑到齿轮和齿条的几何形状、尺寸、材料等因素，以满足特定的传动要求。

2. 齿轮齿条的基本原理齿轮齿条的基本原理是利用齿轮的旋转运动将力和运动传递给齿条，实现线性运动。

齿轮齿条的传动精度主要取决于齿轮和齿条的几何形状和尺寸的精度。

齿轮齿条的主要应用领域包括机床、机器人、自动化设备等。

3. 齿轮齿条的设计步骤齿轮齿条的设计步骤如下：3.1 确定传动力和速度要求根据实际应用，确定齿轮齿条传动的力和速度要求，包括最大传动力、最大速度、传动比等。

3.2 选择合适的齿轮齿条类型根据传动力和速度要求，选择合适的齿轮齿条类型，包括直齿轮齿条、斜齿轮齿条等。

3.3 计算齿轮齿条的几何参数根据传动力和速度要求，计算齿轮齿条的几何参数，包括模数、齿数、齿宽等。

3.4 确定齿轮和齿条的材料根据传动力和速度要求，确定齿轮和齿条的材料，包括齿轮的齿面硬度、齿条的强度等。

3.5 进行齿轮齿条的结构设计根据齿轮和齿条的几何参数和材料，进行齿轮齿条的结构设计，包括齿轮齿条的布局、齿轮齿条的轴向间隙等。

3.6 进行齿轮齿条的强度校核根据齿轮和齿条的几何参数和材料，进行齿轮齿条的强度校核，以确保齿轮齿条的安全可靠。

3.7 进行齿轮齿条的动力学分析根据齿轮和齿条的几何参数和材料，进行齿轮齿条的动力学分析，以评估齿轮齿条的运动性能。

4. 齿轮齿条设计的注意事项在进行齿轮齿条设计时，需要注意以下事项：•齿轮齿条的几何形状和尺寸的精度对传动精度的影响很大，因此需要进行准确的计算和测量。

•齿轮齿条的材料选取要考虑到传动力和速度要求，以保证齿轮齿条的强度和耐磨性。

•齿轮与齿条之间的配合间隙要适当，过大的间隙会影响传动精度，而过小的间隙会增加摩擦和磨损。

•在进行齿轮齿条的强度校核和动力学分析时，要考虑到边缘效应和动载荷的影响。

齿轮齿条转向器毕业设计

齿轮齿条转向器毕业设计齿轮齿条转向器毕业设计在机械设计领域中，齿轮齿条转向器是一种常见的装置，用于将旋转运动转化为直线运动或者将直线运动转化为旋转运动。

它的设计与制造对于机械工程师来说是一项重要的任务。

本文将探讨齿轮齿条转向器的毕业设计，包括设计要点、优化方案以及应用领域。

齿轮齿条转向器的设计要点之一是选择合适的齿轮和齿条。

齿轮的模数、齿数、齿形等参数需要根据转向器的工作条件和要求进行选择。

齿条的精度、材料和加工工艺也需要考虑。

在设计过程中，需要进行齿轮和齿条的匹配计算，确保其传动效率和运动平稳性。

另一个设计要点是转向器的结构设计。

转向器通常由齿轮、齿条、轴承、轴等组成。

这些部件的布局和连接方式需要合理设计，以确保转向器的稳定性和可靠性。

同时，还需要考虑转向器的密封性和防尘性能，以保护内部部件免受外界环境的侵害。

在齿轮齿条转向器的毕业设计中，优化方案是一个重要的考虑因素。

通过对转向器的结构和参数进行优化，可以提高其传动效率和运动精度。

例如，可以通过改变齿轮的齿形和齿数分布，来减小齿轮与齿条之间的啮合误差。

此外，还可以采用先进的材料和加工技术，提高转向器的耐磨性和寿命。

齿轮齿条转向器的应用领域广泛。

它常用于工业机械设备中，如数控机床、印刷机、纺织机等。

转向器可以将电机的旋转运动转化为工作台的直线运动，实现精确的加工和定位。

此外，转向器还可以应用于汽车、船舶等交通工具中，用于转向系统的传动。

总之，齿轮齿条转向器的毕业设计是一项重要而复杂的任务。

设计者需要考虑齿轮和齿条的选择、结构设计、优化方案以及应用领域。

通过合理的设计和优化，可以提高转向器的性能和可靠性，满足不同领域的需求。

机械工程师在进行齿轮齿条转向器的毕业设计时，需要充分了解相关理论知识和实践经验，以确保设计的成功实施。

齿轮齿条的设计

齿轮齿条的设计齿轮齿条是机械传动中常用的机构之一，因其可实现大扭矩、高精度传动，因此应用范围十分广泛。

下面将对齿轮齿条的设计进行介绍。

1、齿轮基本参数齿轮的基本参数有模数、齿数、齿宽、压力角等。

模数是齿轮的重要参数，它是指齿轮齿数与模圆直径的比值。

齿数是指齿轮上齿的数量，齿数多的齿轮扭矩输出大，但精度较低。

齿宽是指齿轮上齿的宽度，其大小应根据传动力矩、转速等因素来确定。

压力角是齿轮齿面与切向的夹角，其大小决定了齿面强度和耐磨性。

2、齿轮强度计算齿轮强度计算可以分为弯曲强度计算和接触强度计算。

弯曲强度是齿轮齿面在传动过程中承受力矩的能力，其计算可以采用Lewis公式或AGMA公式。

接触强度是齿轮齿面在接触状态下承受应力的能力，其计算可以采用Hertz公式或其它相关公式。

3、齿轮加工和检验齿轮的加工方法包括铸造、锻造、机加工等。

不同加工方式的齿轮质量、成本、精度等不同。

齿轮加工质量需要通过测试和检验来确定，包括齿形误差、齿距误差、齿厚误差、齿面粗糙度等。

1、齿条类型根据传动方式和齿形，齿条可分为直齿条、渐开线齿条、双圆弧齿条等。

其中直齿条传动力矩大，但噪声大，应用范围较窄，渐开线齿条传动平稳、精度高，是常用的齿条类型。

齿条的基本参数包括模数、齿数、齿高、齿距等。

模数和齿数可以决定齿条的尺寸，齿高和齿距的大小影响着齿条的传动性能。

齿条的强度计算需要考虑弯曲强度和剪切强度两方面。

弯曲强度指齿条在拉伸和弯曲状态下的承载能力，其计算可采用矩形法、三角形法等。

剪切强度是指齿条断裂的承载能力，其计算应遵循ISO等相关标准。

齿条的加工可以采用车削、磨削等工艺，质量和精度很大程度上取决于加工工艺。

齿条的检验应包括齿距和齿高的误差、齿面粗糙度、齿条的精度等内容。

总之，齿轮齿条的设计需要考虑到多方面的因素，包括传动效果、受力情况、成本等。

正确的设计和加工才能确保齿轮齿条的性能和寿命。

标准齿条选型流程

齿轮齿条线性机构中齿条的选择：
1、取决于齿轮的模数、旋向和精度。

2、齿条选取长度则是机构运行长度加上预留安全距离、标准齿条单根长度1000mm、可切至500mm。

3、齿条能承受的最大驱动力：这和齿条的材料、加工工艺、模数、齿轮模数有关。

模数：是表示齿轮的齿形形状大小的数值，只有当两个齿轮的模数和压力角相同时才能进行黏合传动。

m=d/z 其中d为基准圆直径；z为齿数模数越大，负载能力越强。

常用的模数：0.5 ，0.8，1.0 ，1.5 ，2.0，2.5，3.0；
根据实际应用情况，负载力*基准圆半径*安全系数要小于容许传递力。

这里要顺便说下，基准圆直径也就是分度圆直径影响移动速度，具体计算公式为：
w=2 Π n/60. v=wr。

加工工艺：以我们模3精度6S级，右旋齿条为例：热处理方式高频淬火、齿面高精度研磨。

齿条材料：C45、可达到硬度：50-55HRC。

齿轮模数：驱动力和齿轮斜齿直齿和齿轮齿条精度也有关系，在我们选型手册上模3、24齿、6S精度、齿轮齿条承受的驱动力为27.5N/m。

而直齿则为19.5N/m（在具有充足的润滑且安全系数取1.0、线速度1.5m/s的条件下、允许的最大驱动力）。

齿轮齿条的选型要点

齿轮齿条的选型要点齿轮就是在传动轮周围加上齿型的零件
齿轮的基础知识
1.模数・・・表示齿大小的字母是ｍ
2.压力角・・・齿的倾斜度表示为α
标准是20°
除此之外也有14.5°但是因为强度的问题一般不会使用
3.齿高・・・记号是h
齿顶高（ha）=m
齿根高（hf）=1.25m
4.齿厚・・・记号是S
齿厚（S）=πm/2
为了不让齿顶碰到齿根，齿根的高度会比齿顶的高
5.齿数・・・齿轮中齿的数量表示为Z
6.分度圆（基准圆）直径（PCD）・・・表示为d
基准圆直径（d=zm）
齿顶圆直径（d+2m）
齿轮的种类有？
根据传动方向不同齿轮的种类也不同、主要用于传动及方向转换。

为什么会选择齿轮机构呢？
■不怎么受使用环境的影响、能对应回转运动的动力、回転速度以及方向转换传达、甚至可以定位。

■在设备中高精度、高速、高负载所需的传动要求（硬度・精度）等要求较高的部位经常使用。

■在FA中使用齿轮的机构更为简易，制作起来更简单。

■因为是米思米的标准品，所以在世界各国都能采购到便宜，质量稳定的齿轮。

在身边有什么是用到齿轮的呢？
在FA中齿轮被使用在哪里呢？
【在米思米商品中也有广泛运用】
米思米目录表示方法-平齿轮
未指定齿轮形状时，齿数12～18为K形状，齿数19～120为B形状米思米目录表示方法-锥齿轮
米思米目录表示方法-齿条
新商品4 JIS7级高频淬火齿轮
●高硬度・耐磨耗性优良
●低价格
●产品选型种类丰富
和之前的6级品相比各模数，内齿数种类大幅增加！表面处理以及追加工也可多样对应！。
