模具设计手册(合订)

合集下载

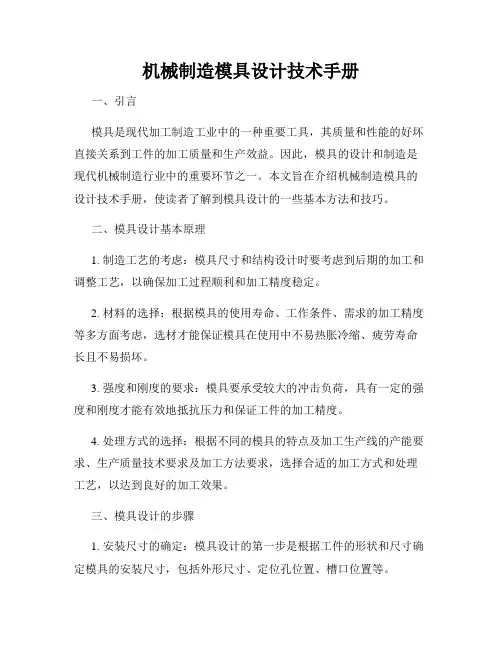

机械制造模具设计技术手册

机械制造模具设计技术手册一、引言模具是现代加工制造工业中的一种重要工具，其质量和性能的好坏直接关系到工件的加工质量和生产效益。

因此，模具的设计和制造是现代机械制造行业中的重要环节之一。

本文旨在介绍机械制造模具的设计技术手册，使读者了解到模具设计的一些基本方法和技巧。

二、模具设计基本原理1. 制造工艺的考虑：模具尺寸和结构设计时要考虑到后期的加工和调整工艺，以确保加工过程顺利和加工精度稳定。

2. 材料的选择：根据模具的使用寿命、工作条件、需求的加工精度等多方面考虑，选材才能保证模具在使用中不易热胀冷缩、疲劳寿命长且不易损坏。

3. 强度和刚度的要求：模具要承受较大的冲击负荷，具有一定的强度和刚度才能有效地抵抗压力和保证工件的加工精度。

4. 处理方式的选择：根据不同的模具的特点及加工生产线的产能要求、生产质量技术要求及加工方法要求，选择合适的加工方式和处理工艺，以达到良好的加工效果。

三、模具设计的步骤1. 安装尺寸的确定：模具设计的第一步是根据工件的形状和尺寸确定模具的安装尺寸，包括外形尺寸、定位孔位置、槽口位置等。

2. 结构设计：模具结构设计是模具设计的重要环节，要根据工件的形状和加工需求，设计出合理的结构，保证模具在使用中稳定可靠。

3. 零部件的设计：模具的零部件包括动模、静模、模座、卡板、导套等，每个零部件的设计要根据工艺要求、工件形状及尺寸、零部件材料和加工精度要求等多方面因素进行分析和设计，以确保所有零部件的精度和可靠性。

4. 工艺分析：根据模具的结构和零部件设计，进行工艺分析，确定加工的具体步骤和方法，确保加工精度和生产效率稳定。

四、模具加工和制造1. 原材料的选用：模具的选材要根据模具在使用中的工作条件分析，选用材料应具有较高的强度和硬度、良好的韧性和高温耐受性，以保证模具在使用中不易变形、疲劳等。

2. 加工工艺：根据模具的设计要求，选用合适的机床和工艺设备，确保加工质量和效率的稳定性。

模具设计标准手册内容是什么

模具设计标准手册内容是什么模具设计标准手册是一种规范化的文件，用于指导模具设计人员在设计、制造和使用模具过程中遵循的标准和规定。

下面是关于模具设计标准手册的可能内容，总结了700字。

1. 引言和目的模具设计标准手册的引言部分介绍了手册的背景和目的。

它解释了为什么需要该手册以及该手册的目标，即提供一种准则，使模具设计和制造的过程能够统一、规范和高效地进行。

2. 设计规范设计规范部分包含了模具设计所需遵循的一些基本规定。

例如，该部分可能会包括模具设计中的材料选择指导，如何选择合适的模具材料，并解释材料的性质和适用范围。

此外，设计规范还可能包括模具设计的外形尺寸限制、模具结构的稳定性要求、模具加工精度的要求等。

3. 设计流程设计流程部分描述了模具设计的整个过程。

它可能包括如何进行模具需求分析，如何进行模具结构设计，以及如何进行模具零部件的详细设计等。

设计流程部分通常还会介绍使用CAD软件进行模具设计的基本步骤和技巧。

4. 零部件设计零部件设计部分是模具设计标准手册的重点内容之一。

它包括了各个模具零部件的设计要求和规范。

例如，该部分可能涉及模具的型腔设计、模具的导向和定位装置设计、模具的冷却系统设计等。

此外，该部分还可能介绍一些常见的模具零部件的设计技巧和注意事项。

5. 结构设计结构设计部分介绍了模具整体结构的设计要求和规范。

该部分通常包括模具的切削力分析与结构设计、模具的尺寸设计、模具的刚度和稳定性设计等内容。

此外，该部分还可能介绍模具的拆装方便性与安全性设计等内容。

6. 图纸标注图纸标注是模具设计标准手册中十分重要的内容之一。

该部分介绍了模具图纸上所需标注的内容和标准。

例如，该部分可能包括标注模具零部件的尺寸、公差、材料、热处理要求和表面处理要求等。

此外，该部分还可能介绍一些常见的图纸标注错误和标注标准。

7. 安全与质量要求安全与质量要求部分是模具设计标准手册中至关重要的内容之一。

该部分通常包括模具设计中所需遵循的安全要求和质量控制要求。

实用模具设计简明手册

实用模具设计简明手册一、引言概述嗨，朋友！你要是对模具设计感兴趣，那可来对地方啦。

模具设计这事儿啊，就像是给各种东西打造专属的小窝一样有趣。

它在很多领域都超级重要呢，不管是那些小巧精致的电子产品外壳，还是大型的机械零件，都离不开模具设计。

这可是一门很有技术含量的活儿，不过别怕，这本手册就是来给你帮忙的。

二、使用范围说明1. 制造业领域在制造业里，模具设计那是无处不在。

比如说汽车制造，汽车上好多零件都是通过模具制造出来的。

从发动机的一些小部件到车身的外壳，都需要精确的模具。

像车门的形状，就得靠模具来保证每次生产出来都是一模一样的。

2. 塑料制品行业塑料小玩意到处都是吧？像那些可爱的塑料玩具、日常用的塑料盆、塑料桶之类的。

它们都是先有模具，然后把塑料材料注入模具里，等冷却凝固后就变成我们看到的样子啦。

3. 电子设备生产手机、电脑这些电子设备，里面的一些小零件也是模具的功劳。

像手机的后盖，要设计得又好看又能很好地贴合手机内部的零件，这就需要模具设计得特别巧妙。

三、操作步骤指南1. 需求分析首先得知道要做个啥样的模具呀。

是要生产那种形状复杂的小零件模具，还是简单的大部件模具呢？得和客户或者相关部门沟通好，搞清楚这个模具生产出来的产品有啥特殊要求，比如精度要达到多少，承受的压力范围是多少之类的。

2. 设计草图根据需求开始画草图啦。

这时候就像画画一样，把脑海里的想法先简单地画在纸上。

要考虑模具的整体结构，哪里是进材料的地方，哪里是出成品的地方，各个部件之间怎么连接等等。

比如说做一个圆形的模具，那就要考虑圆心的位置怎么安排，半径的大小对产品有啥影响。

3. 计算机辅助设计（CAD）草图有了就该上电脑啦。

用CAD软件把草图变成精确的电子图纸。

在这个过程中，可以更细致地调整模具的尺寸，还能进行一些模拟分析，看看这个设计有没有问题。

比如可以模拟材料在模具里流动的情况，如果发现某个地方材料流不过去或者堆积太多，就可以及时调整设计。

冲压模具设计手册

圖:18
18-2 成形形狀時STRIPPER INSERT上,而且下模要加LIFT 合模時PAD INSERT會與LIFT先將材料夾緊後才一起下壓沖成型,所以成型後呈直角. *要考慮時間點之問題,而決定成型零件做STRIPPER INSERT 還是PUNCH上.
Confidential
2004/1/31
19-2 成型做在PAD INSERT 因未合模時材料已先STRIPPER INERT高枕彎曲,而合模後也無法成直角.如圖:19
Confidential
2004/1/31
12/21
20.成形之下模入子最小勿超過5mm正方,以利保養pin敲出. 21.有打R之展開尺寸會小於沒有打R之展開,若打U型之U型高度不夠,則將STRIPPER INSERT倒R 角則U型會拉長.
2004/1/31
15/21
23. STRIPPER PLATE板之逃沖子孔單邊加大0.5----1MM因要考慮到工站移動問題所以加大些,但加大之尺寸要注意到STRIPPER INSERT與此逃孔還有多少支撐力,至少要留有1.0~~1.5MM(W)以. 如圖所示:
圖:23
Confidential
圖:21
Confidential
2004/1/31
13/21
22.逃位間隙:
22-1. 壓板可壓到DIE INSERT 1.5MM,而STRIPER INSERT板之逃壓板之間隙0.5MM. 22-2. 下模背板中之線割下料尺寸為DIE INSERT中之下料尺寸單邊加0.5MM. 22-3. 下模座中之線割下料尺寸為DIE INSERT中之下料尺寸單邊加0.1MM. 22-4. 導料板逃STRIPPER INSERT或沖子之深度(如圖之D)最好不可太深,不然導料板铣切後熱處理時會變形,D至少小於1/2W(如圖所示)

挤压成型模具设计手册

挤压成型模具设计手册一、模具设计基础模具设计是挤压成型工艺中的重要环节，它涉及到产品的形状、尺寸、精度和生产效率等方面。

在进行模具设计时，需要充分了解产品的用途和性能要求，同时考虑到生产条件和制造成本等因素。

二、材料选择与处理模具材料的选择和处理对于模具的寿命和性能至关重要。

常用的模具材料包括钢材、硬质合金、陶瓷等，具体选择应根据产品的要求和生产条件来确定。

材料处理包括热处理、表面处理等，可以提高材料的硬度、耐磨性和耐腐蚀性等性能。

三、模具结构设计模具结构设计是模具设计的核心，它决定了模具的功能和生产能力。

结构设计应充分考虑产品的形状、尺寸、精度和生产效率等因素，同时考虑到材料的流动和排溢等条件。

此外，结构设计还应考虑到维修和保养的方便性。

四、成型工艺优化挤压成型工艺是模具设计的重要环节之一，它涉及到材料的流动、温度和压力的控制等方面。

工艺优化可以提高生产效率、降低能耗和提高产品质量。

在进行工艺优化时，需要考虑多种因素，包括材料的性能、模具的结构和尺寸等。

五、温度控制系统温度是影响挤压成型工艺的重要因素之一，因此温度控制系统的设计也是模具设计的重要环节之一。

温度控制系统应能够精确控制模具的温度，并保持温度的稳定。

此外，温度控制系统的设计还应考虑到加热和冷却的速度和时间等因素。

六、模具强度与刚性模具的强度和刚性是影响模具寿命和产品质量的重要因素。

在进行模具设计时，应充分考虑模具的强度和刚性要求，并采取相应的措施来提高模具的强度和刚性。

例如，可以采用加强筋、增加厚度等方法来提高模具的强度和刚性。

七、润滑与保养润滑和保养是保持模具性能和延长模具寿命的重要措施。

在进行模具设计时，应充分考虑润滑和保养的要求，并采取相应的措施来实现润滑和保养的目的。

例如，可以采用润滑剂、密封圈等来润滑和保养模具。

模具设计手册

第一节第二节第二章第一节第二节第三节第四节第三章第一节第二节第三节第四章第一节第二节第三节第五章第一节第二节第三节第四节
模具的构造与组成 ………………………………………………………（ $ ）
模具设计与制造的基本要求 ……………………………………………（&#）
模具设计的一般原则 ……………………………………………………（#(）
凸模 …………………………………………………………………（!$%）
冷节第三节第四节第五节第六节第七节第八节
凹模 …………………………………………………………………（!$!）卸料板 ………………………………………………………………（"&&）导板 …………………………………………………………………（"&’）压料装置 ……………………………………………………………（"&$）导料装置 ……………………………………………………………（"%(）挡料和导正装置 ……………………………………………………（"%’）定位与出件装置 ……………………………………………………（"((）
………………………………………………（%%&） ………………………………………………（%%"）
第二章第一节第二节第三节第三章第一节第二节第三节第四章第一节第二节第三节第四节第五章第一节第二节第三节第四节第五节第六节第七节第八节第六章第一节第二节第三节第七章第一节第二节・$・
…………………………………………………（%$$）
模具对材料的性能要求 ………………………………………………（%$$）模具常用材料 ………………………………………………………（%$’）模具选材原则 ………………………………………………………（%($）冷作模具钢及其热处理冷作模具钢的热处理冷作模具钢的性能热作模具钢及其热处理

模具手册

3. 垫脚上下均须研磨，垫脚的设计定位须支撑整个模座，并且允许废料顺利掉出。在可能的情况下，垫脚之间放置至少 6.125’’(156mm)的间隙，以便叉车工作。若模具超过 10,000 磅，则间隙须为至少 8.125’’。
4. 用作模具定位和冲床码模的垫脚，必须用合销定位在模座上。所有的合销孔必须是通孔。 4’’以下厚度的垫脚中所有的螺纹孔必须皆为通孔；垫脚厚度在 4’’以上的螺纹孔可以是盲孔。
认时间表，如若延误，供应商须在节点前向 BTD 项目经理汇报，以做应变。 8. 供应商须向 BTD 设计主管或负责人提出设计评审的申请，并安排相应电话或视频会议。
BTD 设计检查表必须与设计一并提交。 9. 供应商必须依照此手册中设计标准来进行设计，任何与标准不符之处须经由 BTD 设计主管
和负责人批准。
e. 剖视图放置在 CROSS SECT
f. 下台面根据不同的冲床编号放置在 PRESS # (对应的冲床编号) BOLSTER
g. 上台面放置在 PRESS # (对应的冲床编号) RAM
h. 镜像线放置在 MIRROR LINE
5. 详细图
a. 每个组件要在各自独立的图层上，该图层以组件编号命名
2. 模具详细参数要刻印在下模座的工作前方表面上，包括以下信息： a. Asset number 资产号 b. Material type and thickness (with tolerance) 材料类型和厚度（包括公差） c. Stock width and progression 料宽和步距 d. Top die weight 上模重量（用以设定冲床的重量平衡） e. Total die weight 模具总重量
•
从 1.25"到 2.5” ，每 1/4” （CRS,HRS,4140 和模具钢材）。

模具设计操作手册及使用指南(专业版)

模具设计操作手册及使用指南（专业版）一、引言在工业生产中，模具设计和使用是非常重要的环节。

优秀的模具设计能够提高生产效率、降低成本，而合理的使用指南可以保障模具的寿命和质量。

本手册旨在为模具设计师和操作人员提供全面而详细的指导，以确保模具的设计、使用和维护达到最佳效果。

二、模具设计1. 模具设计原则模具设计应遵循的原则包括：合理性、可制造性、经济性、稳定性和可维护性。

设计师应对产品进行全面分析，理解产品的特点和要求，合理选取材料，确定最佳的模具结构和生产工艺。

2. 模具设计步骤模具设计包括产品设计、模具结构设计、零件设计和装配设计。

设计师应根据产品的形状、尺寸、材料等要素进行设计，并通过CAD/CAE软件完成设计图纸。

在设计过程中，要注意保证产品的精度和一致性，避免出现结构失实、冷却不均等问题。

3. 模具设计要点（1）模腔和模芯的设计：合理设置模腔和模芯的结构，确保产品的形状和尺寸精度。

（2）冷却系统设计：合理设置冷却通道，确保塑料制品的冷却均匀，提高生产效率和产品质量。

（3）排气系统设计：设置合理的排气通道，排除气泡，避免产品出现缺陷。

（4）脱模机构设计：根据产品特点设计合适的脱模机构，保证产品脱模平稳。

（5）模具表面处理：根据产品要求选择适当的表面处理方法，提高产品的外观和质感。

三、模具使用指南1. 模具安装和调试（1）模具安装：确保模具安装平稳，与生产设备完全配合，避免安装不当导致的事故。

（2）调试过程：根据产品要求进行合理的调试，包括调整模具温度、调节注塑机参数等。

2. 模具使用操作（1）操作规范：操作人员应严格按照操作规范进行操作，确保操作安全。

（2）模具保养：根据使用情况进行定期保养，清洁模具，涂抹防锈剂，防止生锈和损坏。

（3）异常情况处理：当发现模具异常情况时，及时报修或维护，以确保生产的连续性和正常进行。

3. 模具维护（1）日常维护：定期对模具进行检查，检查模具的损坏情况，及时更换损坏部件，确保模具的正常使用。

塑胶模具设计手册

一、成品檢測以目前課內現有設備(包括軟體及硬體)¸針對成品尺寸的檢查是一個很簡單的事情。

可以通過Pro/E的檢查¸也可以用CAE¸當然用AUTOCAD進行檢查將更加全面快速。

我們的目標是: 快、穩、準。

那麼現在具體將三個可行方式詳細論術如下:方法一: 運用AUTOCAD進行成品尺寸檢查。

對客戶提供的成品¸我們將運用成品檢測圖的方式將之做成一張標準檢測用的2D圖檔及圖面。

同時對成品的每個部分進行分析。

例如: 設計斜銷的空間、套筒能否運作、滑塊的設計¸以及其它一些相關技術問題。

方法二: 運用Pro/E的撿測功能對成品進行檢查。

A運用measure功能提供的項目對成品的尺寸進行檢視有: CURVE LENGTH、 DISTANCE 、ANGLE 、AREA 、DIAMETER 、TRASFORM 等各項子功能。

B 運用SET UP---REF DIM進行檢測。

C 運用INFO菜單下的 MODEL ANALYSIS 、 MEASURE CURVE ANALYSIS 、SURFACE ANALYSIS進行分析檢測。

方法三:運用CAE功能對成品進行檢測。

二、重量材質部分:我們知道運用Pro/E的工程計算的功能可以很清楚地計算出成品的體積、重量。

我們運用CAE提供的資料庫將常用塑膠材料的特性進行匯編¸利用方便的塑膠特性選擇注塑成型機的大小。

三、投影面積的大小:投影面積的大小也可以通過Pro/E計算¸當然CAE的計算也是可以完成的。

只不過是CAE中投影面積的計算費時太長。

這不是方法上的問題¸而是技巧性的問題。

四、模流分析的結果。

塑膠材料的特性及進膠方式。

一些常見的高份子材料列如下表:對一些常見的¸我們公司及客戶們經常使用的塑膠特性做一些簡單的介紹:一、PC塑料(POLYCARBONATE):PC兼具有耐熱性、耐沖擊性和透明性。
