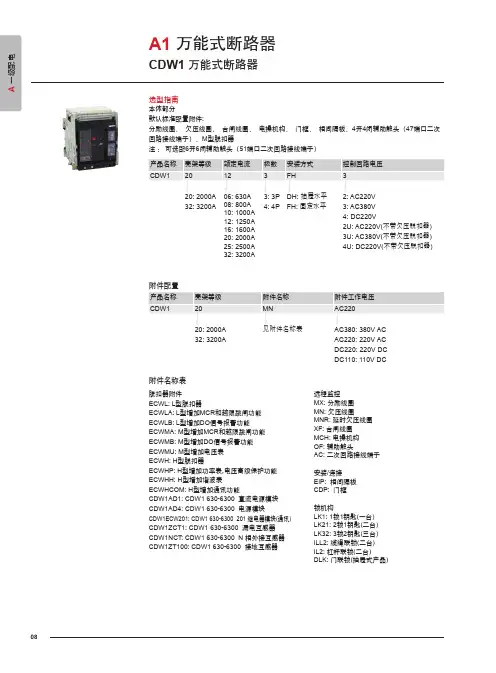

德力西电气样本CDM1部分

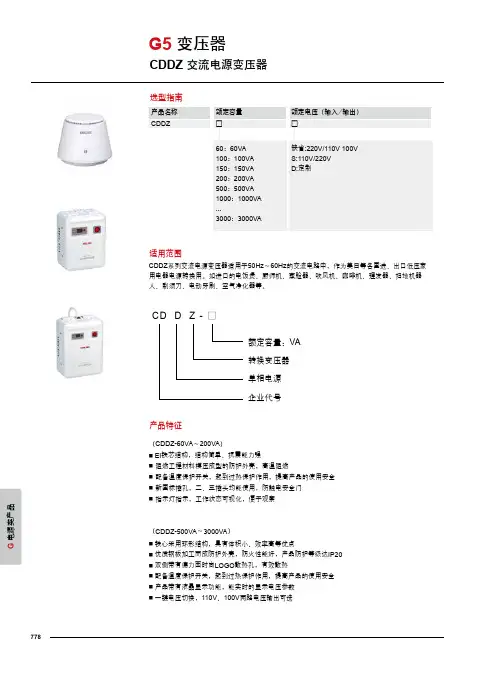

德力西电气 CDDZ交流电源变压器产品样本2022年第1版 产品说明书
CDDZ 交流电源变压器选型指南CDDZ 系列交流电源变压器适用于50Hz ～60Hz 的交流电路中，作为美日等各国进、出口低压家用电器电源转换用。
如进口的电饭煲、厨师机、蒸脸器、吹风机、咖啡机、理发器、扫地机器人、剃须刀、电动牙刷、空气净化器等。
（CDDZ-60VA ～200VA ）■ EI 铁芯结构，结构简单、抗震能力强 ■ 阻燃工程材料模压成型的防护外壳，高温阻燃 ■ 配备温度保护开关，起到过热保护作用，提高产品的使用安全 ■ 新国标插孔，二、三插头均能使用，防触电安全门 ■ 指示灯指示，工作状态可视化，便于观察（CDDZ-500VA ～3000VA ） ■ 铁心采用环形结构，具有体积小、效率高等优点 ■ 优质钢板加工而成防护外壳，防火性能好，产品防护等级达IP20 ■ 双侧带有德力西时尚LOGO 散热孔，有效散热 ■ 配备温度保护开关，起到过热保护作用，提高产品的使用安全 ■ 产品带有液晶显示功能，能实时的显示电压参数 ■ 一键电压切换，110V 、100V 两路电压输出可选适用范围产品特征额定容量：VA 转换变压器单相电源企业代号CD D Z - □G5 变压器778G电源类产品CDDZ 交流电源变压器工作条件及安装条件海拔高度：≤2000m环境温度：-5～+40℃海拔高度：≤90%（同时该月的月平均温度为+25℃） 工作环境：a.大气中无严重影响变压器绝缘的污秽及易蚀易爆介质 b.安装场所无剧烈震动和颠簸c.不受雨雪侵袭的场所d.周围环境应有良好的通风条件技术参数◆ 额定输入、输出电压220V 、110V ◆ 额定频率为50Hz 或60Hz ◆ 绝缘电阻≥5M Ω ◆ 工频耐压2100V/min ◆ 绝缘等级：B 级 ◆ 温升限值不超过80K ◆ 执行标准：GB/T 19212.1外形与安装尺寸(mm)CDDZ-6088110CDDZ-10088×110CDDZ-150102×130CDDZ-200102×130CDDZ-500215160115CDDZ-1000215×160×115CDDZ-1500215×160×115CDDZ-2000276×200×126CDDZ-3000276×200×126CDDZ-500VA ～1500VA CDDZ-2000VA ～3000VA G5 变压器779G 电源类产品。
德力西电气 DHAZL12038H24B 产品规格书 说明书
德力西电气有限公司APPROVAL SHEETCustomer:Customer P/N:Model NO.:DHAZL12038H24BP/N:Version.:V0Sample NO.:20180731006Issue date:2018-07-31Quantity:*Please sign back this specification for our record upon your approval. Thanks!1.0：一般规格（General Speci fication)项目（Item）规格/条件（Specification/Condition）1型号(Mode1No.)DHAZL12038H24B 2外型尺寸(Outline.Dimension)120*120*383工作电压（Operating Voltage）DC 12-26.4V 4额定电压(Rated .voltage)DC 24.0V5起动电压Starting Voltage DC ≤12.0V on/off 6额定电流(Rated current)0.2A a.额定电压(Rated .voltage)b.25℃65%RHc.After testing for 5minutes 7消耗功率(Power consumption) 4.8W8转速（Speed）2500±10%RPM 9风量：（Airflow）(AT ZERO STATIC PRESSURE)99.48CFM a.额定电压(Rated .voltage)b.AMCA 标准（Standard）C.额定电流(Rated current)静压：(Air .Static Pressure)(AT ZERO AIRFLOW)4.81mmH2O10最大噪音（Max Noise）39.9dBA(Max:41.9dBA)a.额定电压(Rated Voltage)b.18dB无响室(18dB Non-Echo Chamber)c.标准(Standard):CNS 8753/ISO 3744d.Test Condition :ISO 7779e.距离(Distance): 1.0M 11Life expectancy(期望寿命)70000hrs at temp40℃Humidity5%-65%MTTF (Mean Time To Failure)Conf.Level 90%)12扇叶数（No.of.Blade）7叶13极数（No.of.Pole）4极14运转方向（Rotating Direction）逆时针15锁住保护Lock Protection1.额定电压堵住2~3秒，自动断电。
德力西电气 CDM3E产品样本 产品说明书
191190备注：1）1250A 和1600A 无通信功能2）1250A 和1600A 无过载报警功能3）1250A 和1600A 的分励和电操无AC110V 、DC110V 、DC220V 控制电压4）800 壳架及以下内部附件（除欠压为端子式供货）其它产品标配为引线供货长度500mm ；如有其它长度或带端子需求请备注；5）125AF 、250AF 无抽出式产品。
400AF 、630AF 无插入式板前产品6）插入式板前产品默认配置水平出线排7）常规产品标配: 相间隔弧板、安装螺钉8）三遥标配（辅报+通信模块）；四遥标配（辅报+电操+通信模块）。
通信模块电压为AC230V /400V C D M 3EGB/T 14048.1 总则IEC 60947-1 总则GB/T14048.2 断路器IEC 60947-2 断路器■ 符合的标准CDM3E 系列产品运行在污染等级为3级IEC 60947-1和60664-1标准所定义的环境（工业环境）中根据GB/T14048.1-2012 表H.1的内容：在海拔2000m 处额定冲击耐受电压8kV 时■ 污染等级周围空气温度上限为+70℃，下限为-40℃；24h 平均温度不超过35℃（注：在-40℃~-25℃、+40℃~+70℃范围内使用，请与制造商联系或参 见降容系数表）存储温度为-40℃至70℃■ 环境温度正常工作安装地点的海拔不超过2000m如需要安装在海拔超过2000m 的情况下，必须考虑到介电强度的改变和空气温度下降的因素，可参考海拔高度降容系数表使用，或请联系我们■ 海拔正常工作时需满足：在周围空气温度为+40℃的条件下，大气相对湿度不能超过50%，如果温度较低，则可以在较高的相对湿度条件下使用。
最湿月份的月平均相对湿度为90%。
需要考虑产品表面产生的凝露对产品性能的影响。
■ 湿度CDM3E 系列塑壳断路器都符合IEC 标准60947-2中所定义的隔离隔离位置对应于O （OFF ）位置只有触头真正打开，操作手柄才能指示“OFF ”位置旋转手柄或电操机构不会改变触头指示系统的可靠性■ 具有隔离功能的可靠触头指示断路器本体：IP20（不含接线端子）安装在开关柜中的断路器：带有转动手操的断路器：IP40带有电操机构的断路器：IP40■ 防护等级干冷、干热、湿热■ 抗湿热能力1931922）生产为板后水平接线，用户可自行改装为板后垂直接线，参见抽出式板后接线安装图195194注：I R 最大设定值不可超过Inm确保用户长期在高温下使用，不因过高的温升导致故障的发生，推荐用户参考此温度降容系数表。
德力西电气 选型手册及产品详情 产品说明书
选型指南
299
电线
BV /BVR 电线功率
电线用量估算
注：具体用量请以实际施工为准！
本产品按照GB/T5023-2008、JB/T8734-2016 标准生产，适用于额定电压450/750V 及以下电器设备装置动力连接线。
1.火线一般都使用红色
（可备选黄色），零线一般使用蓝色、绿色，地线使用黄绿双色；2.照明一般使用1.5平方单芯电线，
按照不同颜色分2组（火线和零线）：3.插座一般使用2.5平方单芯电线，3匹以上空调一般使用4平方或以上规格单芯电线4进户总线一般使用6平方或以上单芯电线：5.具体配置及使用数量可咨询在线客服或根据电工师傅要求购买。
■ 电线
电线选型
选型指南
300
选型指南
301。
德力西电气 CDMQ1水泵缺相保护断路器样本 产品说明书
