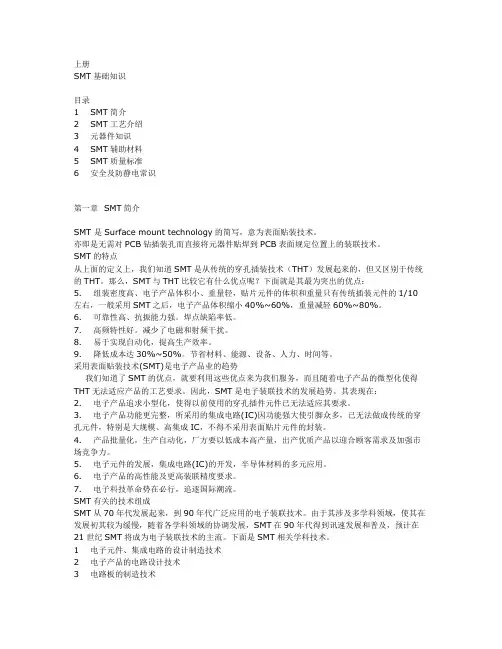

上册SMT基础知识目录1 SMT简介2 SMT工艺介绍3 元器件知识4 SMT辅助材料5 SMT质量标准6 安全及防静电常识第一章 SMT简介SMT 是Surface mount technology的简写，意为表面贴装技术。
亦即是无需对PCB钻插装孔而直接将元器件贴焊到PCB表面规定位置上的装联技术。
SMT的特点从上面的定义上，我们知道SMT是从传统的穿孔插装技术（THT）发展起来的，但又区别于传统的THT。
那么，SMT与THT比较它有什么优点呢？下面就是其最为突出的优点：5. 组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。
6. 可靠性高、抗振能力强。
焊点缺陷率低。
7. 高频特性好。
减少了电磁和射频干扰。
8. 易于实现自动化，提高生产效率。
9. 降低成本达30%~50%。
节省材料、能源、设备、人力、时间等。
采用表面贴装技术(SMT)是电子产品业的趋势我们知道了SMT的优点，就要利用这些优点来为我们服务，而且随着电子产品的微型化使得THT无法适应产品的工艺要求。
因此，SMT是电子装联技术的发展趋势。
其表现在：2. 电子产品追求小型化，使得以前使用的穿孔插件元件已无法适应其要求。
3. 电子产品功能更完整，所采用的集成电路(IC)因功能强大使引脚众多，已无法做成传统的穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件的封装。
4. 产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力。
5. 电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用。
6. 电子产品的高性能及更高装联精度要求。
7. 电子科技革命势在必行，追逐国际潮流。
SMT有关的技术组成SMT从70年代发展起来，到90年代广泛应用的电子装联技术。
由于其涉及多学科领域，使其在发展初其较为缓慢，随着各学科领域的协调发展，SMT在90年代得到讯速发展和普及，预计在21世纪SMT将成为电子装联技术的主流。
SMT工艺基础知识讲解
1. 一般来说，SMT车间规定的温度为25±3℃，湿度为30－60%RH；2. 锡膏印刷时，所需准备的材料及工具锡膏、钢板﹑刮刀﹑擦拭纸、无尘纸﹑清洗剂﹑搅拌刀，手套；3. 一般常用的锡膏合金成份为Sn/Pb合金，且合金比例为63/37；4. 锡膏中主要成份分为两大部分：锡粉和助焊剂。
5. 助焊剂在焊接中的主要作用是去除氧化物﹑破坏融锡表面张力﹑防止再度氧化。
6. 锡膏中锡粉颗粒与Flux(助焊剂)的体积之比约为1:1，重量之比约为9:1。
7. 锡膏的取用原则是先进先出；8. 锡膏在开封使用时，须经过两个重要的过程：回温﹑搅拌，有自动搅拌机的可直接搅拌回温；9. 钢板常见的制作方法为﹕蚀刻﹑激光﹑电铸；10. SMT的全称是Surface mount(或mounting)technology，中文意思为表面粘着（或贴装）技术；11. ESD的全称是Electro-static discharge，中文意思为静电放电；12. 制作SMT设备程序时，程序中包括五大部分，此五部分为PCB data； Mark data； Feeder data；Nozzle data； Part data；13. 无铅焊锡Sn/Ag/Cu 96.5/3.0/0.5的熔点为217℃。
14. 零件干燥箱的管制相对温湿度为 < 10%；15. 常用的被动元器件(Passive Devices)有：电阻、电容、电感（或二极体）等；主动元器件(Active Devices)有：电晶体、IC等；16. 常用的SMT钢板的材质为不锈钢；17. 常用的SMT钢板的厚度为0.15mm(或0.12mm)；18. 静电电荷产生的种类有摩擦﹑分离﹑感应﹑静电传导等﹔静电电荷对电子工业的影响为﹕ESD失效﹑静电污染﹔静电消除的三种原理为静电中和﹑接地﹑屏蔽。
19. 英制尺寸长x宽0603= 0.06inch*0.03inch﹐公制尺寸长x宽3216=3.2mm*1.6mm；20. 排阻ERB-05604-<讲文明、懂礼貌>1第8码“4”表示为4 个回路，阻值为56欧姆。
SMT工艺基础培训
SMT工艺基础培训1. 简介表面贴装技术（Surface Mount Technology，简称SMT）是一种常用于电子设备制造的工艺。
相较于传统的插针式组装技术，SMT工艺具有高效、高质量和成本较低的优势。
本文将介绍SMT工艺的基础知识和流程。
2. SMT工艺的基本原理SMT工艺的基本原理是将电子元器件直接焊接到印刷电路板（Printed Circuit Board，PCB）的表面上，通过高温熔化焊接剂，将元器件牢固地固定在PCB上。
SMT工艺主要由以下几个部分组成：贴装设备、焊接剂、PCB和元器件。
2.1 贴装设备SMT贴装设备主要包括贴片机、回流焊炉和波峰焊机。
贴片机用于自动将元器件精确地放置在PCB上，回流焊炉用于加热焊接剂使其熔化并与PCB和元器件形成可靠的焊点，波峰焊机则用于焊接插针式元器件。
2.2 焊接剂焊接剂是将元器件和PCB连接在一起的关键材料。
常用的焊接剂有无铅焊膏、铅锡焊膏和银浆焊膏。
焊接剂的选择应根据元器件和PCB 的要求来确定。
2.3 PCBPCB是SMT工艺的载体，通过电路设计将元器件连接在一起。
PCB 通常由铜箔、绝缘材料和防护层组成。
PCB的质量和设计对SMT工艺的成功与否至关重要。
2.4 元器件元器件是SMT工艺中的核心部件，包括电阻、电容、集成电路等。
元器件的选择应根据电路设计的要求来确定，同时需要考虑元器件的尺寸和焊接特性。
3. SMT工艺流程SMT工艺流程包括PCB板贴装、焊接和检测三个主要步骤。
3.1 PCB板贴装PCB板贴装是SMT工艺的第一步，主要包括元器件排列、元器件粘贴和元器件定位三个阶段。
在元器件排列阶段，根据电路设计，在PCB上规划元器件的位置。
在元器件粘贴阶段，使用贴片机将元器件精确地放置在PCB上。
在元器件定位阶段，通过视觉系统或传感器来检测并调整元器件的位置，保证其精确度。
3.2 焊接焊接是SMT工艺中的关键步骤，主要包括回流焊接和波峰焊接两种方法。
SMT工艺知识
控制胶的使用量可以用称重法：取20块板做样本，称量计算其附胶前和附胶后的
重量差，再计算出每板的用胶量。公式可为：
（样本附胶后重量G2 - 样本附胶前重量G1）÷样本数量N＝单片用胶量G
也可以自己想各种方法：（胶瓶内使用前的重量 - 使用后的重量）÷生产数量，也
出现个别掉件现象。
过第二次时，第一面的锡点已经是合金，其熔点比锡膏要高的，而且即使融化了锡
液的表面张力也可以承受一般元件的重量的，尤其炉子下温区还有向上的吹力。
计算公式为：允许承受零件重量 = 零件每脚面积 × 脚数 × 0.665因数
若温度足够熔融合金，零件重量又大于此允许重量就有可能掉
？第二问的重点没理解清，理论上讲该元件是可以放的，只要注意功能的对称合理性，
如它是左右声道功能上面的一颗元件，则左声道跑电源区拉一条线路总不好。另外，
注意如果该元件是插装元件则要考虑生产工艺的合理性（参考下题几点）等。
12、 单板工艺中DFM的要素？
1、锡膏的特性？
粘性、流动性、触变性，熔点常用有铅183 无铅217 等等。
2、锡膏元件的焊接过程？
可分为4个阶段：升温、恒温、回流、冷却
升温：印刷贴片好的PCB进入回流焊，从室温缓慢升温，升温速度控制在1-3℃/S。
恒温：通过保持稳定的温度使锡膏中的助焊剂发挥作用并适量挥发。
表等待统计。
4、准备完成后重复进行几组实验、统计结果，分析结果，判定出最佳参数。
5、验证最后Profile，做好总结报告，完成。
贴片机的CPK即是贴片机的精度\制程能力的指标。有公式可计算，但现在都有用软
smt学习知识点总结
smt学习知识点总结随着信息技术的发展，越来越多的企业和组织开始关注SMT（Surface Mount Technology）技术，这一先进的制造技术在电子产品制造领域具有广泛的应用。
作为一项复杂的技术，SMT需要掌握一定的知识和技能才能运用到实际生产中。
本文将对SMT技术的相关知识点进行总结，希望对初学者和相关领域的人士有所帮助。
一、SMT工艺的基本概念1. SMT的定义SMT是一种在PCB（Printed Circuit Board，印刷电路板）上进行电子元件表面安装的技术。
与传统的插件组装技术相比，SMT可以更好地提高电路板的集成度、可靠性和性能。
SMT技术的出现极大地推动了电子产品制造工艺的进步，被广泛应用于手机、电视、电脑等各种现代电子产品中。
2. SMT的优势SMT相对于传统的插件组装技术有诸多优势，包括PCB空间利用率高、生产效率高、成本低、可靠性高等。
另外，SMT还可以实现自动化生产，大大减少了人力资源的消耗，提高了生产效率。
3. SMT工艺的发展SMT技术自上世纪80年代开始应用于电子产品制造领域，经过几十年的发展，目前已经形成了一套完整的SMT工艺流程和相关标准。
随着电子产品的不断升级换代，SMT工艺也在不断地演进和完善。
二、SMT工艺的关键环节1. 印刷印刷是SMT工艺的第一步，主要是通过印刷机将焊膏印在PCB上，以确保焊膏的均匀分布和精准定位。
印刷的质量直接影响着后续工序的质量和生产效率。
2. 贴片贴片是SMT工艺的核心环节，主要完成组件的自动精确定位和粘贴。
贴片机能够根据电路板上的元件位置信息，自动识别、抓取和贴装元件。
在这一环节需要注意的是组件的吸附力、位置精度和贴合质量。
3. 回流焊回流焊是SMT工艺中最关键的环节之一，主要是通过加热回流炉使焊膏和元件焊盘熔化并形成可靠的焊接。
回流焊质量直接决定了焊接质量和可靠性。
4. 检测检测是SMT工艺中不可或缺的环节，主要包括AOI（Automated Optical Inspection，自动光学检测）、AXI（Automated X-ray Inspection，自动X光检测）等检测方式。
SMT工艺基础知识
IC有缺口标志
以原点做标志
以横杠做标志
以文字做标志
松下电器机电（中国）有限公司 课 CSE 制
（一）SMT生产管理必备基础知识1-电子元件认知
电阻误差 ±0.5%
±1%
F/G ±1.0PF ±2%
J ±5% ±5%
K
M
Z
±10%
±20% +80%-20%
±10% 松下电器±机2电0%（中国）有+限8公0%司-C20SE%课 制
（一）SMT生产管理必备基础知识1-电子元件认知
Panasonic
5页
1.4表面贴装元件的包装和料盘标签说明
元件包装的种类是多样的，有：纸编带、塑料编带、粘着式编带、Tray盘和管状料。
松下电器机电（中国）有限公司 课 CSE 制
（一）SMT生产管理必备基础知识3-焊膏材料的简介和管理的要点
Panasonic
12页
3.2焊膏管理的要点
1）焊膏购买到货后，需登记到达时间、保质期和型号，并未焊膏罐贴上编号。
2）焊膏应以密封的方式存放在恒温、恒湿的冰箱内。【注：温度过高，阻焊剂易于合 金粉末发生化学反应；温度过低（<0），阻焊剂中的松香会产生结晶，使焊膏品质恶 化】
钽电容（Capacitor Tantalum）
电阻（Resistor）
电容（Capacitor）
有源器件主要包括半导体封装元器件（封装形式：陶瓷和塑料）。如：小外形晶体管SOT、小外形集 成电路SOIC、塑料有引脚芯片载体PLCC…。如下图示：
SMT基础知识大全
SMT基础知识大全目录一、SMT概述与发展趋势 (2)1. SMT定义及重要性 (3)2. SMT发展历程 (4)3. 当前SMT技术发展趋势 (5)二、SMT基本原理与工艺 (6)1. SMT工艺简介 (8)2. 表面贴装技术原理 (9)3. 工艺流程及主要步骤 (10)三、SMT元器件与材料 (11)1. 电阻、电容、电感等无源元件 (12)2. 晶体管、二极管等半导体器件 (13)3. 连接材料及辅助材料 (13)4. 电路板基材及表面处理工艺 (14)四、SMT设备与工艺参数设置 (16)1. SMT设备类型及功能介绍 (18)（1）贴片机 (19)（2）印刷机 (20)（3）检查设备及其他辅助设备 (21)2. 设备参数设置与调整原则 (23)（1）贴片机参数设置要点 (24)（2）印刷机参数设置要点 (25)五、SMT工艺中的常见问题及解决方案 (26)1. 焊接缺陷分析与处理措施 (27)（1）焊接不良原因及表现 (28)（2）焊接缺陷解决方案与预防措施 (29)2. 元器件位置偏移与校正方法 (30)一、SMT概述与发展趋势SMT（SurfaceMount Technology，表面贴装技术）作为电子组装行业的重要支柱，其发展历程与电子行业的进步息息相关。
自20世纪60年代诞生以来，SMT技术凭借其高效、节能、环保等优势，逐渐取代了传统的插件焊接方式，成为现代电子制造的主流工艺。
在SMT的发展过程中，其工艺流程不断优化，设备性能不断提升。
从最初的手动贴片到现在的自动化贴片机，从单纯的元器件插装到集成度极高的芯片级封装，SMT技术的进步不仅提高了电子产品的生产效率，也降低了生产成本，使得电子产品得以更加轻薄短小、高性能低功耗。
随着物联网、大数据、人工智能等技术的快速发展，SMT技术也在不断升级和创新。
高精度印刷技术、高速度贴片技术、高密度集成技术等的应用，使得电子产品的组装更加精密、高效；而智能化、柔性化生产线的建立，更是实现了生产过程的自动化、信息化和智能化，大大提升了整个电子行业的竞争力。
SMT基础知识
刀柄 刮刀 弯曲变形
OK
缺损
镀金脱落
SMT
锡膏印刷工程
★金属制的薄板（厚度：0.1mm～0.15mm），安装在印刷机上，通过 钢网上的孔把锡膏定量、定位地进印刷到PCB焊盘上。 ★钢网表面不能有变形、凹凸，钢网凹凸不平会影响锡膏印刷量的稳定性。 ★生产结束后钢网也要彻底清洁干净，不能有锡膏残留。
钢网
SMT车间中常用的辅助设备 车间中常图2 图1 图1为干燥柜的基本结构，图2当中显示的值为干燥柜内部的湿度 从烘烤箱当中烘烤出来的产品，如果不能在规定的时间内投入到生产线当中 去，为了避免产品在一般环境下吸收水分，对于那些只能够烘烤一次的部品， 放到干燥柜中保存是非常有必要的。有些元件虽然能够重复进行烘烤，但是这 样浪费时间，影响生产线的生产，因此，干燥柜就是保存烘烤箱干燥后未投入 生产线的部品，通常干燥柜干燥条件：20％RH以下。
把贴装好元件的PCB放到回流炉传送链条上，传送带把PCB传送到预加热区进行预热，接着到本加热区， 在本加热区，锡膏被熔融进行焊接，焊接后经过回流炉出口处的风扇进行冷却，然后进行焊锡外观检查。 固态 无铅 有铅 217℃ 183℃ 固态、液态共存 220℃ 185℃ 液态
SMT
回流炉工程
２４５℃ ２２５℃ １８０℃ １５０℃
识别照明
锡膏 焊盘 FPC 照相机 1、画像处理照相机对元件进行识别， 如元件缺损、变形则不进行贴装。 2、对元件的粘吸状态进行识别，如状 态不正则进行修正。 状态OK的元件被贴装 到印有锡膏的焊盘上
SMT
贴片工程
★贴片机：把元件贴装到PCB上的设备。 ★所有元件的贴装都在贴片机上进行，所以为了防止错贴装，贴片机的 用料管理就尤为重要。 ★通过编程，每个元件在PCB上的贴装位置都给一个坐标，贴片机就根据 坐标把元件贴装到PCB上。 ★元件贴装发生偏移时，可通过更改贴装坐标来修正贴装位置。 贴片机
SMT工艺基本知识介绍
检测与返修
总结词
对焊接完成的PCB进行检测，对不合格焊点 进行返修。
详细描述
在完成回流焊接后，需要对PCB进行检测， 确保焊接质量符合要求。检测过程中如发现 不合格的焊点，需要进行返修。返修过程需 谨慎操作，避免对已焊接好的部分造成损伤 或破坏。检测与返修是SMT工艺中的最后环 节，对保证产品质量和可靠性具有重要意义 。
SMT工艺常见问题及解决方案
锡珠问题
总结词
锡珠是在SMT工艺中常见的问题，表现为焊点周围出现多余的锡。
详细描述
锡珠问题通常是由于焊膏过量、印刷钢板孔径过大、贴装压力过大等因素引起的 。解决方案包括调整焊膏量、更换印刷钢板、调整贴装压力等措施，以减少锡珠 的产生。
立碑现象
总结词
立碑现象是指在SMT工艺中，片式元 件一端焊锡过多，另一端过少，导致 元件倾斜的现象。
回流焊接设备主要由传送 带、加热器和控制系统等 组成，其工作原理是通过 加热器加热PCB板，使焊 膏熔化并完成焊接。
回流焊接设备的温度曲线 设置和炉内环境对于焊接 质量和可靠性具有重要影 响。
检测与返修工具
检测工具主要包括视觉检测设备和X光检测设备等， 用于检测元器件的贴装位置、焊接质量等问题。返修 工具主要包括热风枪、电烙铁和返修台等，用于移除 和修复缺陷元器件。
02
SMT工艺流程
印刷钢板
总结词
将焊膏印刷到钢板上，为贴片提供焊料。
详细描述
在SMT工艺中，首先将焊膏通过钢板印刷的方式均匀地涂抹在钢板上，形成焊 料图案，为后续的贴片步骤提供必要的焊料。印刷钢板是SMT工艺中的重要环 节，其质量直接影响贴片和焊接的效果。
贴片
总结词
将电子元件贴装到印好焊膏的钢板上。
SMT 工艺知识
3.
二、 SMT 焊锡膏的成分
4. 助焊剂是金属粉未的载体，它由活性剂、松香、溶剂、 触变剂和悬浮剂等组成，作用如下， 活性剂：去除金属表面的氧化物 松香：1)清除焊盘与锡膏本身的氧化层 2)保护焊接后的合金不再氧化 3)减少焊接中焊料表面的张力,促进焊料的润湿和扩 散，获得较好的焊接效果 溶剂：溶解锡膏中的固形成份,给锡膏带来流动性. 触变剂：可降低锡膏印刷时的粘度，提高锡膏的印刷性
四、焊膏的印刷
1. 2. 3. 4. 5. 焊膏印刷的目的 印刷的目的是使电路基板上元件焊盘铺上一层厚度 印刷的目的 适当的焊膏，为贴片和回流焊接做准备。 钢网的准备 钢网是严格根据电路基板上元件焊盘的布 钢网 局(位置/大小/数量)，采用激光刻蚀或化学刻蚀得到的印 刷模板。 印刷方式 1)手工印刷(可借助手工印刷台)； 2)机器印刷 (半自动或全自动印刷机) 印刷方法 钢网在上、电路基板在下，将钢网的孔与基 板的焊盘对准，用刮刀把钢网上的焊膏刮到基板的焊盘 上 印刷效果检查 操作时应随时检查基板上焊膏位置(要求 效果检查 与焊盘重合/套对准确)、焊膏图形(要求焊膏与焊盘图形 一致、不缺损、不漏引、不多印)，若发现异常要及时查 找原因并作纠正/调整。
3.
4.
三、SMT 焊锡膏的储存和使用
8. 使用中注意事项 在印刷过程中, 助焊剂会随着时间和外 界温湿度的影响而挥发减少，因此，添加新锡膏时,应做 到少量多次,新旧锡膏的添加比例为1:1左右；及时将扩 散到刮刀两端的锡膏重新刮到中间位置，另外放在容器 中等待取用的焊膏，要用盖子把容器盖起来。 9. 锡膏的使用寿命 从冰箱内取出回温后,须在24小时内使 用,如果未使用完则要放回冰箱内保存；打开了瓶盖的锡 膏,须在8小时的有效时间使用,如果未使用完,则允许重复 放回冰箱一次；从印刷机钢网上回收的焊膏，尽可能用 另外的干凈容器来盛放，不宜和未使用的锡膏混装在一 个容器里。如果超过8小时未使用完，可报废处理。在下 次使用时应先使用回收的、上次未用完锡膏，并且需要 经过再次回温和搅拌。
SMT基础工艺知识重点讲义
SMT基础工艺知识讲义一、SMT 基本知识SMT 是英文surface mounting technology的缩写，中文意思是：表面粘贴技术，他最早出现于20世纪40年代，用于军事领域是相对于传统的THT技术而发展起来的一种新的组装技术SMT主要应用于电子高科技领域,能精确的完成电子高科技产品之线路板的贴装制造.如:手机主板;PC主板;VCD ;DVD主板;手提摄像机主板等都是SMT技术下的产物。
二、SMT基本工艺流程1、单面SMT（锡膏）：锡膏印刷→CHIP 元件贴装→ IC等异型元件贴装→回流焊接2、一面SMT（锡膏），一面DIP（红胶）：锡膏印刷→ 元件贴装→回流焊接→反面红胶印刷（点胶）→元件贴装→回流焊接→DIP 手工插件→ 波峰焊接3、双面SMT（锡膏）：锡膏印刷→装贴元件→回流焊接→反面锡膏印刷→装贴元件→回流焊接注：双面双面再流焊工艺A面布有大型IC器件B面以片式元件为主充分利用PCB空间，实现安装面积最小化，工艺控制复杂，要求严格常用于密集型或超小型电子产品，如：手机、MP3、MP4 等三、各工序的介绍一、锡膏印刷：1，锡膏成份：锡膏主要由金属合金颗粒；助焊剂；活化剂；粘度控制剂等四部份组成。
其中金属颗粒约占锡膏总体积的90。
5%。
我们常用的锡膏型号有：有铅：GW-9008、GW-9018、GW-9038、GW-9058、GW-9068等，其金属成分为：63Sn/37Pb; 62Sn/36Pb/2Ag （GW-9068）；无铅：WTO-LF2000（有96.5Sn/3.0Ag/0.5Cu和95.5Sn/3.8Ag/0.7Cu）、WTO-LF2001（42 Sn/58Bi）、WTO-LF2002(96.5Sn/3.5Ag )等2，锡膏的储存和使用：锡膏是一种化学特性很活跃的物质，因此它对环境的要求是很严格的。
一般在温度为2℃-10℃，湿度为20%-21%的条件下有效期为6个月。
SMT工艺知识基本介绍
3
一. SMT概述
1.2.什么叫SMT
4
一. SMT概述
1.3.SMT工藝流程
PCB投入
錫膏印刷
SMT 產線:
印刷機
貼片機
焊接後檢查
12
二.表面貼裝技術(SMT)
顆粒等級 TYPE 2 TYPE 3 TYPE 4
網眼大小 -200 ~ +325 -325 ~ +500 -400 ~ +635
顆粒球經大小 45-75 微 米 25-45微 米 20-38微 米
說明︰網眼大小
以Type3為例︰網眼大小即至少99％ 重量百分比的粉末颗粒能通过325(孔 /平方英寸）目型號的网，少于20％ 重量百分比的粉末颗粒能通过500 (孔/平方英寸）目型號的网，该尺寸 以外的颗粒以不多于10％为宜。
9
二.表面貼裝技術(SMT)
2.1.1 錫膏
a.> 成份:
錫膏的基本成分是由錫粉和助 焊劑均勻混合而成,其焊膏
金屬粉末通常是由氮氣霧化 或轉碟法製造,後經絲網篩選
而成.而助焊劑則是由粘結 劑(樹脂),溶劑,活性劑,觸變
劑及其它添加劑組成,它對 焊膏從絲綢印刷到焊接整個過
程起著至關重要的作用
10
二.表面貼裝技術(SMT)
11Leabharlann 二.表面貼裝技術(SMT)
2.1.1 錫膏
b.錫膏的選用原則:
Ø 滿足客戶要求, 由客戶指定所使用錫膏的品牌和型號;這 是首選條件 Ø錫膏的合金成分及比例:.
《SMT基本知识》PPT课件
焊接效果，有些还需翻转板面重复上述刷锡/流焊或点胶/波焊，
最后安插后加大元件手焊，流程大致如下：
a
26
八、流程中有关工序简述
• 1、刷锡浆： • 盘。 用钢网或自动印刷机将锡浆涂于PCB板对应的焊
• 理想的SMT胶水应具备的条件有：
a
17
• （1）单一成份组成 • （2）使用寿命期长 • （3）可使用多种涂抹方式 • （4）良好的填充能力 • （5）不需要准备时间 • （6）烘干时间短 • （7）不需要或仅需要低的烘干热源 • （8）良好的粘合力 • （9）设备投资或维修费低
a
18
• （10）无毒 • （11）无臭 • （12）不会损坏至设备 • （13）不导电 • （14）不具腐蚀性 • （15）化学性稳定 • （16）可承受高温加热 • （17）不易燃烧 • （18）费用低 • （19）具有良好的导热效果
•
a
7
• 字母BCDFJKMZ误差值容质≤10PF时 ±0.1PF±0.25PF±0.5PF±1PF误差值 容质≥10PF时±1%±5%±10%±20%-
20%+80%
• 电容大小凭肉眼无法看出，需用电容表 测量方可准确测出，其换算方法及误差 表示与电阻差不多，只是单位不同，并 且，从外观看电容可大致判断其量程范 围，其规律如下：电容厚度越大，容抗 越大；电容颜色越深，容抗也越大。
SMT表面贴装技术
a
1
SMT培训教材
• SMT
• （Surface Mounting Technology） 即表面贴装技术，原为美国NASA发展并
应用在高科技，军事等用途的印刷电路板
装配的生产方式，日本将其灵活地应用在
一般电子消费性商品上，造成电子商品设
SMT基础知识PPT课件
电阻的单位及换算:
单位有: Ω, KΩ, MΩ 换算为:1 MΩ=1000 KΩ
1 KΩ=1000 Ω
方向的判别:
无方向
电子元件识别与质检要求
电阻的识别
数标法:
直标法:直接将阻值标识于元件上. 如: 680 Ω5=680 Ω±5%
1.8 KΩ1=1.8 KΩ±1%
文字符号法:
Ω33Ⅰ=0.33Ω±5% 1K2Ⅱ=1.2KΩ±10%
电子元件识别与质检要求
电子元件包装方式
袋装:一般用于外观不容易受损之插件元件 盘装: 一般用于SMD料
纸带—片状规则元件 塑胶带----圆柱状元件或不规则元件 箱装: 用于较笨重且不易变形损坏之元件. 盘装: 一般用于集成块等脚容易变形之元件.
ＳＭＴ技术概要 传统插件与表面装贴技术的区别 ＳＭＴ技术的发展及前景 ＳＭＴ生产的环境要求 ＳＭＴ工作人员工作要求 ＳＭＴ生产流程介绍 ＳＭＴ电子元件识别与质检要求
有效数 倍率 误差
颜色 棕 红 橙 黄 绿 蓝 紫 灰 白 黑 金 银
数值 1 2 3 4 5 6 7 8 9 0
误差 ±1% ±2%
±5% ±10%
电子元件识别与质检要求
电容的识别
电容的作用:
起滤波,振荡,旁路,.耦合,退耦等作用.
电容的类别:
按容量稳定性分: 固定电容(有机膜电容’绦纶’,纸介电 容, 电解电容,云母电容,瓷片电容),可变电容. 按安装工艺分: SMT贴片电容,插件电容
电子元件识别与质检要求
三极管的识别
字母代号:
Q表示
图示:
NPN型
PNP型
电子元件识别与质检要求
三极管的识别
XXX EBC
SMT基础
第一节SMT、HMT工艺基础知识一、概念：1、SMT：（surface mount technology）表面贴装技术，一般指利用贴片机将贴片元件贴装到PCB板上指定位置上；2、HMT（Hand Mount Technology）手贴方式，指利用镊子将贴片元件由人工贴装到PCB 上指定位置上；3、PCB（Printed Circuit Board）印刷电路板，按材料分一般有镀金板、喷锡板：按层数据分有单面板及多层板（二层、四层、六层……）；4、贴片元件：指无引线、无引脚元件，适用于贴装于PCB板上的元件，分为电阻、电容、三极管、二极管、IC……5、锡膏：指可以印刷到PCB上焊盘上的锡铅合金材料（63/37），通过回流焊接达到焊接效果；6、胶水：指可以印刷到PCB上焊盘中间的熔胶，通过回流焊达到固定贴片元件作用，再经过波峰焊进行焊接。
7、钢网：指用于印刷锡膏、胶水的一种辅助工具。
8、丝印台：指用于固定钢网进行印刷锡膏或胶水的一种设备。
9、刮刀：指用于印刷锡膏或胶水的一种工具，分为钢刮刀、胶刮刀等。
二、元件识别1、电阻1）有一面标有数字的朝上，不分方向。
2）数字表示方式如下：a、普通电阻：XXX前2位为数值，第3位代表10为底的次方数。
例1：562阻值应为：56X102=5600Ω=5.6kΩb、精密电阻：XXX前3位为数值，第4位代表10为底的次方数。
例2：2112阻值应为：211X102=21100Ω=21.1kΩ3）规格一般按英制分为①0402型②0805型③0603型④1206型等。
2、电容：1）白色一面朝下，不分方向。
2）规格一般按英制分为：①0402型②0805型③0603型④1206型等。
3、电感：1）不分方向；2）规格一般按英制分为①0805型②0603型③1206型等。
4、钽电容：1）有极性元件，注意正负方向，按照丝印方向贴装，元件体上标识端PUB上丝印正极。
2）规格一般按英制分为①3528型②7343型5、二极管、稳压管：1）极性元件，注意正负方向，按照丝印方向贴装，不得贴反元件体上标识端对应PUB上丝印负极。
SMT工艺知识
SMT工艺知识什么是SMT工艺SMT（表面贴装技术）是一种电子元件组装技术，它通过将电子元件直接贴装在PCB（Printed Circuit Board）上，而不是通过穿孔插装的传统方法。
SMT工艺具有高效、灵活、高质量的特点，被广泛应用于电子产品的制造中。
SMT工艺的优势SMT工艺相比传统的插装工艺具有以下优势：1. 尺寸小：由于电子元件直接贴装在PCB上，可以减小电路板的尺寸，使产品更小巧轻便。
2. 重量轻：SMT工艺不需要通过插装来连接电子元件，因此可以减少用于插装的金属材料，从而减轻产品的重量。
3. 可靠性高：SMT工艺采用焊接技术，焊点可靠性高，能够在振动和温度变化等环境条件下保持稳定连接。
4. 生产效率高：SMT工艺能够实现自动化生产，提高了生产效率，降低了生产成本。
5. 电气性能稳定：SMT工艺使得电子元件与PCB之间的电气连接更加稳定，减少了传输信号的干扰，提高了产品的电气性能。
SMT工艺的步骤SMT工艺一般包括以下步骤：1. PCB制板：根据产品设计要求，制作PCB板。
2. 贴片：将电子元件粘贴在PCB板上，粘贴方式可以采用手工或机器贴片。
3. 焊接：通过回流焊接或波峰焊接等方式进行焊接，将电子元件与PCB板连接在一起。
4. 检测：对焊接后的电子元件进行检测，包括外观检查、功能测试等。
5. 焊盘处理：对焊接后的PCB板进行清洗和喷涂等处理，以提高焊接质量和外观。
6. 完成产品：经过上述步骤，最终完成SMT工艺的产品。
SMT工艺的应用SMT工艺广泛应用于电子产品的制造中，包括但不限于以下领域：1. 手机和平板电脑制造2. 汽车电子设备制造3. 智能家居设备制造4. 工业控制设备制造5. 医疗器械制造SMT工艺的应用范围正在不断扩大，随着技术的发展，我们可以期待更多领域将采用SMT工艺来提高产品的质量和性能。
总结SMT工艺是一种高效、灵活、高质量的电子元件组装技术。
它具有尺寸小、重量轻、可靠性高、生产效率高和电气性能稳定等优势。
SMT工艺知识概述
SMT工艺知识概述SMT（Surface Mount Technology，表面贴装技术）是一种新一代的电子封装技术，它与传统的透过孔封装技术相比，具有更高的集成度、更高的生产效率和更好的信号传输特性。
本文将从SMT工艺背景、SMT工艺流程、SMT设备和SMT质量控制等四个方面对SMT工艺进行概述。
一、SMT工艺背景随着信息技术的不断发展，电子产品的封装方式也在不断地变化和升级，而SMT技术正是其中的一种。
SMT技术起源于上世纪60年代，但直到近年来才得到广泛的应用。
其背景是电子产品的小型化、高性能化和高度智能化的趋势。
SMT技术可以取代传统的透过孔封装技术，使得电路板的尺寸更小、重量更轻，且焊接质量更可靠，逐渐成为电子行业中最主流的封装技术。
二、SMT工艺流程SMT工艺的主要流程包括贴装、回焊和清洗。
1、贴装贴装是SMT工艺中最重要的一个环节。
在贴装过程中，必须将电子器件精准地定位到PCB上，并确保元器件与PCB焊盘之间的距离和位置精度达到最优。
贴装分为手动贴装和自动化贴装两种方式，现在大多数厂家都采用自动化贴装方式。
在自动化贴装过程中，电子器件首先被放置在芯片上，然后由机械臂将其取出并精准地定位到最终位置。
2、回焊在贴装后，必须进行回焊处理，以确保电子元器件与PCB 焊盘之间的牢固连接。
回焊过程中，焊接温度一般在245℃-260℃之间，焊盘上的焊膏化为液态并将电子元器件固定到PCB上。
然后将板子进入冷却区域，以使焊接点在冷却后具有充分的稳定性和强度。
3、清洗在回焊结束后，需要对板子进行清洗，以去除残留在焊盘上的焊剂。
清洗的过程是通过喷洒去离子水或特定的清洗剂来实现的。
在清洗过程中，要确保不会对电子元器件造成任何损害。
三、SMT设备SMT技术需要一系列的设备来完成贴装、回焊和清洗等工艺流程。
在贴装过程中，SMT设备主要包括贴装机、贴片机、精密调节器和传送带等。
在回焊过程中，主要设备是烘箱和波峰焊接机，而在清洗过程中，则需要喷洒清洗剂的自动喷雾机和自动清洗机。
SMT工艺培训课件
smt工艺培训课件xx年xx月xx日•smt工艺简介•smt工艺基础知识•smt工艺制程•smt工艺品质管控目•smt工艺安全与环保•smt工艺发展趋势录01smt工艺简介1smt工艺定义23SMT工艺是指表面贴装技术（Surface Mount Technology）的简称。
它是一种将电子元件通过粘合剂或机械固定方式，直接贴附在印刷电路板表面的组装技术。
SMT工艺以其高效、自动化和微型化的特点，成为现代电子产品制造的核心技术。
SMT工艺的发展经历了手工作业阶段、半自动阶段、全自动阶段和智能制造阶段。
20世纪60年代，手工作业阶段出现了最初的表面贴装技术。
70年代，半自动阶段出现了一些自动化设备，提高了生产效率。
80年代，全自动阶段出现了更先进的设备，如贴片机、印刷机和检测设备等。
90年代至今，智能制造阶段通过信息技术和自动化技术的结合，进一步提高了SMT工艺的效率和精度。
smt工艺发展历程smt工艺基本构成检测与返修：使用检测设备对焊接质量进行检查，对不良焊接进行返修，以保证产品质量。
回流焊接：通过高温熔化焊锡膏，使元件与电路板牢固地连接在一起。
元件贴装：将电子元件通过真空吸嘴等设备精确地贴附在电路板上。
SMT工艺基本由以下几部分构成焊锡膏印刷：将焊锡膏通过印刷设备印刷到电路板上的预定位点上。
02smt工艺基础知识表面组装元器件的定义和分类元器件的引脚形式和规格要求元器件的包装和存储方式表面组装元器件表面组装板表面组装板的种类和特点表面组装板的设计原则和要点表面组装板的生产流程和注意事项焊膏印刷的基本原理和工艺流程焊膏印刷的常见问题及解决方法焊膏印刷的质量控制要点焊膏印刷贴片贴片的基本原理和工艺流程贴片常见问题及解决方法贴片的质量控制要点03smt工艺制程03原材料采购根据生产需求，采购符合规格要求的元器件、焊锡等原材料。
生产前准备01工艺流程设计根据产品规格和生产需求，设计合理的工艺流程，包括印刷、贴片、回流焊等环节。
SMT基础知识介绍
SMT基础知识介绍SMT（Surface Mount Technology，表面贴装技术）是电子制造和组装中的一种关键技术，通常用于在电路板上安装和连接表面贴装元件（SMD）。
与传统的孔式贴装技术相比，SMT 的优势在于可实现更高的自动化程度和更高的组装密度，因此成为制造各种电子产品的重要工艺之一。
下面我们将介绍SMT 的基本知识。
1. SMT的历史SMT技术诞生于20世纪60年代，作为一种电子元器件的替代方式，以取代传统的孔式贴装技术（THT）。
在SMT技术出现之前，电子元器件主要是通过手工或半自动方式进行贴装的，效率低下且受到人为因素影响较大。
而SMT技术通过自动化操作和高精度控制，实现了高效、高精度的贴装流程。
2. SMT的优点SMT相比传统的孔式贴装技术，具有如下优点：（1）封装体积更小，节省空间。
SMT元器件封装体积通常只有THT元器件的1/10-1/3，因此在有限空间内可以安装更多的元器件，从而大大提高电路板的集成度。
（2）封装重量更轻，便于携带。
由于SMT元器件封装体积小，其重量也相对较轻，从而方便元器件的运输和携带。
（3）贴装过程更简单. SMT元器件安装采用自动化生产线完成，相对于THT来说，省去了人工钻孔、点胶等工艺环节。
（4）质量更高. SMT元器件生产过程中，通过可编程的自动化机器，确保每一个元器件的位置及焊点的质量可靠，从而提高了产品的质量和稳定性。
（5）性价比更高. 由于SMT元器件可以自动化生产，且封装更小、更轻、焊点外露较少，因此生产成本相对更低。
3. SMT的主要工艺流程SMT工艺流程主要包括三个方面：贴装前制板，贴装过程和检验调试。
具体步骤如下：（1）制板。
制板是指在PCB（Printed Circuit Board，印制电路板）上完成金属化、绝缘覆盖层、铜箔芯片等工艺。
这个阶段通常由PCB制造厂家完成。
（2）贴装。
将经过机器自动对位的SMT元器件贴到PCB板上，并通过焊接技术与PCB板焊接固定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 一般来说，SMT车间规定的温度为25±3℃，湿度为30－60%RH；2. 锡膏印刷时，所需准备的材料及工具锡膏、钢板﹑刮刀﹑擦拭纸、无尘纸﹑清洗剂﹑搅拌刀，手套；3. 一般常用的锡膏合金成份为Sn/Pb合金，且合金比例为63/37；4. 锡膏中主要成份分为两大部分：锡粉和助焊剂。
5. 助焊剂在焊接中的主要作用是去除氧化物﹑破坏融锡表面张力﹑防止再度氧化。
6. 锡膏中锡粉颗粒与Flux(助焊剂)的体积之比约为1:1，重量之比约为9:1。
7. 锡膏的取用原则是先进先出；8. 锡膏在开封使用时，须经过两个重要的过程：回温﹑搅拌，有自动搅拌机的可直接搅拌回温；9. 钢板常见的制作方法为﹕蚀刻﹑激光﹑电铸；10. SMT的全称是Surface mount(或mounting)technology，中文意思为表面粘着（或贴装）技术；11. ESD的全称是Electro-static discharge，中文意思为静电放电；12. 制作SMT设备程序时，程序中包括五大部分，此五部分为PCB data； Mark data； Feeder data；Nozzle data； Part data；13. 无铅焊锡Sn/Ag/Cu 96.5/3.0/0.5的熔点为217℃。
14. 零件干燥箱的管制相对温湿度为 < 10%；15. 常用的被动元器件(Passive Devices)有：电阻、电容、电感（或二极体）等；主动元器件(Active Devices)有：电晶体、IC等；16. 常用的SMT钢板的材质为不锈钢；17. 常用的SMT钢板的厚度为0.15mm(或0.12mm)；18. 静电电荷产生的种类有摩擦﹑分离﹑感应﹑静电传导等﹔静电电荷对电子工业的影响为﹕ESD失效﹑静电污染﹔静电消除的三种原理为静电中和﹑接地﹑屏蔽。
19. 英制尺寸长x宽0603= 0.06inch*0.03inch﹐公制尺寸长x宽3216=3.2mm*1.6mm；20. 排阻ERB-05604-<讲文明、懂礼貌>1第8码“4”表示为4 个回路，阻值为56欧姆。
电容ECA-0105Y-M31容值为C=106PF=1NF =1X10-6F；21. ECN中文全称为﹕工程变更通知单﹔SWR中文全称为﹕特殊需求工作单﹐必须由各相关部门会签，文件中心分发，方为有效；22. ５S的具体内容为整理﹑整顿﹑清扫﹑清洁﹑素养；23. PCB真空包装的目的是防尘及防潮；24. 品质政策为﹕全面品管﹑贯彻制度﹑提供客户需求的品质﹔全员参与﹑及时处理﹑以达成零缺点的目标；25. 品质三不政策为﹕不接受不良品﹑不制造不良品﹑不流出不良品；26. QC七大手法中鱼骨查原因中４M1H分别是指（中文）: 人﹑机器﹑物料﹑方法﹑环境；27. 锡膏的成份包含﹕金属粉末﹑溶济﹑助焊剂﹑抗垂流剂﹑活性剂﹔按重量分﹐金属粉末占85-92%﹐按体积分金属粉末占50%﹔其中金属粉末主要成份为锡和铅，比例为63/37﹐熔点为183℃；28. 锡膏使用时必须从冰箱中取出回温，目的是﹕让冷藏的锡膏温度回复常温﹐以利印刷。
如果不回温则在PCBA进Reflow后易产生的不良为锡珠；29. 机器之文件供给模式有﹕准备模式﹑优先交换模式﹑交换模式和速接模式；30. SMT的PCB定位方式有﹕真空定位﹑机械孔定位﹑双边夹定位及板边定位；31. 丝印（符号）为272的电阻，阻值为 2700Ω，阻值为4.8MΩ的电阻的符号（丝印）为485；32. BGA本体上的丝印包含厂商﹑厂商料号﹑规格和Date code/(Lot No)等信息；33. 208pinQFP的pitch为0.5mm ；34. QC七大手法中，鱼骨图强调寻找因果关系；37. CPK指: 目前实际状况下的制程能力；38. 助焊剂在恒温区开始挥发进行化学清洗动作；39. 理想的冷却区曲线和回流区曲线镜像关系；40. RSS曲线为升温→恒温→回流→冷却曲线；41.我们现使用的PCB材质为FR-4；42. PCB翘曲规格不超过其对角线的0.7%；43. STENCIL 制作激光切割是可以再重工的方法；44. 目前计算机主板上常被使用之BGA球径为0.76mm；45. ABS系统为绝对坐标；46. 陶瓷芯片电容ECA-0105Y-K31误差为±10%；47. Panasert松下全自动贴片机其电压为3Ø；200±10VAC；48. SMT零件包装其卷带式盘直径为13寸，７寸；49. SMT一般钢板开孔要比PCB PAD 小4um可以防止锡球不良之现象；50. 按照《PCBA检验规范》，当二面角＞９０度时表示锡膏与波焊体无附着性。
51. IC拆包后湿度显示卡上湿度在大于30%的情况下表示IC受潮且吸湿；52. 锡膏成份中锡粉与助焊剂的重量比和体积比正确的是90%:10%， 50%:50%；53.早期之表面粘装技术源自于20世纪60年代中期之军用及航空电子领域；54.目前SMT最常使用的焊锡膏Sn和Pb的含量各为: 63Sn+37Pb；55.常见的带宽为8mm的纸带料盘送料间距为4mm；56. 在1970年代早期，业界中新门一种SMD，为“密封式无脚芯片载体”，常以HCC简代之；57. 符号为272之组件的阻值应为2.7K欧姆；58. 100NF组件的容值与0.10uf相同；59. 63Sn+37Pb之共晶点为183℃；60. SMT使用量最大的电子零件材质是陶瓷；61. 回焊炉温度曲线其曲线最高温度215℃最适宜；62. 锡炉检验时，锡炉的温度245℃较合适；63. SMT零件包装其卷带式盘直径13寸，7寸；64. 钢板的开孔型式方形﹑三角形﹑圆形，星形，本磊形；65. 目前使用之计算机边PCB，其材质为: 玻纤板；66. Sn62Pb36Ag2之焊锡膏主要试用于何种基板：陶瓷板；67. 以松香为主之助焊剂可分四种: R﹑RA﹑RSA﹑RMA；68. SMT段排阻有无方向性：无；69. 目前市面上售之锡膏，实际只有4小时的粘性时间；70. SMT设备一般使用之额定气压为5KG/cm2；71. 正面PTH，反面SMT过锡炉时使用何种焊接方式：扰流双波焊；72. SMT常见之检验方法: 目视检验﹑X光检验﹑机器视觉检验，AOI，ICT，FT。
73. 铬铁修理零件热传导方式为：传导+对流；74. 目前BGA材料其锡球的主要成Sn90 Pb10；75. 钢板的制作方法：雷射切割﹑电铸法﹑化学蚀刻；76.回焊炉的温度按: 利用测温器量出适用之温度。
77. 回焊炉之SMT半成品于出口时其焊接状况是零件固定于PCB上；78. 现代质量管理发展的历程：TQC-TQA-TQM；79.ICT测试是针床测试；80. ICT之测试能测电子零件采用静态测试；81. 焊锡特性是融点比其它金属低﹑物理性能满足焊接条件﹑低温时流动性比其它金属好；82. 回焊炉零件更换制程条件变更要重新测量温度曲线。
83. 西门子80F/S属于较电子式控制传动；84. 锡膏测厚仪是利用Laser光测: 锡膏度﹑锡膏厚度﹑锡膏印出之宽度；85. SMT零件供料方式有：振动式供料器﹑盘状供料器﹑卷带式供料器。
86. SMT设备运用哪些机构: 凸轮机构﹑边杆机构﹑螺杆机构﹑滑动机构；87. 目检段若无法确认则需依照何项作业：BOM﹑厂商确认﹑样品板。
88.若零件包装方式为12w8P，则计数器Pitch调整每次进8mm；89.回焊机的种类: 热风式回焊炉﹑氮气回焊炉﹑laser回焊炉﹑红外线回焊炉；90. SMT零件样品试作可采用的方法﹕流线式生产﹑手印机器贴装﹑手印手贴装；91. 常用的MARK形状有﹕圆形，“十”字形﹑正方形，菱形，三角形，万字形；92. SMT段因Reflow Profile设置不当，可能造成零件微裂的是预热区﹑冷却区。
93. SMT段零件两端受热不均匀易造成﹕空焊﹑偏位﹑墓碑；94. SMT零件维修的工具有﹕烙铁﹑热风拔取器﹑吸锡枪，镊子；95. QC分为﹕IQC﹑IPQC﹑.FQC﹑OQC；96. 高速贴片机可贴装电阻﹑电容﹑ IC﹑晶体管。
97. 静电的特点﹕小电流﹑受湿度影响较大；98. 高速机与泛用机的Cycle time应尽量均衡；99. 品质的真意就是第一次就做好；100. 贴片机应先贴小零件，后贴大零件；101. BIOS是一种基本输入输出系统，全英文为：Base Input/Output System；102. SMT零件依据零件脚有无可分为LEAD与LEADLESS两种；103. 常见的自动放置机有三种基本型态，接续式放置型，连续式放置型和大量移送式放置机；104. SMT制程中没有LOADER也可以生产；105. SMT流程是送板系统-锡膏印刷机-高速机-泛用机-回流焊-收板机；106. 温湿度敏感零件开封时，湿度卡圆圈内显示颜色为蓝色，零件方可使用；107. 尺寸规格20mm不是料带的宽度；108.制程中因印刷不良造成短路的原因﹕a. 锡膏金属含量不够，造成塌陷；b. 钢板开孔过大，造成锡量过多；c. 钢板品质不佳，下锡不良，换激光切割模板；d. Stencil背面残有锡膏，降低刮刀压力，采用适当的VACCUM和SOLVENT。
109.一般回焊炉Profile各区的主要工程目的:a.预热区；工程目的：锡膏中溶剂挥发。
b.均温区；工程目的：助焊剂活化，去除氧化物；蒸发多余水分。
c.回焊区；工程目的：焊锡熔融。
d.冷却区；工程目的：合金焊点形成，零件脚与焊盘接为一体。
110. SMT制程中，锡珠产生的主要原因﹕PCB PAD设计不良、钢板开孔设计不良、置件深度或置件压力过大、Profile曲线上升斜率过大，锡膏坍塌、锡膏粘度过低。
