气动衬氟调节阀-ZJHPF46气动衬氟调节阀

合集下载

衬氟阀门

衬氟阀门

衬氟阀门目录[隐藏]衬氟阀门简介聚四氟乙烯简介衬氟阀门用途和使用衬氟阀门特点衬氟阀门分类[编辑本段]衬氟阀门简介衬氟阀门又称氟塑料衬里耐腐阀门,是将聚四氟乙烯树脂(或型材经加工)采用模压(或镶嵌)方法置于钢质或铁质的阀门承压件的内壁(同样的方法适用于各类压力容器及管路附件的内衬)或阀门内件的外表面,利用其在抗强腐蚀介质方面的独特性能制做成各类阀门和压力容器。

衬氟球阀聚四氟乙烯俗称“塑料王”,是由美国DUPONT CO.,LTD于1938年首先研制问世,1949年进行工业化生产,从工业应用角度已有50年的历史,而真正将其广泛应用在阀门行业中的时间并不长。

衬氟阀门是对阀体内介质所能达到的地方全部采用衬里工艺,内衬材料一般采用FEP(F46)和PCTFE(F3)等氟塑料,可以适用于各种浓度的硫酸、盐酸、氢氟酸、王水和各种有机酸、强酸、强氧化剂及其它腐蚀性介质等管路,但衬氟阀门受温度的局限比较大(只适用于摄氏-50℃~150℃之间的介质),能够制作内衬氟塑料的阀门有:衬氟蝶阀、衬氟球阀、衬氟截止阀、衬氟隔膜阀、衬氟闸阀、衬氟旋塞阀等。

衬氟阀蝶[编辑本段]聚四氟乙烯简介在抗腐蚀材料中,聚四氟乙烯具有不可比拟的优异性能,除了熔融碱金属、元素氟及芳香烃类外,在各种浓度的盐酸、硫酸、硝酸、王水、有机酸、强氧化剂、浓、稀酸交替、碱交替和各种有机溶剂中均呈随性反应,将聚四氟乙烯内衬于阀门内壁,即克服聚四氟乙烯材料强度低的缺点,又解决了阀门主体材料抗腐蚀性能差、成本高的不足。

另外,聚四氟乙烯除了具有优异的化学稳定性外,其防污、防粘性好、动静摩擦系数值极小且相近,减摩润滑性能好,将其做为阀门启、闭件的密封副,要降低密封面间磨擦力,减小阀门操作扭矩,提高产品使用寿命,其使用范围还可扩展到食品、医药工业。

[编辑本段]衬氟阀门用途和使用随着现代工业的飞跃发展,衬氟阀门及其各类管路附件在石油、印染、化工等各领域中得到迅速应用的推广,显示了强大的生命力,做为工程中首选项目已引起各工程设计单位和施工单位的极大关注与青睐,是一种极具市场潜力的朝阳产品。

衬氟调节阀工作原理

衬氟调节阀工作原理

衬氟调节阀工作原理
衬氟调节阀是一个必要的控制装置,广泛应用于化工、石化、制药、
食品等领域。

衬氟调节阀的工作原理是通过调节阀芯的位置来控制介
质的流量和压力。

下面将详细介绍衬氟调节阀的工作原理。

一、结构和组成
衬氟调节阀主要由阀体、阀芯、阀座、执行机构等部分组成。

阀体是
阀门的主体部分,通常由碳钢或不锈钢制成。

阀芯与阀座之间的间隙
整体被涂覆一层硬质氟塑料,例如聚四氟乙烯,以提高其耐腐蚀性和
抗磨损性能。

执行机构通常包括电动装置和手动装置两种。

二、工作原理
衬氟调节阀的工作原理是通过调节阀芯的位置来改变阀门的截面积,
从而实现对介质的流量和压力的控制。

当执行机构使阀芯向上移动时,阀门开启,介质通过阀门流过,当执行机构使阀芯向下移动时,阀门
关闭,介质的流动停止。

在开启和关闭过程中,衬氟阀的阀芯和阀座
始终保持紧密接触,从而有效地防止介质漏出。

衬氟调节阀具有精准的调节能力,可实现精确的流量和压力控制。


需要改变介质的流量和压力时,只需通过执行机构对阀芯的位置进行
调整即可。

三、优点和应用范围
衬氟调节阀具有耐腐蚀性强、抗磨损性能好、密封性能优良、操作灵
活等优点。

因此,它被广泛应用于化工、石化、制药、食品等领域。

总之,衬氟调节阀是一种具有优秀性能的调节装置,它的工作原理简单、可靠,具有精准的调节能力。

在实际应用中,我们要根据具体的需求和条件选择合适的衬氟调节阀,以确保阀门的稳定运行。

衬氟止回阀-H41F46衬氟止回阀

衬氟止回阀-H41F46衬氟止回阀
标准规范:
设计制造标准:GB/T 12235-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
衬氟止回阀主要零部件材料表:
序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低碳不锈耐酸铸钢
Z
900
930
900
975
150
1080
1155
1170
1170
1275
200
1650
1725
1875
1725
1875
250
2550
2700
3000
300
3600
3900
4650
350
5250
6000
6300
400
6750
7950
450
9750
10950
500
11250
12750
600
21750
24000
80
367.5
367.5
390
390
390
750
825
100
450
450
495
525
525
900
975
125
690
750
825
900
930
1350
1425
150
975
1050
1125
C
P
R
PL
RL
1
阀体/阀盖
HT250
WCB
CF8

气动阀门用气量参考资料

气动阀门用气量参考资料

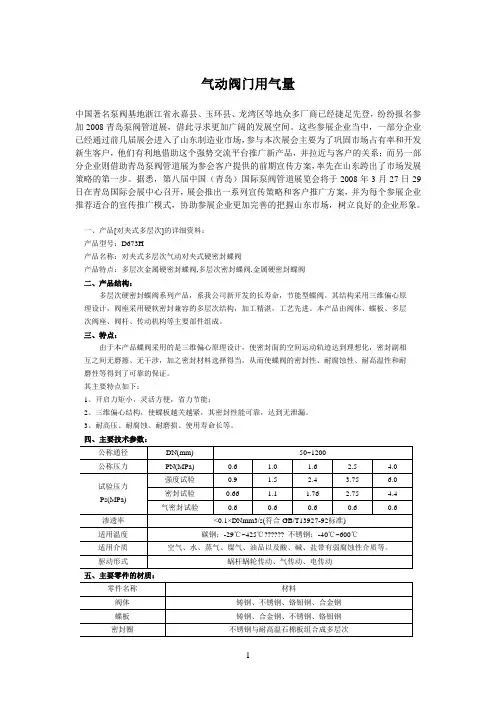

气动阀门用气量中国著名泵阀基地浙江省永嘉县、玉环县、龙湾区等地众多厂商已经捷足先登,纷纷报名参加2008青岛泵阀管道展,借此寻求更加广阔的发展空间。

这些参展企业当中,一部分企业已经通过前几届展会进入了山东制造业市场,参与本次展会主要为了巩固市场占有率和开发新生客户,他们有利地借助这个强势交流平台推广新产品,并拉近与客户的关系;而另一部分企业则借助青岛泵阀管道展为参会客户提供的前期宣传方案,率先在山东跨出了市场发展策略的第一步。

据悉,第八届中国(青岛)国际泵阀管道展览会将于2008年3月27日-29日在青岛国际会展中心召开,展会推出一系列宣传策略和客户推广方案,并为每个参展企业推荐适合的宣传推广模式,协助参展企业更加完善的把握山东市场,树立良好的企业形象。

一、产品[对夹式多层次]的详细资料:产品型号:D673H产品名称:对夹式多层次气动对夹式硬密封蝶阀产品特点:多层次金属硬密封蝶阀,多层次密封蝶阀,金属硬密封蝶阀二、产品结构:多层次硬密封蝶阀系列产品,系我公司新开发的长寿命,节能型蝶阀。

其结构采用三维偏心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。

本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。

三、特点:由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封副相互之间无磨擦、无干涉,加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。

其主要特点如下:1、开启力矩小,灵活方便,省力节能;2、三维偏心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。

3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

四、主要技术参数:公称通径DN(mm) 50~1200公称压力PN(MPa) 0.6 1.0 1.6 2.5 4.0试验压力Ps(MPa)强度试验0.9 1.5 2.4 3.75 6.0 密封试验0.66 1.1 1.76 2.75 4.4 气密封试验0.6 0.6 0.6 0.6 0.6渗透率<0.1×DNmm3/s(符合GB/T13927-92标准)适用温度碳钢:-29℃~425℃?????? 不锈钢:-40℃~600℃适用介质空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等。

气动调节阀的结构和工作原理

气动调节阀的结构和工作原理

气动调节阀常见于钢铁行业,尤其广泛应用于加热炉、卷取炉等燃烧控制系统。

本文根据气动调节阀的结构和工作原理对在气动调节阀在日常使用的常规维护和常见故障进行了分析研究,为设备维护和故障维修提供了参考。

本文以美国博雷(BARY)厂家生产的S92/93系列的气动执行机构为例,结合现场实际使用情况,进行了分析和总结。

阀门公称直径DN250,介质为混合煤气,气源为仪表压空,压力为3-5Bar,电磁阀为24V。

1、气动调节阀的结构和工作原理1.1、气动调节阀的结构气动调节阀由执行机构和阀体两部分组成。

1.2、气动调节阀的工作原理气动调节阀的工作原理:气动调节阀由执行机构和调节机构组成。

执行机构是调节阀的推力部件,当调节器或定位器得到4-20mA信号时,控制电磁阀24V信号到,打开,使得仪表压空进入执行机构汽缸,转动阀杆使阀体动作,当到达需要指定开度时,位置反馈使得定位器停止信号输出,维持当前位置。

当需要关闭阀门时,定位器得到关闭信号,使电磁阀停止供气,汽缸靠内部弹簧反作用力,使阀门关闭。

当需要从满度减少开度时,定位器输出气源压力会减弱,弹簧自身反作用力致使阀门向关闭方向动作,直至信号压力与弹簧压力平衡,到达指定开度,以此来控制该介质流量。

2、气动调节阀的日常维护在对气动调节阀日常点巡检中,要注意以下几点:一是检查仪表气源是否正常,检查过滤器、减压阀是否正常,观察压力是否在3-5Bar;二是观察汽缸有无漏气现象,尤其是阀杆连接处和两端盖处;三是检查电磁阀是否工作正常,有无漏气现象;四是检查定位器工作是否正常,有无漏气现象;五是检查所有连接部件固定螺丝是否紧牢;六是尽量避免过多浮灰覆盖到执行机构上,要市场保持工作环境清洁。

3、气动调节阀常见故障原因分析3.1、气动调节阀无反馈信号气动调节阀的信号线由一对控制信号线和一对反馈信号线组成。

当PLC给阀门一个信号时,信号在调节阀的定位器中进行信号转换,通过气源压力来控制阀杆动作。

气动调节阀

气动调节阀

气动活塞调节蝶阀-ZSRW、ZSCW 气动活塞调节蝶阀 气动精小型焊接调节阀-ZJHP 气动精小型焊接调节阀
气动薄膜高压角形调节阀-ZMAS 气动薄膜高压角形调节阀 气动衬氟调节阀-ZJHPF46 气动衬氟调节阀 气动调节球阀 气动调节蝶阀 精小型气动薄膜调节阀-ZJHP 精小型气动薄膜调节阀
KVHPF 气动衬氟调节阀
1.0 阀额定容量
四、ZSJP.SDJK 型精小型气动活塞式调节阀 (单座) 允许压差(MPa):
气源压力
弹簧范围 MPa
20
MPa
25
10 12 15 20
0.25
40-200
2.9 2.5 1.6 0.9 0.73
0.30
80-240
5.9 5.0 3.2 1.8 1.47
0.25
100-200
公称通径 DN(mm)
阀座直径 DN(mm)
额定流量系数 Kv
流量特性
公称压力 PN(MPa)

型号

有效面积 cm
执 工作行程 mm


弹簧范围 Kpa

工作方式
工作温度
固有可调比 R
GY
20
25 32 40 50 65 80 100 150
3
4
5
6
7 8 10 12 15 20 25 32 40 50 65 80 100 150
相关产品: 电动对夹衬胶蝶阀 电动隔膜阀 英标气动隔膜阀 角座阀
电动三通调节球阀 电动调节球阀 ZZYP 自力式压力调节阀 ZZWP 加热型自力温度调节阀 微压指挥器型压力调节阀 ZXHP 不锈钢气动薄膜阀 ZXM 气动薄膜套筒调节阀 ZXGV 气动薄膜笼式单座阀 ZZC 不锈钢自力式压力调节阀 SMJ641H/W 气动不锈钢截止阀 ZZY 蒸汽型自力式压力调节阀

衬氟阀门

衬氟阀门

ZCuAL10Fe3 ZCuAL10Fe3
35
1Cr17Ni2
1Cr17Ni2
1Cr17Ni9Ti
45
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
HT200
WCC
WCC
WCC
RL CF3M 00Cr17Ni14Mo2
1Cr17Ni9Ti 0Cr18Ni9
WCC
三、衬氟隔膜阀外形连接尺寸及重量:
型号
标准规范:设计制造标准:
结构长度标准:GB/T 12221-2005 连接法兰标准:GB/T 9113 压力温度等级:GB/T 12224-2005 试验检验标准:GB/T 13927-2008
主要尺寸及重量:
公称通径
DN
L
32
140
40
160
79 标
50 170 80 200
69 标
50 170 80 200
560
16-φ23
723
640
16-φ25
868
1204-φ18140来自4-φ18140
4-φ18
200
4-φ18
200
4-φ18
280
8-φ18
H1
H2
135 150 176 195 236 256 322 406 464 638 734 778 883 1078
203 213 248 281 332
隔膜阀>>衬氟隔膜阀>>衬氟隔膜阀 产品详细信息
产品名称: 衬氟隔膜阀 产品型号: G41F46 产品口径: DN15~500 产品压力: 0.6~6.4Mpa 产品材质: 铸钢、不锈钢、合金钢等
生产标准:国家标准 GB、机械标准 JB、化工标准 HG、美标 API、ANSI、德标 DIN、日本 JIS、JPI、 英标 BS 生产。阀体材质:铜、铸铁、铸钢、碳钢、 WCB、WC6、WC9、20#、25#、锻钢、A105、F11、 产品概括:F22、不锈钢、304、304L、316、316L、铬钼钢、 低温钢、钛合金钢等。工作压力 1.0Mpa-50.0Mpa。 工作温度:-196℃-650℃。连接方式:内螺纹、外螺 纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱 动方式:手动、气动、液动、电动。

zjhp调节阀设计标准

zjhp调节阀设计标准

zjhp调节阀设计标准一、外观设计ZJHP调节阀的外观设计应简洁大方,符合工业美学要求。

阀体表面应光滑,无明显划痕、毛刺等缺陷。

各部件连接处应紧密,无泄漏现象。

调节阀的颜色可根据用户需求定制,但应符合相关国家和行业标准。

二、材料选择ZJHP调节阀的材料选择应根据具体使用环境和工况进行,确保阀门具备足够的耐腐蚀、耐磨损、耐高温等性能。

主要零部件应采用优质不锈钢、合金钢等材料制造,以确保阀门的使用寿命和稳定性。

三、尺寸规格ZJHP调节阀的尺寸规格应根据实际需求进行设计,包括管道尺寸、连接方式等。

阀门的外形尺寸应符合相关标准和规范,以确保安装和使用的方便性。

四、工作原理ZJHP调节阀的工作原理主要依赖于阀杆的上下移动,通过改变阀瓣与阀座之间的间隙,来控制流体流量和压力。

当阀杆向上移动时,阀瓣与阀座之间的间隙变大,流体流量增加;反之,流体流量减小。

五、性能要求ZJHP调节阀的性能要求主要包括以下几个方面:1.调节性能:调节阀应具有较好的调节性能,能够根据需要快速、准确地控制流体流量和压力。

2.泄漏量:调节阀的泄漏量应符合相关标准和规范,以确保流体介质不发生外泄或内漏。

3.耐腐蚀性:调节阀应具备较好的耐腐蚀性能,能够适应各种腐蚀性流体介质。

4.耐磨性:调节阀应具备较好的耐磨性能,能够承受流体介质的冲刷和磨损。

5.可靠性:调节阀应具有较高的可靠性,能够长时间稳定运行,减少故障发生率。

六、试验方法对ZJHP调节阀进行试验是确保其性能和质量的重要手段。

具体的试验方法包括:外观检查、尺寸测量、动作性能试验、压力试验、泄漏量试验、耐腐蚀试验、耐磨试验等。

通过这些试验方法,可以对调节阀的各项性能指标进行全面检测,确保其符合设计要求和相关标准。

七、检验规则对ZJHP调节阀进行检验是确保其质量和可靠性的重要环节。

检验规则应包括以下内容:检验项目、检验方法、检验频次、检验合格判定等。

在检验过程中,应按照相关标准和规范进行操作,确保检验结果的准确性和可靠性。

气动衬氟塑料调节阀介绍

气动衬氟塑料调节阀介绍

气动衬氟塑料调节阀介绍气动衬氟塑料调节阀是一种广泛应用于化工行业中,能够控制管道中介质流量的主要设备之一。

其具有阀门密封性好、使用寿命较长、操作简单等优点,在广泛使用的同时,也需要注意一些问题。

1.气动衬氟塑料调节阀的基本构造气动衬氟塑料调节阀的主要构成部分包括:阀体、阀座、阀瓣、阀杆、手柄、气动执行机构等。

其中,阀体、阀座、阀瓣等部分均采用高性能氟塑料制成,密封性能好,不易腐蚀。

阀杆采用304不锈钢,表面经过光亮处理,具有一定的抗腐蚀能力。

气动执行机构是气动衬氟塑料调节阀中的重要组成部分,其主要功能是推动阀杆进行开启或关闭操作,从而控制管道中介质的流量。

气动执行机构采用双作用气缸或单作用气缸加弹簧的形式,具有动作速度快、力量大、操作稳定等特点。

同时,其还配备了一系列气动控制元件,如气动控制阀、气源处理部件等。

2.气动衬氟塑料调节阀的工作原理气动衬氟塑料调节阀主要依靠气动执行机构驱动阀杆进行开关,从而实现对介质流量的控制。

其工作原理如下:(1)气动执行机构接受控制信号(2)通过气动控制阀将气源压力转换为气动执行机构的动力(3)气动执行机构的气缸活塞向前或向后运动(4)阀杆向前或向后移动,推动阀瓣实现开关控制整个过程中,由于阀瓣与阀座之间采用了氟塑料材料的优良密封性,因此阀门的密封性、耐腐蚀性等性能可以得到有效地保障。

3.气动衬氟塑料调节阀的优缺点与传统的金属材质阀门相比,气动衬氟塑料调节阀具有以下优缺点:优点:(1)密封性能好:由于采用了氟塑料密封材料,因此其密封性能可达到卓越级别,可有效避免泄漏现象。

(2)耐腐蚀性强:由于材料本身性能优良,因此其具有卓越的耐酸、碱、盐蚀性,无需经常更换。

(3)使用寿命长:氟塑料材料具有优异的物理性能和化学性能,同时具有很好的橡胶膜性质,因此其使用寿命长,可达到10年以上。

缺点:(1)材料成本较高:氟塑料材料的成本比较高,因此气动衬氟塑料调节阀的价格相对较高。

(2)易产生氦气:在高温或高压条件下,氟塑料材料易产生氦气,从而影响阀门的正常工作,并对周围环境造成影响。

衬氟塑波纹管密封调节阀使用说明书

衬氟塑波纹管密封调节阀使用说明书

9)常见故障及排除方法。
故障现象
产生原因
排除方法
1 有输入 信号但无 动作
气动 电动
1 执行机构故障 2 阀杆弯曲或折断 3 阀芯与衬套或阀座卡死 4 定位器中放大器的恒节流孔堵塞
1.电源没接入 2.断线或接线柱接线脱落 3.保险丝熔断 4.电动机烧坏
5.电源电压偏低 2 阀全闭时泄漏大 1 阀芯或阀座磨损
浙江三方
1
衬氟塑调节阀
执行机构
型式 型号 类型 用途
供气压力或 供电电压
接口 正作用 反作用 允许环境温度 标准涂层色
可选附件
气动薄膜式
气动活塞式
PZM 型 多弹簧型
ZS 型 ——
调节 供气压力(弹簧范围)
调节
140kPa(20KPa ~100kPa) 250kPa(40kPa ~200kPa) 280kPa(80kPa ~240kPa)气开式 400kPa(80kPa ~240kPa)气关式
20~100 0.14 带/否
0.39 0.25
PZMB-5 40~200 0.25 带
0.92 0.59
80~240 0.4 带
1.6 1.26
20~100 0.14 带/否
0.23 0.15 0.10
PZMB-6 40~200 0.25 带
0.54 0.36 0.23
80~240 0.4 带
1.15 0.76 0.49
2)阀门的拆卸:拆卸阀门时要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。
3)阀芯、阀座:密封面有较小的磨损,可用机械加工的方法进行修复,如损坏严重必须换新。
4)阀杆:表面损坏,只能换新。
5)推杆、导向套密封表面的损坏:若是反作用执行机构必须换新,若是正作用执行机构,可作

5、ZJHP-16F46单座衬四氟调节阀

5、ZJHP-16F46单座衬四氟调节阀

ZJHP-16F46气动薄膜衬四氟单座调节阀产品概述ZJHP-16F46P 气动薄膜衬四氟单座调节阀,是自控仪表中的执行单元。

它由气动薄膜执行机构和直通单座衬氟塑阀两部份组成。

由于该阀接触介质的部位均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全氟乙丙烯(简称F46),又采用聚四氟乙烯波纹管密封,因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中对酸、碱强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。

产品特点1.耐腐蚀:阀体内腔、阀芯、阀座、阀杆均316不锈钢,能耐酸、碱,耐强腐蚀。

2.密封性能好:采用聚四乙烯材质的波纹管和填料双重密封,确保无渗漏。

3.泄漏量小:由于阀芯、阀座是软密封,故泄漏量低于国家IV级标准。

4.采用轻小型多弹簧执行机构,体积小,重量轻,调节精度高。

零件材料阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊软密封阀芯:增强聚四氟乙烯波纹管:1Cr18Ni9Ti 聚四氟乙烯波纹管填片:橡胶石棉板、10’’、1Cr18Ni9Ti石棉缠绕垫片膜盖:A3波纹膜片:丁晴橡胶夹增强涤纶织物弹簧:30SIMN阀杆、推杆:2Cr13、1Cr18Ni9Ti衬套:2Cr13技术参数性能指标:(表一)技术参数:(表二)调节阀的允许压差:(见表三)标准组配的气动单座阀,其气动薄膜执行机构的输出力是一定的。

为实现理想的调节和关闭,阀门的压差必须限制在一定数值内,本产品应按表3选用。

当压差超过允许值时,可调整弹簧预紧力,配用阀门定位器或选用其它执行机构来克服不平衡力,但订货时必须与我公司联系,说明具体情况后方可订货。

充许压差:(表三) 注:流开流态,关闭时p2=0 主要零件材料:(表四)注:对含有杂质、颗粒的介质,阀芯、阀座可采用哈氏合金等。

注:法兰标准符合JB78-59、JB79-59标准.也可根据用ANSI 美国标准等其它标准。

气动薄膜衬氟调节阀-ZMAPF气动薄膜衬氟调节阀

气动薄膜衬氟调节阀-ZMAPF气动薄膜衬氟调节阀

调节阀>>衬氟调节阀>>气动薄膜衬氟调节阀产品详细信息调节阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途,确定阀门的工作条件:适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式:法兰、螺纹、焊接等。

3.确定操作阀门的方式:手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料:灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式:闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数:对于自动阀门,根据不同需要先确定允许流阻、排放能力、背压等,再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数:结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料:阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质:工作压力、工作温度、腐蚀性能,是否含有固体颗粒,介质是否有毒,是否是易燃、易爆介质,介质的黏度等等。

3.对阀门流体特性的要求:流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求:公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

(在选定参数时应注意:如果阀门要用于控制目的,必须确定如下额外参数:操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

)根据上述选型阀门的依据和步骤,合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解,以便能对优先选用的阀门做出正确的抉择。
