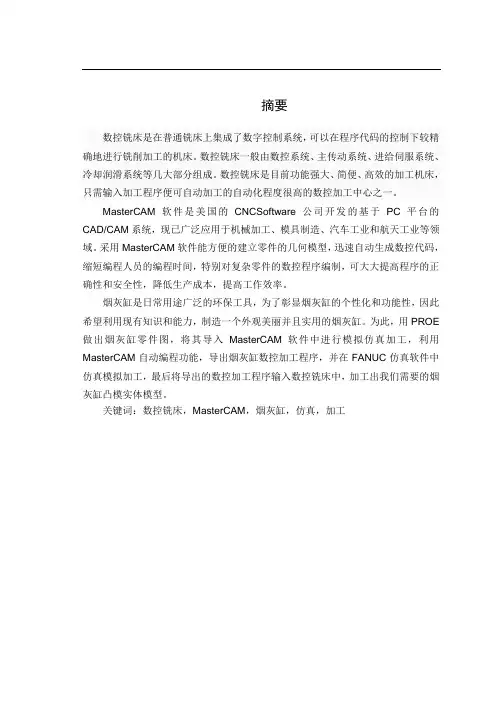

摘要数控铣床是在普通铣床上集成了数字控制系统,可以在程序代码的控制下较精确地进行铣削加工的机床。

数控铣床一般由数控系统、主传动系统、进给伺服系统、冷却润滑系统等几大部分组成。

数控铣床是目前功能强大、简便、高效的加工机床,只需输入加工程序便可自动加工的自动化程度很高的数控加工中心之一。

MasterCAM软件是美国的CNCSoftware公司开发的基于PC平台的CAD/CAM系统,现已广泛应用于机械加工、模具制造、汽车工业和航天工业等领域。

采用MasterCAM软件能方便的建立零件的几何模型,迅速自动生成数控代码,缩短编程人员的编程时间,特别对复杂零件的数控程序编制,可大大提高程序的正确性和安全性,降低生产成本,提高工作效率。

烟灰缸是日常用途广泛的环保工具,为了彰显烟灰缸的个性化和功能性,因此希望利用现有知识和能力,制造一个外观美丽并且实用的烟灰缸。

为此,用PROE 做出烟灰缸零件图,将其导入MasterCAM软件中进行模拟仿真加工,利用MasterCAM自动编程功能,导出烟灰缸数控加工程序,并在FANUC仿真软件中仿真模拟加工,最后将导出的数控加工程序输入数控铣床中,加工出我们需要的烟灰缸凸模实体模型。

关键词:数控铣床,MasterCAM,烟灰缸,仿真,加工AbstractCNC milling machine is in the common milling machine with integrated digital control system in the program code, can control accurately for milling machine. CNC milling machine by the general NC system,main transmission system, feed servo system, cooling and lubrication system of several major components. CNC milling machine is the most powerful,simple, efficient processing machine, only need to input the processing program can automatically processing, high degree of automation of CNC machining centers.MasterCAM software is belong to the United States of America CNCSoftware company,which developed the PC platform based on CAD / CAM system,now it has been widely used in machining, mold manufacturing, automobile industry and the aerospace industry and other fields。

UG实例 方形烟灰缸的制作

UG实例 方形烟灰缸的制作

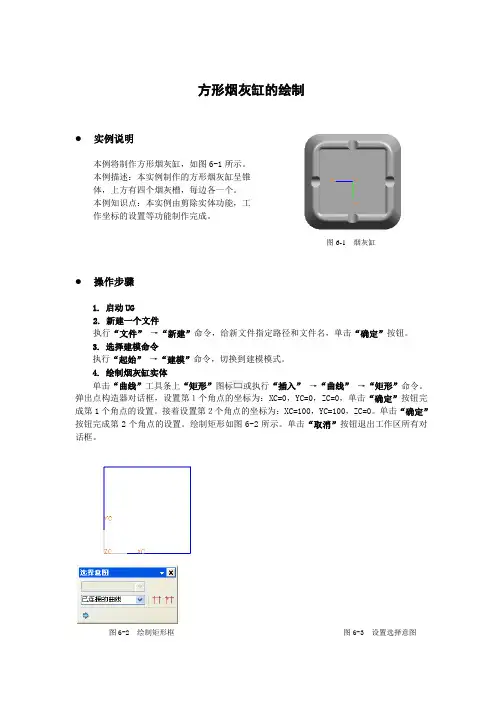

方形烟灰缸的绘制●实例说明本例将制作方形烟灰缸,如图6-1所示。

本例描述:本实例制作的方形烟灰缸呈锥体,上方有四个烟灰槽,每边各一个。

本例知识点:本实例由剪除实体功能,工作坐标的设置等功能制作完成。

图6-1 烟灰缸●操作步骤1. 启动UG2. 新建一个文件执行“文件”→“新建”命令,给新文件指定路径和文件名,单击“确定”按钮。

3. 选择建模命令执行“起始”→“建模”命令,切换到建模模式。

4. 绘制烟灰缸实体单击“曲线”工具条上“矩形”图标或执行“插入”→“曲线”→“矩形”命令。

弹出点构造器对话框,设置第1个角点的坐标为:XC=0,YC=0,ZC=0,单击“确定”按钮完成第1个角点的设置。

接着设置第2个角点的坐标为:XC=100,YC=100,ZC=0。

单击“确定”按钮完成第2个角点的设置。

绘制矩形如图6-2所示。

单击“取消”按钮退出工作区所有对话框。

图6-2 绘制矩形框图6-3 设置选择意图5. 延展矩形实体单击“成形特征”工具条上“拉伸”图标或执行“插入”→“设计特征”→“拉伸”命令。

弹出拉伸与选择意图对话框,在选择意图里设置为“已选择的曲线”,如图6-3。

选取矩形任意一条边,整个矩形框被选中,在图6-4所示的对话框里,单击“自动判断矢量”按钮,单击按钮,设置为:起始值= 0,终止值= 50,拔摸角角度= -10。

单击“确定”按钮,这样实体就延展确定了,效果如图6-5所示。

图6-4 设置拉伸参数图6-5 拉伸好的实体6. 创建烟灰缸内部单击“成形特征”工具条“长方体”图标或执行“插入”→“设计特征”→“长方体”命令。

弹出长方体对话框,在“捕捉点”工具栏下单击“点构造器”按钮,设置点的坐标为:XC=10,YC=10,ZC=0,单击“确定”按钮,如图6-6。

回到长方体对话框。

在长度、宽度、高度设置区域中设置为:长度= 80,宽度 = 80,高度= 40。

在布尔运算中设置为按钮,以上设置如图6-7所示,单击“确定”按钮,效果如图6-8所示。

烟灰缸的设计PPT课件

烟灰缸的设计PPT课件
X轴旋转 了45度
原X
.轴
6
图4
图5
图6
设定工作坐标系为9号系统视角
(1)单击WCS: T 命令,出现如图 7所示的对话框。
(2)在“系统视角的显示”处,点选
,系统显示出第9视角。
(3)点选第9行的WCS列下的空格,则出现字母“W”,该行改变为蓝颜
色,表示工作坐标系统从原来默认的系统视角1-TOP改为建立在系统视角
,单击 确定 选项, 得到切割挤出实体如图25所示。
旋转截 面
直径为Ø 75 的圆弧串联
图24
图25
.
旋转 轴
14
旋转切割实体顶面
顶面是一个圆球面,可由旋转体切割而成。
(1)单击 实体 → 旋转 → 串联 命令,点选如图25所示的旋转
截面为串联,单击 执行 命令。
(2)在信息提示区出现提示:
,点选通过
(6) 点选工具按钮 ,将图形视角设为前视图(F),结果如图15-11 所示。图15-10中的顶点1、顶点2在图15-11的位置如图所示。
注意: 设定新的工作坐标后,点选视角平面与构图平面的工具按钮,都是以新
的工作坐标为基准来设置,这样一来,我们可以很方便利用8个标准构图平面 来绘图。
顶点1
俯视图 (T)
图14
9
画烟槽
为保持画面的整洁,方便画图,现将原有图素隐藏,按“Alt+F7”键,或单击 屏幕 → 隐藏图素 命令。窗选所有图素,则所有图素都消失了。画一烟槽,底部圆直径为Ø 7,圆心 为(0,-8.5,0),两边的夹角为8.6度, 绘图过程如下:
(1) 设构图平面为前视图(F),工作深度为Z:0,当前图层为3,命名为“烟槽截 面”。
绘图思路如下图所示。

重庆科创学院——烟灰缸的三维设计与加工摘要

重庆科创学院——烟灰缸的三维设计与加工摘要

烟灰缸三维设计与加工摘要全球科技文化水平正在日新月异地变化,机械化程度更是呈突飞猛进的发展趋势。

数控技术是20世纪40年代后期发展起来的一种自动化加工技术。

对此,我们学院提倡培养技术型人才的基本理念更是符合当代国情的发展要求。

为达到这一目标,我们应将理论知识和实际操作紧密联系起来。

带凸台和盖子的烟灰缸是一种综合型零件。

它能够有效的把我们三年所学的各类知识综合在一起运用,如设计与制造运用到的《数控编程与加工》、《数控加工工艺》、《机械制图》、机械制造与设计以及数控刀具等。

经过查阅各类书籍,得出了该零件合理的数控加工工艺方案。

为使零件经过数控加工得到最佳的精度和设计要求,该零件的设计和制造都利用到了数控加工工艺方面的许多知识。

关键词:烟灰缸;工艺设计;机械设计;加工。

表4-10粗/精铣放烟槽表4-11粗/精铣底座底面表4-12粗/精铣上盖内型腔表4-13刀具卡片5零件的加工5.1数控加工过程由于该零件结构较为简单,所以采用的是手工编程,将编好的程序输入数控加工中心。

在数控加工KVC650上建立G54坐标系,其操作步骤如下:打开电源开关和加工中心上的电源开关和开机按钮,做好加工前的准备工作,把机床设置回原点先选用平面度较好的面为基准面加工出夹持面,而以夹持面为基准把毛坯件装在虎钳上,在控制面板上选择主轴,转动手轮按钮,把手轮上的旋转钮对在X上,用手轮将刀具移动在左侧下需要接近工件时打小移动速度慢慢的用刀去接触毛坯的边沿,直到有少量铝削出现为止,这时在控制面板上点击“编辑”进入“POS”界面→相对→起源→输入X,在将刀具提起移动到工件的右侧下刀,使用相同的方法,计算当前屏幕上X轴坐标的一半,在进入“offset setting”→坐标系→G54→输入计算的到的X值→按“测量”这样就完成了工件在X轴坐标系的设定。

用同样的方法完成对Y轴的设定,这样,X和Y轴的坐标系就设定好了,Z 轴的坐标系设定方法就是把刀具移动到毛坯的表面用开始的方法将Z设置为零。

3烟灰缸ok3

3烟灰缸ok3

项目三、烟灰缸模具设计与制造(手动提取凸凹模曲面)图3-1 烟灰缸三维图图3-2 烟灰缸三视图任务一、产品图分析,利用CAD/CAM软件进行三维建模一、任务分析首先要分析产品图,如图3-1,3-2所示,烟灰缸材质选用ABS,添加阻燃剂,成型工艺性好,在烟头接触中不会变形,可以采用注射成型。

该产品形状较复杂。

其次是利用CAD/CAM软件对产品进行三维建模,以便于后面模具设计任务的完成。

因为该零件形状较复杂,需要建立三维模型,所以应利用三维软件完成设计并加工凸凹模。

二、步骤指导利用CAD/CAM软件进行三维建模,这里使用软件为Mastercam9.0。

读者也可根据熟练程度自选其它软件进行建模。

步骤1:打开mastercam9.0软件(点击mill9图标)——点击主功能表中的档案——存档——取名yanhuigang.mc9(保存路径用户自由选择,也可用中文名)——点击存档键。

下面为了便于书籍显示与印刷,这里我修改绘图工作区的黑色为白色。

用户可不做这步。

点击主功能表中的屏幕——系统规划——点击系统颜色(如图3-3所示)——弹出系统颜色对话框,选择工作区背景——点击选择颜色,用户选择15号白色即可。

图3-3 步骤1图步骤2:设定Z为0;作图颜色为10绿色;图层为1;构图面为T;屏幕视角为T;线型为实线;线宽为下拉菜单第三行(分别在如图3-4所示按键中设定)。

图3-4 步骤2图步骤3:按键盘上F9键,弹出绘图坐标系。

点击主功能表中绘图命令——下一页——多边形,弹出建立多边形窗口,设定边数6,半径60,旋转角度0,外接圆(如图3-5所示)——确定——键盘输入坐标值(0,0,0)或者在绘图区直接抓取坐标系零点结果如图3-6所示。

图3-5 步骤3a图图3-6 步骤3b图步骤4:适度化屏幕,点击主功能表中绘图命令——圆弧——点半径圆,输入半径60——在绘图区分别抓取六边形六个交点,结果如图3-7所示。

图3-7 步骤4图步骤5:适度化屏幕,点击主功能表中修整命令——打断——在交点处——窗选——矩形——在绘图区选中所有图形——执行,六个圆在交点处分别被打断。

设计烟灰缸

设计烟灰缸

• 1.5.4 特征的编辑、再生、隐含与恢复
如前所述,特征是Pro/E的核心,因此,下面再来简 要介绍一下特征的编辑、再生、隐含与恢复。 要编辑特征,必须借助模型树或“编辑”菜单。例 如,在模型树中右击前面创建的“拉伸”特征,将 弹出快捷菜单。从中选择不同的菜单项,可删除、 重命名特征。如果选择“编辑”,将进入特征编辑 状态,此时可以直接修改特征尺寸。
1.5 Pro/E快速入门—设计烟灰缸
烟灰缸造 型效果图
创建该烟灰缸主要使用了混合、壳、圆角、拉伸等特 征,以及复制特征功能,以下是其主要制作过程。
使用混合伸 出特征创建 烟灰缸主体
使用壳特征对 烟灰缸主体抽 壳
使用拉伸特 征为烟灰缸 创建两个缺 口
使用圆角特 征处理烟灰 缸边缘
通过复制拉伸 特征为烟灰缸 创建其他两个 缺口
特征的 隐含
特征的 恢复
此时在烟灰缸上产生了 另外两个缺口,并且模 型树中新增了一个 “Moved Copy 1”特 征
26
选择“视图”>“颜色和外观”菜 单,利用打开的“外观编辑器” 对话框,为设计好的模型设置材 质
选择“视图”>“渲染窗 口”菜单,渲染模型
27
28
单击“文件”工具栏中的 “保存活动对象”按钮,保 存文件
8
选择“草绘”>“圆角”>“圆形” 菜单
9
依次单击矩形的上边线和右边线,此时系统自动 在这两条边线之间增加了一个过渡圆弧(称圆 角)。同时,系统自动对图形标注进行了调整
10
单击“选取”对话框中的 “确定”按钮,结束修圆角 命令
11
双击圆弧半径并修改为“10”
12
