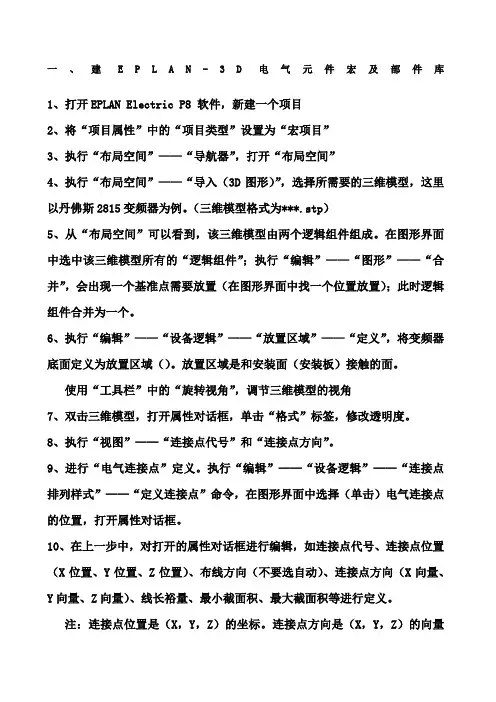

一、建EPLAN-3D电气元件宏及部件库
1、打开EPLAN Electric P8 2.3软件，新建一个项目
2、将“项目属性”中的“项目类型”设置为“宏项目”
3、执行“布局空间”——“导航器”，打开“布局空间”
4、执行“布局空间”——“导入（3D图形）”，选择所需要的三维模型，这里以丹佛斯2815变频器为例。

（三维模型格式为***.stp）
5、从“布局空间”可以看到，该三维模型由两个逻辑组件组成。

在图形界面中选中该三维模型所有的“逻辑组件”；执行“编辑”——“图形”——“合并”，会出现一个基准点需要放置（在图形界面中
找一个位置放置）；此时逻辑组件合并为一个。

6、执行“编辑”——“设备逻辑”——“放置区域”——“定义”，将变频器底面定义为放置区域（）。

放置区域是和安装面（安装板）接触的面。

使用“工具栏”中的“旋转视角”，调节三维模型的视角
7、双击三维模型，打开属性对话框，单击“格式”标签，修改透明度。

8、执行“视图”——“连接点代号”和“连接点方向”。

9、进行“电气连接点”定义。

执行“编辑”——“设备逻辑”——“连接点排列样式”——“定义连接点”命令，在图形界面中选择（单击）电气连接点的位置，打开属性对话框。

10、在上一步中，对打开的属性对话框进行编辑，如连接点代号、连接点位置（X位置、Y位置、Z位置）、布线方向（不要选自动）、连接点方向（X向量、Y向量、Z向量）、线长裕量、最小截面积、最大截面积等进行定义。

注：连接点位置是（X，Y，Z）的坐标。

连接点方向是（X，Y，Z）的向量方向，一般Y=1时方向向上，Y=-1时方向向下。

连接点代号必须和原理图符号或符号宏中的连接点代号一致。

通过打开“视图”中的“连接点代号”和“连接点方向”，可以看到三维模型中已经定义好的“连接点代号”和“连接点方向”。

此时三维模型编辑已基本完成
11、选中编辑好的三维模型，执行“编辑”——“创建窗口宏”命令，打开对话框进行编辑，此处与创建2D 窗口宏相同。

此时3D 窗口宏创建完成。

12、执行“工具“——“部件”——“管理”，打开对话框。

找到“变频器2815”的部件，将“技术数据”中的“宏”路径设置为刚刚保存的3D窗口宏。

保存后同步数据，此时变频器2815的3D部件库建立完成。

此处同2D部件库的建立。

注：如果原来设置的“技术数据”中的“宏”路径为原理图符号宏的路径，则将符号宏的路径改为“功能模板”——“符号宏”。

二、建EPLAN-3D箱柜宏及部件库
1、箱柜宏的建立前七步同电气元件宏的建立（注意不要将三维模型的组件进行合并，需要对每个组件进行定义，如门、安装板、柜体、框架等）。

2、定义“门”，双击“门”逻辑组件，打开属性对话框，执行“部件放置”——“功能定义”——“机械”——“系统附件”——“机柜”——“门”，确认。

（安装板、柜体、框架等逻辑组件的定义方法同“门”）。

3、选中一个逻辑组件，右击执行“隐藏”命令，可以将不想看到的逻辑组件隐藏掉。

4、定义安装面，执行“编辑”——“逻辑组件”——“安装面”，定义安装板上的安装面。

注：安装面的定义不局限于安装板，像门表面、柜体侧面等都可以定义安装面；安装面是用来放置3D宏的；放置区域是和安装面接触的面。

安装面定义完成后，会在相应的位置下显示安装面，此处是将安装面定义在安装板上。

5、3D箱柜窗口宏和部件库的建立同3D电气元件窗口宏和部件库的建立，与2D窗口宏和部件库的建立相同，此处不做赘述。

三、3D电气安装布局（以PN400钢丝或FRP放线为
例）
1、打开一个已经完成的“原理图项目”，执行“布局空间”——“导航器”，新建一个布局空间。

插入所需的箱柜，双击左侧的“安装板”。

2、执行“选项”——“干涉检查”，此时EPLAN会自动对元件之间的干涉进行实时检查；相互干涉的元件默认为“红色”显示，并且无法进行放置。

3、根据设计，从“部件库”中选择需要的“线槽”、“导轨”进行布局
4、执行“项目数据”——“设备/部件”——“3D 安装布局导航器”；将电气元件按照设计要求拖放至安装板导轨上。

与2D 安装板布局类似。

四、3D布局转为2D安装板布局
1、生成2D安装板布局图（模型视图）。

新建一个页，“页类型”设置为“模型视图（交互式）”，确定。

2、执行“插入”——“图形”——“模型视图”，在页中选择一个区域后，会弹出“模型视图”对话框
3、在“模型视图”中，单击“基本组件”，打开“3D对象选择”，此处选择安装板作为“3D对象选择”，确认。

4、在“模型视图”中，单击“组件标签”，打开“设置：标签”，“配置”选择“默认”，“功能定义”中的“属性”根据需要进行设置，确认。

（例如显示设备标识符、端子排号和序号等）
5、在“模型视图”中，将“视角”设为“前”，“比例设置”设为“适应”。

6、在“模型视图”中，设置完成后，确认，就会生成相应的2D安装板布置图。

7、如果3D安装设置发生变更后（如修改电气元件、安装位置变更），在对应的“模型视图”会有提示“模型视图并非最新”。

（如下图中，将3D布局中的断路器删掉，在对应的“模型视图”就会提示“模型
视图并非最新”）
五、3D自动布线
1、3D布局完成后，执行“项目数据”——“连接”——“生成布线路径网络”，会自动在线槽中生成布线路径用于走线
2、对于“门”、“面板”等安装的开关、按钮等没有线槽的地方需要进行手动布线。

执行“插入”——“布线路径”，根据需要在“安装面”上绘制布线路径。

注：布线路径必须连续，中间不能有断开的地方，否则会影响布线。

3、选中需要优化网络的区域，执行“项目数据”——“连接”——“自动优化网络”，进行布线路径（最短路径）的自动优化。

4、选中需要布线的区域，执行“项目数据”——“连接”——“布线（布局空间）”，此时EPLAN会根据“原理图”中“源”和“目标”的连接关系进行自动布线。

5、更改布线。

根据需要进行布线的修改，执行“项目数据”——“连接”——“更改布线”；选择“更改前的路径”和“更改后的路径”，按“空格”后会弹出“连接”对话框；选中需要修改的“连接”，确认后即可更改布线。

六、发现的一些问题
1、3D布局时，尺寸测量比较麻烦，尺寸不能显示，对布局会带来很大的不便。

2、EPLAN Electric P8 2.0和EPLAN Electric P8 2.3不兼容：
（1）、表现在2.3版本可以使用2.0版本的宏，而2.0版本不能使用2.3版本的宏。

（2）、表现在用2.3版本打开2.0版本的原理图后，当进行3D自动不布线时会出现布线不全（有些连接不会进行布线）的情况
3、3D布局转2D布局后需要手动添加尺寸等。

4、由于是3D布局，对电脑的硬件配置要求较高。
