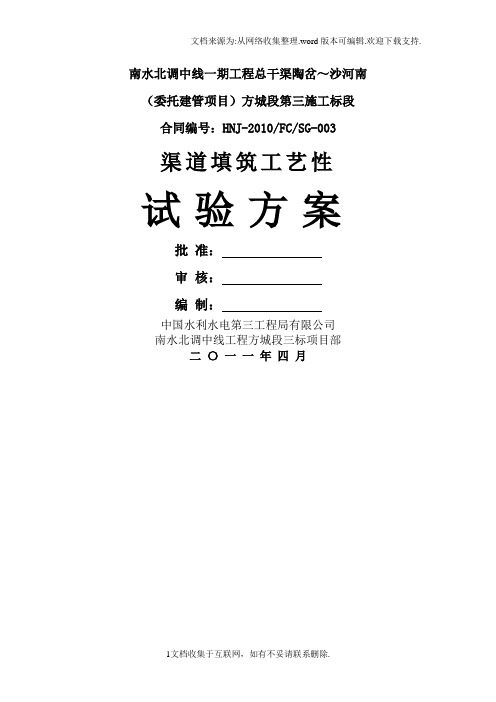

南水北调中线一期工程总干渠陶岔～沙河南（委托建管项目）方城段第三施工标段合同编号：HNJ-2010/FC/SG-003

渠道填筑工艺性试验方案

批准：

审核：

编制：

中国水利水电第三工程局有限公司

南水北调中线工程方城段三标项目部

二〇一一年四月

目录

1.前言 (1)

2.试验大纲编制及试验依据 (1)

3.试验目的及试验段的设置 (2)

4.准备工作 (2)

资源配置 (2)

料源选择及前期试验 (4)

试验场地选择及布置 (4)

5.碾压试验 (5)

取料和运输 (5)

摊铺和平整 (6)

碾压与检测 (6)

结果整理与分析 (8)

6.结论 (8)

7.试验中需要注意的其它问题 (8)

渠堤填筑工艺性试验方案

1.前言

南水北调中线一期总干渠陶岔渠首至沙河南段工程方城段（以下简称“方城段”）是总干渠陶岔渠首至沙河南段一个设计单元。方城段第三施工标段位于河南省南阳市方城县境内，起止里程为138+551～145+651，全长。改性土填筑方量万m3，其中主要为渠道4%改性土换填约万m3，渠堤外包4%改性土换填万m3；渡槽及倒虹吸15%改性土换填约万m3；非改性土填筑为万m³。根据招标文件技术要求，为确定土料回填施工工艺、施工方法、施工机械和施工参数以及压实质量检测方法，需要进行现场碾压工艺试验。因此，初步拟定分四个区段进行碾压工艺试验，四个区段划分及开挖和填筑工程量见表1。在每个区段内选择具有代表性的料作为碾压工艺试验料源，对于每个区段内的料源，若经过室内试验，发现土的压实性质有大的变化，则对于压实性有变化的土源，另行增加碾压试验。

表1 拟进行碾压试验的四个代表性区段

区段桩号（起）桩号（止）区段长度

（km）

开挖量

（万m3）

回填量

（万m3）

备注

Ⅰ区段138+551140+1004% Ⅱ区段结构物/ 15% Ⅲ区段141+700145+6512951 弱膨胀土Ⅳ区段141+700145+6512951 粘性土合计/

1）“南水北调中线一期工程总干渠陶岔～沙河南（委托建管项目）方城段第三施工标段

招标文件第一卷《商务文件》、第二卷《技术条款》、第三卷《招标图册》”；

2）“南水北调中线一期工程总干渠陶岔～沙河南（委托建管项目）方城段第三施工标段结构物设计图纸”；

3）“南水北调工程文件选编第一册”；

4）“南水北调中线一期工程总干渠陶岔～沙河南方城段第三施工标段渠道施工设计图纸”；

5）《土工试验规程》（SL237-1999）；

6）《堤防工程施工规范》（SL260-98）；

3.试验目的及试验段的设置

1）试验目的

（1）确定本地区经济合理满足要求的填料；

（2）选定合理的施工程序、良好的施工工艺及满足施工要求的机械组合；

（3）根据压实度要求确定各类压实机械组合作用下的填料虚铺厚度、松铺系数、碾压方式、碾压遍数和施工最佳控制含水量等施工参数，选定经济合理的检测手段；

（4）通过试验确定碾压后压实度是否满足设计要求。

（5）指导本标段填筑施工的施工工艺（含检测手段），并达到技术质量标准。

2) 试验段选择

根据目前施工图、取土场及现场交通等实际情况综合分析，分别将138+551~138+660、138+700~138+808、141+400~141+508、141+550~141+658、段定为填筑施工试验段，试验段各长108.0m。Ⅰ区段渠堤填料为4%，Ⅱ区段结构物填料为15%水泥改性土，Ⅲ区段为弱膨胀土，Ⅳ区段为粘土。

3）试验时间

计划安排在原地面清表施工完成后进行。Ⅰ区段和Ⅱ区段初步拟定于2011年4月10日~2011年4月20日。Ⅲ区段和Ⅳ区段初步拟定于2011年4月20日~2011年4月30日。

4.准备工作

资源配置

4.1.1机械设备配置施工人员、机械设备及测量、检测设备配置情况

施工人员、机械设备及测量、检测设备配置情况分别见下表2。

表2 施工人员配置表

序号人员人员数量备注

1 施工负责人杨春利 1 负责施工管理工作

2 技术负责人李晋安 1 负责全面技术工作

3 现场技术负责人李龙胜 1 负责现场技术问题的协调解决工作

4 现场技术员庞延杰 1 负责整理收集现场施工资料

5 测量人员毛德龙 3 负责边线和高程控制工作

6 试验人员金建海 4 负责土料含水量检测和碾压试验检测工作

7 操作工人 4

8 机械手 2

9 司机 2 运输填料工作

10 其他 2 指挥车辆、辅佐推土机局部人工平整

11 合计21

续表2 施工机械设备配置表

序号设备名称规格型号单位数量状态

1 改良土拌和站/ 座 1 新建

2 挖掘机PC-200 台 1 良好

3 振动压路机LSS250/25t 台 1 良好

4 振动压路机20t 台 1 良好

5 自卸车20t 辆 3 良好

6 平地机JR180 台 1 良好

7 洒水车CA10B 辆 1 良好

8 装载机ZL50 台 1 良好

续表2 测量、检测仪器配置表

序号仪器设备名称规格型号单位数量备注

1 全站仪TCR70

2 套 1

2 水准仪NA728 台 1

3 水准尺5m铝合金尺把 1

4 灌砂筒φ150mm 个 1

5 案秤AGT-10 套 1

6 环刀500cm3个40

7 电子天平HZF-B6000 台 1

8 电子天平YP5102 台 1

9 电热恒温干燥箱101-2A 台 2

10 电动标准击实仪 2.5kg 套 1

续表2. 各碾压试验区段振动碾配置及技术参数
