围护结构风荷载计算V2.1

高层建筑及其围护结构的基本风压取值

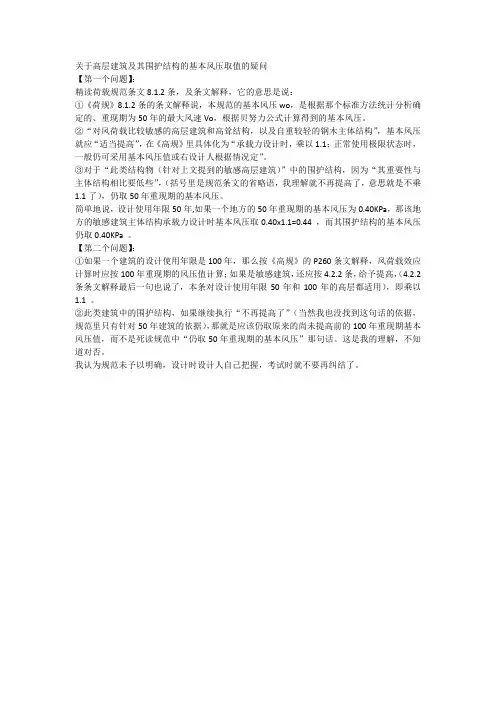

关于高层建筑及其围护结构的基本风压取值的疑问【第一个问题】：精读荷载规范条文8.1.2条，及条文解释，它的意思是说：①《荷规》8.1.2条的条文解释说，本规范的基本风压wo，是根据那个标准方法统计分析确定的、重现期为50年的最大风速Vo，根据贝努力公式计算得到的基本风压。

②“对风荷载比较敏感的高层建筑和高耸结构，以及自重较轻的钢木主体结构”，基本风压就应“适当提高”，在《高规》里具体化为“承载力设计时，乘以1.1；正常使用极限状态时，一般仍可采用基本风压值或右设计人根据情况定”。

③对于“此类结构物（针对上文提到的敏感高层建筑）”中的围护结构，因为“其重要性与主体结构相比要低些”，（括号里是规范条文的省略语，我理解就不再提高了，意思就是不乘1.1了），仍取50年重现期的基本风压。

简单地说，设计使用年限50年,如果一个地方的50年重现期的基本风压为0.40KPa，那该地方的敏感建筑主体结构承载力设计时基本风压取0.40x1.1=0.44 ，而其围护结构的基本风压仍取0.40KPa 。

【第二个问题】：①如果一个建筑的设计使用年限是100年，那么按《高规》的P260条文解释，风荷载效应计算时应按100年重现期的风压值计算；如果是敏感建筑，还应按4.2.2条，给予提高，（4.2.2条条文解释最后一句也说了，本条对设计使用年限50年和100年的高层都适用），即乘以1.1 。

②此类建筑中的围护结构，如果继续执行“不再提高了”（当然我也没找到这句话的依据，规范里只有针对50年建筑的依据），那就是应该仍取原来的尚未提高前的100年重现期基本风压值，而不是死读规范中“仍取50年重现期的基本风压”那句话。

这是我的理解，不知道对否。

我认为规范未予以明确，设计时设计人自己把握，考试时就不要再纠结了。

通用规范风荷放大系数

通用规范风荷放大系数
《建筑结构荷载规范》中的风振系数和阵风系数都是在平均风压基础上的放大系数。

它们都是因为要考虑风压随时间的上下波动（风荷载脉动）而引入的，只不过阵风系数用于围护结构，只取决于风场特性；而风振系数用于主要受力结构，除了风场特性之外还和结构的动力特性相关。

规范的“风荷载放大系数”是这两个系数的统称，第4.6.5条的第1款和第2款分别规定了主要受力结构和围护结构风荷载放大系数的取值要求。

主要受力结构的放大系数不能小于1.2，是对所有工程结构都适用吗？和原来荷载规范的风振系数适用范围似乎不同？
是的。

和原来荷载规范的规定有所不同，主要受力结构风荷载放大系数的规定，适用于所有工程结构。

作用于结构表面的风压时时刻刻都在发生变化，即使不考虑动力放大效应、将结构作为准静态结构（即根据Kx(t)=P(t)计算结构的响应），风荷载引起的响应也是围绕均值波动的（见下图）。

只用平均风荷载进行设计，将会低估结构的响应。

因此，所有工程结构
在进行主要受力结构设计时，都应当考虑风荷载脉动的增大效应，在平均风荷载基础上乘以放大系数。

而且根据通用规范，主要受力结构的放大系数不应小于1.2。

风荷载标准值计算方法

按老版本规范风荷载标准值计算方法：1.1风荷载标准值的计算方法幕墙属于外围护构件，按建筑结构荷载规范(GB50009-2001 2006年版)计算：wk =βgzμzμs1w……7.1.1-2[GB50009-2001 2006年版]上式中：wk：作用在幕墙上的风荷载标准值(MPa)；Z：计算点标高：15.6m；βgz：瞬时风压的阵风系数；根据不同场地类型,按以下公式计算(高度不足5m按5m计算)：βgz =K(1+2μf)其中K为地面粗糙度调整系数，μf为脉动系数A类场地：βgz =0.92×(1+2μf) 其中：μf=0.387×(Z/10)-0.12B类场地：βgz =0.89×(1+2μf) 其中：μf=0.5(Z/10)-0.16C类场地：βgz =0.85×(1+2μf) 其中：μf=0.734(Z/10)-0.22D类场地：βgz =0.80×(1+2μf) 其中：μf=1.2248(Z/10)-0.3对于B类地形，15.6m高度处瞬时风压的阵风系数：βgz=0.89×(1+2×(0.5(Z/10)-0.16))=1.7189μz：风压高度变化系数；根据不同场地类型,按以下公式计算：A类场地：μz=1.379×(Z/10)0.24当Z>300m时，取Z=300m，当Z<5m时，取Z=5m；B类场地：μz=(Z/10)0.32当Z>350m时，取Z=350m，当Z<10m时，取Z=10m；C类场地：μz=0.616×(Z/10)0.44当Z>400m时，取Z=400m，当Z<15m时，取Z=15m；D类场地：μz=0.318×(Z/10)0.60当Z>450m时，取Z=450m，当Z<30m时，取Z=30m；对于B类地形，15.6m高度处风压高度变化系数：μz=1.000×(Z/10)0.32=1.1529μs1：局部风压体型系数；按《建筑结构荷载规范》GB50009-2001(2006年版)第7.3.3条：验算围护构件及其连接的强度时，可按下列规定采用局部风压体型系数μs1：一、外表面1. 正压区按表7.3.1采用；2. 负压区-对墙面，取-1.0-对墙角边，取-1.8二、内表面对封闭式建筑物，按表面风压的正负情况取-0.2或0.2。

风荷载计算解析

4.2风荷载当空气的流动受到建筑物的阻碍时，会在建筑物表面形成压力或吸力，这些压力或吸力即为建筑物受的风荷载。

4.2.1单位面积上的风荷载标准值建筑结构所受风荷载的大小与建筑地点的地貌、离地面或海平面高度、风的性质、风速、风向以及层建筑结构自振特性、体型、平面尺寸、表面状况等因素有关。

垂直作用于建筑物表面单位面积上的风荷载标准值按下式计算：式中：1.基本风压值Wo按当地空旷平坦地面上10米高度处10分钟平均的风速观测数据，经概率统计得出50年一遇的最值确定的风速V0(m/s)按公式确定。

但不得小于0.3kN/m2。

对于特别重要或对风荷载比较敏感的高层建筑，基本风压采用100年重现期的风压值；对风荷载是否敏感，要与高层建筑的自振特性有关，目前还没有实用的标准。

一般当房屋高度大于60米时，采用100年一遇的压。

《建筑结构荷载规范》（GB50009－2001）给出全国各个地方的设计基本风压。

2.风压高度变化系数μz《荷载规范》把地面粗糙度分为A、B、C、D四类。

A类：指近海海面、海岸、湖岸、海岛及沙漠地区；B类：指田野、乡村、丛林、丘陵及房屋比较稀疏的城镇及城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；风荷载高度变化系数μz计算公式A类地区=1.379(z/10)0.24B类地区= (z/10)0.32C类地区=0.616(z/10)0.44D类地区=0.318(z/10)0.6位于山峰和山坡地的高层建筑，其风压高度系数还要进行修正，可查阅《荷载规范》。

3.风载体型系数μs风荷载体型系数是指建筑物表面实际风压与基本风压的比值，它表示不同体型建筑物表面风力的大小。

一般取决于建筑建筑物的平面形状等。

计算主体结构的风荷载效应时风荷载体型系数可按书中P57表4.2－2确定各个表面的风载体型系或由风洞试验确定。

几种常用结构形式的风载体型系数如下图注：“＋”代表压力；“－”代表拉力。

风荷载计算解析

4.2风荷载当空气的流动受到建筑物的阻碍时，会在建筑物表面形成压力或吸力，这些压力或吸力即为建筑所受的风荷载。

4.2.1单位面积上的风荷载标准值建筑结构所受风荷载的大小与建筑地点的地貌、离地面或海平面高度、风的性质、风速、风向以高层建筑结构自振特性、体型、平面尺寸、表面状况等因素有关。

垂直作用于建筑物表面单位面积上的风荷载标准值按下式计算：式中：1.基本风压值Wo按当地空旷平坦地面上10米高度处10分钟平均的风速观测数据，经概率统计得出50年一遇的值确定的风速V0(m/s)按公式确定。

但不得小于0.3kN/m2。

对于特别重要或对风荷载比较敏感的高层建筑，基本风压采用100年重现期的风压值；对风荷载是否敏感主要与高层建筑的自振特性有关，目前还没有实用的标准。

一般当房屋高度大于60米时，采用100年一风压。

《建筑结构荷载规范》（GB50009－2001）给出全国各个地方的设计基本风压。

2.风压高度变化系数μz《荷载规范》把地面粗糙度分为A、B、C、D四类。

A类：指近海海面、海岸、湖岸、海岛及沙漠地区；B类：指田野、乡村、丛林、丘陵及房屋比较稀疏的城镇及城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；风荷载高度变化系数μz计算公式A类地区=1.379(z/10)0.24B类地区= (z/10)0.32C类地区=0.616(z/10)0.44D类地区=0.318(z/10)0.6位于山峰和山坡地的高层建筑，其风压高度系数还要进行修正，可查阅《荷载规范》。

3.风载体型系数μs风荷载体型系数是指建筑物表面实际风压与基本风压的比值，它表示不同体型建筑物表面风力的小。

一般取决于建筑建筑物的平面形状等。

计算主体结构的风荷载效应时风荷载体型系数可按书中P57表4.2－2确定各个表面的风载体型或由风洞试验确定。

几种常用结构形式的风载体型系数如下图注：“＋”代表压力；“－”代表拉力。

风荷载的计算

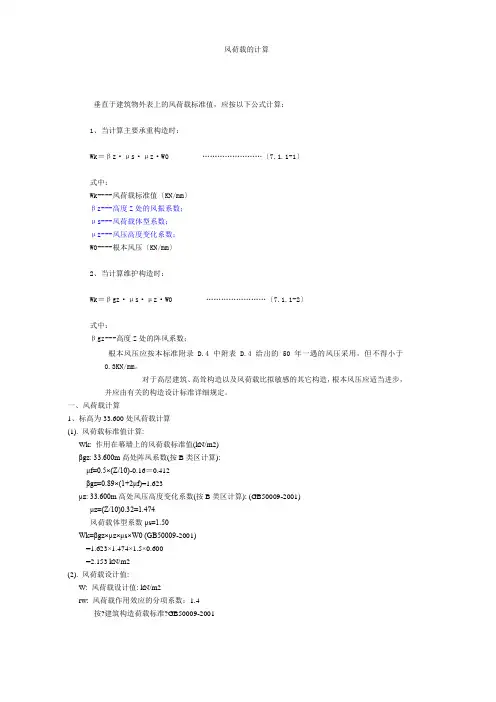

风荷载的计算垂直于建筑物外表上的风荷载标准值，应按以下公式计算：1、当计算主要承重构造时：Wk＝βz·μs·μz·W0 ……………………〔7.1.1-1〕式中：Wk----风荷载标准值〔KN/mm〕βz---高度Z处的风振系数；μs---风荷载体型系数；μz---风压高度变化系数；W0----根本风压〔KN/mm〕2、当计算维护构造时：Wk＝βgz·μs·μz·W0 ……………………〔7.1.1-2〕式中：βgz---高度Z处的阵风系数；根本风压应按本标准附录 D.4中附表 D.4给出的50年一遇的风压采用，但不得小于0.3KN/mm。

对于高层建筑、高耸构造以及风荷载比拟敏感的其它构造，根本风压应适当进步，并应由有关的构造设计标准详细规定。

一、风荷载计算1、标高为33.600处风荷载计算(1). 风荷载标准值计算:Wk: 作用在幕墙上的风荷载标准值(kN/m2)βgz: 33.600m高处阵风系数(按B类区计算):μf=0.5×(Z/10)-0.16＝0.412βgz=0.89×(1+2μf)=1.623μz: 33.600m高处风压高度变化系数(按B类区计算): (GB50009-2001)μz=(Z/10)0.32=1.474风荷载体型系数μs=1.50Wk=βgz×μz×μs×W0 (GB50009-2001)=1.623×1.474×1.5×0.600=2.153 kN/m2(2). 风荷载设计值:W: 风荷载设计值: kN/m2rw: 风荷载作用效应的分项系数：1.4按?建筑构造荷载标准?GB50009-2001随着现代高尚住宅的开展对铝合金门窗的要求越来越高，铝合金门窗不仅仅是框、扇的简单组合，而且要具备良好的物理性能〔风压强度、空气浸透、雨水渗漏等性能〕。

风荷载标准值计算方法

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载风荷载标准值计算方法地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容按老版本规范风荷载标准值计算方法：风荷载标准值的计算方法幕墙属于外围护构件，按建筑结构荷载规范(GB50009-2001 2006年版)计算：wk=βgzμzμs1w0 ……7.1.1-2[GB50009-2001 2006年版]上式中：wk：作用在幕墙上的风荷载标准值(MPa)；Z：计算点标高：15.6m；βgz：瞬时风压的阵风系数；根据不同场地类型,按以下公式计算(高度不足5m按5m计算)：βgz=K(1+2μf)其中K为地面粗糙度调整系数，μf为脉动系数A类场地：βgz=0.92×(1+2μf) 其中：μf=0.387×(Z/10)-0.12B类场地：βgz=0.89×(1+2μf) 其中：μf=0.5(Z/10)-0.16C类场地：βgz=0.85×(1+2μf) 其中：μf=0.734(Z/10)-0.22D类场地：βgz=0.80×(1+2μf) 其中：μf=1.2248(Z/10)-0.3对于B类地形，15.6m高度处瞬时风压的阵风系数：βgz=0.89×(1+2×(0.5(Z/10)-0.16))=1.7189μz：风压高度变化系数；根据不同场地类型,按以下公式计算：A类场地：μz=1.379×(Z/10)0.24当Z>300m时，取Z=300m，当Z<5m时，取Z=5m；B类场地：μz=(Z/10)0.32当Z>350m时，取Z=350m，当Z<10m时，取Z=10m；C类场地：μz=0.616×(Z/10)0.44当Z>400m时，取Z=400m，当Z<15m时，取Z=15m；D类场地：μz=0.318×(Z/10)0.60当Z>450m时，取Z=450m，当Z<30m时，取Z=30m；对于B类地形，15.6m高度处风压高度变化系数：μz=1.000×(Z/10)0.32=1.1529μs1：局部风压体型系数；按《建筑结构荷载规范》GB50009-2001(2006年版)第7.3.3条：验算围护构件及其连接的强度时，可按下列规定采用局部风压体型系数μs1：一、外表面1. 正压区按表7.3.1采用；2. 负压区-对墙面，取-1.0-对墙角边，取-1.8二、内表面对封闭式建筑物，按表面风压的正负情况取-0.2或0.2。

大跨度屋盖围护结构风荷载计算探讨——对某体育馆屋面破坏的结构计算分析

大跨度屋盖围护结构风荷载计算探讨——对某体育馆屋面破坏的结构计算分析ｆ建筑与结构设计‰№ｃ删知鼬一赢蕊磊【文章编号】１００７．９４６７（２０１０）０９．００５４．０３大跨度屋盖围护结构风荷载计算探讨——对某体育馆屋面破坏的结构计算分析●傅余萍１，刘玉树ｚ，张骏。

（１．广州城市职业学院，广州５１０４０５；２．广东省设计院，广州５１０００；３．富春东方地产投资有限公司，广州５１０００）【摘要】结合一般大跨屋盖结构风灾破坏的特点，对某体育馆屋面围护结构风荷载作用的计算进行了分析，并对大跨度屋盖围护结构的实用计算重点提出看法．【关键词】大跨度屋盖结构；围护结构；风荷载【中图分类号】ⅡＪ３１２【文献标志码】ＡＤｉｓｃｕｓｓｉｏｎｏｆｔｈｅＣａｌｃｕｌａｔｉｏｎｏｆＷｉｎｄＬｏａｄｏｎｔｈｅＲｏｏｆｏｆＬａｒｇｅ－ｓｐａｎＥｎｖｅｌｏｐｅ＿＿＿?＿－＿＿——－ＡｎａｌｙｓｉｓｏｆＳｔｒｕｃｔｕｒｅＣａｌｃｕｌａｔｉｏｎｏｆａＧｙｍｎａｓｉｕｍＢｕｉｌｄｉｎｇＥｎｖｅｌｏｐｅＦＵＹｕ－ｐｉｎ９１，ＬＩＵＹｕ—ｓｈｕ２，ＺＨＡＮＧＪｕｎ３（１．ＯｕａｎｇｚｈｏｕＣｉｔｙＰｏｌｙｔｅｃｈｎｉｃ．Ｇｕａｎｇｚｈｏｕ５１０４０５，Ｃｈｉｎａ）【Ａｂｓｔｒａｃｔ］ｉｎｔｈｉｓｐａｐｅｒ，ｃｏｍｂｉｎａｔｉｏｎｔｈｅｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｈｕｒｒｉｃａｎｅｄａｍａｇｅｏｎａｌａｒｇｅ－ｓｐａｎｒｏｏｆｓｔｒｕｃｔｕｒｅ，ｔｈｅｃａｌｃｕｌａｔｉｏｎｏｆｗｉｎｄｌｏａｄｏｎｔｈｅｒｏｏｆｏｆａｇｙｍｎａｓｉｕｍｂｕｉｌｄｉｎｇｅｎｖｅｌｏｐｅｗａｓａｎａｌｙｚｅｄ，ｔｈｅｐｒａｃｔｉｃａｌｃａｌｃｕｌａｔｉｏｎｏｆｔｈｅｅｎｖｅｌｏｐｅｓｌｒｕｃｔｕｒｅＷａｓｈｉｇｈｌｉｇｈｔｅｄｔｈｅｖｉｅｗｓｏｆｔｈｅａｕｔｈｏｒ．【Ｋｅｙｗｏｒｄｓ］ｌａｒｇｅ—ｓｐａｎｒｏｏｆｓｔｒｕｃｔｕｒｅ；ｅｎｖｅｌｏｐｅｓｔｒｕｃｔｕｒｅ；ｗｉｎｄｌｏａｄ１工程概况该体育馆位于广东省某市，网架结构形式为马鞍形，下弦支承于主体结构柱上，最高柱项标高为２５．１４ｍ，钢网架跨度为６１．８２ｍ×７５．４ｍ，四周悬挑，最大悬挑尺寸为１２．４ｍ。

风荷载标准值计算方法

按老版本规范风荷载标准值计算方法：1.1风荷载标准值的计算方法幕墙属于外围护构件，按建筑结构荷载规范(GB50009-2001 2006年版)计算：wk =βgzμzμs1w…… 2006年版]上式中：wk：作用在幕墙上的风荷载标准值(MPa)；Z：计算点标高：；βgz：瞬时风压的阵风系数；根据不同场地类型,按以下公式计算(高度不足5m按5m计算)：βgz =K(1+2μf)其中K为地面粗糙度调整系数，μf为脉动系数A类场地：βgz =×(1+2μf) 其中：μf=×(Z/10)B类场地：βgz =×(1+2μf) 其中：μf=(Z/10)C类场地：βgz =×(1+2μf) 其中：μf=(Z/10)D类场地：βgz =×(1+2μf) 其中：μf=(Z/10)对于B类地形，高度处瞬时风压的阵风系数：βgz=×(1+2×(Z/10))=μz：风压高度变化系数；根据不同场地类型,按以下公式计算：A类场地：μz=×(Z/10)当Z>300m时，取Z=300m，当Z<5m时，取Z=5m；B类场地：μz=(Z/10)当Z>350m时，取Z=350m，当Z<10m时，取Z=10m；C类场地：μz=×(Z/10)当Z>400m时，取Z=400m，当Z<15m时，取Z=15m；D类场地：μz=×(Z/10)当Z>450m时，取Z=450m，当Z<30m时，取Z=30m；对于B类地形，高度处风压高度变化系数：μz=×(Z/10)=μs1：局部风压体型系数；按《建筑结构荷载规范》GB50009-2001(2006年版)第条：验算围护构件及其连接的强度时，可按下列规定采用局部风压体型系数μs1：一、外表面1. 正压区按表采用；2. 负压区-对墙面，取-对墙角边，取二、内表面对封闭式建筑物，按表面风压的正负情况取或。

风荷载计算方法与步骤

1 风荷载当空气的流动受到建筑物的阻碍时，会在建筑物表面形成压力或吸力，这些压力或吸力即为建筑物所受的风荷载。

1.1 单位面积上的风荷载标准值建筑结构所受风荷载的大小与建筑地点的地貌、离地面或海平面高度、风的性质、风速、风向以及高层建筑结构自振特性、体型、平面尺寸、表面状况等因素有关。

垂直作用于建筑物表面单位面积上的风荷载标准值ωk （KN/m ²）按下式计算：ωk =βz μs μz ω0风荷载标准值（kN/m 2）=风振系数×风荷载体形系数×风压高度变化系数×基本风压1.1.1 基本风压ω0按当地空旷平坦地面上10米高度处10分钟平均的风速观测数据，经概率统计得出50年一遇的最大值确定的风速v 0(m/s)，再考虑相应的空气密度通过计算确定数值大小。

按公式 ω0=12ρv 02确定数值大小，但不得小于0.3kN/m 2，其中ρ的单位为t/m ³，ω0单位为kN/m 2。

也可以用公式ω0=11600v 02计算基本风压的数值，也不得小于0.3kN/m2。

1.1.2 风压高度变化系数μZ风压高度变化系数在同一高度，不同地面粗糙程度也是不一样的。

规范以B 类地面粗糙程度作为标准地貌，给出计算公式。

μZX=(H tB 10)2αB (10H tX )2αX (Z 10)2αXμZA =1.248(Z 10)0.24μZB =1.000(Z )0.30μZC =0.544(Z 10)0.44μZD =0.262(Z 10)0.601.1.3 风荷载体形系数μS1）单体风压体形系数（1）圆形平面μS =0.8；（2）正多边形及截角三角平面μS=0.8+√n，n为多边形边数；（3）高宽比HB≤4的矩形、方形、十字形平面μS=1.3；（4）V形、Y形、L形、弧形、槽形、双十字形、井字形、高宽比HB >4的十字形、高宽比HB>4，长宽比LB≤1.5的矩形、鼓形平面μS=1.4；（5）未述事项详见相应规范。

风荷载计算方法与步骤

欢迎共阅1 风荷载当空气的流动受到建筑物的阻碍时，会在建筑物表面形成压力或吸力，这些压力或吸力即为建筑物所受的风荷载。

1.1 单位面积上的风荷载标准值建筑结构所受风荷载的大小与建筑地点的地貌、离地面或海平面高度、风的性质、风速、风向以及高层建筑结构自振特性、体型、平面尺寸、表面状况等因素有关。

垂直作用于建筑物表面单位面积上的风荷载标准值（KN/m2）按下式计算：1.1.1基本风压按当地空旷平坦地面上50年一遇按公式其中的单位为，kN/m 2。

也可以用公式1.1.2 风压高度变化系数风压高度变化系数在同一高度，不同地面粗糙程度也是不一样的。

规范以粗糙度类别场地确定之后上式前两项为常数，于是计算时变成下式：1.1.3风荷载体形系数1）单体风压体形系数（1）圆形平面；（2）正多边形及截角三角平面，n为多边形边数；（3）高宽比的矩形、方形、十字形平面；（4）V形、Y形、L形、弧形、槽形、双十字形、井字形、高宽比的十字形、高宽比，长宽比的矩形、鼓形平面（5）未述事项详见相应规范。

23檐口、雨棚、遮阳板、阳台等水平构件计算局部上浮风荷载时，不宜小于1.1.4米且高宽比的房屋，以及自振周期虑脉动风压对结构发生顺向风振的影响。

且可忽略扭转的结构在高度处的风振系数○1g为○2R为脉动风荷载的共振分量因子，计算方法如下：为结构阻尼比，对钢筋混凝土及砌体结构可取；为地面粗糙修正系数，取值如下：为结构第一阶自振频率（Hz）；高层建筑的基本自振周期可以由结构动力学计算确定，对于较规则的高层建筑也可采用），B为房屋宽度（m）。

○3对于体型和质量沿高度均匀分布的高层建筑，、为系数，按下表取值：为结构第一阶振型系数，可由结构动力学确定，对于迎风面宽度较大的高层建筑，当剪力墙和框架均其主要作用时，振型系数查下表，其中H为结构总高度，结构总高度小于等于梯度风高度。

为脉动风荷载水平、竖直方向相关系数，分别按下式计算:B。

风荷载计算方法与步骤

风荷载计算方法与步骤 The document was finally revised on 20211 风荷载当空气的流动受到建筑物的阻碍时，会在建筑物表面形成压力或吸力，这些压力或吸力即为建筑物所受的风荷载。

1.1 单位面积上的风荷载标准值建筑结构所受风荷载的大小与建筑地点的地貌、离地面或海平面高度、风的性质、风速、风向以及高层建筑结构自振特性、体型、平面尺寸、表面状况等因素有关。

垂直作用于建筑物表面单位面积上的风荷载标准值ωk （KN/m2）按下式计算：ωk =βz μs μz ω0风荷载标准值（kN/m 2）=风振系数×风荷载体形系数×风压高度变化系数×基本风压1.1.1 基本风压ω0按当地空旷平坦地面上10米高度处10分钟平均的风速观测数据，经概率统计得出50年一遇的最大值确定的风速v 0(m/s)，再考虑相应的空气密度通过计算确定数值大小。

按公式 ω0=12ρv 02确定数值大小，但不得小于m 2，其中ρ的单位为t/m3，ω0单位为kN/m 2。

也可以用公式ω0=11600v 02计算基本风压的数值，也不得小于m2。

1.1.2 风压高度变化系数μZ风压高度变化系数在同一高度，不同地面粗糙程度也是不一样的。

规范以B 类地面粗糙程度作为标准地貌，给出计算公式。

μZX=(H tB 10)2αB (10H tX )2αX (Z 10)2αXμZA =1.248(Z 10)0.24μZB =1.000(Z 10)0.30μZC =0.544(Z 10)0.44μZD =0.262(Z )0.601.1.3 风荷载体形系数μS1）单体风压体形系数（1）圆形平面μS =0.8；（2）正多边形及截角三角平面μS =0.8+√n，n 为多边形边数；（3）高宽比HB≤4的矩形、方形、十字形平面μS=1.3；（4）V形、Y形、L形、弧形、槽形、双十字形、井字形、高宽比HB>4的十字形、高宽比H B >4，长宽比LB≤1.5的矩形、鼓形平面μS=1.4；（5）未述事项详见相应规范。

风荷载计算公式及符号含义

风荷载计算公式及符号含义
风荷载计算的公式可以根据不同的情况而有所不同，以下是常见的两个公式及符号含义：
1. 低层建筑风荷载计算公式：
F = 0.613 × C_f × A × V_max^2
其中，
F为风荷载（单位为N/m^2或Pa）；
C_f为风压系数；
A为被风作用面积（单位为m^2）；
V_max为设计风速（单位为m/s）。

2. 高层建筑风荷载计算公式（按国家标准GB 50009-2012）：
F = qz × Ce × Cg × A × V^2
其中，
F为风荷载（单位为N/m^2或Pa）；
qz为高度变化系数；
Ce为暴风区基准风压系数；
Cg为结构高度系数；
A为结构投影面积（单位为m^2）；
V为设计基本风速（单位为m/s）。

在这些公式中，符号的含义如下：
- C_f或Ce为风压系数，是根据建筑结构和环境条件来确定的参数，用于衡量建筑所受风力的大小；
- A为被风作用面积或结构投影面积，表示建筑物横截面在垂直方向上所受的风力面积；
- V_max或V为设计风速或设计基本风速，是参考当地的气象数据和规范要求确定的；
- qz为高度变化系数，它是表示建筑高度变化对风荷载的影响；- Cg为结构高度系数，是考虑建筑物高度和形状对风力的影响；- F表示风荷载的大小，单位为N/m^2或Pa，表示单位面积上
所受的力量。

建筑物围护结构设计中的计算方法

建筑物围护结构设计中的计算方法建筑物围护结构是建筑物最重要的组成部分之一，对于建筑物的安全性、美观性、节能性等方面都有着重要的影响。

围护结构的设计不仅需要考虑结构强度、抗震等方面的问题，还需要考虑到建筑物的功能用途、气候条件、建筑材料等因素。

为了确保围护结构设计的正确性，需要运用灵活的计算方法来指导设计。

1、设计中的计算方法1.1结构设计工作流程建筑物围护结构的设计过程可划分为方案设计阶段和详细设计阶段两个阶段。

方案设计阶段是根据建筑物的功能、特殊要求、环境要求和材料条件等因素，在保证结构安全、抗震和可行性的前提下，进行方案设计的阶段。

详细设计阶段是在方案设计的基础上进行各种结构计算，确定结构尺寸、材料用量和构造方式等。

详细设计阶段一般包括以下步骤：1.2计算方法建筑物围护结构的计算方法主要包括材料计算、受力计算、稳定性计算、抗震计算等。

下面分别介绍这几种计算方法。

1.2.1材料计算材料计算的主要目的是根据建筑物外荷载和设计要求，计算出围护结构所需的材料用量，包括砖、混凝土、钢筋等。

主要计算方法为：1、砖墙面积计算。

计算砖墙面积时，需考虑墙的厚度、高度、长度和开孔处的面积等因素。

2、混凝土计算。

混凝土的设计强度等级主要根据建筑物的结构形式、荷载大小、材料种类和砂石料的来源等决定。

混凝土用量主要根据建筑物的设计尺寸、墙体厚度、板厚等参数来计算。

3、钢筋计算。

钢筋计算是根据混凝土强度和设计要求，计算钢筋的直径、间距等参数，以确保混凝土的受力性能。

1.2.2受力计算受力计算是指根据建筑物的外荷载，计算出围护结构所受到的力的大小和方向。

主要计算方法为：1、重力荷载计算。

重力荷载主要包括建筑物自重、屋面荷载和承重墙荷载等。

重力荷载的计算一般按规范进行，确保墙体的安全稳定。

2、风荷载计算。

风荷载是建筑物所受到的侧向力，主要计算建筑物面积、气压系数和墙体高度等参数。

3、抗震计算。

抗震计算要求围护结构在地震等自然灾害发生时能够良好的承载力，主要计算结构的刚度、周期和地震反应力等参数。
