日本山武定位器调校方法

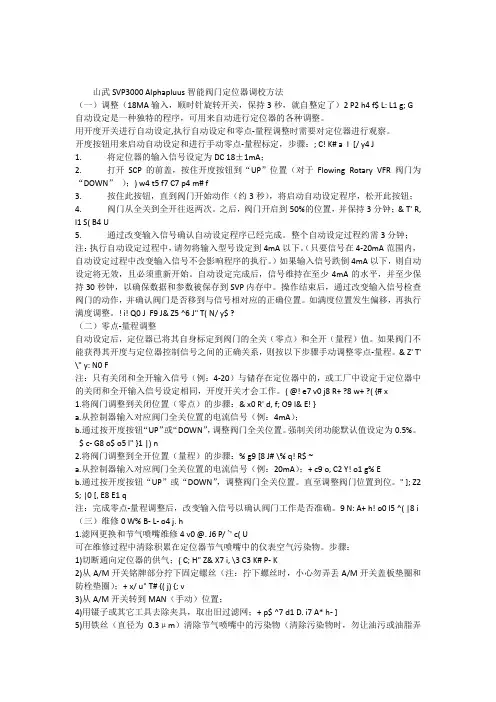

山武SVP3000 Alphapluus智能阀门定位器调校方法（一）调整（18MA输入，顺时针旋转开关，保持3秒，就自整定了）2 P2 h4 f$ L: L1 g; G 自动设定是一种独特的程序，可用来自动进行定位器的各种调整。

用开度开关进行自动设定,执行自动设定和零点-量程调整时需要对定位器进行观察。

开度按钮用来启动自动设定和进行手动零点-量程标定，步骤：; C! K# a I [/ y4 J1. 将定位器的输入信号设定为DC 18±1mA；2. 打开SCP的前盖，按住开度按钮到“UP”位置（对于Flowing Rotary VFR阀门为“DOWN”）；) w4 t5 f7 C7 p4 m# f3. 按住此按钮，直到阀门开始动作（约3秒），将启动自动设定程序，松开此按钮；4. 阀门从全关到全开往返两次。

之后，阀门开启到50%的位置，并保持3分钟；& T' R, l1 S( B4 U5. 通过改变输入信号确认自动设定程序已经完成。

整个自动设定过程约需3分钟；注：执行自动设定过程中，请勿将输入型号设定到4mA以下。

（只要信号在4-20mA范围内，自动设定过程中改变输入信号不会影响程序的执行。

）如果输入信号跌倒4mA以下，则自动设定将无效，且必须重新开始。

自动设定完成后，信号维持在至少4mA的水平，并至少保持30秒钟，以确保数据和参数被保存到SVP内存中。

操作结束后，通过改变输入信号检查阀门的动作，并确认阀门是否移到与信号相对应的正确位置。

如满度位置发生偏移，再执行满度调整。

! i! Q0 J F9 J& Z5 ^6 J" T( N/ y$ ?（二）零点-量程调整自动设定后，定位器已将其自身标定到阀门的全关（零点）和全开（量程）值。

如果阀门不能获得其开度与定位器控制信号之间的正确关系，则按以下步骤手动调整零点-量程。

& Z' T' \" y: N0 F注：只有关闭和全开输入信号（例：4-20）与储存在定位器中的，或工厂中设定于定位器中的关闭和全开输入信号设定相同，开度开关才会工作。

山武定位器AVP207说明书

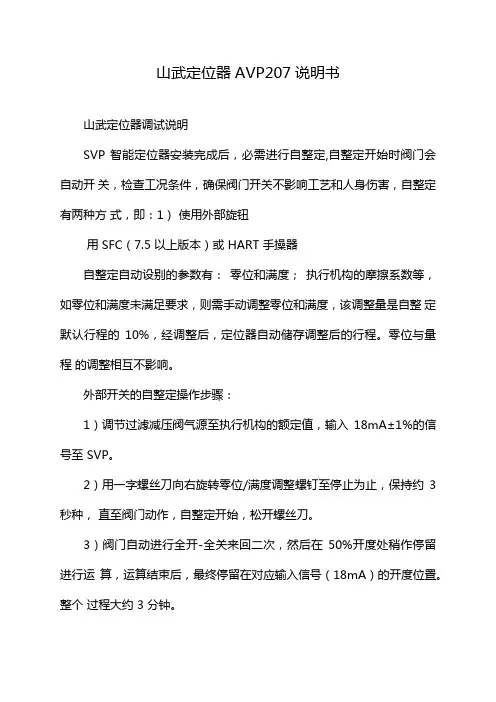

山武定位器AVP207说明书山武定位器调试说明SVP 智能定位器安装完成后，必需进行自整定,自整定开始时阀门会自动开关，检查工况条件，确保阀门开关不影响工艺和人身伤害，自整定有两种方式，即：1）使用外部旋钮用 SFC（7.5 以上版本）或 HART 手操器自整定自动设别的参数有：零位和满度；执行机构的摩擦系数等，如零位和满度未满足要求，则需手动调整零位和满度，该调整量是自整定默认行程的10%，经调整后，定位器自动储存调整后的行程。

零位与量程的调整相互不影响。

外部开关的自整定操作步骤：1）调节过滤减压阀气源至执行机构的额定值，输入18mA±1%的信号至 SVP。

2）用一字螺丝刀向右旋转零位/满度调整螺钉至停止为止，保持约3 秒种，直至阀门动作，自整定开始，松开螺丝刀。

3）阀门自动进行全开-全关来回二次，然后在50%开度处稍作停留进行运算，运算结束后，最终停留在对应输入信号（18mA）的开度位置。

整个过程大约 3 分钟。

4）改变输入信号后，核对阀开度，自整定完成。

5）当自整定在进行时，若输入信号低于4mA，自整定中断，必须重新自整定。

自整定完成后，保持输入信号 4mA 以上信号至少 30 秒，才能把自整定参数自动保存到 SVP 中。

6）在自整定期间，若连接 SFC 手操器于 SVP 上，按 SFC 手操器上的 ID 键，就能在 SFC 的液晶屏上显示自整定参数。

零位-满度调整SVP 具有外部零位-满度调整功能。

当无SFC（或HART）手操器时，或在防爆现场不能使用手操器时，该功能是非常有效的。

有三种方法能进行零位-满度调整，即：1）输入电流信号后，用外部开关（与自整定螺钉合用）。

2）输入电流信号后，用SFC（或HART）手操器。

3）直接供气源（过滤减压阀调节气压）后，用 SFC（或 HART）手操器。

用外部开关调整输入电流信号后，逆时针或顺时针旋转自整定开关，就能完成零位-满度的调整。

调整方法：顺时针旋转自整定螺钉，反馈杆向上（阀杆向上）。
